详细拆解火之凤T2专业理发器；兜兜转转，异常断电原来还是它的问题

ljlun · 发表于 2023-1-30 09:05:54

这个火之凤T2专业理发器是妹妹家的，说用几分钟就不能用了，被妹夫拆过但没修好，因此拿给偶看下
听描述，初步估计应该是电池不行了

这是全套
整体做工看着还不错

理发器和座充的底部

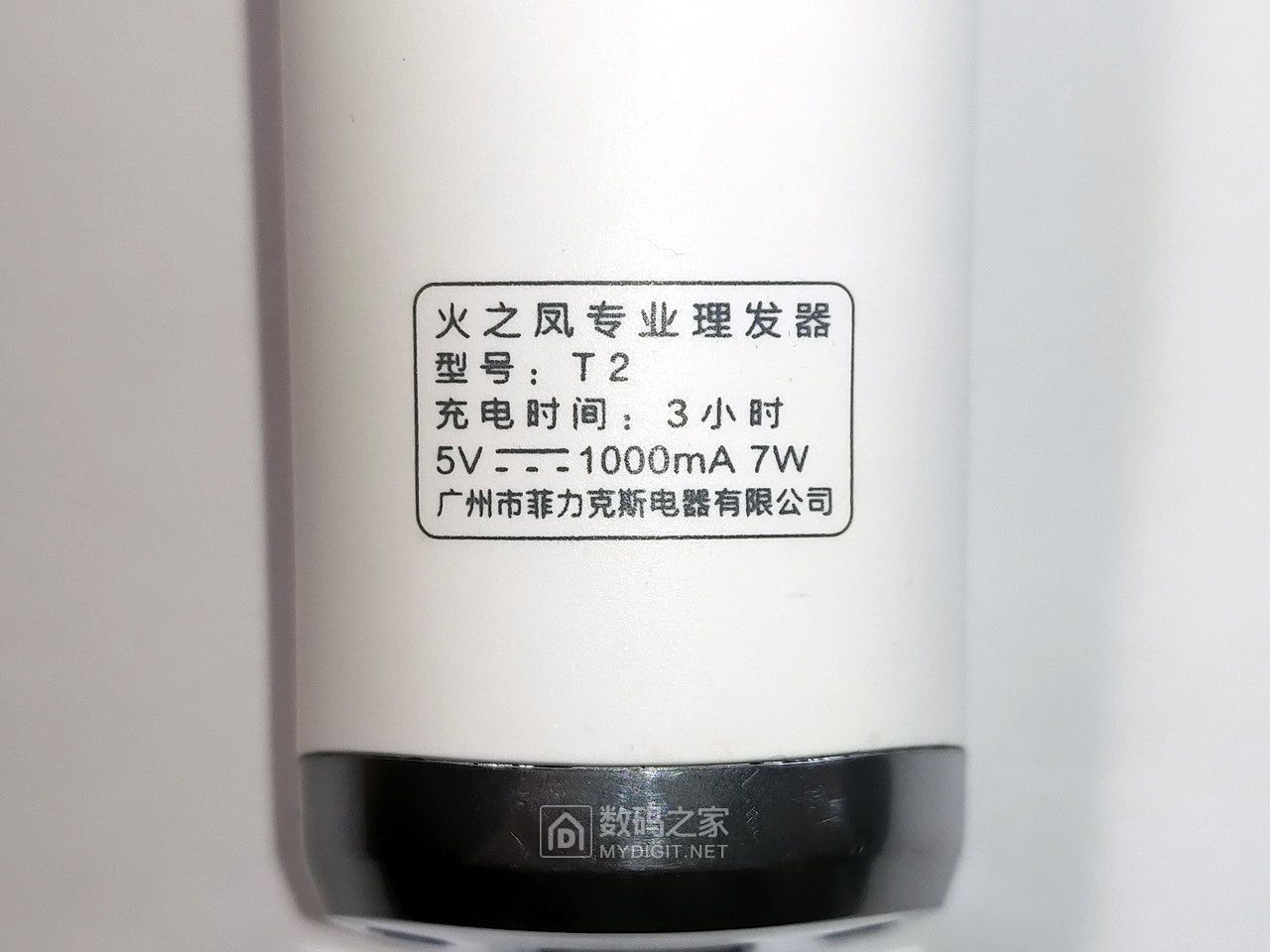

底部的品牌及型号参数

陶瓷的伸缩刀头

开关、加减速键及刀头伸缩拨杆
这些做工很好的银白色零件摸起来有点凉，偶开始以为是金属件，其实是镀膜的塑料

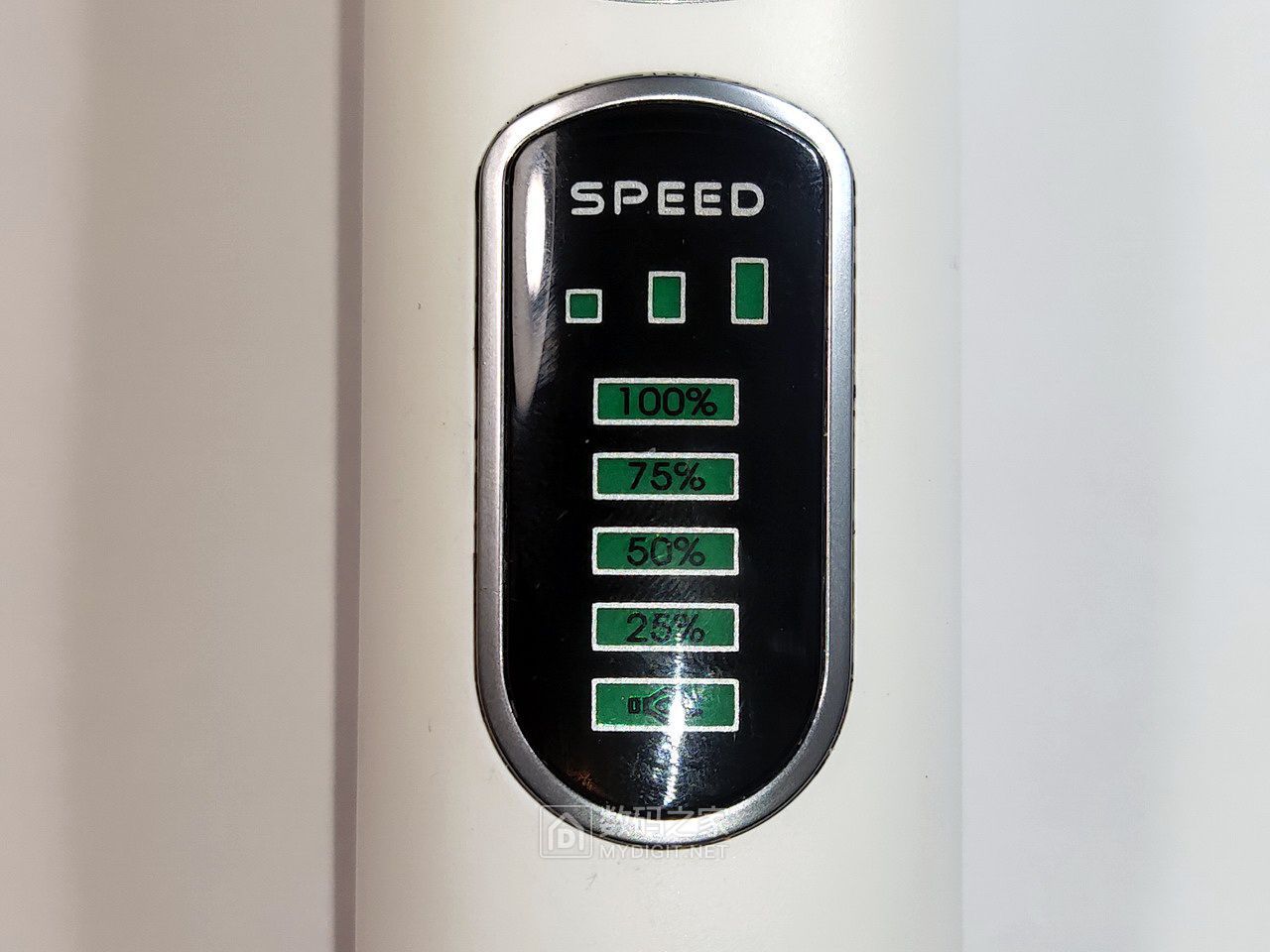

电量及速度显示

底部的充电口

侧面

掰开刀头

里面是这样的
原谅偶没把头发清理干净

妹妹说电池已经被扯断了，那就拆吧

开壳是这样的

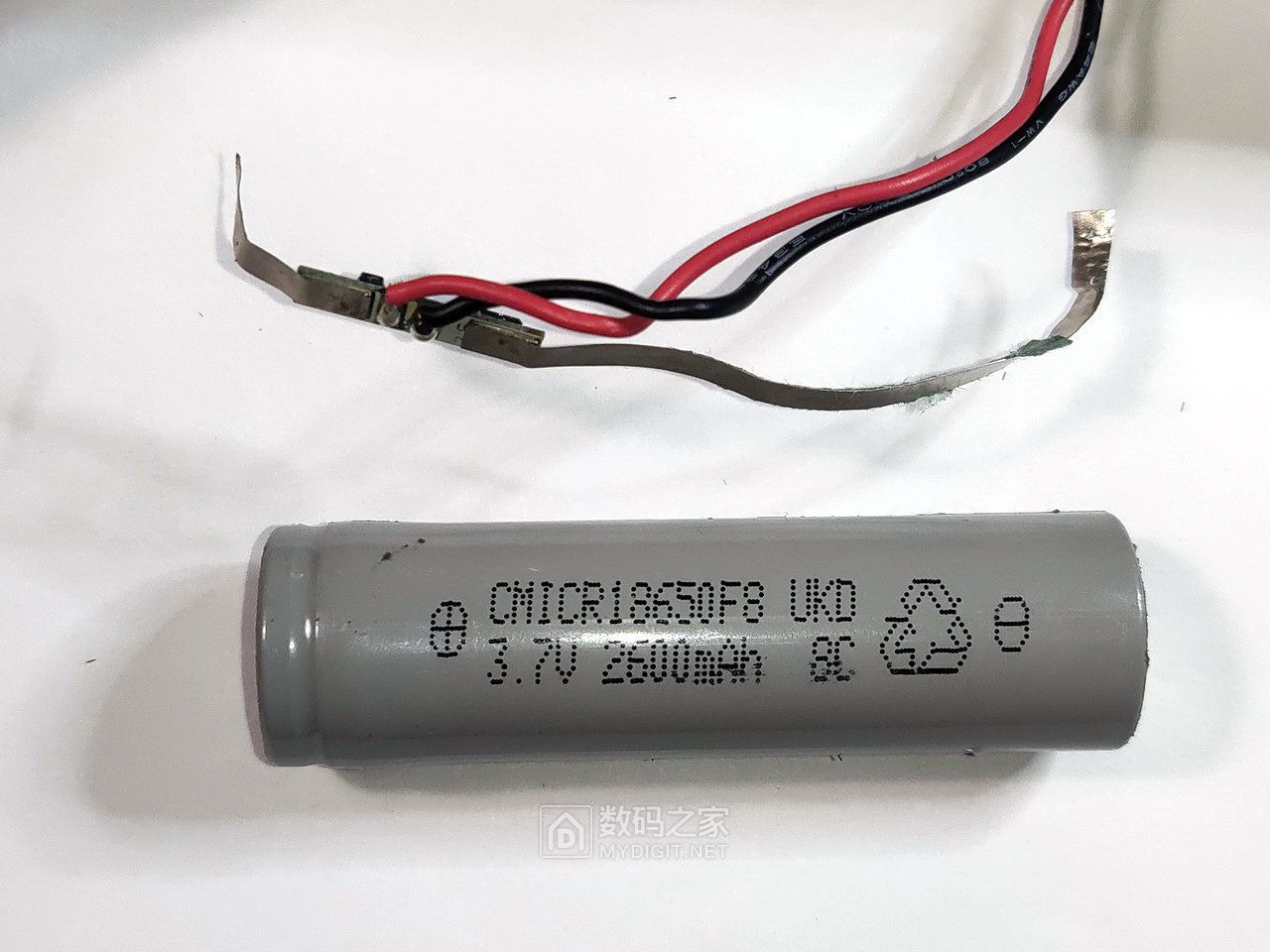

用的是深圳创明的18650锂电芯，2600mAh
估计是容量型，具体信息没查到

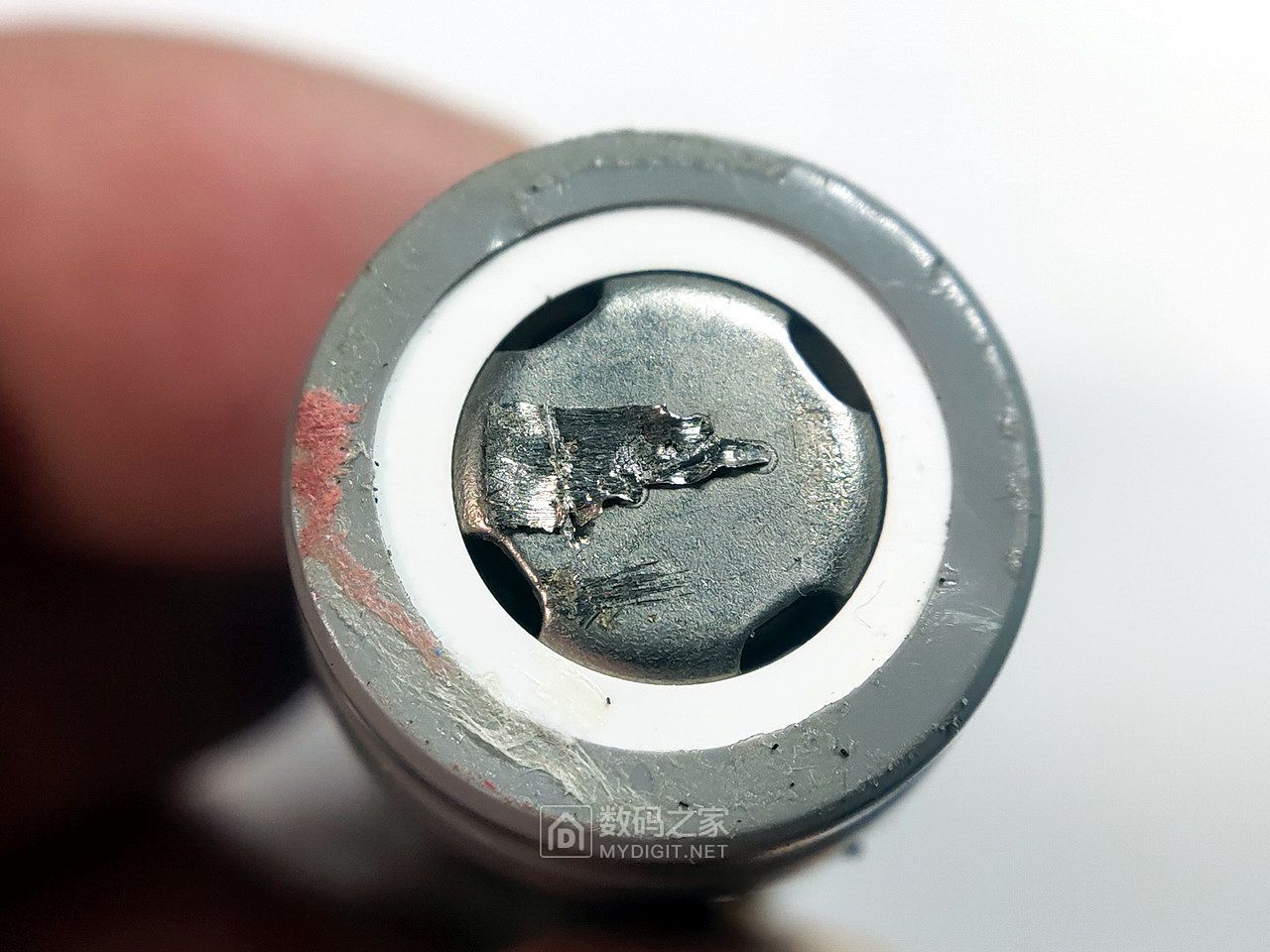

撕裂的镍带

再看电路板

白板的主控芯片，应该是颗MCU
滤波还用了钽电解

这里是电机驱动MOS管和电流采样电阻

电池保护板看不清，应该是DW01+8205

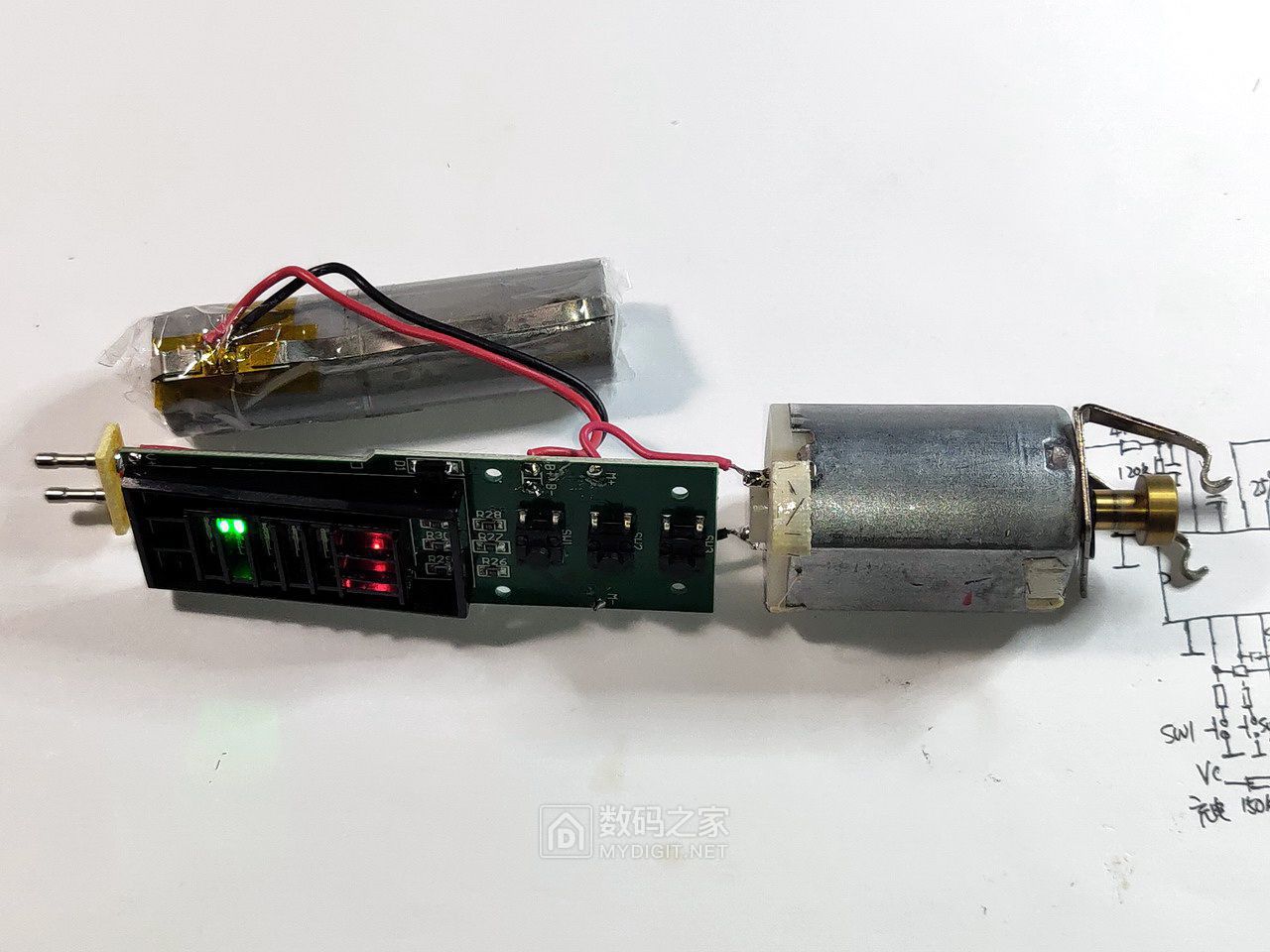

继续把机芯拆出来

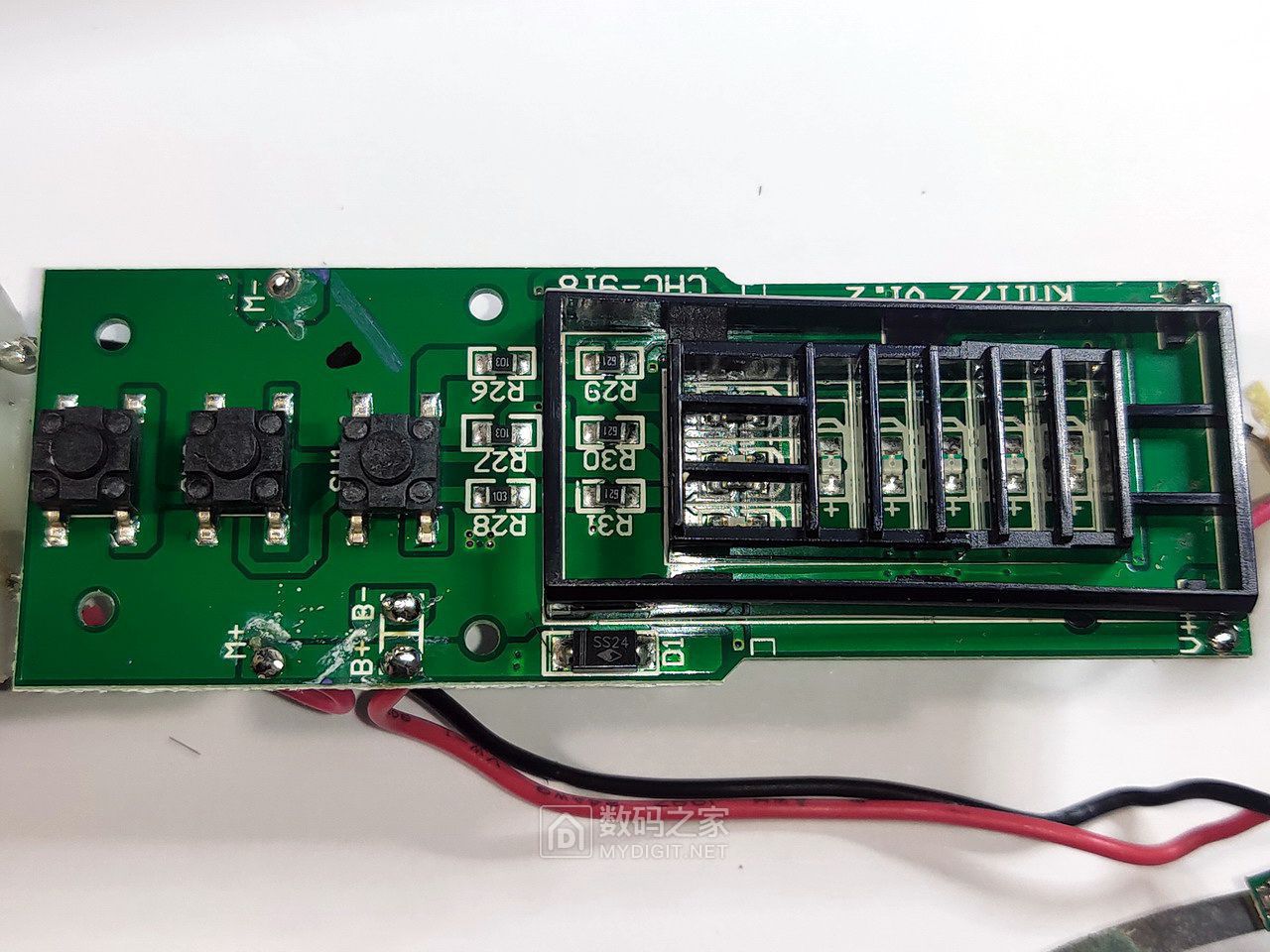

板子另一面主要是按键及指示灯

电机个头不小

标称3V、7200转

楼下继续拆

ljlun · 发表于 2023-1-30 09:06:37

显示部分的遮光和均光就是简单粗暴

按键键帽，里面还有弹簧，没拆了

刀头推杆，一共3档

拆完开始测试分析

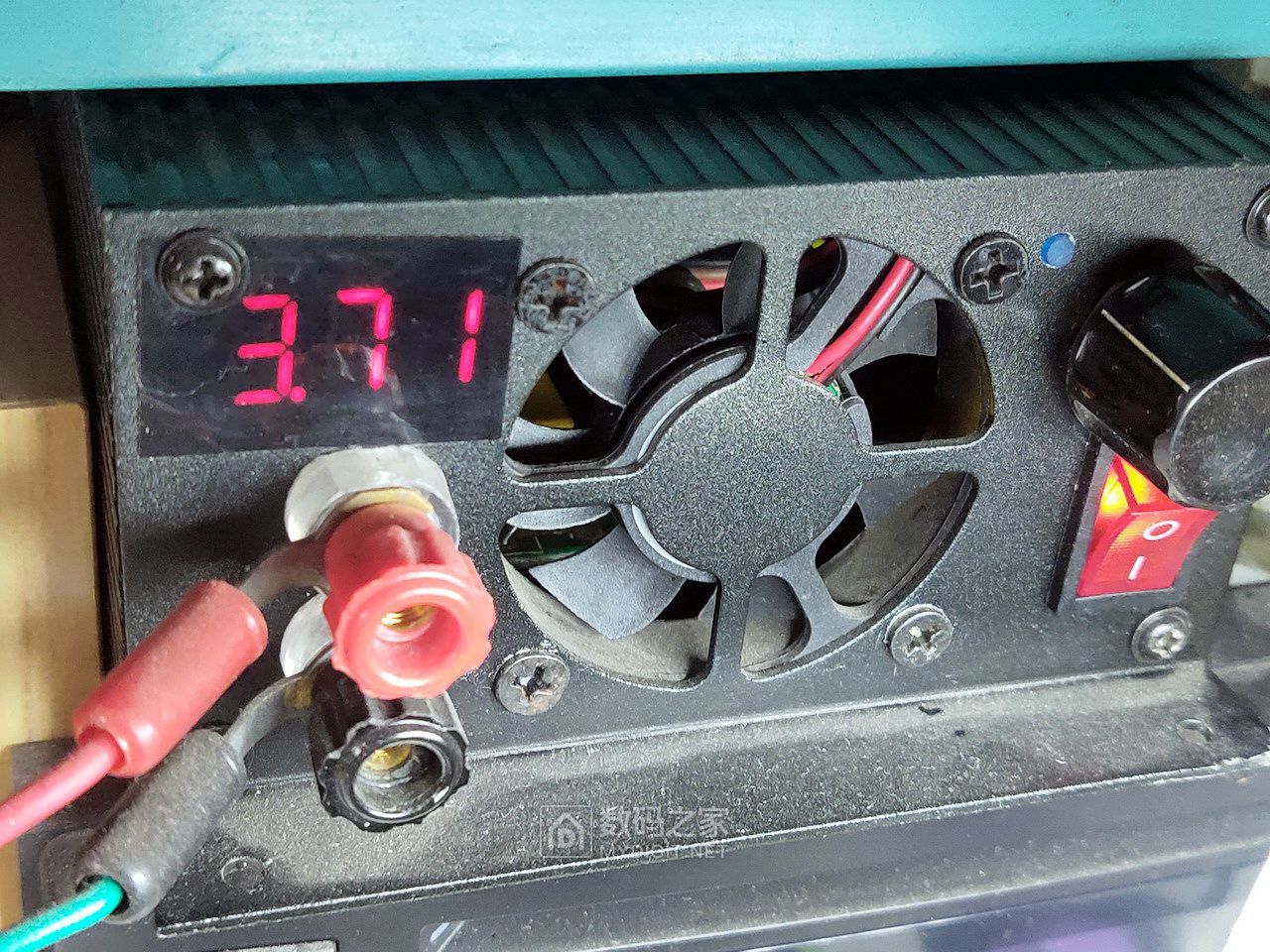

先用稳压电源看下

电机转得欢，功能也没问题

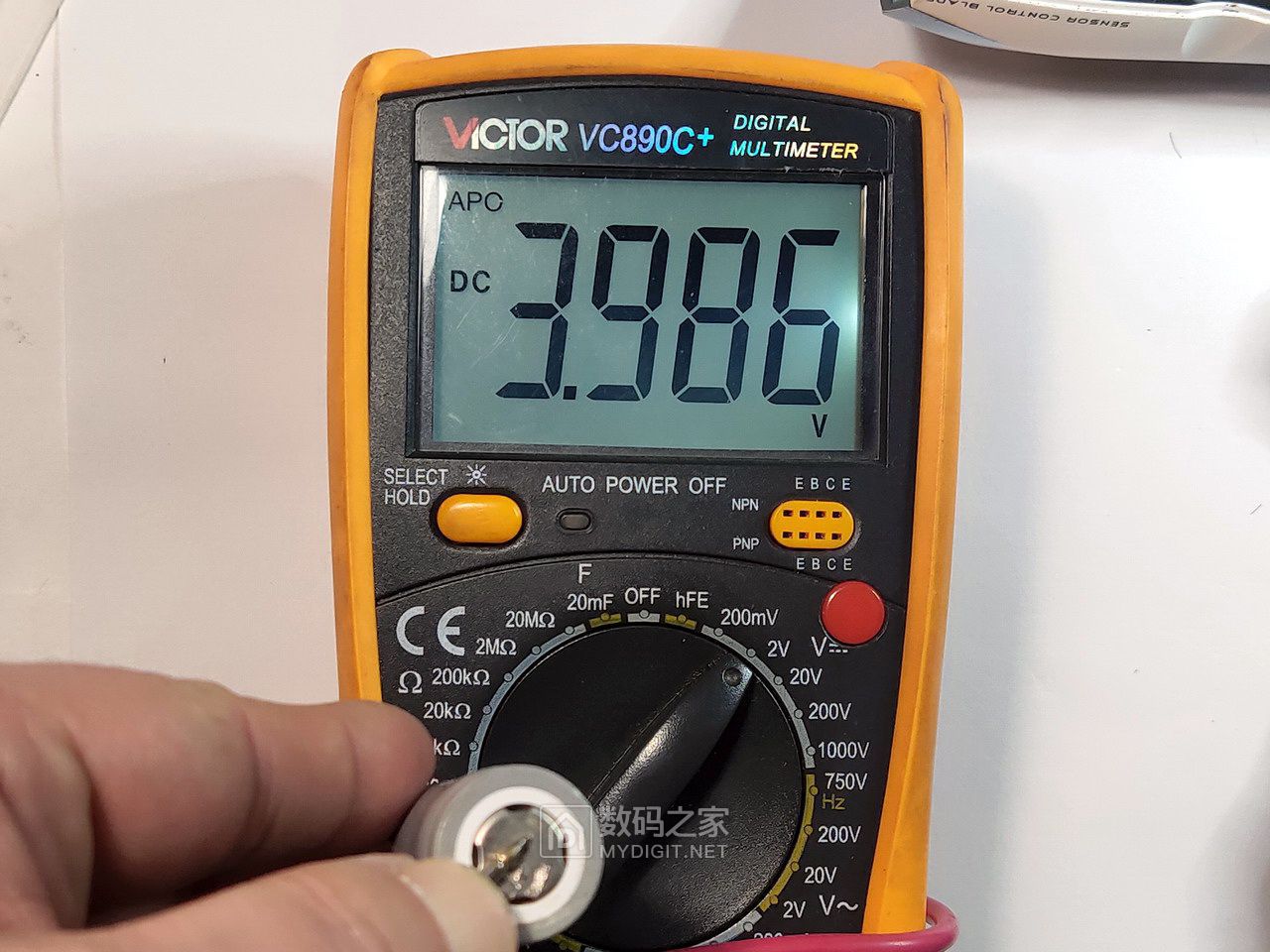

那再看电芯，电压也够嘛

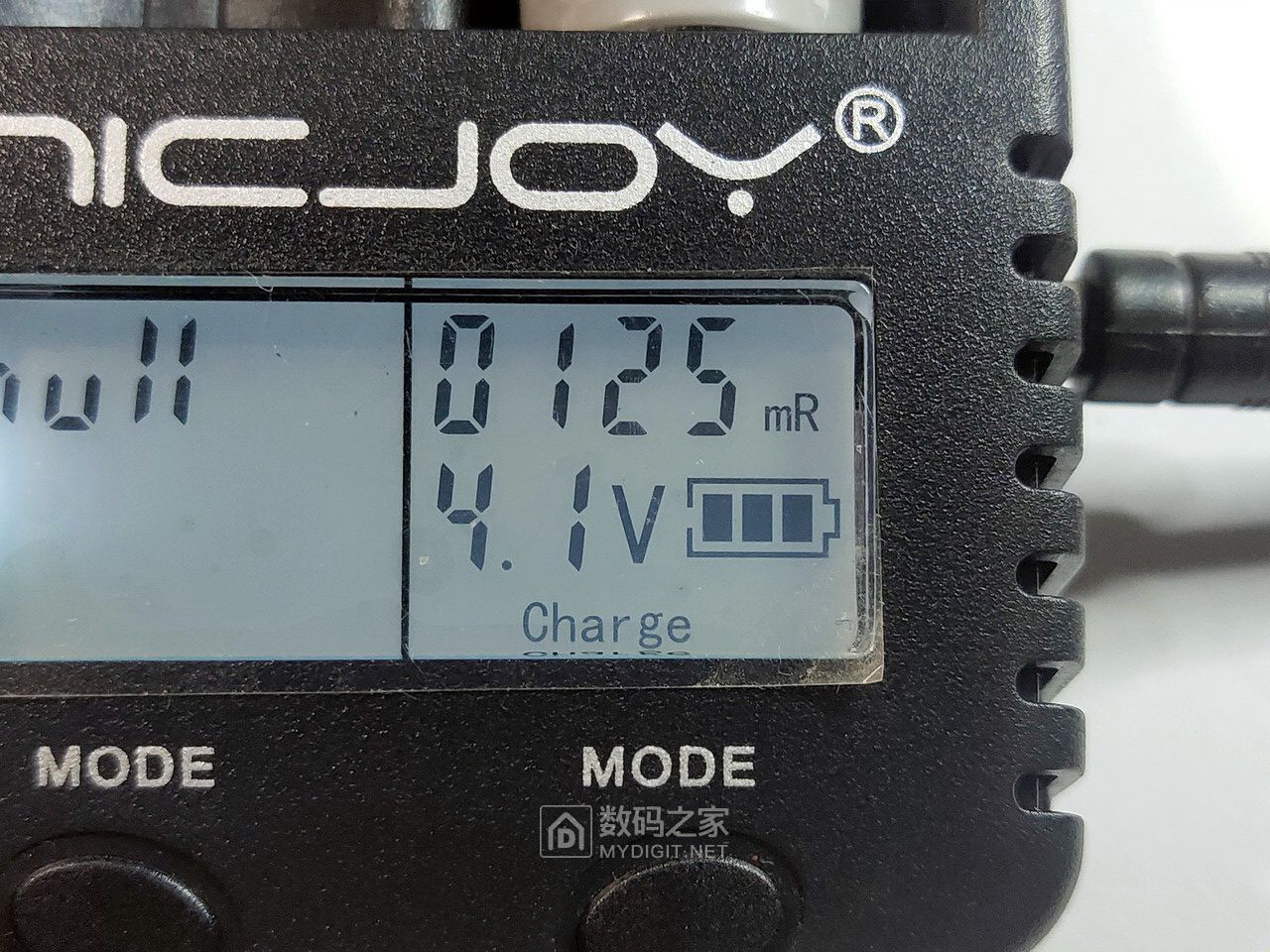

怀疑电芯内阻大，但用渣渣充电器测试是有点，但不算太大
装手电里带载测试，也没发现问题

接到理发器上带电机，电芯电压也只降了0.1V

翻来覆去也没发现有什么问题
好吧，重新焊好

装机正常工作

插充电器也没问题

测试充电器输出，电压正常

座充就俩触点，也没问题

充一夜的电，电量满格了，充电灯也自动熄灭
貌似一切正常

开机测试，电量灯就迅速下跌，3分钟多一点就亮红灯，随即停机
重新再按开关，不能开机，需要插下充电器才能开机，然后又很快关机

拆开看电芯电压电压蛮高的，看来不是这里的问题
PS：就是这点把偶误导了

好吧，电机驱动和充电肯定是没问题的
只能分析控制部分电路了

用MCU的电路很简单，除了输出驱动、电流采样反馈，就是按键输入、LED指示灯驱动，还有电压采样
PS：这个按键输入和灯驱动复用MCU端口的电路还是第一次见，挺巧妙的

电路元件测试没发现异常，重新插下充电器，机芯这样可以工作很久
到此偶是有点迷茫了

可能与电路干扰有关
先怀疑是进了欠压，短接电压采样下端电阻，取消了欠压功能，没用
再怀疑电机干扰导致保护，短接电机电流采样电阻，还是没用

后来突然意识到，原电芯带载测试都是电机空转
找个泡沫片给电机加载，电芯电压就迅速下跌了
终于逮到它了！

换了个论坛换购的三桑电芯，加载电压也有3.8V

好了，就是这个问题
复原搞定

兜兜转转，结果问题还在电芯，虽然其电压正常，带轻载也没问题，但带重载就不行了
简单分析一下故障原因：应该是重载时电芯内阻大幅增加，比轻载时大得多，导致电芯端电压快速降低，引发电池保护板欠压保护而停机
