iPhone 6SPlus用原装快充时突然黑屏不开机-一颗滤波电容短路引起的故障维修

sean · 发表于 2023-4-22 23:47:12

爱科技、爱创意、爱折腾、爱极致，我们都是技术控

您需要登录才可以下载或查看，没有账号？立即注册

x

接修邻居的备用机6SP，说用苹果11原装快充充电突然黑屏了，无法开机充电无反应了

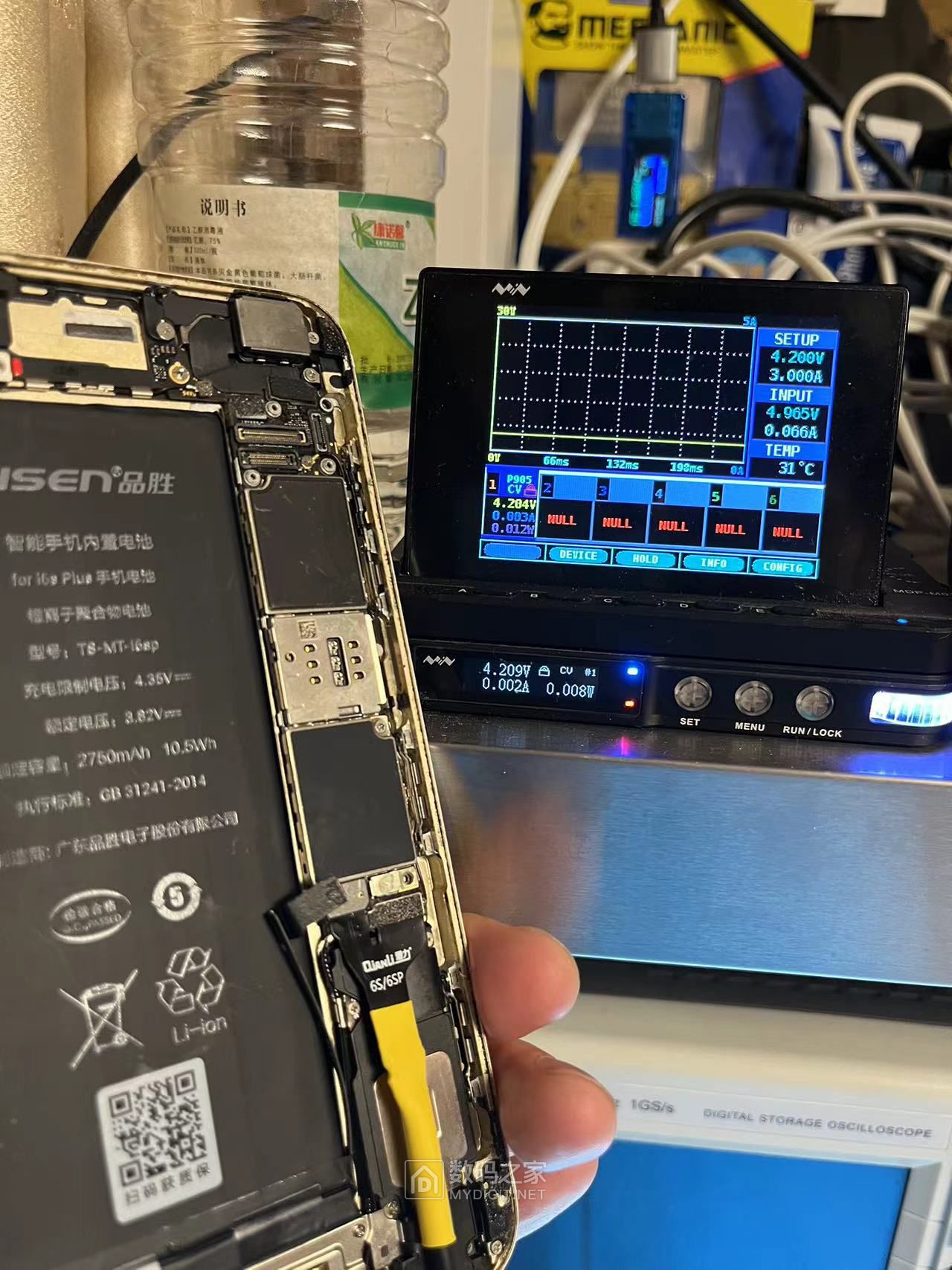

拆开屏幕接上1200元的数字电源，直接大电流短路

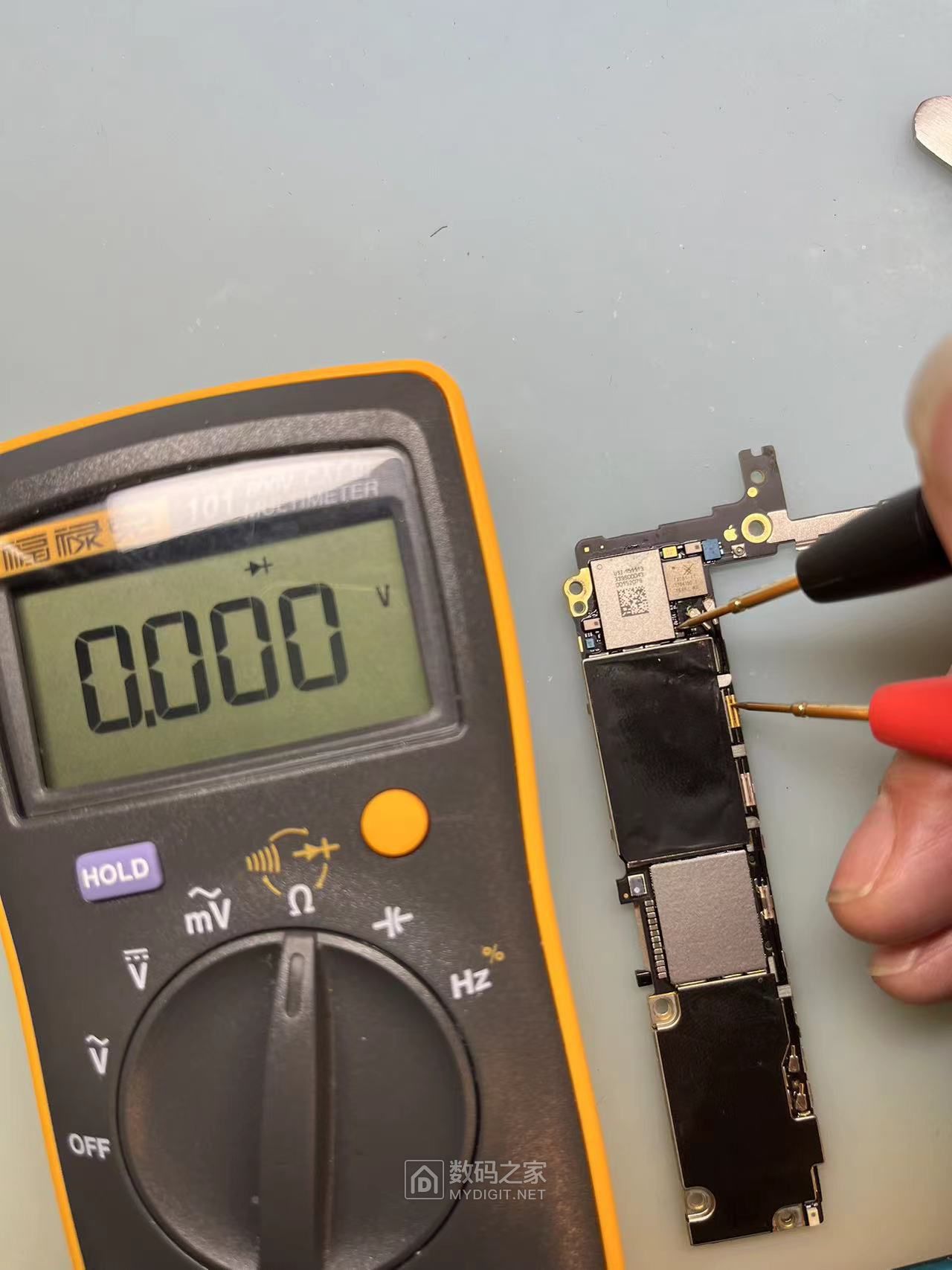

拆下主板，并测试主供电有短路

先把主板硬盘面放热成像下看看，未发现太明显的发热点

把SIM卡座面再放热成像仪下，发现屏蔽罩边上位置明显有热点，而实际此处无元件，那肯定是背面发热引起

刚才检测那面时未发现明显的发热，是因为绝缘散热贴纸挡住了，撕开贴纸再热成像检测，发热源一下就有了

放大些再检测，非常明显的元件发热了

看看点位图，把疑似短路的C4098电容抠掉

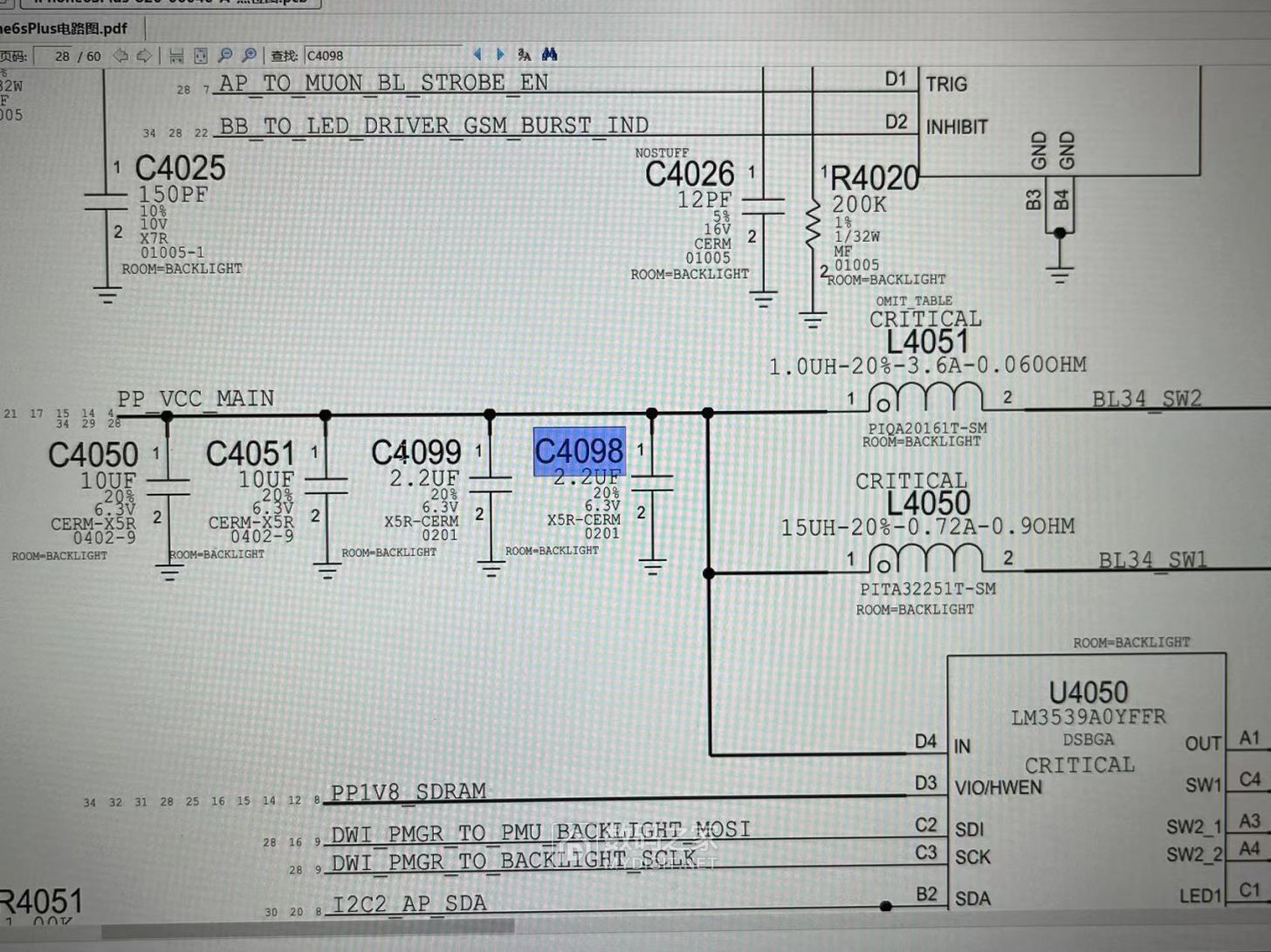

再看看电路原理图，因此网络上有多颗电容，不用补上

测试抠掉的电容，阻值为0

再测主板主供电网络已恢复正常阻值

主板装回机壳中上电，不大电流了

装屏开机，苹果LOGO亮起了

装好屏幕，充电OK

完美修复主板大电流短路不开机

END

wfzdm · 发表于 2023-4-23 00:14:35

6s是苹果最强钉子户

sean · 发表于 2023-4-23 00:39:58

wfzdm 发表于 2023-4-23 00:14
6s是苹果最强钉子户

6S、6SP在所有苹果机型中，应该是故障率最低的机型

dabenchong · 发表于 2023-4-23 00:55:40

牛元器件級別的維修

newboyfeng · 发表于 2023-4-23 07:59:30

我还有一个在用

msz09861 · 发表于 2023-4-23 08:22:56

修手机高手！我以前的6SP就是这种故障，完全一样的故障。找个小店修好要了200元，可以接受。

我爱玩数码 · 发表于 2023-4-23 08:39:40

专业维修，设备齐全

ling11052001 · 发表于 2023-4-23 08:55:40

确定，6SP，是真的耐用。马上6年了，不玩游戏，完全够用。感觉换找电池，能再战一两年

sean · 发表于 2023-4-23 11:34:53

ling11052001 发表于 2023-4-23 08:55
确定，6SP，是真的耐用。马上6年了，不玩游戏，完全够用。感觉换找电池，能再战一两年 ...

我觉得是够用的，毕竟还15系统，6/6P就不行了，略显慢

sean · 发表于 2023-4-23 11:35:15

msz09861 发表于 2023-4-23 08:22
修手机高手！我以前的6SP就是这种故障，完全一样的故障。找个小店修好要了200元，可以接受。
...

差不多这价左右

luobuu · 发表于 2023-4-23 20:43:48

需要寄修怎么联系

夷876420 · 发表于 2023-4-24 11:57:33

我想自己两毛钱修，能修好吗，独缺热风枪焊锡膏

sean · 发表于 2023-4-24 12:03:45

luobuu 发表于 2023-4-23 20:43
需要寄修怎么联系

看贴子下面的签名栏

jpdd521 · 发表于 2023-4-24 12:25:10

本帖最后由 jpdd521 于 2023-4-24 12:26 编辑

看看这个热成像微距效果怎么样。

WeChat_20230424122218.mp4 (2.73 MB, 下载次数: 0)

WeChat_20230329183244.mp4 (2.21 MB, 下载次数: 0)

千把来块，视频中屏幕用电脑屏幕19寸屏幕。

手持的不稳，如果是改成支架的，应该是更稳一些。

热成像，非融合纯热成像。

桌子上扔的手持的是bosch GTC400C。

没良心的 · 发表于 2023-4-24 14:39:41

对楼主来说又是一个捡钱活

话说热成像维修短路真的是好用啊

jollylau · 发表于 2023-4-24 16:03:17

设备齐全，专业维修，我们想省钱自己修都没那么容易，热成像。。。

czj99 · 发表于 2023-4-24 16:15:58

我的6SP还是好的，也是当作备用机

sean · 发表于 2023-4-24 19:14:58

附上海康微视代工的定制热成像仪，安卓手机也可直接用

sean · 发表于 2023-4-24 19:33:23

jpdd521 发表于 2023-4-24 12:25
看看这个热成像微距效果怎么样。

分辨率多少？

xiaopang · 发表于 2023-4-24 19:46:36

有技术，有工具，懂原理！就是强。
