STC的SPI真是个奇怪的设计

mmxx2015 · 发表于 2023-5-2 20:12:54

爱科技、爱创意、爱折腾、爱极致，我们都是技术控

您需要登录才可以下载或查看，没有账号？立即注册

x

用STC8H8K64U控制TM1640驱动数码管显示，虽然TM1640通讯既不是SPI也不是I2C，但是想用软件产生Start、Stop加硬件SPI方式控制TM1640，试后发现STC的SPI居然在时钟高电平改变数据，试过所有CPOL、CPHA组合都无法实现想要的时序。

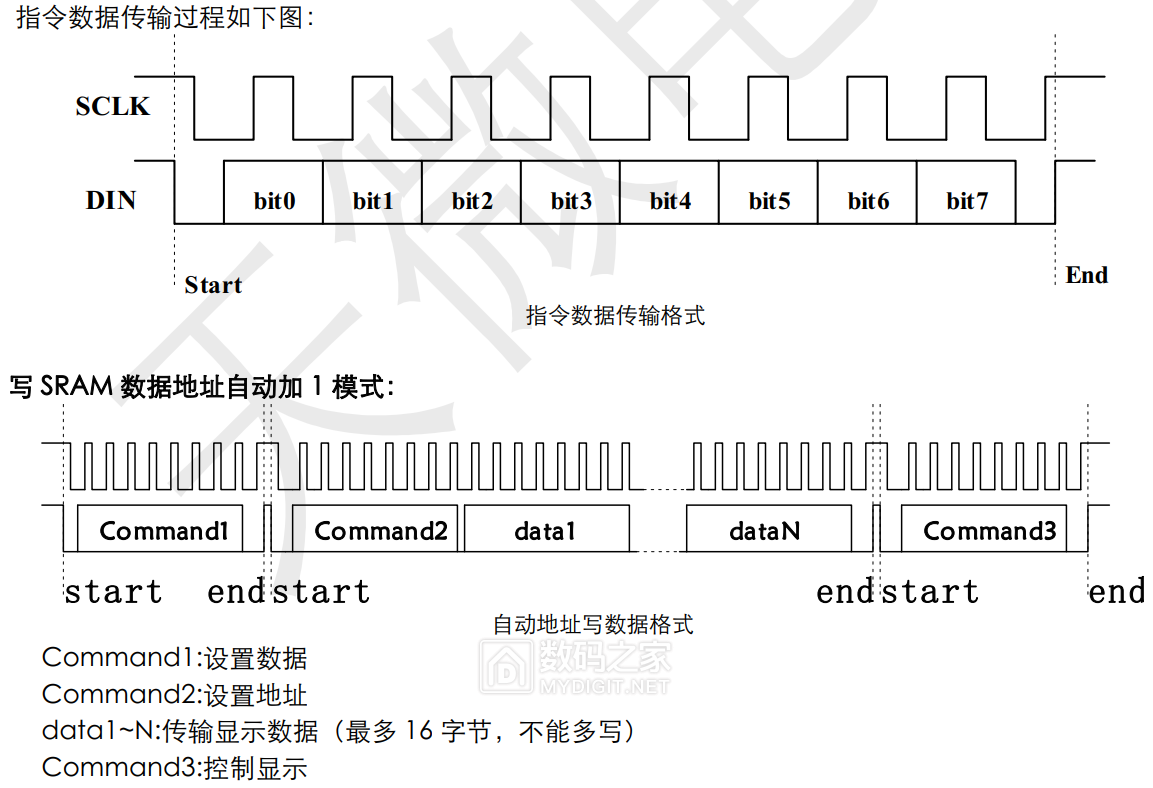

TM1640通讯时序

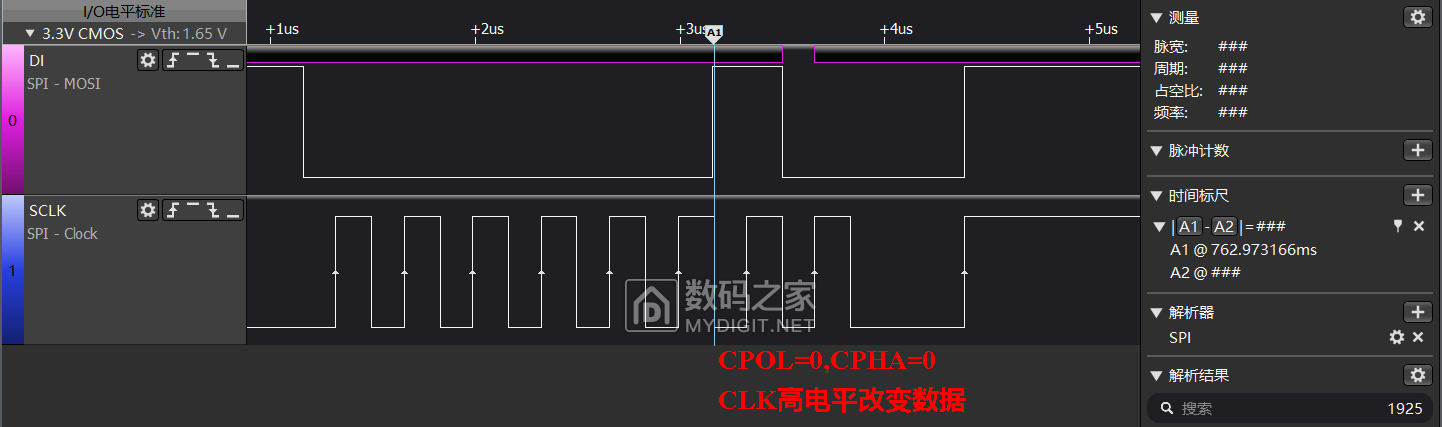

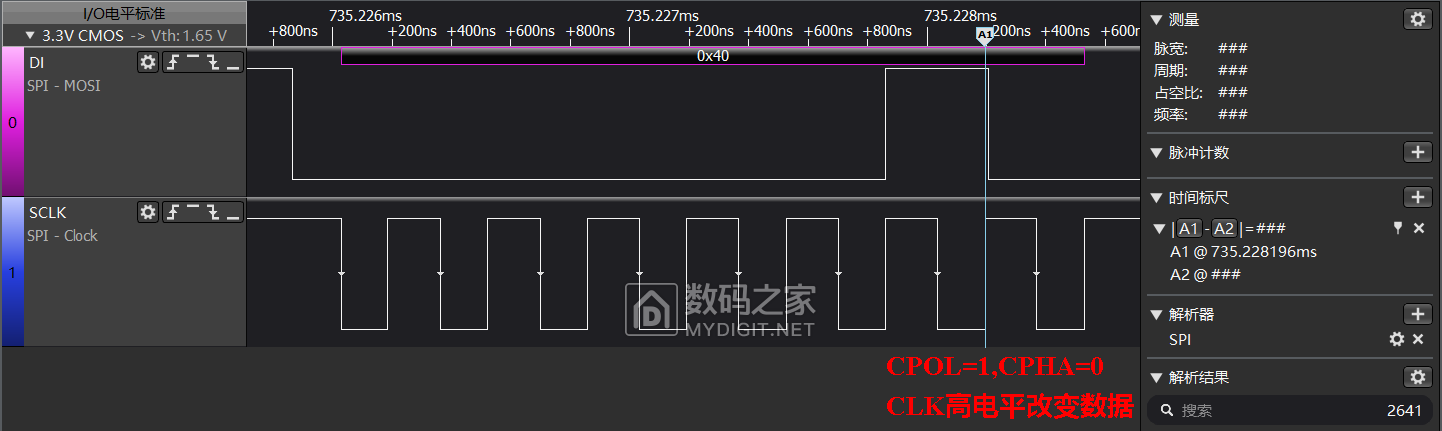

STC SPI

其它芯片的SPI

钟山风雨起苍黄 · 发表于 2023-5-2 20:37:32

应该可以时钟变低/出数据，时钟变高/外设读走数据，你可能要去 www.STCAIMCU.com 官网问

inthsunshine · 发表于 2023-5-2 20:57:43

本帖最后由 inthsunshine 于 2023-5-3 10:09 编辑

没看出什么问题，stc的CPOL CPOA四种组合也没有问题啊

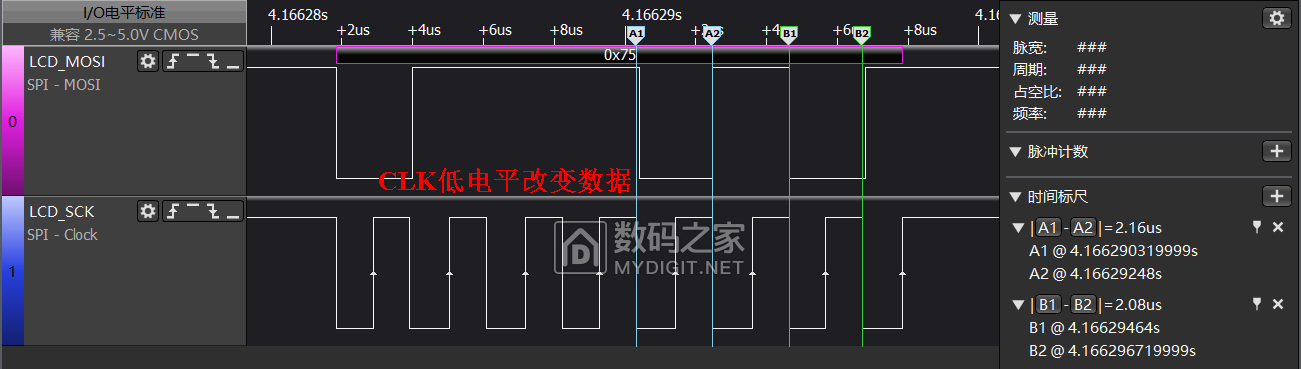

最后2张图是一个意思，第1个CLK边沿数据有效, 只不过STC CPOA的定义和STM32刚好相反

zeruns · 发表于 2023-5-2 20:58:16

逻辑分析仪什么型号的，软件是什么

mmxx2015 · 发表于 2023-5-2 21:36:06

zeruns 发表于 2023-5-2 20:58
逻辑分析仪什么型号的，软件是什么

青岛金沙滩的LA5016，软件是Kingst VIS。

mmxx2015 · 发表于 2023-5-2 21:37:27

inthsunshine 发表于 2023-5-2 20:57
没看出什么问题，stc的CPOL CPOA四种组合也没有问题啊

最后2个是一个意思，第1个CLK边沿数据改变(捕获), ...

没说有问题，是说它们的SPI和其它家的不一样，而且设计很奇怪。

renpeng009 · 发表于 2023-5-2 22:18:06

看上去很神奇

深山老妖 · 发表于 2023-5-3 02:51:16

多找找自己的问题，之前用过天微公司的芯片，同样是用的SPI接口驱动，一样稳定工作。STC再怎么垃圾，不会连基本的SPI接口都做不好，不用去怀疑别人。

mmxx2015 · 发表于 2023-5-3 09:57:48

深山老妖发表于 2023-5-3 02:51
多找找自己的问题，之前用过天微公司的芯片，同样是用的SPI接口驱动，一样稳定工作。STC再怎么垃圾，不会连 ...

看清楚我说的是什么了吗？

akikyoua · 发表于 2023-5-3 10:08:27

逻辑分析仪有时候看不出问题，IO变化速度快了相当于是个斜边，逻辑分析仪只判断高低电平，出发位置会有偏差，可以降低SPI速度先试一试

钟山风雨起苍黄 · 发表于 2023-5-3 10:25:21

深山老妖 · 发表于 2023-5-3 18:13:24

钟山风雨起苍黄发表于 2023-5-3 10:25

我不需要看你的问题，因为我用STC的单片机驱动过TM1620，虽然没有比较两款的驱动，估计也不会差别多远，我的这个产品是用在工业场合，一直工作的很稳定，所以你不用去怀疑，从自已身上找问题。

深山老妖 · 发表于 2023-5-3 18:23:29

刚刚看了一下TM1640的数据手册，这个玩意最好不要用芯片自带的SPI接口去驱动，最后是用模拟SPI去搞，再一个问题，时钟频率不能高于1Mhz.

深山老妖 · 发表于 2023-5-3 19:06:35

这个不能用标准的SPI接口去写，这个必须要用普通的IO去模拟，注意数据手册里接口部分所描述的：start,end start,end，这个接口不是标准的SPI接口，而是两线串行接口，但又不同于IIC接口。

mmxx2015 · 发表于 2023-5-3 20:02:00

深山老妖发表于 2023-5-3 18:13
我不需要看你的问题，因为我用STC的单片机驱动过TM1620，虽然没有比较两款的驱动，估计也不会差别多远， ...

你完全不看我在说什么，如果你的眼睛真的很宝贵，我简要说一下：TM1640没问题，STC SPI没问题，但与其它家的不一样，仅此而已。

深山老妖 · 发表于 2023-5-3 21:49:10

mmxx2015 发表于 2023-5-3 20:02
你完全不看我在说什么，如果你的眼睛真的很宝贵，我简要说一下：TM1640没问题，STC SPI没问题，但与其它 ...

你想驱动TM1640，无论你用哪家芯片内置的SPI都不行，不信你可以去试试，必须要用IO口去模拟，开始确实没有仔细看。网上能够找到驱驱动例程，自己去找找吧。

STC32位8051 · 发表于 2023-5-4 10:38:17

本帖最后由疯狂的兔子来了于 2023-5-4 10:42 编辑

SPI驱动TFT彩屏，很多客户自己设计分享的图片如下：
1.STC8H8K64U，使用硬件SPI驱动TFT屏幕:
$QDIKY_KZD%4{51P`2EX5]11.jpg$
2.开天斧，硬件SPI驱动三线SPI_TFT屏:
$FEOPJ]M}$)DQ0YWRRTRY}{N_tmb.jpg$

3.基于STC32G12K128的SPI_DMA功能,驱动TFT彩屏：
$C$D@6{51CS2[ULA}BN((L53_tmb.jpg$
官网STCAIMCU有范例，欢迎大家下载测试。

kpj001 · 发表于 2023-5-4 11:05:24

疯狂的兔子来了发表于 2023-5-4 10:38
SPI驱动TFT彩屏，很多客户自己设计分享的图片如下：
1.STC8H8K64U，使用硬件SPI驱动TFT屏幕:

你这个发新帖啊。

STC32位8051 · 发表于 2023-5-4 13:27:52

kpj001 发表于 2023-5-4 11:05
你这个发新帖啊。

https://www.mydigit.cn/thread-385476-1-1.html 已经在本论坛，单独发帖，附件有范例，可以参考下！

mmxx2015 · 发表于 2023-5-5 01:37:19

本帖最后由 mmxx2015 于 2023-5-5 09:27 编辑

深山老妖发表于 2023-5-3 21:49
你想驱动TM1640，无论你用哪家芯片内置的SPI都不行，不信你可以去试试，必须要用IO口去模拟，开始确实没 ...

已经搞定，在CLK加RC把CLK高电平时间砍掉一小段就行了。下图RC的值不一定是最佳值，只是手上有这个参数的物料，逻辑分析仪采集的时间也不一定很准。
