吐槽一下，最近点儿背到了相当地步。暨漫谈仪器维修。

dayibalang · 发表于 2023-9-27 12:28:10

爱科技、爱创意、爱折腾、爱极致，我们都是技术控

您需要登录才可以下载或查看，没有账号？立即注册

x

本帖最后由 dayibalang 于 2023-9-27 13:06 编辑

如题，最近点儿背。昨天到了一个相当的高度。
手头2台LCR电桥平时只有一台在外面用着，3根测试线，2根在外日用。昨天下午的时候测几个电容，两根线都是好的，到了晚上测另一个电容的时候开始没有问题，晚些时候电桥跳动异常，猜测可能是线用久了老化，于是换了另一根线，但也是明显异常。初步判断真是电桥坏了。这个老家伙跟了我十几年，看来是要寿终正寝了。时间晚了打算今早打开看看还能不能修。同惠的电路图捂得很严，是找不到的。但电桥原理大同小异，耐心走线想来也不是没有可能维修。
今天早上，拆开机器，初步观察没有明显过热烧毁和虚焊痕迹。开机测量电源没有问题。振荡器没有问题，放大器，鉴相器也没有问题，这要是数字部分坏了没有厂家的固件就不好修了。
初步量没有问题，不放心，就找了个1kΩ电阻用电阻档量，估算各点信号幅度半定量，发现Low Sense不对，断电后量板子上量Hi Lo间电阻是1kΩ，没有问题，Hi输入没问题，那么可能是后面负载拉低了信号。隔离外部连接后量居然还是没有问题。接上外部连接却发现阻抗异常。换一根线阻抗正常了，应该是那根线有问题。但电桥读数还是不对……，继续检查发现Lo sense的信号还是偏低。
没办法只能老老实实一点点一段段的量阻抗排查了。结果是令人无语的。简单说，电桥没有一点儿问题，两根测试线都坏了，下午使用都没有问题的两根测试线到了晚上都同时坏了，第一根线Lo sense对地短路是绝缘老化，第二根线Hi sense BNC 开路，金属疲劳。导致了看起来都是Lo sense信号偏低，但原因不同。
两根线同时损坏，还是不同失效模式的损坏，是小概率事件，是自己点子背。但如果换线后能多量几个点，发现换线后的Hi sense也不对了就不至于发懵。
写这么多，是看论坛上不少朋友修仪器时特别喜欢动烙铁，先猜着换着看看效果。这是不对的，应该是多量多测，至少要大致确定故障点再动烙铁。如果不是错误操作和自己改动，正规厂家的仪器一般是不那么容易发生故障的。

散淡 · 发表于 2023-9-27 12:52:18

这个老家伙跟了我十几年

该让它退休了

dayibalang · 发表于 2023-9-27 12:59:48

本帖最后由 dayibalang 于 2023-9-27 13:03 编辑

散淡发表于 2023-9-27 12:52
这个老家伙跟了我十几年

该让它退休了

廉颇老矣但尚能一战，只是马鞍断了需要换个新的。
这个电桥前两年校验精度还是很好的。要是飘的厉害我也就不修了。

yiguangqiang · 发表于 2023-9-27 13:16:42

好家伙……老夫老妻了哈

fsnhtan · 发表于 2023-9-27 13:43:31

其实线材是最容易坏的，尤其是经常带出外工作

全利88 · 发表于 2023-9-27 13:43:54

这运气，差一点点就是要中500W 呀。

北斗 · 发表于 2023-9-27 14:16:04

赞同LZ的做法。

xushu · 发表于 2023-9-27 14:55:25

从接触PCB维修开始，就应该定下一个原则：多动脑，少动手。

我见过不少同行，修不好电路就算了，还将电路故障扩大了，将能动的全都拆焊一遍，PCB上到处是焊油，看着都恶心。

家有开心果 · 发表于 2023-9-27 15:00:22

思路错误，仪器本体是不容易出故障的，使用者动的多的地方是最容易出故障的。所有的活动部件都容易接触不良，疲劳断裂，变形，氧化。电源线的各个接头，线缆焊点，都容易坏。

道幽亭静 · 发表于 2023-9-27 16:48:38

哈哈，这种小概率事件也让楼主碰到了，可以去买彩票了。

cerby · 发表于 2023-9-27 18:00:14

两根线同时坏，这也是很神奇了。

liding · 发表于 2023-9-27 19:16:27

能用就行呀！

kkdkj · 发表于 2023-10-1 23:51:12

应该属于质量问题吧

我是不会修 · 发表于 2023-10-2 07:03:05

咱俩的线可能是差不多时间坏的，我是这几天测试100微法发现不稳，但我直接就发现是线的问题。。。哈哈

dayibalang · 发表于 2023-10-2 10:35:40

我是不会修发表于 2023-10-2 07:03
咱俩的线可能是差不多时间坏的，我是这几天测试100微法发现不稳，但我直接就发现是线的问题。。。哈哈 ...

嗯，还好我没乱修电桥。

天使的魔翼 · 发表于 2023-10-16 11:09:52

dayibalang 发表于 2023-10-2 10:35
嗯，还好我没乱修电桥。

你这种夹具线确实易坏，也容易老化，弯折不当还容易造成隐性的屏蔽层折断、开裂；

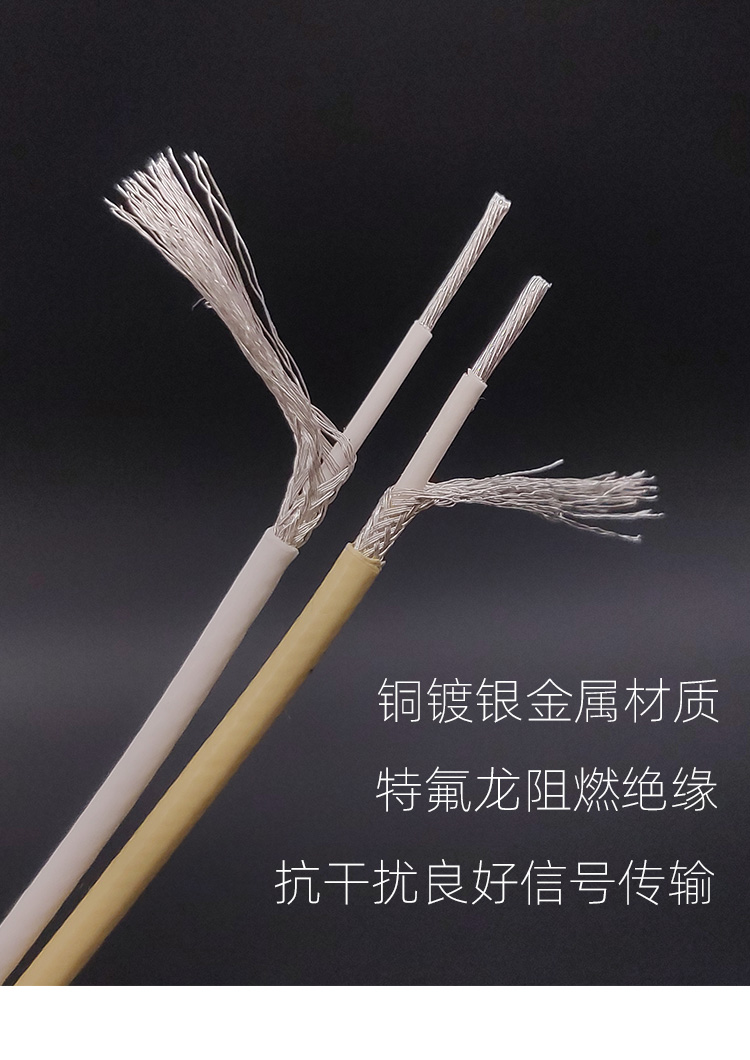

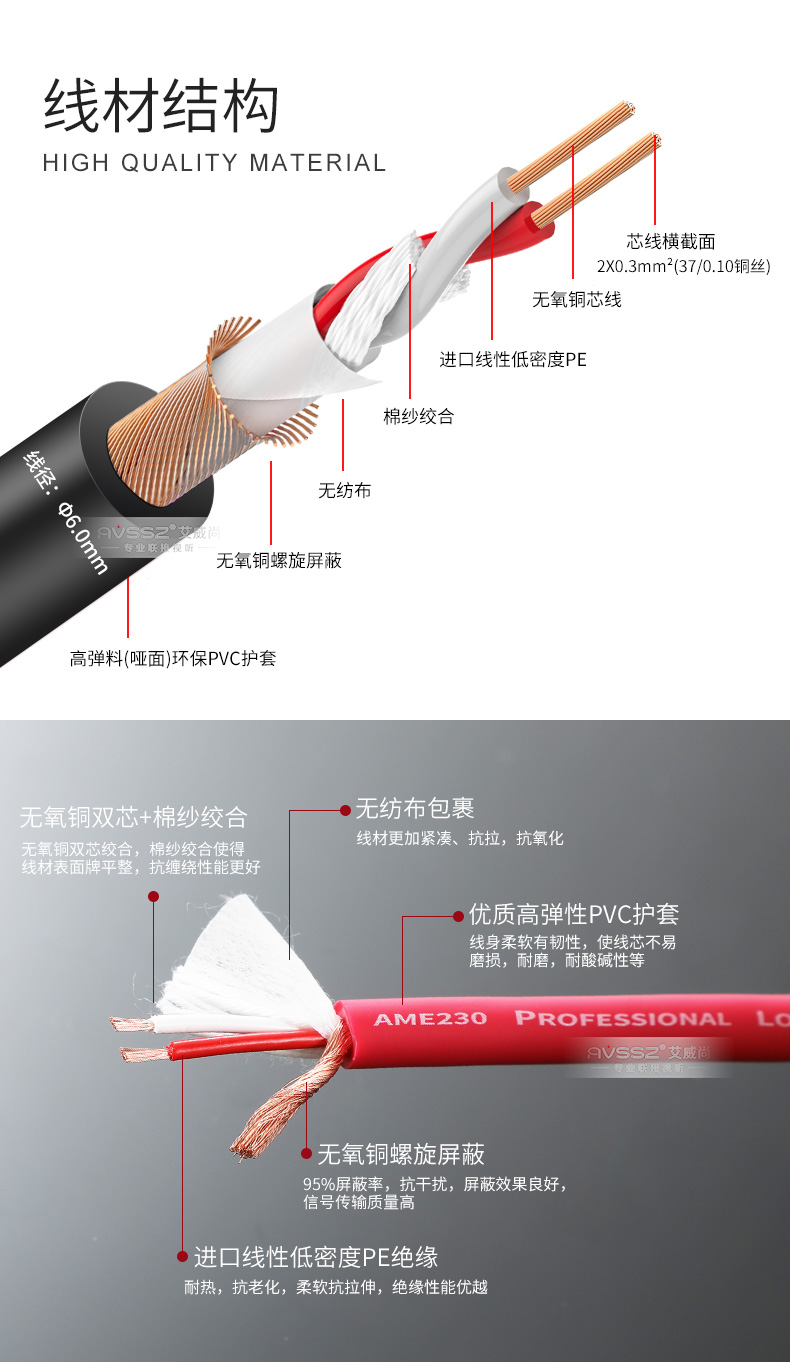

所以我一般替换成进口特氟龙镀银屏蔽线，后期自己DIY的开尔文夹具都是使用的演播室录音两芯铝箔屏蔽线，例如佳耐美、百事通、怪兽，还有性价比很高的艾威尚。

登录/注册后可看大图

flying201807 · 发表于 2023-10-16 11:45:06

好线材一般导热也很快，烙铁焊接会感觉非常明显。

dayibalang · 发表于 2023-10-16 11:48:46

本帖最后由 dayibalang 于 2023-10-16 12:01 编辑

天使的魔翼发表于 2023-10-16 11:09
你这种夹具线确实易坏，也容易老化，弯折不当还容易造成隐性的屏蔽层折断、开裂；
所以我一般替换成进口 ...

谢谢! 这线是以前做了在公司的射频lcr上用的。我自己的电桥没有这么高频，抽空按朋友建议再做一根。手头有belden。我这个老旧电桥没有bias，正打算做个bias附件，到时候一起焊了

dayibalang · 发表于 2023-10-16 11:57:56

flying201807 发表于 2023-10-16 11:45
好线材一般导热也很快，烙铁焊接会感觉非常明显。

可以用细些的，电桥对这个不敏感

tytnii · 发表于 2023-10-18 23:51:50

天使的魔翼发表于 2023-10-16 11:09
你这种夹具线确实易坏，也容易老化，弯折不当还容易造成隐性的屏蔽层折断、开裂；
所以我一般替换成进口 ...

很好的办法，感谢！
mark
