以IP6559为例，教你用嘉立创EDA画封装并做100W快充模块

亲爱的混蛋

最近在DIY户外电源，在快充上想用IP6559-100W PD芯片，于是去立创EDA上画图，结果发现商城里没有IP6559芯片。那么只好自己画了，顺便出个教程，给小白铺个路

当然在论坛里这个板块还是要有DIY的嘛，既然是做IP6559模块，那就先来学习下文档这里吐个槽：英集芯文档对厂家和个人是有区别的，很多功能在公开文档上是没有的，对于个人玩家不友好

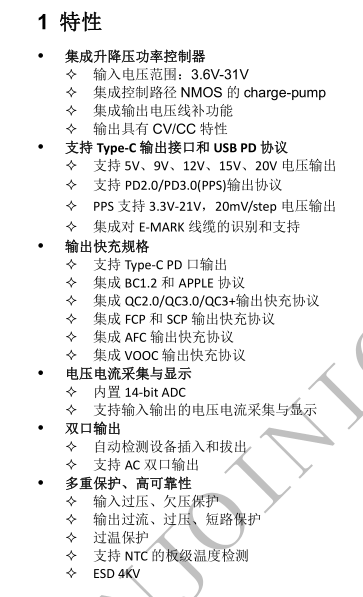

先看看ip6559特性




首先宽电压好评，自动升降压对12V电池组很友好，其次A+C输出可以满足99.9的电器（手机）。多种协议输出是主流，但我了解到对VIVO不友好，如果要好用需要定制芯片
IP6559支持功率调节输出，看图

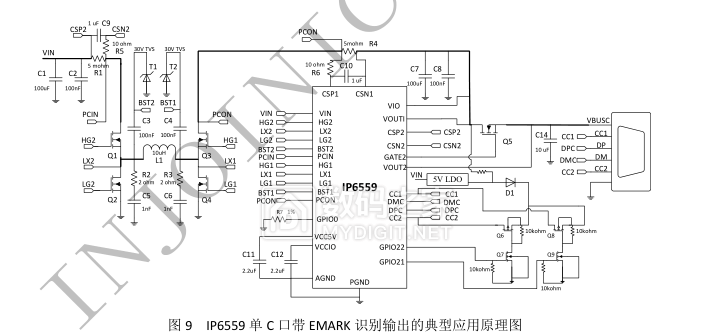

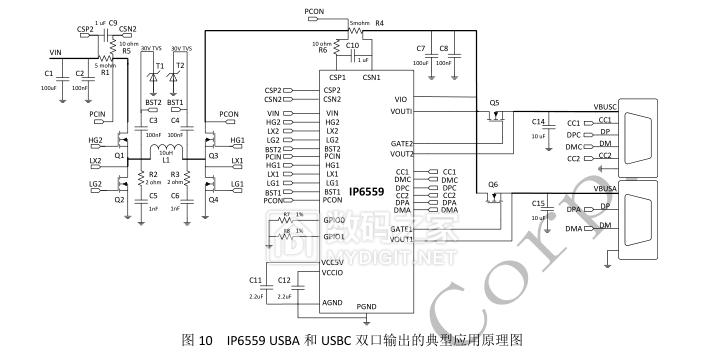

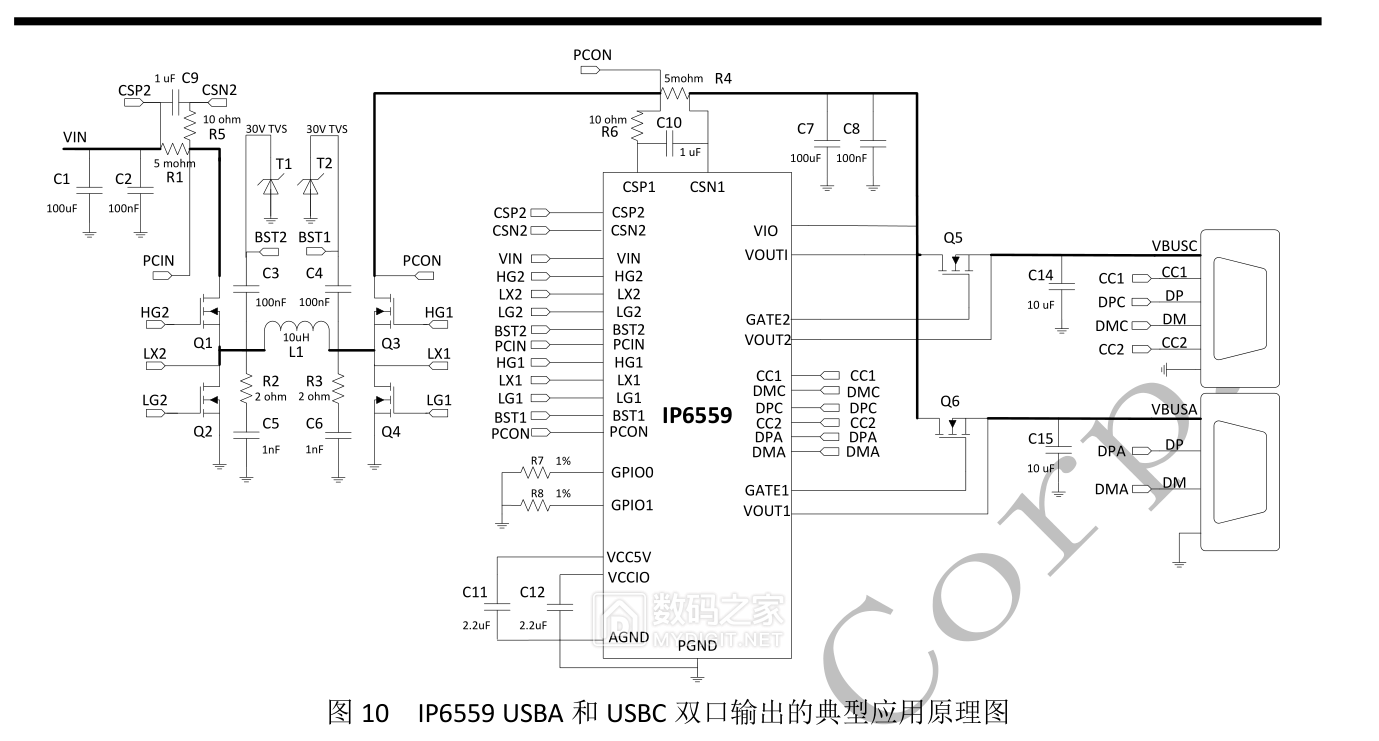

我不需要功率调节，也就没多去了解了，看下A+C输出电路




对于我经常用的IP6538来说，多了一个升降压模组。好了，开始正文吧，开始画芯片，画封装、、

画芯片需要两个重要数据，1是芯片引脚图，2是芯片尺寸图

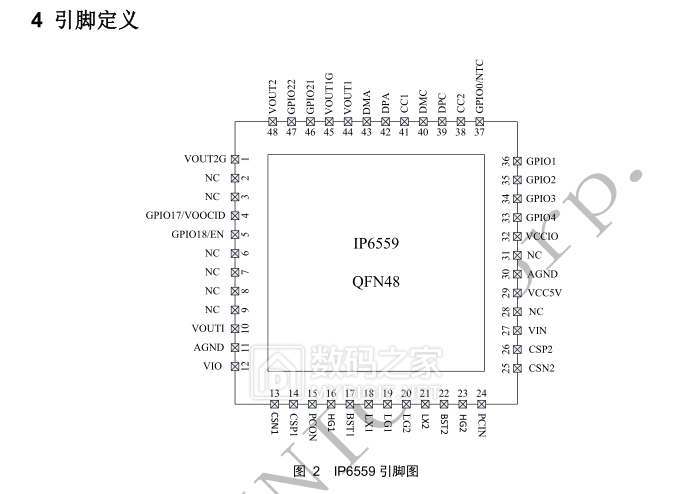

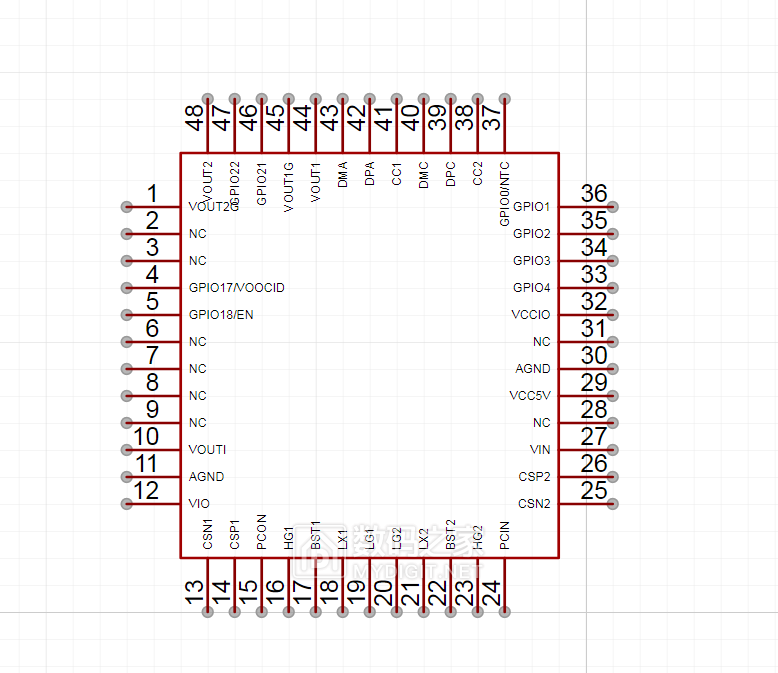

引脚图

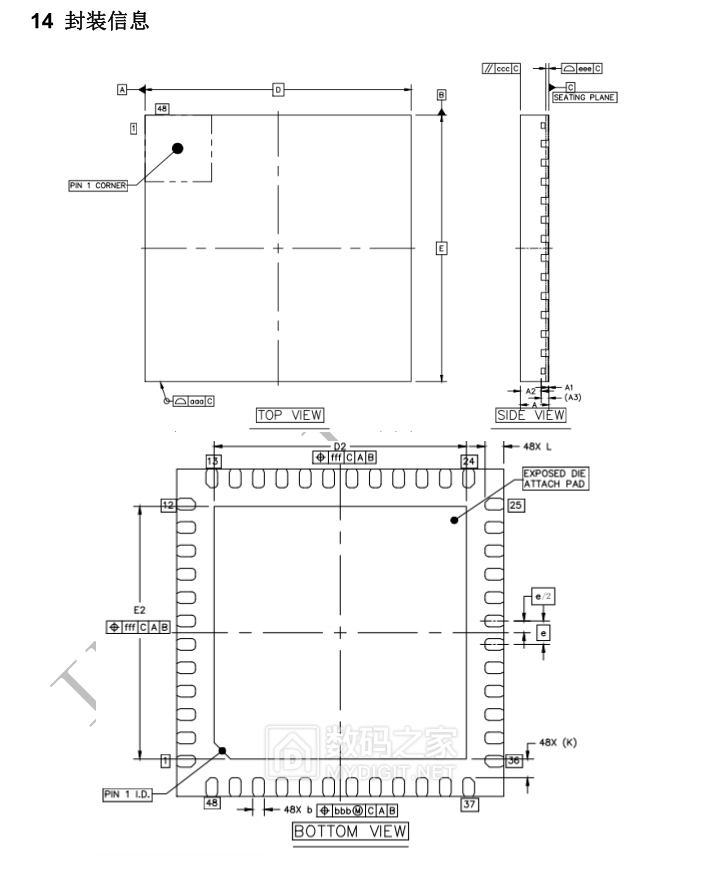

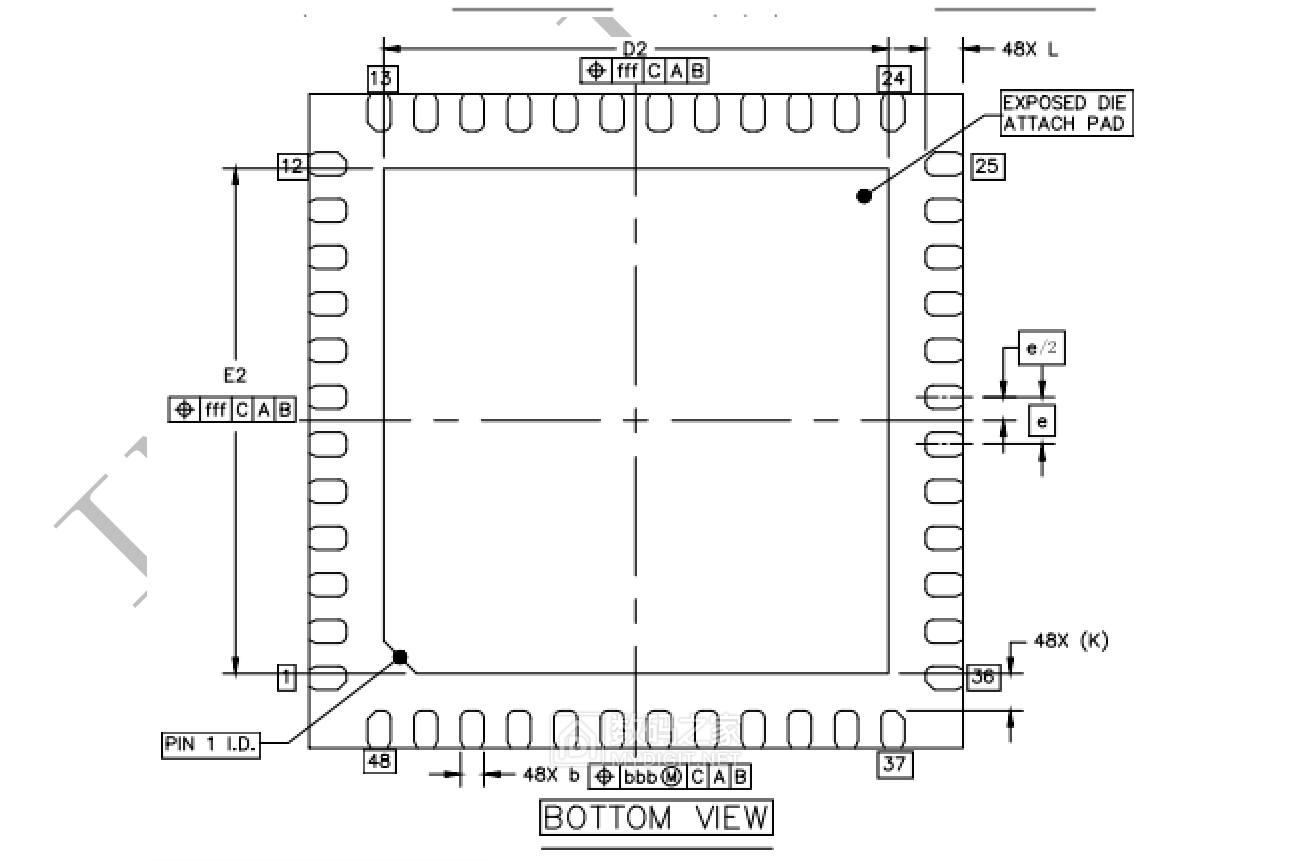

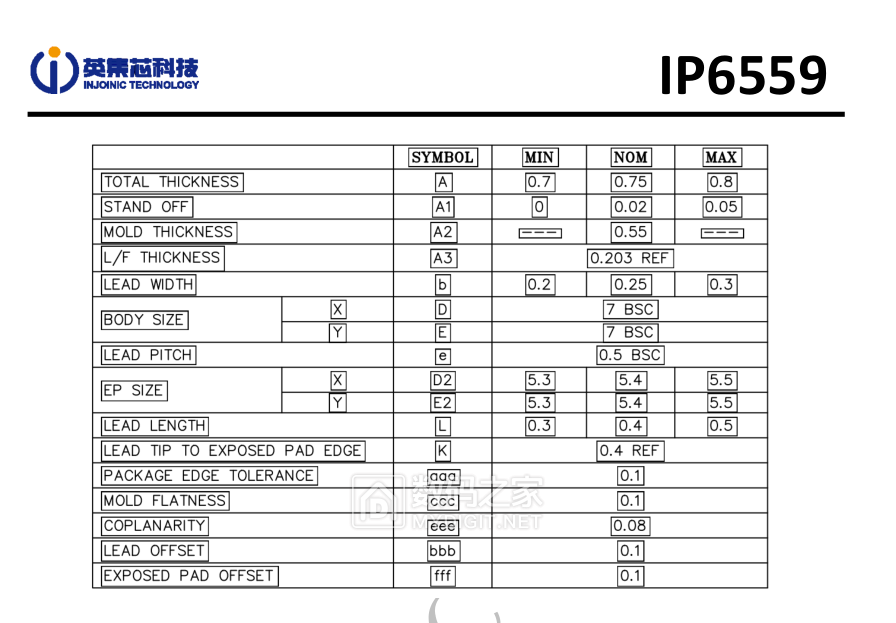

尺寸图






有了上面两个数据，就可以画了

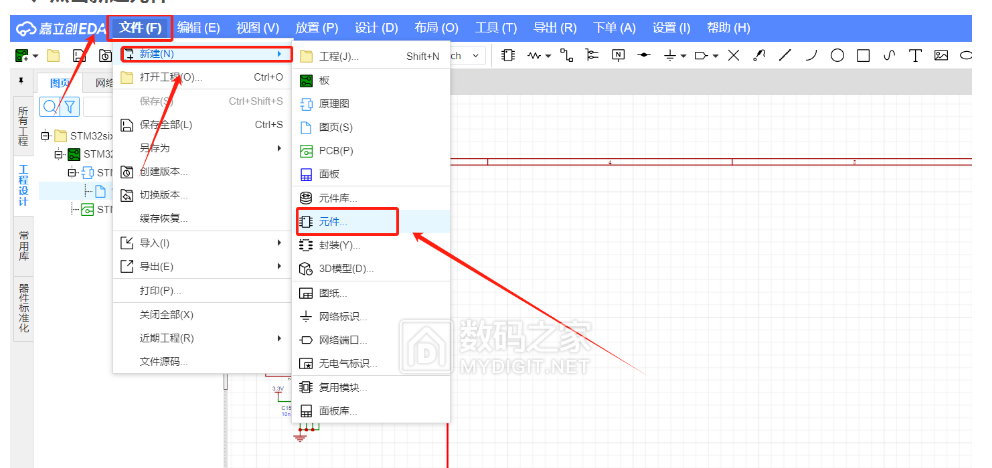

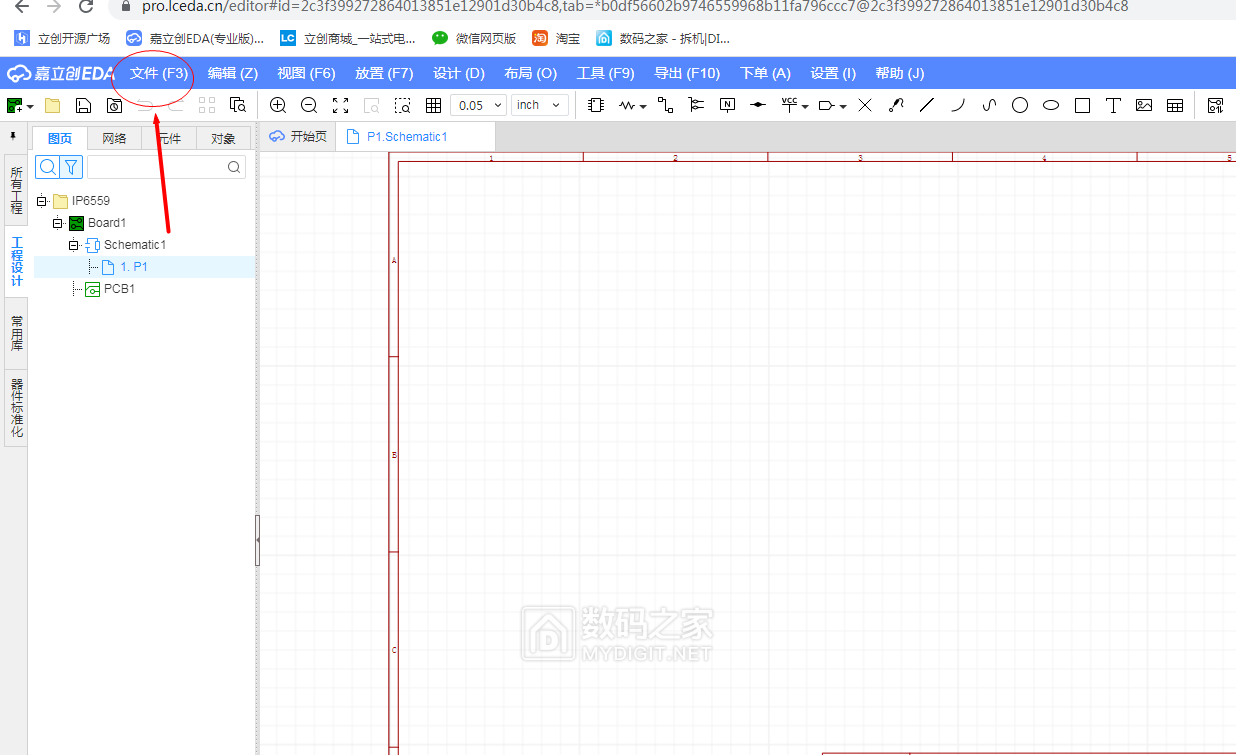

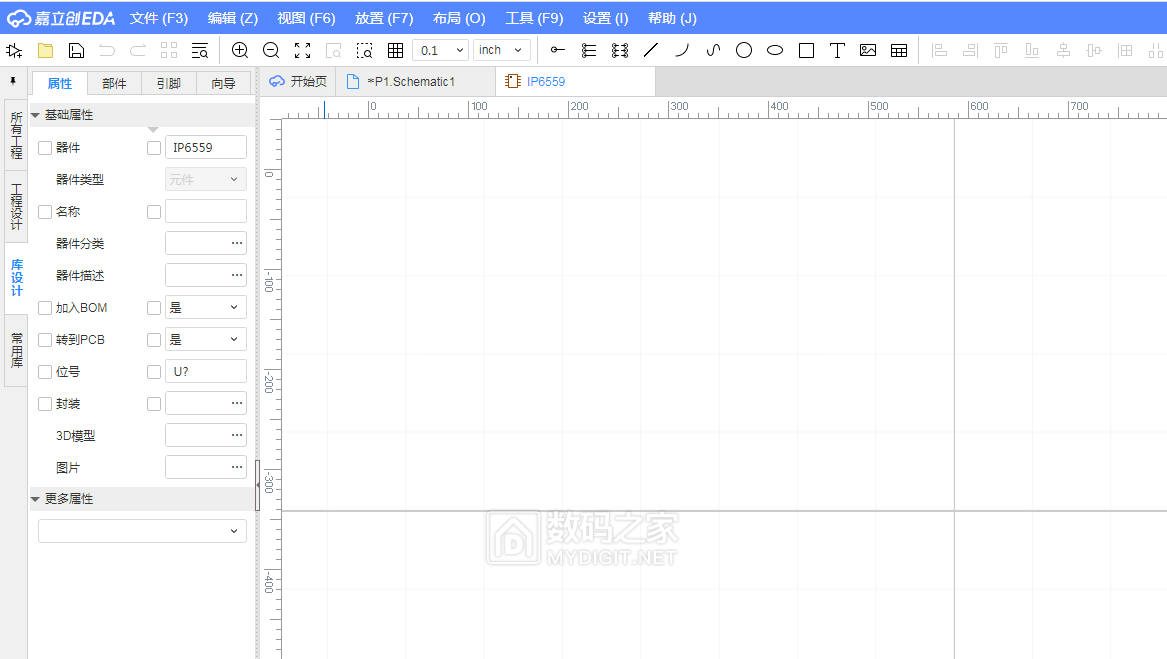

打开立创EDA软件，登陆，文件-新建-元件

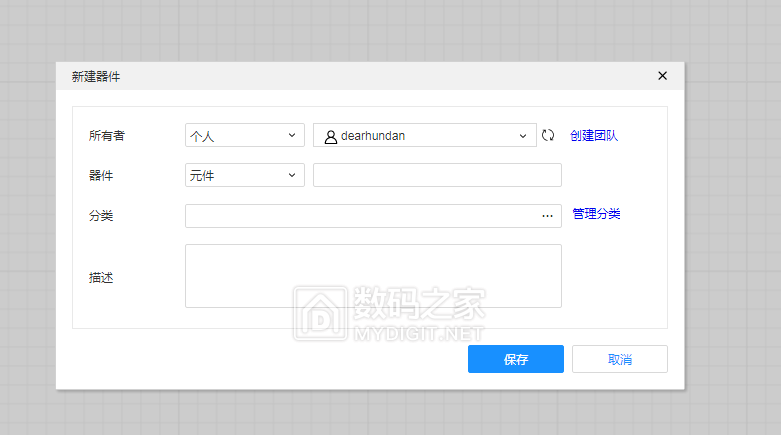

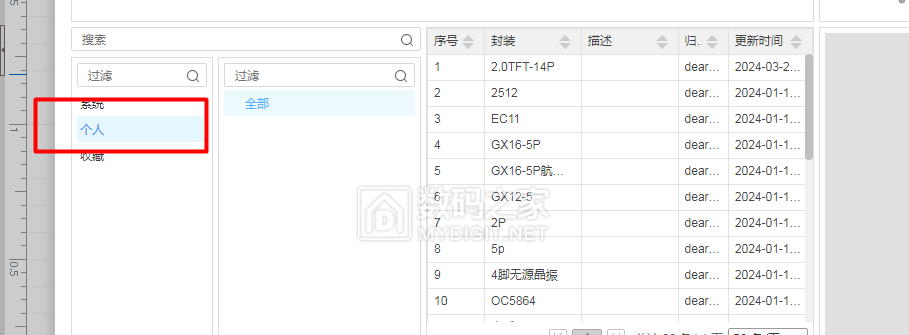

新建后会出现归类对话框，建立一个归类



建好归类后就进入了对话框




这里要会用小工具框，会事半功倍
比如下图小方框，直接框出来



引脚，一个，一列，一堆，，，，，，，

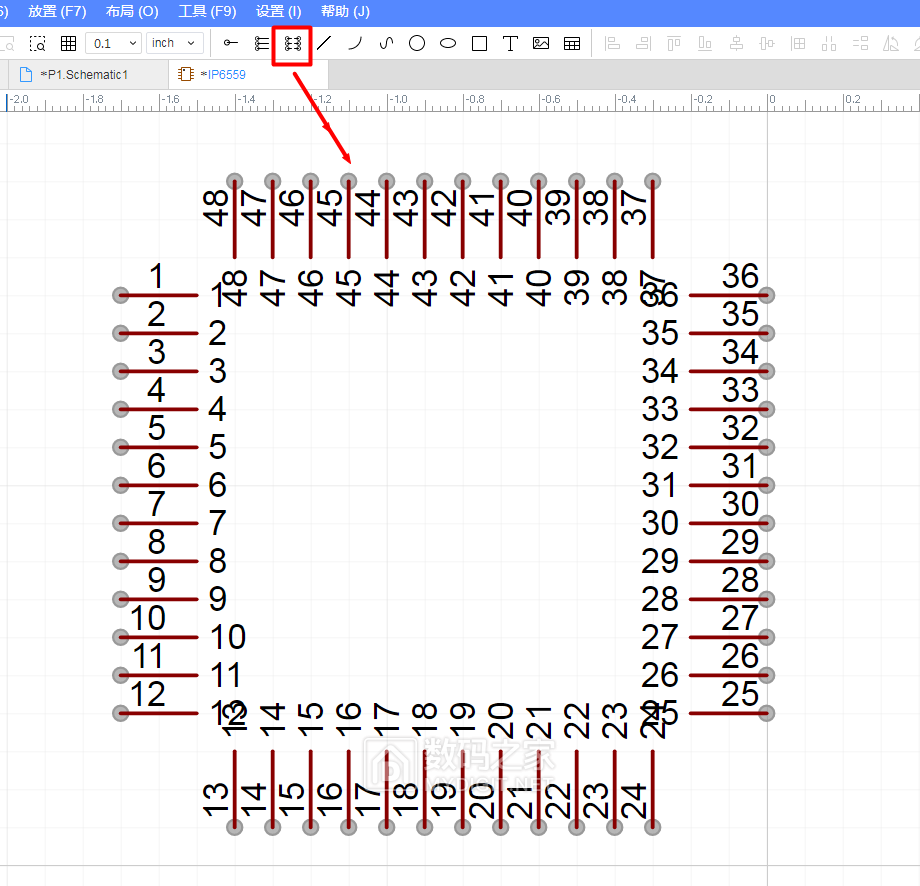

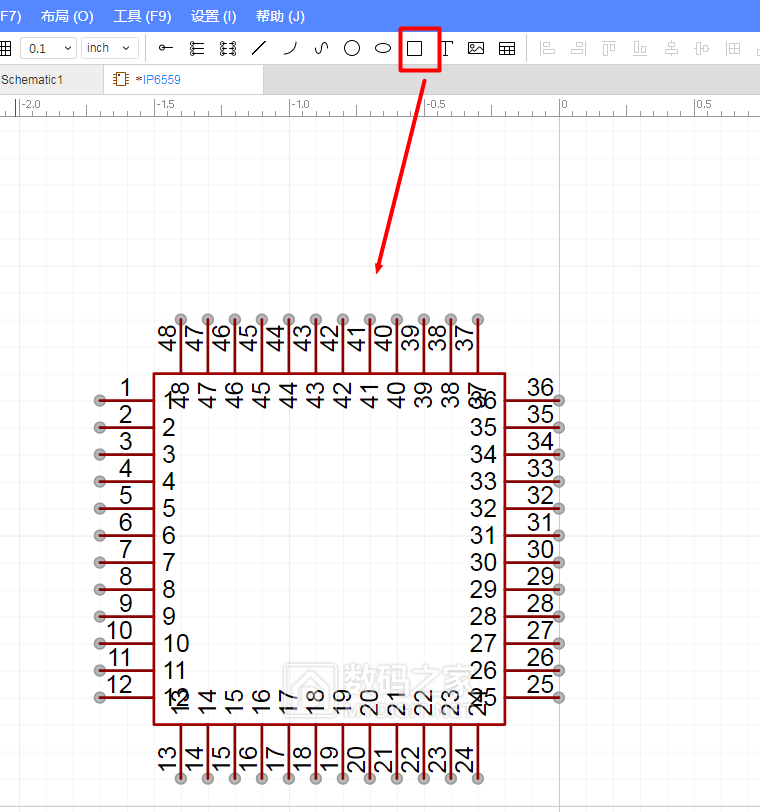

用一堆这个直接画出4面引脚，一拖拉就能画出多个引脚，引脚数量由拖拉大小决定



引脚确定了，那就画框






框画好了，就要定义引脚了

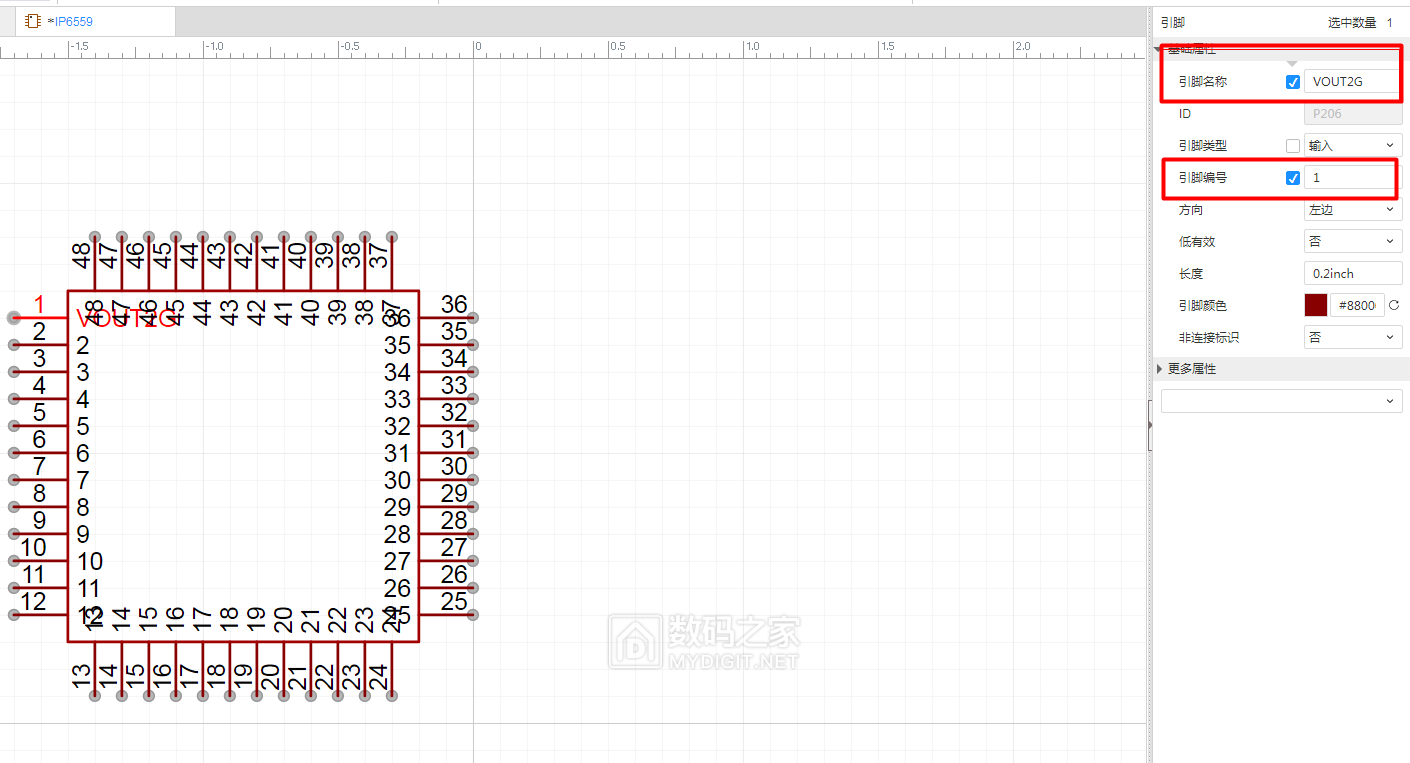

更改名称与定义

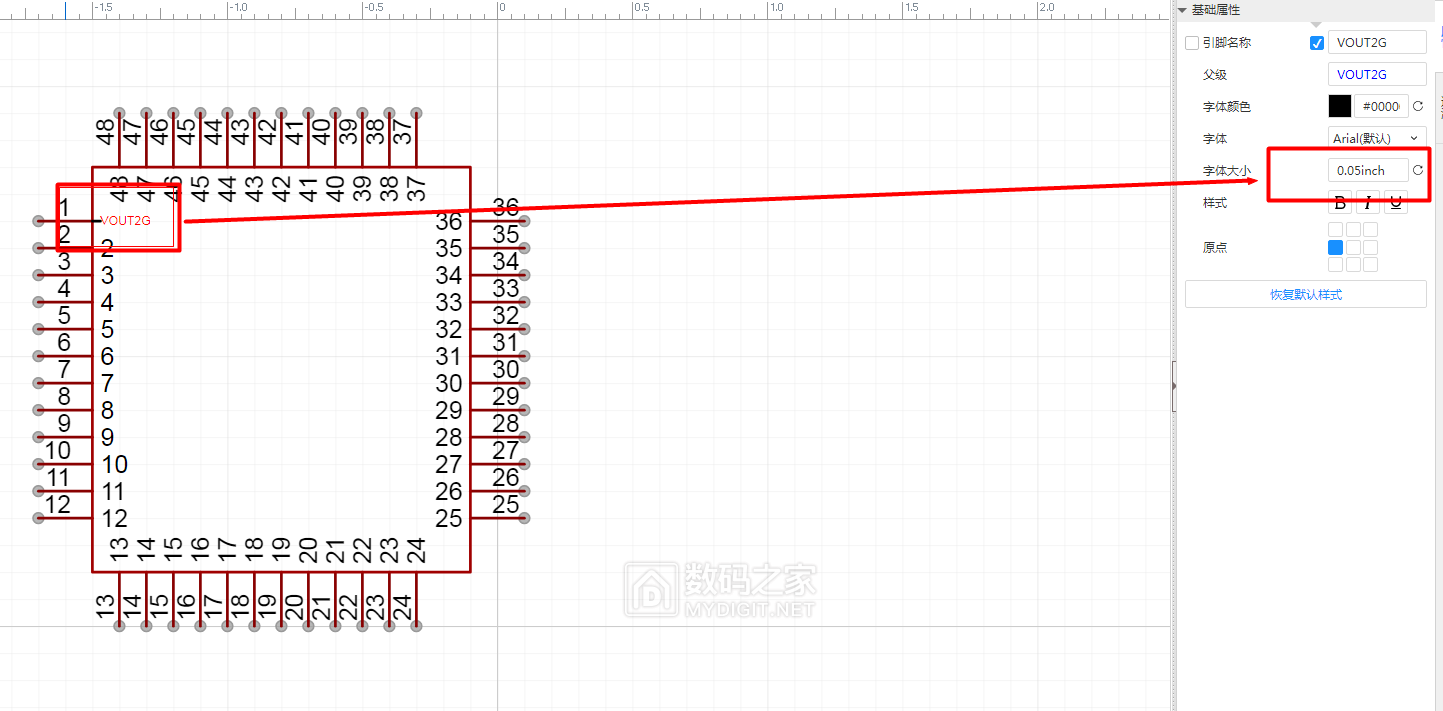

好了，把字体改成可接受大小

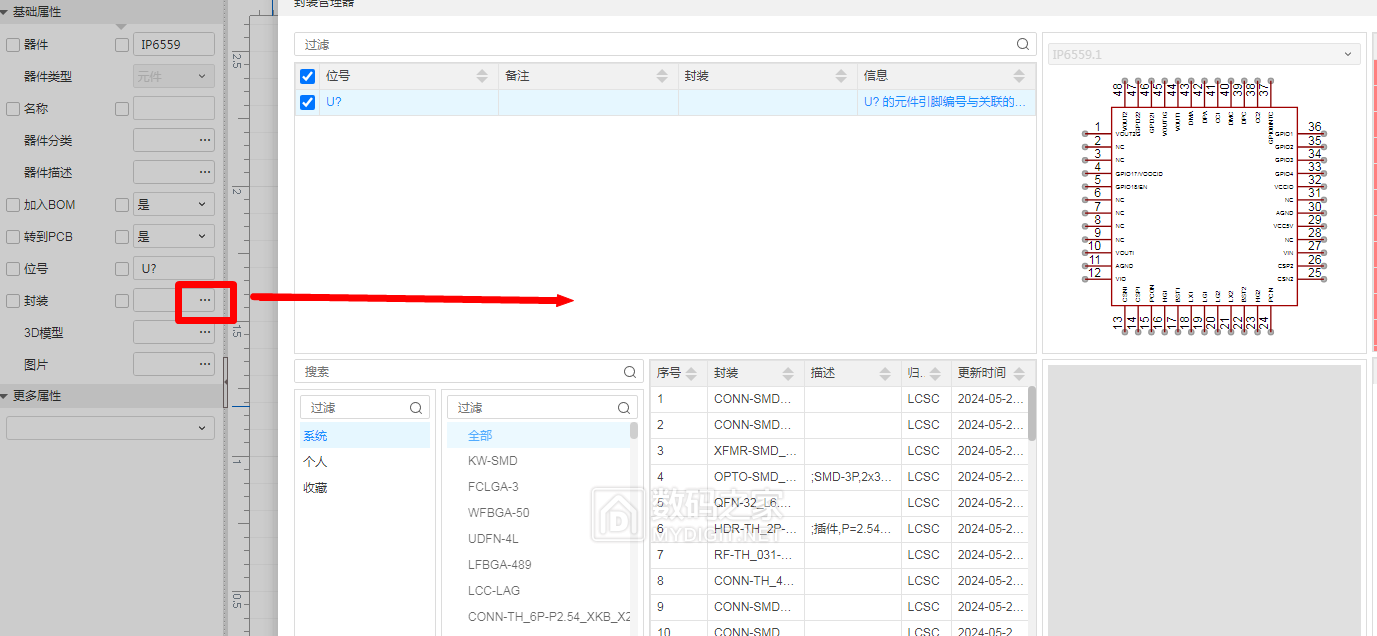

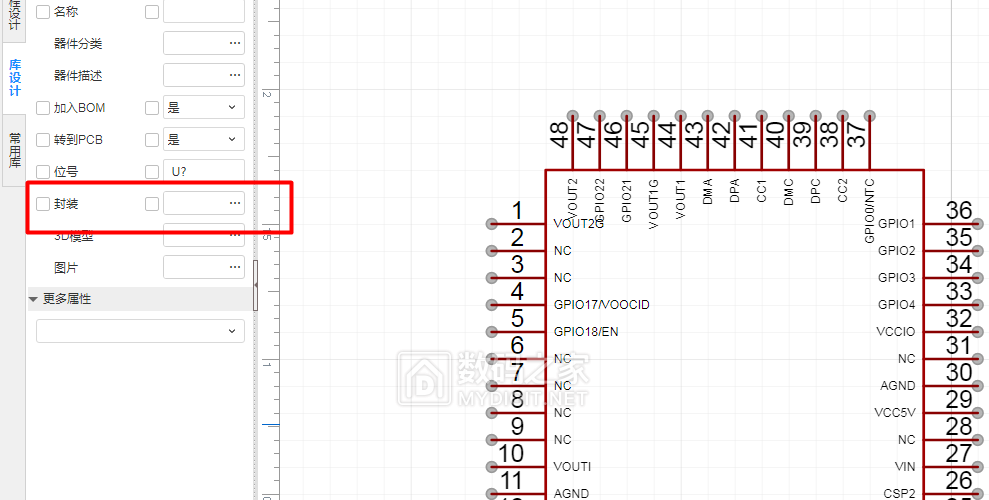

元件左面对话框是关联各种信息的，比如封装，3D等






好了，进入封装开始画封装

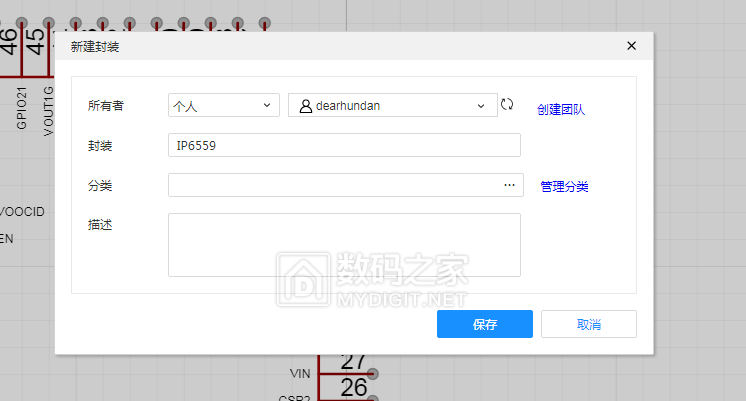

重复归类保存

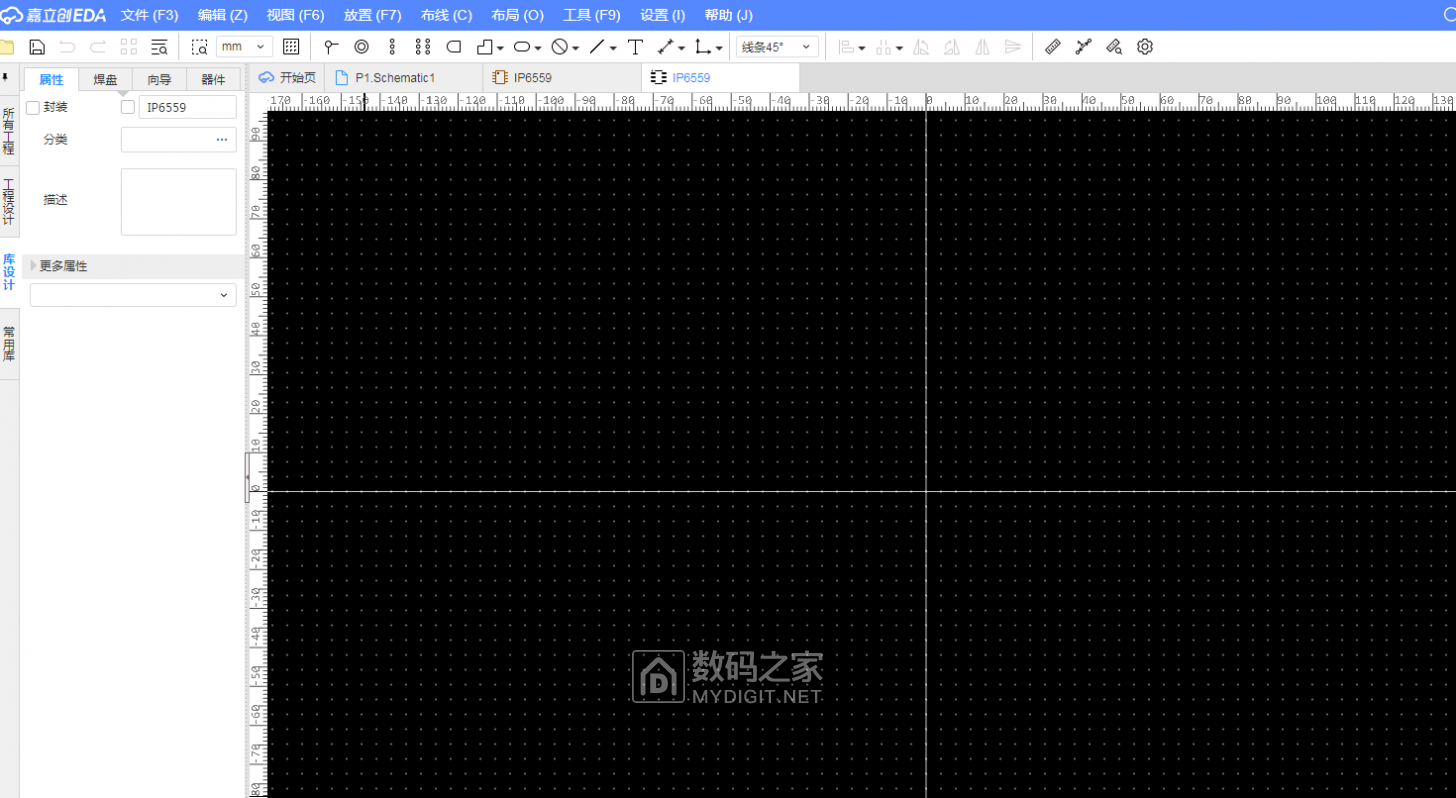

打开封装页面

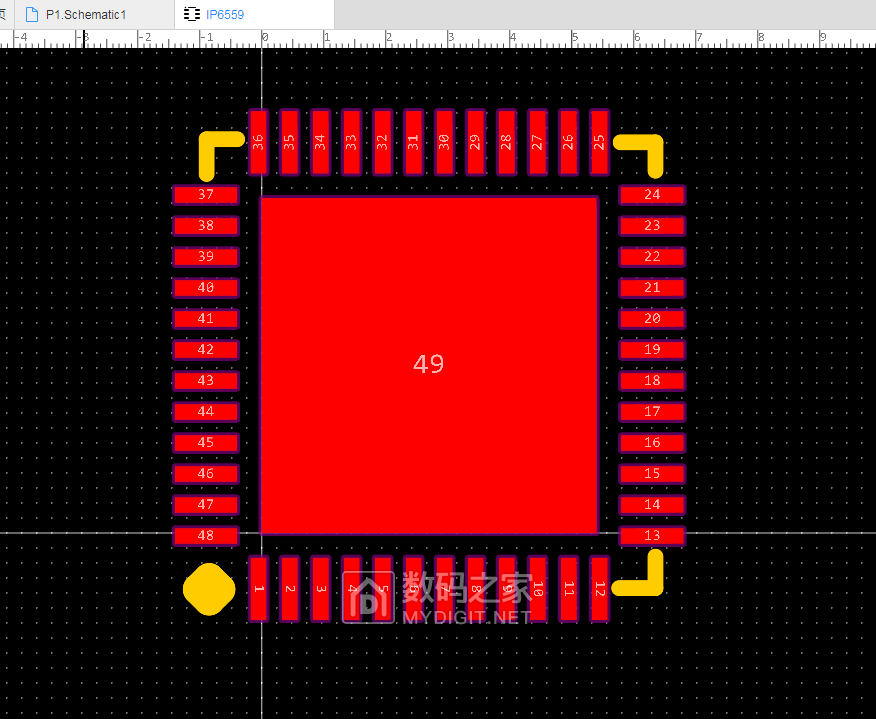

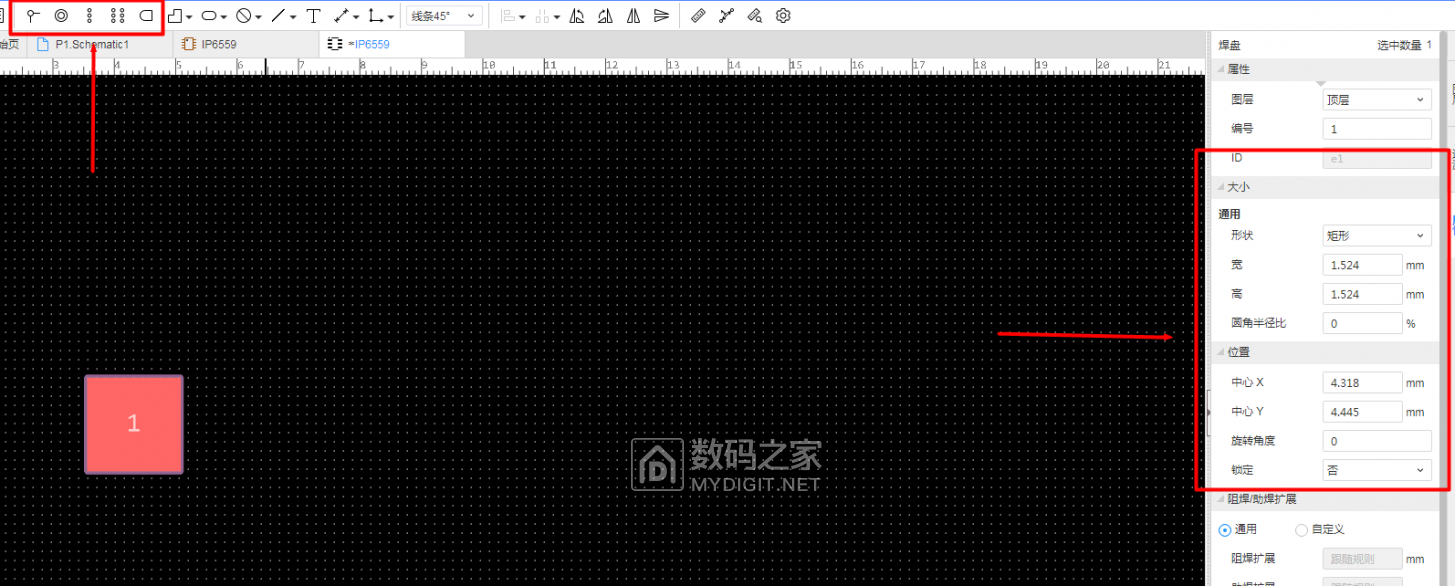

放焊盘，我个人喜欢先放中间焊盘做定位




看数据，画不同的焊盘


搞定



保存后关联对应元件就行了，这样每次放元件都会自动关联封装
元件，封装画完了，这就可以画板子了

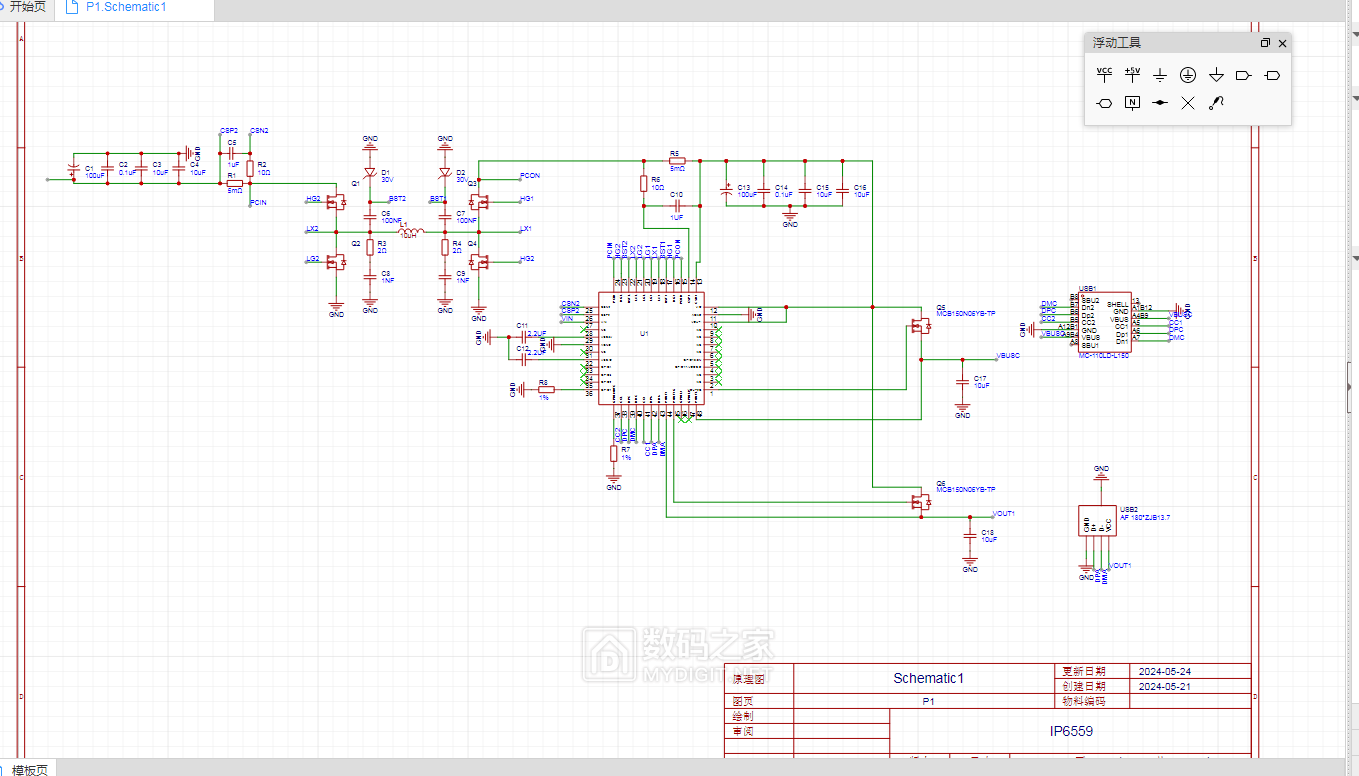

看原理图画图

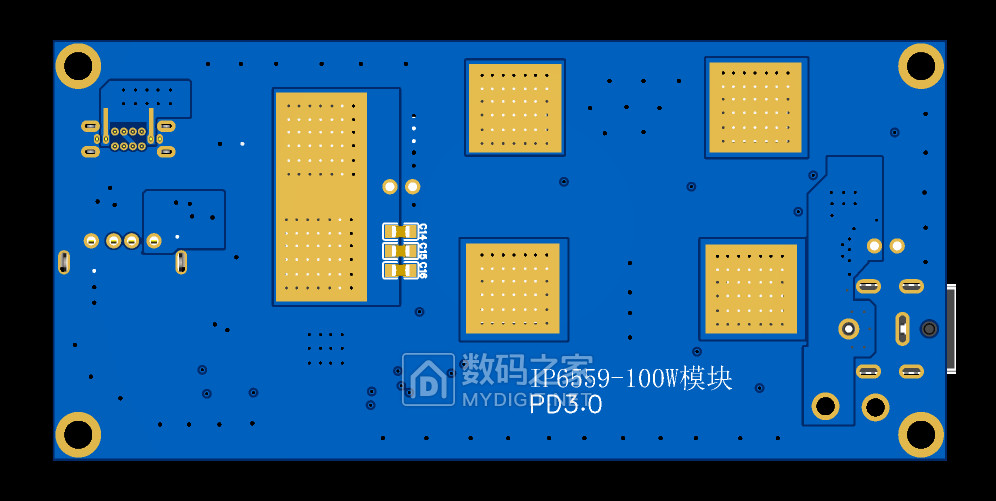

原理图画完就生成PCB

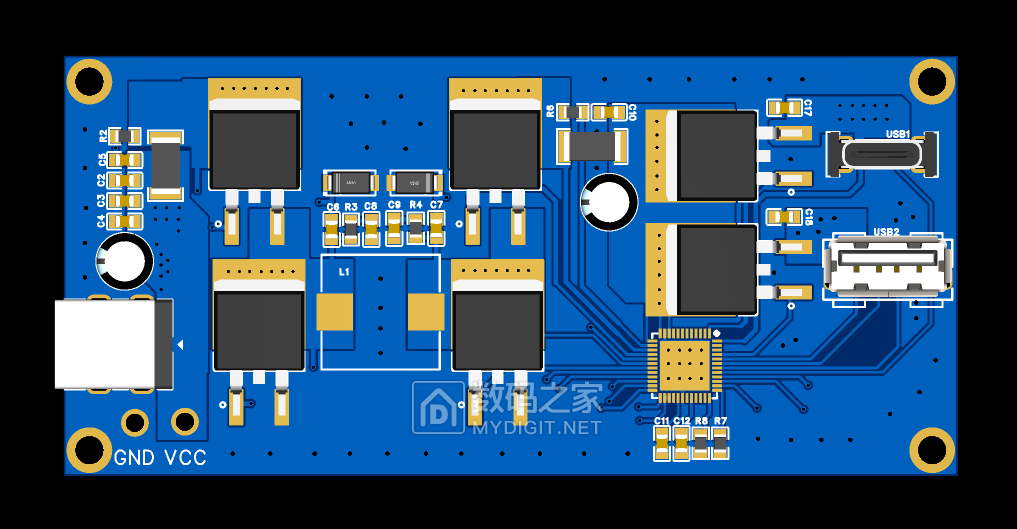

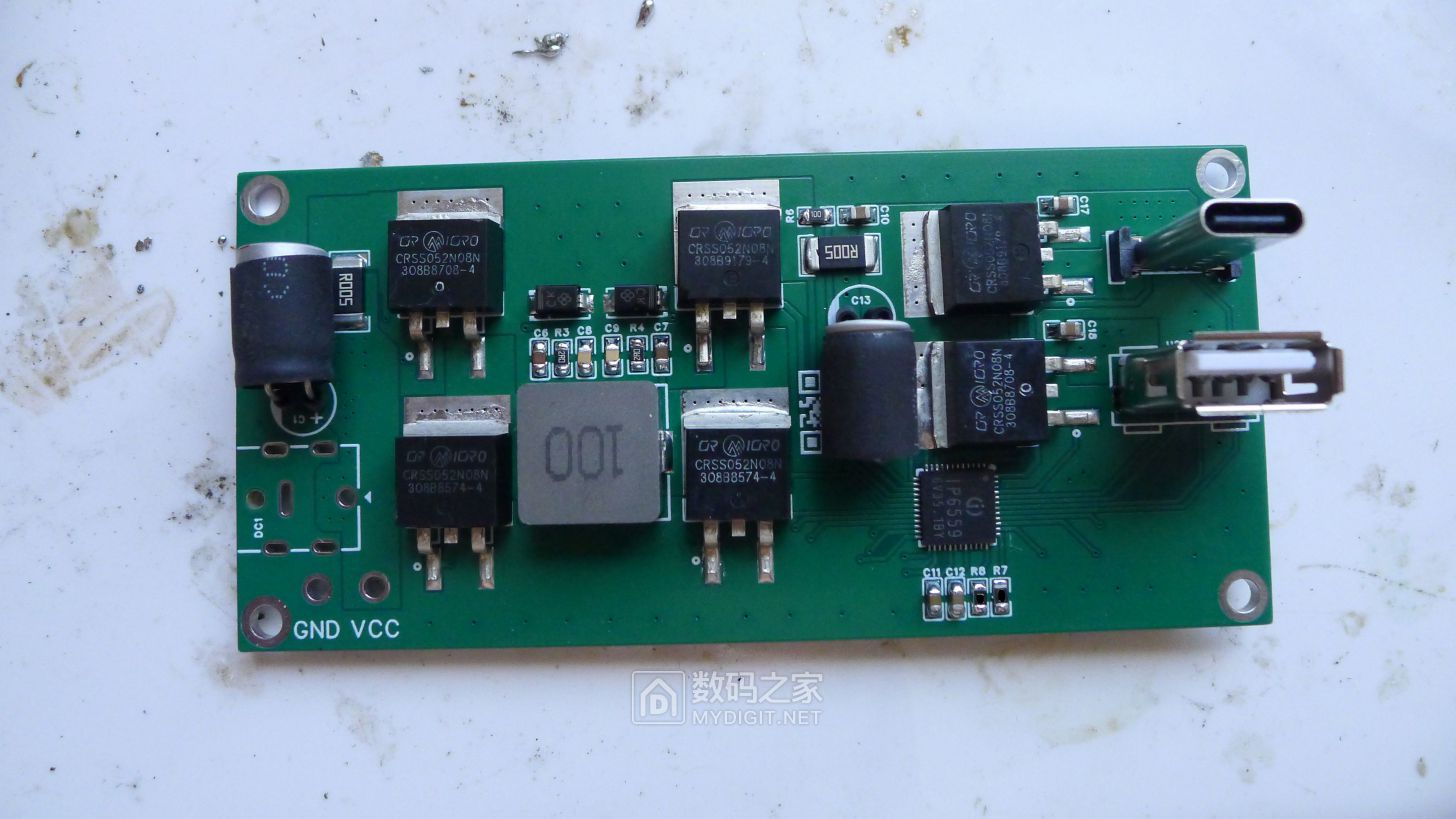

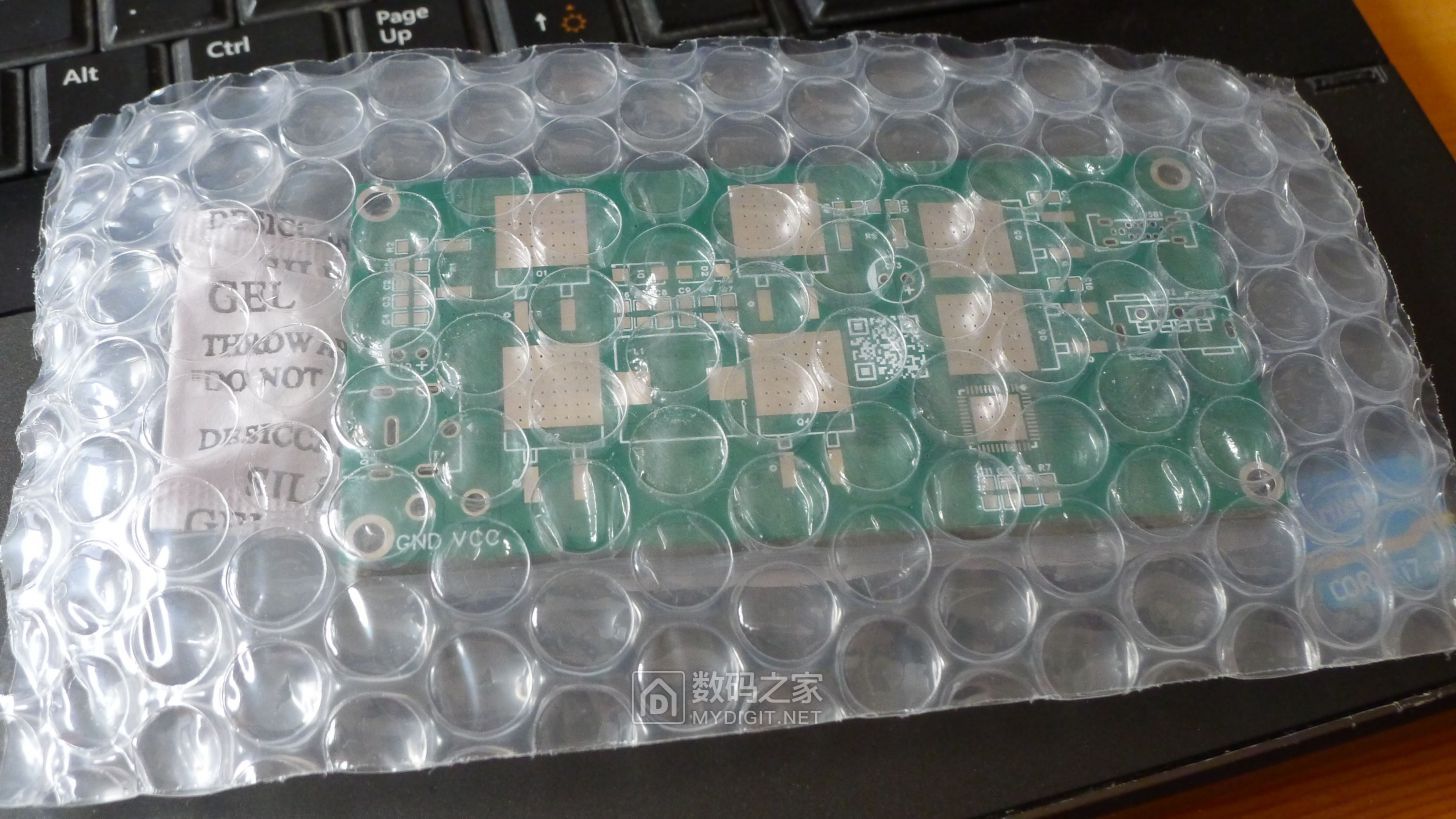

等了几天板子回来了，开始焊接

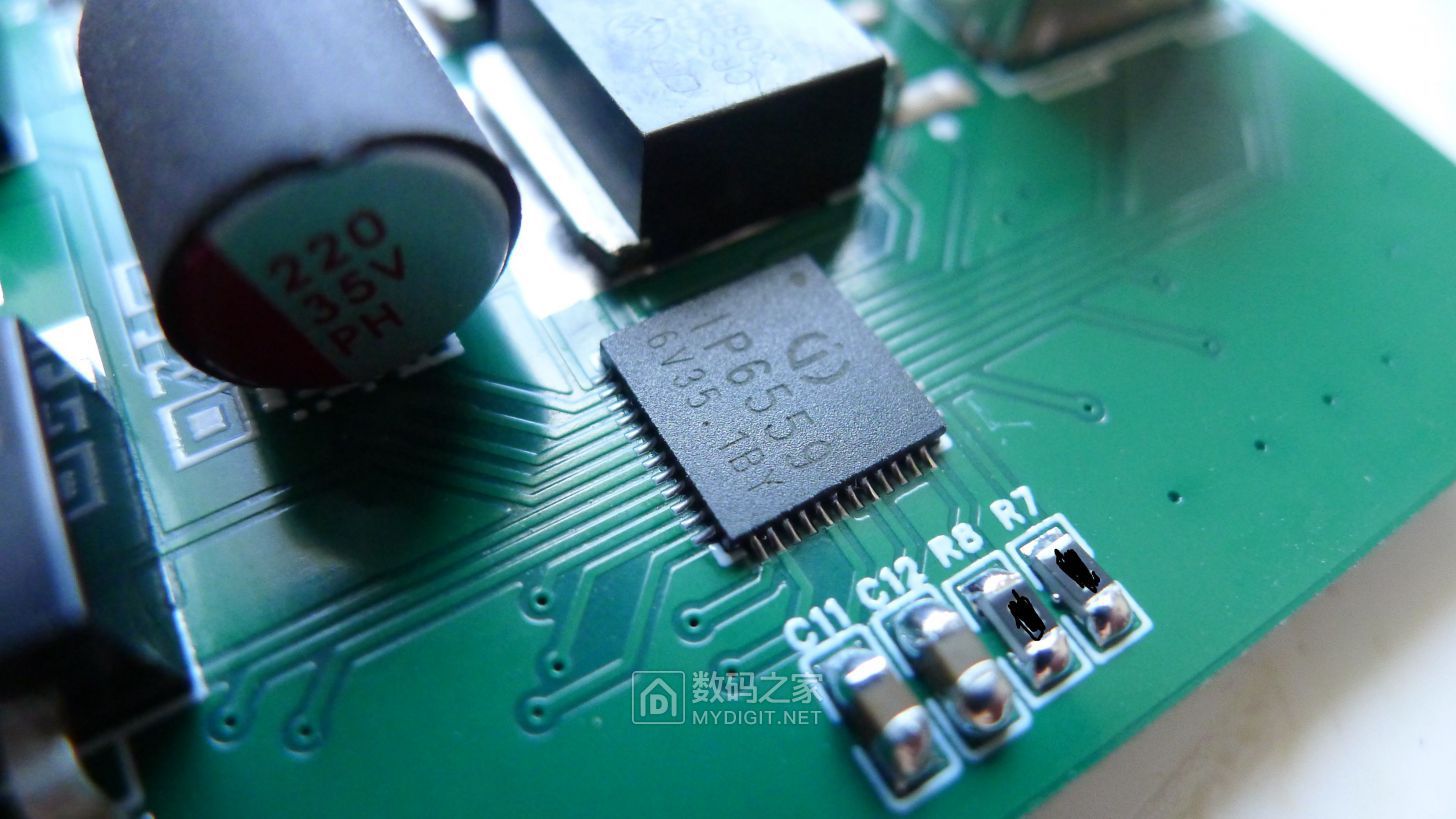

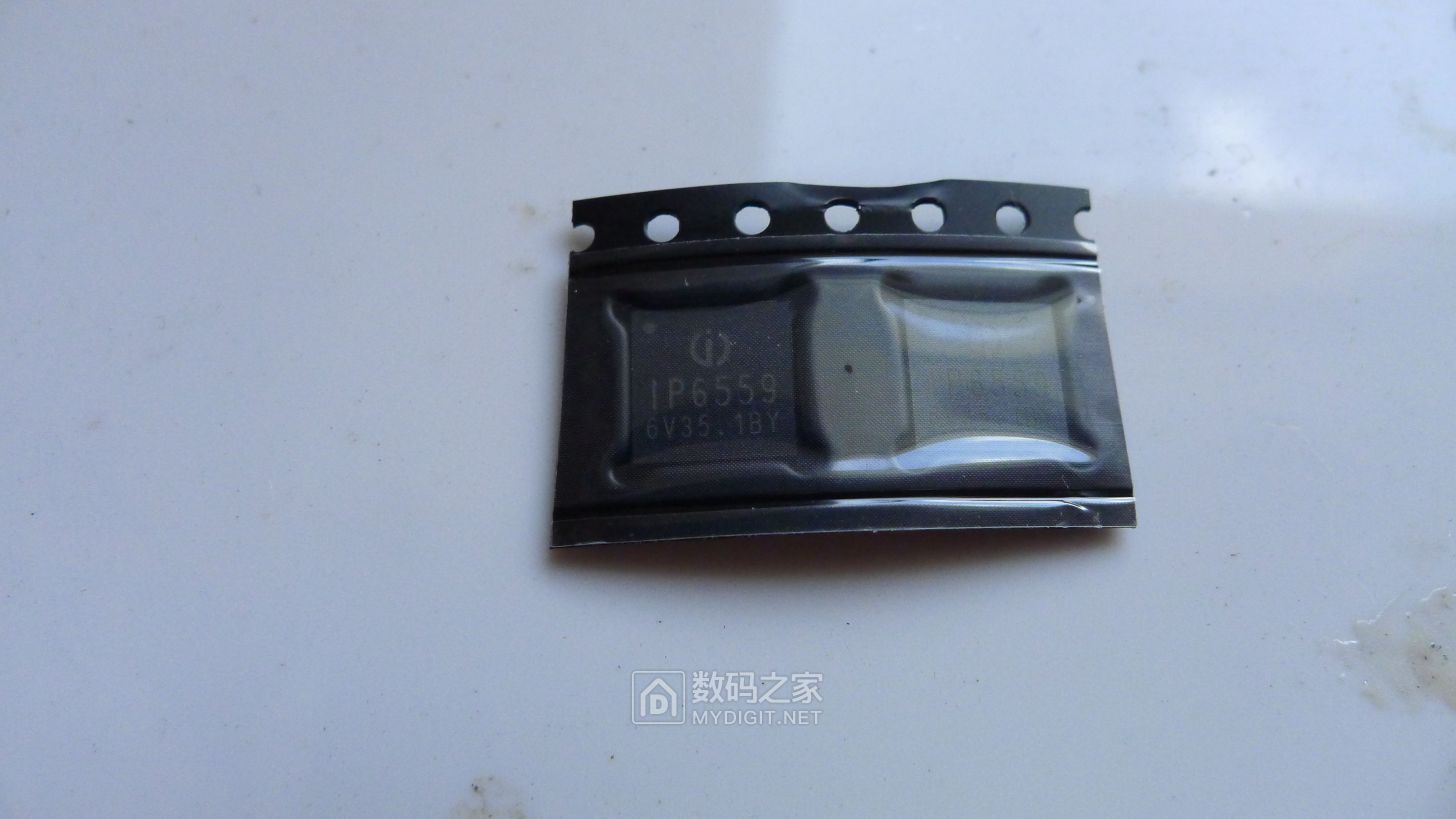

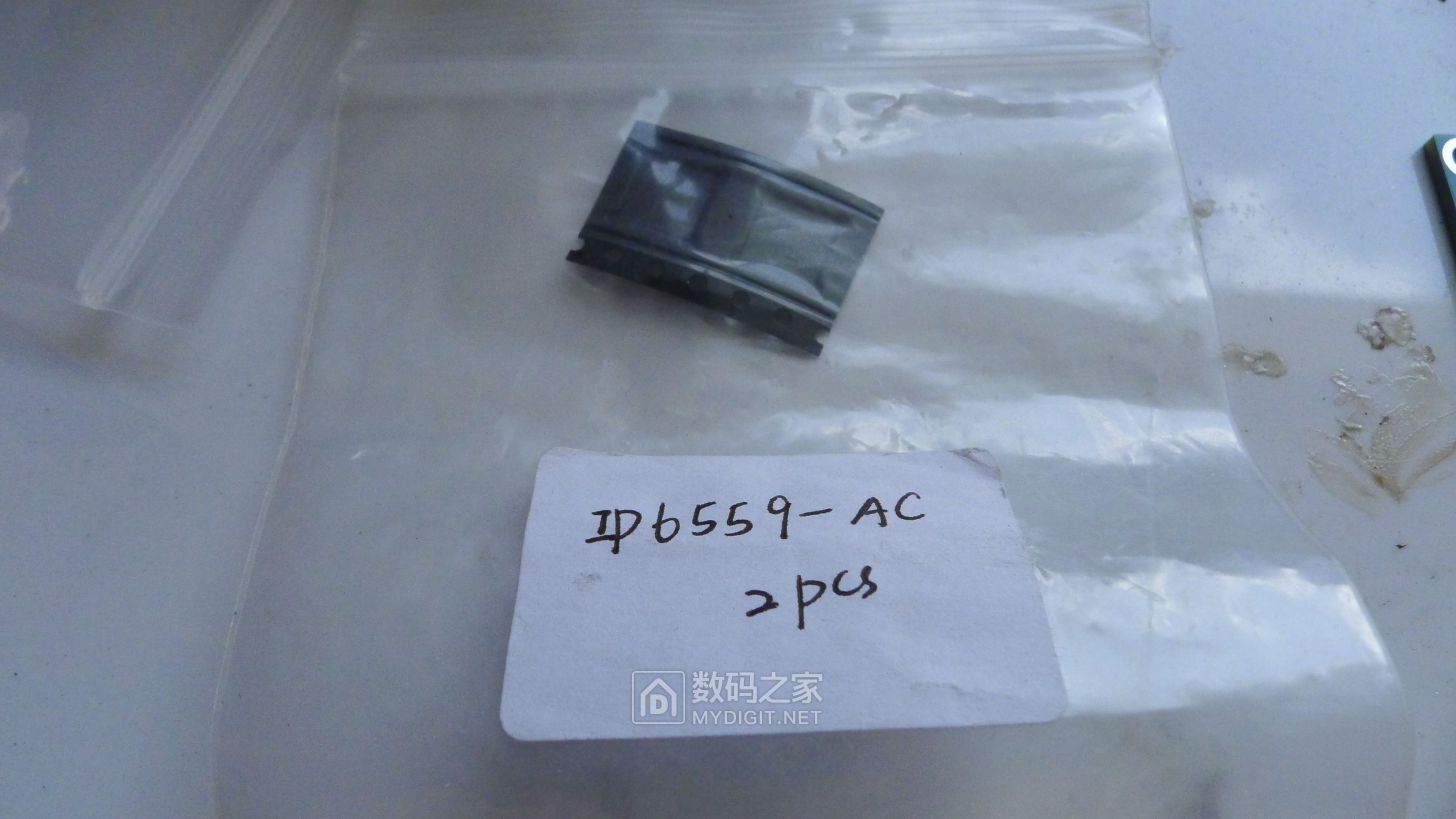

IP6559芯片，上次剩下的

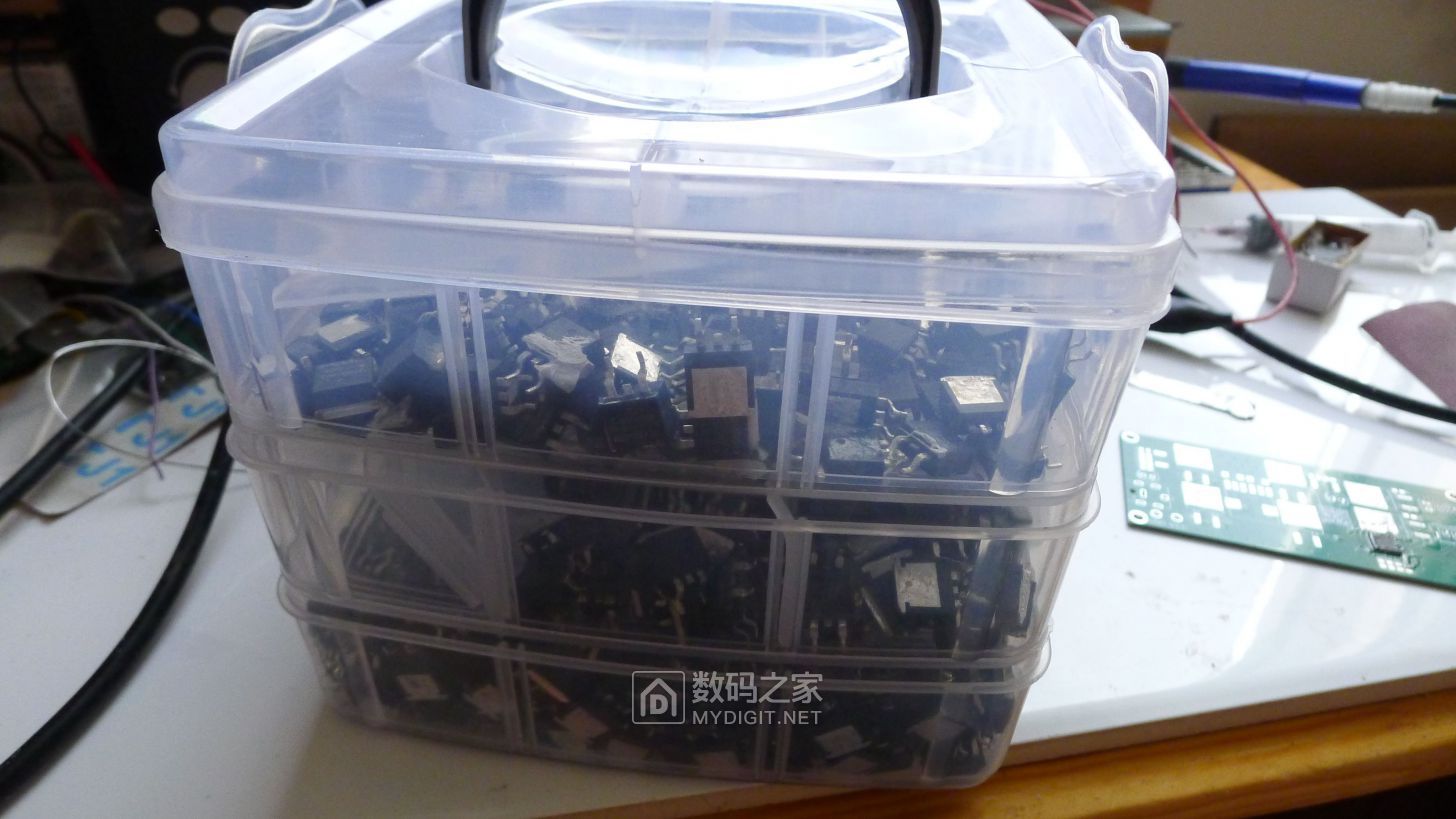

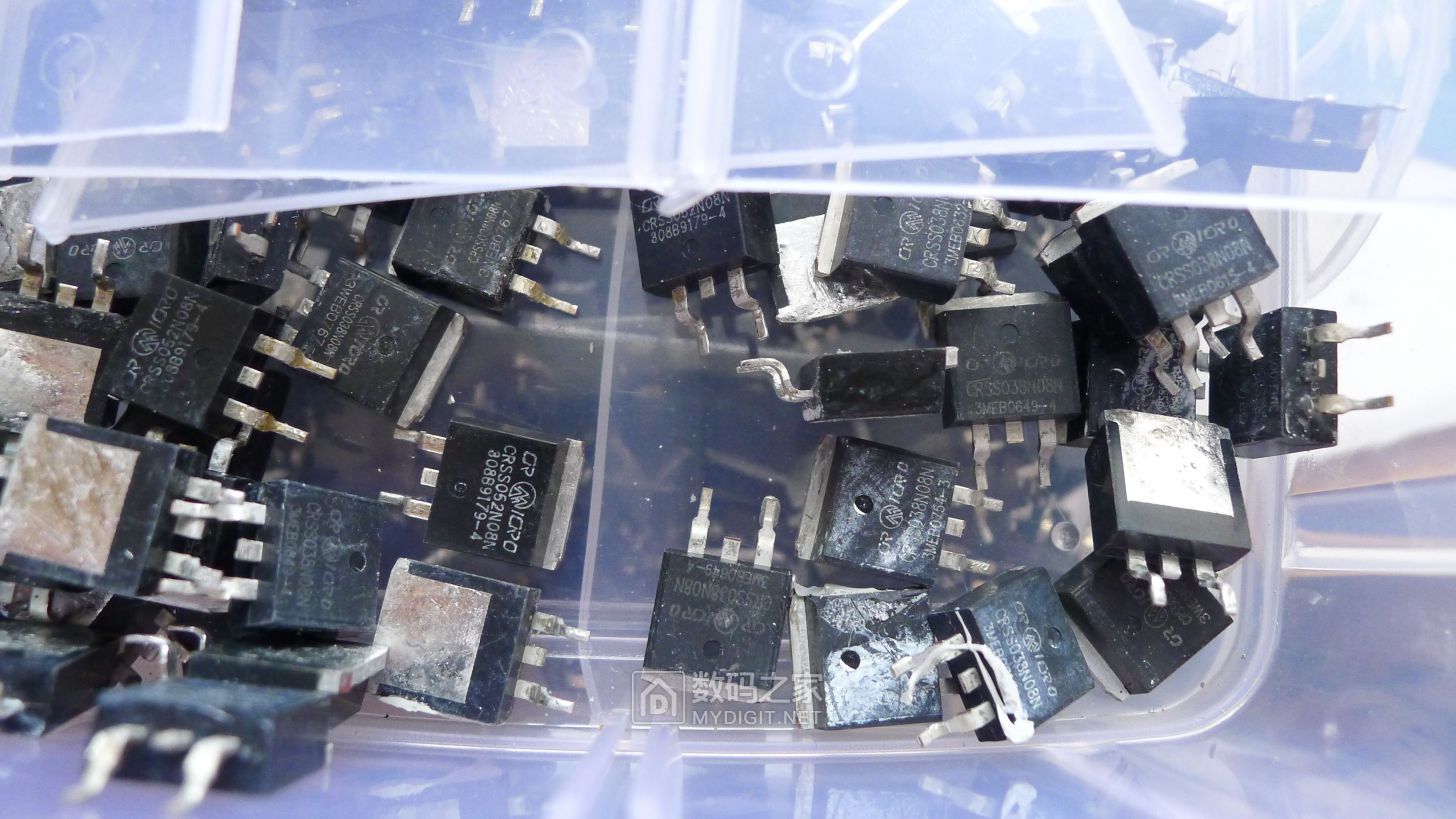

MOS，电池保护板拆机的，19-23年我搞了将近2W组电池（黄蓝绿），保护板最开始还有兴趣拆拆，留了4公斤MOS管







再吐个槽，散热规制油腻腻的，洗板水都用了5公斤

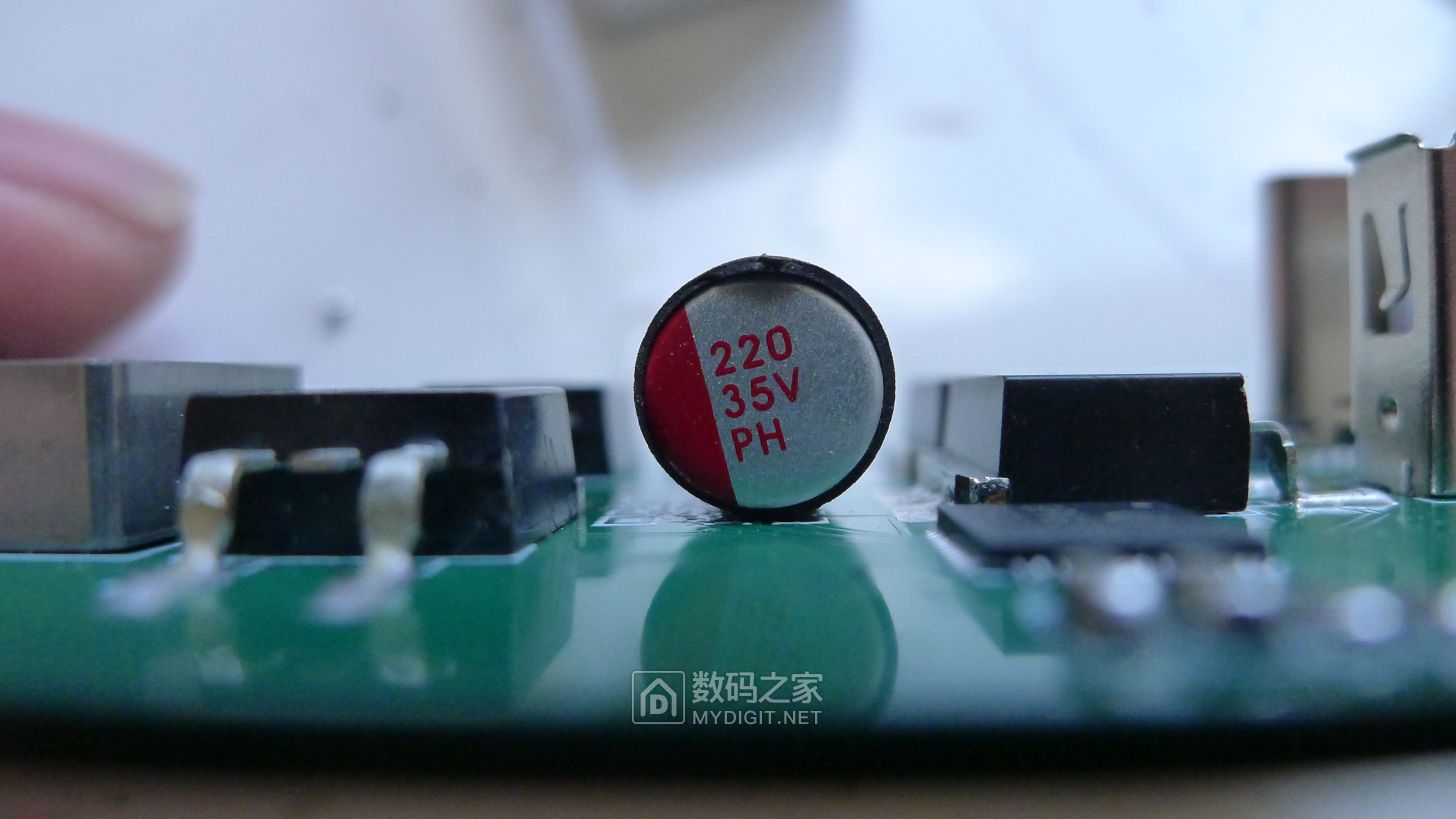

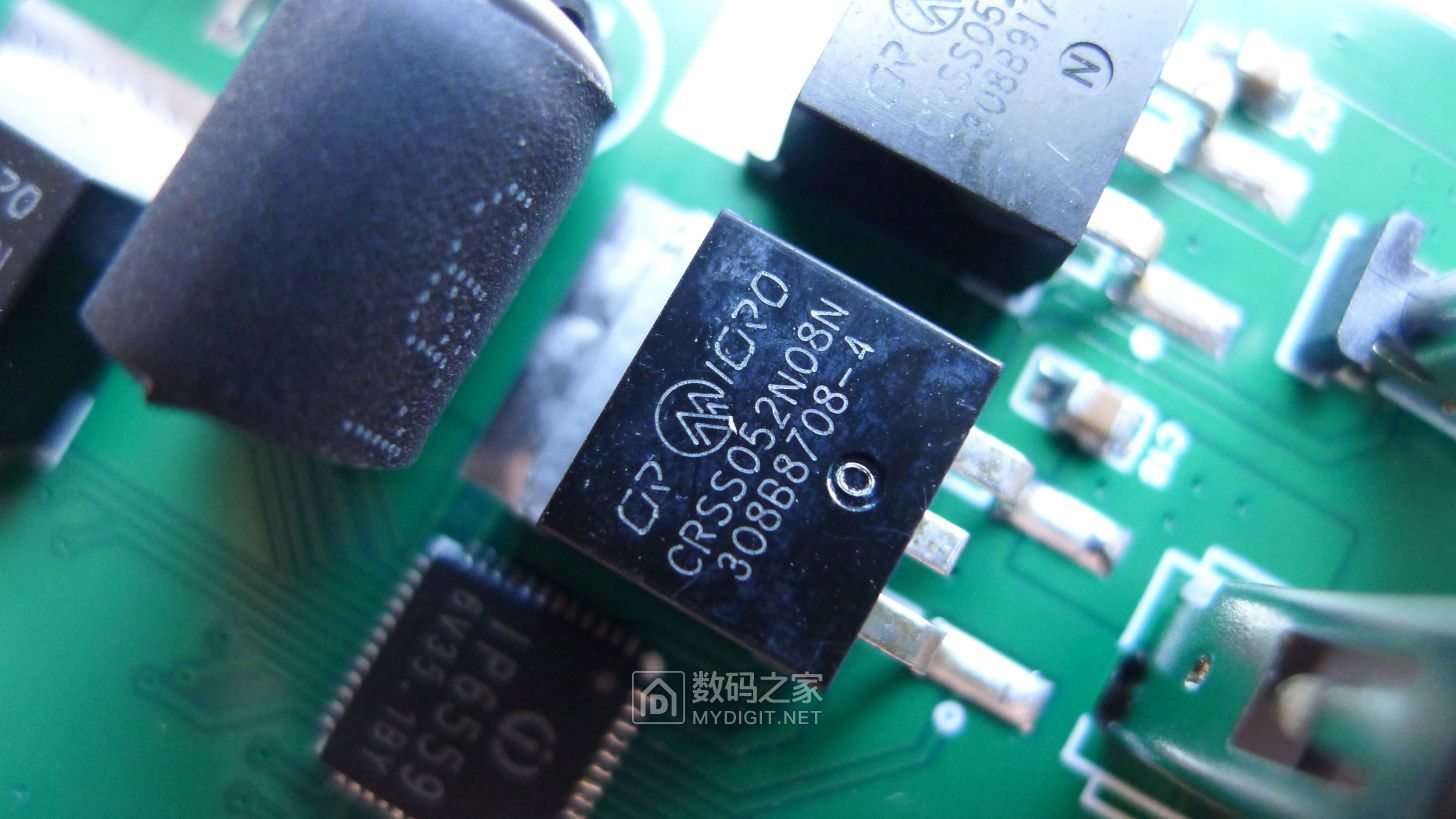

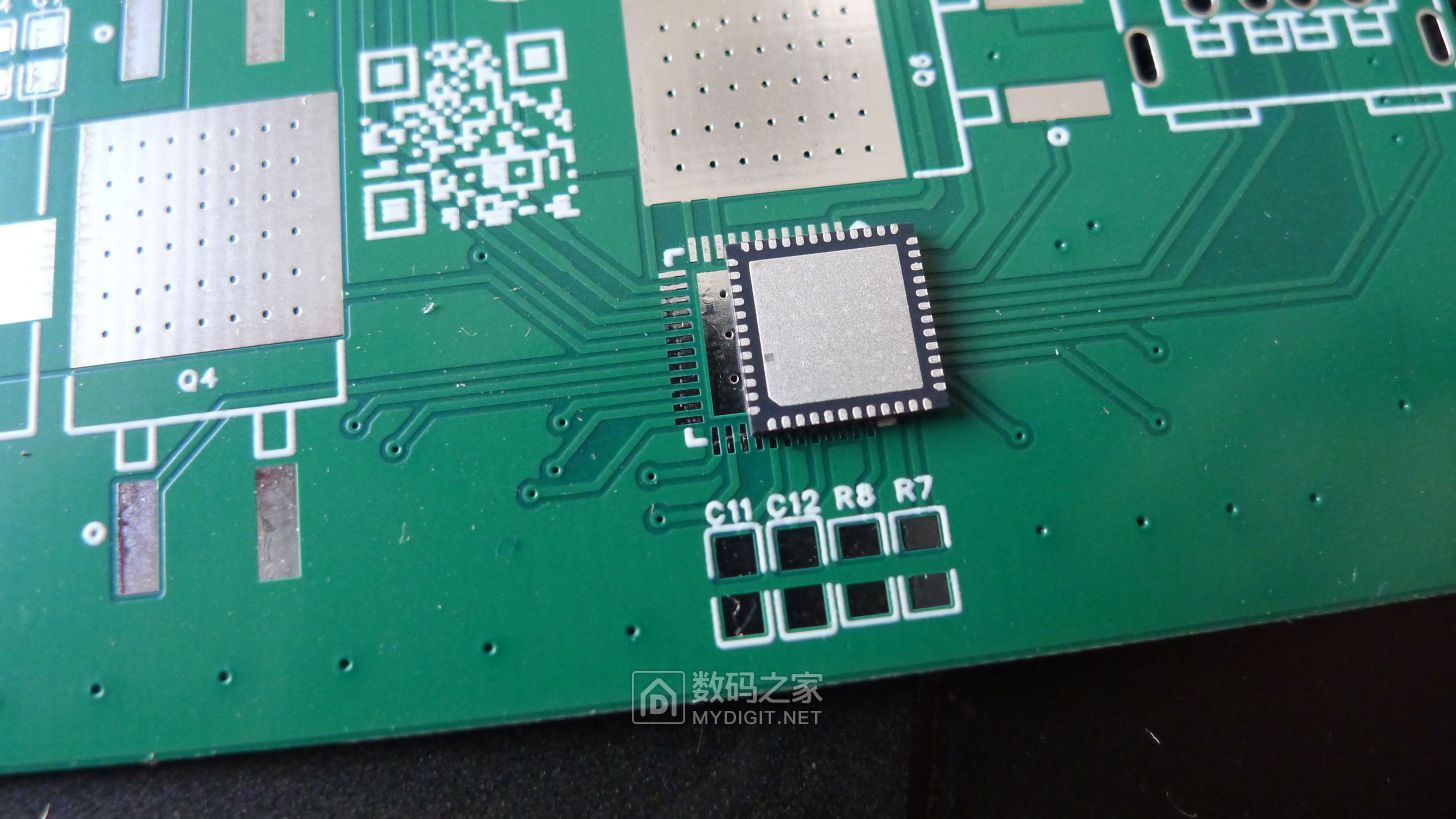

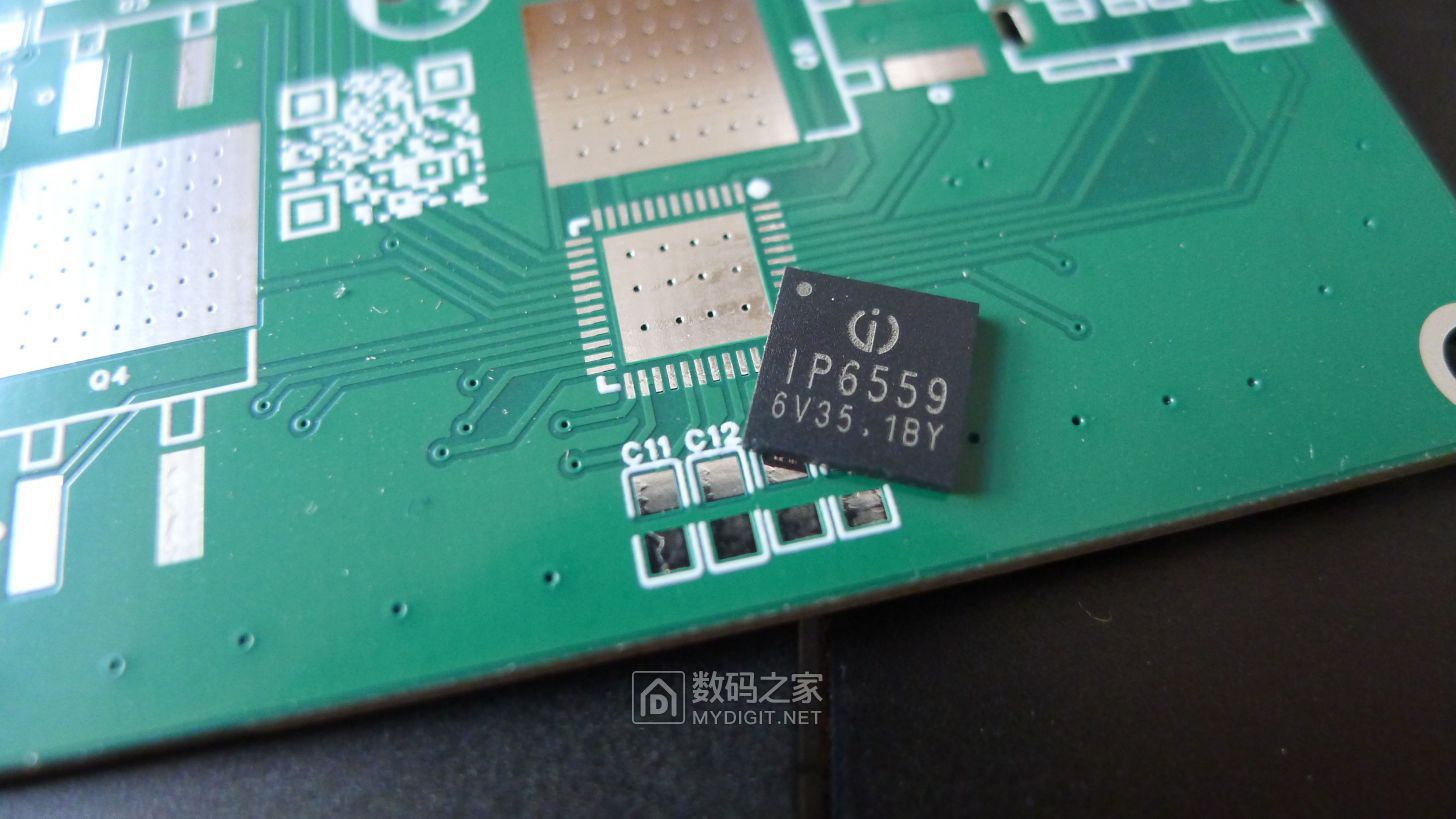

用芯片对比下，看看画的封装是后合适














搞定，等待后续装机
