Fluke 742A标准电阻拆机图

joanzeng0325

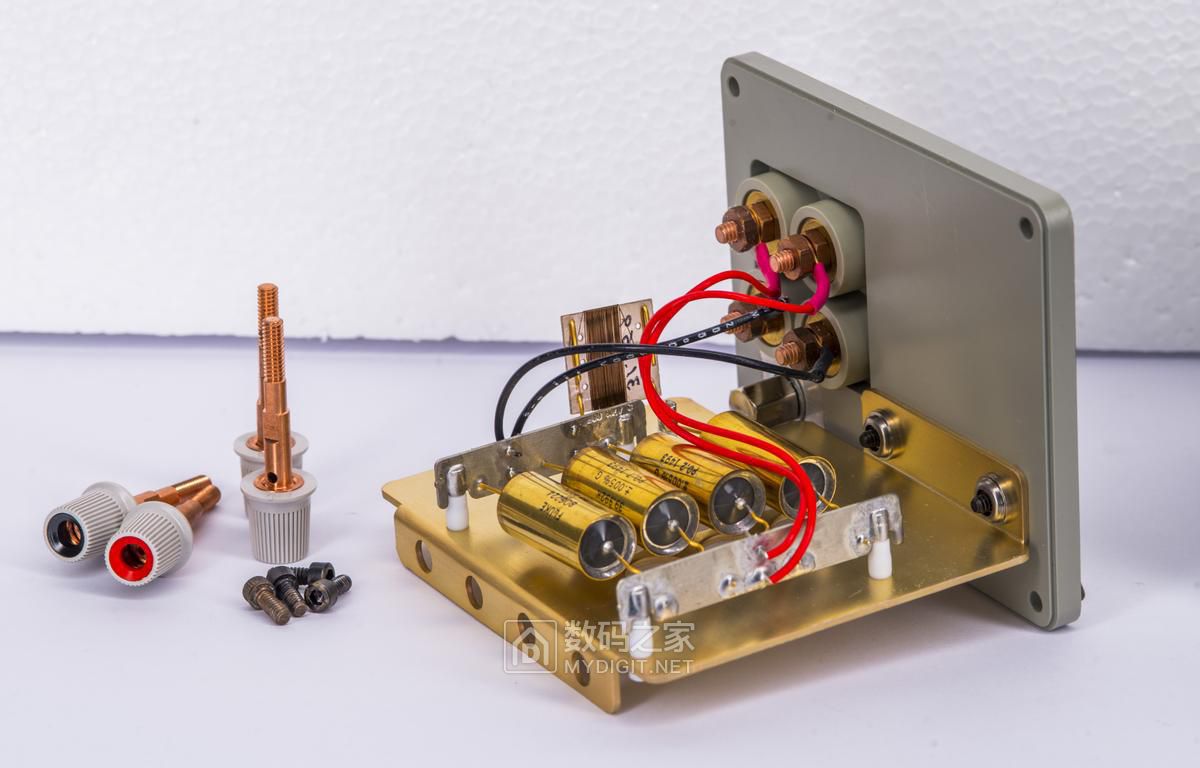

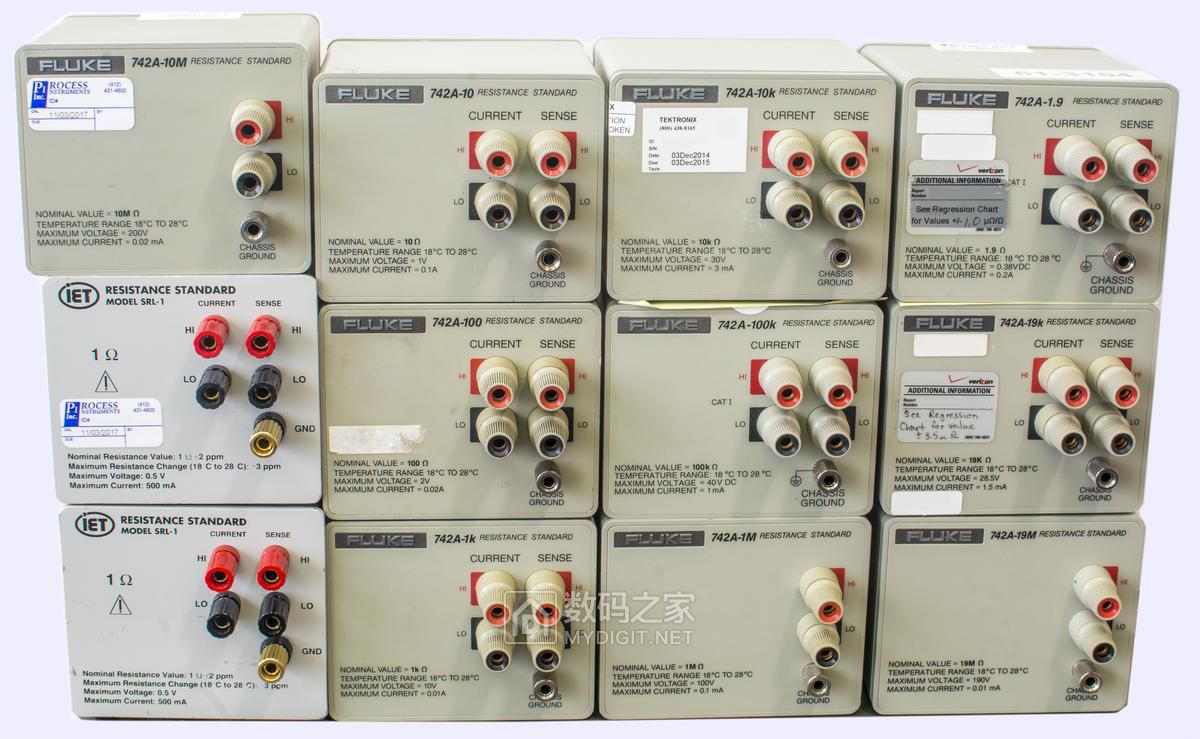

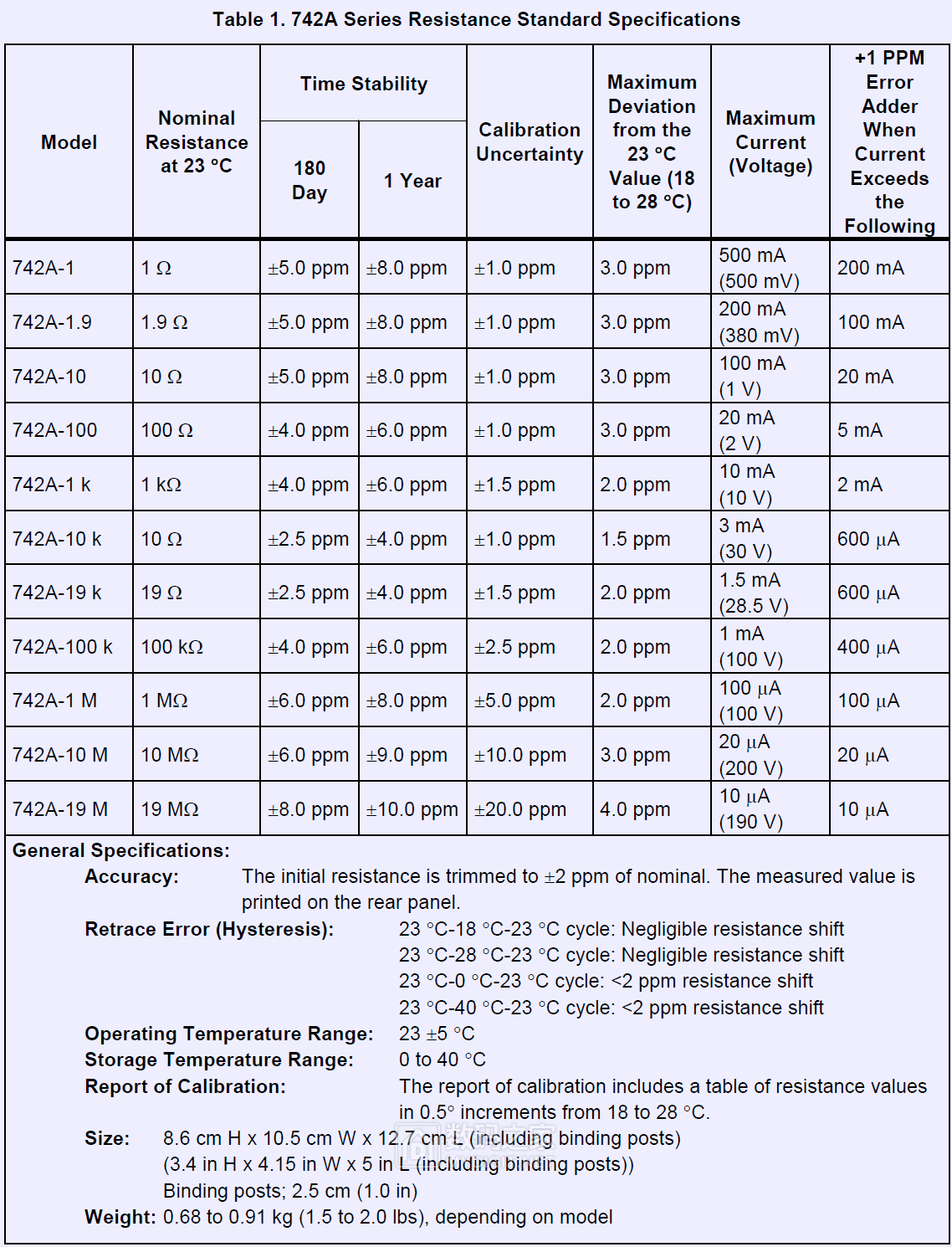

闲逛时在外网看到Fluke 742A标准电阻的拆机图。里面全是金封电阻，这系列的标准电阻价格不菲，在小黄鱼上也要好几千软妹币一台。

吃烧饼喝三鹿

这个真高端
看起来就高端

我是不会修

现在好几千你都买不到，没有卖的。

wjqok

做工这么寒酸

cxtoday01

用于现场电阻校准

sdaviy

靠引脚焊锡来调整精度吗
谁立标准就是谁说了算，这就是话语权

人艰不拆了

哈哈，原来里面这样啊

mzwbs1970

做工这么寒酸

majiwu1234

做的很大气，感觉很好看；我也用不到，买这个玩意做什么，难道当手把件，天天抚摸？一文钱不值啊。

dayibalang

拆机图还是很有用的。我记得本坛以前有人问过多个采样电阻并联的四线连接怎么连。他应该仔细看看这个图。

dayibalang

mzwbs1970 发表于 2024-8-22 14:04
做工这么寒酸

再怎么说也是金封线绕。和esi的比不算高级。但要说寒酸…，坛友这眼光起点可是够高的

joanzeng0325

dayibalang 发表于 2024-8-22 16:16
拆机图还是很有用的。我记得本坛以前有人问过多个采样电阻并联的四线连接怎么连。他应该仔细看看这个图。 ...

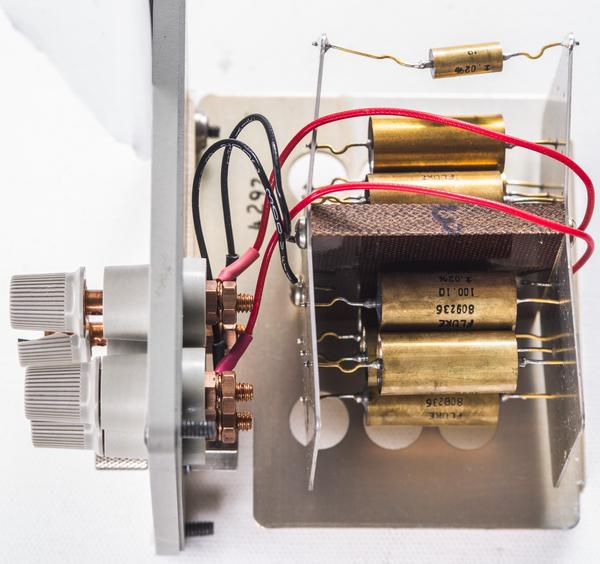

四线连接，这张图看得更清楚些。

石墨

wjqok 发表于 2024-8-22 13:00
做工这么寒酸

你以为是音响堆料啊

dayibalang

石墨 发表于 2024-8-22 16:46
你以为是音响堆料啊

音响不少所谓的堆料其实是炒作的，本身不值什么。但这里面几个电阻确是真正重工厚料，热处理的evan合金电阻丝，invar合金壳+两端熔凝玻璃封装，低热接线柱。如果一个音响里电阻都用这个级别的需要多少钱？

人艰不拆了

joanzeng0325 发表于 2024-8-22 16:43
四线连接，这张图看得更清楚些。

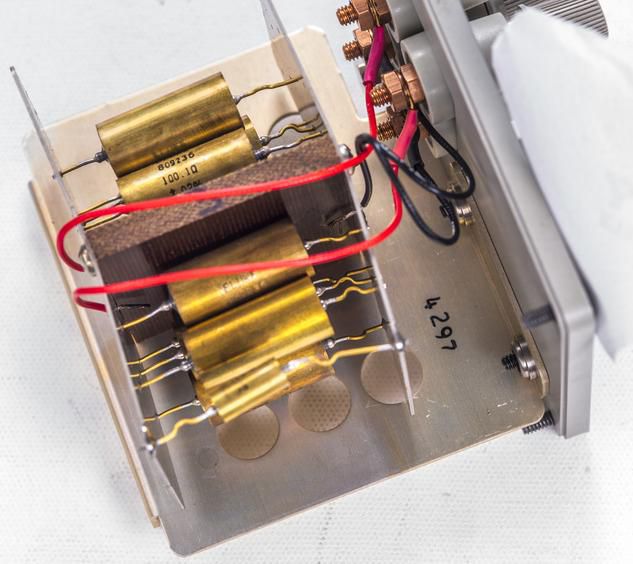

怎么还带一个云母片电阻啊，难道这个电阻也很厉害

dayibalang

人艰不拆了 发表于 2024-8-22 17:04
怎么还带一个云母片电阻啊，难道这个电阻也很厉害

微调补偿用的，单纯靠串并联凑的难度太大。

石墨

人艰不拆了 发表于 2024-8-22 17:04
怎么还带一个云母片电阻啊，难道这个电阻也很厉害

你的电阻就是从这拆的吧

liding

这个真不错呀！！！

2n3055

人艰不拆了 发表于 2024-8-22 17:04
怎么还带一个云母片电阻啊，难道这个电阻也很厉害

那个云母片线绕是用来微调阻值的，避免主电阻误差造成的不合格产品。

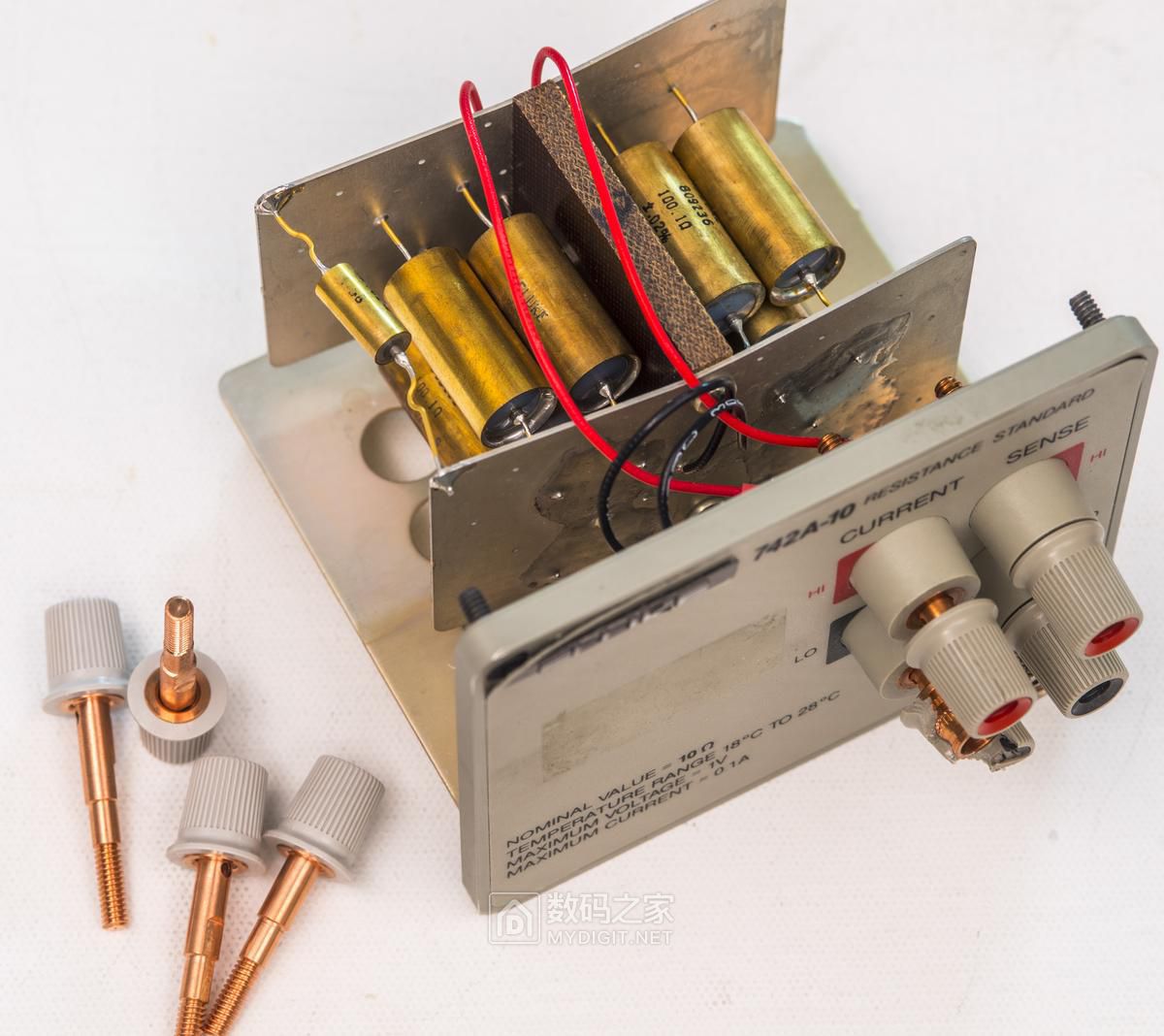

以上面那个724-10为例，10Ω阻值是由10个100.1欧的主电阻并联出10.01Ω，然后再通过并联小电阻达到额定误差的10Ω。
这么做的好处就是几乎不受主电阻误差的影响，哪怕主电阻阻值超差，只要稳定性合格就可以用，减少废品率（精密金封线绕生产成本很高）
而且通过并联小电阻降低阻值，小电阻的误差也会被稀释N个数量级，即便小电阻不太稳定，它的产生的这个误差也不会撼动整个电阻阵列的误差。
可以算算并联多大的电阻能让10.01Ω变成10Ω，然后它变化多少能够让10Ω的阵列超过误差标准。

zhucewangjue

焊接用的是镉锡，为的是热电动势最低，接线柱是紫铜或者碲铜，也为了热电动势最低。能成为标准，不论等级高低，肯定是有一定实力的。
