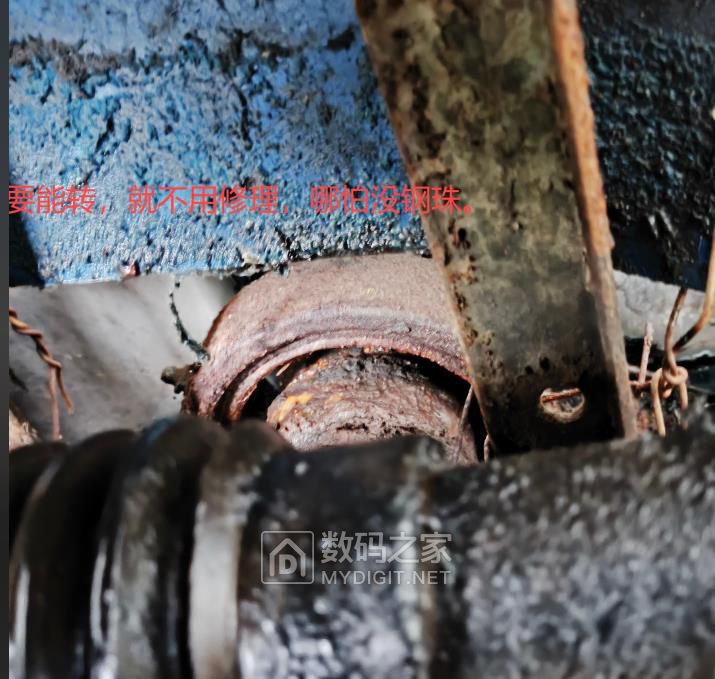

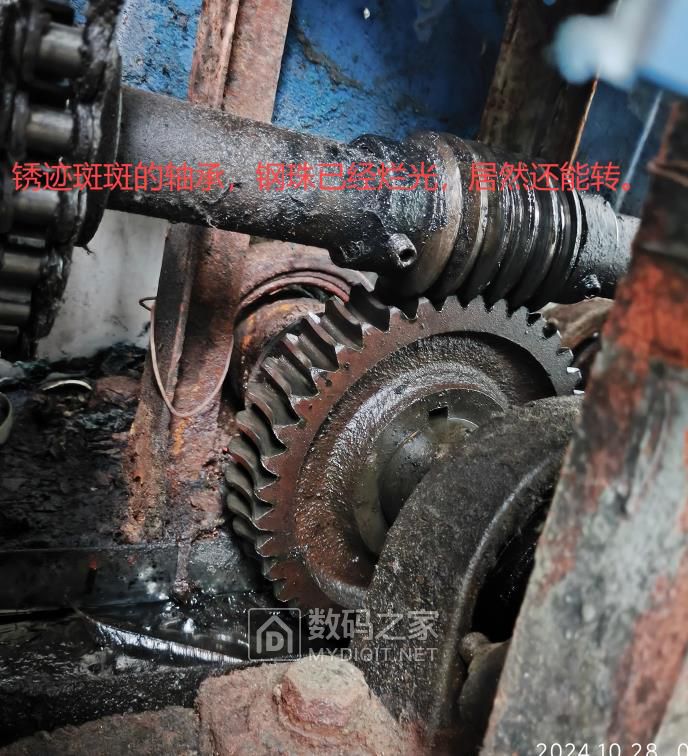

10 月25号接修一台喷射式绞纱染色机，到现场后看机器成色很差，属于破烂级别了，轴承的钢珠都烂完了还在用。每天的工作任务还挺强，基本上连续运转。故障现象是转管转动后停止时位置不正，颜料水喷射歪了，影响绞纱染色的色彩均匀度，成品损耗很大。
首修过程：

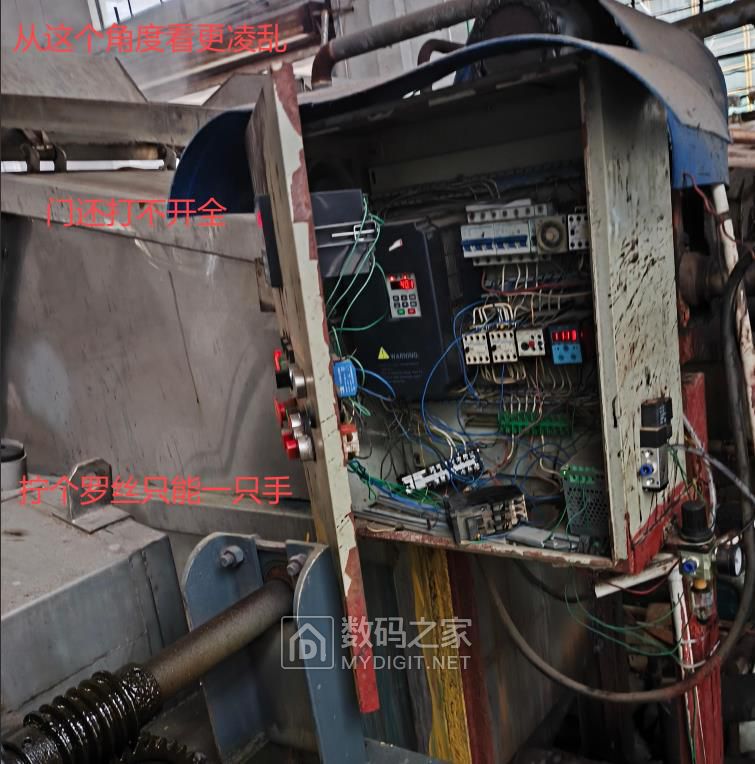

看控制箱内部线路极为凌乱，一时也无从下手，先观察电路组成再研究控制原理吧。

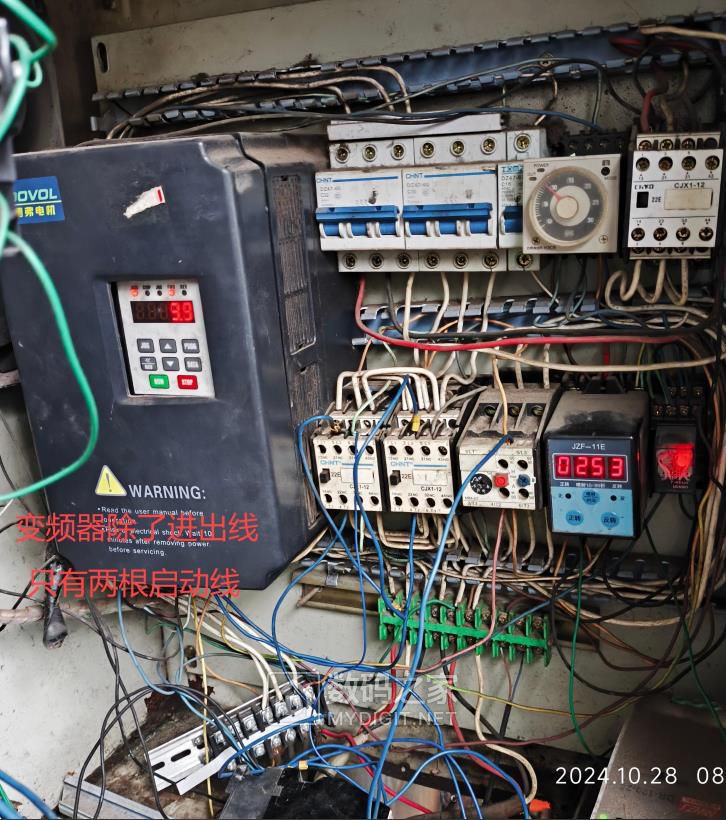

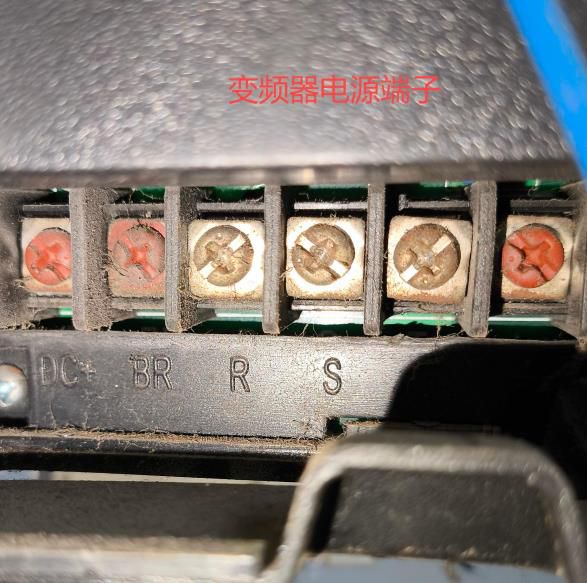

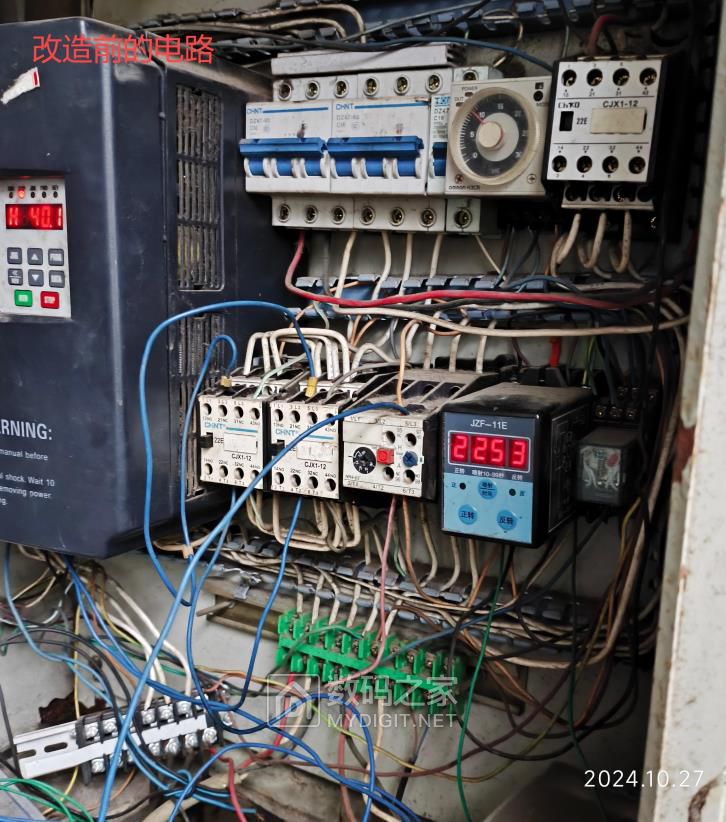

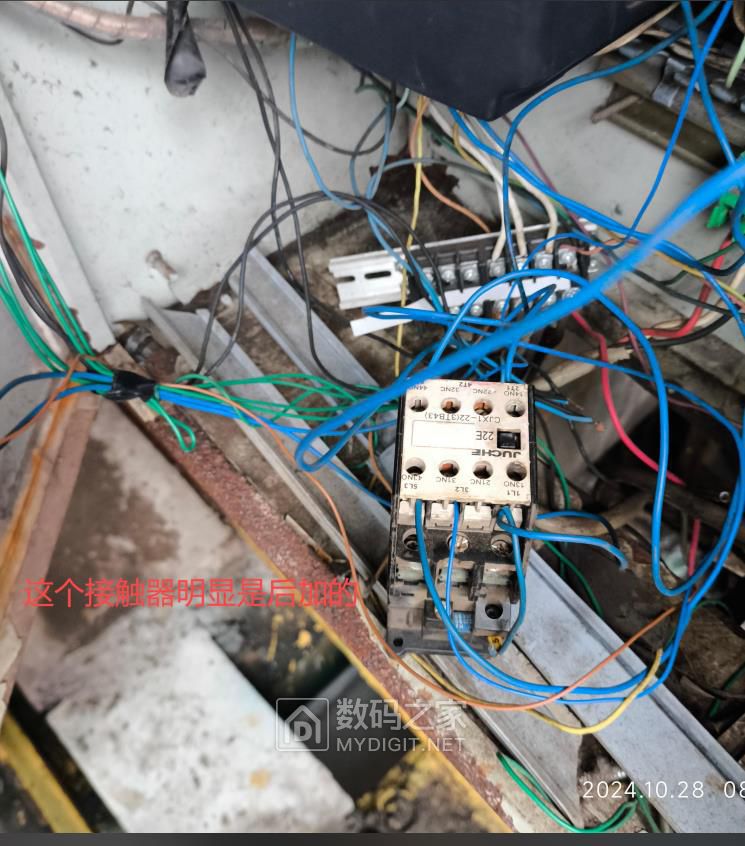

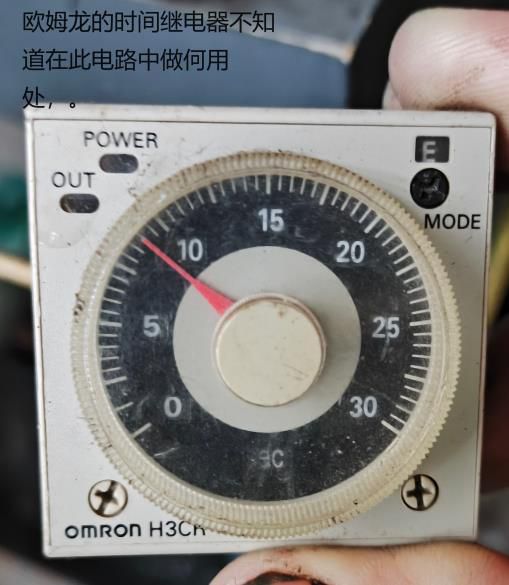

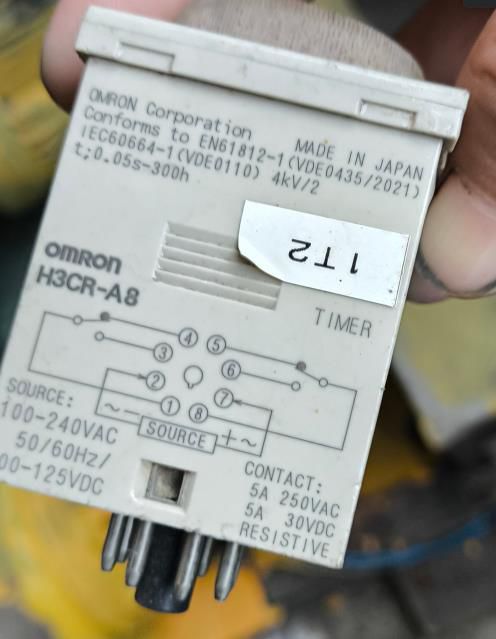

三相五线电源进入电箱后经一接线 排后接入各分路空开（没有总开关),第一路三相电经20A空开进入一只CJX1-22(3TB43)接触器后进了变频器的电源端子，这是消耗喷水用的；另一路三相电经10A空开后进入两只接触器，是(染色管正反转用的。第三路是单相的控制电源。另外还有一只60秒的时间继电器，一只没见过的双向控制时间继电器，一只220伏8脚继电器，一只转管电机保护继电器，控制箱底部还躺着一只不知什么功能的CJX1-22(3TB43)交流接触器。

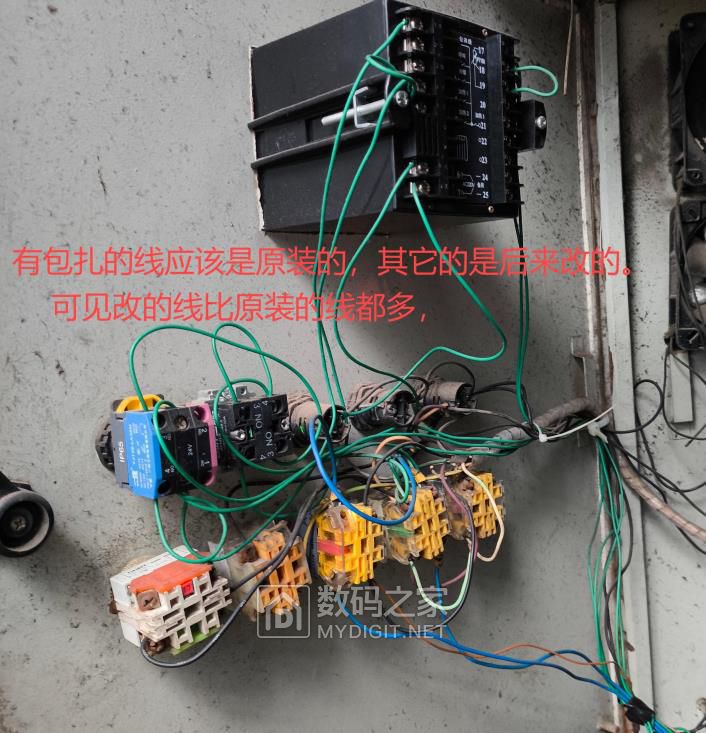

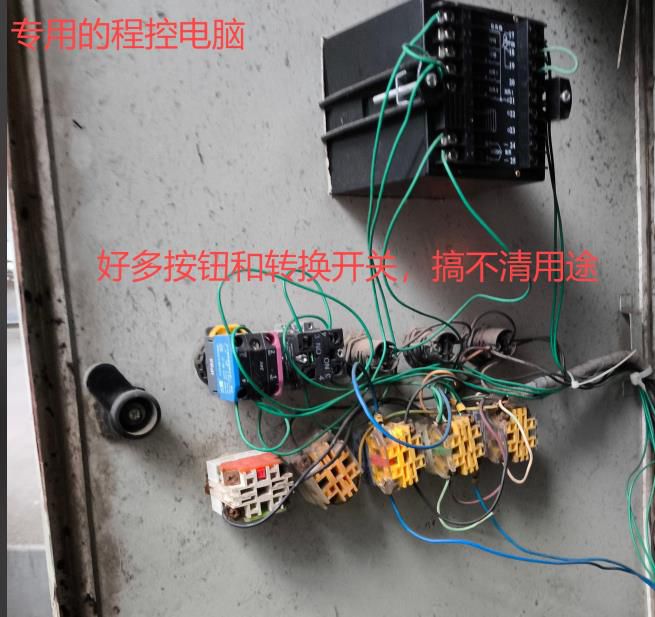

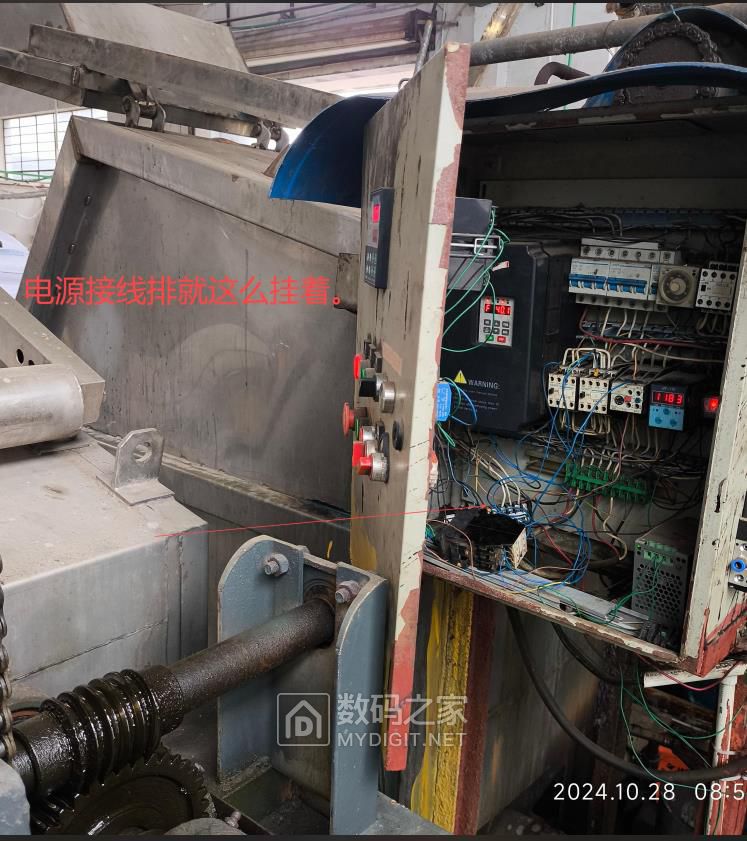

控制箱门上安装了一只专用的染色工艺程控器，有一根温度线接在上面，还有一只低压常闭型接近开关，三只指示灯分别是电源指示，喷水指示，转管指示。其它有两只按钮分别是开机和停机用的，其它的开关也记不清是什么作用了，躺在底部的一只是24伏导轨开关电源，估计是给接近开关供电的。躺着的那只接触器，很明显是前一个电工维修无果后加装的，至于他改了多少电线，只有天知道了。这更是加剧了跑电路研究工作原理的难度，反正整个机器的电路是极为零乱。

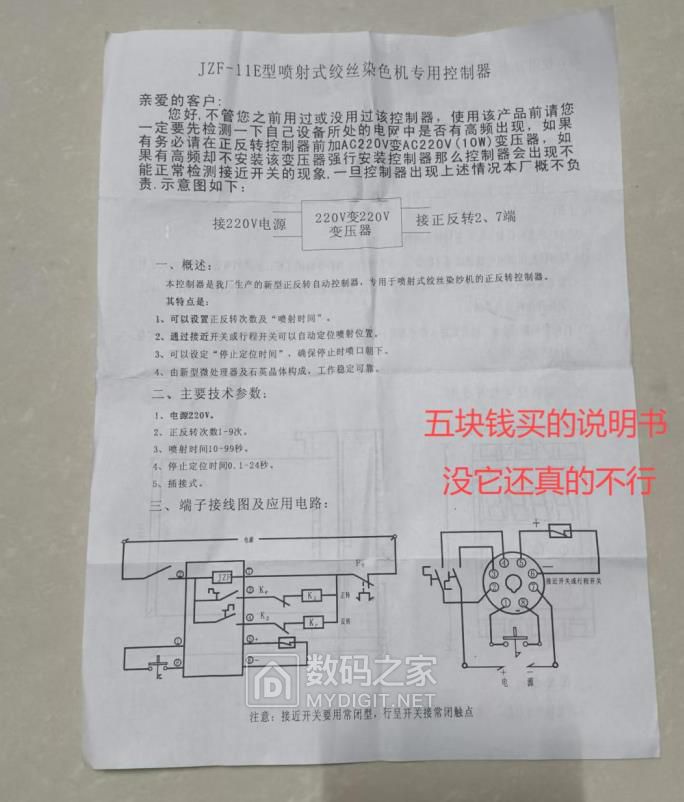

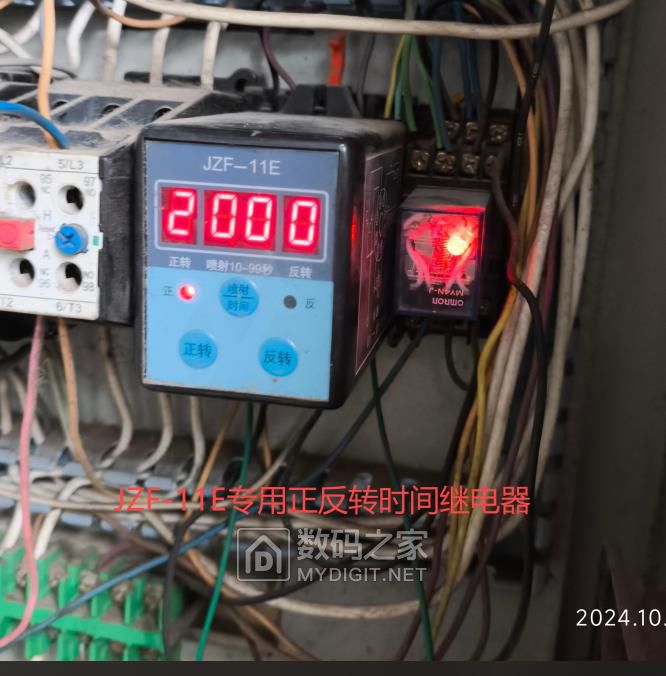

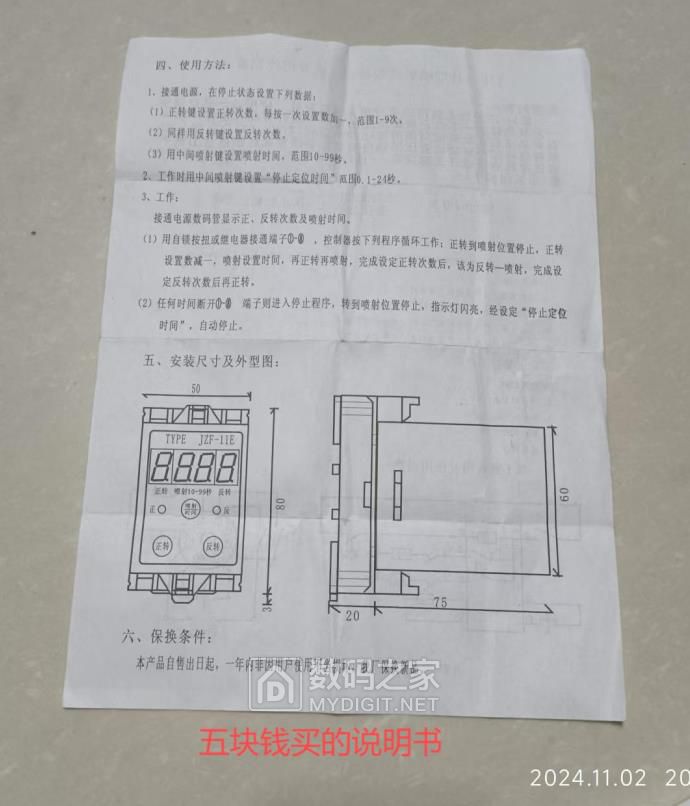

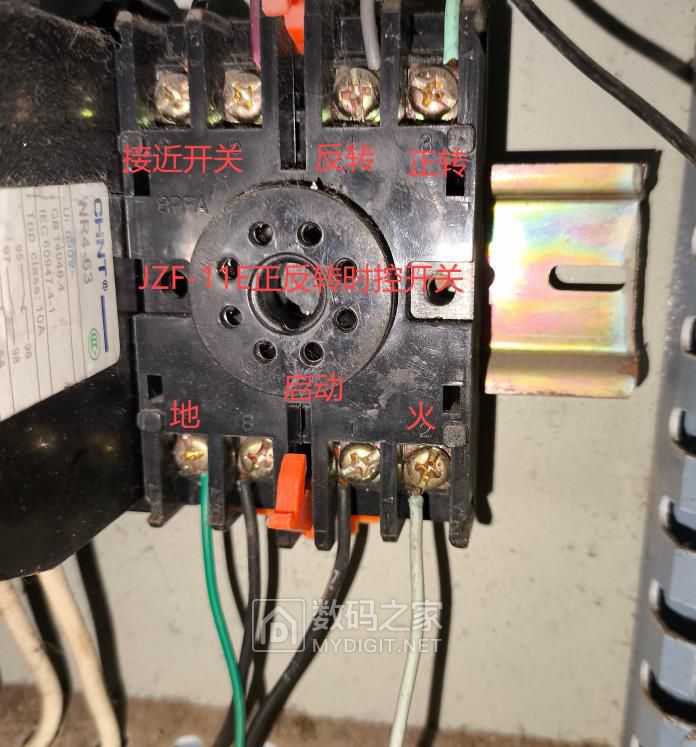

看了半天没头绪，工人等着用就开机了，用了半小时，故障居然消失了。莫名其妙。拍了些照片回府。吃晚饭时电话来了，又坏了。也正常，还没修呢。能好就怪了。想着故障可能是专用的那个JZF-11E正反转时间控制器引发的，但没接触过这个品种，不会弄哇。赶紧上网找说明书，无果，万能的马宝有这产品，200块一个（还以为五六十块一个），舍不得买，发了五块钱红包传了一份说明书，其实也就是一张照片。在家里看了半天，基本明白了控制过程，关灯抱老婆，被推开了，独睡到天明。
二修：
到场后先开机，正转时，测专用时控开关3脚有220伏电压，4脚没电压，正常。四分钟后反转，3脚没电压，4脚 有电压，正常。但转管应该转360度再停止的，只转了270度左右就停了。怀疑是里面接触不良，于是把别的好机子上的控制器拆来试机，好了。试了半小时没发现问题。修理工作完成。通知老板购买新的时控开关，打道回府。一个小时后电话在又来了，我一看号码，就知道9成是故障又来了。果不其然，又坏了。而且是我拆过时间控制开关的那台也坏了。这下麻烦了，医烂脚菝个洞，不好交待了。赶紧驱车前往。
三修：

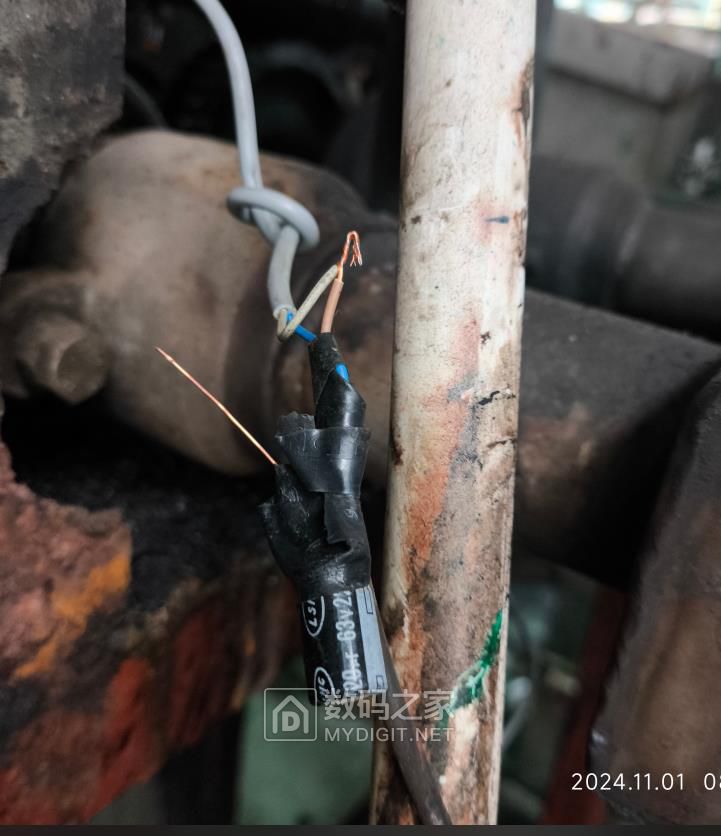

先检查那台原先好的那台，仔细观察发现问题，一根线松脱了，只有反转没有正转，接好就正常工作了。但这台哪里坏还是没有头绪，后来发现门上开关那里有一根线脱落了，接回去开机试机工作正常了。终于松了一口气。正好上班的单位有机器坏了，赶紧回厂。您以为维修到此结束了吗？既然有此一问，当然没有结束。五点钟时电话又来了，还是原来故障没修好！头都要炸了。
四修：

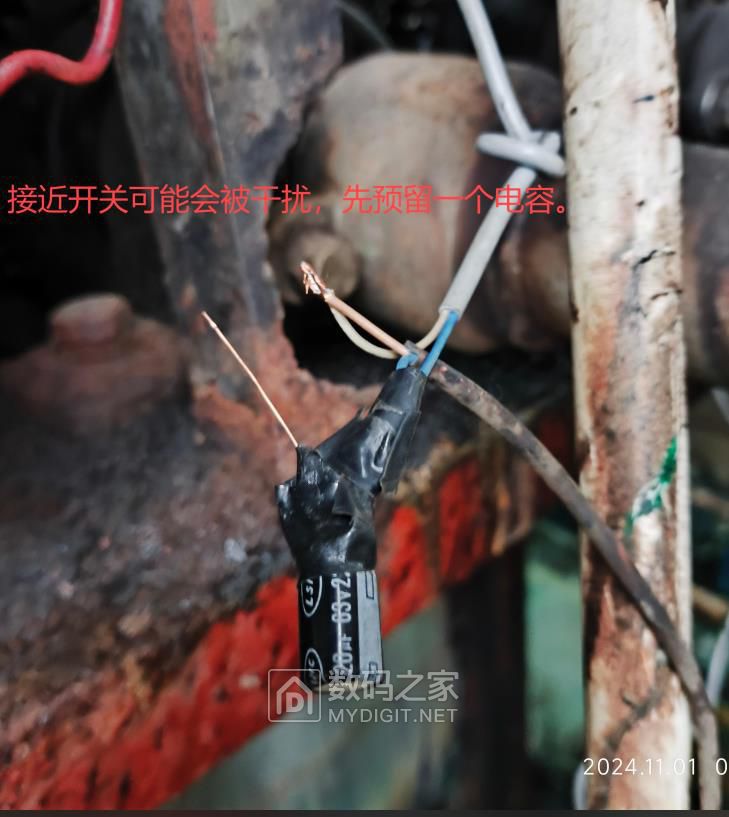

怀疑是操作面板上的开关接触不良，用短线连接应该接通的开关端子，又在接近开关上并了个470UF的电容抗干扰，试了半小时，没发现问题。于是把开关换了试机正常就回了。这回应该好了吧？想多了，这故障跟我杆上了，没好，时好时坏，修了这么多次没好，感觉挺失败的，喝了两杯闷酒，找车钥匙再去机器那里碰碰运气。车钥匙不见了，找半天，噫？车也不见了。还好车不见了，不然运气不好就是15天5000块吊销驾照。
五修：

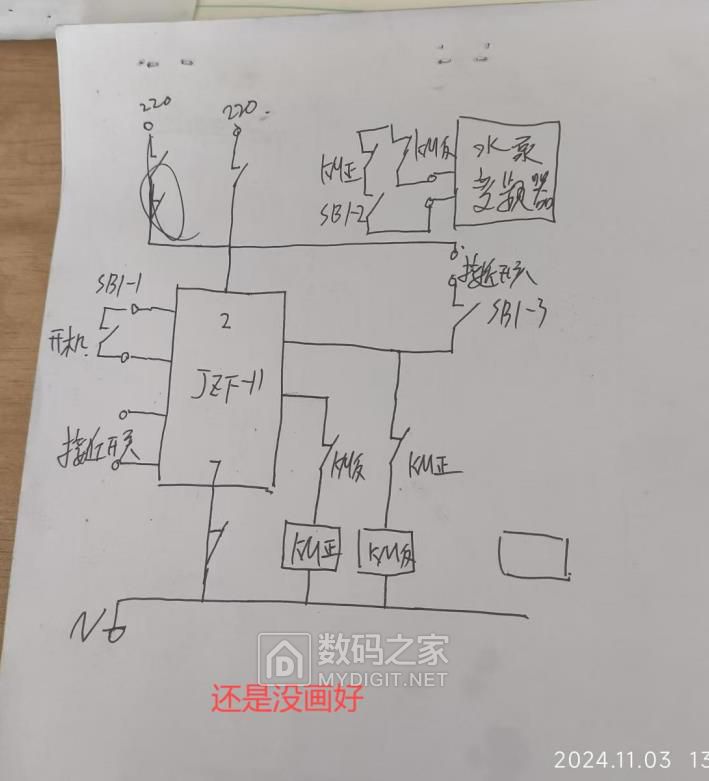

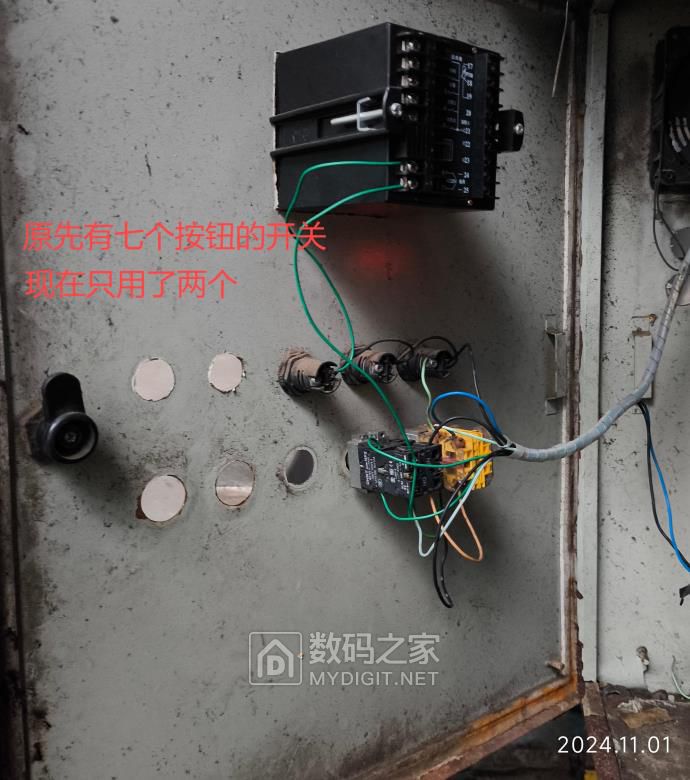

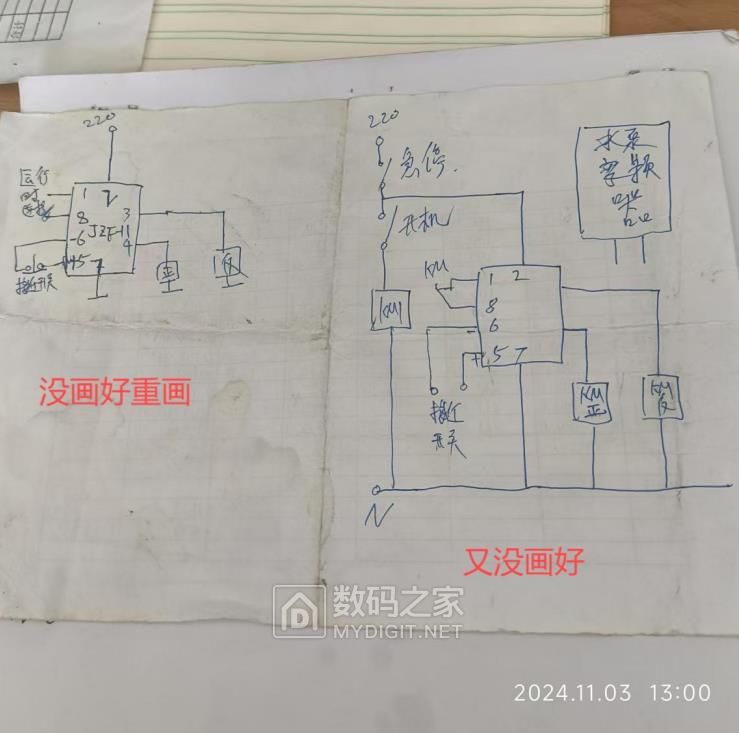

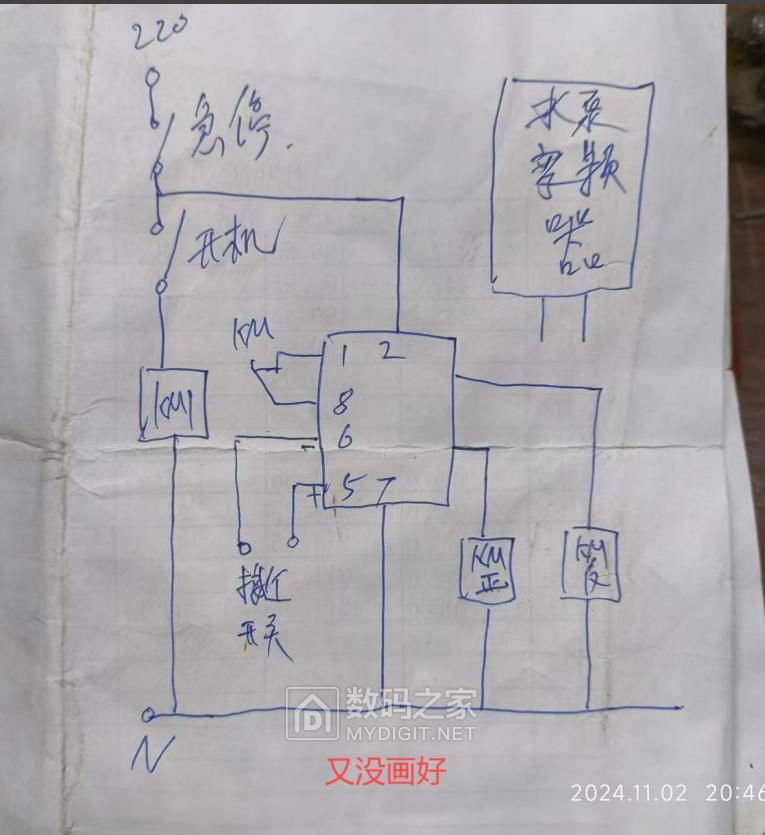

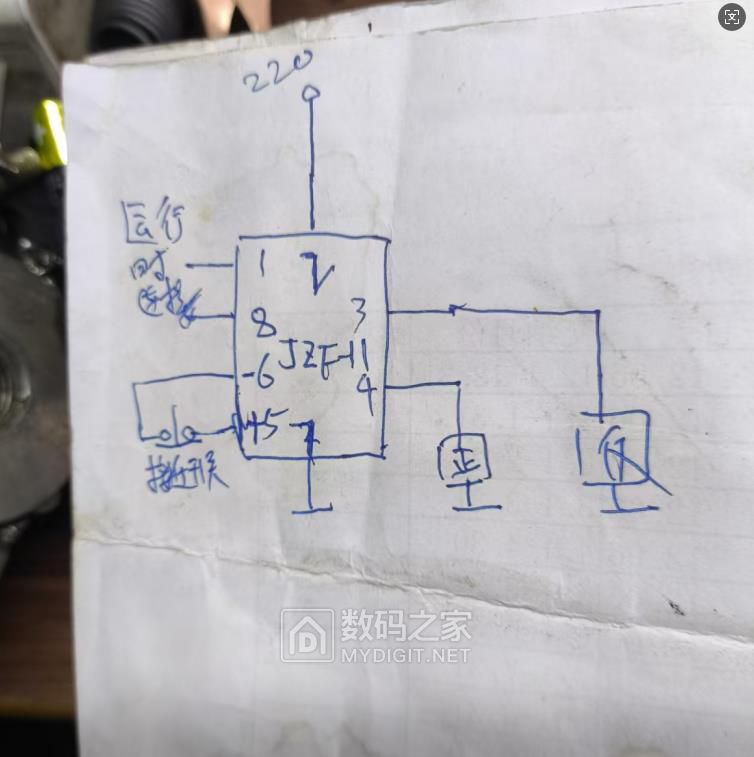

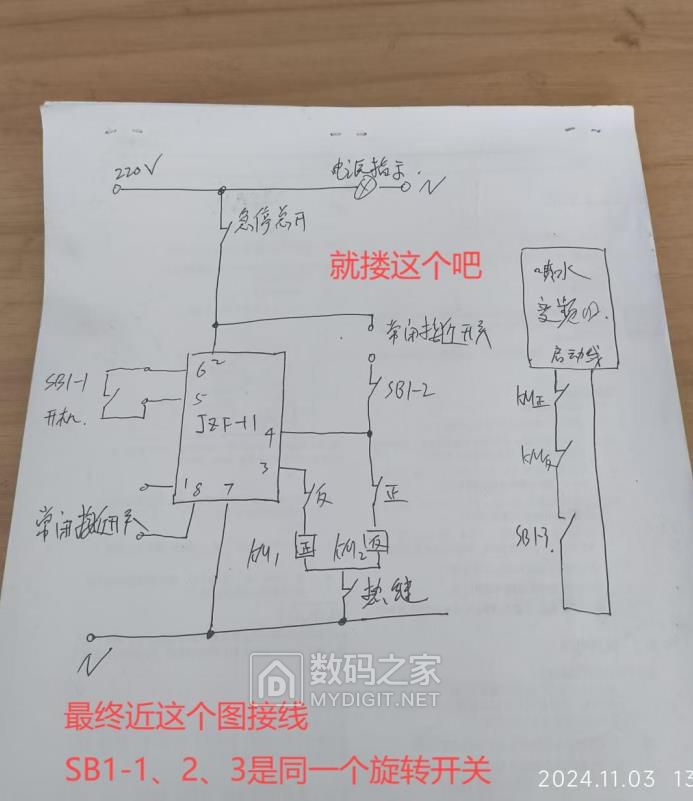

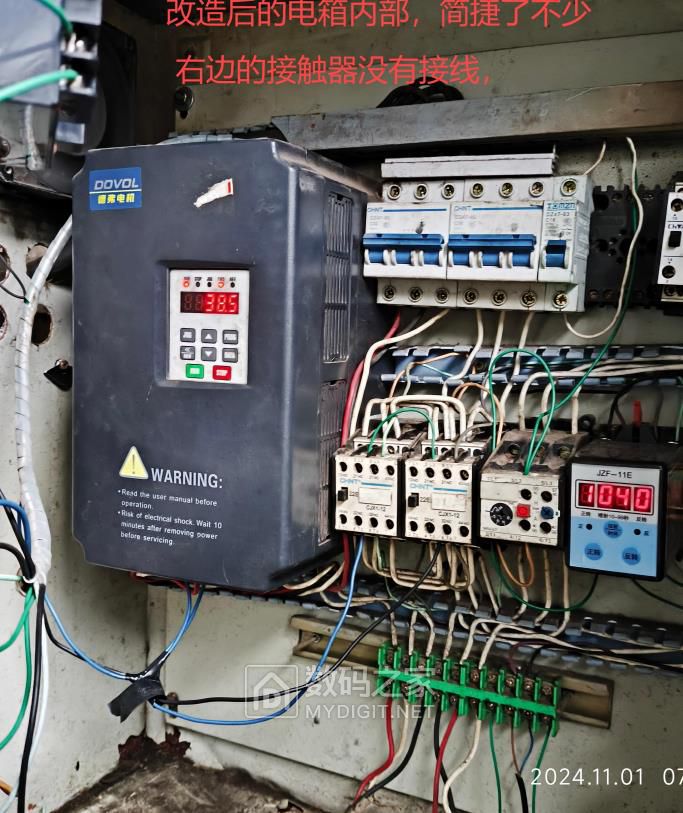

这么多次修不好，已经不抱修复的希望了，毕竟被别人魔改过的电路，我们下一位是难以捉摸上一任的脑洞的。天知道他拆改了几根线。这次和老板打过招呼后直接说重新制作一个新的电路，这样下次维修就不是问题了，老板说可以，但是要快。口气明显不太耐烦了。其实我为什么迟迟不重新制作新的电路呢，是因为这个新电路我也没有绝对的把握。要是失败了就没法复原了。现在是骑虎难下，不得不为。第一步就是拆除所有没用的二次线，第二步是将电源线直接接到空开上端子，第三步是变频器直接从空开取电，原先是经接触器的。第四步拆除门 上的所有开关，但保留指示灯和急停开关，急停开关右边安装一个新的旋转式操作开关。旧的锈迹斑斑的开关无论好坏全部不要。这样保证开关不会有问题，操作工的操作也很简单。第五步画电路草图，第六步开始安装控制线，先从单相空开取电后经急停开关至正反时间控制器，再后面如此这般，因文化功底不足，无法描述。

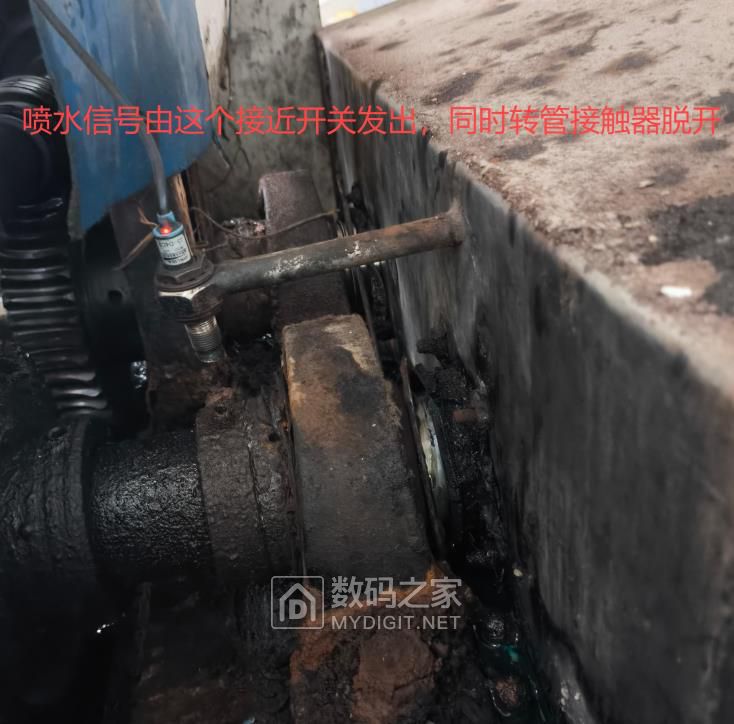

半个小时后开机试验转管电路，正常。第七步解决喷水电机的启动与停止，必需和转管电机互锁，转管时不准喷水。喷水时不准转管，这个好办，把变频器启动线经转管正反转接触器常闭触点连接就解决了。接好试了一会，正常运行。大功告成了。关机时，问题又来了，喷水变频器不停机。是因为两个接触器都释放时把变频器的启动线 接通了。

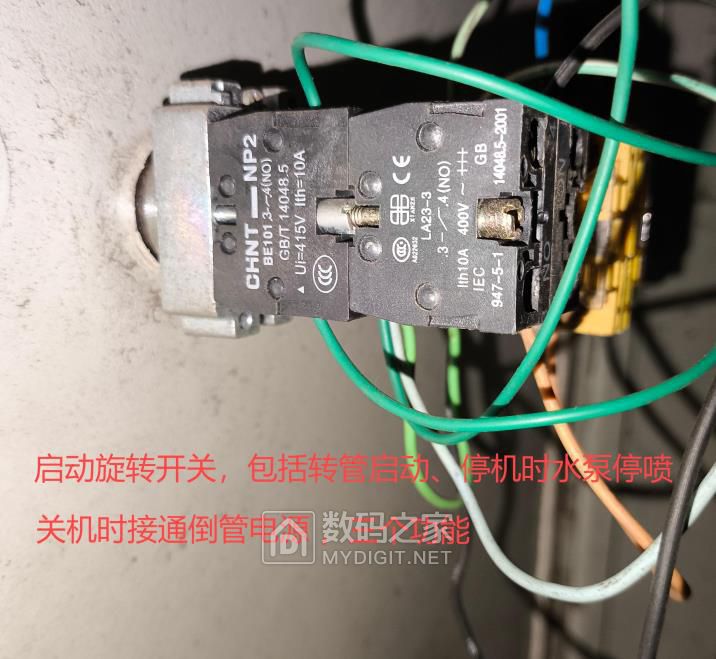

想了半天 ，先是想用个小继电器实现停机时启动线断开，但仔细一想这个线路有些复杂，相当于要用继电器做个反相自锁电路，还得把刚拆了的24伏直流电源装回去，太麻烦了。后来终于想到在操作开关上加了一组常开触点，停机时将喷水变频器启动线断开，简单完美的解决了不停机的问题。至此电路已经改造完工，试机后回府。这回没问题了吧？没有！没有！还是没好！因为我刚回家了，就接到电话说倒管功能没有了！倒管？倒什么管？什么是倒管？还要有这个功能才算修好？怎么不早说？我压根儿不知道还得有这么个功能啊？
六修：

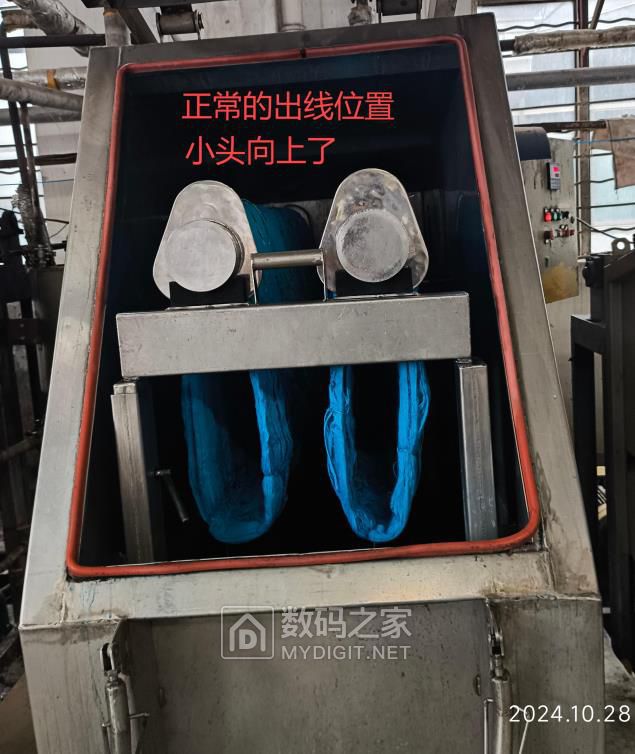

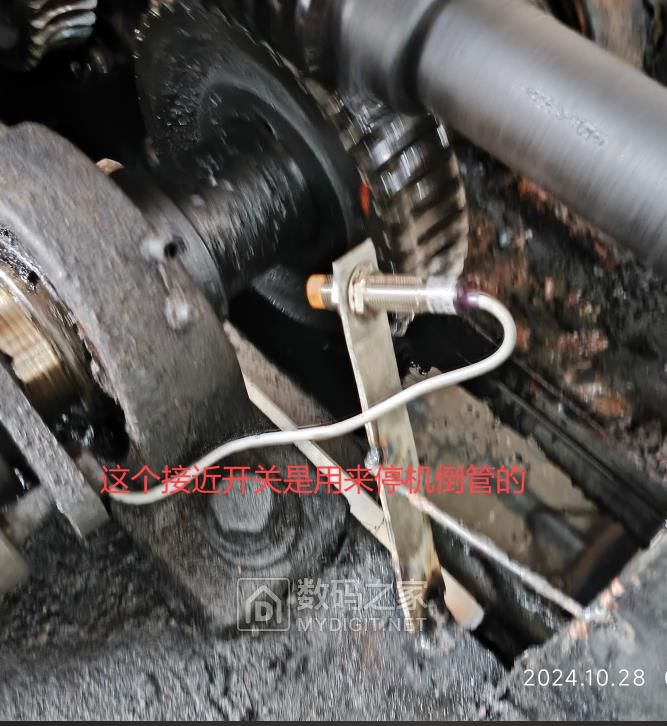

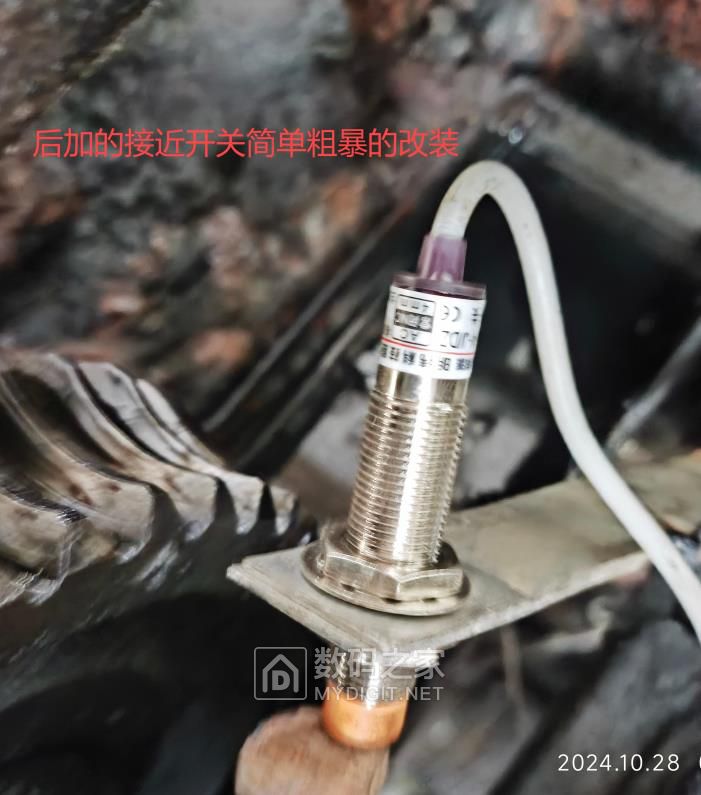

先找工人了解什么是倒管，意思是正常喷射时大头向上，停机收绞纱时大头要向下，不然绞纱好粗的一捆拿不下来，（估计得有20厘米粗的一捆，大头向上时间距只有15厘米左右。强行拉下来会扯断纱线，会造成后面无法纺纱成筒，这损失每天估计就上千了）。吓死我了。怎么办呢？好不容易刚做完的电路根本没考虑这个功能，再由于停机时转管可能在任何位置，不能用时间继电器的延时功能解决这个位置问题，想了半天也没招。最后想了个粗暴的招，又在操作开关上加一组常闭触点，在转管轴上加装一个接近开关，停机时旋钮接通这组电路，强行将转管转到小头向上时停机，算是不伦不类的解决了这个倒管功能（比别的机器多了一个接近开关）。至此，维修算是大功告成。至今天已有很多 天天没报修，应该是好了。
总结一下：
维修跑了六趟，还有一趟买接近开关，来回 总共约170公里，耗时大约15小时。改装了一个控制箱，解决了一个至今不知问题出在哪里的故障。我应该收多少钱呢？我在微信里报了维修费600元，包括所有材料和路费，不高吧？老板就回了个：哦，那个网上买的正反转控制器怎么办？没下文了。200块我来出吗？
