Etched完成AI芯片流片：低电压提升实际算力，SRAM + HBM缓存

数码芝华士

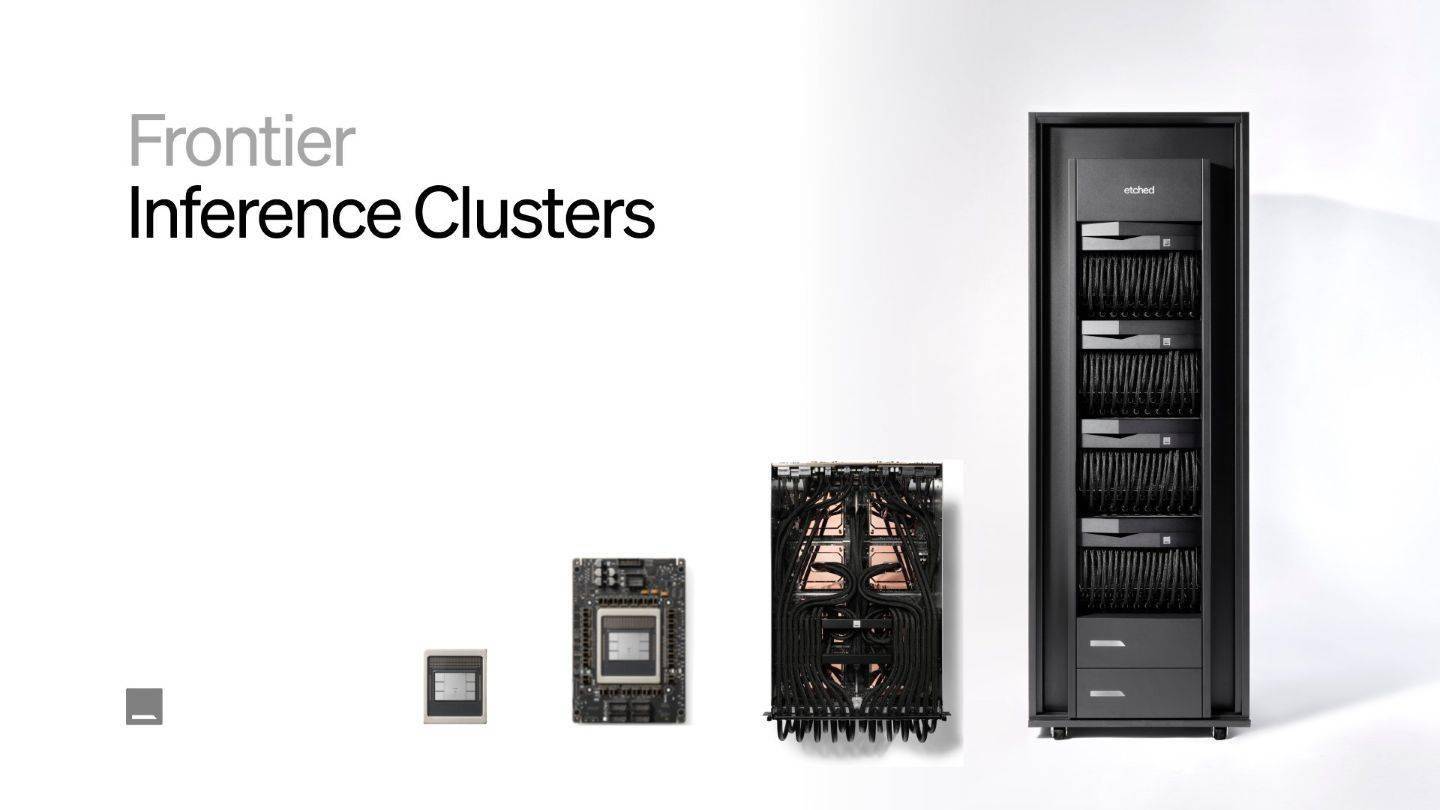

AI 芯片初创企业 Etched 当地时间昨日宣布其推理加速器芯片完成 A0 步进流片和首批机架构建。该企业获得超 10 亿美元订单和 8 亿美元 B 轮融资，首批机架产品预计 2026 年夏天出货。

Etched 表示，现有 AI 芯片在高负载下会产生大量废热，引发频率下降，最终导致实际的推理吞吐量仅有理论峰值的一半不到。

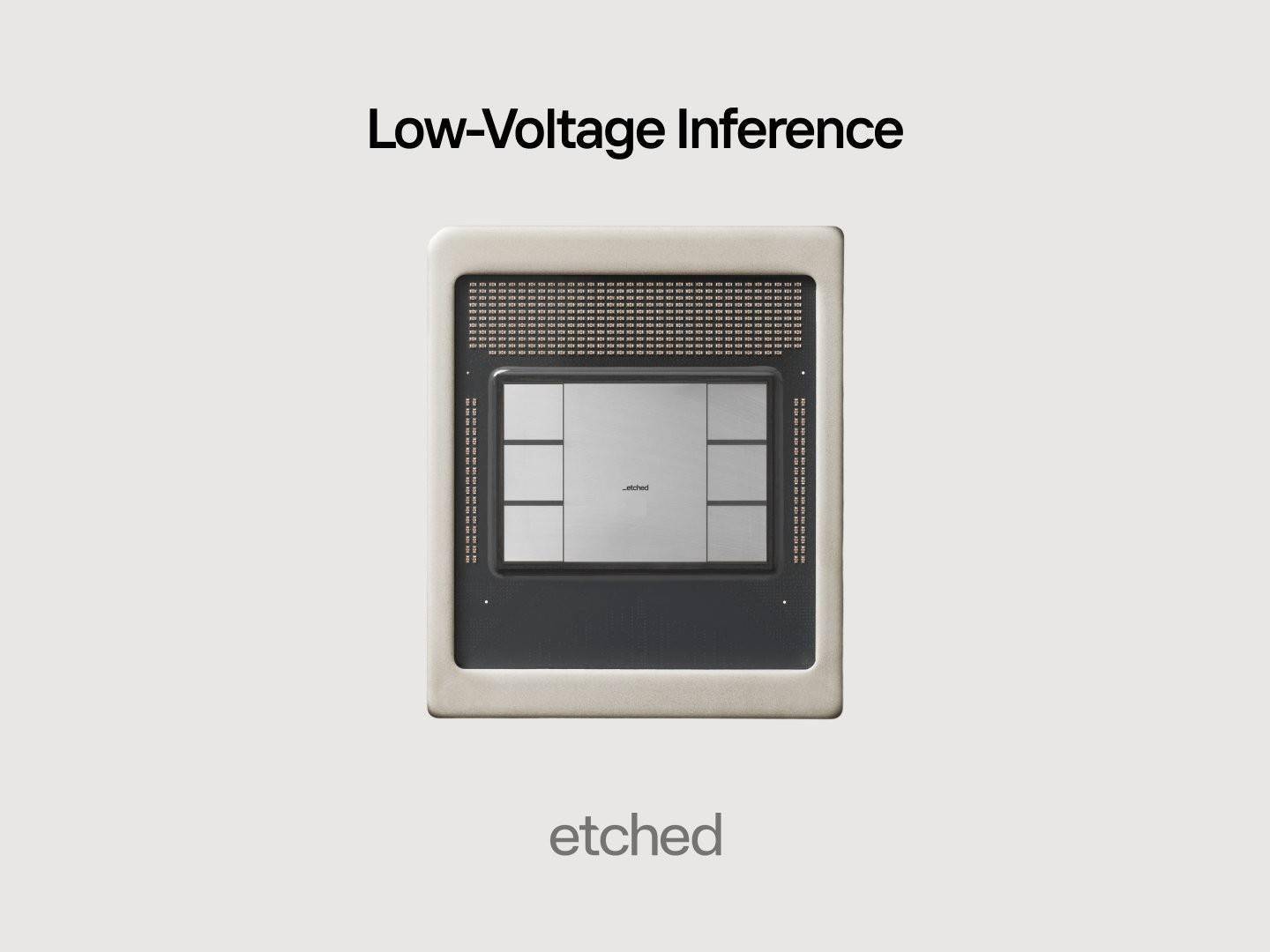

而 Etched 的台积电 N4P 制程工艺芯片采用了全新架构：得益于电路、封装、算法等多层次的整体优化设计，其数学模块电压比大多数竞品低 50% 以上，可以超 80% 的“算力效率”运行 1T 规模的稀疏 MoE 模型。

而在缓存侧，Etched 的芯片采用了片上 SRAM + 片外 HBM 的组合设计，结合高带宽互联技术，兼顾了两种方案的低延迟、大容量优势，实现了高吞吐量和交互性。
