三星计划改造在建研发设施产线，以2纳米工艺生产HBM基片，专供NVIDIA

麻薯滑芝士

喂，各位正窝在电脑前一边啃着外卖一边刷着半导体圈最新风向、连三星和台积电每个月各自在3纳米和2纳米上的良品率爬坡进度都记得比自家银行卡余额还清楚的存储芯片发烧友，各位每天早晨开盘前第一件事就是翻看三星电子和SK海力士的美股ADR走势、连HBM4每个季度的出货量预估和对应的营收贡献都能脱口而出、甚至还能反向推算NVIDIA采购成本的股市老手，各位在数据中心机房里头戴着降噪耳机、一边盯着功率计和温度传感器面板一边琢磨怎么把那一排排服务器的散热噪音再压下去几个分贝的运维工程师，各位刚咬咬牙勒紧裤腰带攒了大半年工资终于入手了一块RTX 5090、这会儿正掰着手指头等NVIDIA下一代Rubin架构显卡上市、天天刷评测视频看到凌晨两三点的硬核游戏玩家，各位对韩国科技产业动态格外敏感、连器兴工业区哪条路通向三星半导体研发中心、哪个地块属于哪家供应商都摸得门儿清的产业链观察者和分析师，还有那些纯粹是被“2纳米”和“HBM”这两个金光闪闪的关键词炸进来的、虽然看不太懂技术细节但就是想凑个热闹学点新东西的好奇围观群众——你们今天点开这篇东西算是撞上大运了。

就在两天前的那个周五，也就是2026年8月14日，海外知名科技资讯网站Wccftech转载并扩散了一条从韩国本土科技媒体ZDNet那边独家爆出来的猛料，这条消息迅速在全球半导体圈子和AI硬件爱好者的社群里头掀起了一波又一波的讨论热潮。而到了今天，2026年8月16日星期天，这条消息的热度不但没有降温，反而随着更多行业分析机构和市场研究公司的跟进解读，变得更加引人注目。这条消息之所以能引起这么大的震动，不仅仅是因为三星要在HBM基片上用更先进的工艺，更是因为它直接把这场围绕HBM基片制造技术的竞赛拉升到了一个前所未有的高度，让原本就已经打得火星四溅的HBM4供应链博弈，又添了一大捆熊熊燃烧的干柴。

咱们先把这件事的来龙去脉、前因后果、每一个细节都仔仔细细地捋一遍，确保一个信息点都不落下。三星电子目前在韩国京畿道的器兴工业区，也就是Giheung industrial district，有一处正在热火朝天施工当中的大型研发设施。这地方说白了就是一栋全新的研发中心大楼，目前连外墙都还没完全封顶，各种工程车辆进进出出，施工现场一片忙碌。按照三星最初对外公布的建设规划，这座设施建成之后主要用于下一代半导体技术的研发攻关，里面自然会配备好几条先进的生产线来做实验验证和小批量试产。可现在风向突然变了。根据ZDNet在2026年8月14日前后从行业内部人士嘴里撬出来的独家情报，三星高层最近在内部战略会议上拍板了一个相当大胆、甚至可以说有点激进的想法：把这座研发中心里头某一条特定的生产线——具体来说就是那条内部代号叫作NRD-K Line 2的生产线——直接改作他用，不再单纯搞研发测试，而是让它承担起量产HBM内存芯片基片的重任。而且这不是一般的量产，是要用上目前全球最尖端的2纳米芯片制造工艺来干这活儿。你没听错，2纳米工艺，这可是连台积电和三星自己都还在拼尽全力攻克良品率难关、设备调试还在日夜不停进行的最新一代制程节点，居然要被拿来造HBM的基片。要知道，HBM基片这玩意儿在几年前顶多用个十几纳米的成熟工艺就能应付得游刃有余，现在直接一步跳到2纳米，这步子跨得幅度之大，在整个半导体行业的历史上都相当罕见。

根据TrendForce集邦咨询在2026年8月14日前后援引ZDNet报道所做的分析，NRD-K Line 2是三星为了抢占未来半导体技术先机，正在建设中的超大型尖端复合研发园区的一部分。三星计划在2030年之前投入大约20万亿韩元，在这个园区内打造3条生产线。其中，第一条生产线也就是Line 1已经在2024年底竣工并投入运营，而第二条生产线Line 2则从今年也就是2026年开始筹备，目前三星已经拆除了器兴园区内的旧综合技术院大楼，正在进行地基整理等基础工程。尽管此前三星内部曾经讨论过将Line 2作为DRAM量产线的投资方案，但近期这个方案已经被修改，转而建设专用的中继晶圆厂，也就是业内常说的Send-Fab。所谓的中继晶圆厂，是一种辅助性质的晶圆厂概念，主要负责接收来自其他量产线的晶圆，然后代替执行特定的核心制程工序，而不是从头到尾完整地走完所有制造步骤。这种模式的好处在于，它可以用相对较小的投资规模，灵活地为先进制程补充特定环节的产能缺口，而不需要建造一座完整的、耗资数百亿美元的巨型晶圆厂。

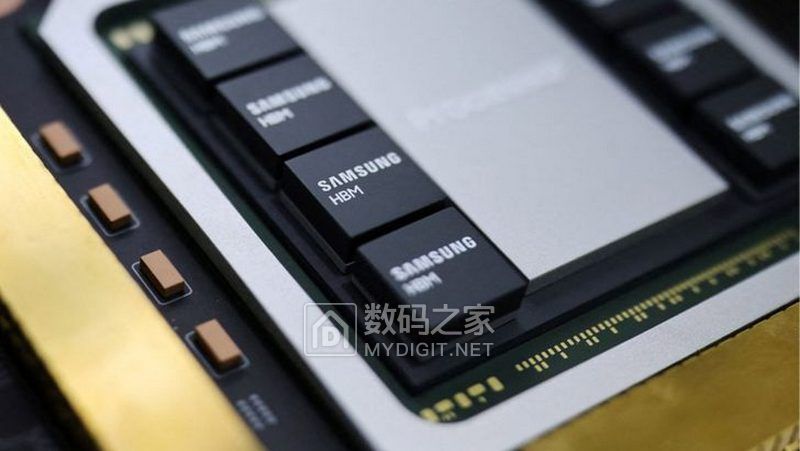

那么问题来了，三星为啥要这么大费周章地折腾？这得从HBM内存芯片本身的设计原理和它在AI计算中的核心地位说起。HBM的全称是高带宽存储器，英文是High Bandwidth Memory，这玩意儿主要用在AI计算领域，不管是NVIDIA用来训练大模型的H100、B200这些训练卡，还是用来做推理加速的各类产品，或者是AMD和Intel的AI加速器，只要涉及到跑大规模深度学习模型，基本都离不开它。HBM芯片的内部结构跟普通的内存条完全不一样，它不是一颗平平整整、简简单单的芯片，而是把好多层DRAM内存颗粒像叠煎饼一样垂直堆叠在一起，然后在最底下垫一层叫做基片的逻辑控制层，英文叫base die。这层基片相当于整个HBM模组的大脑和交通枢纽，位于垂直堆叠的多个DRAM下方，负责支持HBM与图形处理器等系统半导体之间的数据传输，是决定HBM整体性能的关键要素之一。随着AI计算的性能需求变得越来越夸张，不仅DRAM的堆叠层数从最早的4层、8层一路涨到12层、16层甚至更高，基片本身的性能要求也跟着水涨船高，成了制约整个HBM模组性能上限的关键瓶颈。

最早的HBM1和HBM2时代，基片基本上就是用普通的逻辑工艺做的，没什么太高的技术门槛，存储芯片厂商自己就能搞定。但到了HBM3和HBM3E这一代，情况发生了质的飞跃。因为数据传输速率和引脚速度相比上一代有了成倍的提升，原来的工艺根本扛不住那么高的频率和那么大的数据吞吐量，厂商们不得不第一次把目光投向了集成电路代工厂的先进逻辑节点工艺。这一步在产业发展史上具有里程碑意义——它标志着HBM基片正式从“存储厂自己随便搞搞就能对付”的初级阶段，迈进了“必须依赖尖端逻辑代工厂的先进工艺”的全新时代。于是基片开始从20纳米一直往下走，一路走到16纳米、14纳米，直到12纳米，才算勉强满足HBM3E那恐怖的带宽需求。这个过程中，基片的设计复杂度也大幅提升，不再只是一个简单的接口桥接芯片，而是集成了越来越多的逻辑功能和控制电路。

而这还远远不是终点。真正让基片工艺迎来第二次革命性升级的，是目前已经在新一代AI产品上大规模采用的HBM4内存。这里得提一句，NVIDIA前不久刚发布的Rubin架构芯片，就是用的HBM4内存。HBM4之所以对基片提出更高的要求，主要是因为HBM3E已经把数据速率推到了一个非常高的水平，再加上HBM4采用了更宽的总线接口和更多的硅通孔，英文叫Through-Silicon Vias，简称TSV，这些技术上的重大变化使得基片必须拥有更强的逻辑处理能力和更低的功耗，才能在维持高带宽的同时不让发热失控。于是，传统的存储芯片制造商发现自己搞不定这么复杂的基片设计了，只好把这块业务外包给了专业的晶圆代工厂。台积电和三星自家的代工部门——三星Foundry——就这样接过了制造HBM基片的接力棒。台积电这边拿出了两种方案供客户选择：一种是相对成熟的N12节点，也就是12纳米工艺，适合对成本比较敏感的项目；另一种是更先进的N5节点，也就是5纳米工艺，适合追求极致性能的高端应用。而三星之前也官宣过，他们打算用4纳米制造工艺来生产HBM4的基片，这个决定是在2026年早些时候公布的，当时业界普遍认为4纳米已经是一个非常激进的选择了。

根据集邦咨询的数据，三星的HBM4在2026年2月12日就开始量产，其商用产品超越了JEDEC标准规定的8Gbps大约46%，达到了稳定的11.7Gbps，最高甚至可以跑到13Gbps，每个堆栈的最大带宽达到了3.3TB/s，相比HBM3E的1.2TB/s提升了2.7倍。三星这套HBM4采用的就是自家晶圆代工的4纳米逻辑基片，搭配1c DRAM，也就是第六代10纳米级别工艺。这个4纳米基片不再是HBM3E时代那种被动的12纳米路由层，而是集成了主动内存控制器，能够与加速器的SoC进行协同优化。这就是为什么三星敢于在HBM4这一代扬眉吐气——它是全球最早量产HBM4、也是最早为NVIDIA供货的厂商，从量产初期就实现了稳定的良品率和行业领先性能。

但现在，仅仅过了几个月的时间，三星居然又想更进一步，直接跳过中间的各种过渡选项，一举跳到2纳米。根据ZDNet在2026年8月14日前后发布的报道，三星正在认真评估把器兴研发中心那条NRD-K Line 2生产线改造之后用于2纳米基片制造的可行性。不过报道也明确指出，由于这个设施预计还要大约两年才能正式建成并投入使用，也就是大概在2028年下半年才能运转起来，所以三星的这些计划目前还处于草案和初步评估阶段，随时都可能根据实际情况和市场变化进行调整。换句话说，这事儿虽然八字还没一撇，但三星的战略方向已经非常明确了——他们要在HBM基片上用全世界最先进的工艺来抢夺市场份额，尤其是为了牢牢抓住NVIDIA这个大客户的心。毕竟NVIDIA的AI芯片对性能和带宽的要求已经到了近乎苛刻的程度，谁能提供更快的基片、更低的功耗、更高的良品率，谁就能在HBM供应链里占据更有利的位置。

根据TrendForce等市场研究机构在2026年8月14日前后发布的分析报告，NRD-K Line 2目标在2028年下半年启用。按照最新的规划方案，它可能会被用作晶圆代工的“Send-Fab”模式——这种模式并不是完整地承担所有晶圆制造流程，而是从其他量产线接收已经完成部分工序的晶圆，然后负责其中某些特定的工艺环节，以此来补充先进制程的整体产能。一位熟悉三星内部业务规划的人士在接受采访时透露：“三星电子正以2028年下半年投产为目标，建设NRD-K 2号线，并且已经确定将其用作代工晶圆厂。由于NRD-K 2号线的晶圆厂规模相对较小，将采用‘小尺寸晶圆厂’的模式运作，这有助于扩大尖端半导体的生产能力。”不过这位消息人士也坦承，由于距离目标投产时间还有整整两年，而且目前设备采购订单还没有正式下达，未来具体的投资方向和产能规模仍然保留着根据市场变化随时调整的空间。换句话说，NRD-K Line 2的最终用途到现在为止还不能说是板上钉钉的事。

根据集邦咨询在2026年8月14日前后发布的报道，三星计划将2纳米工艺用于未来的定制HBM及HBM5，也就是第八代HBM。根据ETNews的消息，HBM5的基片将采用三星基于GAA的2纳米工艺，因为新一代产品预计需要比HBM4E高出50%以上的运行速度。这与三星在2026年3月GTC大会上披露的规划完全吻合——HBM5的基片将从HBM4及HBM4E所用的4纳米工艺，跨代升级到2纳米工艺。三星内存开发负责人、副总裁Hwang Sang-jun明确表示，采用前沿制程虽会带来成本上升，但为达成HBM的目标性能，引入先进工艺不可避免。

与此同时，三星的老对手们也没闲着，各家都在加紧布局。SK海力士作为HBM市场的另一大玩家，早就跟台积电搭上了线，双方在2024年4月签署了谅解备忘录，联手开发HBM4的基片。根据台积电在欧洲技术研讨会上的披露，台积电将为HBM4提供N12FFC+，也就是12纳米级别，和N5，也就是5纳米，这两种基片工艺方案。其中N12FFC+更具成本效益，能够支持12层堆叠48GB和16层堆叠64GB的HBM4，每个堆栈带宽超过2TB/s；而N5基片则可以集成更多逻辑、显著降低功耗，并实现6到9微米的极小互联间距，为未来HBM4与逻辑芯片的直接键合3D堆叠创造条件。美光作为存储行业的第三大巨头，也不甘落后，同样选择了跟台积电合作，为自己的HBM4内存芯片寻找最合适的基片制造方案。根据闪存市场的报道，台积电还计划在C-HBM4E阶段推出基于N3P先进制程的基片解决方案，将内存控制器集成于基片之中，能效较HBM3E提升大约两倍，工作电压进一步降至0.75V。

这样一来，整个HBM基片制造领域的竞争格局就变得非常有意思：三星一边盘算着用自己的代工部门搞2纳米基片，一边还要跟台积电抢NVIDIA的订单；而台积电则同时服务着SK海力士和美光两大客户，手里既有成熟工艺也有先进工艺，选择的余地非常大。这场围绕HBM基片展开的工艺竞赛，实际上已经演变成了三星和台积电这两大代工巨头之间的一场正面交锋，而SK海力士和美光则在某种程度上成了这场竞赛中的“裁判”和受益者。

为了让你更直观地理解这件事的分量到底有多大，咱们不妨把时间线拉回到几年前做一个对比。在HBM3和HBM3E主导市场的时代，基片用的是20纳米到12纳米之间的逻辑节点，那时候的代工厂主要是靠这些成熟工艺来赚取相对稳定的利润，单个基片的附加值并不算太高。但到了HBM4这一代，基片直接跳到了5纳米甚至4纳米，现在三星还想一步到位干到2纳米。这意味着什么？意味着基片本身已经从整个HBM模组中的一个配角，一跃成为了决定系统性能上限的主角。基片的性能直接决定了整个HBM内存系统的天花板在哪里。你可以把基片想象成一个超级繁忙的国际机场的塔台，下面堆叠的那些DRAM层就像是无数架等待起飞和降落的飞机，塔台的指挥效率——也就是基片的处理速度和功耗控制能力——直接影响着整个机场的运行吞吐量。如果塔台太老旧、设备太落后，就算跑道修得再宽、飞机再多，也得老老实实排队等着，带宽再宽也发挥不出应有的效能。所以三星押注2纳米，本质上就是要给这个塔台装上一个全世界最先进的引擎，让NVIDIA的Rubin芯片或者其他未来的AI加速器能够毫无瓶颈地全力狂飙。

再来看看需求侧的情况，你就会明白三星为什么这么着急下重注。根据TrendForce集邦咨询在2026年早些时候发布的最新调查，NVIDIA于2025年第三季调整Rubin平台的HBM4规格，上修对Speed-per-Pin的要求至高于11Gbps，致使三大HBM供应商需修正设计。此外，AI热潮刺激NVIDIA前一代Blackwell产品需求优于预期，Rubin平台量产时程顺势调整。两项因素皆导致HBM4放量时间点延后，预期最快于2026年第一季末进入量产。SK海力士、三星、美光皆已重新送样其HBM4产品，并持续调整设计，以回应NVIDIA更严格的规格要求。与竞争对手相比，三星的HBM4率先采用1Cnm制程，在基片更采用自家晶圆代工厂的先进制程，未来将能支持相对高速的传输规格，可望成为第一个通过验证的供应商，后续在Rubin高规格产品的供给上占据优势。

更夸张的是HBM的需求增速。根据摩根士丹利在2026年早些时候发布的供应链调查，AI芯片HBM需求将由2026年的大约299亿Gb，成长至2027年的大约486亿Gb，年增大约62%。除了NVIDIA Rubin R200、Rubin Ultra之外，AMD MI455、MI500及Google TPU等AI ASIC也在同步提高HBM搭载量，显示HBM需求来源正由GPU进一步扩大至各大云端服务业者自研ASIC。由于HBM供应吃紧，NVIDIA正评估针对Rubin Ultra采取分级HBM配置，高阶版本可能搭载HBM4e 8Hi，较低阶版本则可能采用HBM4 12Hi或8Hi，以兼顾供应、成本及不同AI工作负载需求。大摩认为，若单颗GPU降低内存搭载量，可望释出有限HBM产能，支撑更多GPU出货。

NVIDIA自家Rubin R200的规格更能说明问题：这款目标在2026年下半年量产出货的GPU，每颗搭载288GB HBM4，分布在8个堆栈上，提供22TB/s的内存带宽，是上一代Blackwell B200在HBM3E上8TB/s带宽的2.8倍。该芯片采用台积电3纳米工艺，拥有3360亿个晶体管，是Blackwell 2080亿晶体管的1.6倍。NVLink-C2C互连以1.8TB/s的速度提供Vera CPU与Rubin GPU之间的一致性连接，允许在LPDDR5X系统内存和HBM4之间进行统一内存寻址。这就是HBM4以及基片性能需要不断推高制程节点的根本原因——上面跑的AI加速器越来越猛，下面的内存系统必须跟上，否则就是木桶的短板。

当然，这里头还藏着一个巨大的不确定性因素：时间。器兴研发中心NRD-K Line 2的建设周期大概还有整整两年，也就是说，即使三星现在立刻拍板决定改造这条线，真正能稳定产出2纳米基片最快也要等到2028年下半年。而到了那个时候，HBM4可能已经开始向HBM4E甚至HBM5过渡了，技术的迭代速度会不会让2纳米基片刚出来就面临被后来者赶超的风险？这是一个非常现实的战略问题。不过换个角度来看，三星之所以敢于提前这么久就开始布局，很可能是因为他们内部已经看到了下一代乃至下下代HBM标准对基片性能的更高要求。毕竟NVIDIA的技术路线图从来不会停下来等人，Rubin架构之后肯定还有更猛的架构在路上，对带宽和延迟的要求只会一年比一年高。提前把2纳米工艺的产能规划和设计方案都预留出来，总比到时候市场需求爆发了才临时抱佛脚要强得多。从NRD-K Line 2的时间表来看，2028年下半年投产这个时间点，刚好对应上了定制化HBM以及HBM5的量产窗口，这说明三星的战略规划是有长远考量的，绝对不是拍脑袋临时起意的冲动决策。

另外值得一提的是，三星在2纳米制程上的整体布局也在同步加速。根据三星代工在2026年7月公布的最新路线图，三星目前已经规划了至少6款2纳米工艺：SF2，也就是第一代，已经在2025年量产，首款采用该工艺的芯片是Exynos 2600，装备在Galaxy S26、Galaxy S26+和Galaxy Z Flip8机型上；SF2P，也就是第二代，预计2026年晚些时候量产，首款芯片是Exynos 2700，能效要比SF2高26%；SF2P+，也就是第三代，预估在2027年到2028年之间量产，主要面向高性能移动芯片；SF2X，也就是第四代，主要优化AI算力和高性能计算，预估2028年量产，主要面向服务器和数据中心使用的AI加速器。在三星先进代工生态论坛上，三星还明确提出以“Nexus”为核心的新战略，强调SF2X将保持与SF2P、SF2P Plus的IP兼容性，便于客户延续既有设计资源。三星表示，在2纳米工艺中，功耗已降低26%，其中超过一半的改进效果来自DTCO，也就是设计与工艺协同优化技术。这些2纳米工艺的逐步成熟，为NRD-K Line 2在2028年投产2纳米HBM基片提供了坚实的技术底座。

另外值得一提的是，三星这个举动背后还藏着一个更深层的商业动机：巩固和扩大自己在NVIDIA供应链体系中的地位和话语权。大家都知道，NVIDIA现在是AI芯片界当之无愧的绝对霸主，谁拿到了它的HBM订单，谁就等于抱上了一棵摇钱树。目前SK海力士是NVIDIA HBM3E的主要供应商，占据了相当大的份额，三星虽然也在供货名单上，但份额一直比不上这位来自韩国的老乡兼竞争对手。根据集邦咨询在2026年8月14日前后发布的分析，三星的HBM4率先采用1Cnm制程，在基片更采用自家晶圆代工厂的先进制程，未来将能支持相对高速的传输规格，可望成为第一个通过验证的供应商，后续在Rubin高规格产品的供给上占据优势；而SK海力士则因HBM合约已经谈妥，预期在2026年的供应位元上仍占有绝对优势。如果三星能用2纳米基片做出性能明显碾压对手的产品，那就有可能在HBM5时代打一场漂亮的翻身仗。而NVIDIA作为买方，显然也非常乐于看到供应商之间保持激烈的竞争态势，这样既能压低采购价格，又能保证供应链的安全和多元。所以三星这次押注2纳米，与其说是一次纯粹的技术冒进，不如说是一场深思熟虑的商业博弈中的一次大胆下注。

当然，我们不能只盯着三星一家看，整个生态圈的动态都需要纳入考量。台积电这边，除了给SK海力士和美光提供N12和N5节点的基片制造服务之外，他们自己也在马不停蹄地研发更先进的封装技术和制程工艺。台积电在HBM4阶段提供N12FFC+和N5两种基片方案，在C-HBM4E阶段更是规划了N3P先进制程，能效较HBM3E提升大约两倍。别忘了，台积电手里握着苹果、AMD、高通、联发科等一大堆顶级客户的巨额订单，他们的先进工艺产能本来就常年处于高度紧张的状态。如果HBM基片的市场需求突然出现爆发式增长，台积电能不能挤出足够的产能来同时满足SK海力士、美光，甚至可能还包括三星自己对外释放的代工需求？这是一个谁也说不准的未知数。而三星在这场竞赛中有一个独特的优势：他们同时拥有存储芯片制造和逻辑代工两条腿走路，内部的协同效应比任何竞争对手都要强。比如说，三星的存储事业部可以直接跟自家的代工部门面对面沟通基片的设计需求和工艺参数调整，不需要像SK海力士那样隔着台积电来回传话、反复沟通，沟通效率和定制化服务的灵活性理论上会高出不少。

不过话说回来，三星在先进制程这条路上的追赶历程并不平坦，甚至可以说是磕磕绊绊。他们家率先商用的3纳米GAA工艺，虽然在时间上抢了个全球第一，但良品率和实际性能表现一直受到业界的质疑，客户接受度也不高。这次直接跳过3纳米的进一步优化，跳到难度更高的2纳米，面临的挑战只会比之前更大。毕竟2纳米是比3纳米更加复杂的一代制程，需要全新的设备和材料，光是EUV极紫外光刻机的曝光次数就要比3纳米增加不少，生产成本更是高得惊人。三星能不能在2028年之前顺利搞定2纳米的稳定量产，说实话目前没有任何人敢打包票。但反过来想一想，如果三星真的做到了，那他们在HBM基片市场上的竞争力就会瞬间飙升到一个全新的高度，甚至有可能改写整个存储芯片产业的竞争规则和格局。

最后，咱们再把目光拉回到普通消费者身上。你可能觉得HBM基片这种东西离自己的日常生活非常遥远，毕竟那是数据中心和AI服务器里才会用到的高端货，普通人能买一块RTX 5090回家打游戏就已经觉得很奢侈了。但实际上，HBM技术的每一次进步都会以各种各样的方式间接影响到你手里的消费级电子产品。因为NVIDIA和其他芯片设计公司会把高端HBM上的部分技术和设计理念逐步下放到GDDR显存上，从而提升游戏显卡的性能和渲染效率。更重要的是，AI大模型的训练成本在很大程度上取决于HBM的带宽和容量，如果三星能用2纳米基片把HBM的整体性能再往上推高一截，那就意味着在未来几年里，大模型训练的速度会更快、成本会更低，最终这些好处都会反映到你我每天都在使用的AI应用上——比如说更聪明的语音助手、更流畅的视频生成工具、更逼真的虚拟世界体验。所以千万别觉得这篇新闻跟你没啥关系，你手机里的ChatGPT、你电脑上的Stable Diffusion、你正在用的各种AI工具，它们每一次能力的进化背后，都藏着像今天这样的技术博弈和产业竞争。

绕了这么大一圈，咱们来给这件事做一个全面的收束。三星这个改造NRD-K Line 2生产线来搞2纳米HBM基片的计划，目前还只是一个处于早期评估阶段的意向，距离真正落地变成现实产能还有至少两年的窗口期。从时间线上来看，这条生产线今年也就是2026年才刚刚开始破土动工搞建设，按照目前的规划要到2028年下半年才能开始投入使用。由于还有整整两年的时间跨度，而且关键的设备采购订单到目前为止还没有正式下达，谁也不敢保证三星不会根据市场环境和竞争对手的动态再次对NRD-K Line 2的用途和产能规划做出调整。在这段不算短的时间里，竞争对手们当然也不会傻站着不动，SK海力士和台积电的深度联盟、美光和台积电的紧密合作，都会持续给三星施加巨大的压力。但有一件事情是可以确定的：HBM基片的制造工艺竞赛已经进入了一个前所未有的激烈阶段，从20纳米到12纳米，再从12纳米到4纳米，现在又瞄准了2纳米，每一次制程上的跨越都在不断刷新我们对“带宽天花板”和“性能极限”的认知。根据集邦咨询在2026年8月14日前后做出的判断，三星凭借HBM4率先采用1Cnm制程、基片采用自家晶圆代工厂先进制程的优势，未来将能支持相对高速的传输规格，可望成为第一个通过NVIDIA验证的供应商，后续在Rubin高规格产品的供给上占据优势。作为关心科技前沿动态的读者，咱们不妨搬好小板凳、泡好茶，耐心看看三星这次到底能不能把这手牌打好。如果你是个喜欢研究趋势的投资者，那你可能需要密切关注三星代工业务接下来的进展，以及NVIDIA下一代Rubin芯片的正式发布时间表，同时也要盯紧AI芯片HBM需求从2026年大约299亿Gb成长至2027年大约486亿Gb这个62%的年增曲线。如果你是个纯粹的技术爱好者，那就继续盯紧ZDNet和Wccftech这些媒体的后续跟踪报道，说不定哪天又会有新的猛料从内部渠道爆出来。至于我嘛，我会继续帮你们把这些看起来硬邦邦、冷冰冰的科技新闻的外壳一层层剥开，把里面的干货和价值一点不剩地掏出来，整整齐齐地摆在你们面前。毕竟在这个信息爆炸、注意力稀缺的时代，能让你愿意花上十几分钟读完一篇深度分析文章，还能在放下手机之后觉得这时间花得值、学到了新东西，那就是我作为一个内容创作者最大的成就感了。三星这步棋到底是精妙的布局还是一步险招，等到2028年NRD-K Line 2正式投产的那一刻自然会见分晓，而咱们这些旁观者要做的，就是在每一次产业大地震来临之前，比别人多看透一层逻辑、多储备一份认知。
