Arm成立36年来首颗自研芯片：台积电3nm工艺，1000亿个晶体管

数码芝华士

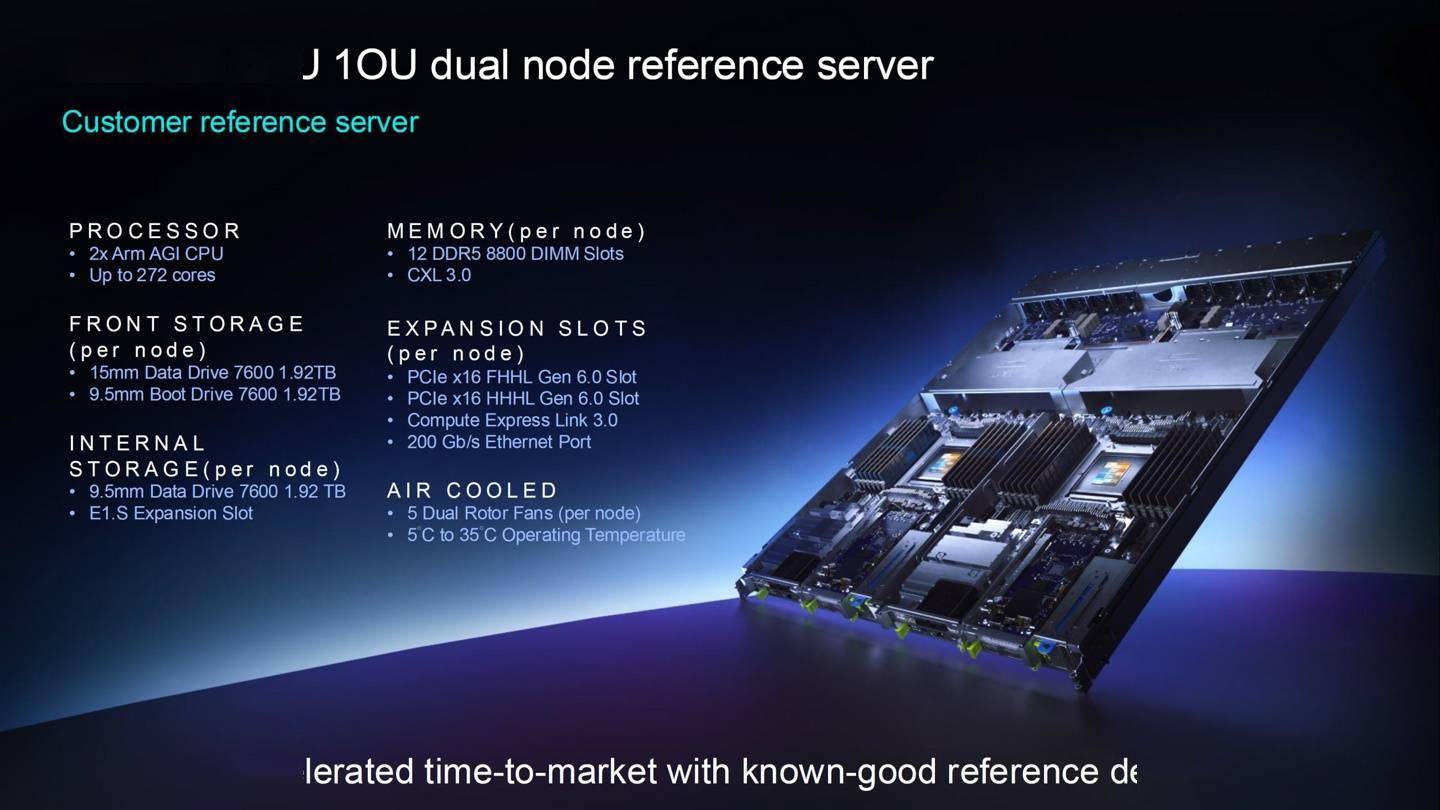

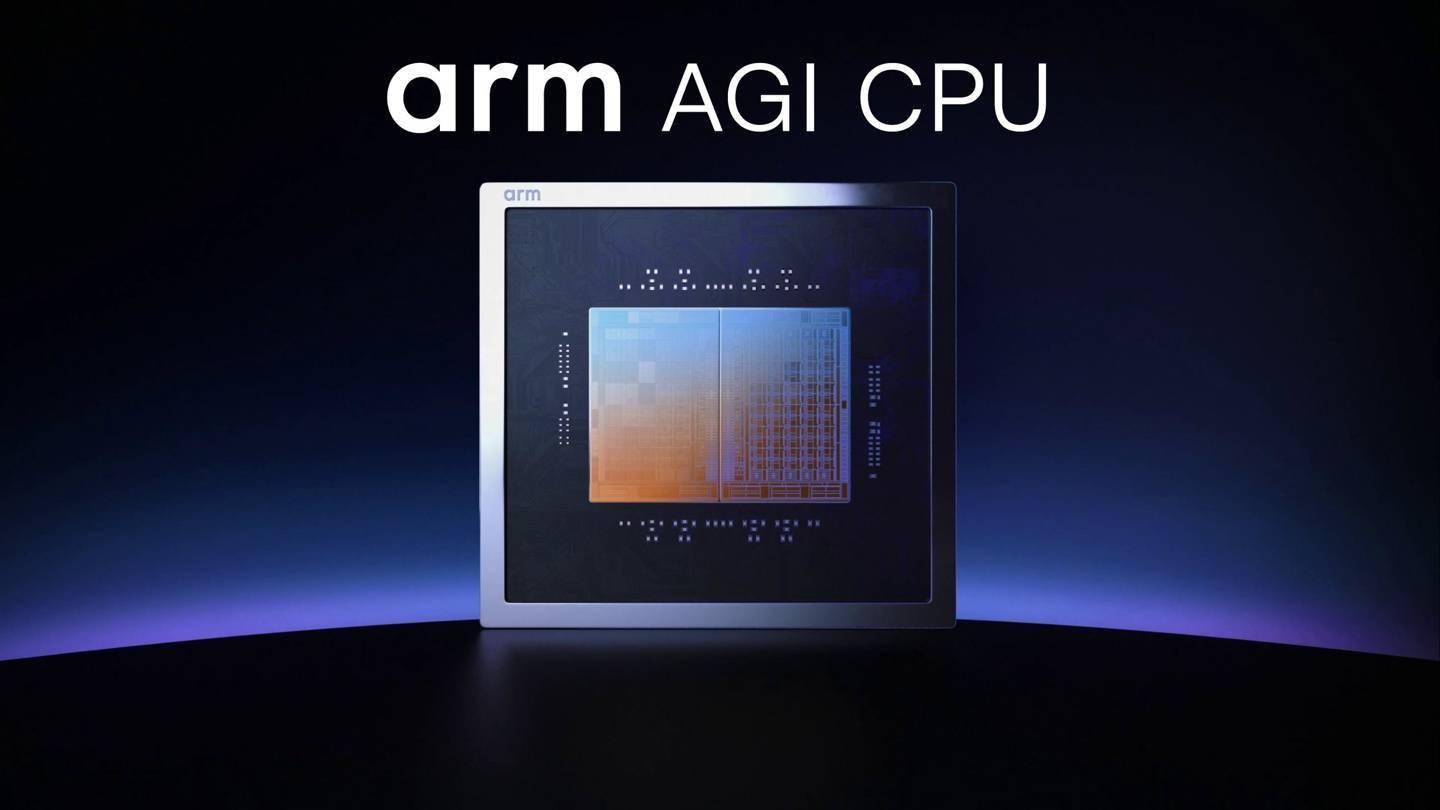

科技媒体 Wccftech 昨日（8 月 24 日）发布博文，报道称在 Hot Chips 2026 大会上，Arm 披露了面向智能体人工智能的 AGI CPU 细节，这是该公司成立 36 年以来首颗自研量产芯片。

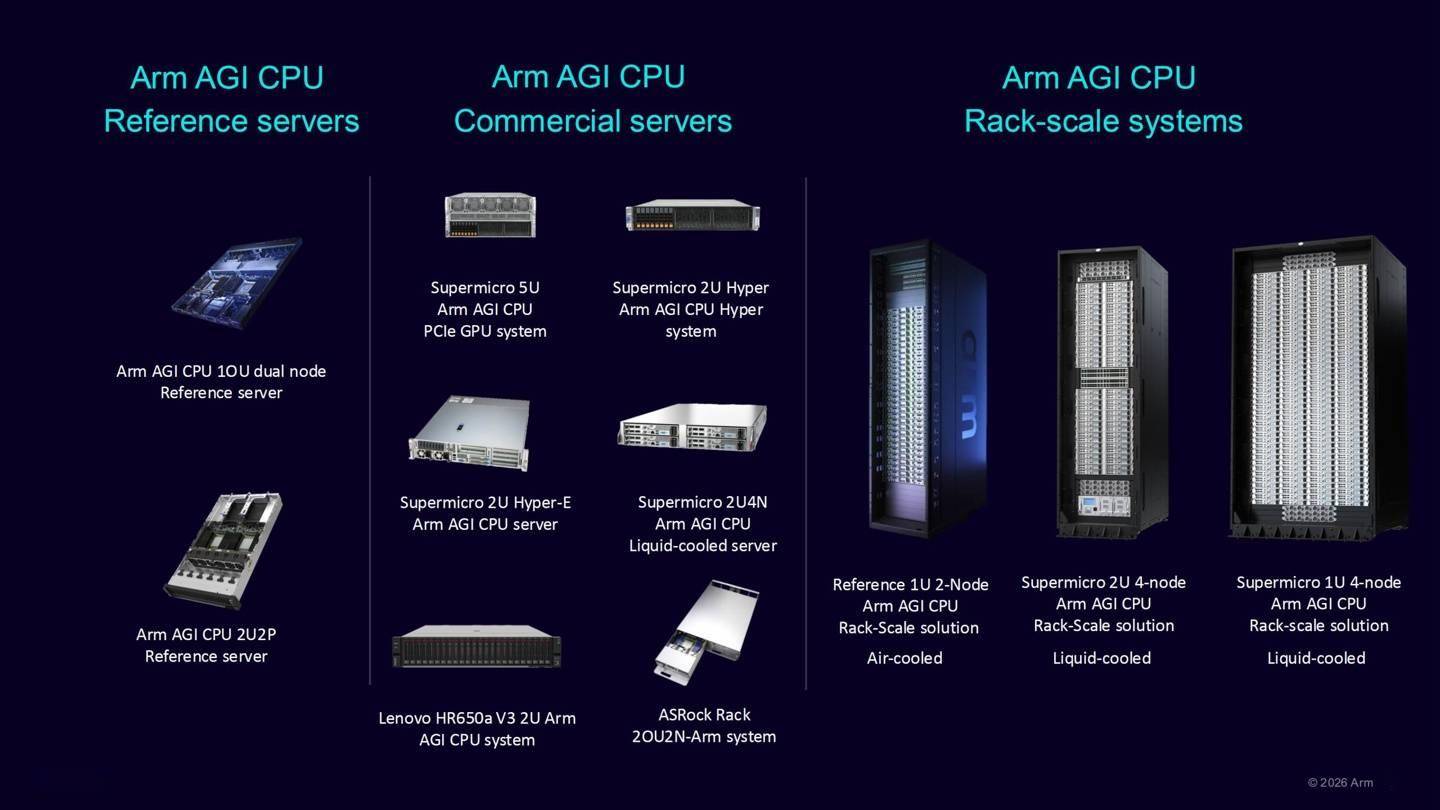

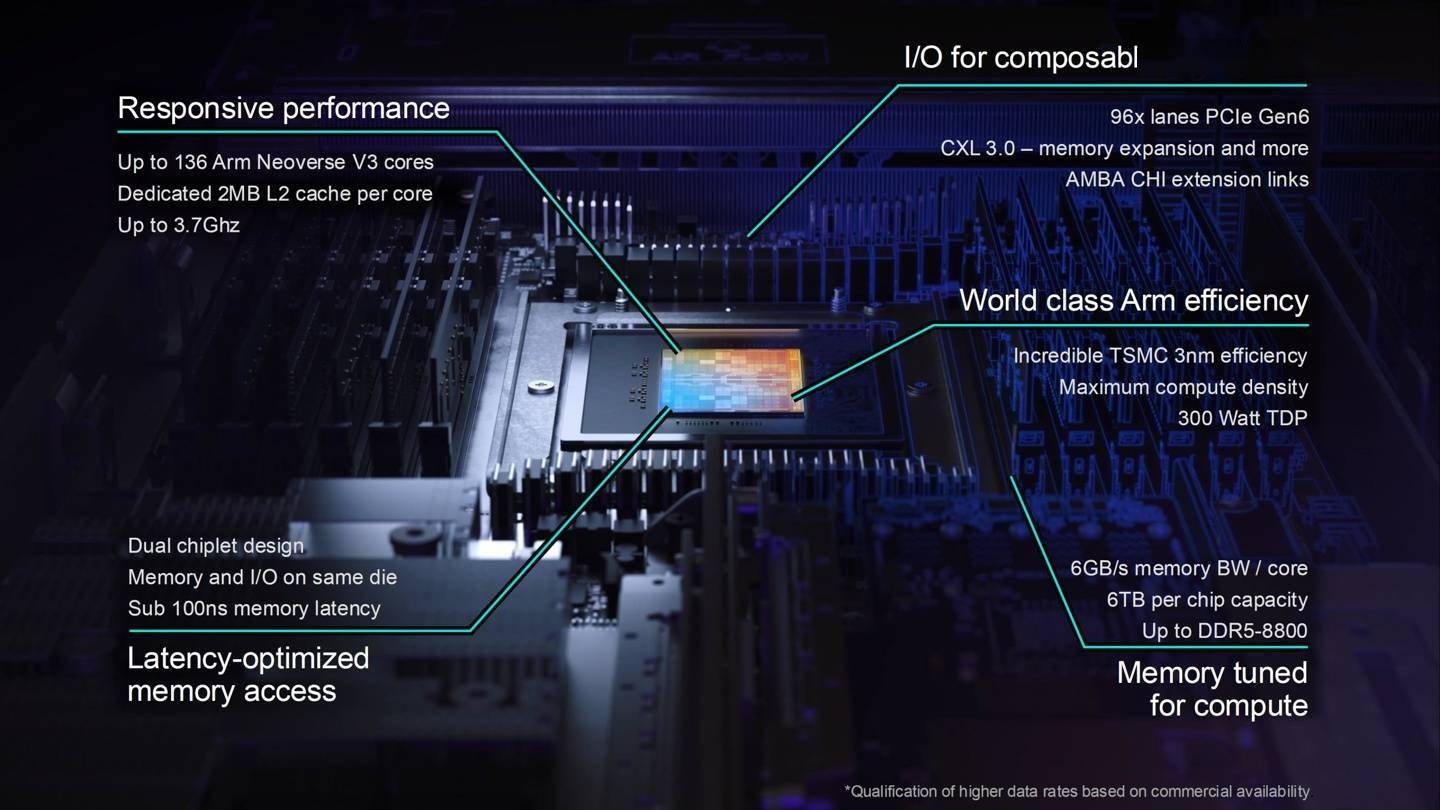

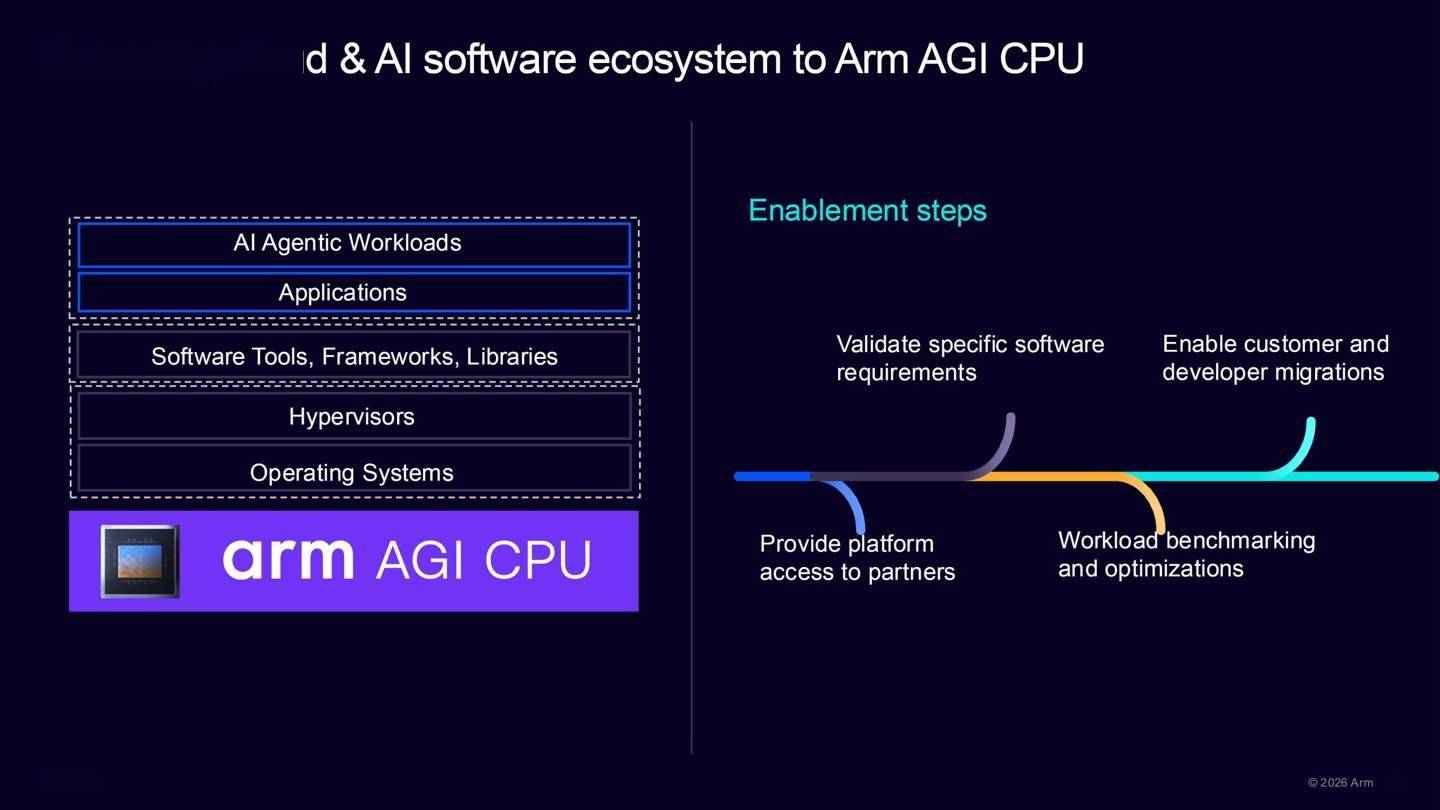

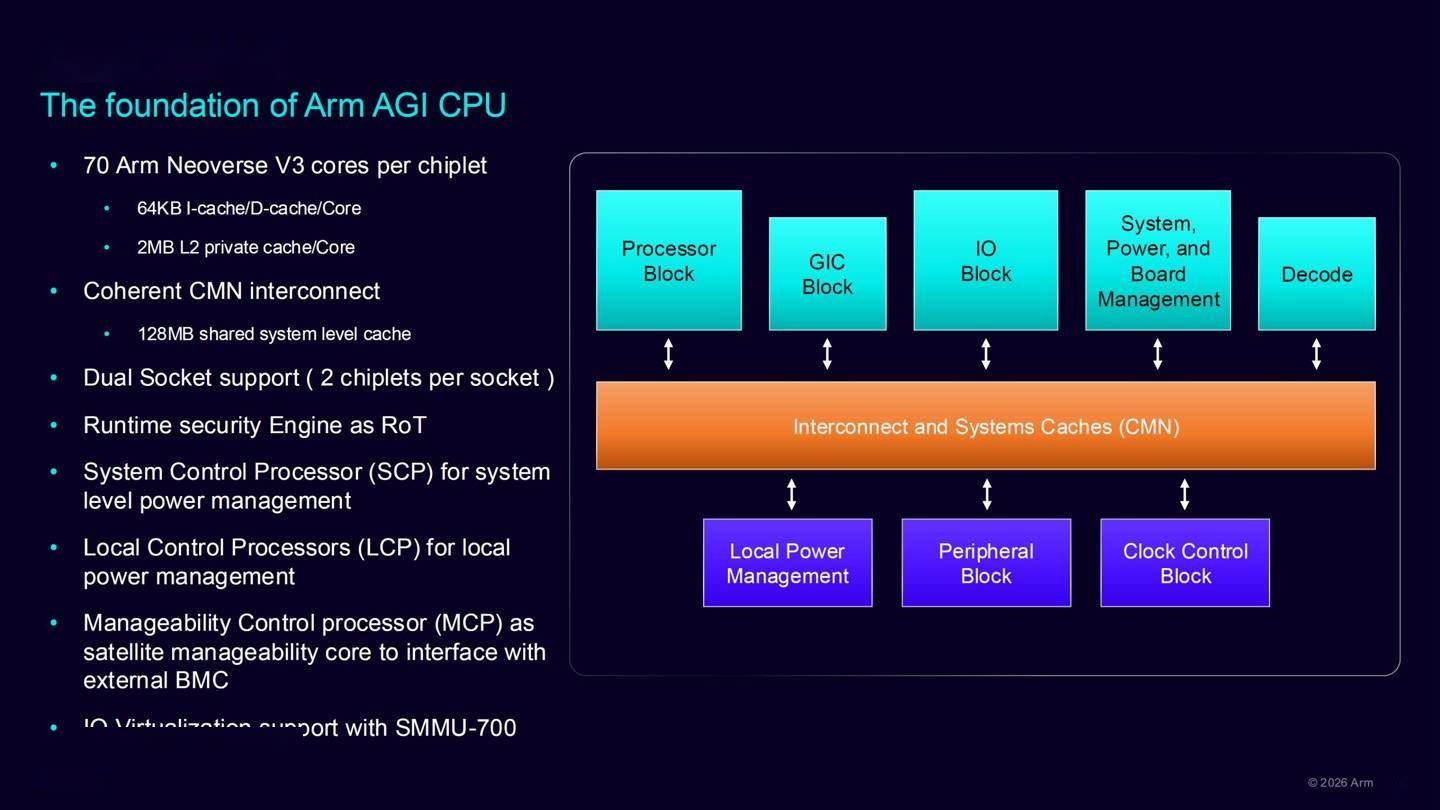

该处理器基于第 3 代 Neoverse V3 核心，基于 Armv9.2 架构，单颗芯片最多配置 136 个核心，每个核心配备 2 MB 专属 L2 缓存，最高频率为 3.7 GHz。

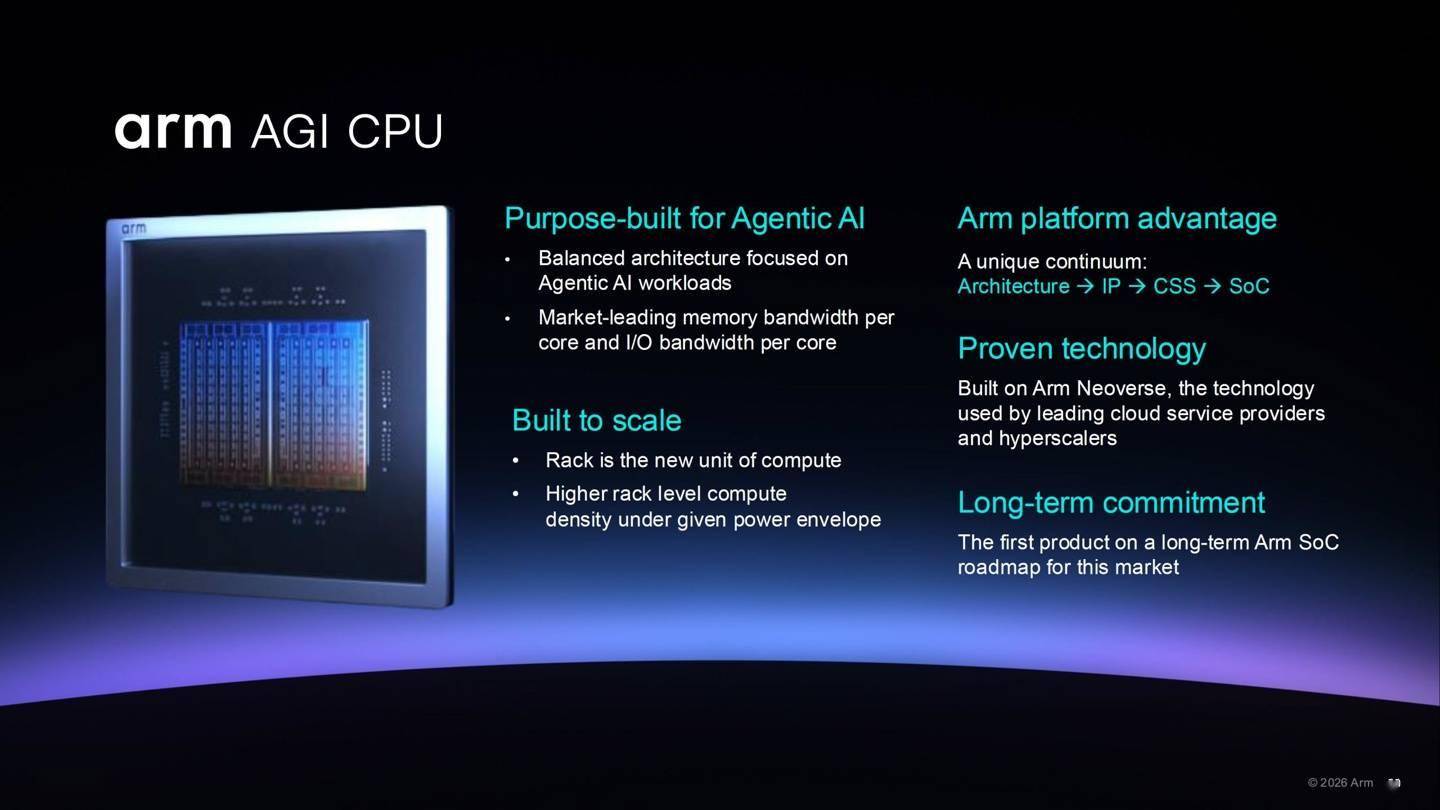

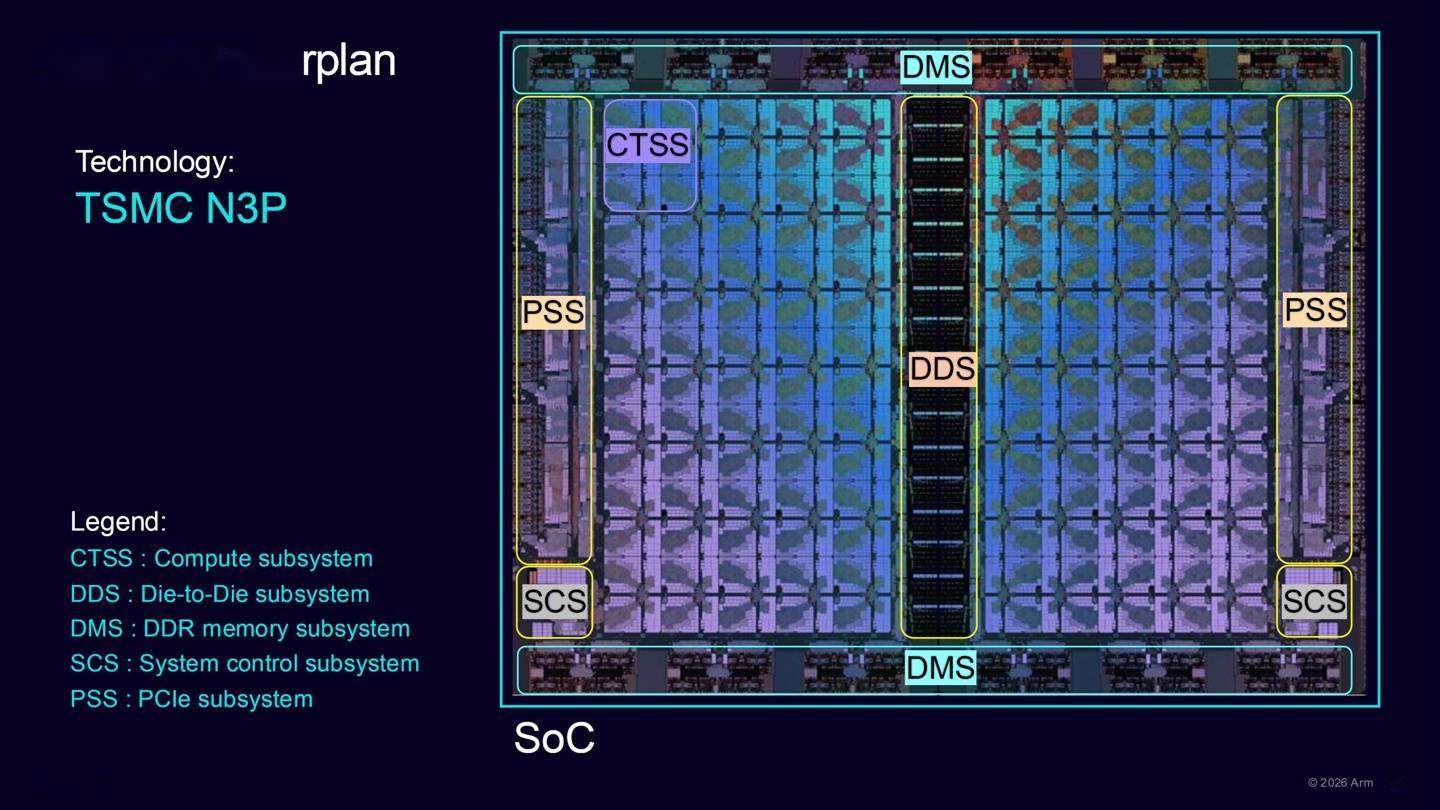

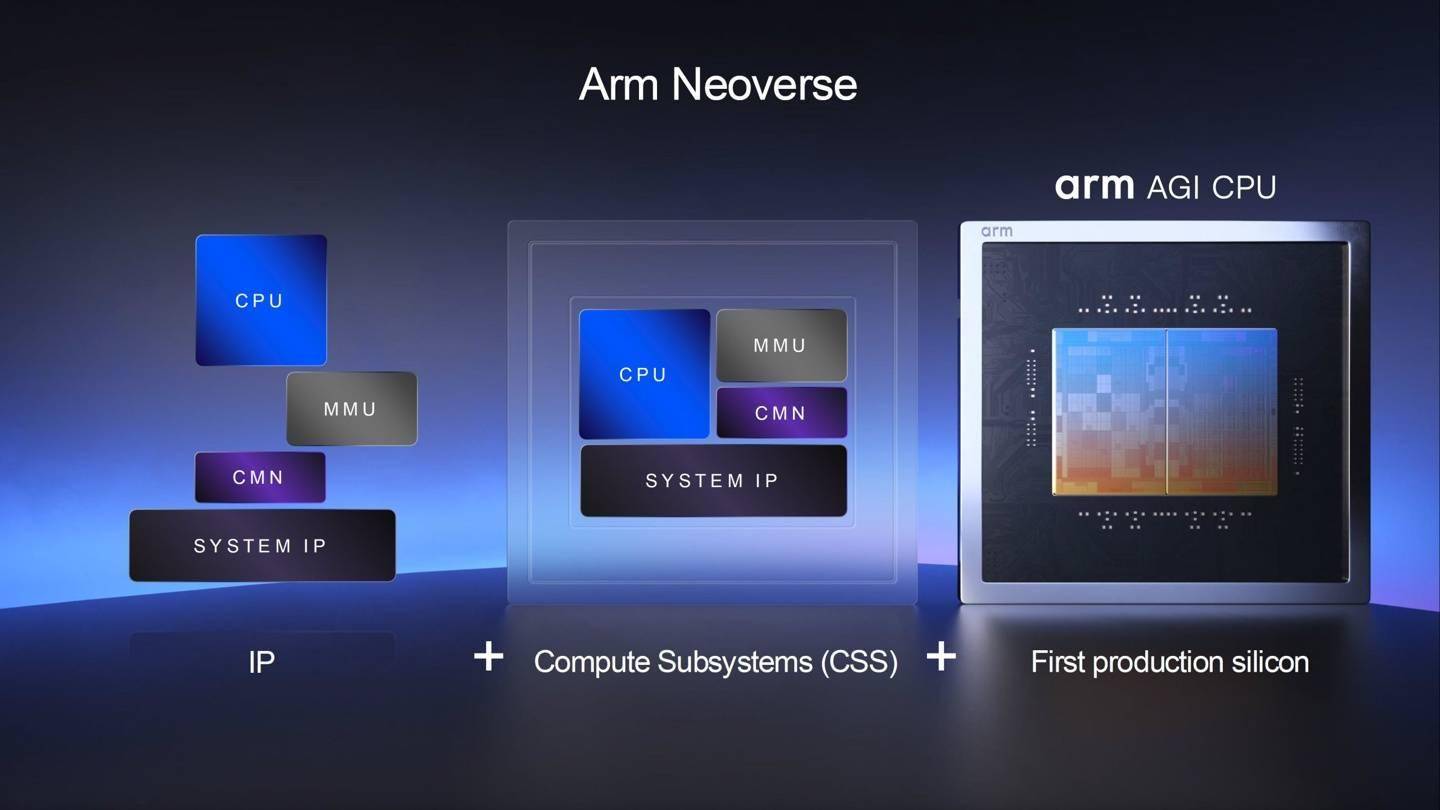

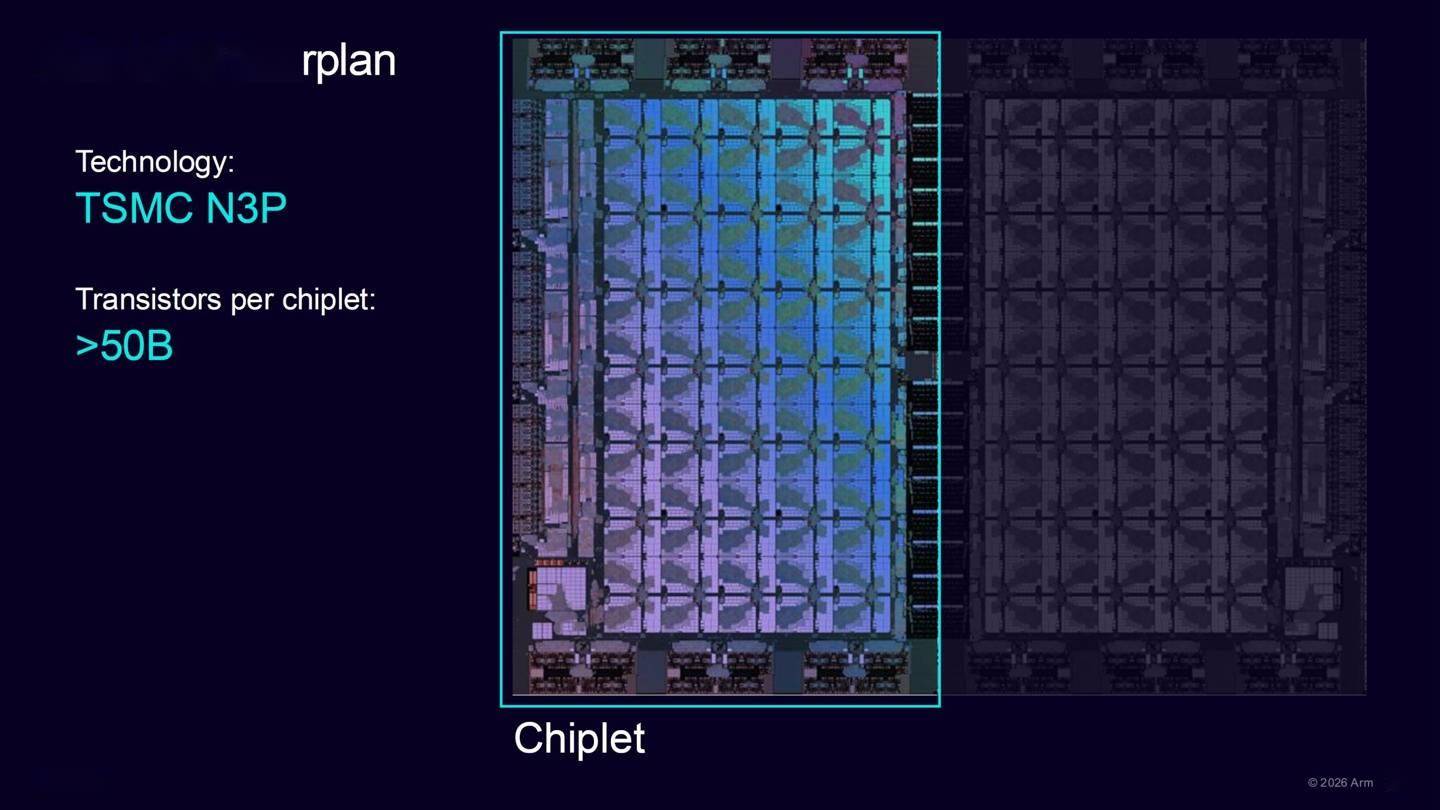

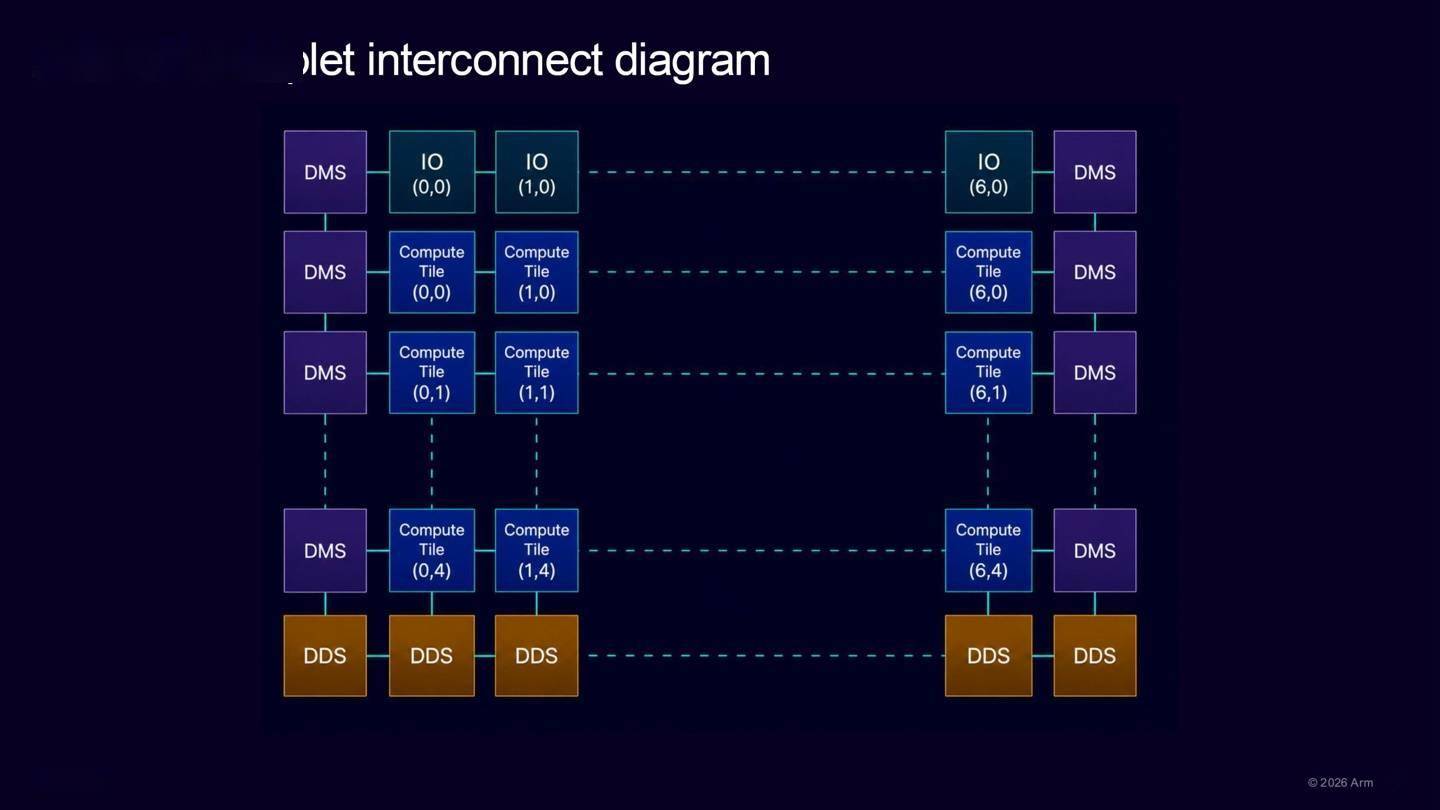

该芯片采用台积电 3nm 工艺（N3P）和双芯粒（Dual Chiplets）设计，每个芯粒搭载超过 500 亿个晶体管，完整芯片拥有 1,000 亿个晶体管，整颗芯片的最大 TDP 为 300 W。处理器将内存与 I/O 集成在同一芯片上，面向低延迟内存访问，内存延迟低于 100 ns。

I/O 方面，该处理器提供 96 条 PCIe Gen6 通道，支持 CXL 3.0 内存及扩展设备，并配备 AMBA CHI 扩展链路。它支持 DDR5-8800 内存，每个核心获得 6 GB/s 内存带宽，单颗芯片容量达到 6 TB。

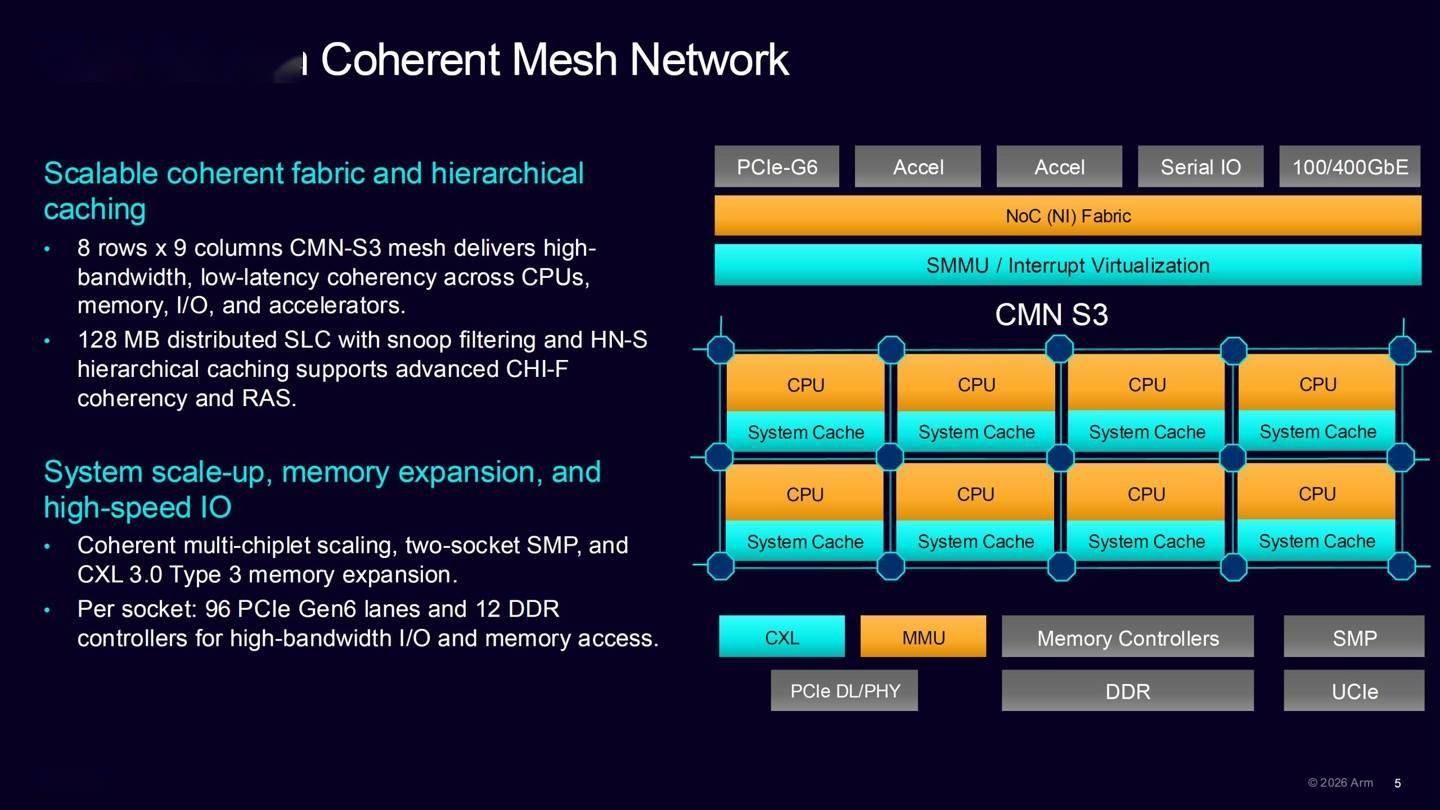

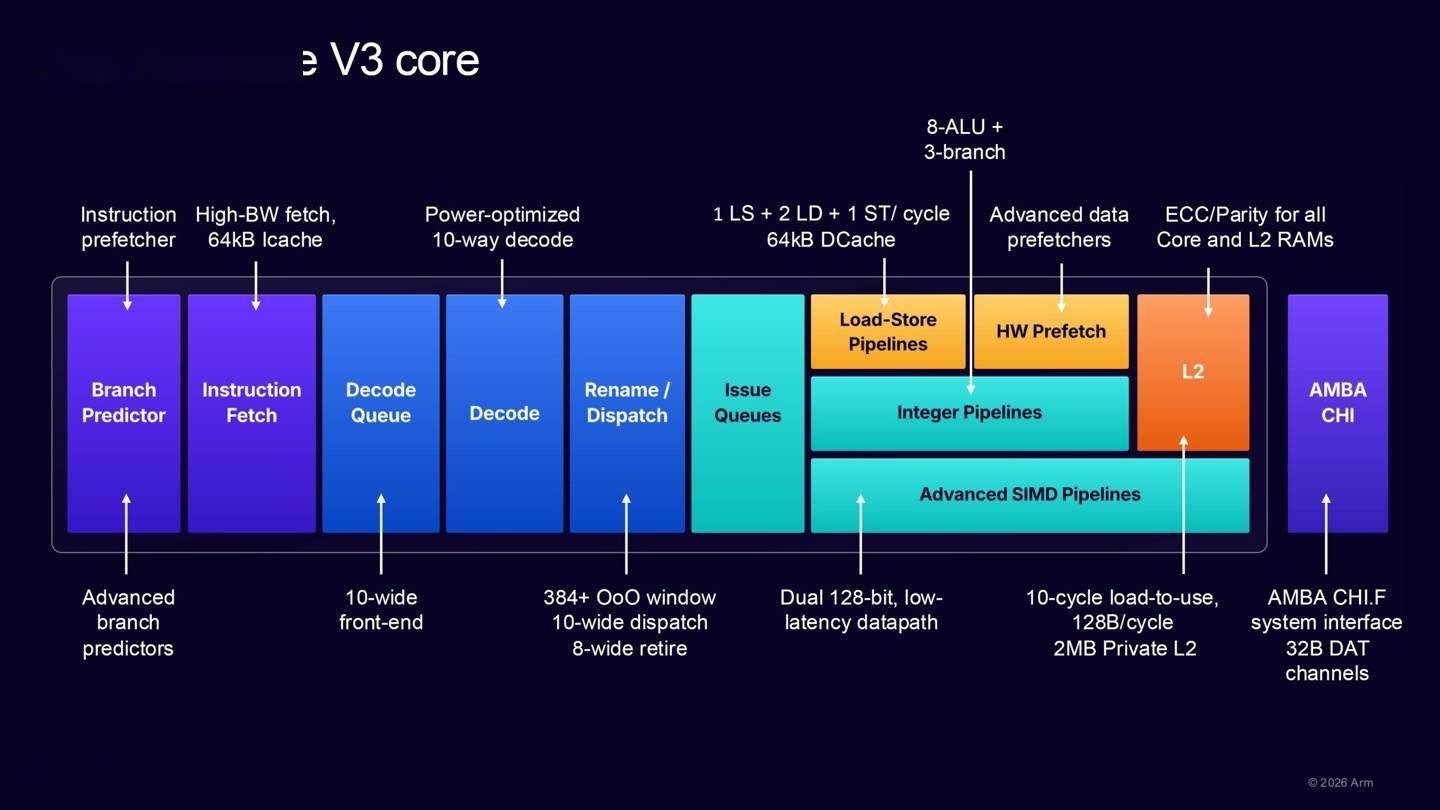

Neoverse V3 核心包含分支预测单元和指令预取器。指令取指部分配备 64 KB 指令缓存，前端解码队列为 10 路，解码单元采用 10 路设计；重命名与分发单元拥有超过 384 条目的乱序执行窗口，支持 10 路分发和 8 路提交。

高级 SIMD 流水线采用双 128 bit 低延迟数据通路。L2 缓存的加载到使用延迟为 10 个周期，传输能力为 128 B / 周期；每个核心配备 2 MB 私有 L2 缓存。
