[存储] 神器~!阿卡西斯USB3.0(3.1)分线器+硬盘插座(高集成易驱)到手即拆

  [复制链接]
回帖奖励 130 M币 回复本帖可获得 2 M币奖励! 每人限 1 次
发表于 2019-11-30 10:17:56 | 显示全部楼层 |阅读模式

认识众多玩家高手/拆客/DIY爱好者,查阅更多资源,一起学习技术知识

您需要 登录 才可以下载或查看,没有帐号?立即注册 微信登录

x
本帖最后由 huigu__ 于 2019-12-3 19:53 编辑

昨天收到的,东西从包装到实际产品,再到拆解发现,都妥妥是高端货,不吹不黑,有拆解,有对比。

包装:盒装,塑封:



东西是干啥用的,这张图非常清楚,上面标着USB3.0,但从拆解看,芯片和接头都是支持3.1的:

打开包装,里面有主体、说明书、合格证,非常正规:

主体外观,左下角有一个指示灯。如果只看这一张照片还说明不了啥,下面有一张对比图:


这是和手头一款普通3.0易驱放一起的照片,对比太明显了:


SATA接口:

USB接口,芯片支持3.1,但手头电脑不支持,没法测试:

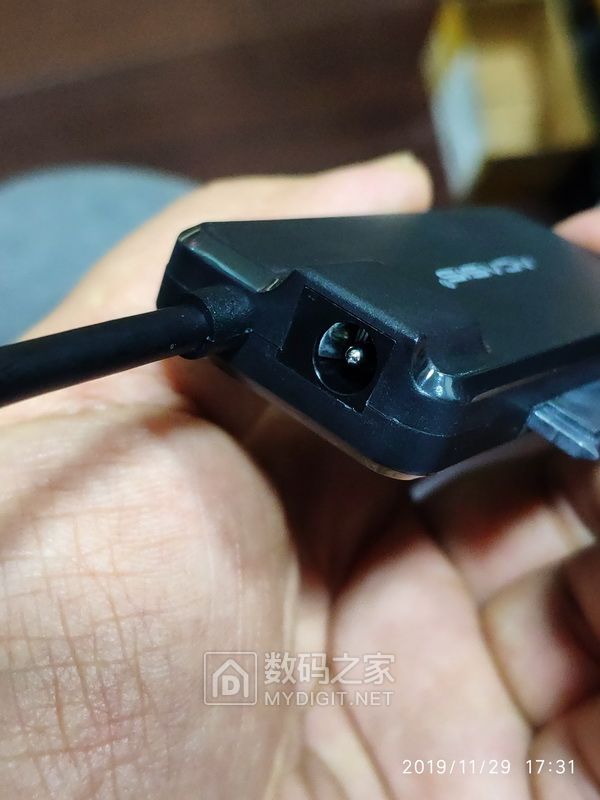

12V供电口,接2.5笔记本硬盘和固态不需要外接电源,接3.5寸台式机大硬盘需要外接12V电源:

背面标志:

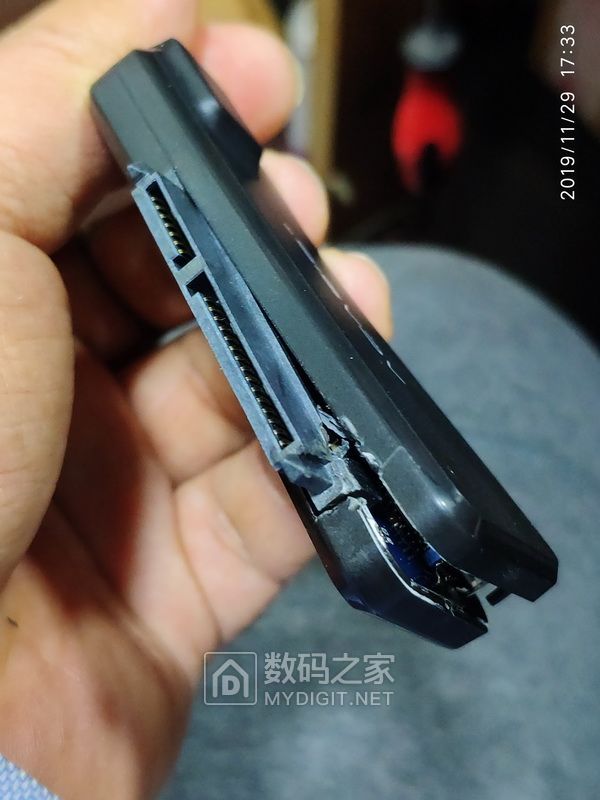

暴力开撬:

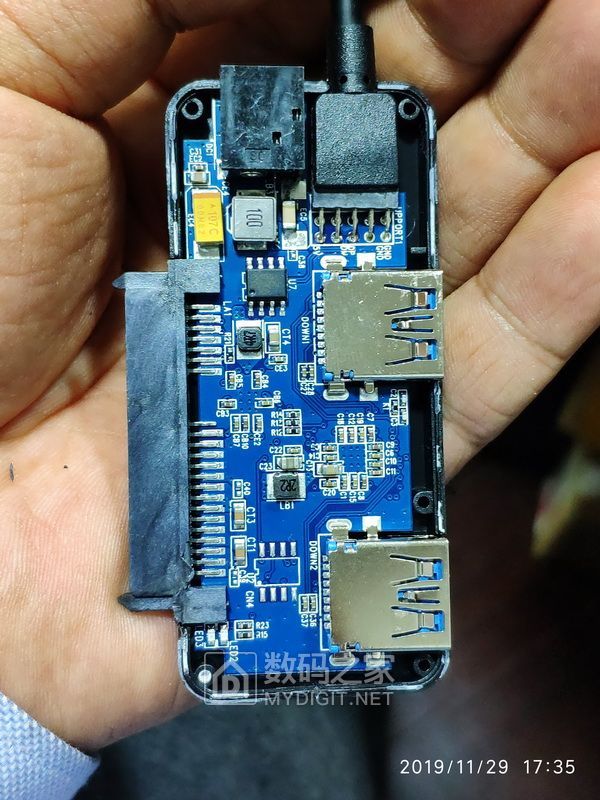

这一面应该算是背面,供电部分(黄色钽电容附近)主要在这一面,USB和SATA芯片都在另一面:

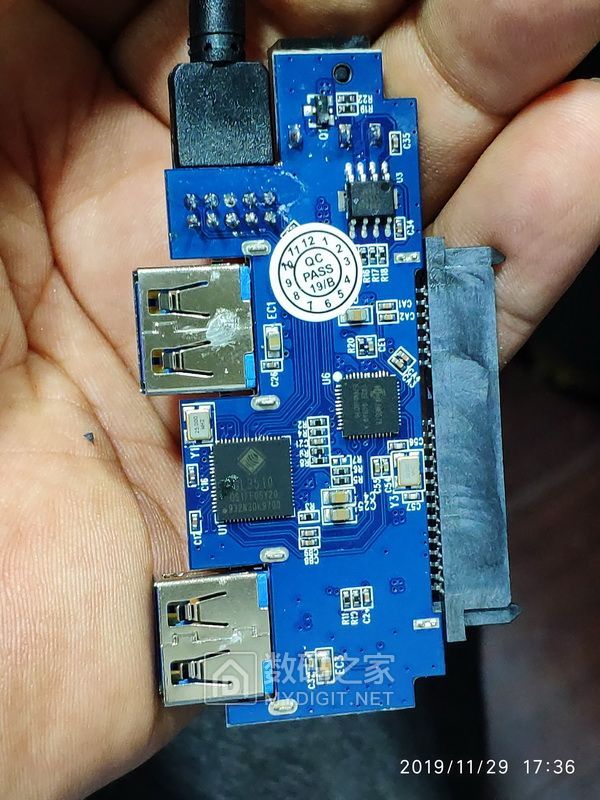

这一面应该是正面,两颗主芯片都在这边:

供电部分:黄色是107C钽电容,耐压25V容量100uf:

电源管理芯片FR9888(在另一面,后面有照),同步降压效率96%,可提供4.5V至23V电压,3.5A连续负载能力。



电路板正面,两颗主芯片,小的一颗是Jms578负责硬盘读写,支持trim指令,性能相当好;大的一颗GL3510是USB3.1规格的USB集线控制器,百度来的:“GL3510集成了GenesysLogic自主开发的USB 3.1 Gen 1超高速发送器/接收器物理层(PHY)和USB 2.0高速PHY。  GL3510具有原生快速充电功能,符合USB-IF电池充电规格rev1.2,可快速充电Apple,三星Galaxy设备以及BC1.2/1.1的任何设备。它还允许便携式设备从GL3510充电下游端口(CDP1)或专用充电端口(DCP2)吸取高达1.5A的电流。即使在“睡眠”和“关机”模式下,它也可以使系统快速为手持设备充电。”







电源管理芯片9888:


目前特价39,一个普通3.0的USB集线器也得二三十了,分享huigu的购买链接:https://www.mydigit.cn/forum.php?mod=viewthread&tid=103511
