[影音] DIY 2in1吉他单块效果器(仿制ROSS DISTORTION&ISD9)

[复制链接]
发表于 2021-1-10 16:03:26 | 显示全部楼层 |阅读模式

认识众多玩家高手/拆客/DIYer,查阅更多资源,一起学习技术知识

您需要 登录 才可以下载或查看,没有帐号?立即注册 微信登录

x
本人平时也玩玩乐器,装备是入门级的IBANEZ 170和NUX MFX-10综合效果器

很早就有D个单块效果器的想法,搜了一些资料,看电路并不复杂,一般都是使用运放的一路
本次要做的2个效果器,分别是ROSS DISTORTION和SD9(IBANEZ SONIC DISTORTION),上原理图

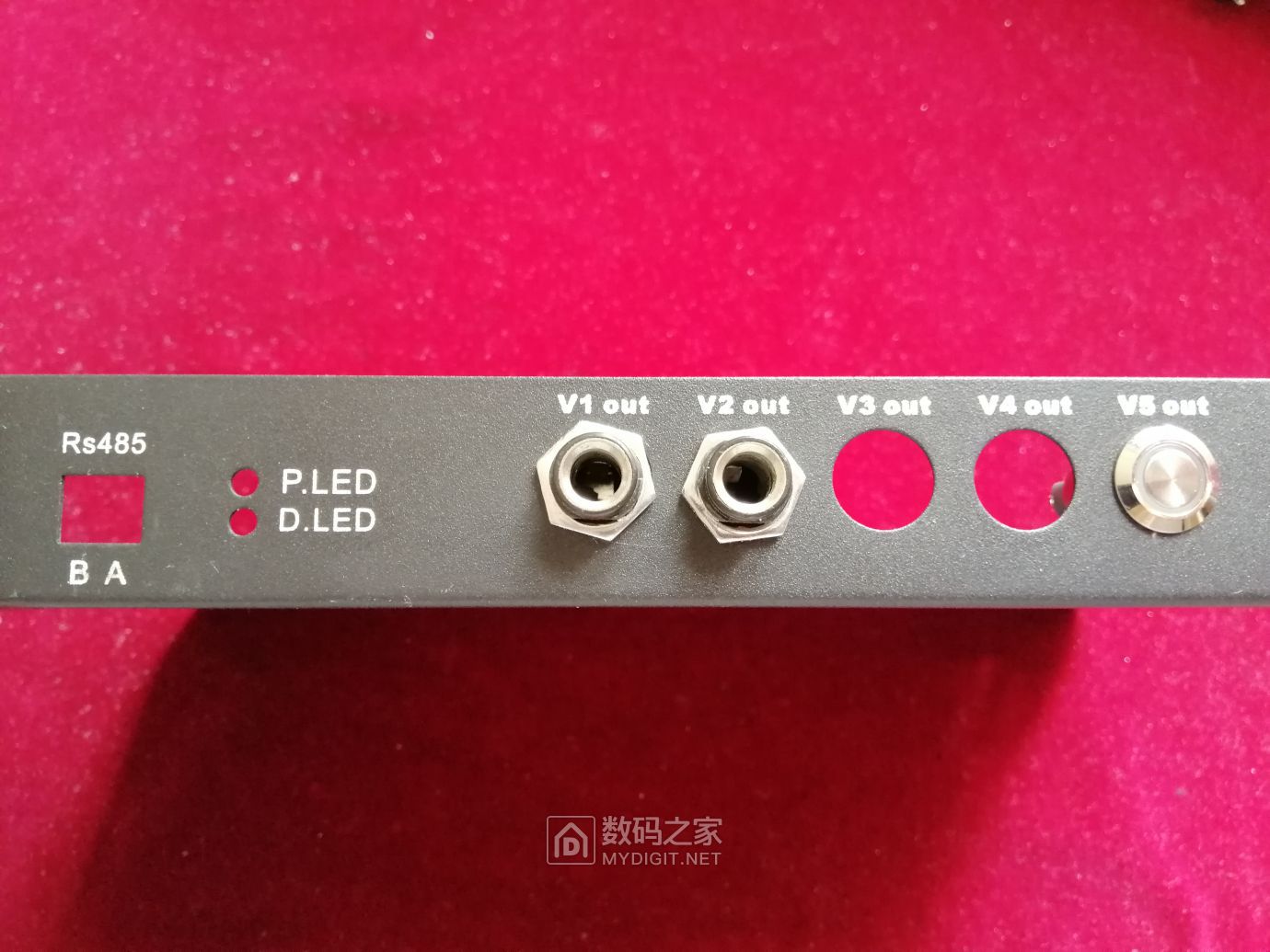

偶得这个外壳,感觉大小差不多,拿出6.25MM音频插座和自锁电源按钮一试,果然合适





中间空两个孔,正好安装2个单刀双掷开关,用来切换两个效果器的电源和输入输出

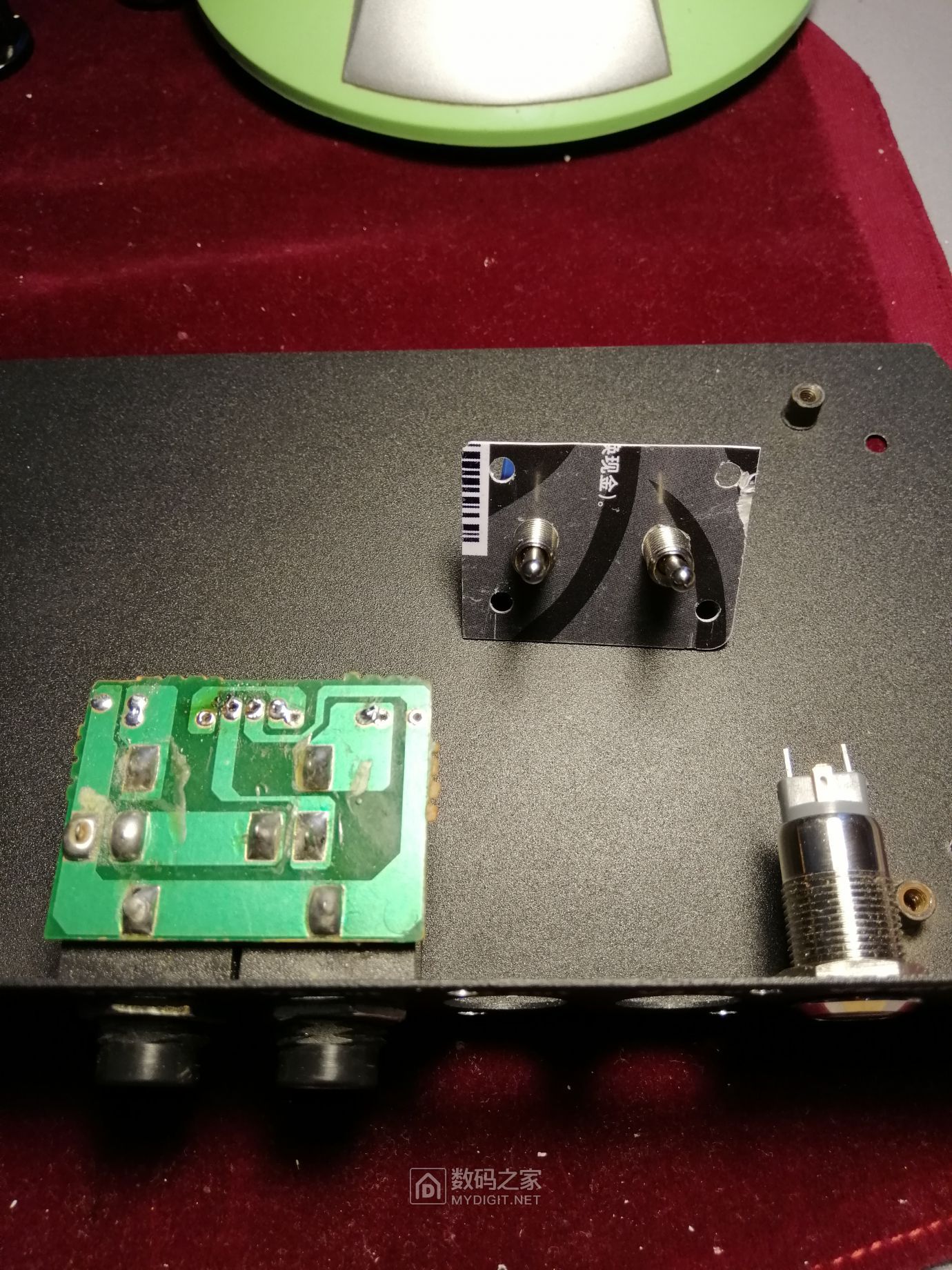

孔径大于开关的安装尺寸,这里使用一个卡片作为载体进行二次安装

有2个LED的位置,作为二者电源的通电显示



安装后的效果很棒

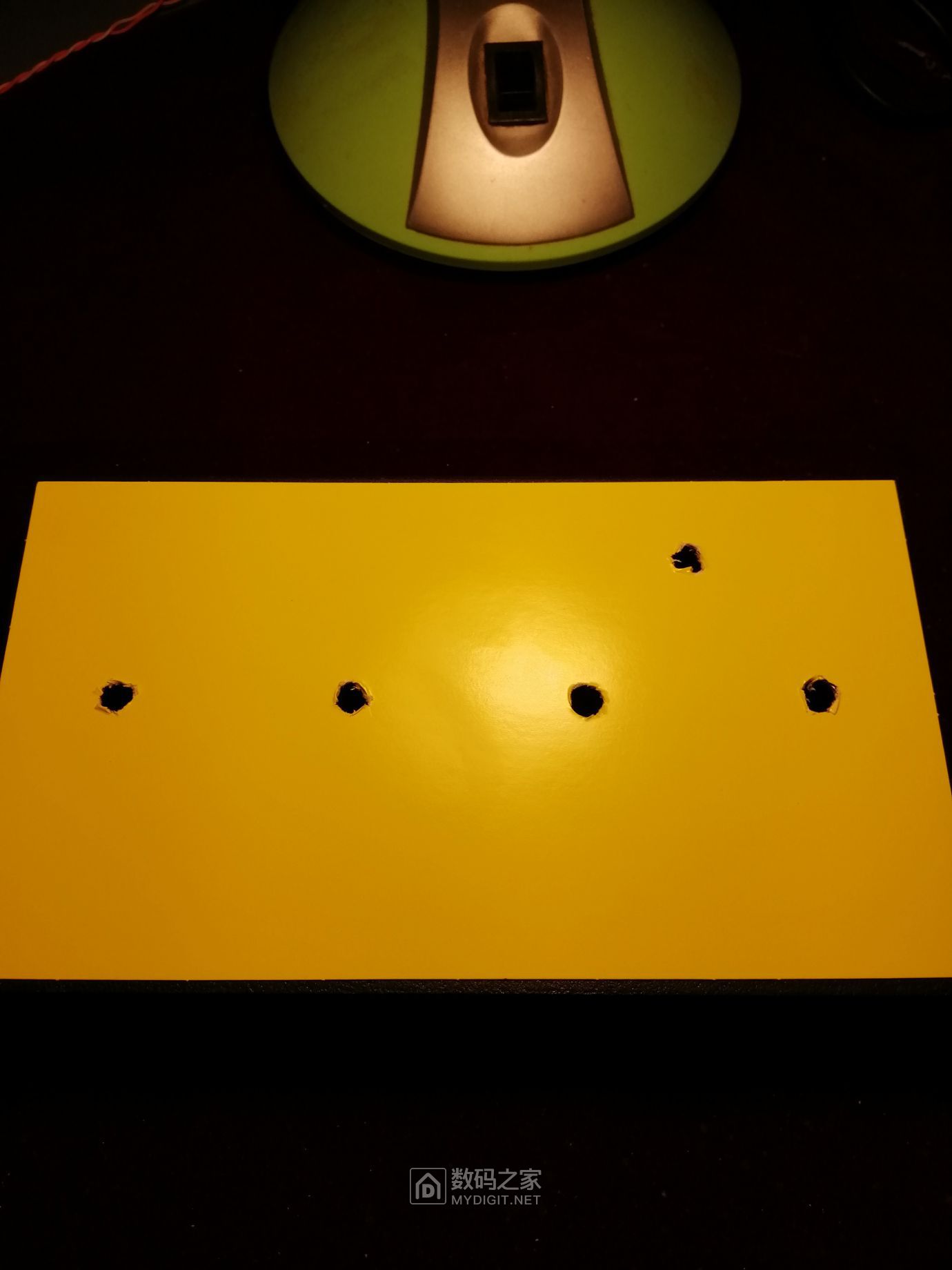

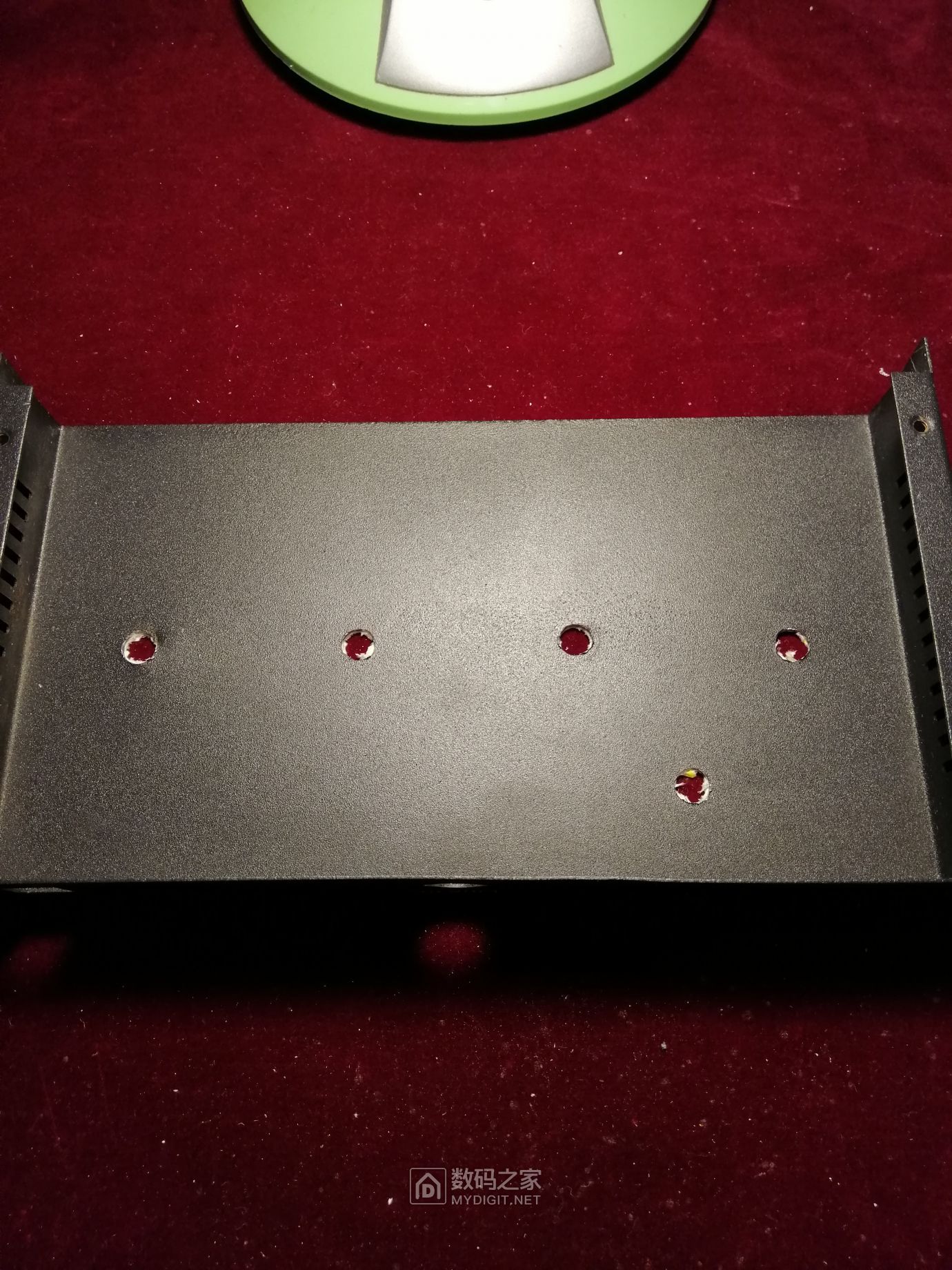

为要安装的电位器开孔,6.5MM孔径

找到一个纸片,竟然跟定制的一样,尺寸杠杠的


安装电位器,从左到右,对应ROSS的GAIN, VOLUME,SD9的DRIVE, TONE, VOLUME

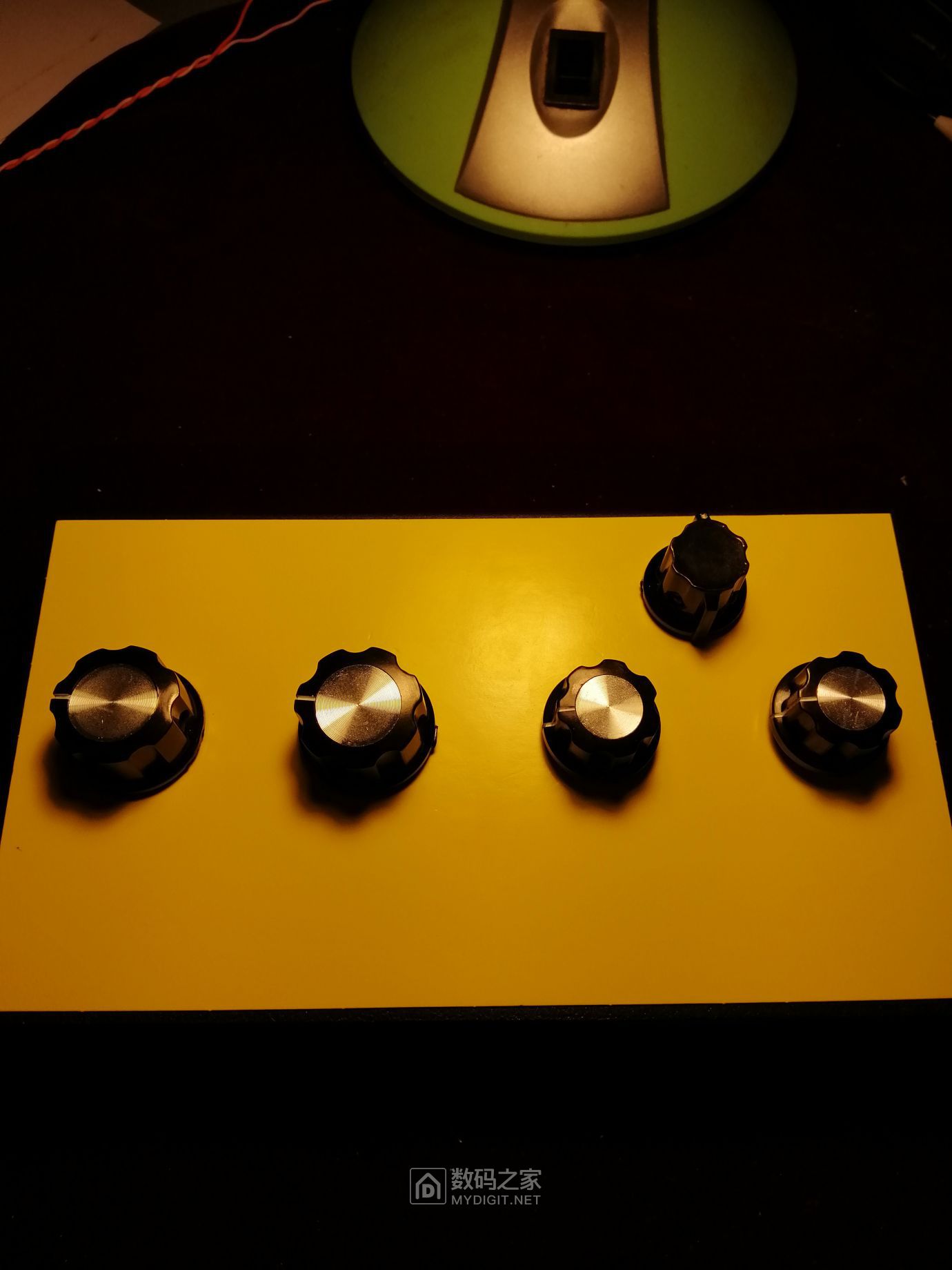

安装旋钮

考虑到,后期调试时,可能会调整电位器的接线方式,以满足逆时针减小,顺时针增大的效果
这里使用接线端子,7805,用于自锁电源开关的环形LED 5V显示

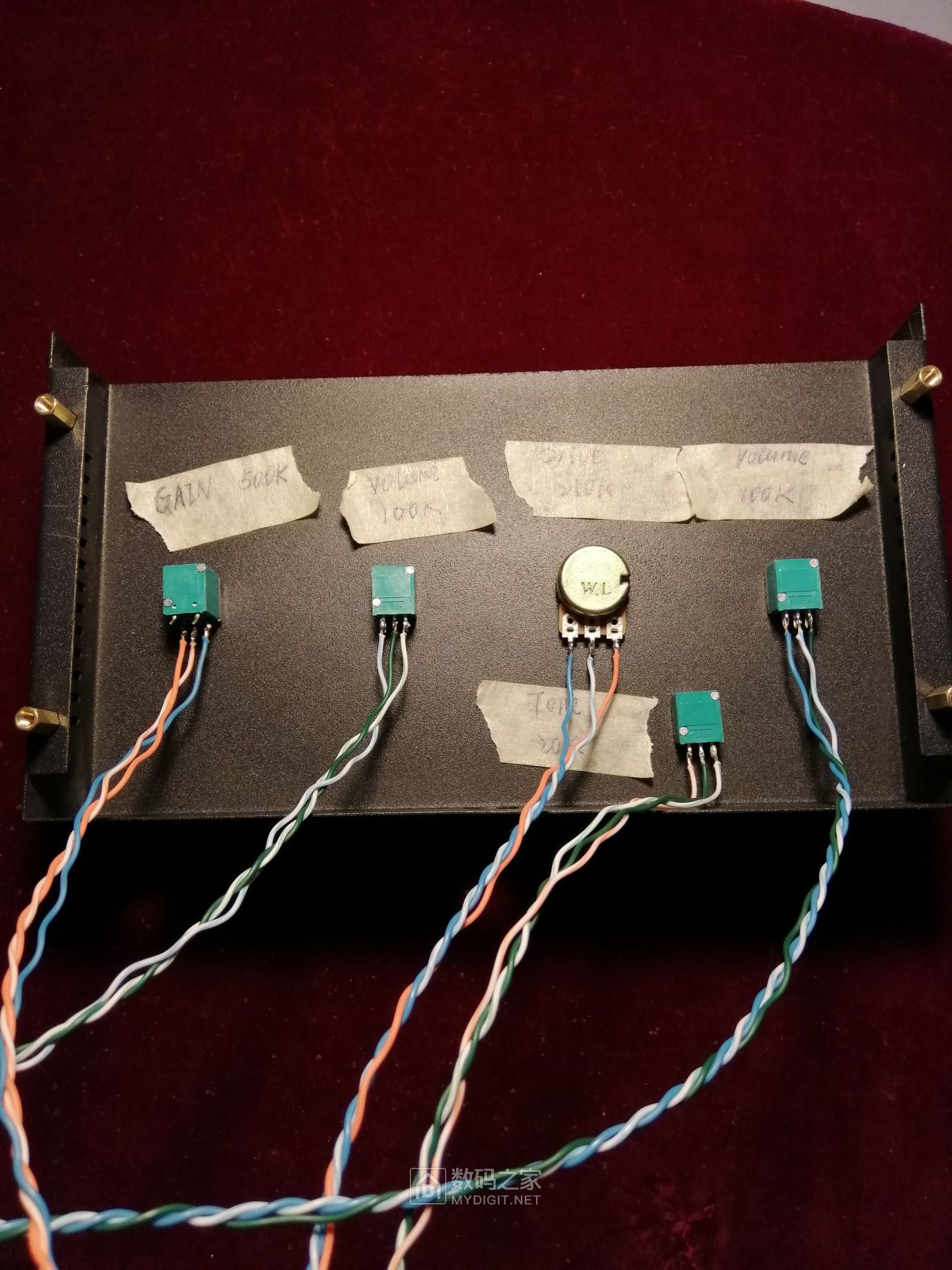

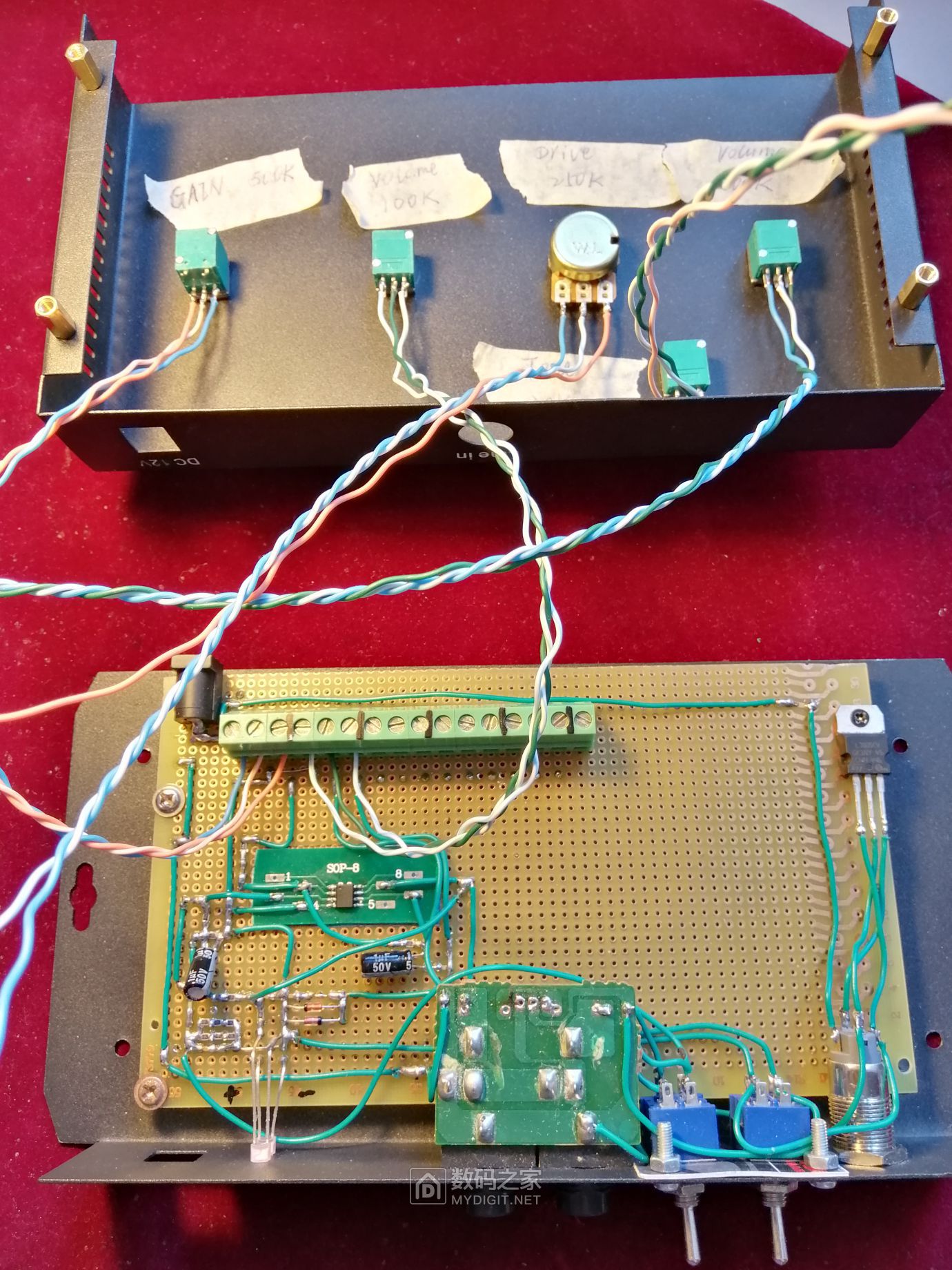

电位器焊线

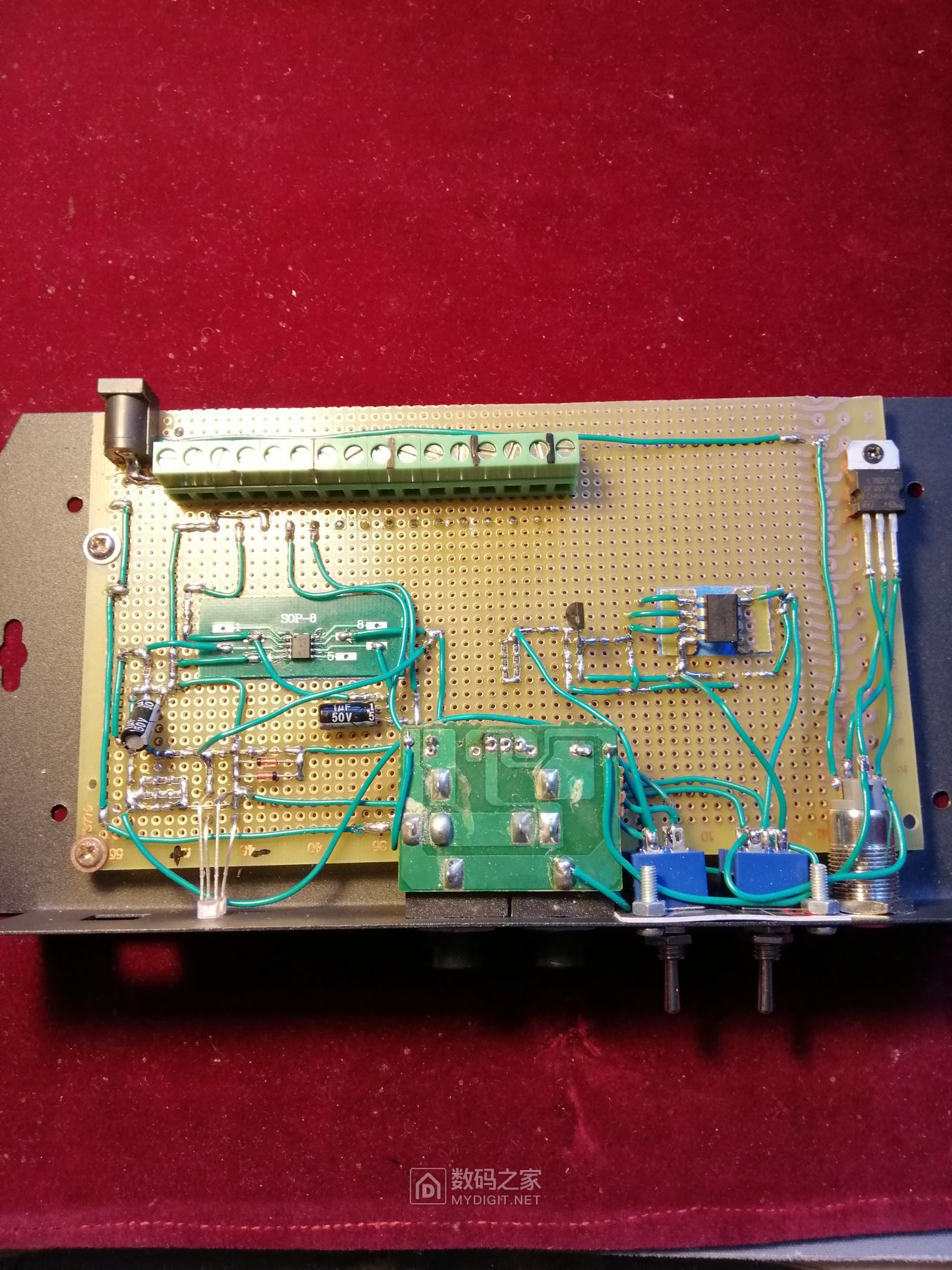

外围的电源布线,洞洞板就是自由,随想随焊随测

ROSS完成

继续SD9

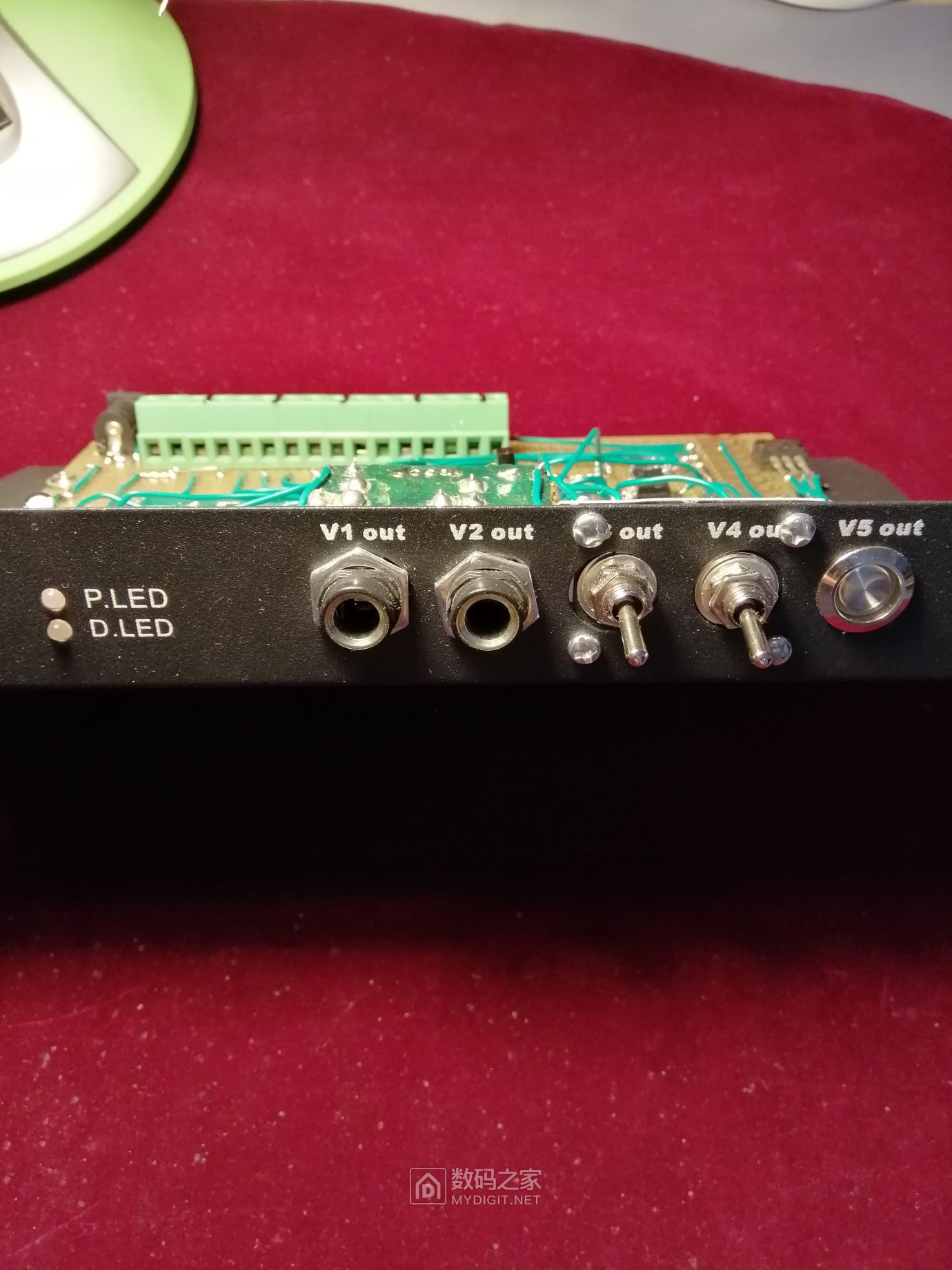

由于使用大量贴片再加上已安装洞洞板,相当于单层板,所以飞线不少

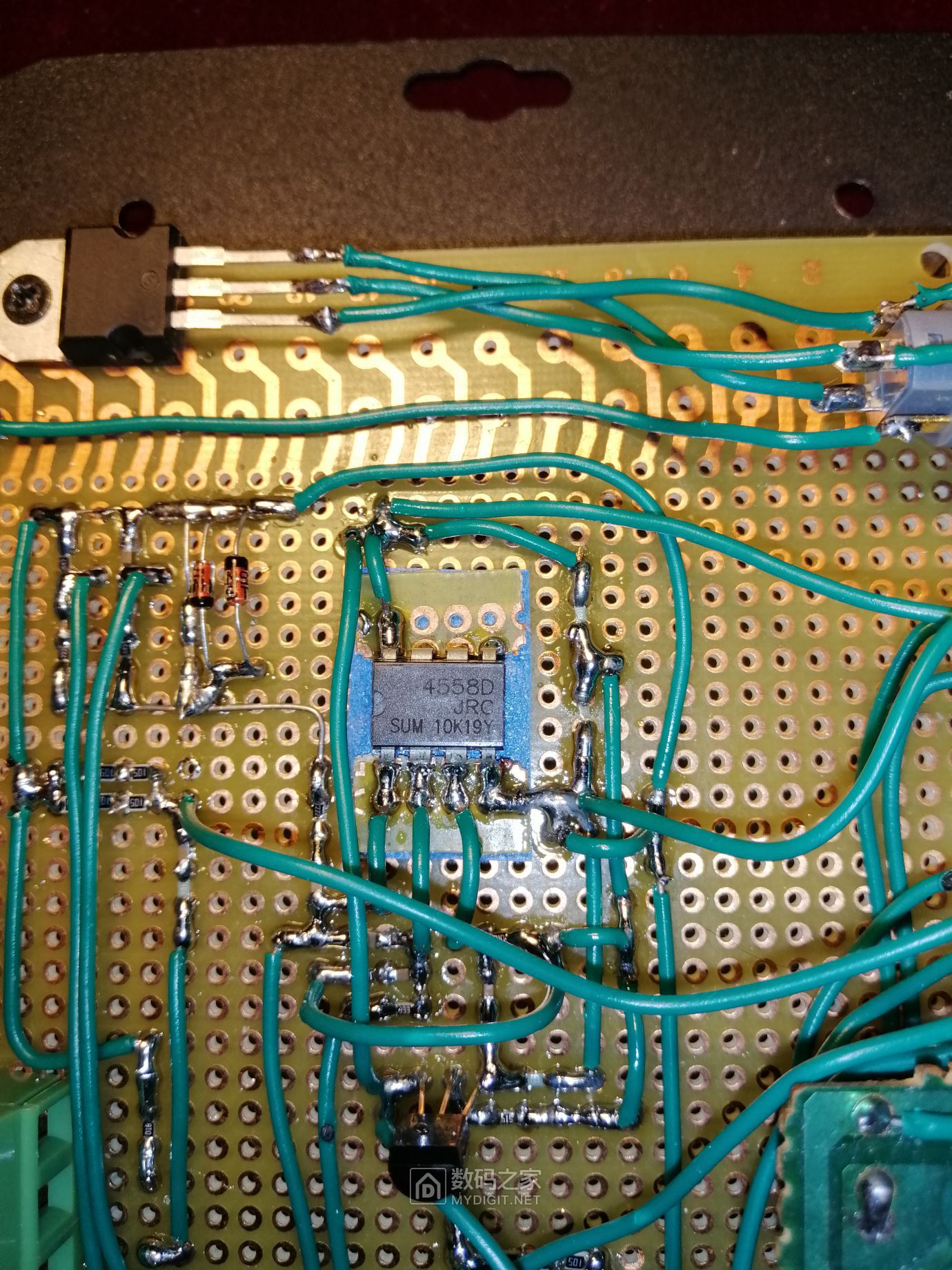

JRC4558特写

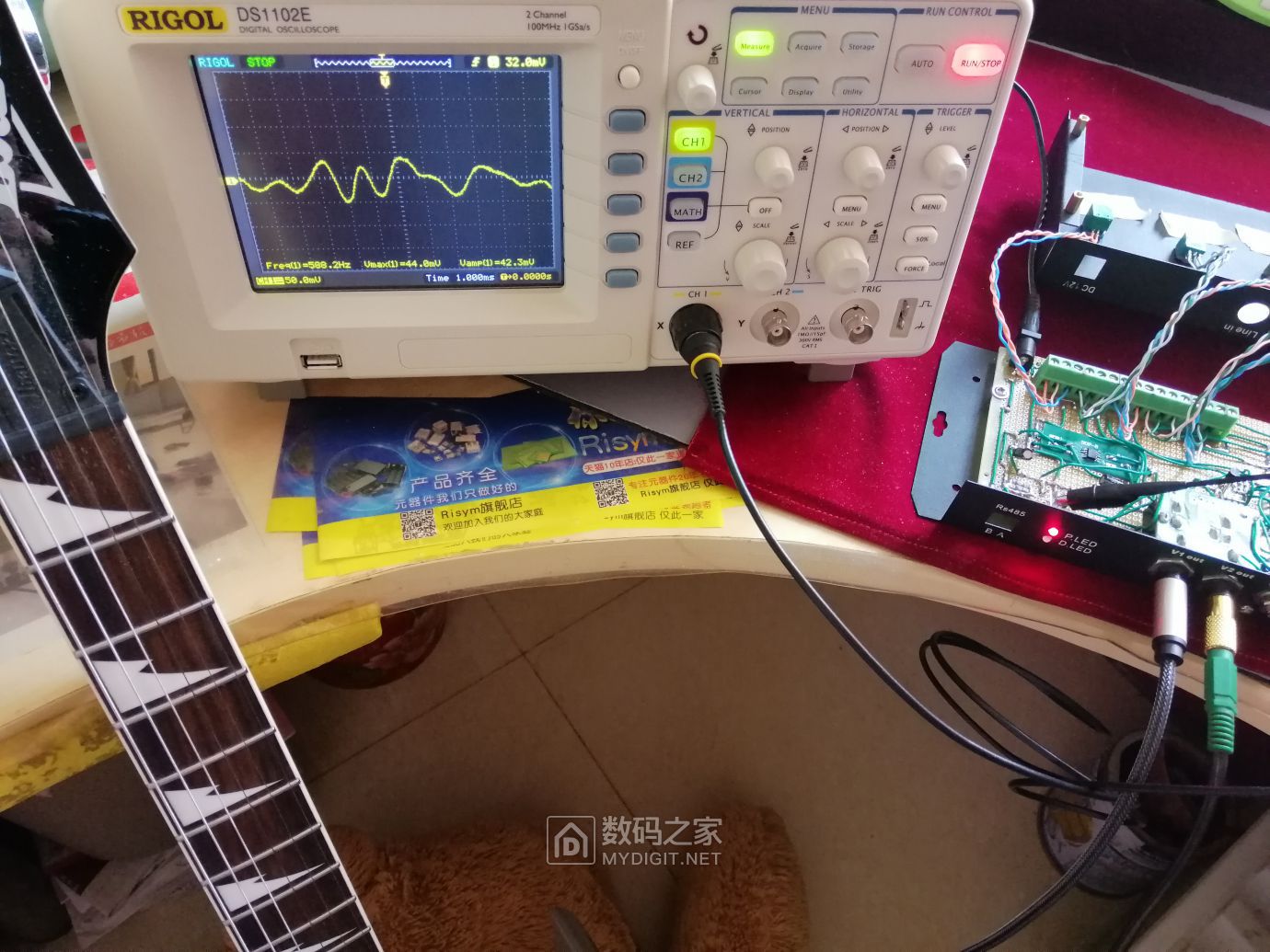

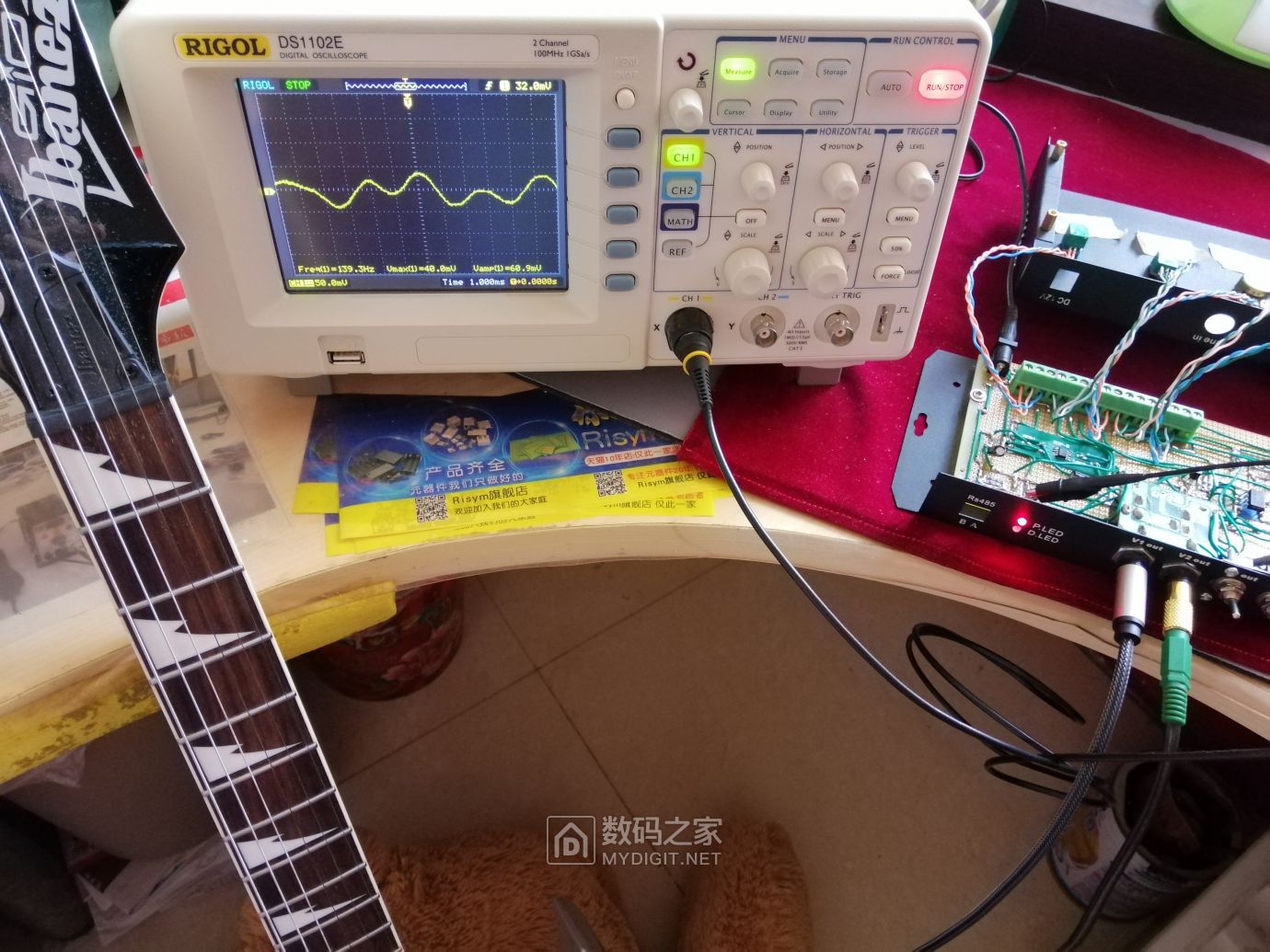

1弦空弦拨动,切换到ROSS,截取的波形,随着手指离开,振幅减小的同时,波形会发生变化

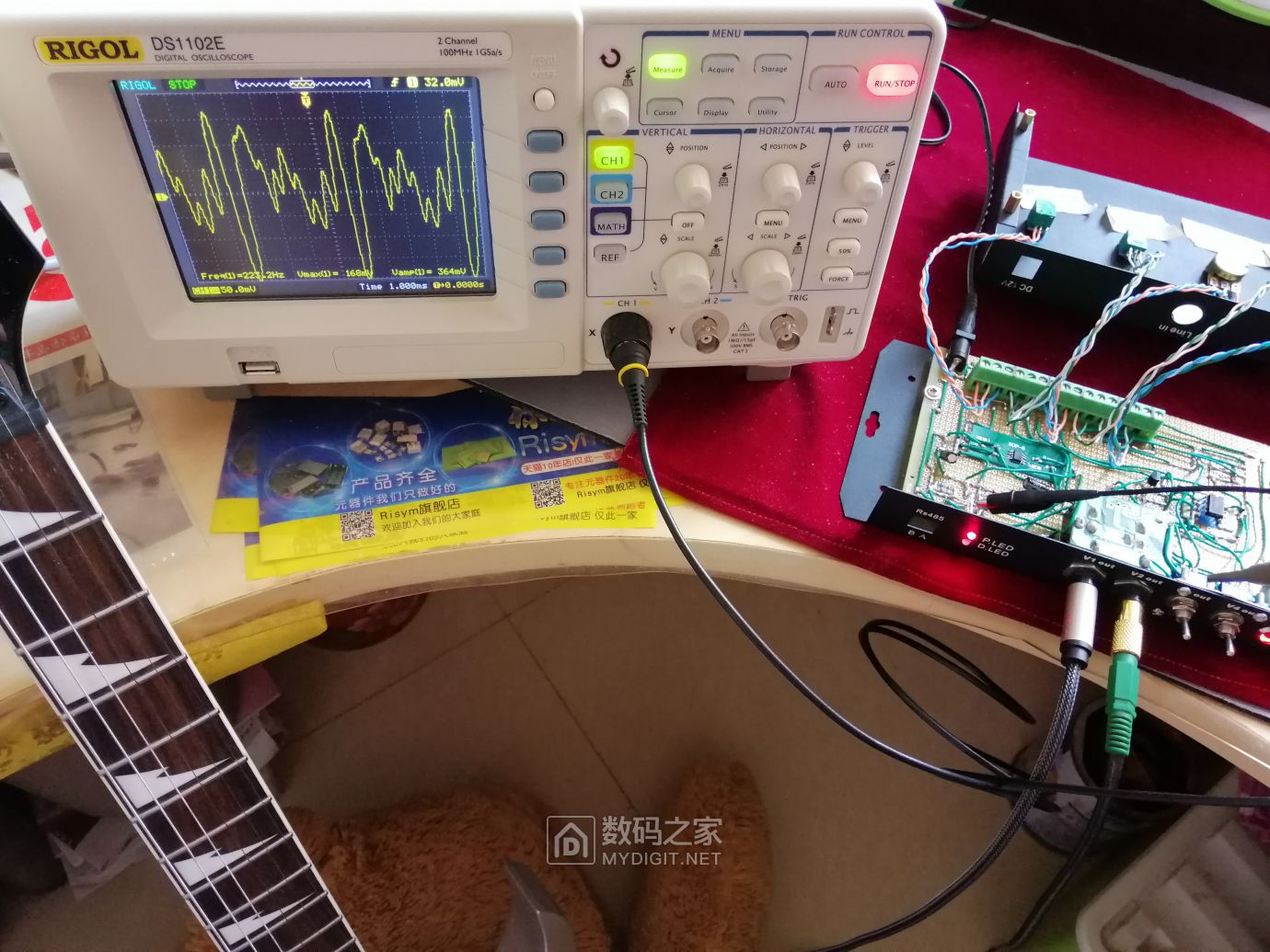

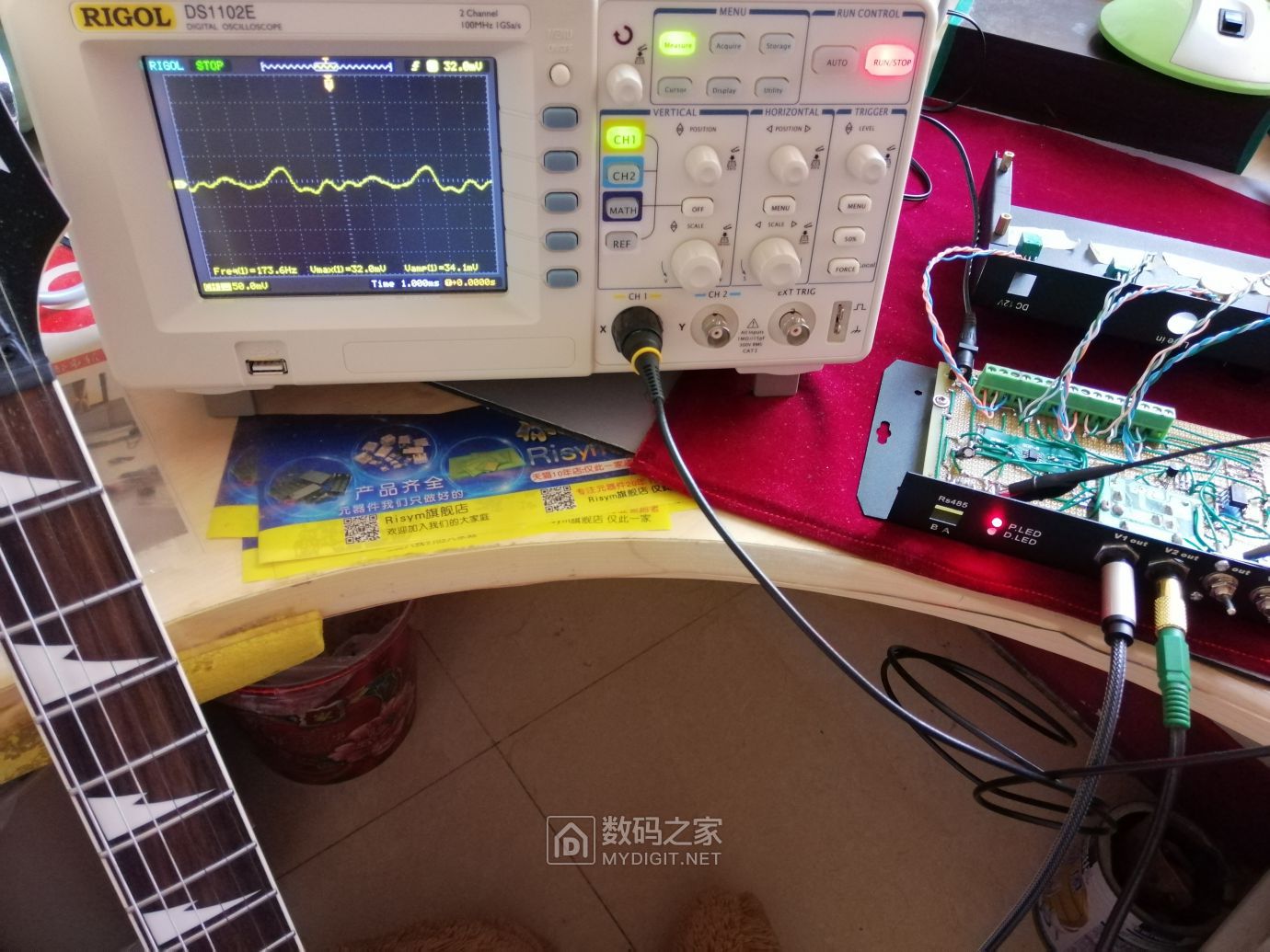

2弦空弦拨动

3弦空弦拨动

4弦空弦拨动

5弦空弦拨动

6弦空弦拨动

无输入输出时的运放各点电压

总装前留念

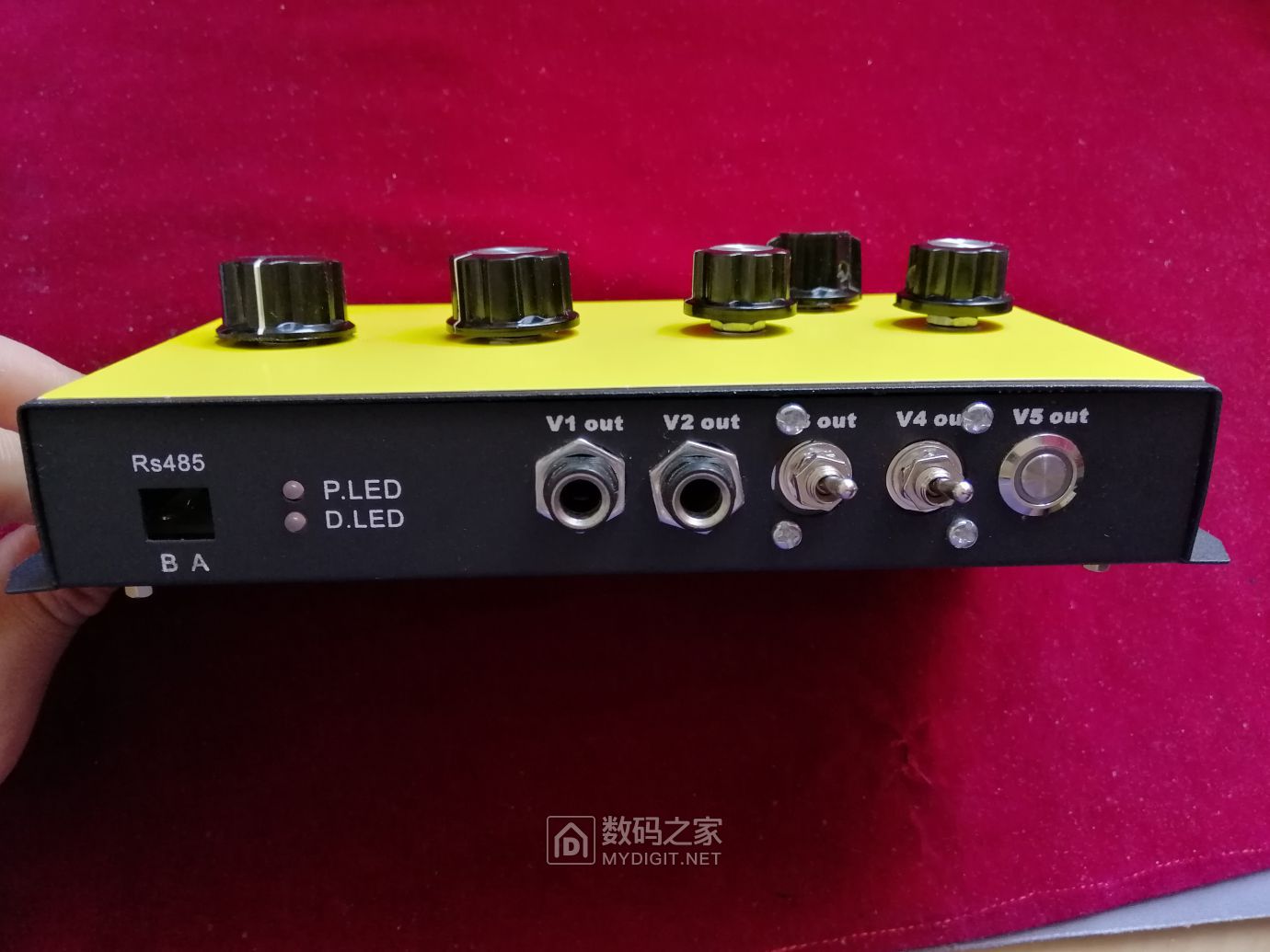

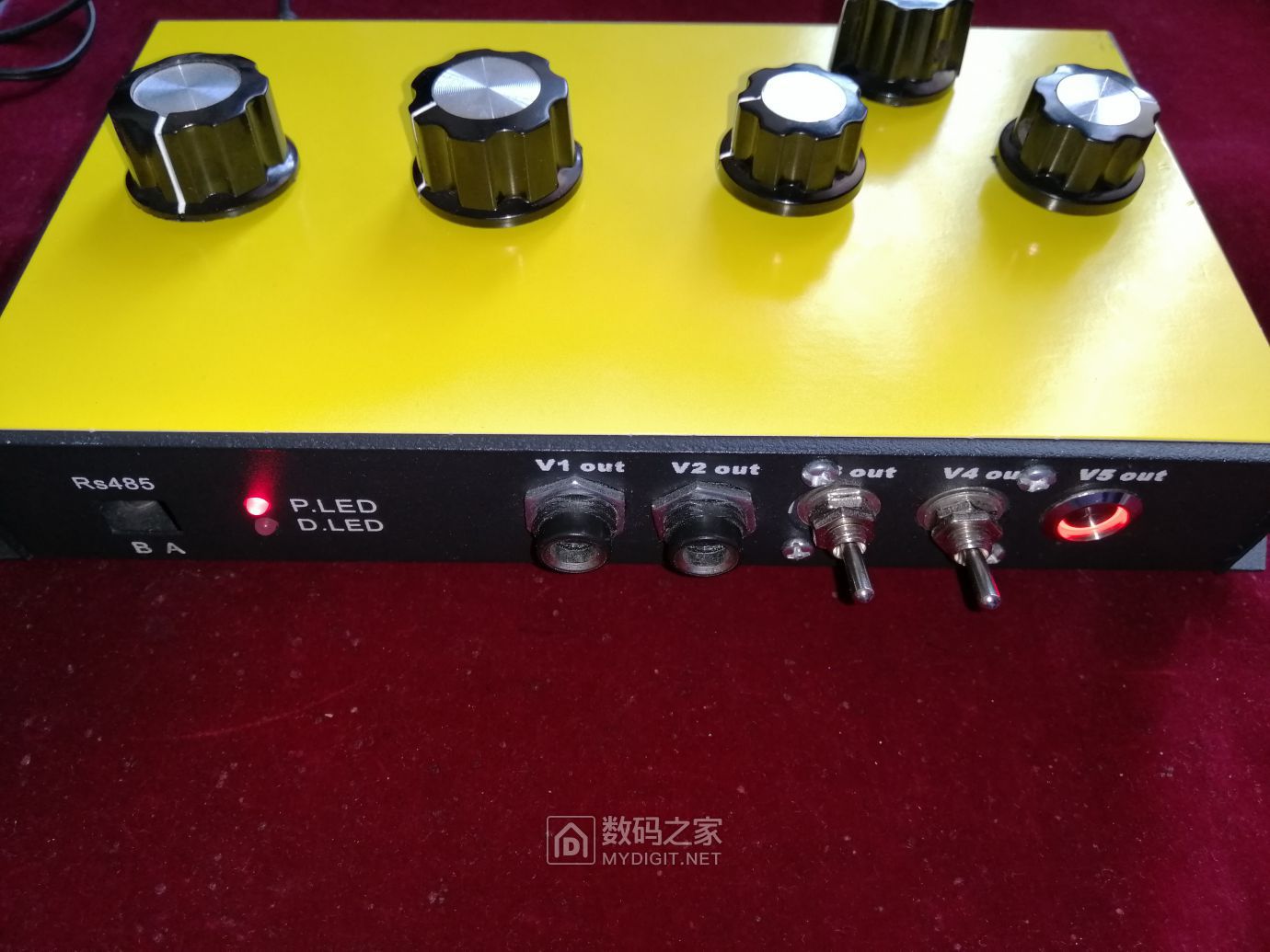

各个单元配合的不错


电源按钮按下

切换到ROSS

切换到SD9

总结:二者的失真听感效果,中规中距,强力和弦下没有那种金属的爆裂淋漓感,一般的SOLO,味道可以,仁者见仁,智者见智吧

感谢观看 ~~~~
