高标电机控制器4850G接线代码搞不清楚

zhengyueyong · 发表于 2021-12-6 19:13:30

买的是立马专用的，现在找不到刹车断电是哪条线，三速线也不知道，本以为拆了就能找到，结果完全不知所云，失算了，大神看看这些个代码都是什么功能的？

外壳

内部全貌

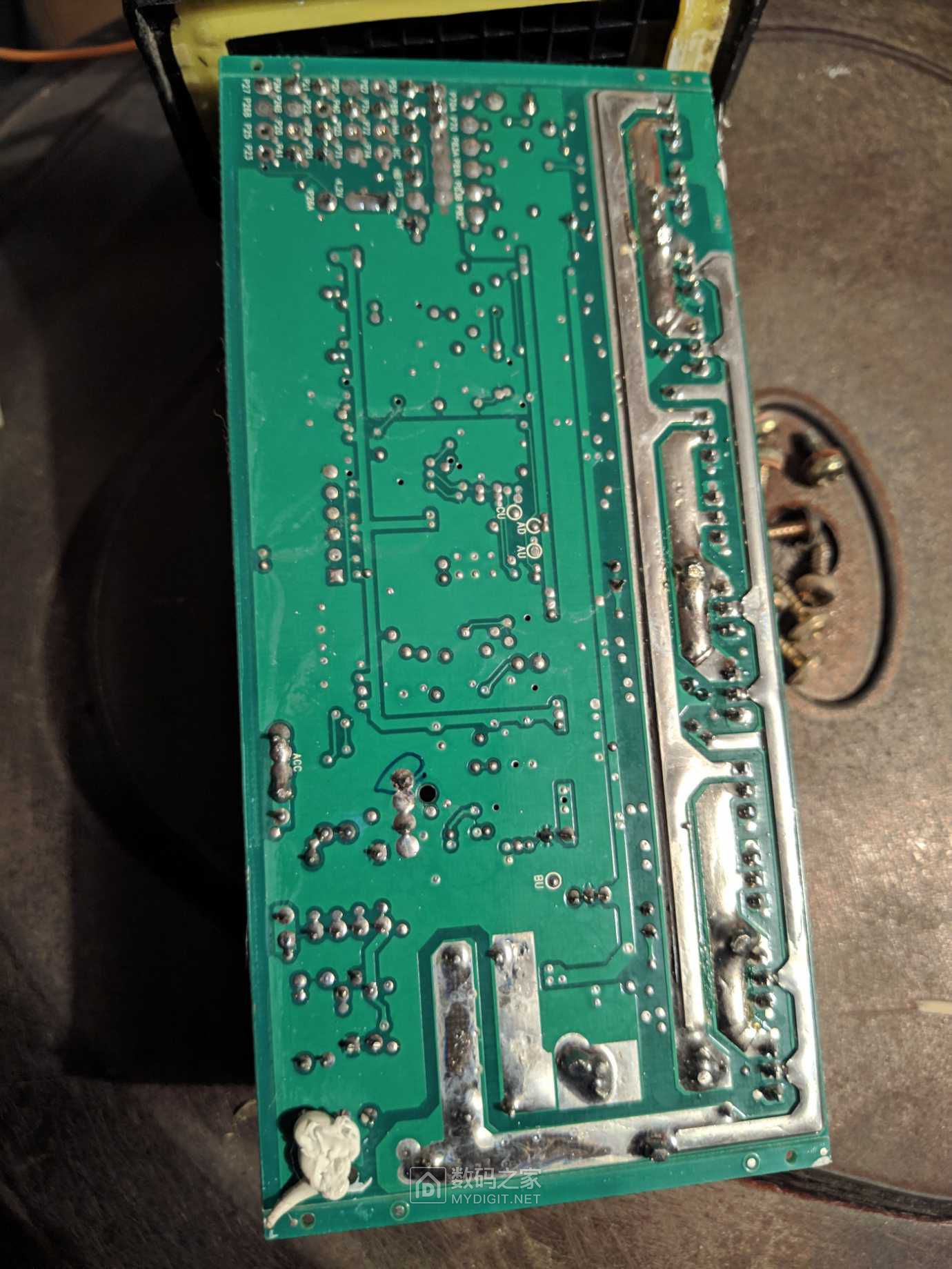

反面

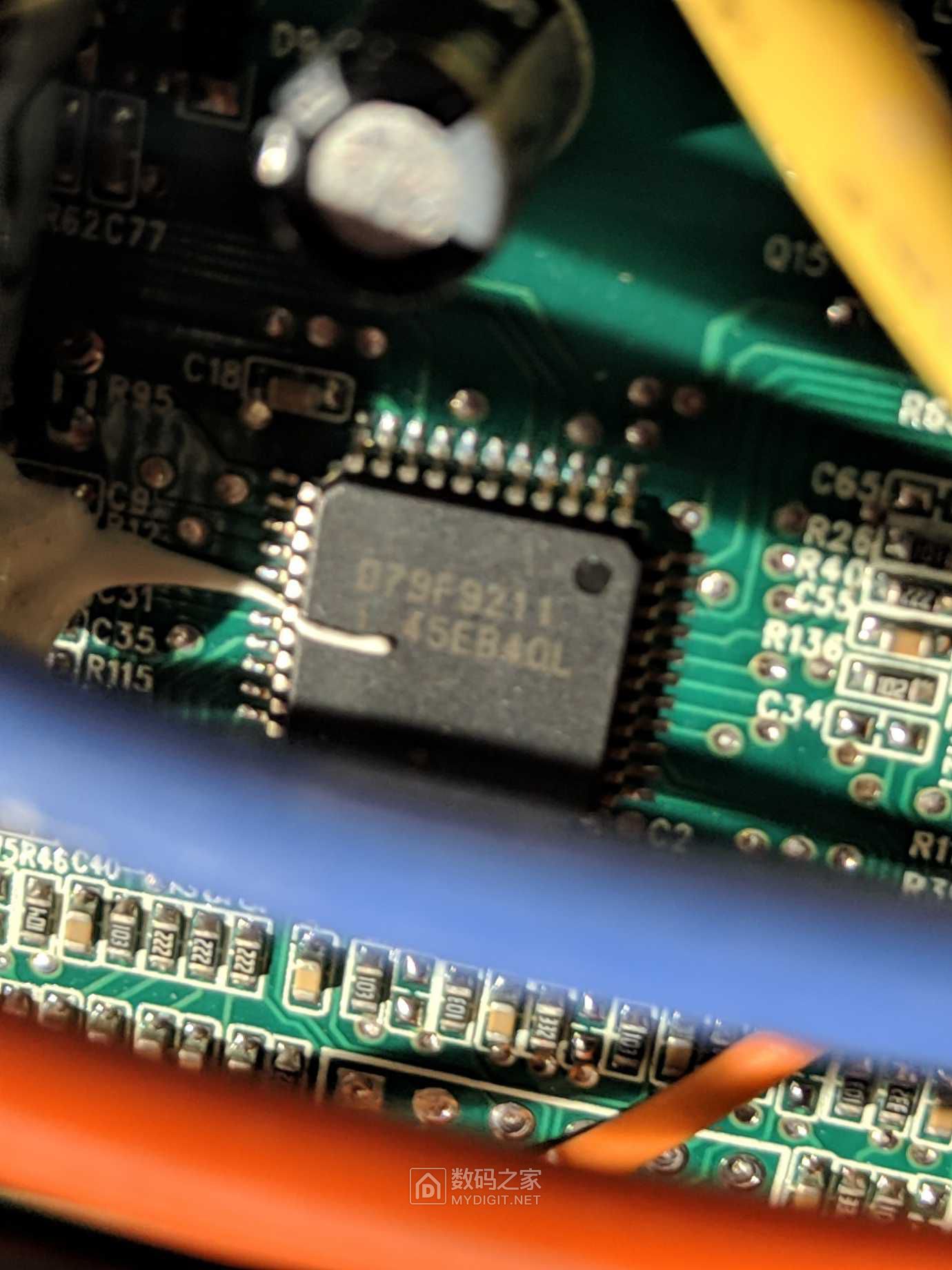

主控

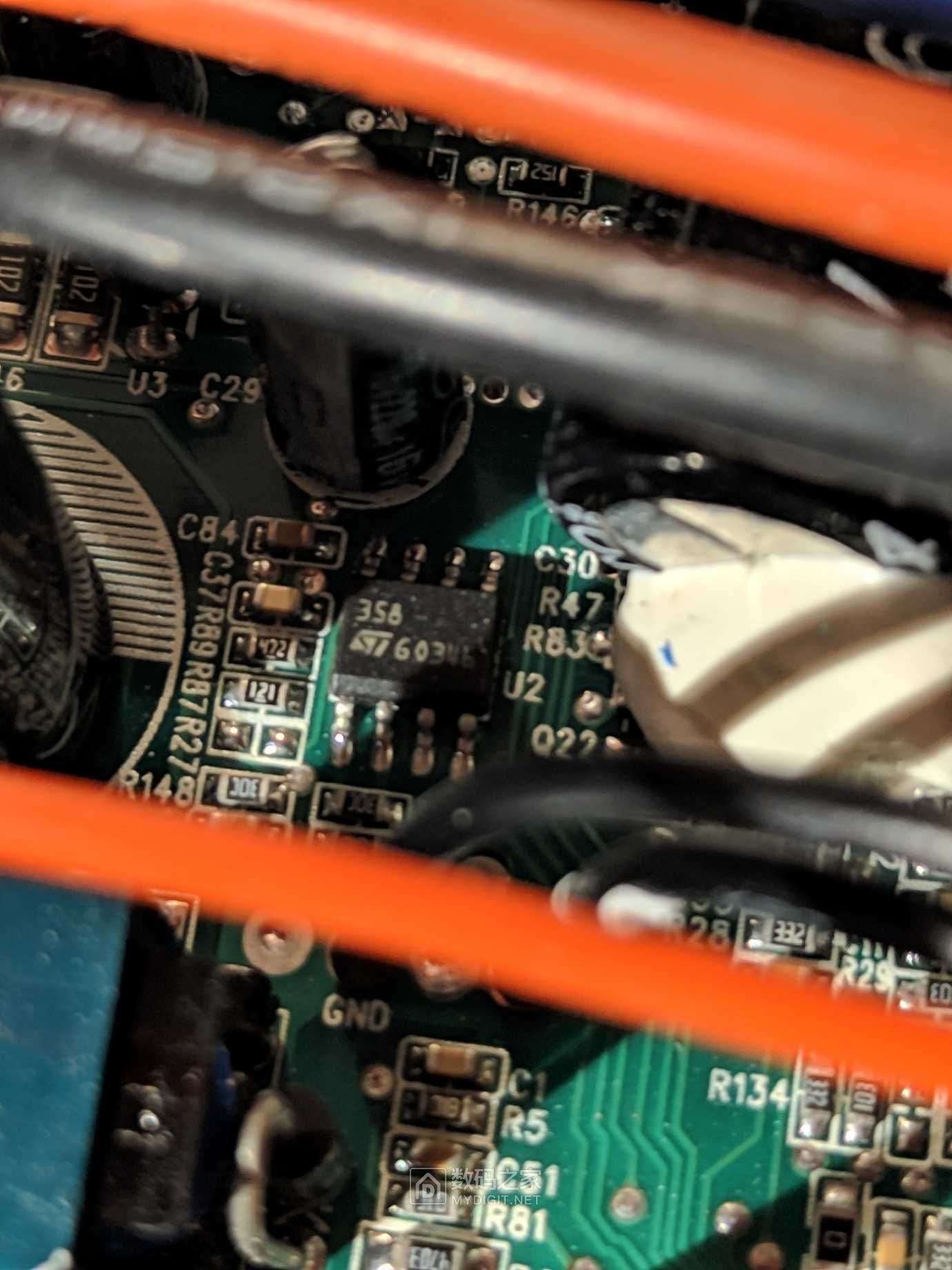

358

摸死管

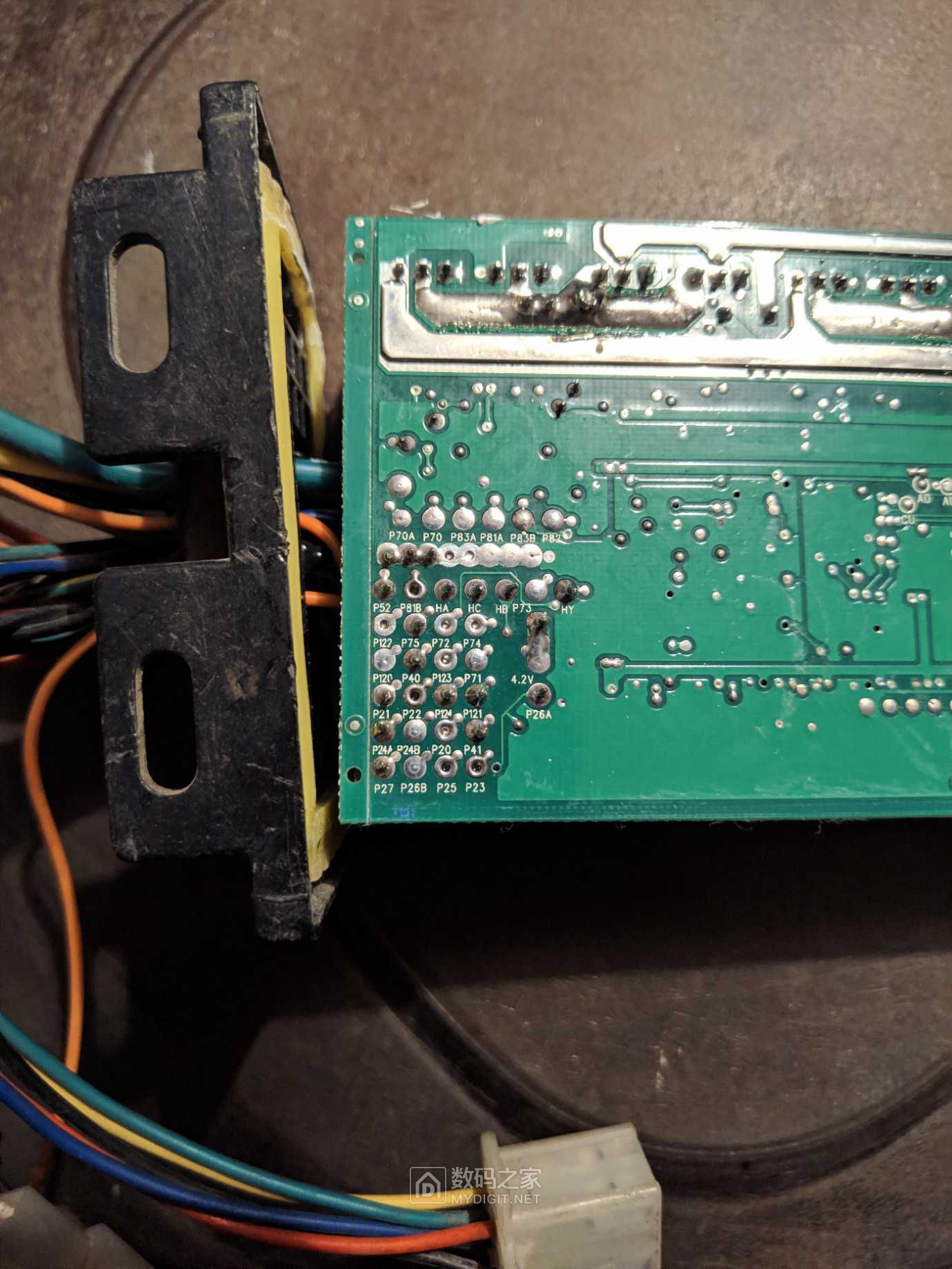

神秘代码

神秘代码

电瓶线电机线

霍尔线

调速线红黑灰，下面三根怀疑是三速

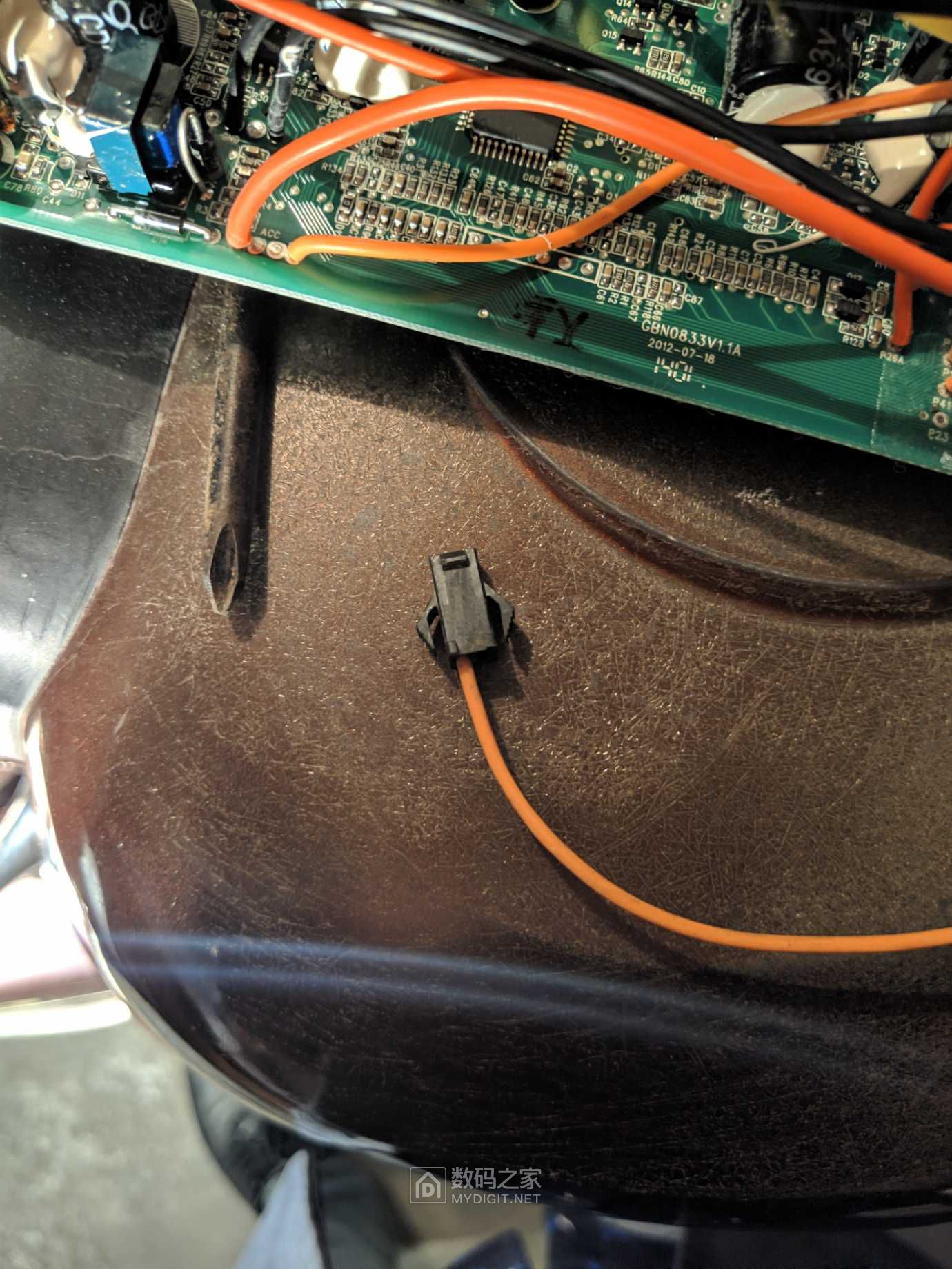

剩下的六线插头完全不知道是干啥的

zhengyueyong · 发表于 2021-12-6 19:16:29

HA HB HC是霍尔

sansen2016 · 发表于 2021-12-6 19:27:10

通常电路板上标的是SH（高电平刹车）SL低电平刹车，大多数的刹车信号线都是和转把信号在附近。估计是那条紫色线。你还可以在通电的情况下用万用表量先除高电压的。电路板上高电平刹车有电阻分压的，低电平刹车通常有一个二极管。

zhengyueyong · 发表于 2021-12-6 19:32:10

防盗线绿色接了绿相，橙色接ACC，蓝色接p21，独立小黑插头橙色接p121,黑色都接p70,
调速六线插头的灰色p27，白色hy,紫色接绿相，黄绿双色接p24a,红色调速电源，剩下不知作用的六线插头里面白线接p124,橙色接p41,蓝线p40,棕色p75,黄色p52,黑色负

zhengyueyong · 发表于 2021-12-6 19:57:14

sansen2016 发表于 2021-12-6 19:27
通常电路板上标的是SH（高电平刹车）SL低电平刹车，大多数的刹车信号线都是和转把信号在附近。估计是那条紫 ...

高标不按套路出牌的

thinarily · 发表于 2021-12-6 19:59:37

你这是48v的我有一个60v的还是剪线的完全不知道咋接:cry::cry::cry:

azzajazz · 发表于 2021-12-6 20:52:43

上车测试就知道了，扭着油门，一个个拉低电平，对付高标我都是这样。也只能这样，即便是高标控制器，p编号也不一定全部相同。爱玛高标某些p27是高速，你这个p27就不是了。所以没有一个标准。

zhengyueyong · 发表于 2021-12-6 21:12:20

azzajazz 发表于 2021-12-6 20:52
上车测试就知道了，扭着油门，一个个拉低电平，对付高标我都是这样。也只能这样，即便是高标控制器，p编号 ...

低刹可以试，高刹有点怕，搞错了就冒烟了

zhengyueyong · 发表于 2021-12-6 21:31:20

找到了，调速那个插头的黄色线是刹车断电线，点动三速，另外那个六线插头的白线对负极黑线接点动开关就OK了

西溪阿虎 · 发表于 2022-8-11 16:15:35

搞定了吗
