CS5211是专门用于设计DP转VDS转换器，DP转LVDS控制板，DP转LVDS转接板等产品设计当中，并且外围器件简单，转换率和兼容性都可以达到市场通用设备的技术参数要求。
一、CS5211功能总述
CS5211是一个eDP到LVDS转换器，配置灵活，适用于低成本显示系统。CS5211与eDP 1.2兼容，支持1车道和2车道模式，每车道速度为1.62Gbps和2.7Gbps。CS5211采用强大的SerDes技术，可以以较低的误码率恢复高速串行数据。

CS5211 LVDS发射机支持单端口和双端口模式。CS5211支持的最大分辨率是WUXGA（1920x1200）。CS5211有4个配置引脚，可支持16种不同的组合面板分辨率和LVDS工作模式与一个EEPROM图像。此外，还提供了一个方便的工具来编辑、生成和更新EEPROM图像以供定制配置。

通过优化设计，使用CS5211有利于节约BoM成本。该芯片集成了时钟源，节省了外接晶体，支持宽范围电源（核心功率为1.8~1.2V），节省了车载电源设备，CS5211的总功率小于300mW，简化了供电网络设计。很容易将CS5211集成到流行的低成本显示系统中。

二、CS5211参数特性介绍
CS5211特性总述
2通道DisplayPort v1.1兼容接收机
支持18位单端口、18位双端口、24位单端口和24位双端口LVDS输出
支持LVDS应用程序的OpenLDI和SPWG位映射
内置振荡器，不需要外部晶体
嵌入式线性压降调节器（LDO）
片上MCU
通过GPIO引脚控制选择支持面板
开机后自动加载引导ROM
通过I2C总线或辅助通道更新串行引导ROM数据
自动芯片电源模式控制。
eDP和LVD的EMI降低
广泛的核心功率范围从1.8V到1.2V。
封装QFN68。
HBM 4KV

CS5211DP接口、LVDS输出、视频处理、面板和背光控制特性如下：
DP接收器
符合嵌入式显示端口（eDP）规范1.2
以1.62Gbps或2.7Gbps链路速率支持1个或2个主链路通道。
以RGB格式输入每像素18/24位的颜色深度。
支持增强的帧模式。
支持VESA和CEA定时标准，分辨率高达1920x1200，60Hz，每像素24位模式。
支持动态刷新率切换。
支持快速链接培训和全链接培训。
支持eDP认证：可选加扰种子重置和可选帧。
支持HPD中断。

LVDS输出
支持18位单端口、18位双端口、24位单端口和24位双端口LVDS输出接口。
支持LVDS应用程序的OpenLDI和SPWG位映射。
当输入视频未准备好时，保持LVDS输出。
灵活的LVDS输出引脚交换。
可编程摆动/共模电压。
输出转换率控制，以减少电磁干扰。

视频处理

支持伽马校正。
支持抖动和6位+FRC。
支持动态背光控制。

面板和背光控制
可编程LCD面板电源顺序
支持2种PWM模式，包括背光亮度电平控制PWM引脚和BLUP/BLDN引脚

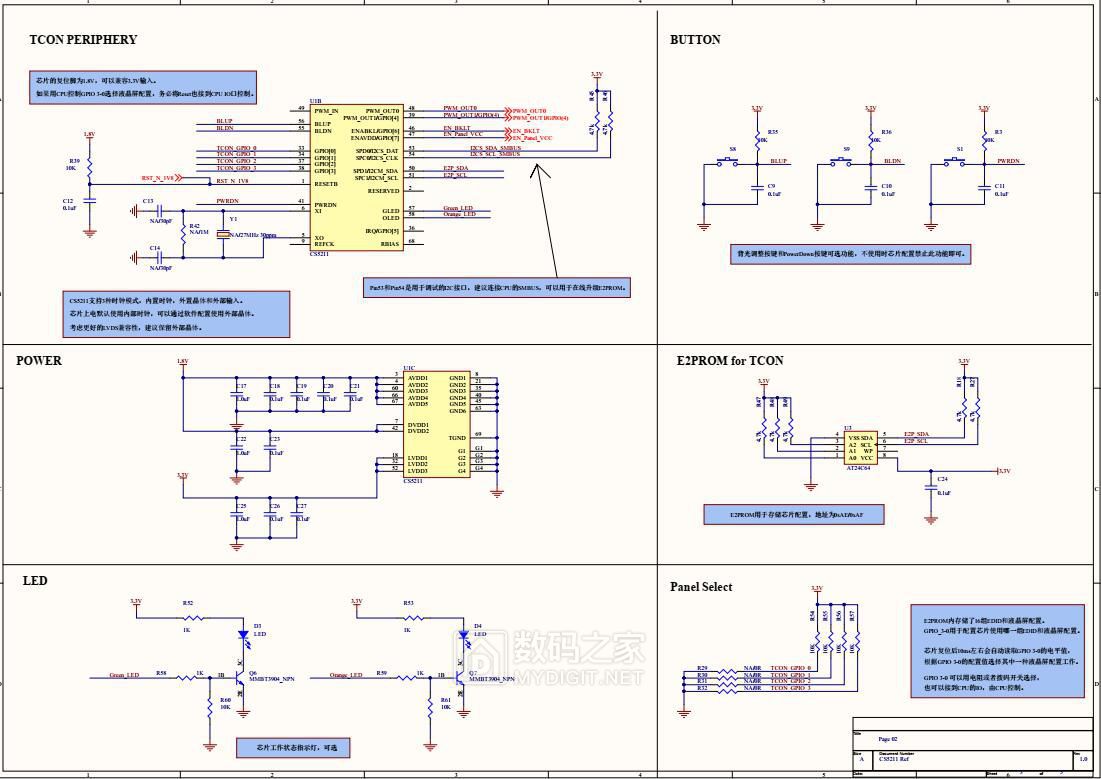

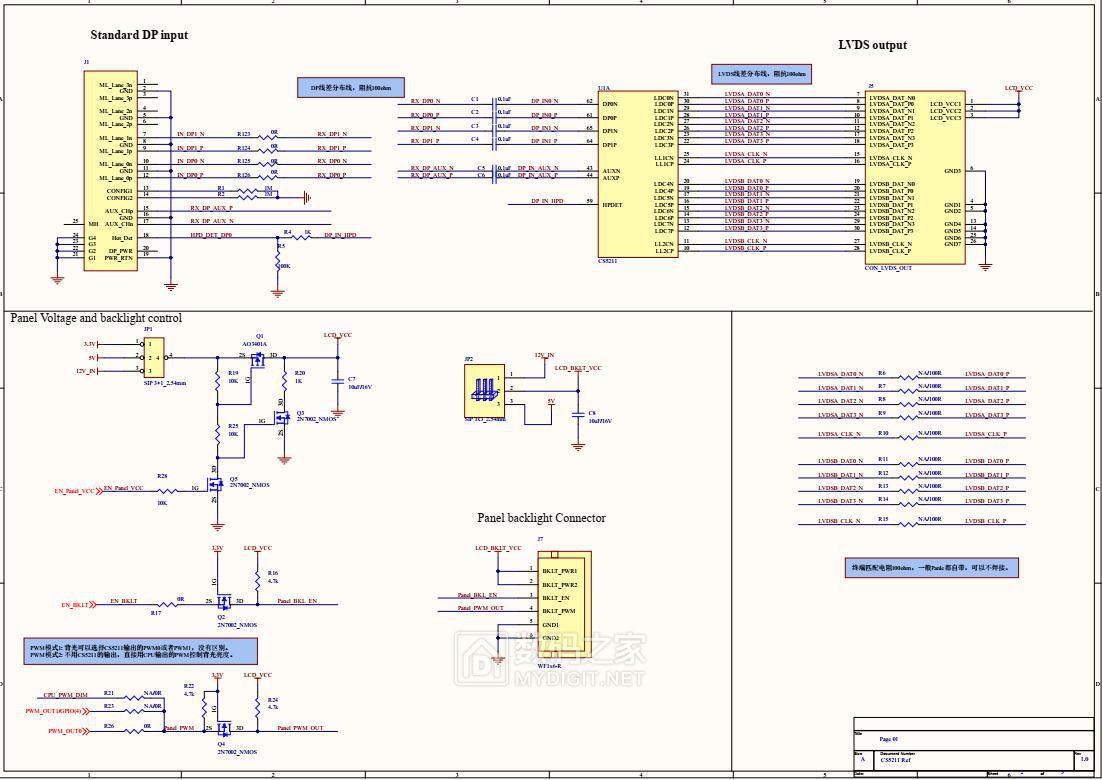

CS5211低成本DP转LVDS转接板方案电路图如下：

CS5211低成本DP转LVDS转接板方案规格书如下
