哪位论坛兄弟对lvds有研究的帮看下

xiayu0303 · 发表于 2021-12-19 23:45:18

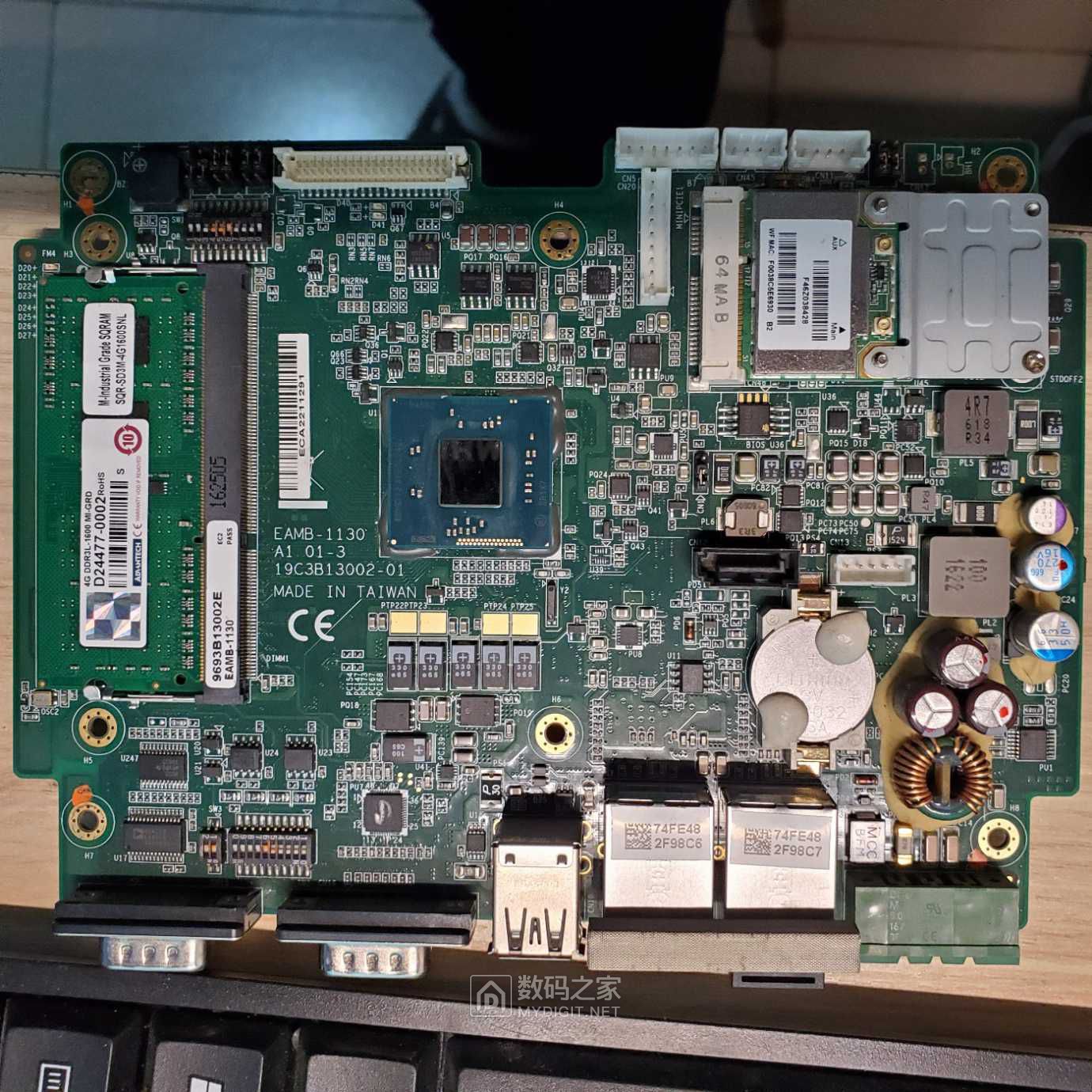

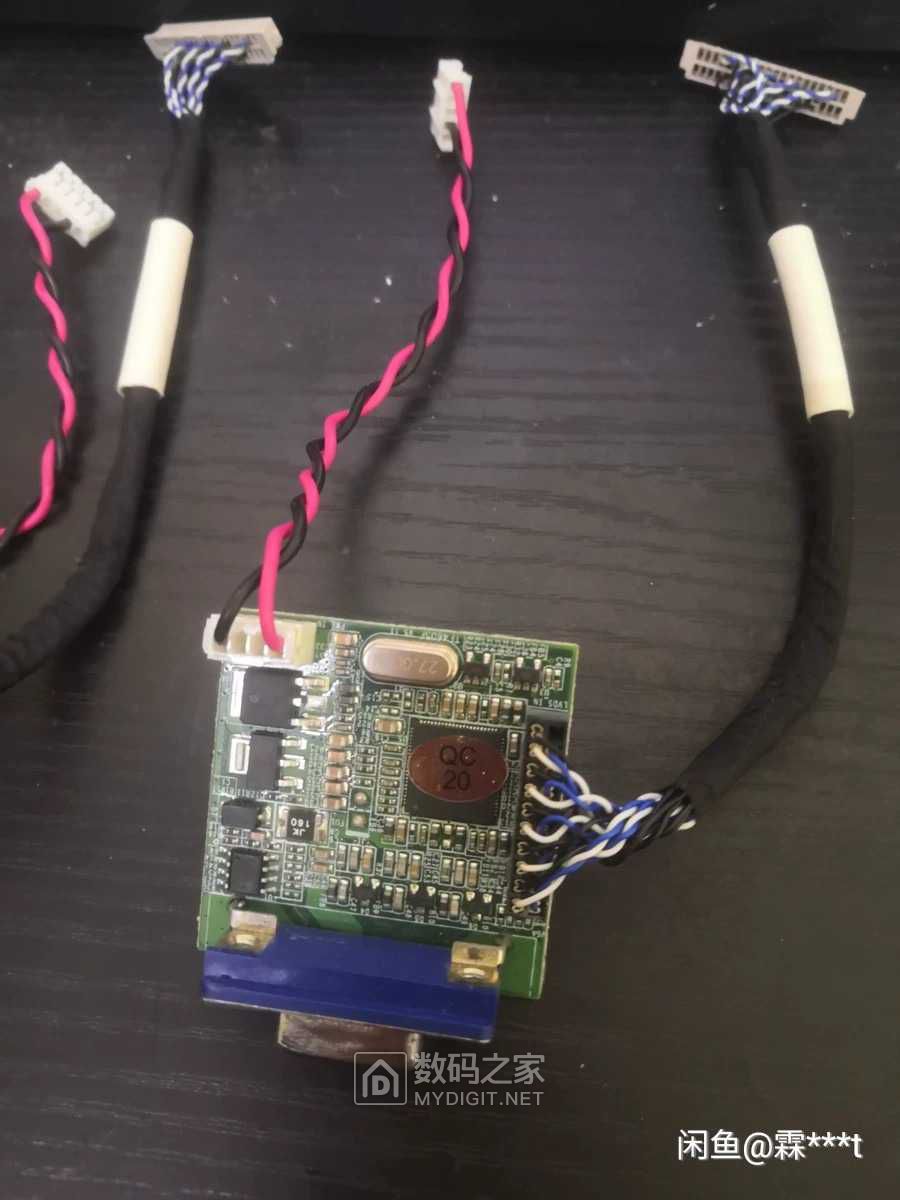

工控机主板没有外接显示器的接口，只有lvds接口。有半截lvds原装线，网上买了lvds转vga转接口，但是是二手拆机没有资料，哪位坛友估计能搞定，我寄过去，有偿，感谢！

yunxun · 发表于 2021-12-20 08:17:24

上网上找找资料看看吧，记忆中就是除了电源就是信号线，信号线两个一对

李志路 · 发表于 2021-12-20 08:39:16

本帖最后由李志路于 2021-12-20 08:48 编辑

无线网卡旁边那个9针接口应该就是VGA ,应该也有成品转接线！

jimm2m · 发表于 2021-12-20 08:39:43

CN5 CN20看看是不是扩展的VGA啊

zzy_85569381 · 发表于 2021-12-20 08:47:08

本帖最后由 zzy_85569381 于 2021-12-20 09:08 编辑

单6、双6、单8，双8这样的
如果是单6的，就三对数据线，一对时钟线
如果是单8的，就四对数据线，一对时钟线
比如图片中双6的，就是有三对数据线，一对时钟线，然后再三对数据线，一对时钟线。
如果是双8的，就是有四对数据线，一对时钟线，然后再四对数据线，一对时钟线。
基本都是从供电端开始算起，差分线一对一对的，铜箔走线上能看出来

上图是单6

上图是双8

上图是单6

李志路 · 发表于 2021-12-20 09:13:04

研华的

锰子 · 发表于 2021-12-20 09:22:06

目测楼主的板子可以直接插上啊另外两根不就是电源吗知道电压接上应该就能用

garyjohnson · 发表于 2021-12-20 18:15:54

山寨工控通常都是1024*768，有的BIOS还能调lvds的分辨率，至于多少位就不知道了，定义就是公版的，找乐华驱动板的屏线就行，给你个不厚道的办法，你可以多买几种屏线，带运费险的，把不用的退了

爱你的浦 · 发表于 2021-12-20 19:49:41

查了下版号，应该是深圳控汇智能的板子。没找到同款。但是找了这家公司有LVDS板子，找了2个，说明书中关于LVDS的说明基本一致，是标准接口。同一家公司，讲道理的话，接口定义应该是相同的。

xiayu0303 · 发表于 2021-12-20 20:15:46

李志路发表于 2021-12-20 08:39
无线网卡旁边那个9针接口应该就是VGA ,应该也有成品转接线！

正常都是12针的接口

xiayu0303 · 发表于 2021-12-20 20:49:57

锰子发表于 2021-12-20 09:22
目测楼主的板子可以直接插上啊另外两根不就是电源吗知道电压接上应该就能用 ...

买的转接板插上了，5v和12v都试了一遍

曾经- · 发表于 2021-12-22 02:01:11

5楼和9楼兄弟说的对的一般工控机多见1024x768 有的是800x600 你查一下主板输出是单6-8 还是双6-8 再查转换板那个芯片是不是支持剩下就是测试了如果你有这个工控机主板原来的屏幕看看屏幕型号搜一下就知道屏幕是多少分辨率和单6-8双6-8什么的了 LVDS线还有高低之分注解别把电源正极接到信号线上面都不会有事要是不小心把正极电源搞到信号线可能板子就挂了另外记得注意的是你的那个转换小板的供电多少V 别搞错
