[手持表] 福禄克第一代手持琴键万用表最经典的型号FLUKE 8060A拆机测评

[复制链接]
发表于 2021-12-30 00:41:27 来自手机浏览器 | 显示全部楼层 |阅读模式

认识众多玩家高手/拆客/DIY爱好者,查阅更多资源,一起学习技术知识

您需要 登录 才可以下载或查看,没有帐号?立即注册 微信登录

x
话说从海鲜市场淘了个垃圾成色的福禄克8060A琴键式万用表。先摘录一段福禄克历史:

8020 是 Fluke 的第一款手持万用表,在1977年推出。在这之前它只做台式仪表。尽管在 8020 之前,也有不少厂商尝试生产手持表,但 8020 的出现才真正证明了手持表的价值。在这块表中,Fluke 专门定制了 MAC(Measurement Acquisition Chip)芯片,将 ADC 与显示驱动集成到一块芯片中,简化了内部结构,降低耗电,将待机时间提升到 200 小时。8020 在当时的出现,相当于仪器界出现了 iPhone。

作为改进型号的 8060 更加牛。这款万用表是历史上第一款带有 CPU 的手持式万用表,还第一次加入频率测量,具有 100KHz 带宽的真有效值计算能力,以及独特的 dB 计算等功能,非常便于音频相关测试。这甚至还是第一台使用四层 PCB 板的手持表。截止到80年代末,Dave 参与的这几款手持表的累计销售数量达到了一百万台!据说 8060 一直到2001年才正式停产。

想想七八十年代,我们国内用啥样的万用表!这差距难以想象!8060的好多性能指标即便放到三四十年后的今天也傲视群雄!
详细的资料大家可以去查阅手册,感谢坛友@静闪电 翻译的用户手册,过多的细节我也没有能力去剖析和评价!这里仅仅对8060做一下我所能做的一些测试:

1.它是19999四位半显示,电阻档还支持自动量程。自动量程貌似是三位半。自动量程和手动量程测试电压不同!MΩ档只有自动量程;
2.二极管档电压比较高有8V,通断档也有4.2V;
3.交流频响很厉害,达到了100K,实测正玄波300K精度都还可以;
4.测量速度慢了点!通断档第一下声音反应很快;
5.各档位精度很好,电阻档不太完美,猜测可能跟这表之前烧过有关!不过精度也很不错了;
6.为数不多的可以测量自身电池电压的万用表!哈哈;
7.琴键开关的操作需要适应,通过按键的不同组合来切换档位,出错概率比较高!反正我是手忙脚乱,看花眼!8060是福禄克最后一款琴键万用表;
8.有些隐藏功能,表的面板上没有提示,需要阅读说明书才知道;
9.电流档最大能测2A,有点小;
10.校准是一大堆各种电位器!有可调电阻,有可调电容。好在表内部有校准方法!细心调整一下效果还可以。


Dave和他设计的8060,展示的是蓝色巨人IBM公司定制款

外观

电阻测量精度


与5730测量对比


交流频响测量


二极管档电压8V

蜂鸣档电压4.2V

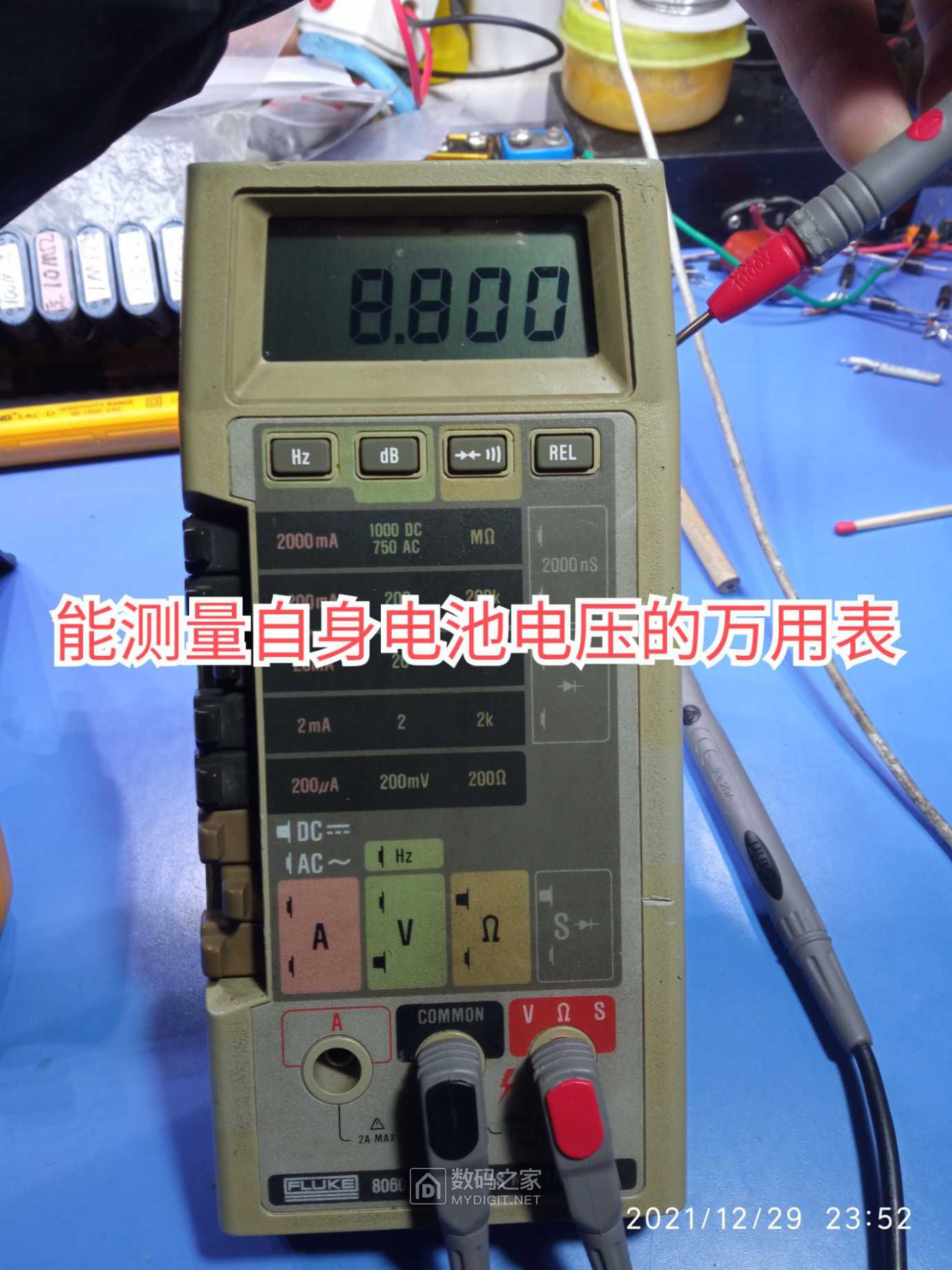

能测量自身电池电压的万用表


这表很牛的地方还有就是各种自检,比如可以开机检查比例读数!(熟悉FLUKE830/9205 的朋友应该知道比例读数检查,1000或者10000计数是最理想的)。还可以检查按键编码,说明书里各种测量检测,故障维修,测量原理都很详细!福禄克一直都是公开或者半公开各种资料,不像其他很多厂家,啥都保密!



拆解
内部贴纸带有校准说明,非常贴心

电路板上元件非常紧凑,按键长短不同

福禄克定制的CPU,FLUKE 704759

液晶屏驱动IC

校准调节旋钮

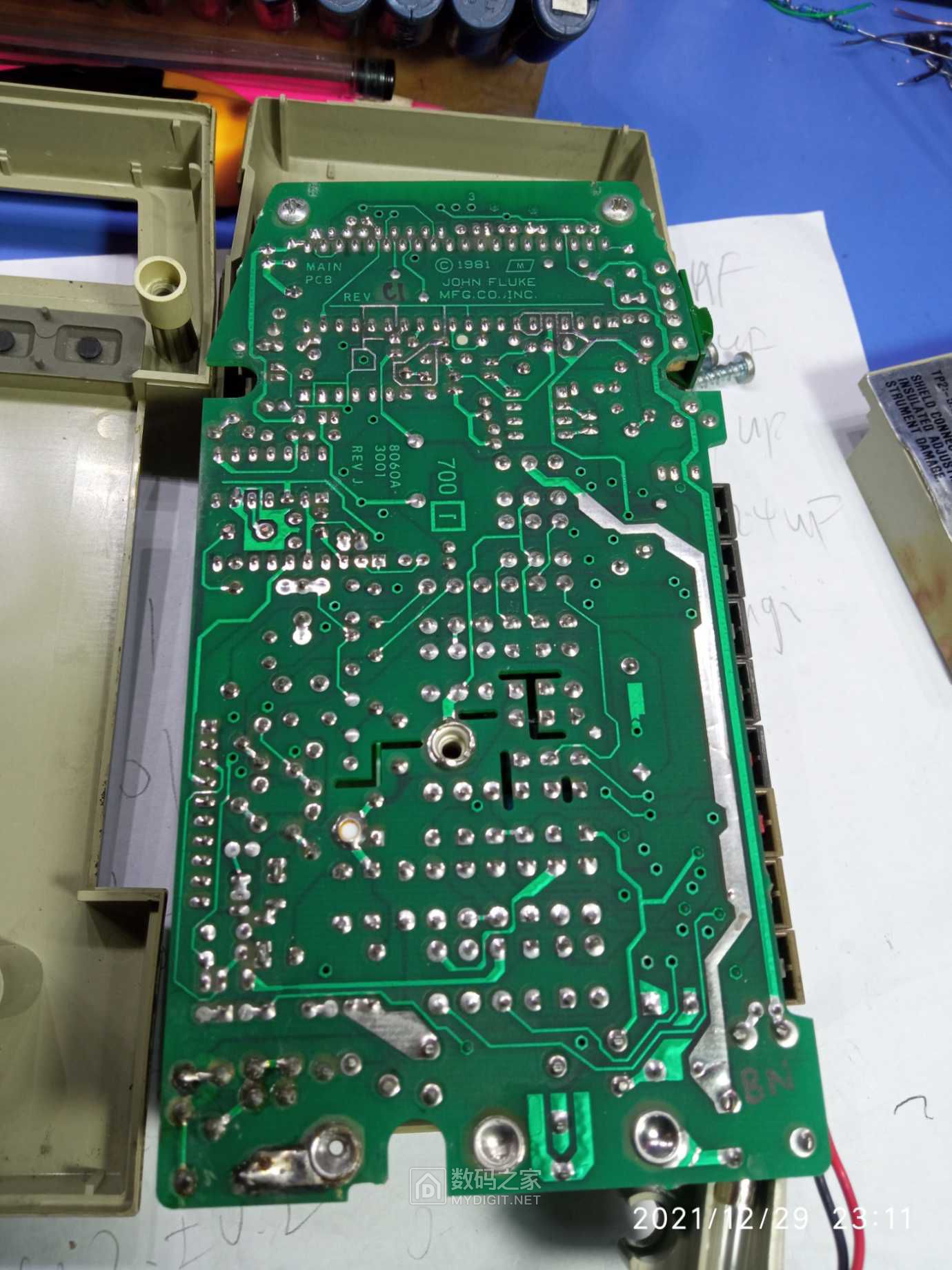

电路板背面

说明:
1、有几张图片来自http://mrmodemhead.com/blog/fluke-8060a-repair,Thanks
2、@瑞福康 机翻维修案例:http://bbs.mydigit.cn/read.php?tid=1222810
3、@静闪电 翻译的用户手册:http://bbs.mydigit.cn/read.php?tid=2182338

数码之家-福禄克8060A四位半数字万用表中文说明书维修手册.pdf

2.46 MB, 下载次数: 10, 下载积分: M币 -55
