DC-DC自动升降压电路，升降压芯片使用TI LM5176制作

wyc1920 · 发表于 2022-9-9 09:19:47

本帖最后由 wyc1920 于 2022-9-9 14:04 编辑

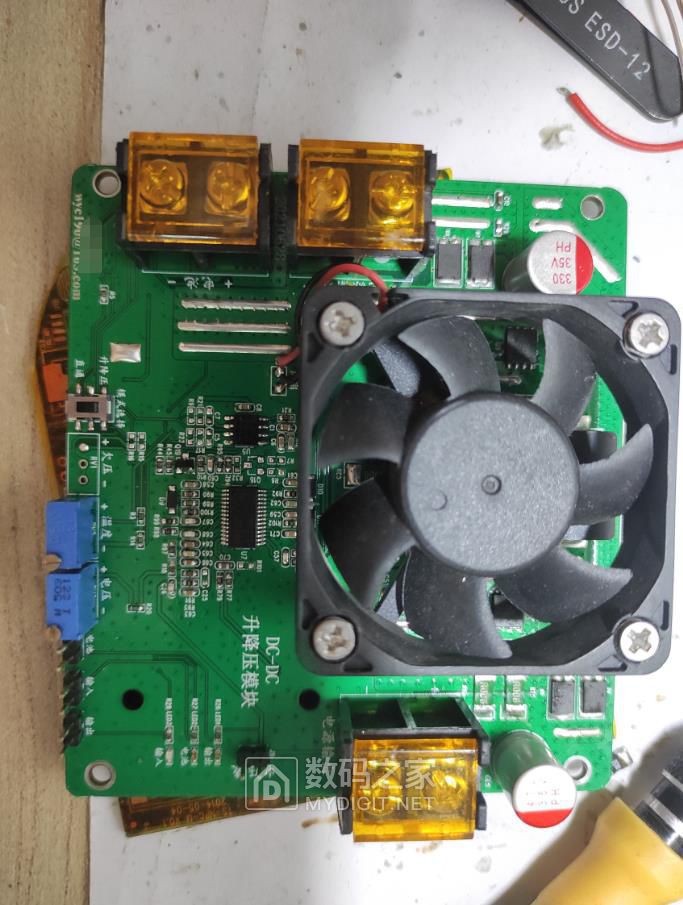

DC-DC自动升降压电路，升降压芯片使用TI LM5176制作。

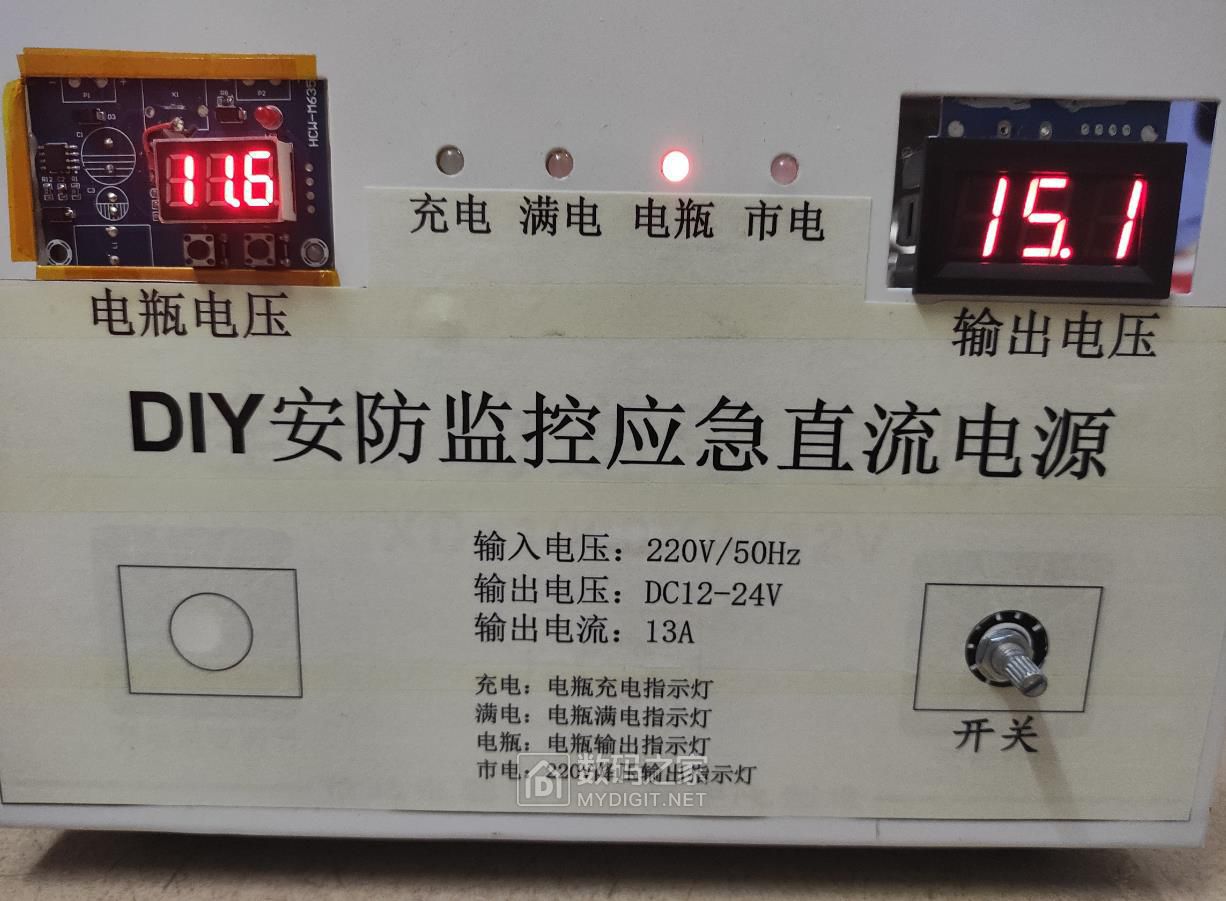

板子已经应用在自家监控备用电源。
版主看到该帖子，帮忙把该帖子转到DIY创意版块，谢谢！

补充内容 (2022-9-15 08:32):

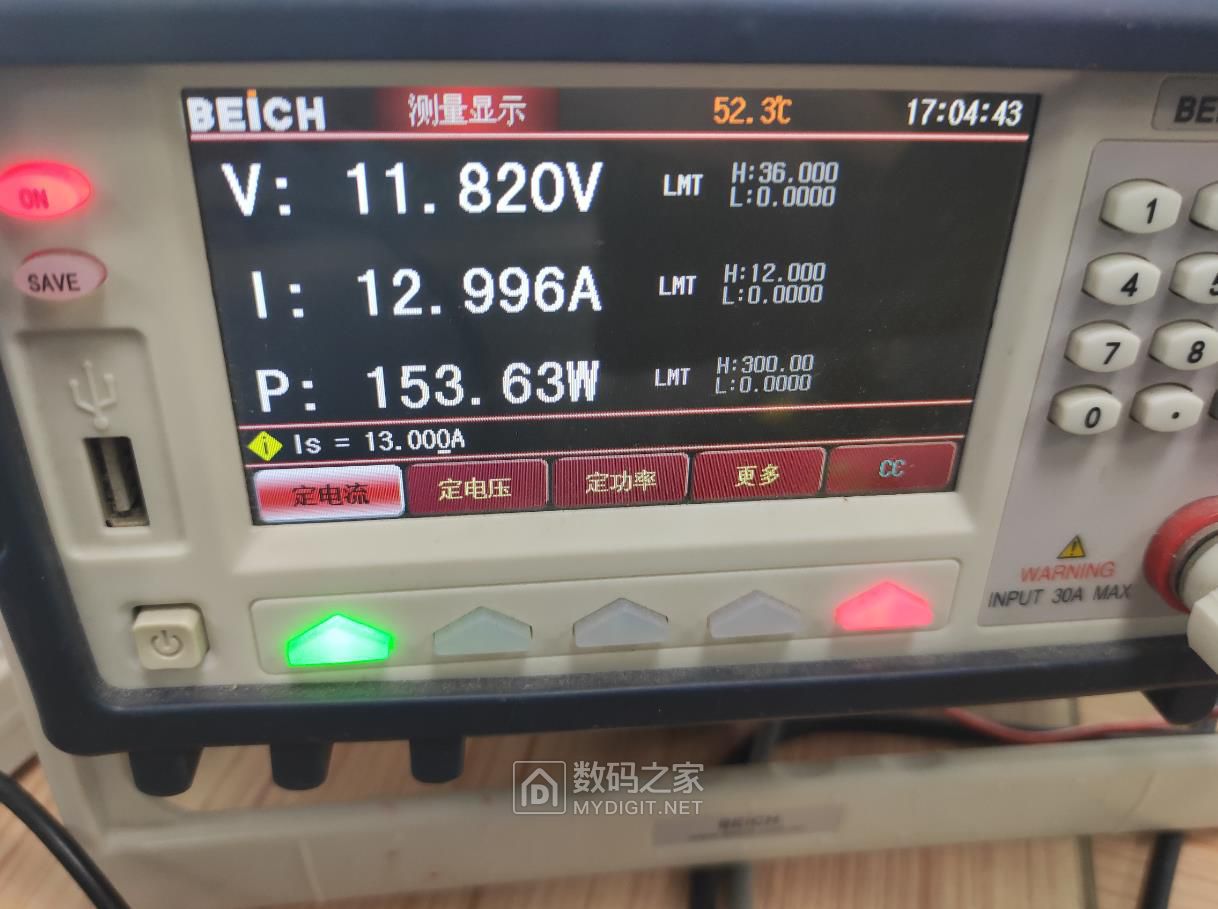

转换效率86%以上

swirfe2022 · 发表于 2022-9-10 01:06:30

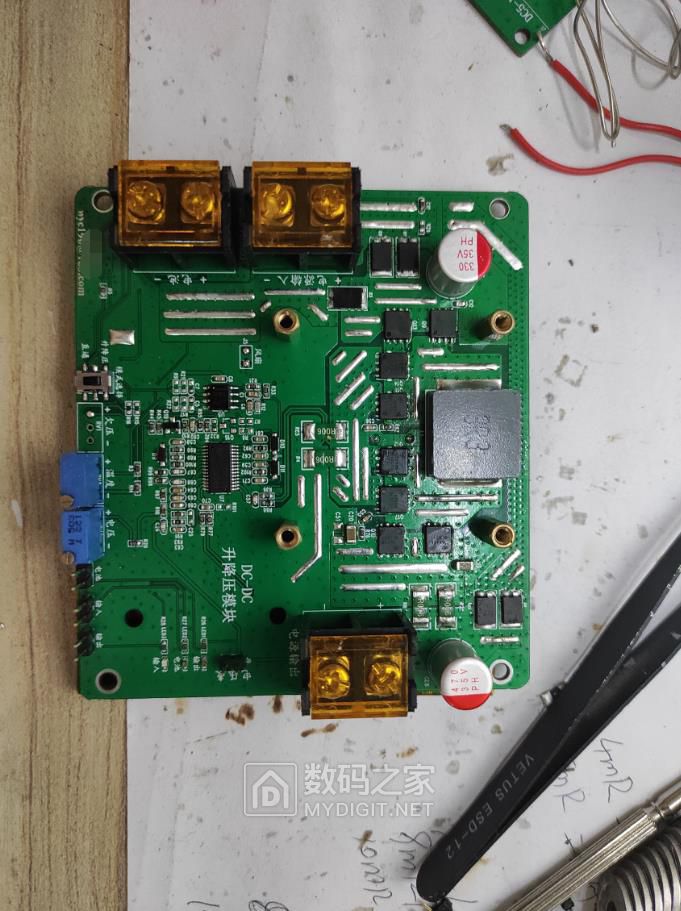

8个MOS? buck boost一般4个

zsybq · 发表于 2022-9-10 13:11:35

电流有点小，能到几十上100A就好了

コーラ · 发表于 2022-9-11 09:54:08

这芯片多少

wyc1920 · 发表于 2022-9-12 08:26:16

zsybq 发表于 2022-9-10 13:11
电流有点小，能到几十上100A就好了

理论上搞100A也可以的，需要加大MOS管

wyc1920 · 发表于 2022-9-12 08:27:24

swirfe2022 发表于 2022-9-10 01:06
8个MOS? buck boost一般4个

4个也可以，要换大电流的

任祥均 · 发表于 2022-9-12 09:57:24

我们公司的监控系统，有两个摄像头，经常断链，需要重新上电，然后插交换机电源才可以连接上，是什么问题？看样子你是搞监控的

13461053695 · 发表于 2022-9-12 11:28:49

有成品吗，整个接太阳能上

wyc1920 · 发表于 2022-9-12 13:26:31

13461053695 发表于 2022-9-12 11:28
有成品吗，整个接太阳能上

没有，焊板子太费时间了，只焊两个来用，可以下载文件打样PCB焊接就能用

wyc1920 · 发表于 2022-9-12 13:31:34

任祥均发表于 2022-9-12 09:57
我们公司的监控系统，有两个摄像头，经常断链，需要重新上电，然后插交换机电源才可以连接上，是什么问题？ ...

什么牌子摄像头？

sadfun · 发表于 2022-9-13 09:34:14

本帖最后由 sadfun 于 2022-9-13 09:39 编辑

哇~这个好强，很需要！用什么软件画的图，我打不开~

wyc1920 · 发表于 2022-9-13 11:00:42

sadfun 发表于 2022-9-13 09:34
哇~这个好强，很需要！用什么软件画的图，我打不开~

...............PADS vx2.7

huang9001 · 发表于 2022-9-13 11:17:15

这个功率多大啊

yhgwork · 发表于 2022-9-14 01:32:23

这个芯片贵吧

wyc1920 · 发表于 2022-9-14 08:09:48

yhgwork 发表于 2022-9-14 01:32
这个芯片贵吧

以前便宜，现在涨价贵的很

readonly · 发表于 2022-9-14 21:55:28

转换效率怎么样？

wyc1920 · 发表于 2022-9-15 08:33:33

readonly 发表于 2022-9-14 21:55
转换效率怎么样？

转换效率86%以上

zghm · 发表于 2022-9-17 20:32:56

做工不错啊

江边小鸟 · 发表于 2022-9-23 08:01:29

不错，学习了。

资兴糖果 · 发表于 2022-10-6 22:37:18

zsybq 发表于 2022-9-10 13:11
电流有点小，能到几十上100A就好了

牛逼了收藏先，这个能拿来做充电器用吗
