摄像管，一种逝去之物。在这样一个被ccd和cmos等固态成像元件所包围的时代下，宛如原始丛林里走出的庞然大物般，显得那样的格格不入。

摄像管，一种氤氲着科技美学的元件，温润的玻璃下，隐藏着你能放在手上把玩的电子束加速器，隐藏着各种化学物质营造出的光电效应，隐藏着光与电在靶面上共同起舞，上演的一曲华尔兹。

在引入电荷耦合器件(CCD)图像传感器之前，基于阴极射线管的摄像管，在电视摄像机中，被用于捕捉电视图像。从20世纪30年代初期到90年代末，人们使用了几种不同类型的管子。在这些管子中，电子束在要广播的场景图像上扫描，聚焦在目标上。这会产生一个电流，该电流取决于扫描点处目标上图像的亮度。与目标的大小相比，撞击光线的大小很小，NTSC格式的每个图像允许 483 条水平扫描线， PAL格式的 576 条线，以及Hi-Vision格式，多达1035条线。
——英文版维基百科➕梅某人人肉翻译

从一年多前开始，我开始对摄像管产生了兴趣，为这样一个浑身散发着科技美学的淘汰元件所折服。于是，我从海鲜市场诸卖家手中，零零碎碎买回了一些不同型号，不同品牌的摄像管(特别感谢坛友@微笑的先生对本人小小收藏爱好的鼎力相助)，其中以日系品牌居多，既有家用机和工业安防用的型号，亦不乏广播级和专业级的摄像管。

先给大家看看部分藏品吧——

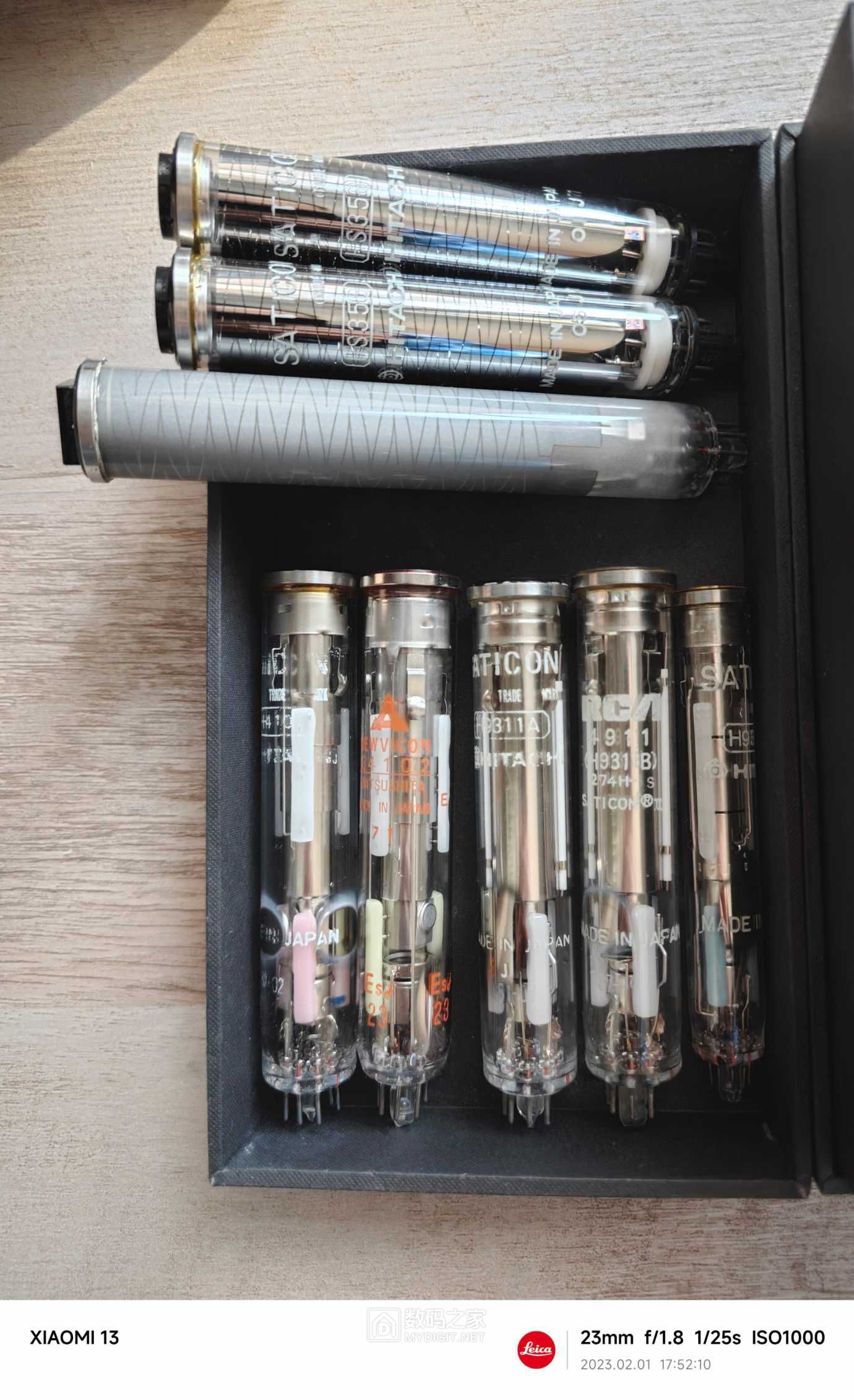

“来来来，大家先聚在一起，拍全家福咯！”

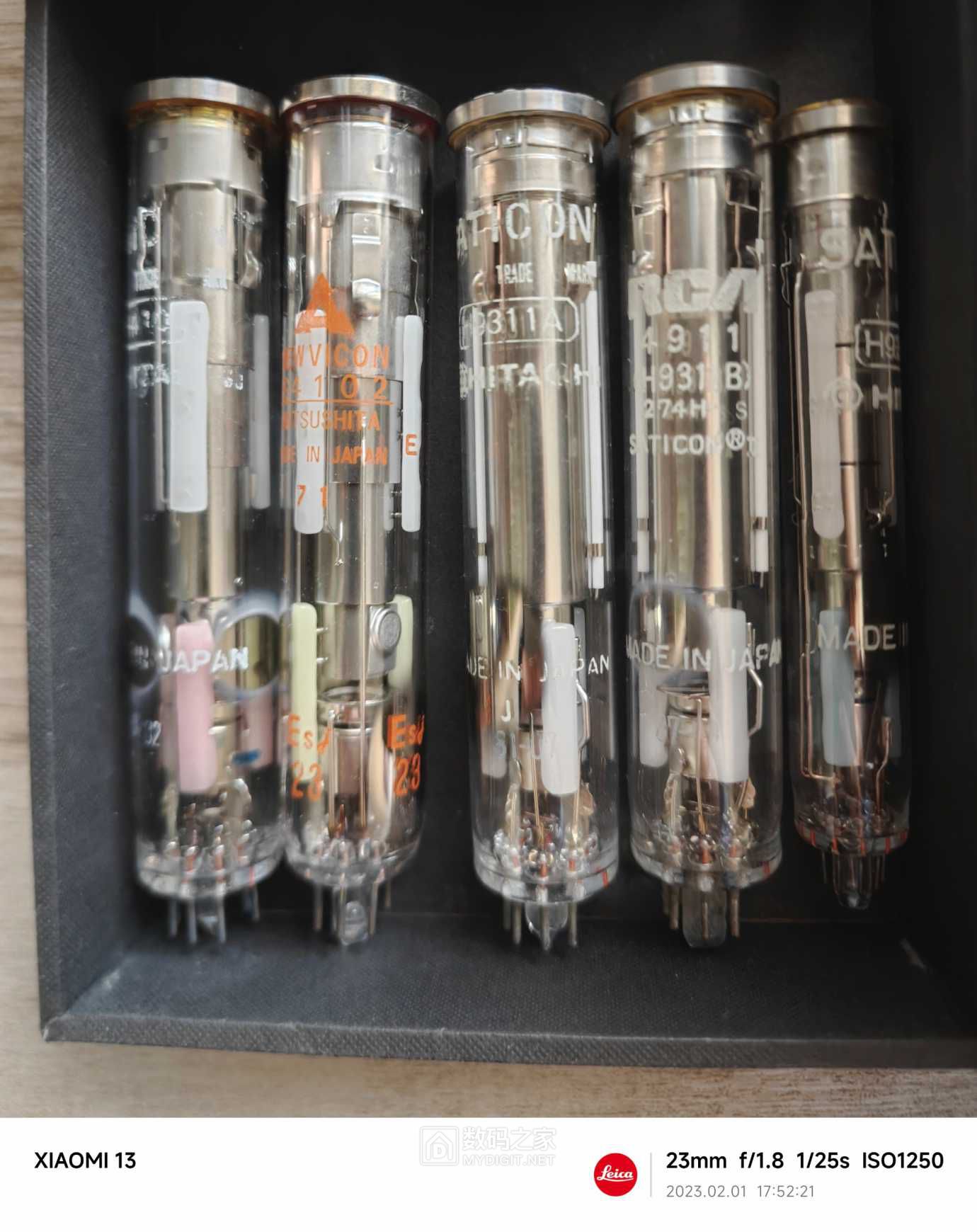

现在向我们迎面走来的，是saticon和newvicon方阵。除了第二支是松下公司开发的newvicon以外，其他四支都是saticon管。saticon，是日立公司于1973年开发的摄像管类型，可谓应用最广的摄像管类型——它是由日立和NHK(日本广播公司）共同开发的——后期也授权给Thomson，RCA和Sony生产。作为plumbicon(后面会提到）的廉价替代品，它的靶面主要由硒组成，并添加了微量的砷和碲 (SeAsTe)，使信号更稳定。名字中的SAT便是来源于此。至于Newvicon，是松下公司于1973年注册的商标。Newvicon的特点是高光敏性，它的靶面由硒化锌(ZnSe) 和碲化锌镉(ZnCdTe) 的组合组成。

大家不难看出，图上最右边那支要比其他四支小一些，因为最右边那支，尺寸是1/2英寸的，而另外四支是2/3英寸，这两种尺寸规格是最常用的摄像管规格。

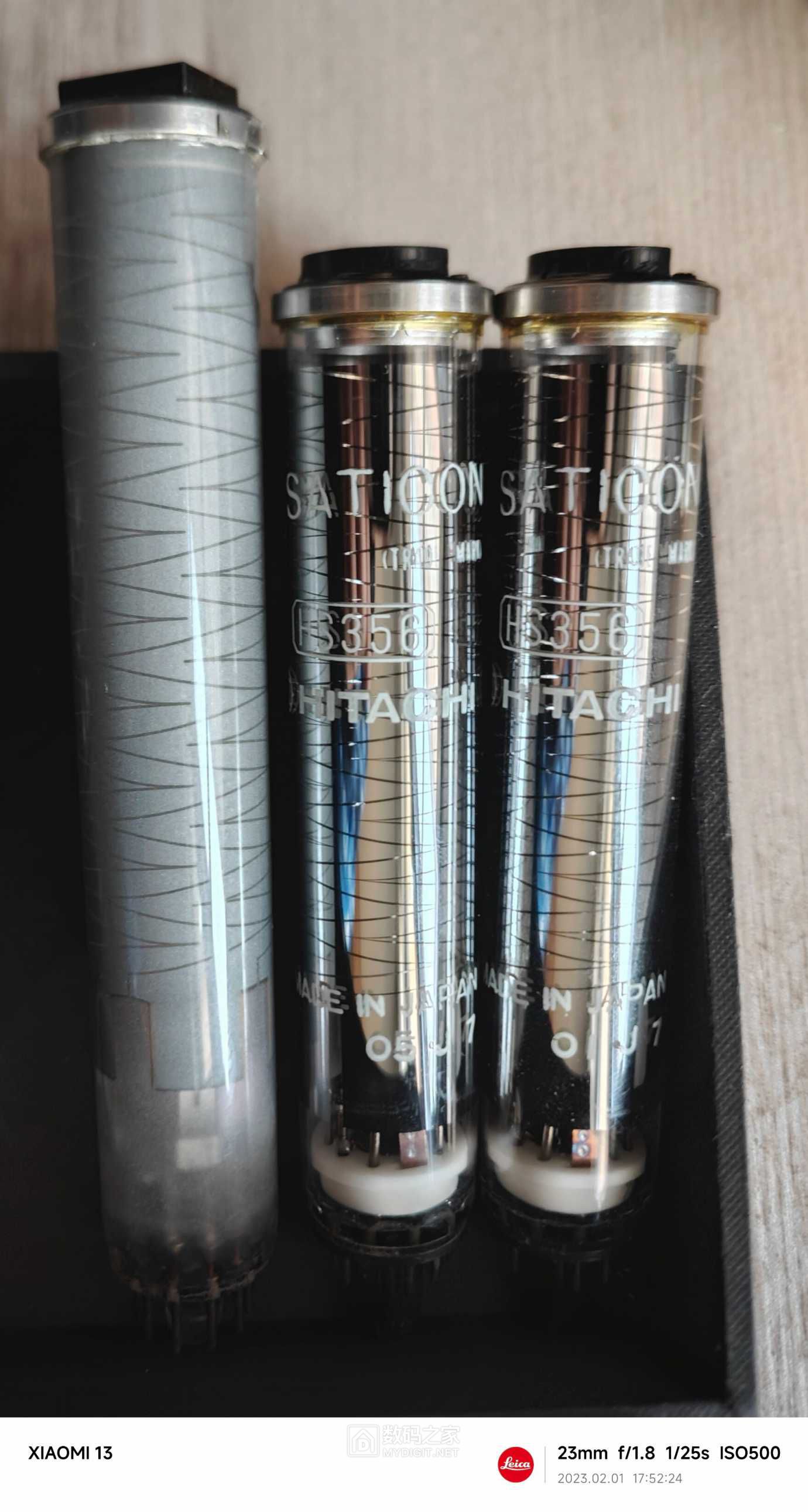

接下来向我们走来的，是“特殊saticon”方阵。这三支和之前展示的摄像管最大的区别，是表面多了一圈“九曲回肠”的偏转电极。这种原理多用于示波管，利用静电与磁复合，对电子束进行更精确的控制。

值得一提的，是最左边这一支“高个儿”，它是索尼在saticon基础上所开发的trinicon管，trinicon的最大特点，是只用一根摄像管，即可制造出彩色图像(在此之前需要RGB三色摄像管➕分色棱镜的组合)。通过在saticon靶面前，加装一个垂直条纹滤光片，即可用一根管子制造彩色图像。这种管被索尼大量用于家用摄像机，例如HVC-2200和HVC-2400，以及HVC-2800，HVC-2500等型号，以及第一代摄录一体机betamovie系列。不过索尼后来，亦将它用于一些中等成本的专业级摄像机，例如DXC-1800这样的机型。

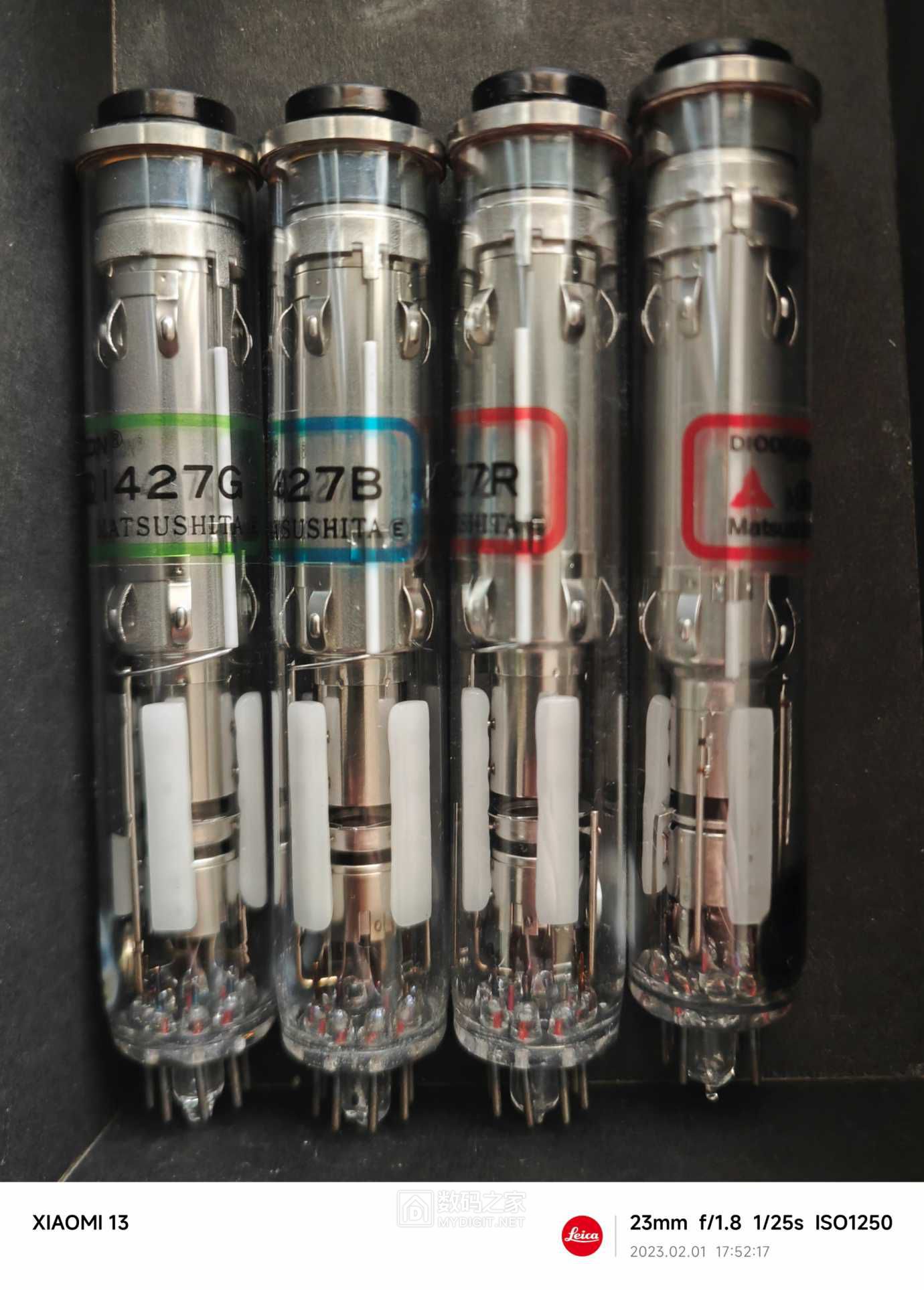

如果说之前的两个方阵，还只是家用，工业成像和业务级的小打小闹，那么最后压轴的这一方阵，便是真正的专业利器。这四支标签印有不同颜色的摄像管，均为最高规格的广播级摄像管——plumbicon。plumbicon，是飞利浦于 1963 年注册的商标，这一摄像管靶面应用的材料是氧化铅(PbO) 。这些管经常用于广播摄像机应用，输出低，但信噪比高。与超正析管相比，它们具有出色的分辨率，飞利浦因Plumbicon，获得了1966年的技术与工程艾美奖。与saticon相比，plumbicon对强光造成的烙印、彗星和拖尾伪影具有更高的抵抗力。不过，saticon通常具有稍高的分辨率。1980年之后，二极管枪plumbicon管的推出，使得saticon的分辨率优势，变得毫无意义。时至今日，虽然广播级摄像机早已改用固态成像元件，但plumbicon仍然在部分医疗领域发挥余热——部分x光造影设备，将其作为主要成像元件。

——更新——

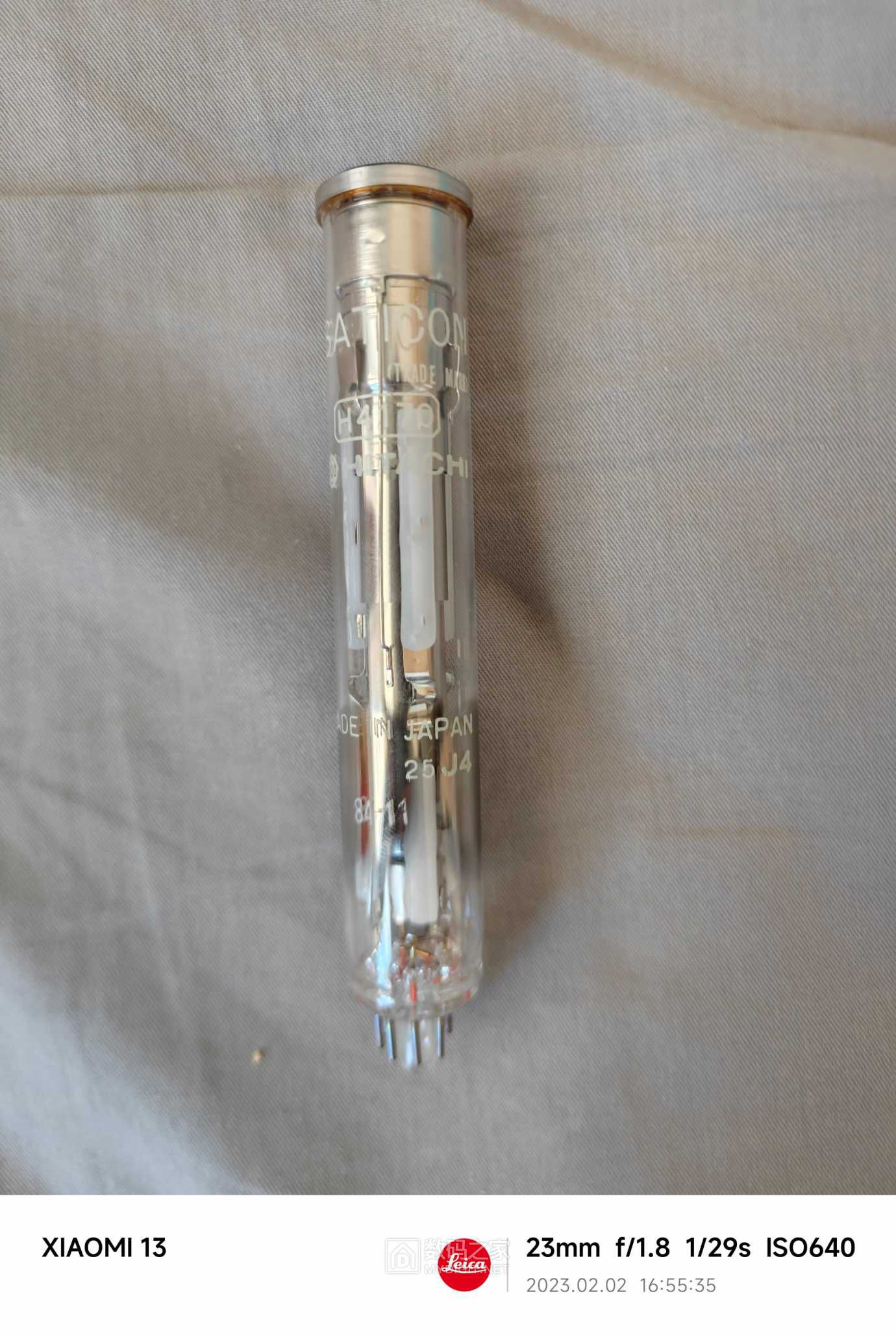

又收到一条管子，还是saticon，不过这不是普通的saticon，是工业成像专用的型号。

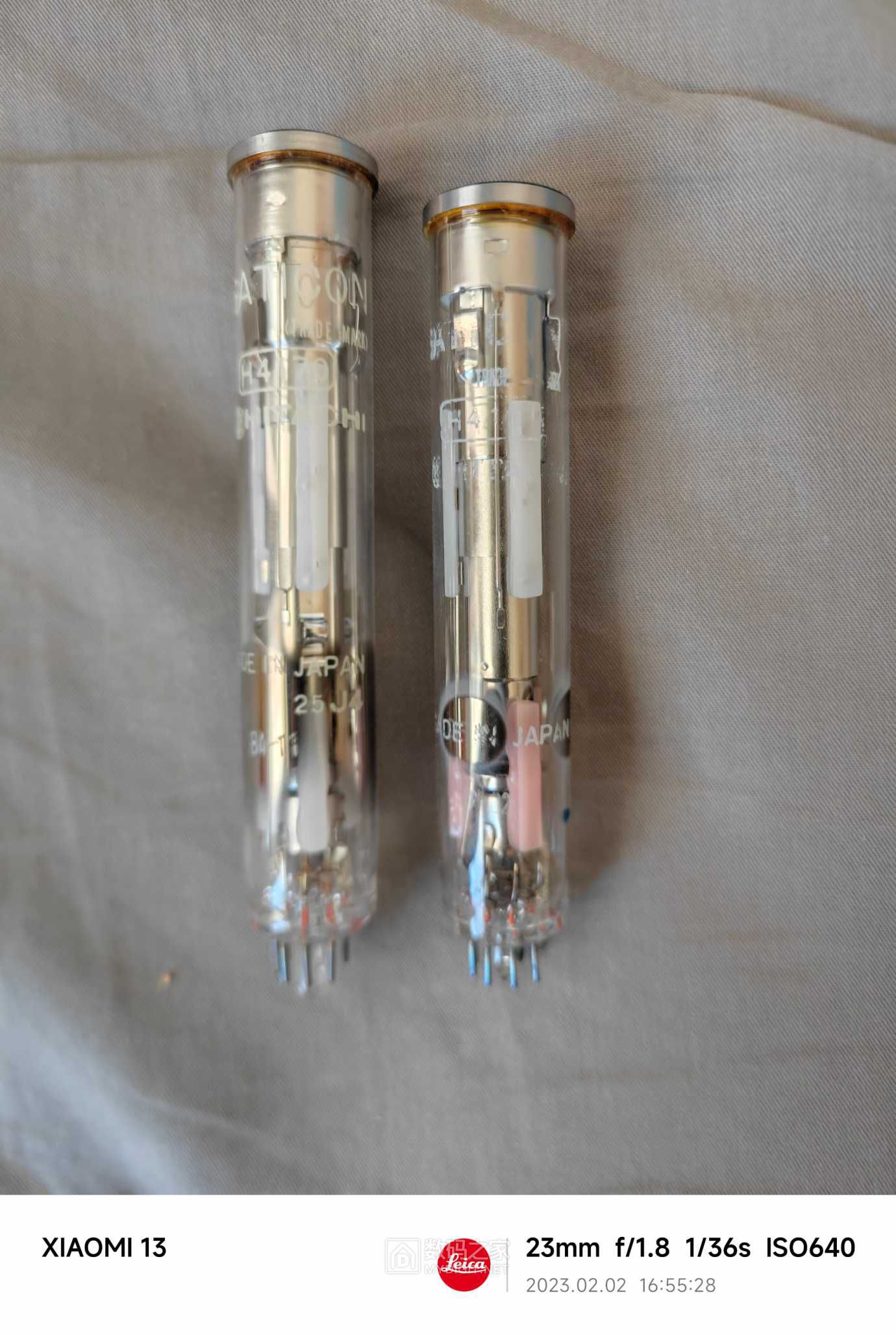

和家用saticon比比长度，可以看到这支管子虽然也是2/3型号，但长度要比家用长一些。
后面收到有意思的管子，亦会在这里更新，欢迎大家关注。

除了我手中的这些摄像管类型外，摄像管还有其他的不同类型——
1.正析像管和超正析像管，第一种在广播领域得到大规模应用的摄像管类型，1940年，由美国RCA公司的Albert Rose、Paul K. Weimer和Harold B. Law开发，体积巨大，现已难觅其踪。
2.vidicon，超正析像管的廉价替代品，第一种在家用，广播领域和工业领域都得到大规模使用的摄像管类型，plumbicon，saticon和newvicon均为vidicon变体。该类型于20世纪50年代，由同属于美国RCA公司的PK Weimer、SV Forgue和RR Goodrich所发明，最初使用的靶面材料是硒，后期改用硅光二极管阵列。
3.pasecon/chalnicon，别被两个看似风马牛不相及的名所骗，这两其实是同一种类型，最初由东芝于1972年发明，这帮小日子过得不错的人，将其命名为chalnicon，而后Heimann公司的一帮德国佬，于1977埋头搞出了同类型摄像管，将其命名为pasecon。其靶面由三氧化二硒化镉组成，以其宽光谱响应而闻名——因此该管多用于科研，医疗成像，普通人难觅其踪。

——一点点有感而发的牢骚式结语——

技术的进步，让很多曾经的前卫之物，纷纷步入了历史的垃圾堆。从软盘驱动器到特丽珑显像管，从银盐摄影到vhs，在这样一个手机计算能力强于90年代的超级计算机，36台ps3即可模拟地球(此处真不是黑久多良木健)的时代，我们却在把某些逝去的技术，选择性遗忘。这似乎是一种发展带来的必然因果律——我们依赖技术，我们抛弃技术，我们喜欢目光向前，在忙碌的行进中，把回忆抛向脑后。人们把所有数据装进云存储上传下载，脑海里的美好瞬间逐渐淡忘；人们在即时聊天软件便捷沟通，人和人的关系却愈发冷淡。在过去的一年里，发生了很多不可抗力之事，但在今天，在我敲下这样一些文字的万物复苏之季，拾起一些过去的技术实体，亦是对过去记忆碎片的重拾，不管是对逝去时光的复现尝试，还是对曾经那个热爱拆机，热爱电子知识的自己，一些美好片刻的追忆。在快节奏生活的中场休息时，选择一个静谧的午后，看一看眼前物，等一等追上来的回忆与美好，一切便足矣。

双卡收录机 · 发表于 2023-2-1 20:47:15

沙发，坐在沙发上欣赏美文美图，真是一种享受，赞楼主

wfzdm · 发表于 2023-2-1 22:38:45

ps3的性能真不如现代的手机，模拟地球的是ps2——Sony吹的牛。ps3，Sony说能模拟宇宙，当然也是吹牛

梅贻琦 · 发表于 2023-2-2 11:21:30

wfzdm 发表于 2023-2-1 22:38
ps3的性能真不如现代的手机，模拟地球的是ps2——Sony吹的牛。ps3，Sony说能模拟宇宙，当然也是吹牛 ...

久多良木健的吹牛功夫真的是一流的，可惜最后给scei吹重组了，cell是好概念，分布式计算和cuda理念的先驱，可惜以当时的技术水平还是达不到

阳光使者 · 发表于 2023-2-5 09:30:50

技术的进步，让很多曾经的前卫之物，纷纷步入了历史的垃圾堆。从软盘驱动器到特丽珑显像管，从银盐摄影到vhs，在这样一个手机计算能力强于90年代的超级计算机，36台ps3即可模拟地球(此处真不是黑久多良木健)的时代，我们却在把某些逝去的技术，选择性遗忘。这似乎是一种发展带来的必然因果律——我们依赖技术，我们抛弃技术，我们喜欢目光向前，在忙碌的行进中，把回忆抛向脑后。人们把所有数据装进云存储上传下载，脑海里的美好瞬间逐渐淡忘；人们在即时聊天软件便捷沟通，人和人的关系却愈发冷淡。在过去的一年里，发生了很多不可抗力之事，但在今天，在我敲下这样一些文字的万物复苏之季，拾起一些过去的技术实体，亦是对过去记忆碎片的重拾，不管是对逝去时光的复现尝试，还是对曾经那个热爱拆机，热爱电子知识的自己，一些美好片刻的追忆。在快节奏生活的中场休息时，选择一个静谧的午后，看一看眼前物，等一等追上来的回忆与美好，一切便足矣。
-----------------说得太好了！感动！！！！

wmshizheng · 发表于 2023-2-5 11:03:23

头一回见，这些管子当时能抵套把房吧

feetprint · 发表于 2023-2-5 11:42:27

欣赏美文美图，真是一种享受

梅贻琦 · 发表于 2023-2-5 19:29:31

wmshizheng 发表于 2023-2-5 11:03
头一回见，这些管子当时能抵套把房吧

saticon相对便宜些，但是plumbicon在80年代，一支要二十多个W

微笑的先生 · 发表于 2023-2-6 19:01:22

哈哈，欢迎分享~喜欢老管子的人不多了~

raylzs · 发表于 2023-2-7 13:55:02

喜欢老管子的人是一种情怀

梅贻琦 · 发表于 2023-2-8 10:01:33

继续盖更新楼——

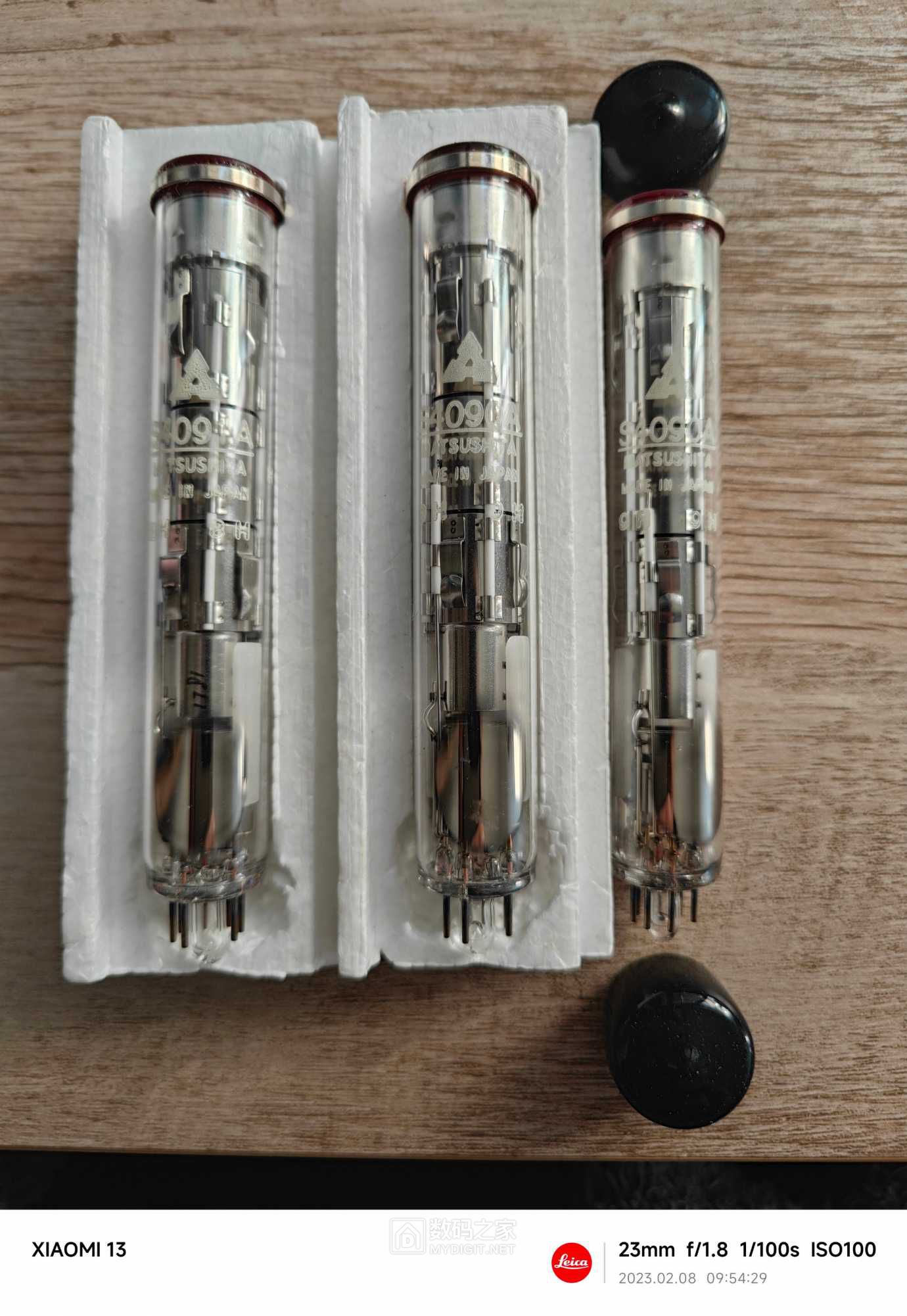

终于，在我的不断搜寻之下，在黄鱼上拿到了三条松下的vidicon摄像管，在saticon和plumbicon出现之前，vidicon作为超正析像管的替代品，占据了大量市场。

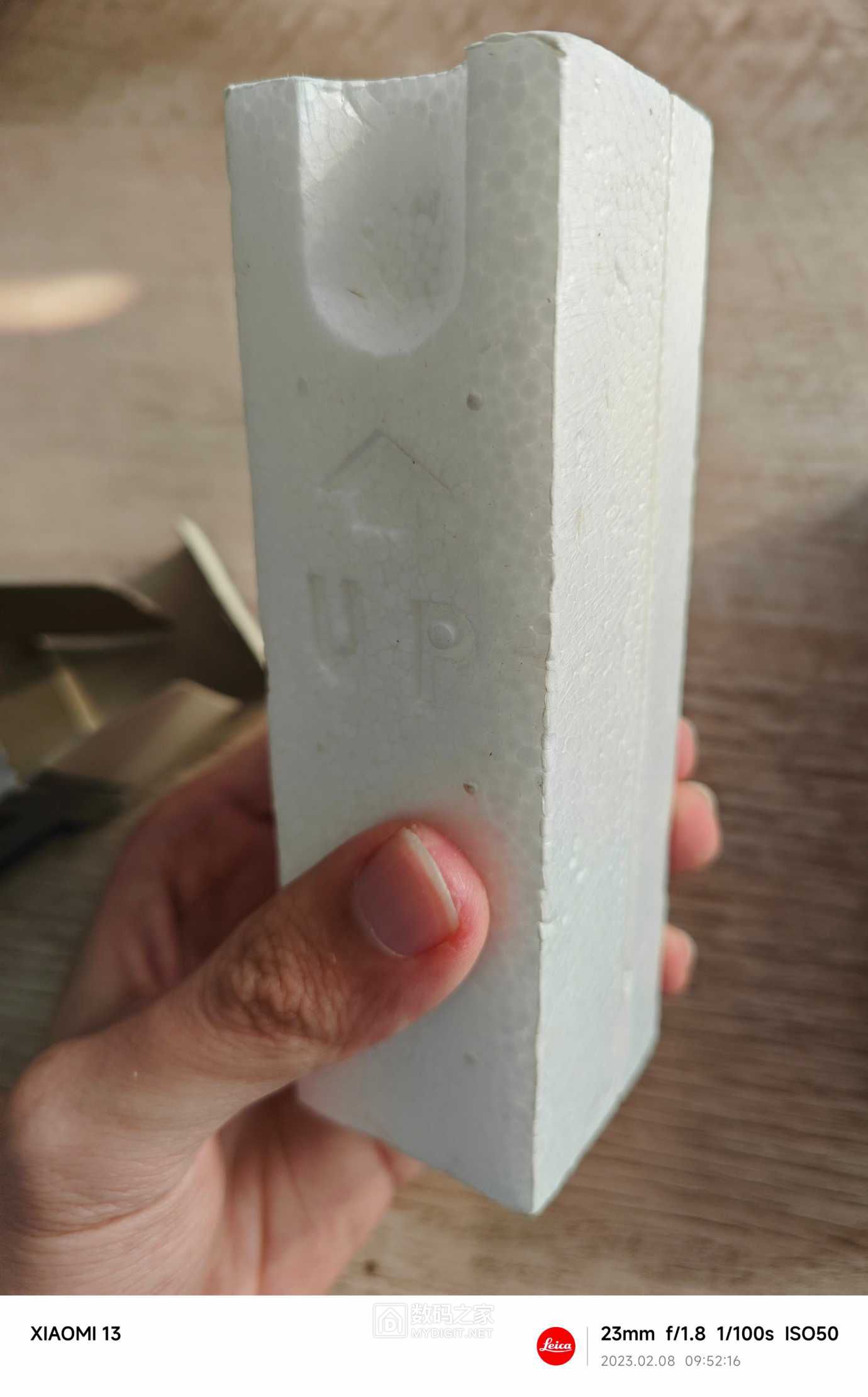

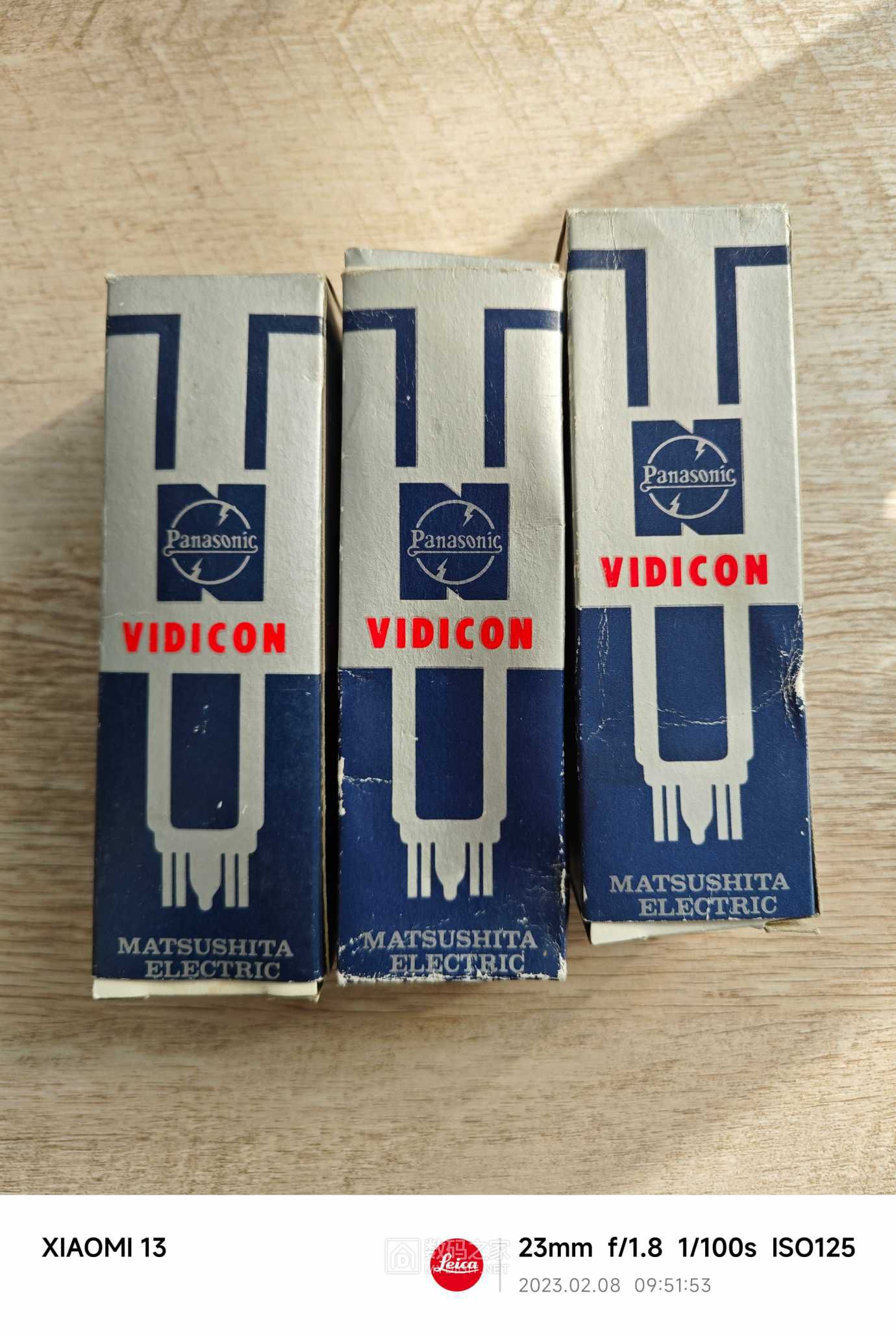

而且这次收到的三支，是带包装的全新库存，能在2023年，看到松下的老包装，可以说是很难得很罕见了。毫不夸张的说，这样的库存带包装未上机摄像管，收一支少一支，且收且珍惜。

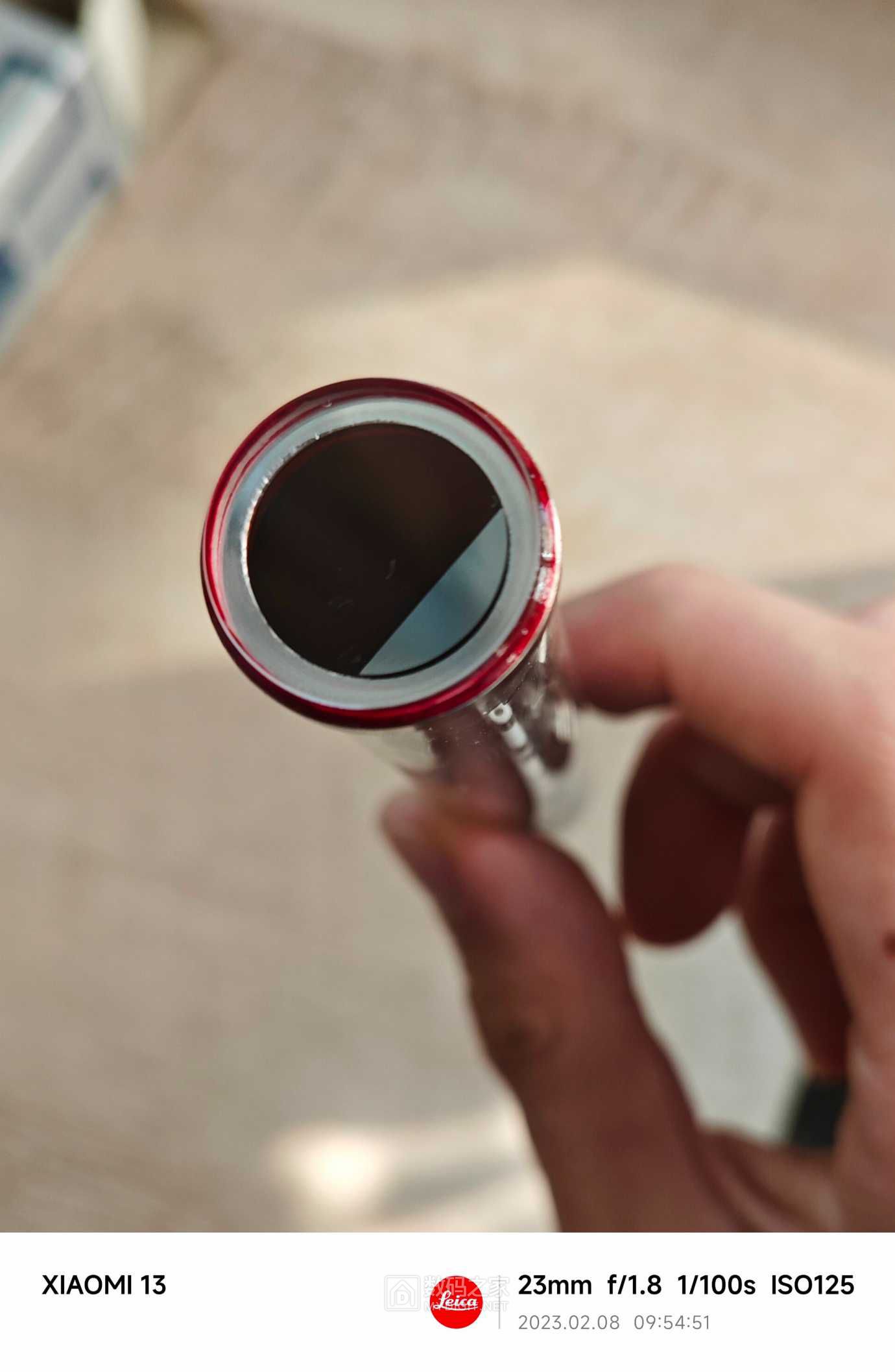

在阳光下欣赏泛着光泽的靶面，别有一番趣味。
