JVC GX-N5E摄像枪的拆解和寻像器部件DIY制作

dengzeren13 · 发表于 2023-2-4 16:15:29

本帖最后由 dengzeren13 于 2023-2-4 21:19 编辑

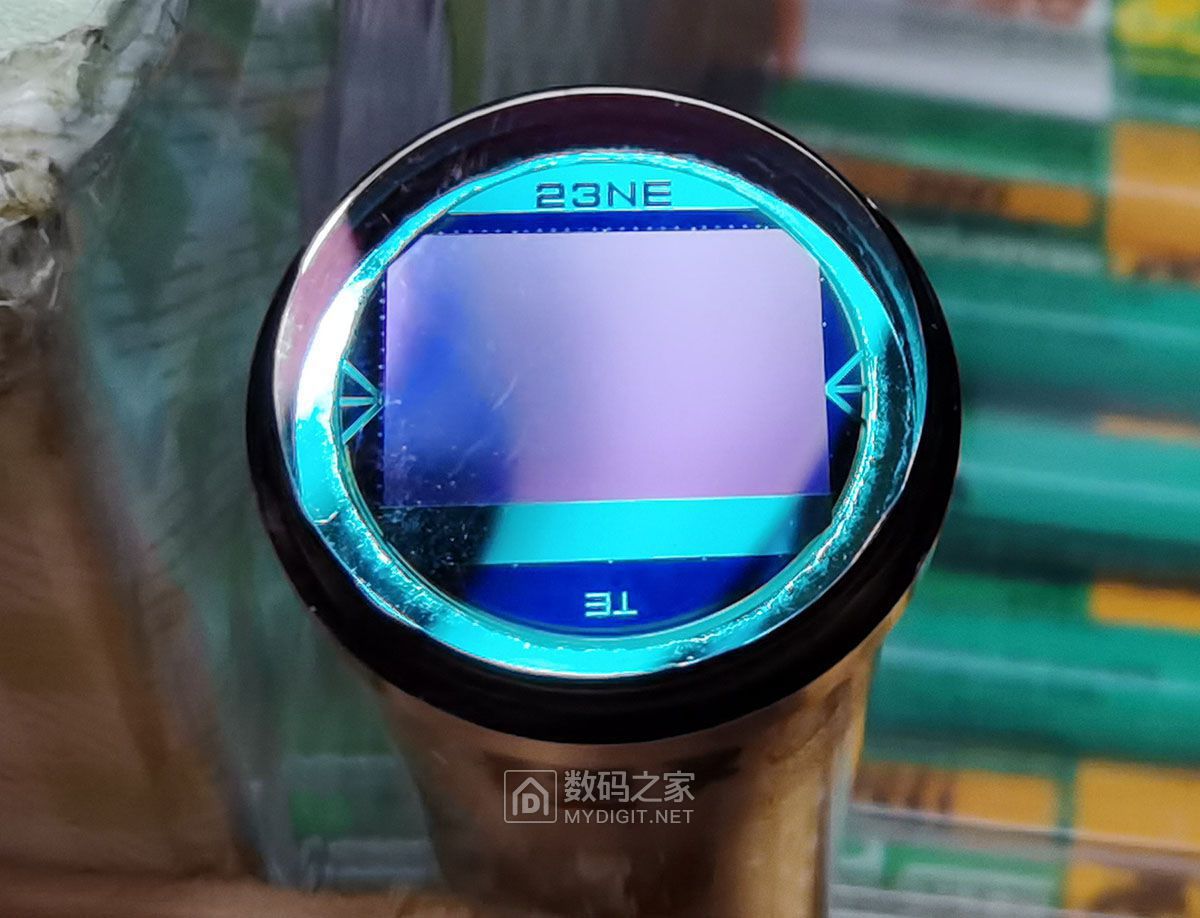

最近在破烂市场上买了一个JVC GX-N5E型摄像枪，这是JVC公司1983年生产的产品，它的图像传感器还是古老的电子真空管的摄像管！摄枪的寻像器是1.5吋的CRT电子管显像管。电子管的摄像管，是把光学镜头汇聚在摄像管的光靶上的图像转换成电信号，原理应该是显像管成像的反过程。这个摄像管的控制电路也有行、场扫描，也有高压包升压电路，而且这个摄像管是个彩色的单管摄像系统，它的控制电路极为复杂！摄枪的寻像器因是黑白监视器，所以其控制电路要简单得多。摄枪的这两个部分的电子元器件，塞满了整个摄枪的内部空间，它只采集图像和输出视频和音频信号，而录像则要由单独的背包录像机来完成，这是当年比较典型的摄、录机的结构。

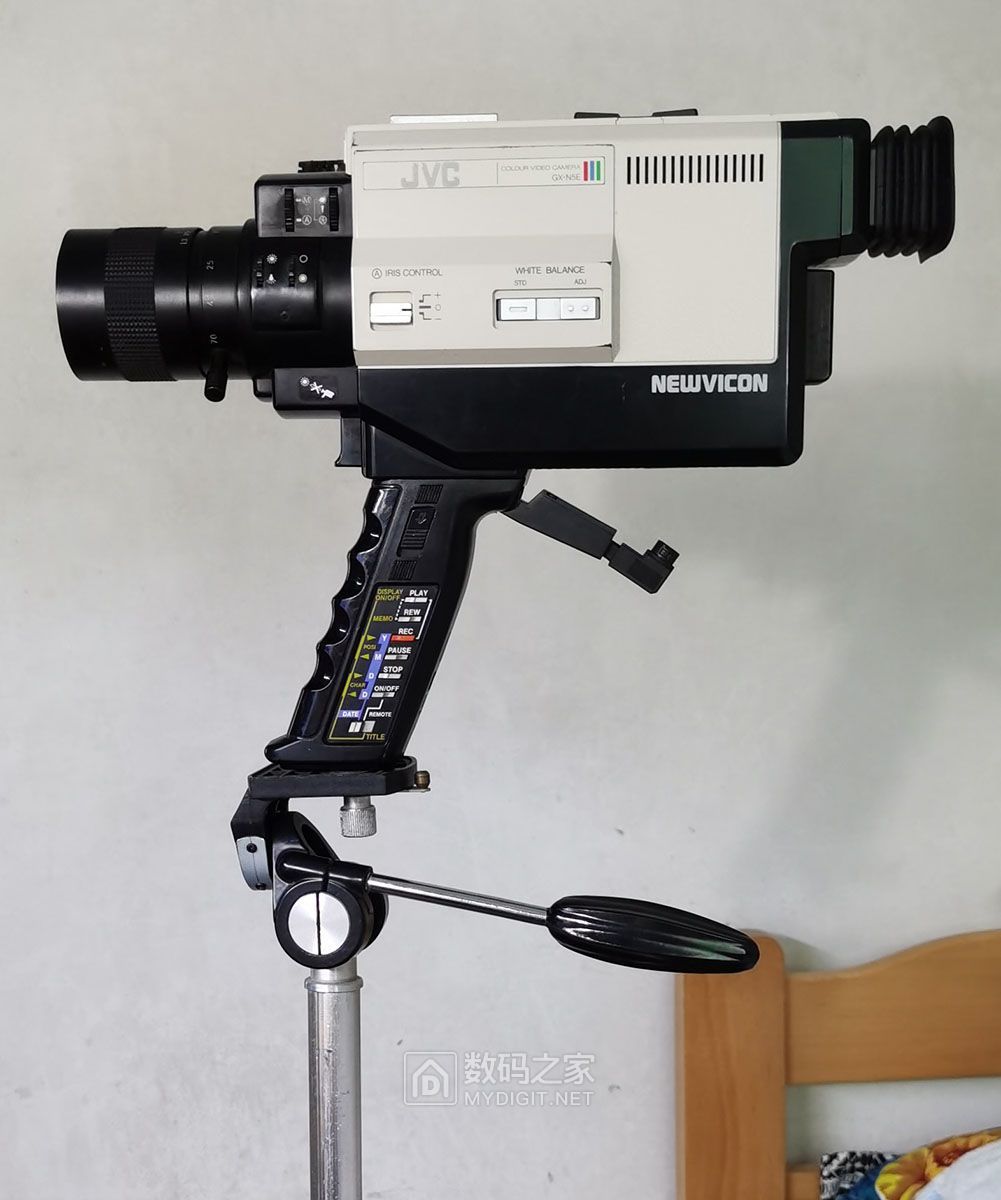

这个摄枪的外观如下图所示：

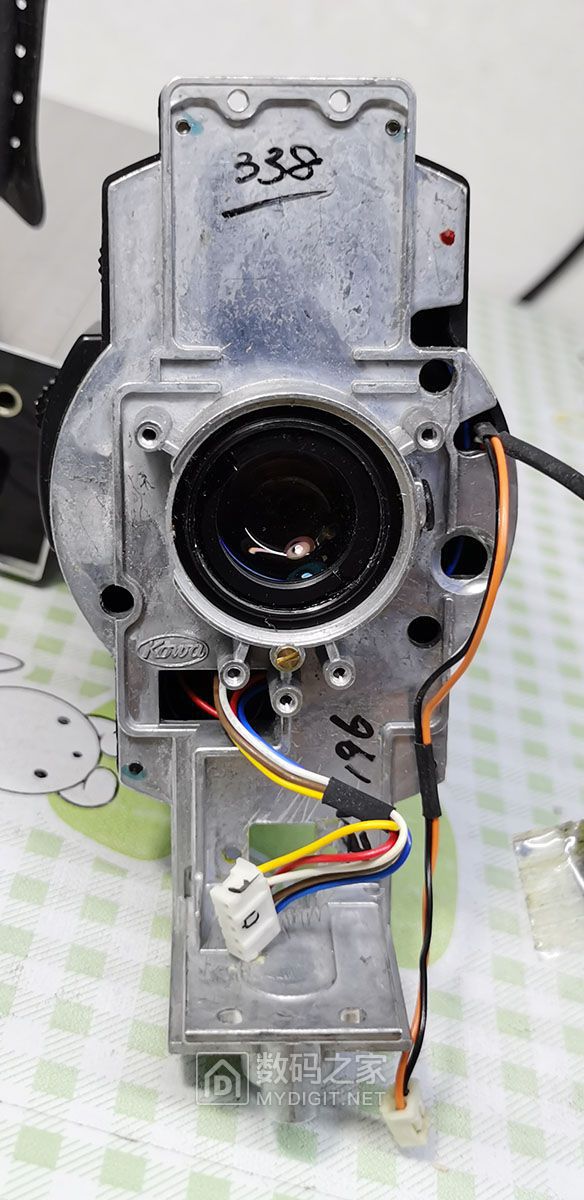

摄枪的内部拆解结构如下图所示：

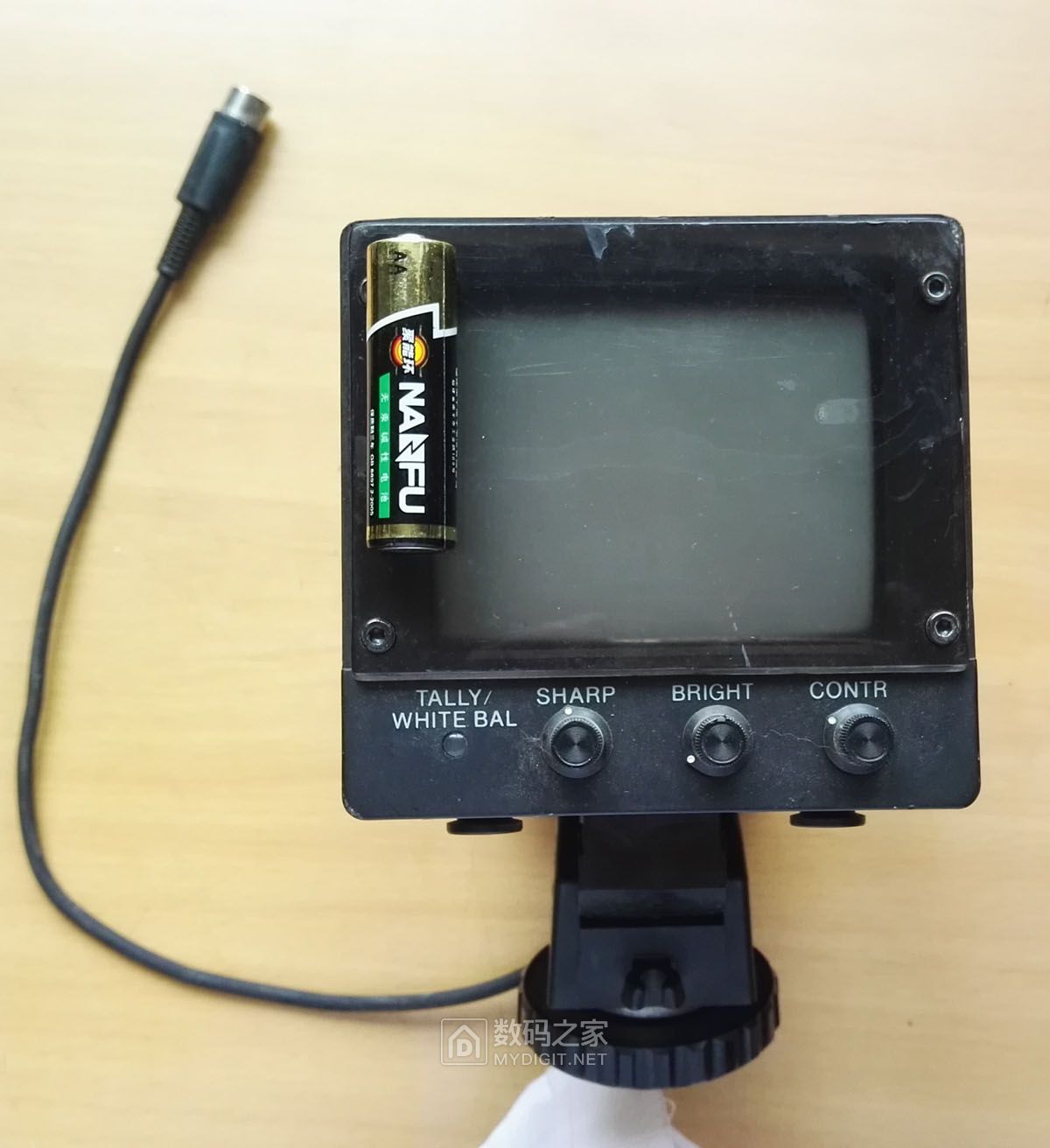

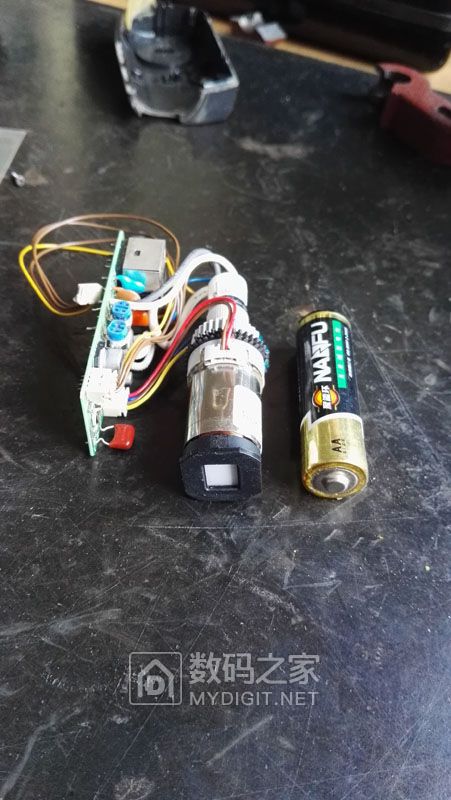

摄枪的摄像管部分，电路和结构非常复杂，没有进一步的拆解，怕无法还原了。下面的两张图片是摄枪的寻像器部分，这个1.5吋的黑白寻像器的外形非常规整，作为DIY的制作时很容易布置，这个寻像器的性能也很好，图像清晰失真很小。

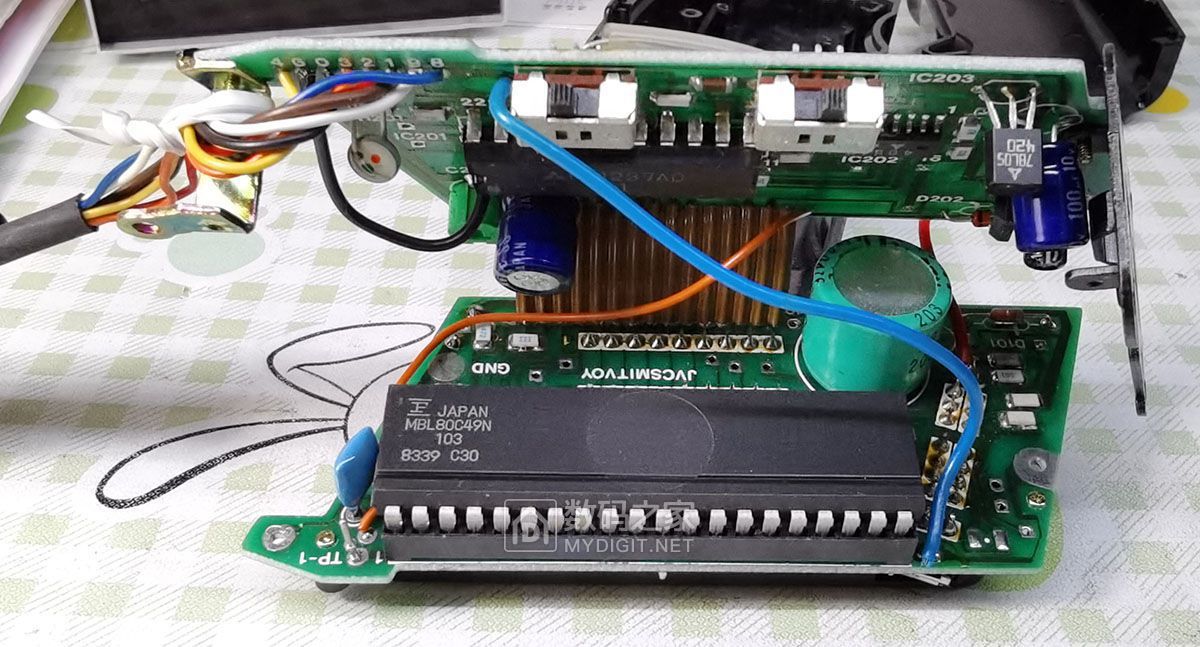

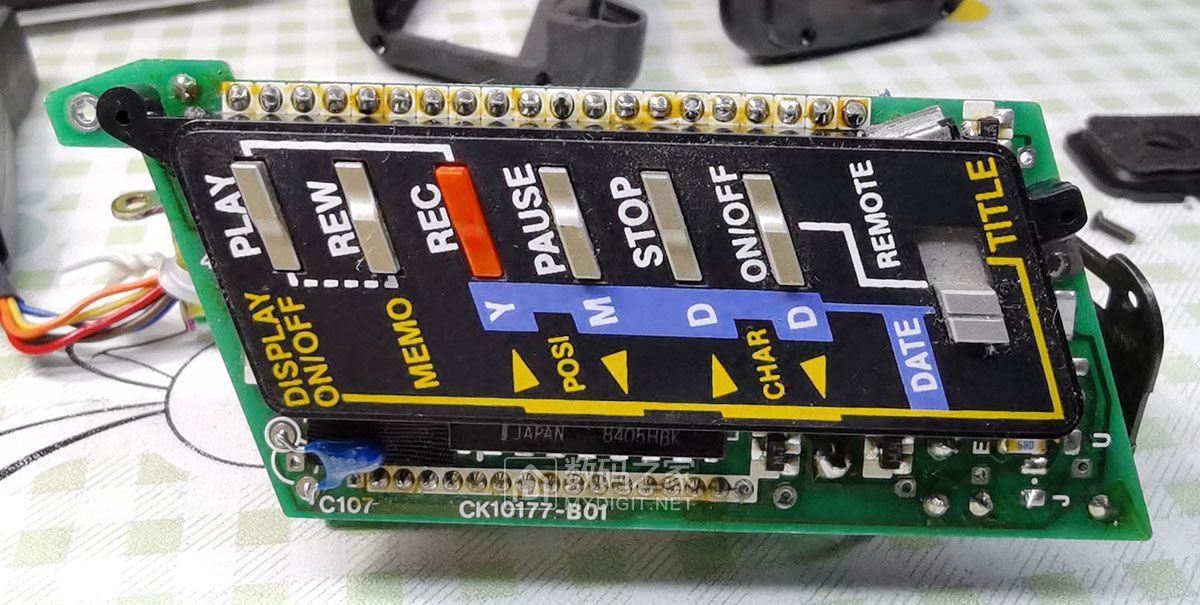

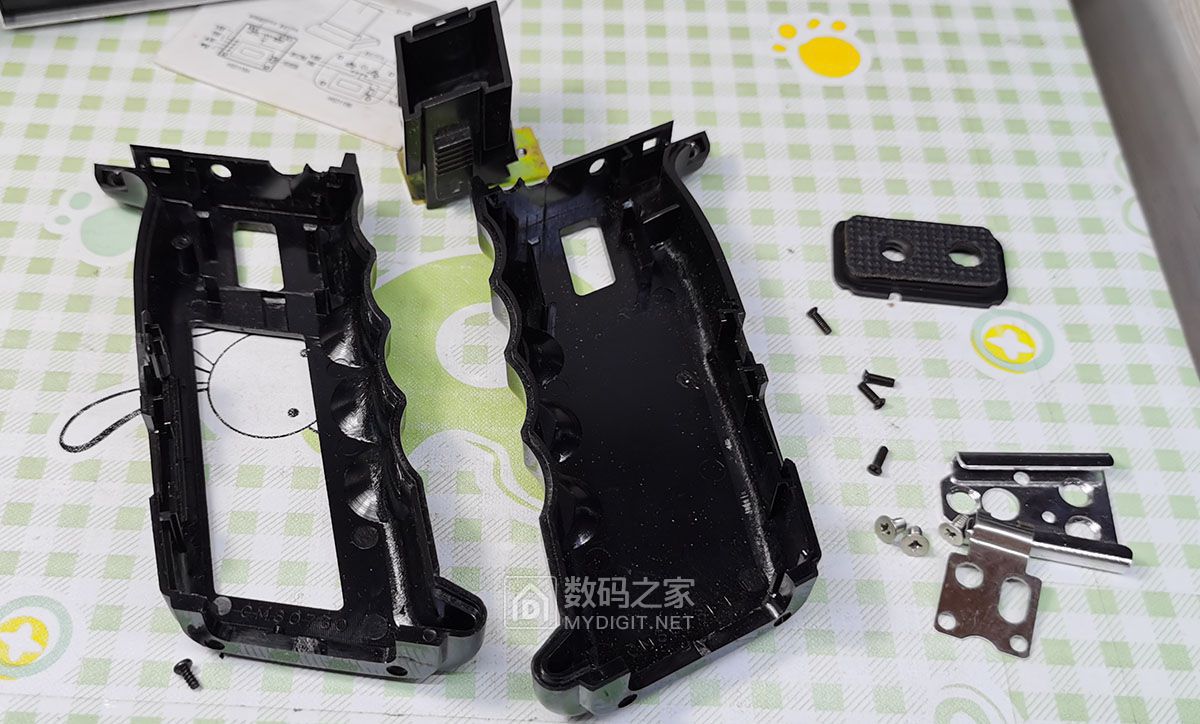

摄枪的手柄也够复杂的，上有6个按钮、2个拨动开关，它能线控背包录像机的录、放操作，把它拆解后一看，里面好复杂！有一片富士通的80C49单片机控制，对录像机发送串行控制信号，这样可以大大减少控制线的数量。

为了判断控制接口的信号，自己测绘了接口的接线，判断出地线和12V电源线，需要接通电源后再进一步测试判断视频信号的输出和输入。为了稳妥起见开始在网上查询摄枪的维修手册，幸运的是下载到非常清晰的摄枪原理图。这是摄像机的主体电原理图，可以看到摄像枪的复杂程度。
JVC GX-N5E原理图(20220905).jpg

有了原理图就准确地确定了控制电缆插座的电源、视频信号的定义，做好接插线后接入电源，这个古老的摄枪竟然还能正常工作！这里有个测试的视频：

JVC GX-N5E摄像枪测试视频：

GX-N5E摄枪视频(20220910).mp4 (15 MB, 下载次数: 0)

这40年前的老机器还能拍摄出彩色的图像！真是不敢相信。为什么这么稀罕这个摄像枪呢？是因为几十年前买了JVC维修部淘汰下来的全新摄像机配件，正是这个JVC GX-N5E摄枪的配件！

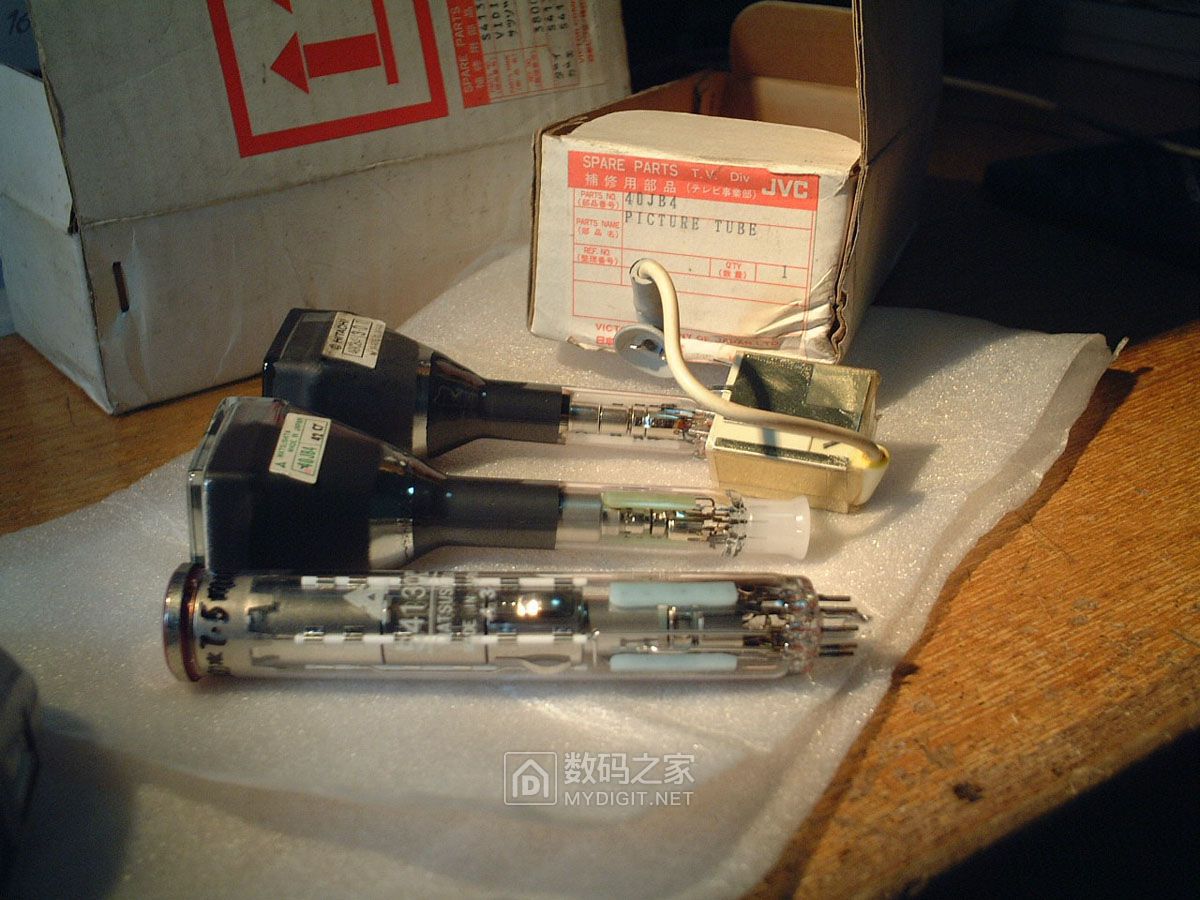

先来看看这些配件：

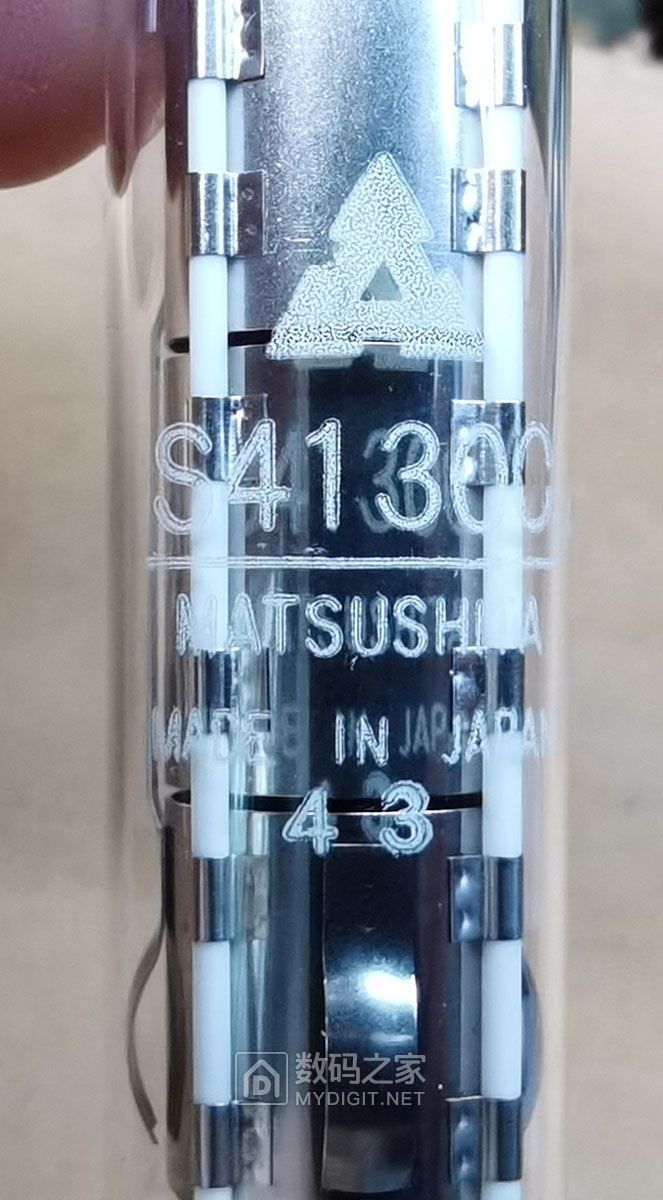

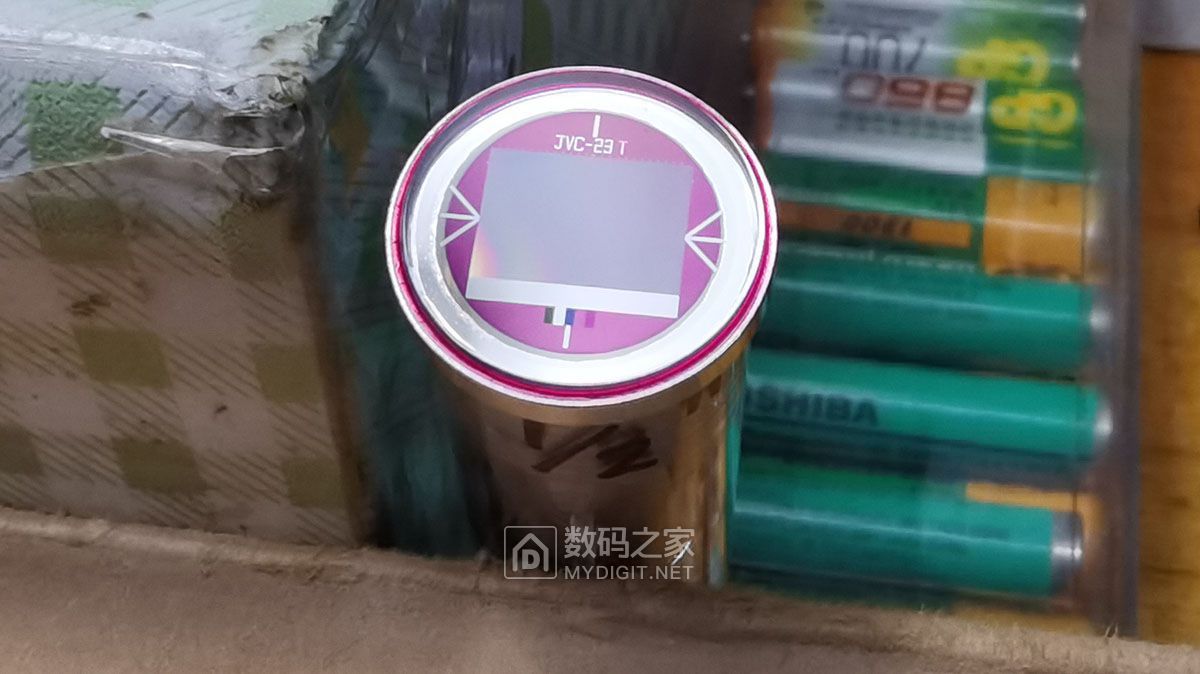

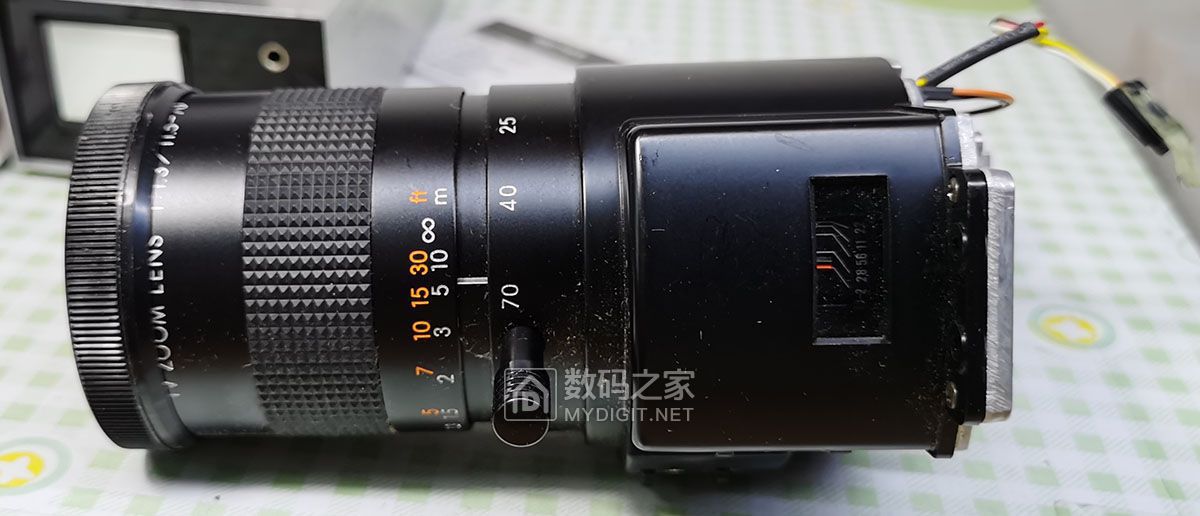

这些配件都是全新的，当这种摄像管的摄像机被彻底淘汰后，这些全新的零配件也就成了废物被扔掉了。这里有电动镜头、摄像管、摄枪手柄、外壳、1.5吋显像管、高压包、镜片等，最好玩的还是寻像器：

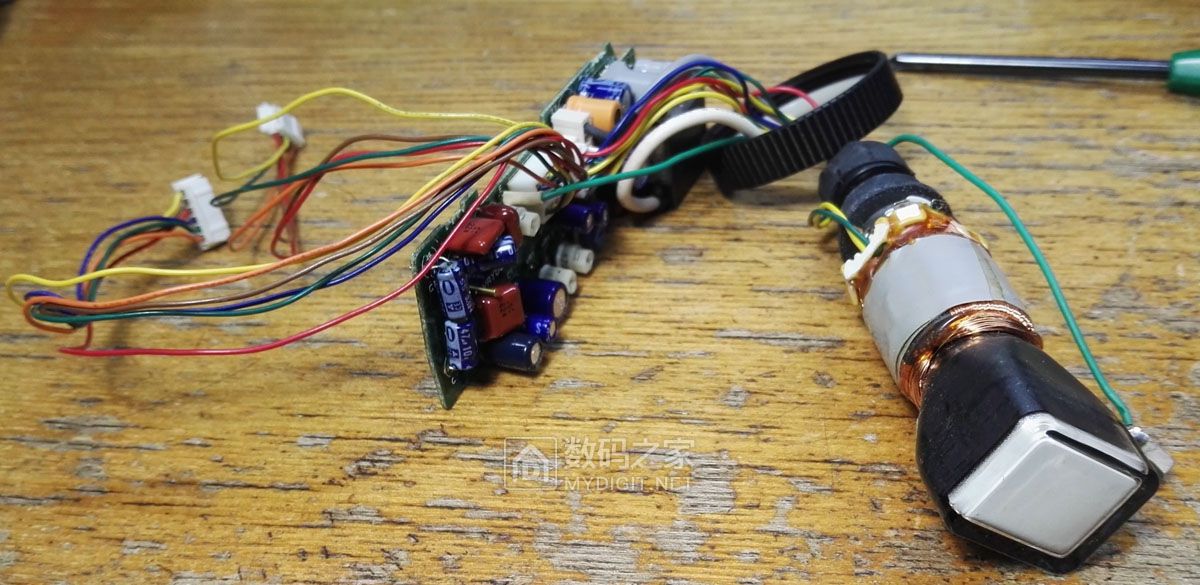

这个寻像器外形规矩、体积小巧，是我们DIY制作的精品。只需接入9V电源和视频信号就可以工作，完全具有了半个电视机的功能！自己DIY制作时，布置非常方便。

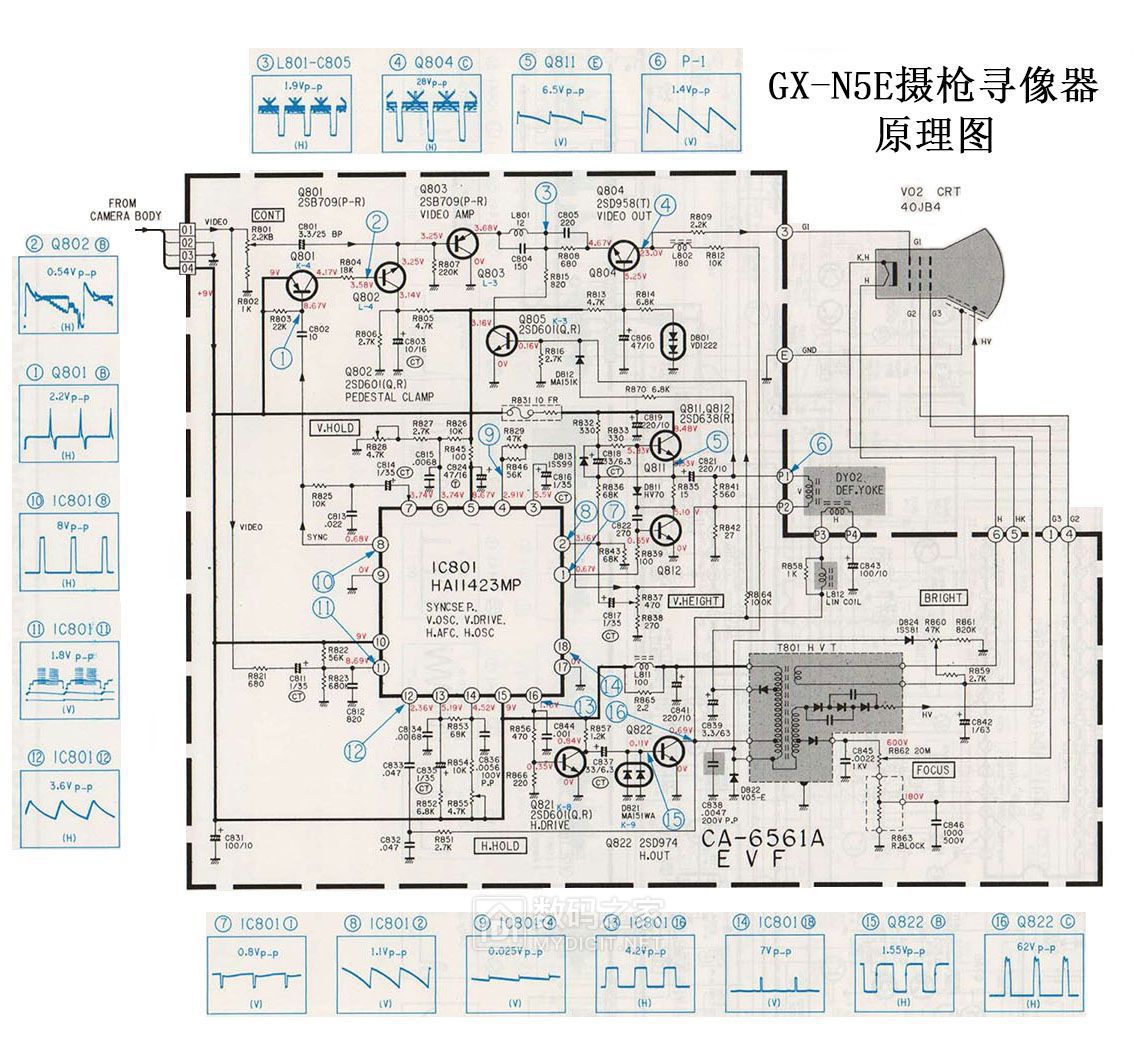

寻像器的原理图和功能框图：
JVC GX-N5E寻像器原理图-1.jpg

非常怀念几十年前自己制作黑白电视机的经历，那种亮着灯丝的CRT黑白显像管，只有你亲手去做过，才能体会那种成功的感觉。但是即使现在要做一个哪怕是9吋的老黑白电视机，都是很困难的事情！一台黑白电子管显像管的电视机，要凑齐它的全部零件就谈何容易？但对当年的怀旧情结，又很想再体验一下那时制作黑白电视的感觉。现在我们现有的条件比那个年代好得太多了，可用现成的摄像机寻像器、扁平门镜黑白显示器来制作微型的黑白电视机。从而回味一下怀旧的感觉。这种自己DIY制成的小电视，体积超小！不占地方。可它又实实在在的是CRT电子管的显像管！效果很好，很有感觉！且成本也不高。寻像器的屏幕尺寸有多种，从0.5至4吋的都有，其中1.5吋的较为适中。虽体积很小，屏幕可以直接看清楚，不用光学镜片放大就能看清楚。这种摄像机上的寻像器由于是按照摄像机的外形特制和专门设计的，我们把它从摄像机上拆下来时，往往它的奇形怪状的电路板不好布置，做出的显示器往往体积也不小，所以都是1.5吋的寻像器，尤以整体形状规矩、紧凑的，适合自己DIY的寻像器为上品！

下图是几种寻像器的结构：

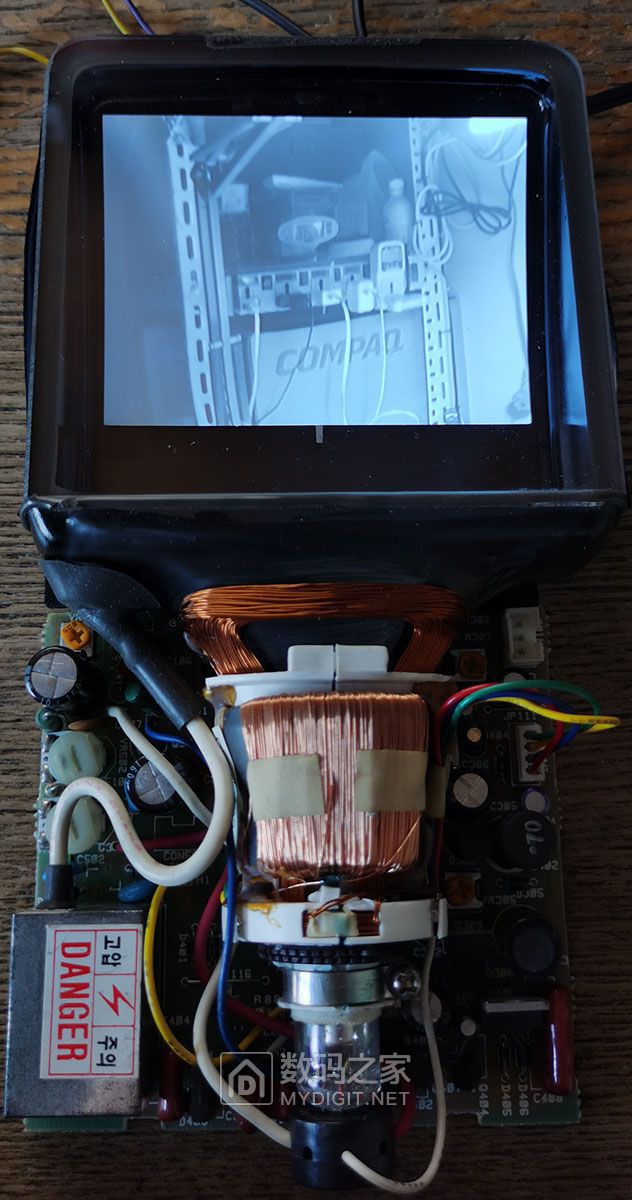

我自己用JVC GX-N5E的寻像器自制的监视器，从使用镍氢电池一直到现在使用锂电池，从单一的监视器功能到配上MP3电路板，做成视频播放、FM收音、TF卡读写、MP3播放的多能机器。配上一体化的高频头，它又有了电视的接收功能。最简单的应用就是给寻像器接上9V电源，然后输入PAL/NTSC视频信号都能稳定显示，这里有段视频，接入的是VCD播放的视频信号，效果很好。

播放VCD视频：

一吋半寻像器视频(20200115).mp4 (1.6 MB, 下载次数: 0)

最简单的应用就是直接给寻像器输入视频，视频信号的来源可以是VCD机，数码相机或者从机顶盒上引入电视的视频信号。在北京的歌华有线的同轴电缆入户系统，目前还有7个免费RF射频电视台节目，北京已经沒有了无线发射的电视节目。对于接收RF电视信号，也可以利用成品的微型高频头，只需很简单的外接电源，就能做成接收电视信号的高频部分，与寻像器组合起来就做成了一个完整的黑白电视机！在2002年第5期的无线电杂志上有利用PHILIPUS 1256型一体化高频头，接收全频段的电视信号，这个高频头直接输出PAL制的视频信号，它的体积十分小巧，外围电路简单容易制作。

下面是无线电杂志上的介绍：

在当时的网站上也有更详细的应用图片和介绍：

这种高频头在过去的计算机图文卡、电视盒上都有，也可以在网上买到。在这个网站上也有相应的介绍：http://www.crystalradio.cn/forum.php?mod=viewthread&tid=872426

下面的这个视频就是用PHILIPUS 1256型一体化高频头做的射频RF电视节目接收高频头，这个高频头即可覆盖整个我们国家的电视射频信号的VHF和UHF频段，包括所有的增补频道。

寻像器接收电视视频：

寻像器播电视20230125.mp4 (7.39 MB, 下载次数: 0)

其实我们现在的条件太好了，各种元器件不必说了，就是各种功能拆机件也极为丰富，现在虽然没有了无线发送的TV电视信号了，但我们现在可以很容易自己做个无线电视信号发射器，很多游戏机、计算机内的射频信号发射模块，可以直接输入视频和音频信号，就可以输出RF高频TV电视信号。这里介绍一种老摄录一体机用的RF信号模块，它只需要输入视频和音频和5V电源，就能输出UHF频段约35频道的信号：

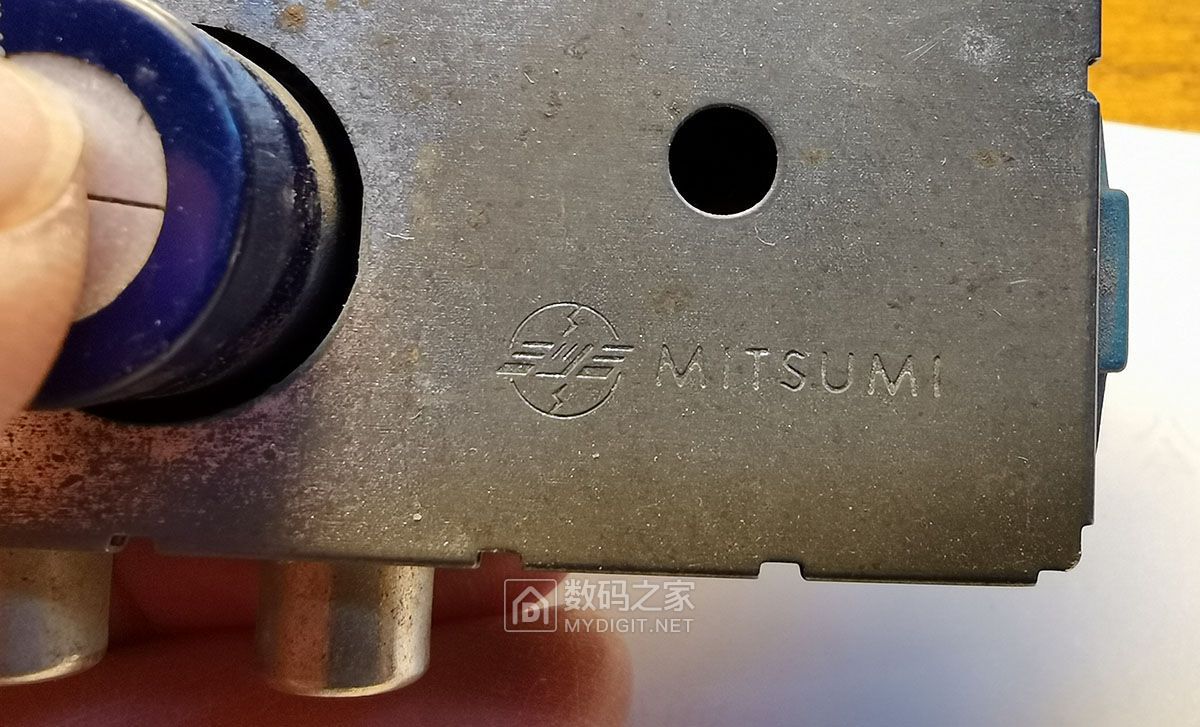

在游戏机、学习机上的调制盒也是很容易弄到，在市场上一些类似裕兴、小霸王等学习机等学习、游戏机都有这种调制盒，一台这类学习机才卖20-30元一台！下面就是这类机器上拆解的调制盒：

这里有两个利用普通装修用的薄矩形铝型材作外壳，用JVC GX-N5E摄枪的寻像器，一台是早期使用镍氢电池供电，只有监视器和音频放大功能的1.5吋小监视器。另一台是后来进一步改造成锂电池供电，配上淘宝买的微型mp3播放板子的监视器，因为有了这个小巧的mp3播放板，使它具有了监视器、mp3播放、FM收音机、TF卡读写的U盘功能！平时可以作为一个放在桌子上的小摆件，也可以当做一个U盘来备份电脑上的文本和图片文件，或者存入mp3歌曲文件。也可以接入视频信号，播放VCD、TV电视和视频节目，非常有意思！晚间看着它屏幕上活动的图像、听它播放新闻。你也可以加入你自己感兴趣的DIY元素，进一步体现你的创意。

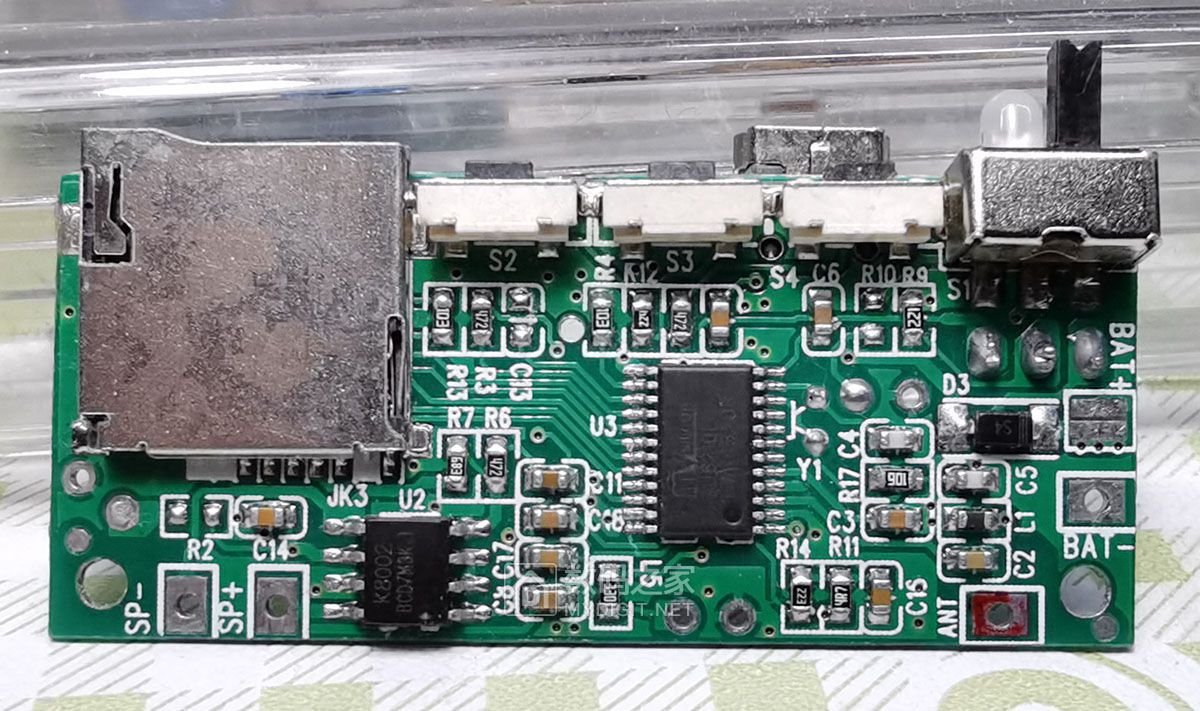

下面的图片就是在淘宝上买的mp3播放板：

这么一块小播放板，就使你有了FM立体声收音机、立体声耳机输出、mp3播放器、TF卡读写、音频线路输入、功放输出。在与PC机连接时，可对它上面的TF卡进行读写操作，即可添加、删除MP3歌曲文件，也可以备份计算机的数据文件，起到一个U盘的作用，平时放在桌上，既是摆件也是有各种实用功能的实用工具。

这里给出一种半圆形的mp3电路板的接线图：
