DIY一个声光控吸顶灯(CD4011方案)

moontree · 发表于 2023-4-28 23:27:08

爱科技、爱创意、爱折腾、爱极致，我们都是技术控

您需要登录才可以下载或查看，没有账号？立即注册

x

早先用红包买了一个光源驱动一体的12W三防吸顶灯。采用中山市森芯微半导体科技有限公司MLS3535A方案的线性恒流源，12颗带透镜的2835贴片，2并6串。外包装标称12W，实测点亮瞬间功率24W左右，功率逐渐下降，基本稳定在11W左右，亮度不错，发热有些大，一直闲置。近期买了3个采用CD4011方案的声光控LED恒流驱动，其中一个LED驱动部分无输出，声光控部分是好的，结合这款12W三防吸顶灯，DIY了一个声光控吸顶灯，实用效果还不错，整理一下，发帖供坛友参考。

一、12W三防吸顶灯

塑壳LED三防吸顶灯，外壳材质一般。外包装标称12W，灯具无产品标识。

光源驱动一体板，铝基板。采用森芯微MLS3535A方案的线性恒流源，12颗带透镜的2835贴片，2并6串。

双路并联，单路电流采样电阻8R2（8.2Ω），有些偏小，发热有些大，可以换成12Ω的；或者只保留一路。

二、声光控LED恒流驱动

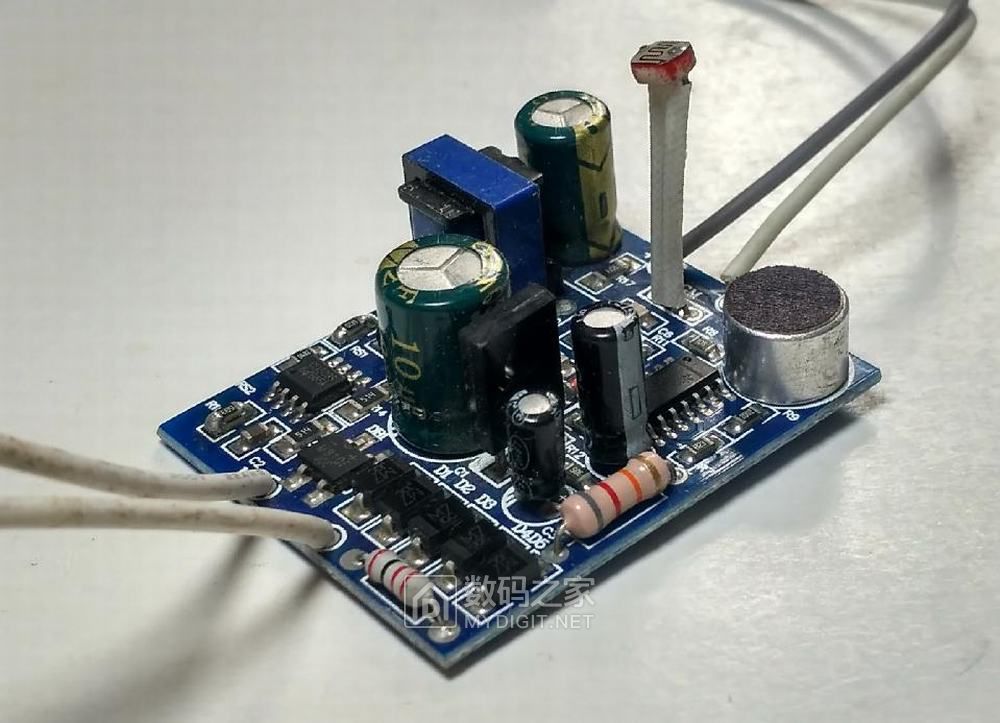

声光控部分采用CD4011方案，控火线，共零线，实测可延时31秒；LED恒流源部分采用的是CL1503S方案的非隔离恒流源，实测空载输出188V，带2并15串15W灯板，LED端工作电流185mA。

CD4011BM
四路2输入与非门集成电路

2P4M
单向可控硅，TO-252-4R封装，400V/2A

CL1503S
苏州智浦芯联电子出品的降压型非隔离恒流驱动芯片

电路框架示意图

实测空载输出188V，带2并15串15W灯板，LED端工作电流185mA，延时31秒。

三、组合

这块声光控LED恒流驱动，LED驱动部分无输出，声光控部分是好的，只使用声光控部分。根据电路框架示意图接线，

将LED驱动部分整流桥负极断开即可（简单测试了一下，貌似主控芯片内部短路，不断开，影响并接的LED驱动正常工作）。

声光控LED恒流驱动采用双面泡棉胶与灯壳粘结，再使用泡棉胶与灯板压接加固。固定在灯壳一角，本打算开孔，增大声音灵敏度，实测，不开孔，效果也不错，3米之内，打个响指，即可点亮。

测试无误后，组装起来。

四、测试

实测未点亮时，待机功耗0W，点亮后从20W左右开始下降，延时31秒后，灭灯；不频繁点亮，灯板温度还不算很高。

待机

点亮

附：

CD4011B.rar (812.52 KB, 下载次数: 5)

2P4M.rar (1.06 MB, 下载次数: 0)

CL1503S.rar (258.24 KB, 下载次数: 0)

相关链接：
三款CD4011方案的声光控延时灯座电路简析
拆一个12W塑壳LED三防吸顶灯(MLS3535A方案线性恒流)
