小尚弟可调电源电路V5.1为什么我仿真不了

xiaohui888

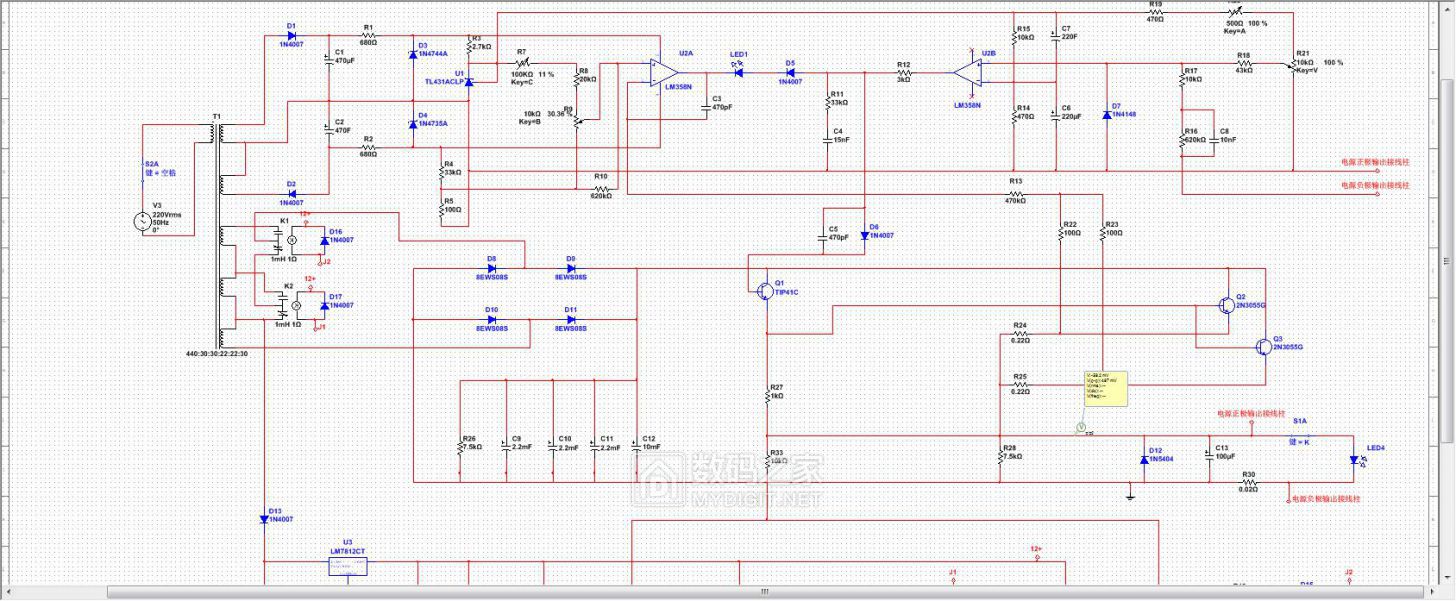

本小白自学仿真软件没有几天，照着论坛phjzg大神的改进版本小尚弟可调电源电路去画，为什么仿真只有几毫伏到几百毫伏电压。有时候还一直出错，一直提示收敛助手。仿真电路下载地址：phjzg大神改进的小尚弟可调电源Multisim14.0仿真电路@phjzg

phjzg

你的文件，我下载下来试了一下，检查发现 C2 和C7 短路了，替换后可以正常工作。(注意有时三极管，集成电路也会损坏）
你可以在你的文件中的C2回路和C7回路分别串个电流表探针就发现了，C2回路为140多A的直流电流，C7回路有近5mA的直流电流。
另外把你的负载用的发光管更换为可变电阻，发光管直接接上去也去出错。容易产生收敛错误，就只有把“相对错误容限"提高一些了，所附的文件中提高到了0.6
还有你变压器线圈没设定电阻值，也容易使元件损坏。
恒流指示灯LED1的发光电流也改成1mA了，下面二个没改，需要亮起来的话，你自己改一下.
文件附后：

链接：https://pan.baidu.com/s/1V39NgovZS_HOVxK0phadyw?pwd=1ron
提取码：1ron
--来自百度网盘超级会员V3的分享
补充:
二个继电器的线圈电阻和吸合及释放电流也要改一下，默认1欧，电流太大，会烧管子。还有下面的U4集成块，你也要换一下，最好换成德州仪器的，刚又试了下，第二个继电器有跳动。换成德州仪器的就不会一直在不停的跳上跳下, 可以稳定下来。文件中还没改。
补充2:
不好意思，上面说错了，你文件中的不是C2 C7短路了，而是你容量选错了，选的是470F  和 220F  (正常应该是470uF和220uF，相差了1百万倍，所以仿真时，一直在充电，和短路也相似了）

jforu

这类电源有成熟方案, 已经商用的方案, 比这个成熟多了. 建议找这类电路图仿制. 成熟电路的好处, 电路不易自激, 有简单的保护. 批量生产对元件要求低.

happysea72

phjzg 发表于 2023-8-25 02:52
你的文件，我下载下来试了一下，检查发现 C2 和C7 短路了，替换后可以正常工作。(注意有时三极管，集成电路 ...

热心人，不但检查问题，还提出解决方案！

xiaohui888

phjzg 发表于 2023-8-25 02:52
你的文件，我下载下来试了一下，检查发现 C2 和C7 短路了，替换后可以正常工作。(注意有时三极管，集成电路 ...

感谢大神的指点，等我回家再试试。

天使之音

phjzg 发表于 2023-8-25 02:52
你的文件，我下载下来试了一下，检查发现 C2 和C7 短路了，替换后可以正常工作。(注意有时三极管，集成电路 ...

厉害！！！

图纸能看的清楚，不是一般人～～

phjzg

xiaohui888 发表于 2023-8-25 10:17
感谢大神的指点，等我回家再试试。

仔细再检查了你发上来的原文件，发现你文件中的C2 C7不是短路了，而是你容量选错了，选的是470F  和 220F  (正常应该是470uF和220uF，相差了1百万倍，所以仿真时，一直在充电，和短路也相似了）
上面的回复也有修改编辑。
