电源电路分析求助！Z46,Q3器件主要起什么作用是如何工作的？

yaosongjin

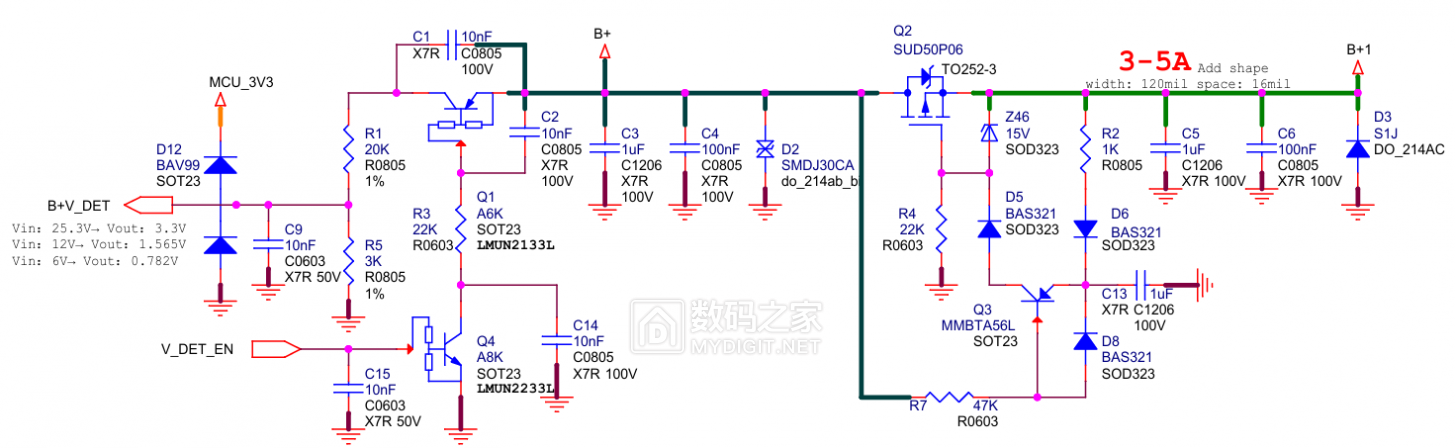

哪位大佬帮忙分析下这个原理图中的Z46,Q3器件主要起什么作用是如何工作的？

猪小呆

过压保护和过流保护？

mynew

用bing 分析了一下

在这个电路原理图中，Z46（一个15V稳压管）和Q3（MMBT456L晶体管）共同构成了一个电压检测和控制电路的小模块，以下是它们的作用和工作原理：

?? Z46（15V稳压管）的作用

电压钳位保护：Z46是一只稳压管（Zener Diode），当电压超过15V时会开始导通，从而将电压稳定在15V附近。
基准电压源：Z46提供了一个固定的参考电压，可以用来控制后级电路的导通状态（比如控制晶体管Q3的工作）。
?? Q3（MMBT456L 晶体管）的作用与工作原理

工作模式：Q3是一个NPN型晶体管，通常在开关电路或放大电路中使用。
控制逻辑：
当Z46稳压导通，说明电源电压已经超过了15V；
此时稳压管两端维持15V电压，并将这一电压作为基准；
如果这个电压被加在Q3的基极合适的偏置电路上，Q3将导通；
Q3导通后，从集电极到发射极形成电流通路，进而影响或控制其他电路部分的通断或行为。
?? 综合作用小结

Z46 和 Q3 配合可以起到以下功能：

? 过压保护：防止后级电路因电压过高而损坏；
? 电压监测触发：当输入电压达到某个设定值（15V）时触发Q3导通，从而控制系统的某个动作；
? 逻辑判断组件：在电源电压达到预期范围时，用Z46和Q3实现电压状态逻辑的转换。

ba21

进来学习下。

叮咚真好

维修思路与时俱进

wy71h

mynew 发表于 2025-7-24 19:08
用bing 分析了一下

在这个电路原理图中，Z46（一个15V稳压管）和Q3（MMBT456L晶体管）共同构成了一个电 ...

输入12,6v时，z46?

wlife

Z46保护Q2栅极
Q3与D6组成了差分比较，实现防止电压倒灌问题，当倒灌时，让Q2截止。

分析后发现触发电压需要1.5V，所以这部分电路存在问题，需要修改才能实现。

geek云中漫步

mynew 发表于 2025-7-24 19:08
用bing 分析了一下

在这个电路原理图中，Z46（一个15V稳压管）和Q3（MMBT456L晶体管）共同构成了一个电 ...

Q3不是PNP结构吗？

sadfun

点进来看看大佬怎么回答的

mynew

AI的回答没仔细看，有时候AI会一本正经胡说八道

yaosongjin

mynew 发表于 2025-7-25 11:51
AI的回答没仔细看，有时候AI会一本正经胡说八道

我开始也用AI去分析了，感觉分析得不对

yaosongjin

wlife 发表于 2025-7-25 01:27
Z46保护Q2栅极
Q3与D6组成了差分比较，实现防止电压倒灌问题，当倒灌时，让Q2截止。

这个电路已经量产了，我是新来的看不懂，所以想请大佬们帮忙分析下原理

亚历山大

Q3是短路或过流保护

wlife

yaosongjin 发表于 2025-7-25 16:30
这个电路已经量产了，我是新来的看不懂，所以想请大佬们帮忙分析下原理 ...

量产不代表好用，从结构看就是防倒灌的，原理分析后发现需要1.xV电压才能工作，明显是不对的，正常则为误差比较，发生不平衡时就会输出。

现在的电路参数仅仅没有防倒灌功能而已，不影响输出正常工作。
