良心的Arduino_Uno_Rev3中国行家改进版

纯今 · 发表于 2024-4-13 15:34:26

本帖最后由纯今于 2024-4-13 17:14 编辑

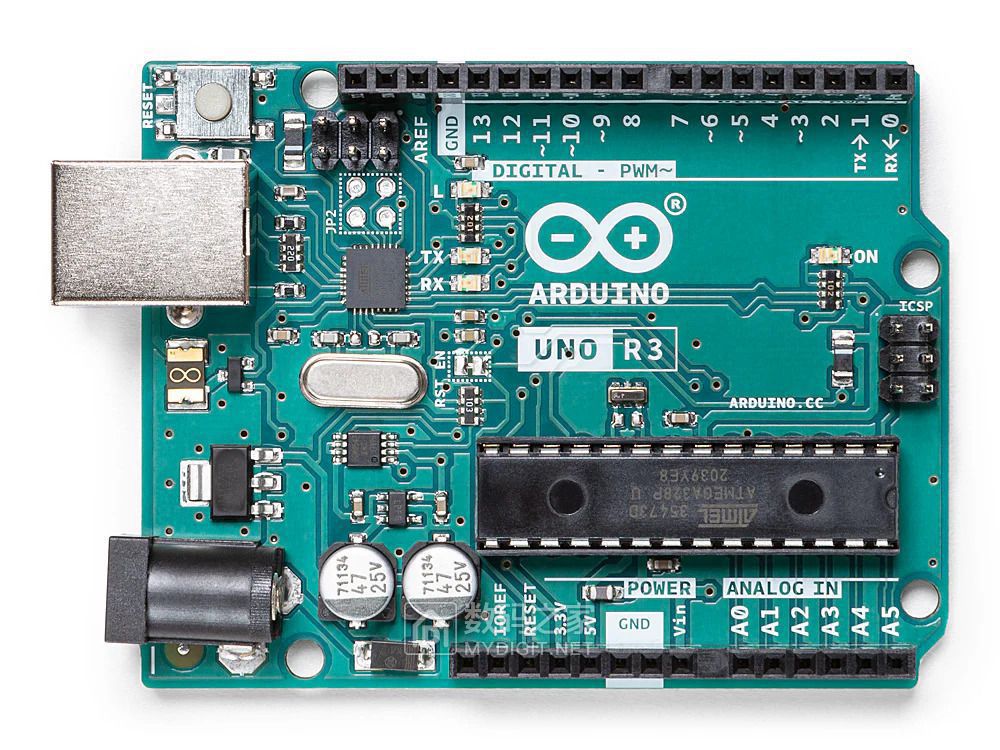

下图是来自arduino_Uno_Rev3官方网站的照片

细心的你可以发现一个晶振，是ATmega16u2的，一个小晶振是给ATmega328（茶老师发现）

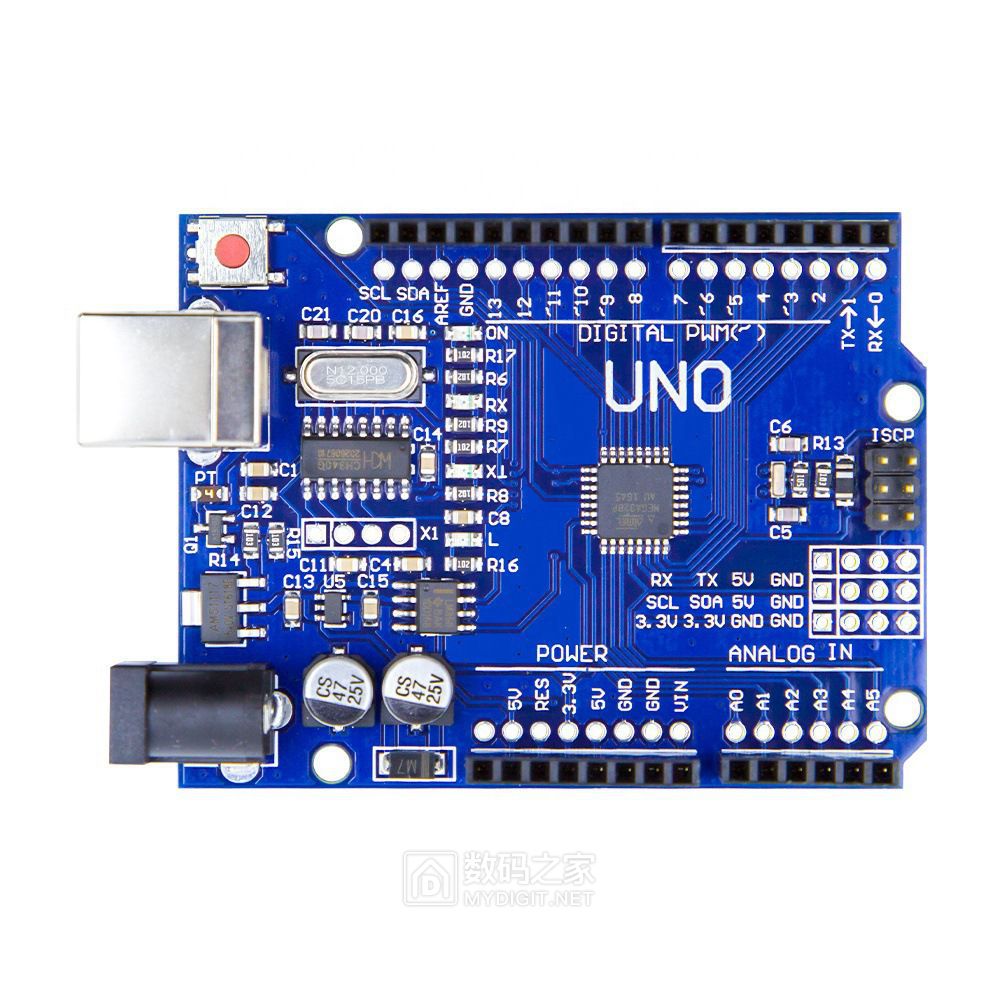

下图，这个是中国深圳CH340平替改进版，是一个大晶振（CH340用
的），楼下回帖老哥发现有个小晶振供ATmega328

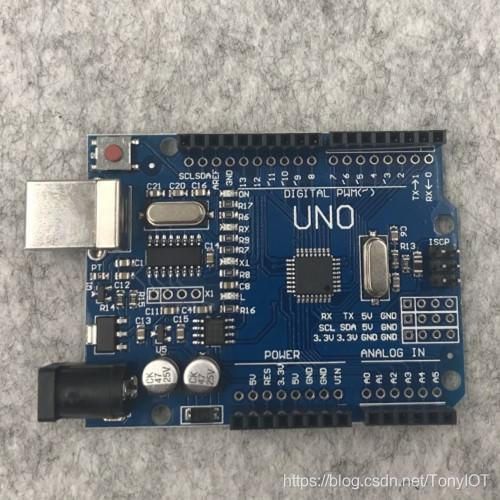

下图：这个是中国深圳有良心平替的CH340行家改进版，两个晶振

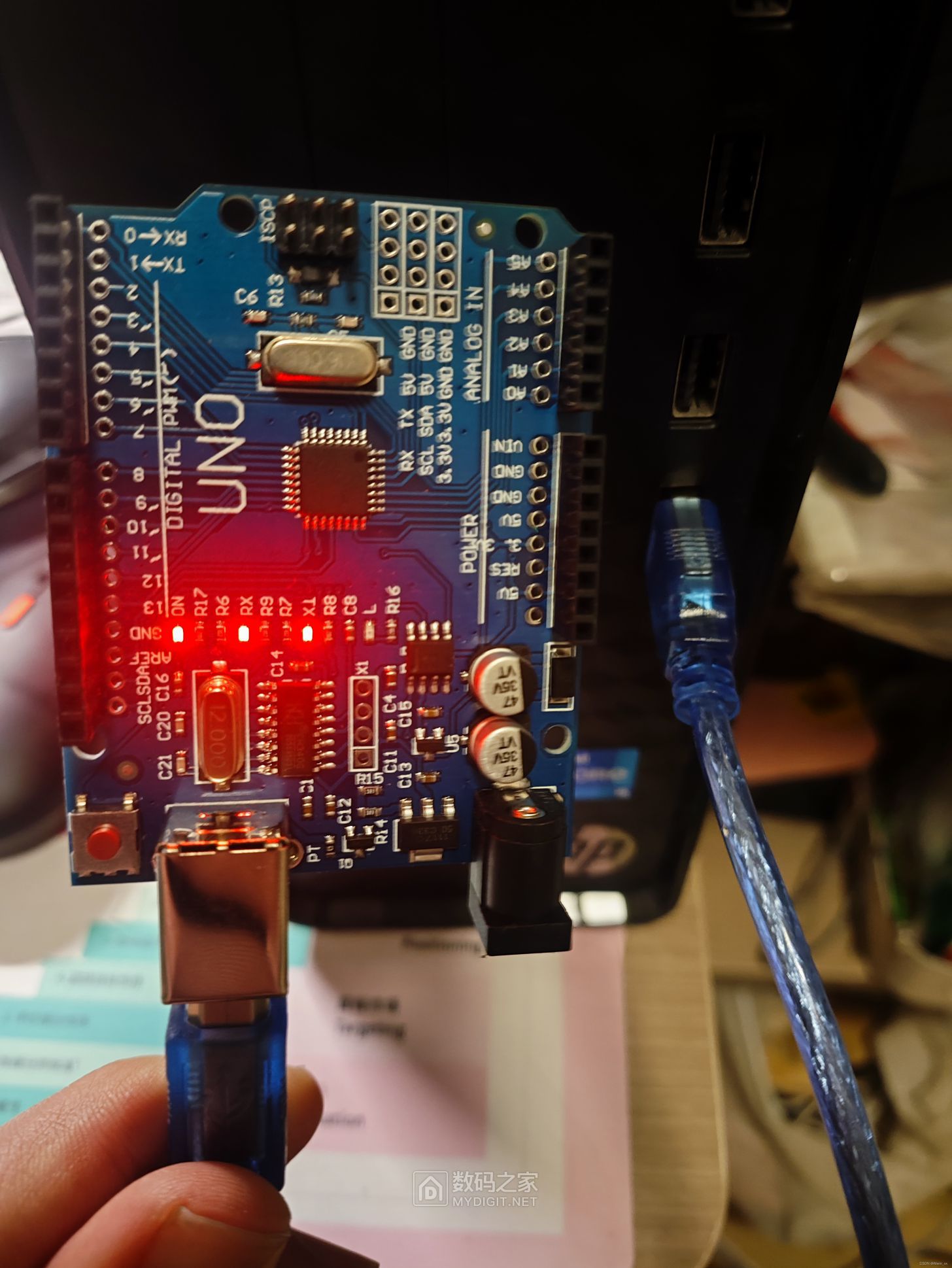

这是上电后的样子：

因为，中国平替有良心行家改进版太优秀了，@t3486784401 老师爆料，出现了仿制版，如下图

然后，@t3486784401 老师点评了一番，吹捧了中国深圳改良版，不仅有良心，性能还更好

我觉得 340 是刀法精准的典范，USB-UART 稳如老狗，其余功能你们自己搞去。

反倒是 232、2102 这些老牌串口芯片，整一堆功能还要 EEPROM 配置，再给你个配置软件，最新的甚至要下载个巨大的 studio 啥的才能修改。
芯片定位卡在了【USB转串口】和【USB单片机】两个层面之间，搞串口的和搞单片机的两拨人都用不顺，成本更不用说。

最近一次折腾 MRT5 主板，用的是 CP2102 串口，结果底层给你来了个不可禁用的上行 512B-FIFO，
单片机上传 UART 时候，Win32 这边非得是整包整包的 512 才读回，用 WinAPI 访问串口都一卡一卡的。最后改上位机代码才罢休。
同样的需求， FT232 这边是可以修改/禁用 FIFO，CH340 直接是小 FIFO 基本不延迟。

在 Arduino 上用 340 是恰到好处：想学 AVR 就折腾那片 328 去，340 只管桥接 USB，各司其职。
实际上 340 版的 Arduino 已经成功到出现山寨仿品的地步，我贴个图看大家能否甄别谁是山寨 340：

艾心晴愿 · 发表于 2024-4-13 16:46:54

图2也是2个晶振呀，只是晶振比较小呀

艾心晴愿 · 发表于 2024-4-13 16:47:09

图2也是2个晶振呀，只是晶振比较小呀

茶壹杯 · 发表于 2024-4-13 16:55:23

本帖最后由茶壹杯于 2024-4-13 17:05 编辑

第1图 —— 原装UNO ，明明是2个晶振啊

UNO的CH340行家改进版你确定是深圳人设计的？估计你也拿不出可以考证的东西
可以确定的只是在中国深圳制造！
LZ还是太年轻

很多中国工厂每天在生产什么中国人都不知道是什么东西，关心的只要按订单生产卖出去拉倒

不过这种事情差不多快OVER了
如果电动汽车再被卡掉外贸就歇菜了

纯今 · 发表于 2024-4-13 16:59:59

艾心晴愿发表于 2024-4-13 16:46
图2也是2个晶振呀，只是晶振比较小呀

谢了，还真是有。能分析一下深圳改进版为何要用外置晶振。ATmega328内部有RTC时钟系统8MHz，不用晶振，就像原厂那样。用外置晶振当然稳定性好，所以，我说这是有良心的改进

renpeng009 · 发表于 2024-4-13 17:06:25

这年头玩AVR还有性价比么？

纯今 · 发表于 2024-4-13 17:07:42

茶壹杯发表于 2024-4-13 16:55
第1图 —— 原装UNO ，明明是2个晶振啊

UNO的CH340行家改进版你确定是深圳人设计的？估计你也拿不出可 ...

谢过茶老师了，我急忙去查了原厂电路原理图，还真有。哈哈，你就不能让我为深圳改良版，自嗨一天吗？很少发现这么良心的加料改进品

茶壹杯 · 发表于 2024-4-13 17:13:14

本帖最后由茶壹杯于 2024-4-13 17:16 编辑

纯今发表于 2024-4-13 17:07
谢过茶老师了，我急忙去查了原厂电路原理图，还真有。哈哈，你就不能让我为深圳改良版，自嗨一天吗？很少 ...

这么清晰的实物照片上明明2个晶振，还用得着去查原理图？

所谓的行家版谁告诉你那是中国人原创设计的？
印象中你还是很严谨的居然也喜欢凭空加戏

纯今 · 发表于 2024-4-13 17:17:16

本帖最后由纯今于 2024-4-13 17:22 编辑

茶壹杯发表于 2024-4-13 16:55
第1图 —— 原装UNO ，明明是2个晶振啊

UNO的CH340行家改进版你确定是深圳人设计的？估计你也拿不出可 ...

你分析的有道理，没考证过，不过，老外说它来自中国
嗯，国家统计局公布数据3月出口数据
下跌了个位数，但结束了1-2月份的增速

纯今 · 发表于 2024-4-13 17:20:22

renpeng009 发表于 2024-4-13 17:06
这年头玩AVR还有性价比么？

你好：帮帮团原创主
不是所有的事情都是追求性价比
Arduino uno r3 太经典了，总要了解一下
20元人民币左右，买不了吃亏，买不了上当

纯今 · 发表于 2024-4-13 17:32:51

茶壹杯发表于 2024-4-13 17:13
这么清晰的实物照片上明明2个晶振，还用得着去查原理图？

所谓的行家版谁告诉你那是中国人原创设计的 ...

茶老师：这两天我常去STC官方论坛。
可能是被STC国货振兴中华给洗脑了
STC创始人在21ic访谈标题叫：STC创始人姚永平：8051单片机全球领导者是如何炼成的
我们STC是全球第一个用Flash将MCU ISP(在系统可编程)产业化的公司，领导了技术革命的潮流
还有很多世界第一，在此我就不都复制了。
茶老师，你看后被鼓舞的怎么样？

茶壹杯 · 发表于 2024-4-13 18:06:26

纯今发表于 2024-4-13 17:32
茶老师：这两天我常去STC官方论坛。
可能是被STC国货振兴中华给洗脑了
STC创始人在21ic访谈标题叫：STC创 ...

我的建议是：咱们在科技领域（包括电子/微电子技术当然是废话）是否有所成就应该听听国际上的评论！

国内企业关起门大吹大擂司空见惯了

STC近年比较努力，我是看到些
但技术是否先进，什么什么世界第一。。。
我先不去判断，

jsawar · 发表于 2024-4-13 18:15:40

其实我更喜欢官方的328p的DIP封装，熔丝锁了方便上高压编程器恢复，也方便用在其他地方比方usbasp编程器等等，qfp封装有成本优势而已，对diy没dip封装友好，FT232换CH340G应该也是出于成本考虑，换CH340C可以连晶振也省了，进口的FT232芯片价格是10倍于CH340系列的，官方的328p用的是内置的电容的三脚晶振容易被误导。
感谢Arduino官方的开源，国人对Arduino领域的最大贡献好像是8266芯片的大量运用。

纯今 · 发表于 2024-4-13 19:32:51

jsawar 发表于 2024-4-13 18:15
其实我更喜欢官方的328p的DIP封装，熔丝锁了方便上高压编程器恢复，也方便用在其他地方比方usbasp编程器等 ...

你好，可以看得出来，你很资深，也善于思考总结
我好好认真多看几遍，学习体会一番
先行谢过了

soma · 发表于 2024-4-13 21:27:01

感觉都差不多

纯今 · 发表于 2024-4-13 22:08:01

本帖最后由纯今于 2024-4-14 13:03 编辑

jsawar 发表于 2024-4-13 18:15
其实我更喜欢官方的328p的DIP封装，熔丝锁了方便上高压编程器恢复，也方便用在其他地方比方usbasp编程器等 ...

对于高压编程，去救因熔丝位错误，找到的资料不多

既然，您提到了用高压编程，如果有经验可以分享一下

我觉得用另一只MCU的外置晶振引脚去救ATmega328，比较简单，比如可以是用STC12C2052的XTAL2引脚

纯今 · 发表于 2024-4-14 12:28:50

茶壹杯发表于 2024-4-13 18:06
我的建议是：咱们在科技领域（包括电子/微电子技术当然是废话）是否有所成就应该听听国际上的评论 ...

透过这个数据证明了
茶老师的观点是能立住脚的
全球市值排名前十的半导体企业中有7家来自美国，其余三家是台积电，三星，恩智浦。ST意法半导体排14名。STC一家A股都没上去的公司，说它引领了ISP技术，太了不起了
TOP10中美国公司分别是：
英伟达（NVIDIA）
博通（Broadcom）
超威半导体（AMD）
英特尔（Intel）
高通（Qualcomm）
德州仪器（Texas Instruments）
应用材料公司（Applied Materials）
