拆解爱迪特ADS-3212 DSP校园广播接收机

antboy2man · 发表于 2025-2-27 14:45:45

爱迪特ADS-3212是一款支持调频（FM）和音频（AF）信号接收的校园广播设备，主要用于学校英语听力考试、日常广播等场景。

拆开来一看，里面超级简单，线路板很简单，不过却用了四个芯片！
具体听了一下，FM接收效果还不错的！

mikezhu58 · 发表于 2025-2-27 15:05:29

谢谢楼主分享好拆，，，

aygcmy · 发表于 2025-2-27 15:09:27

DSP结构的收音机都简单到这种地步了，指标性能和传统的相比不知道是性能下降还是上升？

sdaviy · 发表于 2025-2-27 15:17:14

这种收音机没有开机指示灯，待机和工作电流都有24ma，晚上如果忘记关机，电池耗电很大
我在大芯片一个脚接了红色指示灯，开机就亮灯，不知道你这芯片的引脚功能是怎样的

sephdex · 发表于 2025-2-27 15:30:05

看来四六级是下分了，哈哈

shengyin854 · 发表于 2025-2-27 15:42:56

谢谢分享支持一下

antboy2man · 发表于 2025-2-27 15:43:46

sdaviy 发表于 2025-2-27 15:17
这种收音机没有开机指示灯，待机和工作电流都有24ma，晚上如果忘记关机，电池耗电很大
我在大芯片一个脚接 ...

只能看显示屏！

antboy2man · 发表于 2025-2-27 15:44:23

aygcmy 发表于 2025-2-27 15:09
DSP结构的收音机都简单到这种地步了，指标性能和传统的相比不知道是性能下降还是上升？ ...

FM灵敏度还是不错的，我和德生的606对比了一下，差不多！

michaelx007 · 发表于 2025-2-27 16:02:25

当普通收音机用，可以吗

傻木 · 发表于 2025-2-27 16:21:23

都没有磁棒天线，接收AM频段怕是个笑话

1721463898 · 发表于 2025-2-27 16:23:48

aygcmy 发表于 2025-2-27 15:09
DSP结构的收音机都简单到这种地步了，指标性能和传统的相比不知道是性能下降还是上升？ ...

总的来说，和分立件相比，买敏度有所提高，音质也凑合。

antboy2man · 发表于 2025-2-27 16:45:54

傻木发表于 2025-2-27 16:21
都没有磁棒天线，接收AM频段怕是个笑话

只有调频，没有中波！

antboy2man · 发表于 2025-2-27 16:46:21

michaelx007 发表于 2025-2-27 16:02
当普通收音机用，可以吗

只用来收听FM是没问题的！

家家乐 · 发表于 2025-2-27 17:33:16

越来越简单了，没有原来的赶脚了

jxf269 · 发表于 2025-2-27 19:25:38

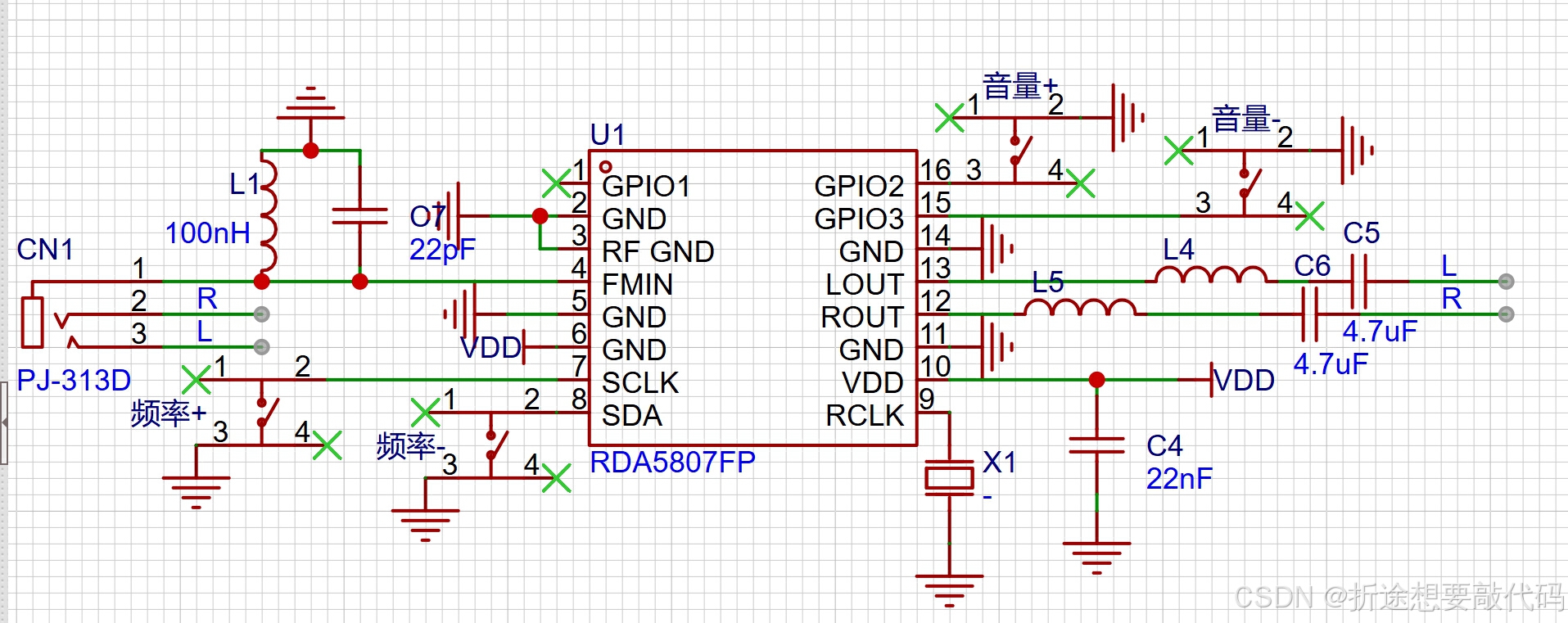

来个超简单电路图，据说这收音机芯片才9毛钱

再来一个也有校园频段的收音机，15块，也是用的这个系列的收音机芯片。

houenyu · 发表于 2025-2-27 19:44:02

看到这个标题，我还是对这种调频校园接收机挺有感情的，以前上高中的时候，学校给每个学生发了一台这种收音机，用来听英语，事实上也没有放过几次，同学都拿它来听FM收音机了。有用的就有坏的，好多同学的机子慢慢出了问题，都是拿给我来修，我现在还清楚的记得它用的是单芯片的小板子，用的芯片是TDA7021T，你这台比我那时用的还复杂些呢
