分享品禾第二代电动车充电保护器拆解图

dwh3606 · 发表于 2026-6-10 10:22:33

本帖最后由 dwh3606 于 2026-6-15 15:52 编辑

今天分享品禾的第二代电动车充电保护器，所有图片来源于网络，重新进行编辑整理。

生产厂家为宁波新城电子
备注：“普彩”品牌的电动车充电保护器也是由该公司生产。

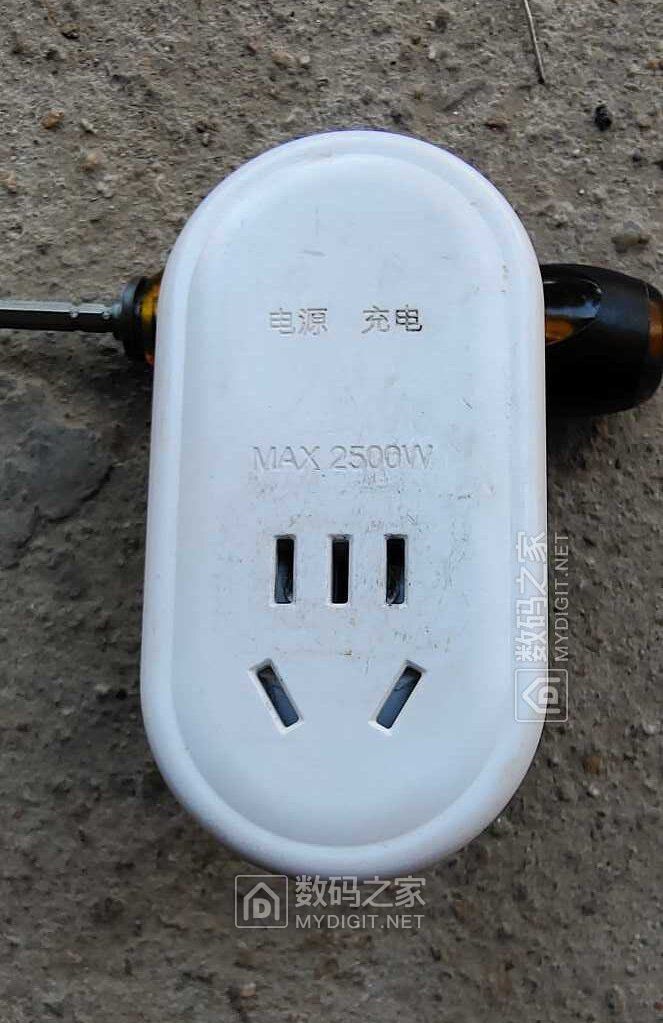

保护器外观

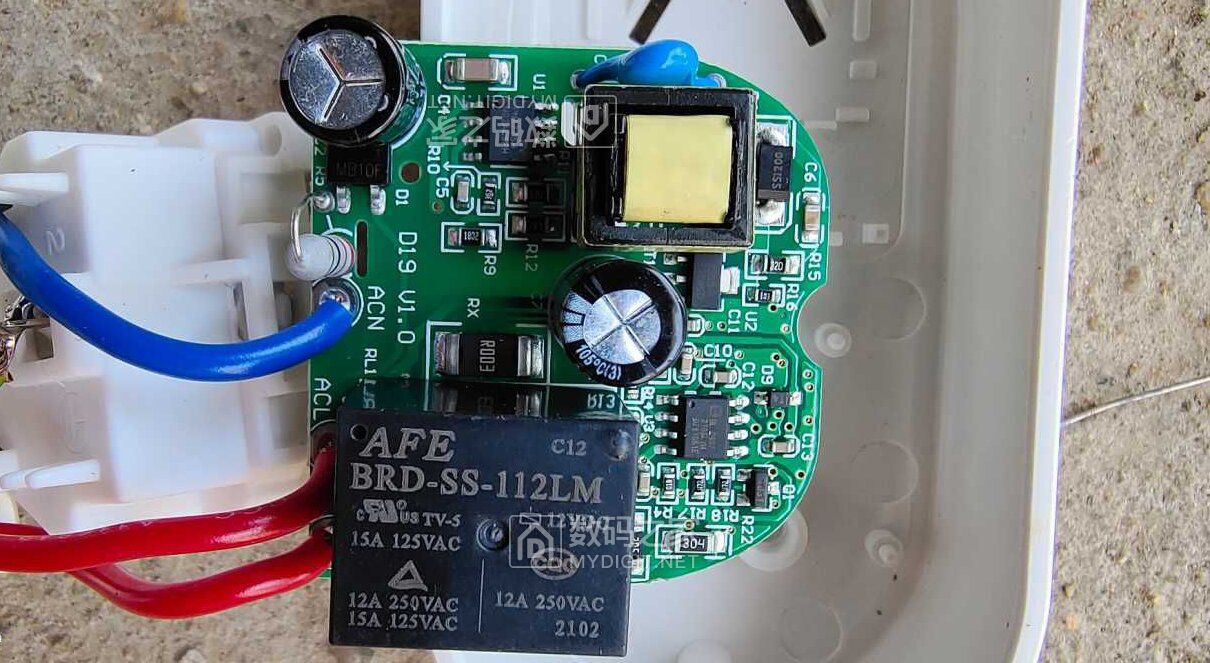

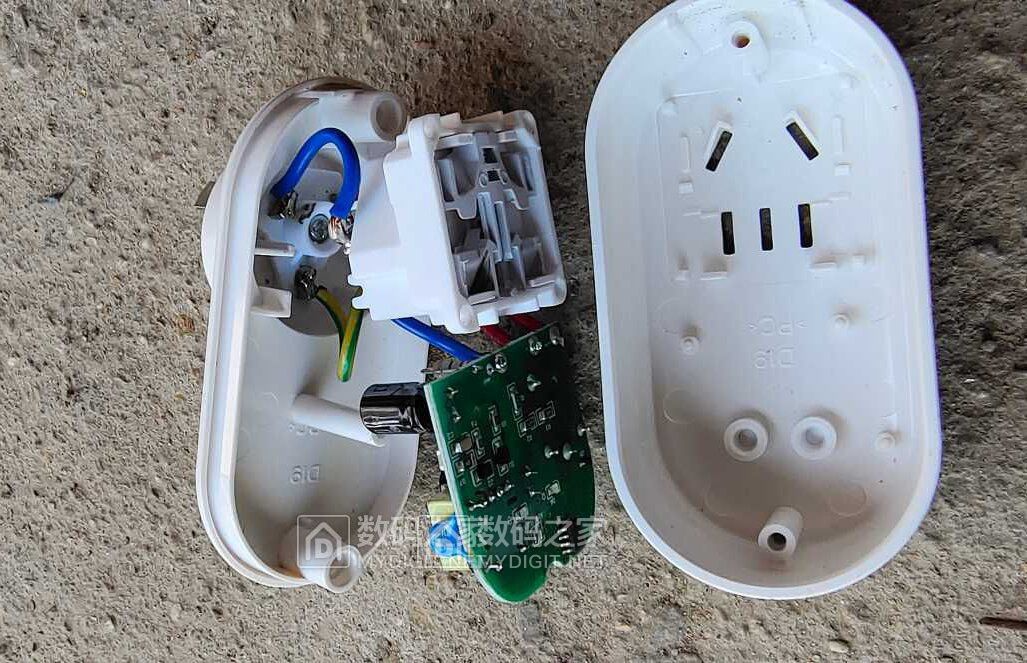

内部结构

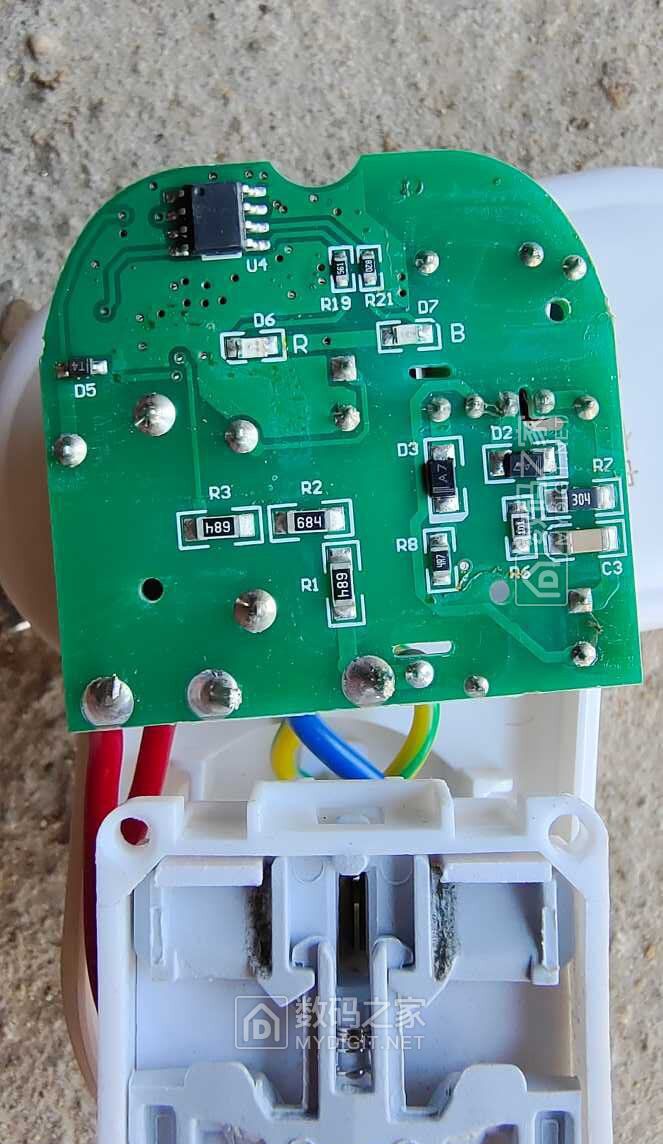

背面的芯片应该是单片机，用于工作状态显示

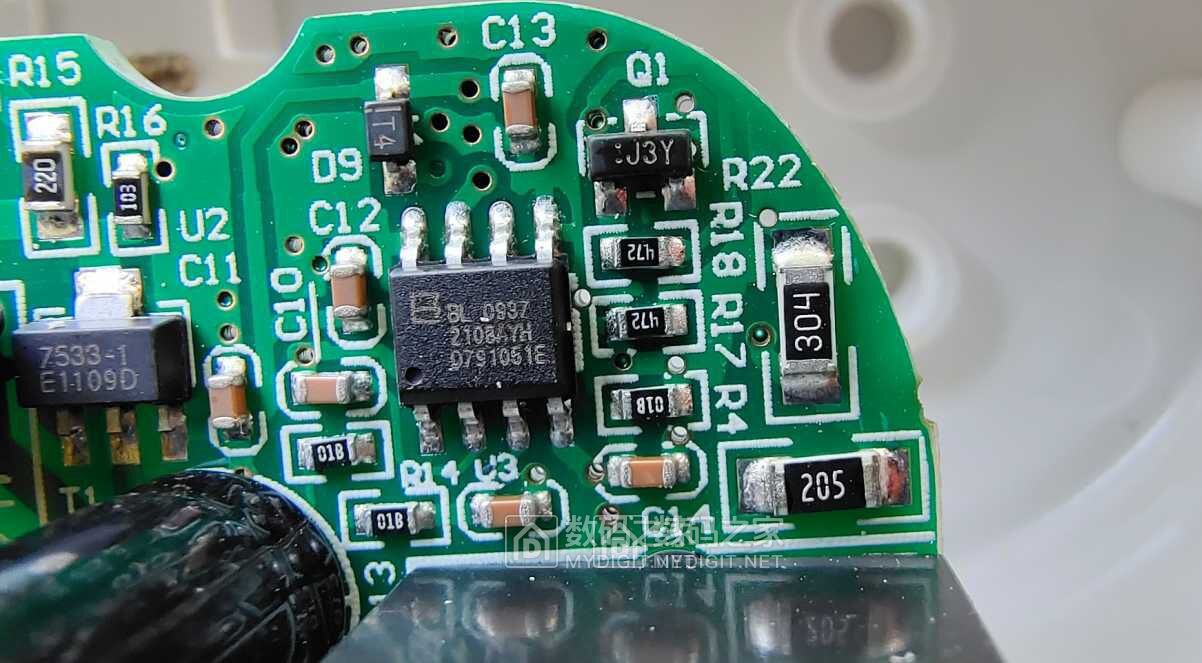

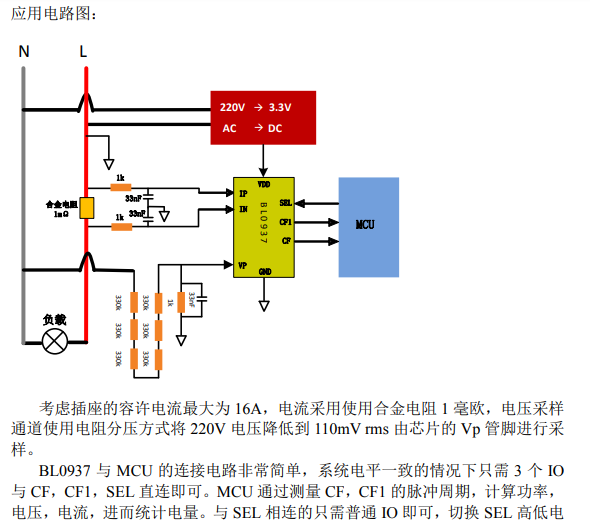

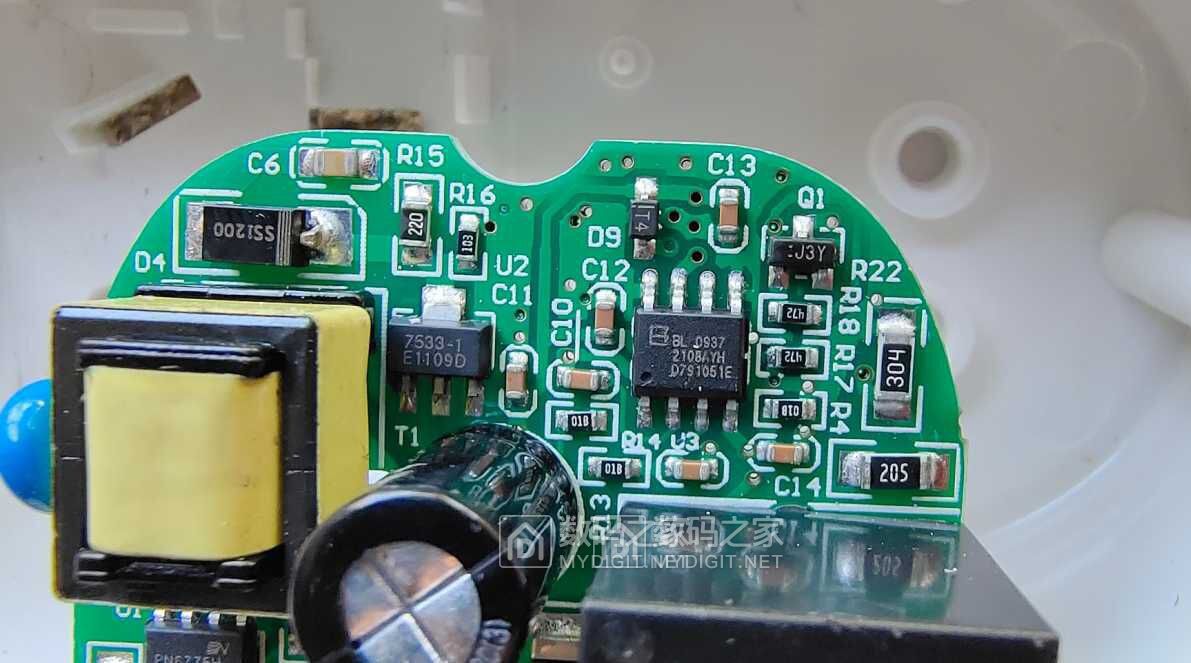

供电采用原边反馈交直流转换器PN6775H，功率取样采用贝岭的BL0937电能计量芯片，通过检测充电器进入涓流充电开始延时计时，进行充电保护。

利用继电器控制负载通断

品禾电动车充电延时定时保护器产品介绍

品禾第三代保护器拆解链接为：拆解品禾第三代电动车充电保护器
