华硕口袋电脑 ASUS R2E UMPC 拆解

sffih · 发表于昨天 20:50

之前拆过几台微型电脑：
汉王HWTPC-T770 UMPC完全拆解，当年比掌上电脑还高大上的存在 - 拆机乐园数码之家
曾经最小的电脑，索尼微型电脑VGN-UX18C和配套底座详细拆解 - 硬件博物馆数码之家
本网首拆：索尼微型电脑VGN-U8C详细拆解（SONY PCG-1H1P） - 拆机乐园数码之家
“上古神器”之NEC mobioNX PC-MB20CUVV4笔记本电脑拆解 - 拆机乐园数码之家

今天来拆个华硕的，先说说它的参数，数据来源于网络
华硕R2E是华硕品牌于2007年至2009年间推出的超便携移动电脑（UMPC），定位为手写商务系列产品，主打移动办公与创新技术应用。其搭载英特尔A110处理器（主频800MHz），配备1GB DDRII内存、100GB或160GB硬盘及Intel GMA950集成显卡，采用7英寸TFT触摸宽屏（分辨率1280×800），预装Windows Vista Home Premium操作系统。
该设备重量为830克，机身尺寸234×133×28毫米，采用复合材质外壳及金属银与碳素黑配色设计。内置指纹识别、GPS导航系统和摄像头，支持蓝牙、802.11b/g无线网络及折叠键盘输入，配备3430mAh电池可实现7小时续航。接口包含mini-USB、SD卡槽等，随机附带触控笔、外置键盘等配件，并提供2年全国联保服务。

中文名华硕R2E
产品类型 UMPC
屏幕尺寸 7英寸
CPU型号 Intel A110
标称主频 800MHz
无线网卡 802.11 b/g
重量 830g
蓝牙支持
显卡芯片 Intel GMA950
操作系统 Windows Vista Home Premium

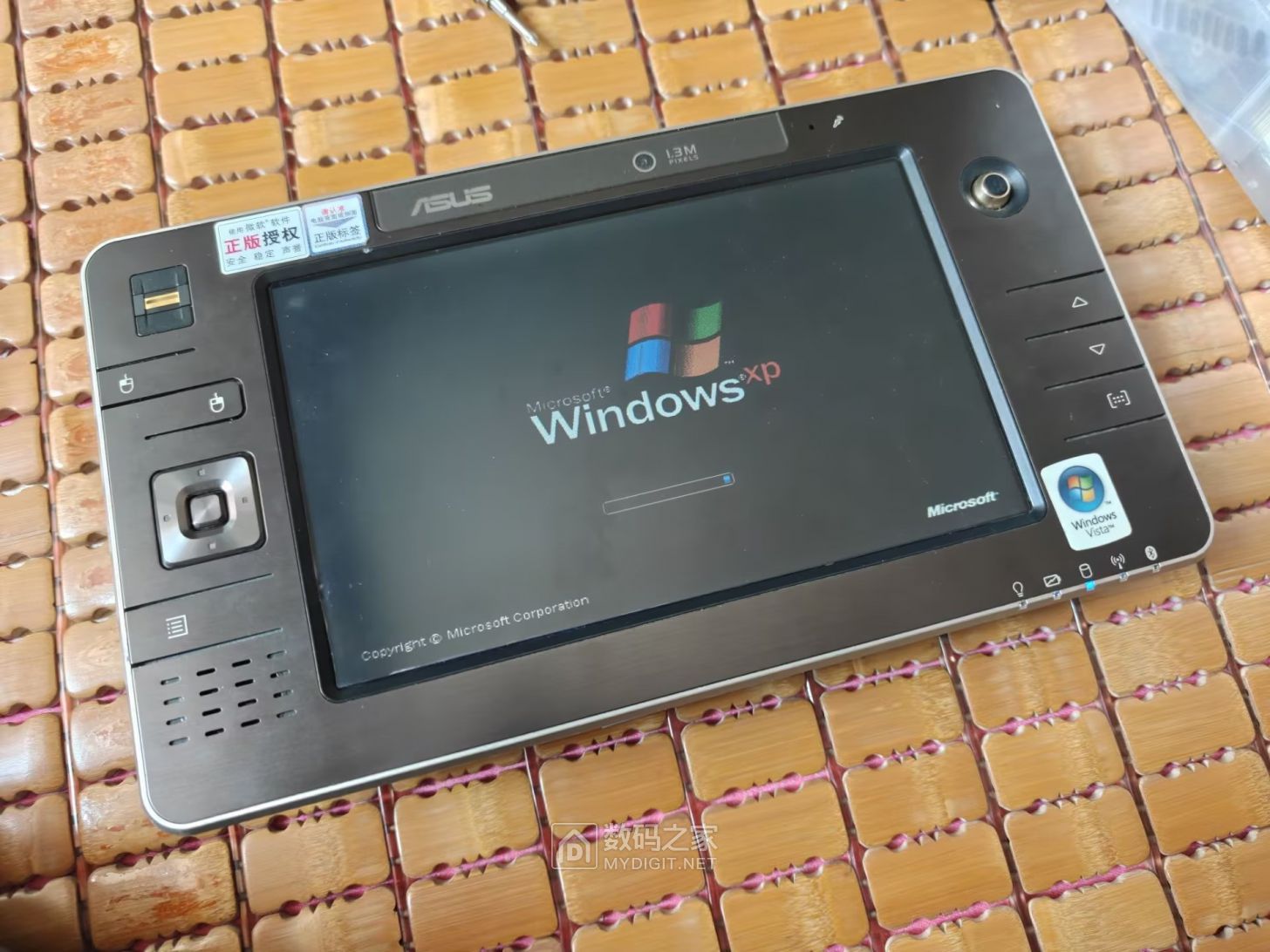

机器正面，和之前拆的汉王比较相似，塑料感都很强烈，和SONY的比较，精致与用料做工都相差很大

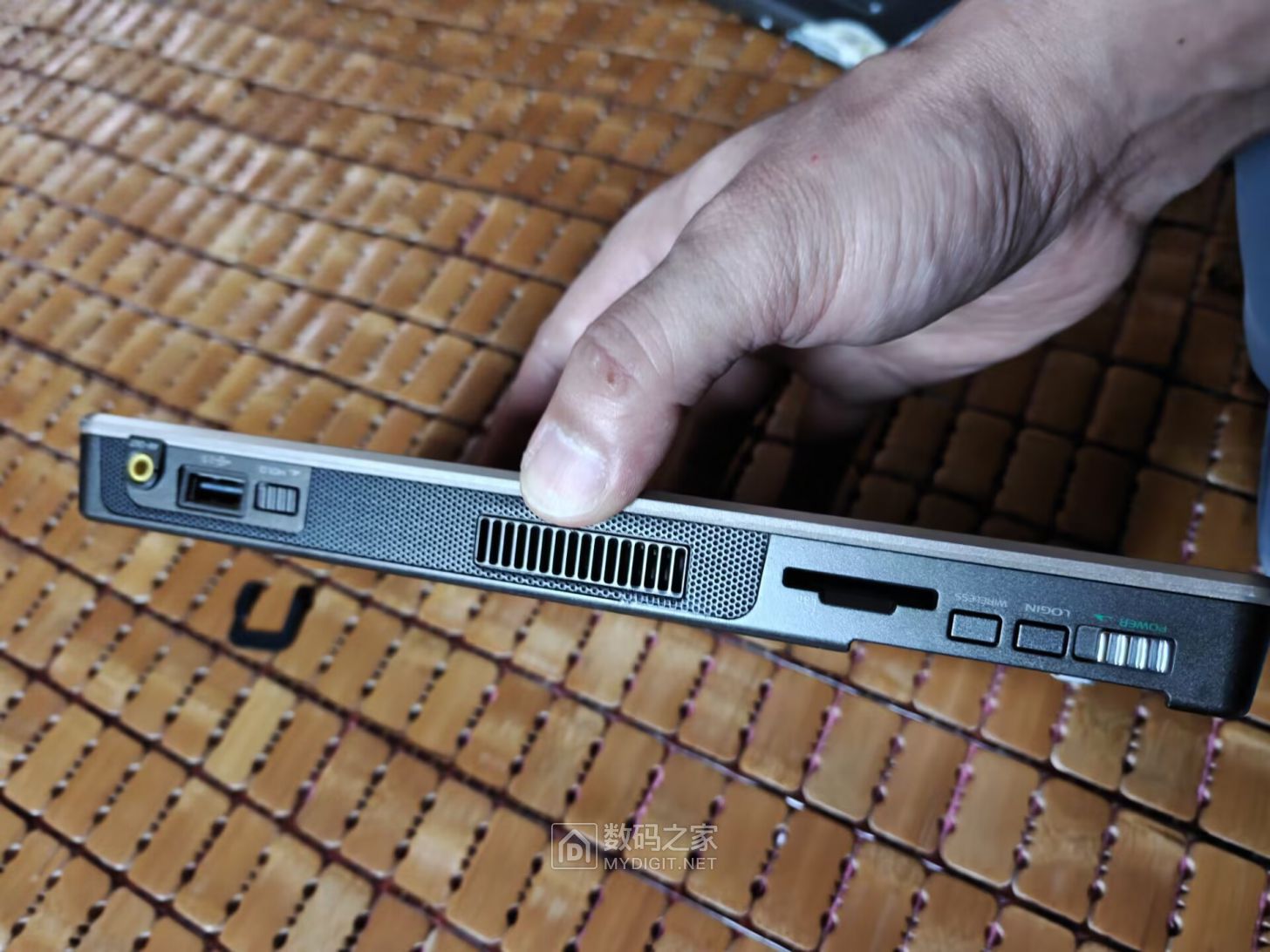

机器顶部，居然有AV口，意思是可以接电视机；其它接口有USB、SD插口、散热孔和开机等按键

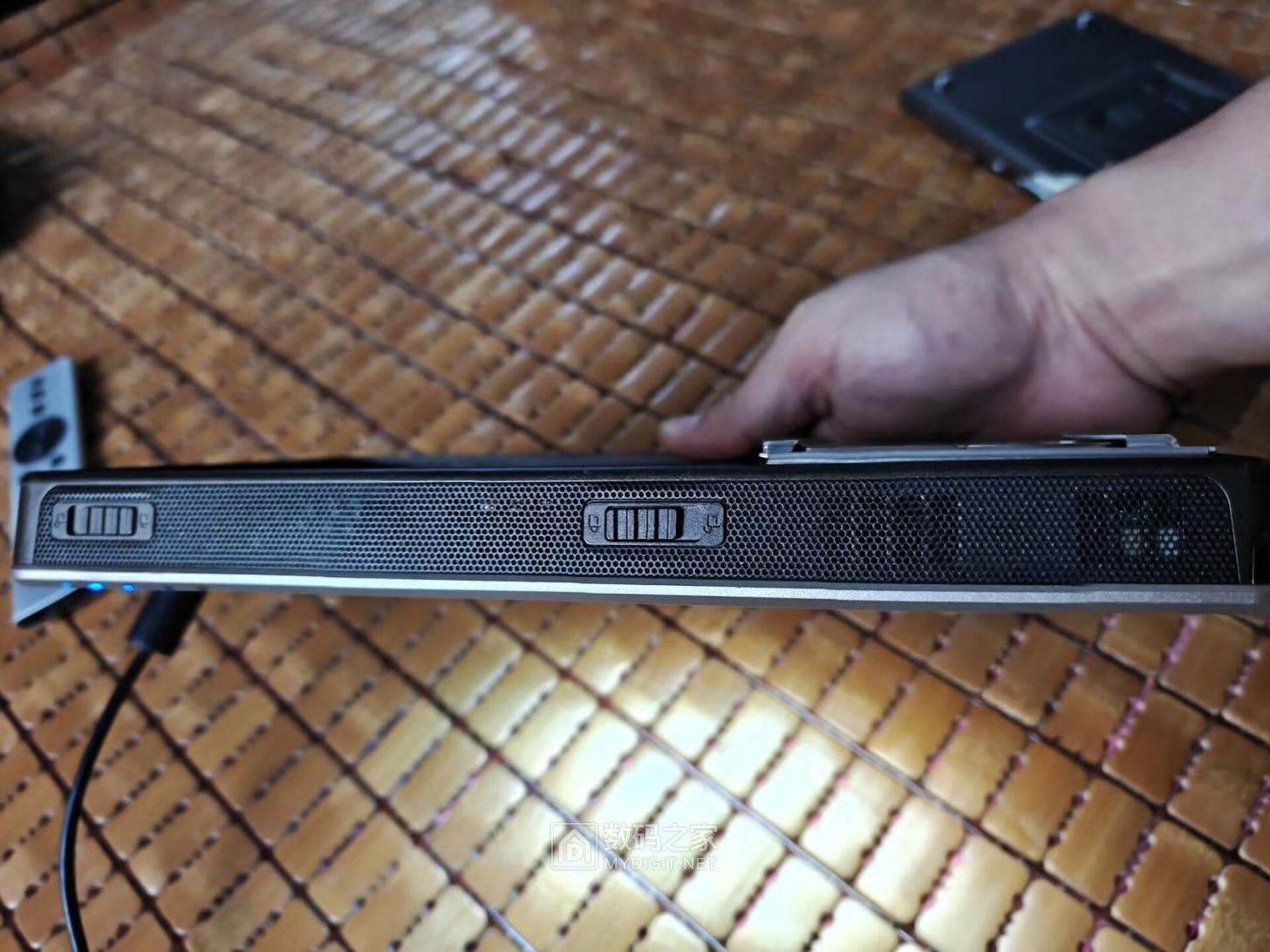

机器底部，有一层金属散热网，然后就是电池锁扣

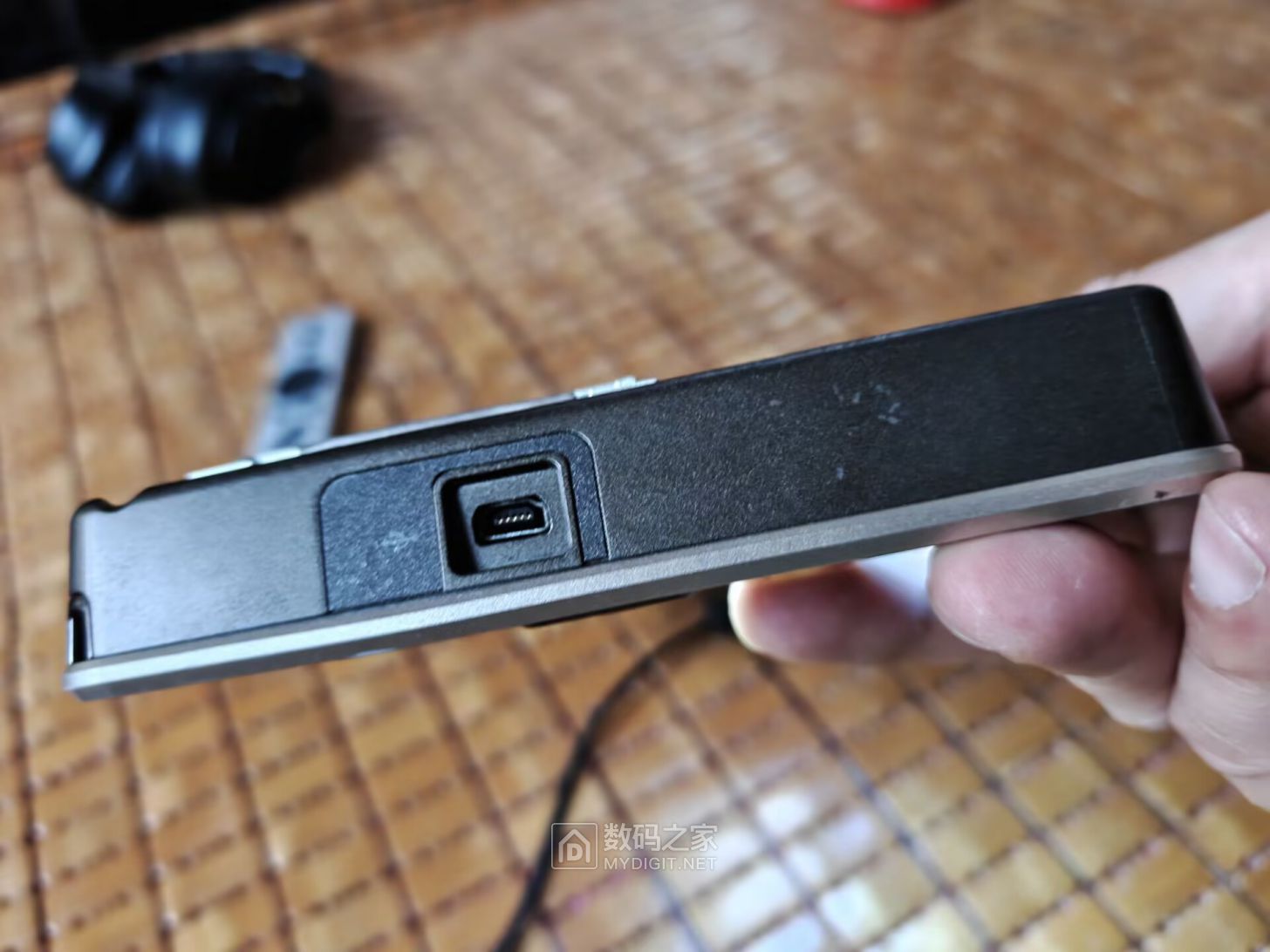

机身左侧就一个Mini-USB接口，感觉在这种机器上很少见，一般都是USB-a口

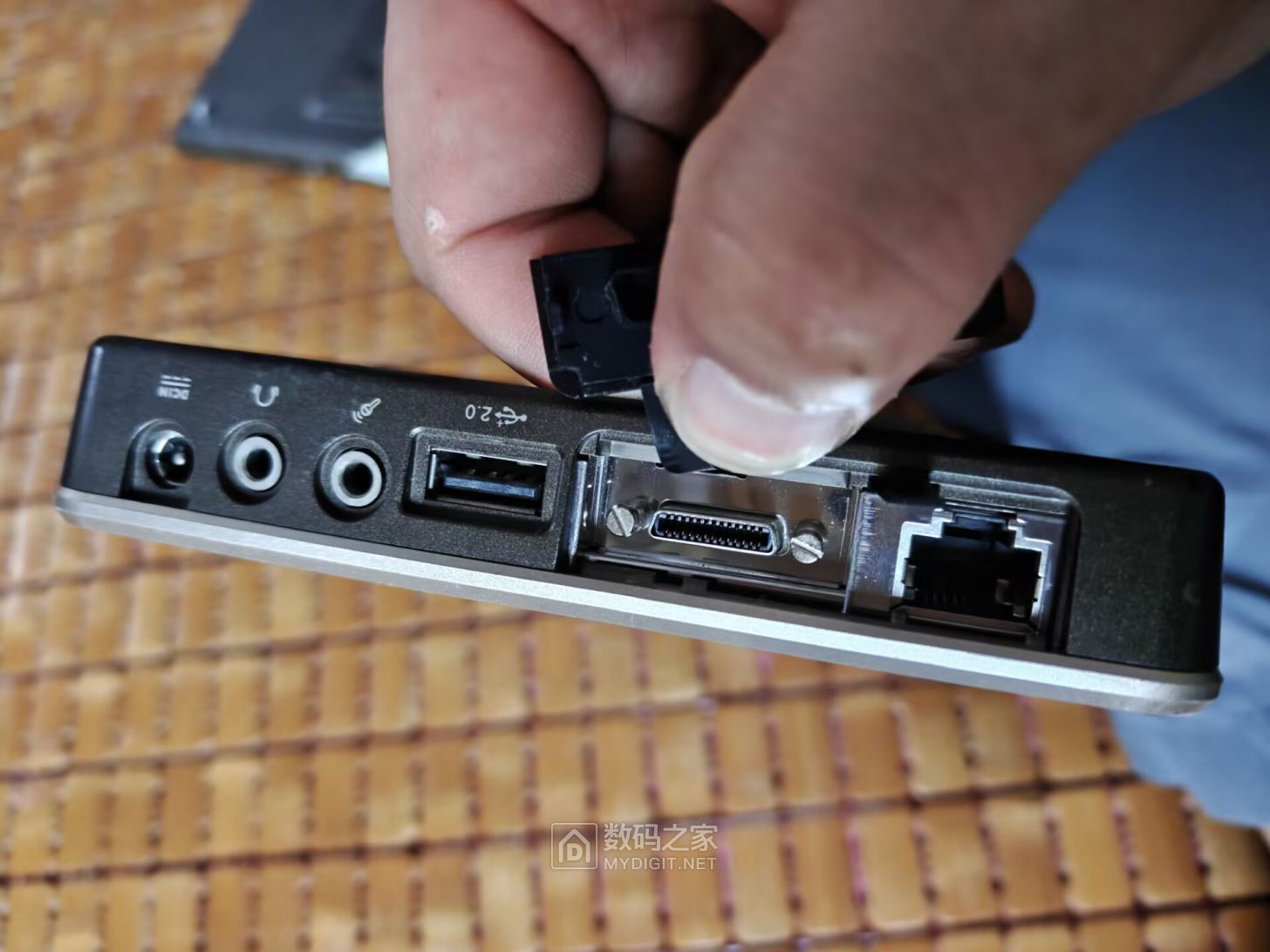

机身右侧，接口很多，从左往右依次是电源口、耳机口、话筒口、USB-A口、D-Sub（VGA信号）口、RJ45网口

机器背面，碎了

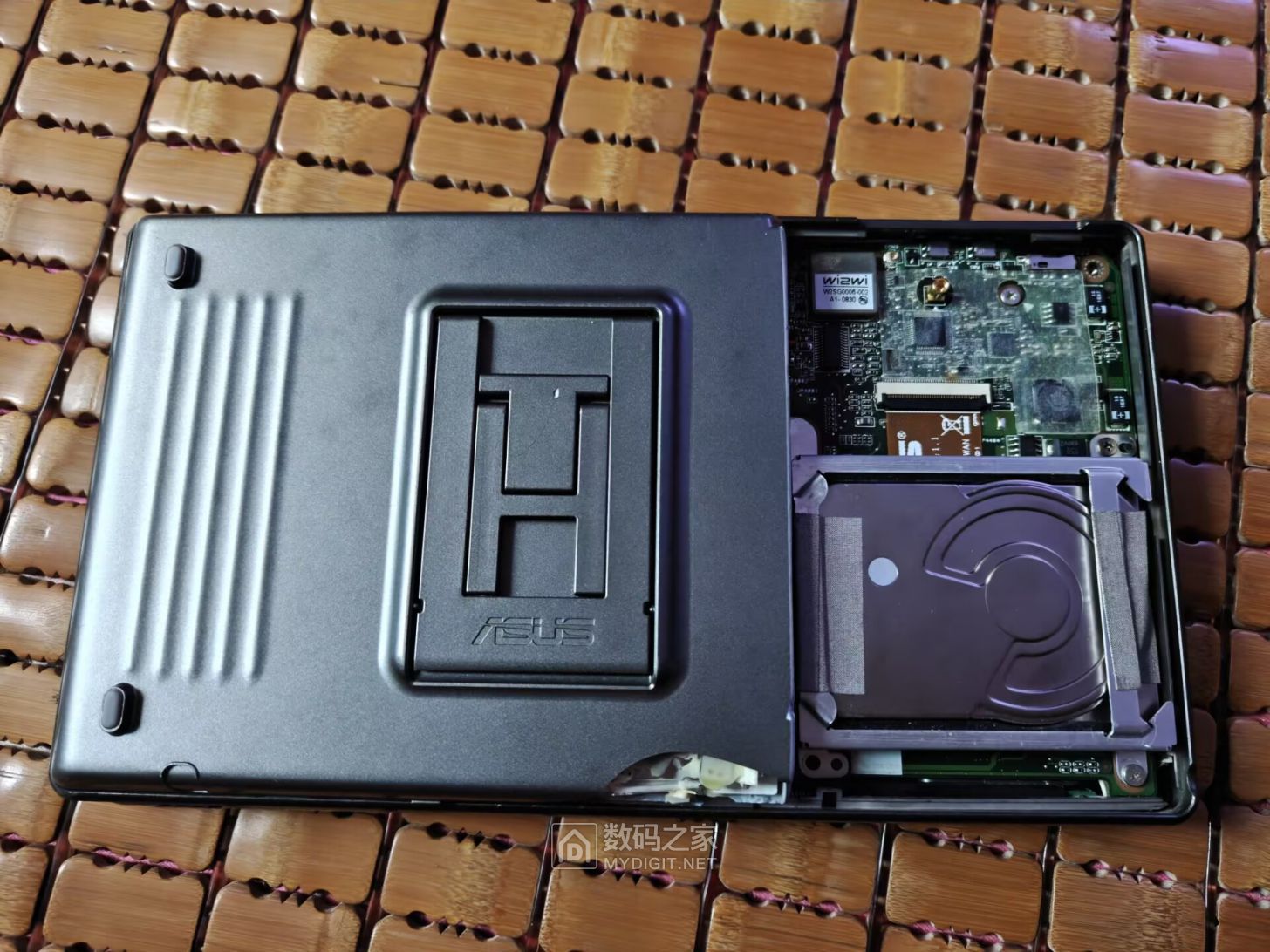

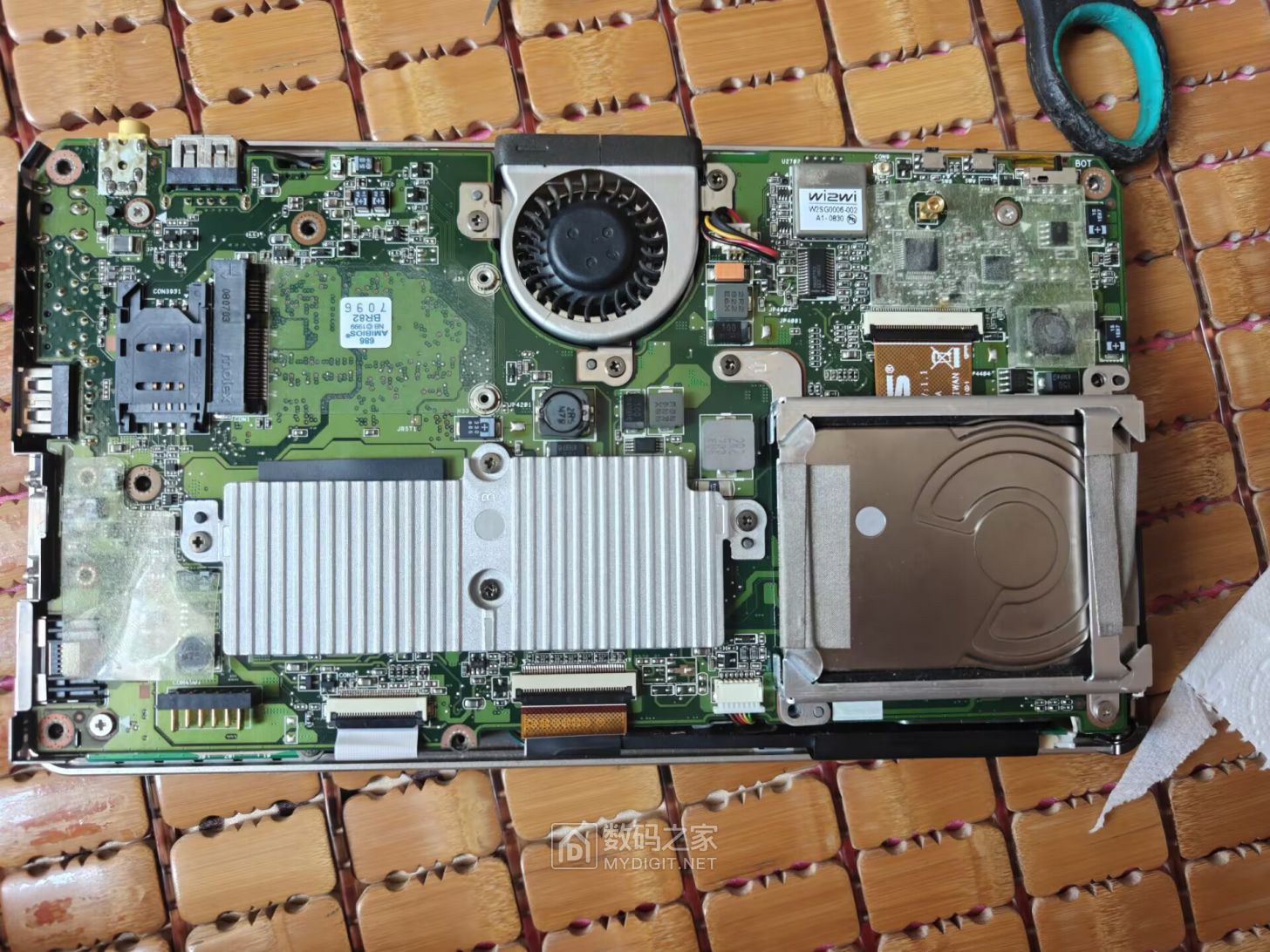

拿掉电池就能看到主板

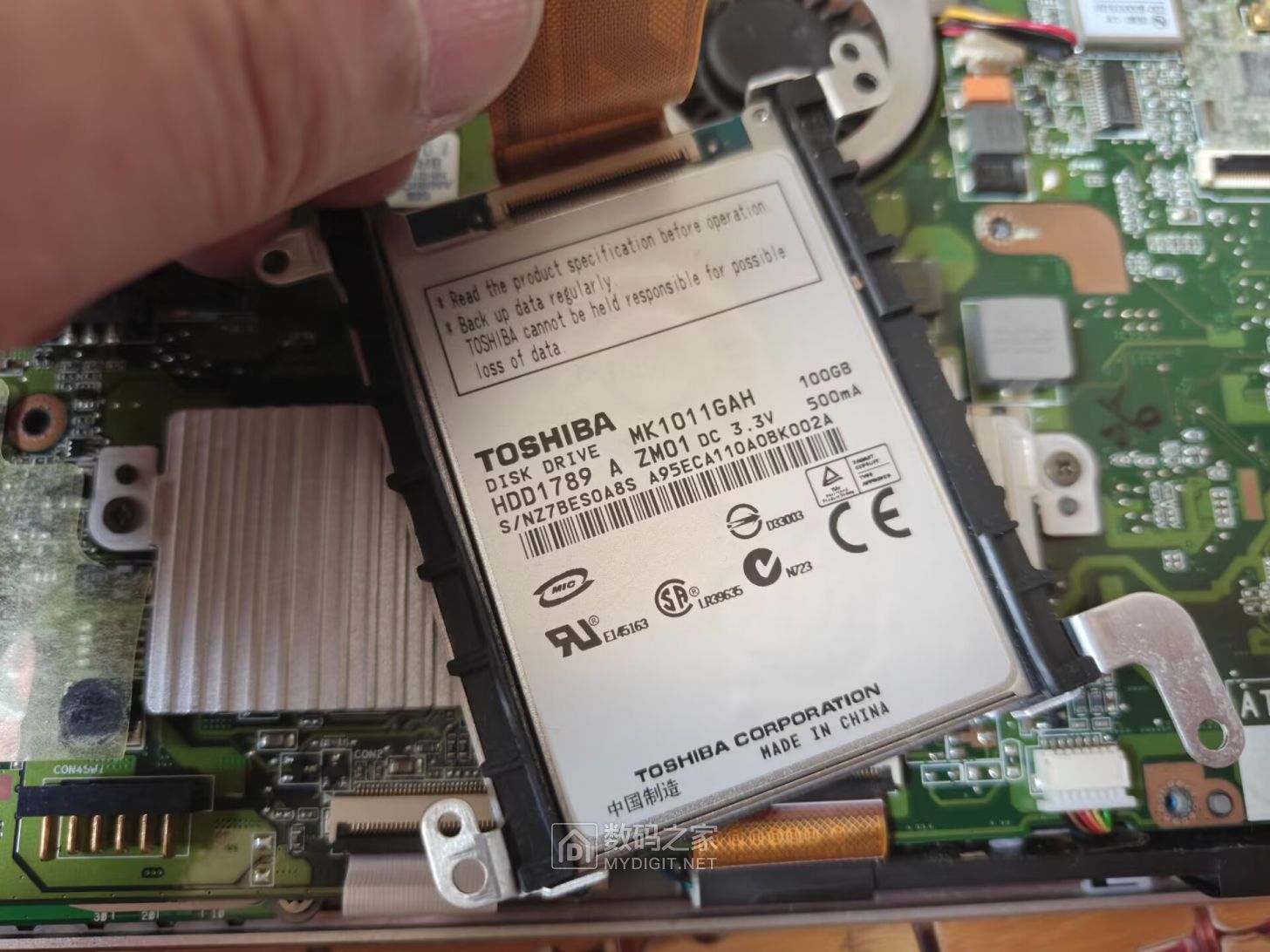

该机采用东芝100G机械硬盘，比IPOD里的厚很多

翻开主板后，大部分元件装在主板背面，看上去主板做工很不做，至少比汉王的强

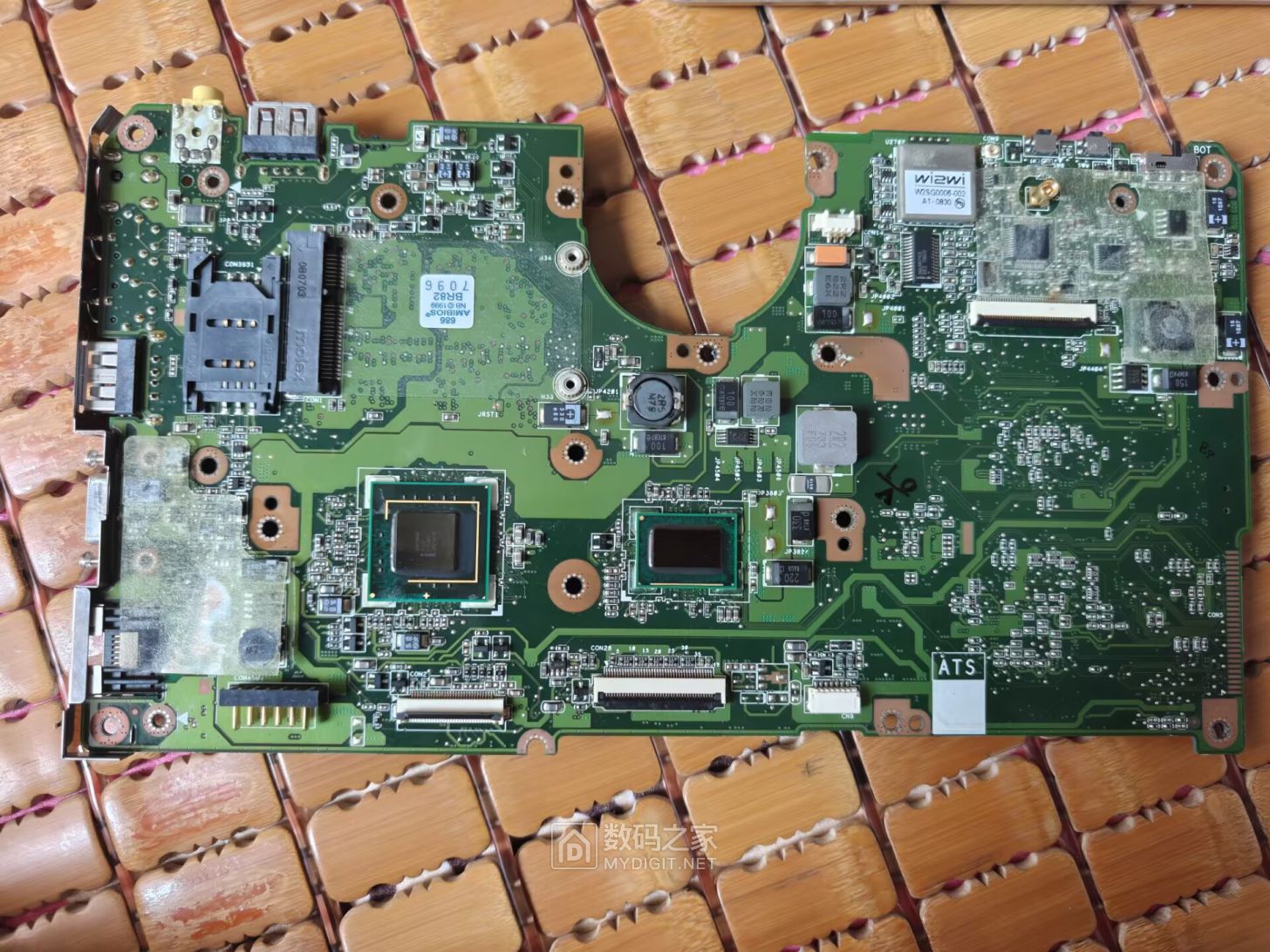

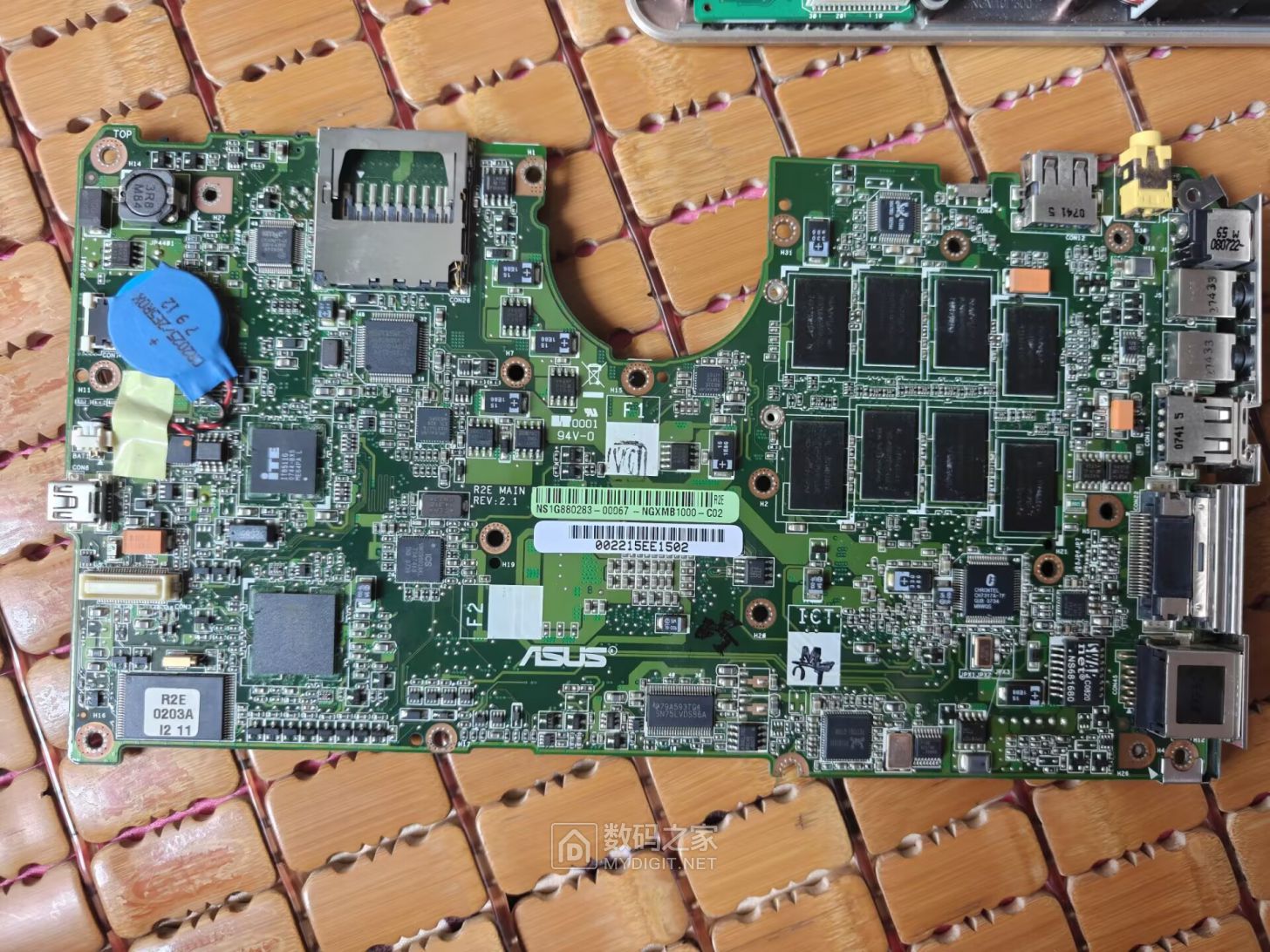

主板正反面特写

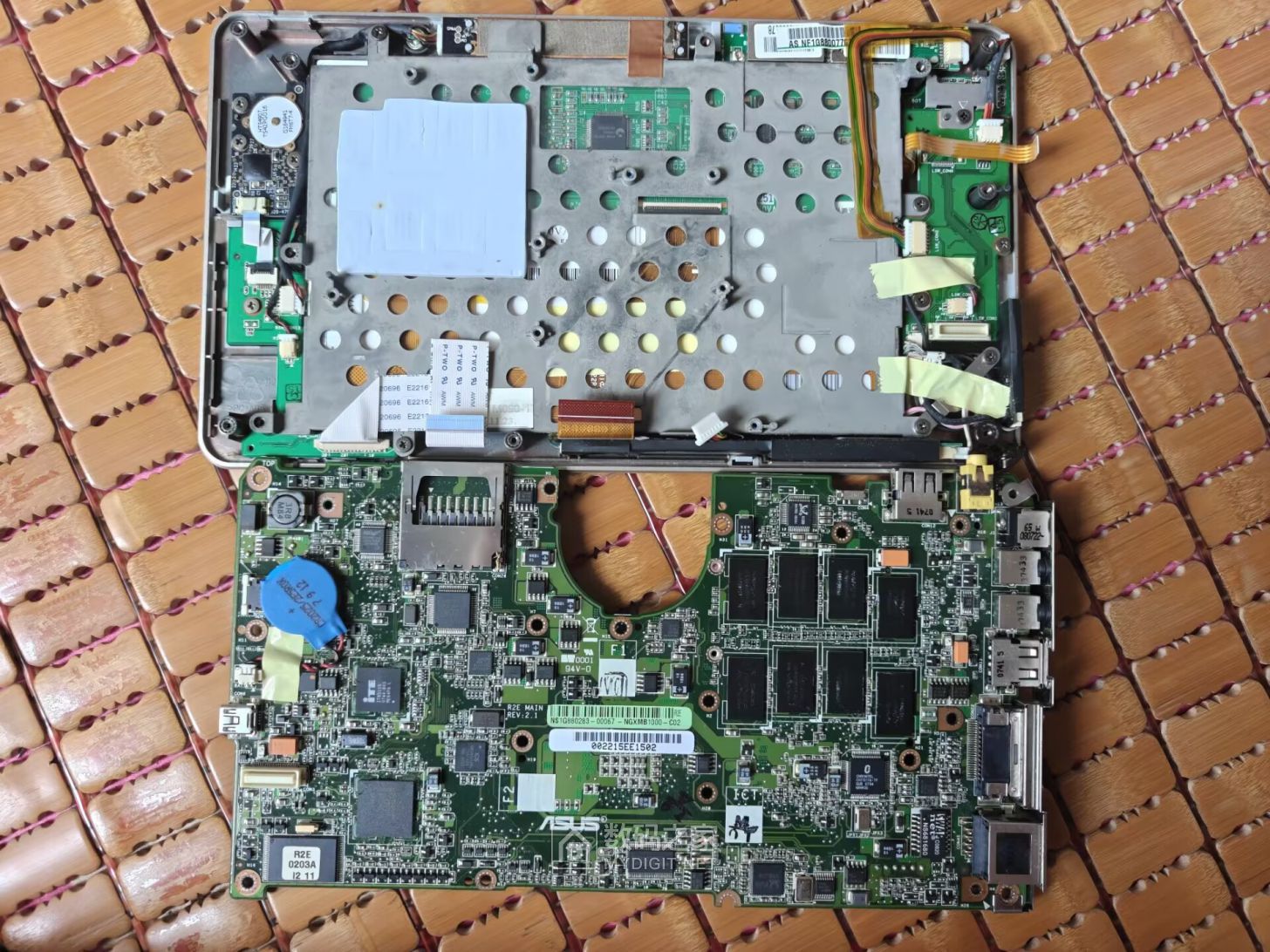

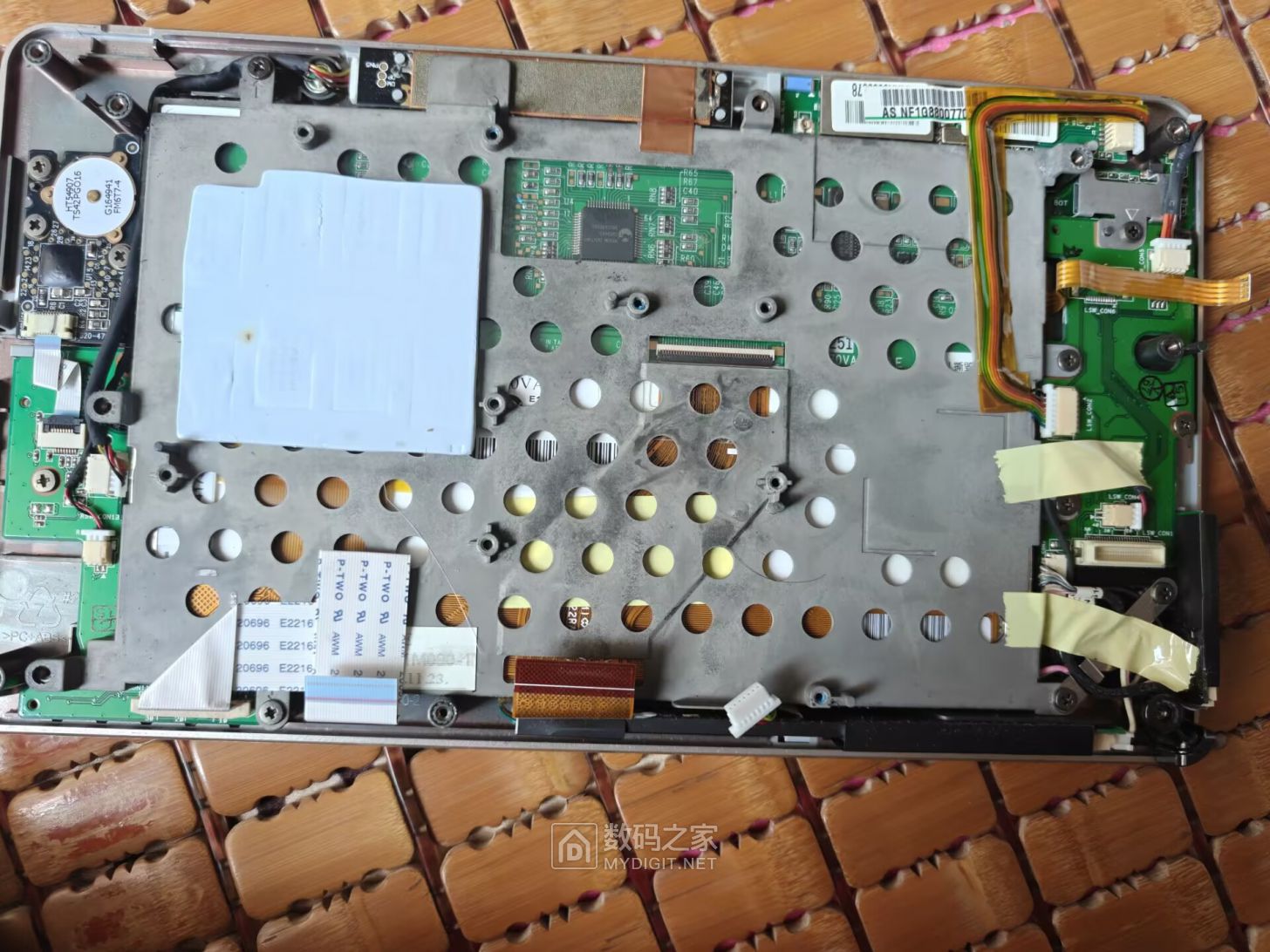

拿掉主板，中间有隔板，应该是镁铝合金，方便散热

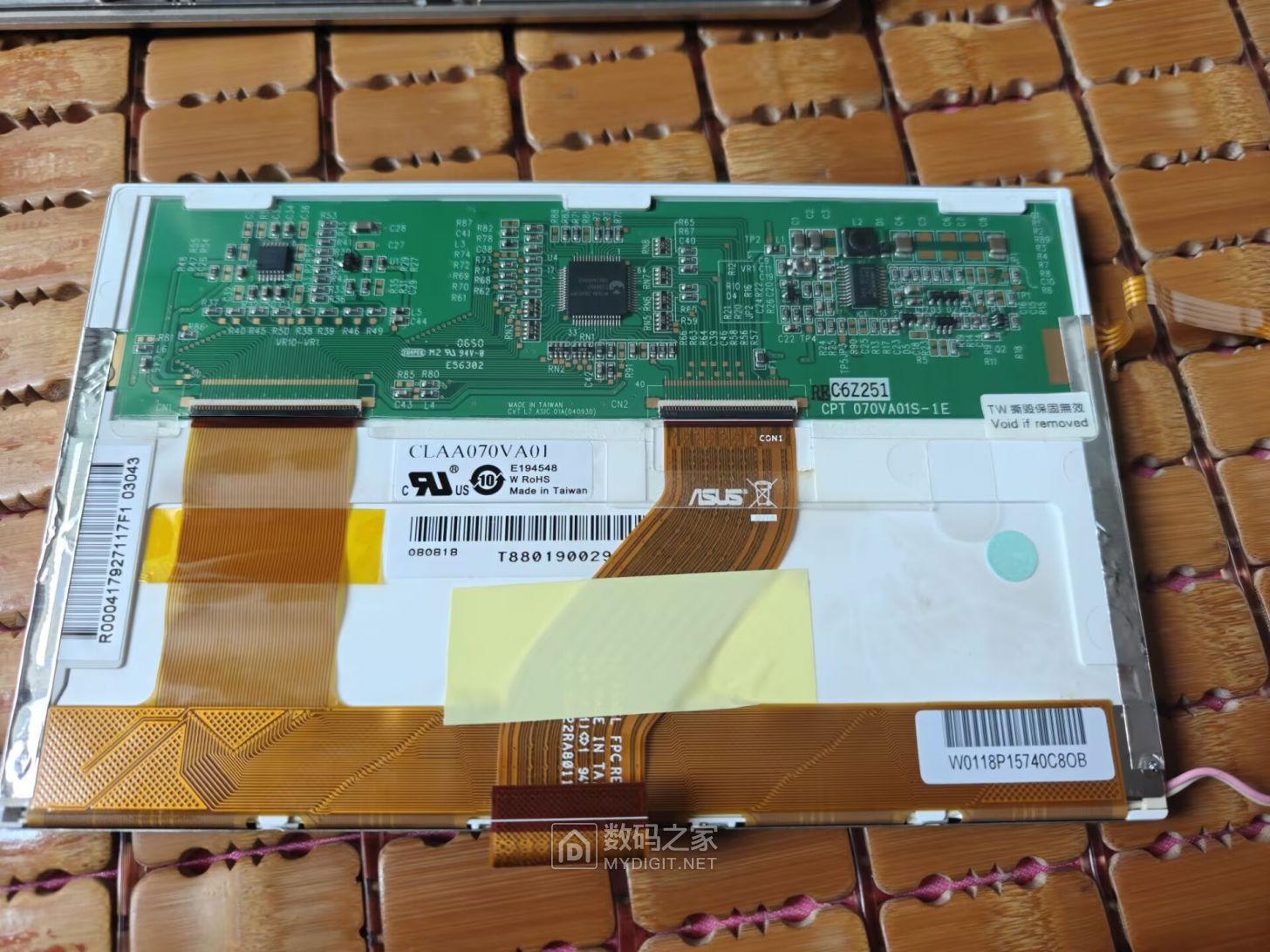

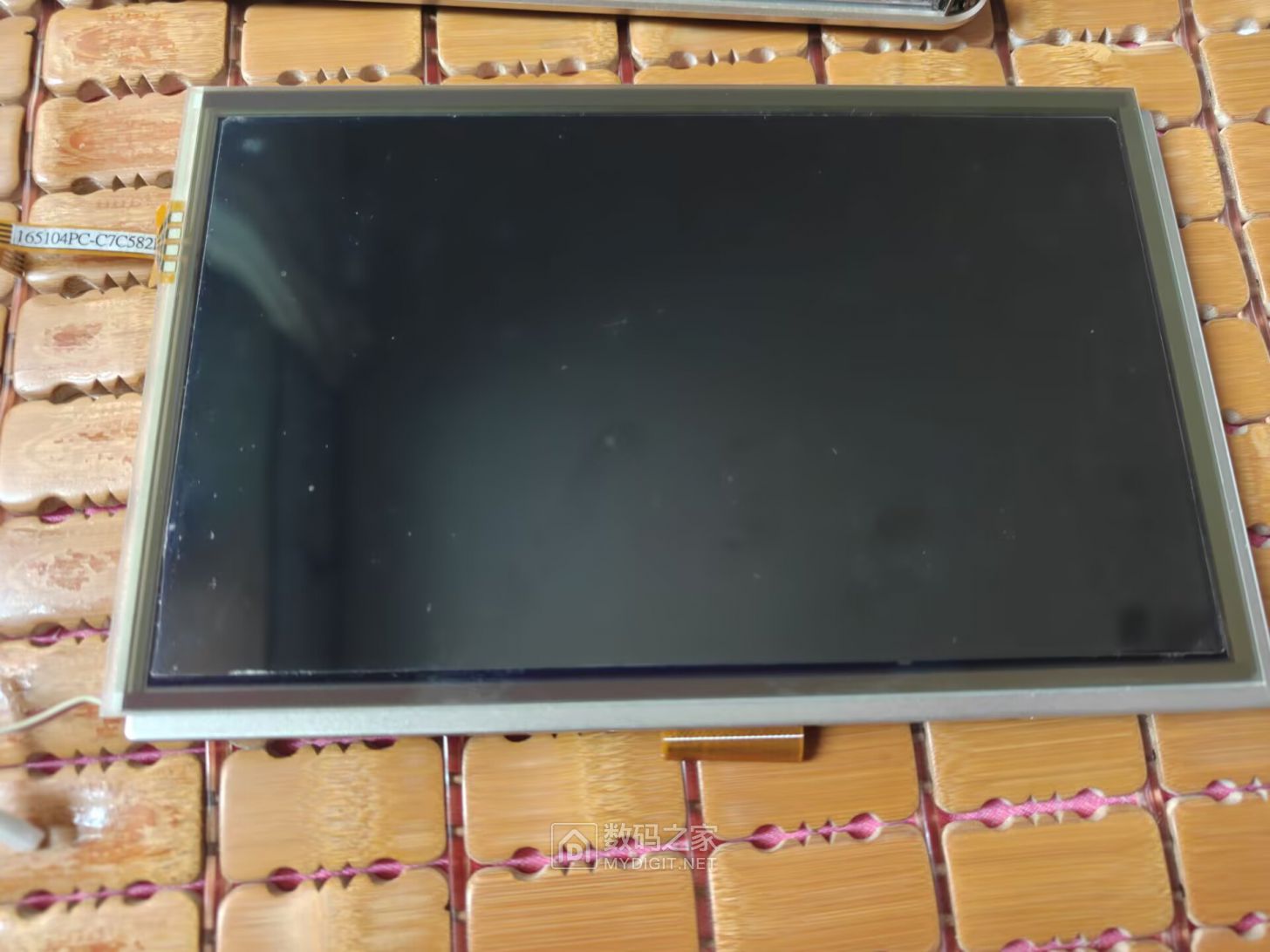

显示屏正反面，台湾省中华映管生产，分辨率只有800*480（WVGA）真低

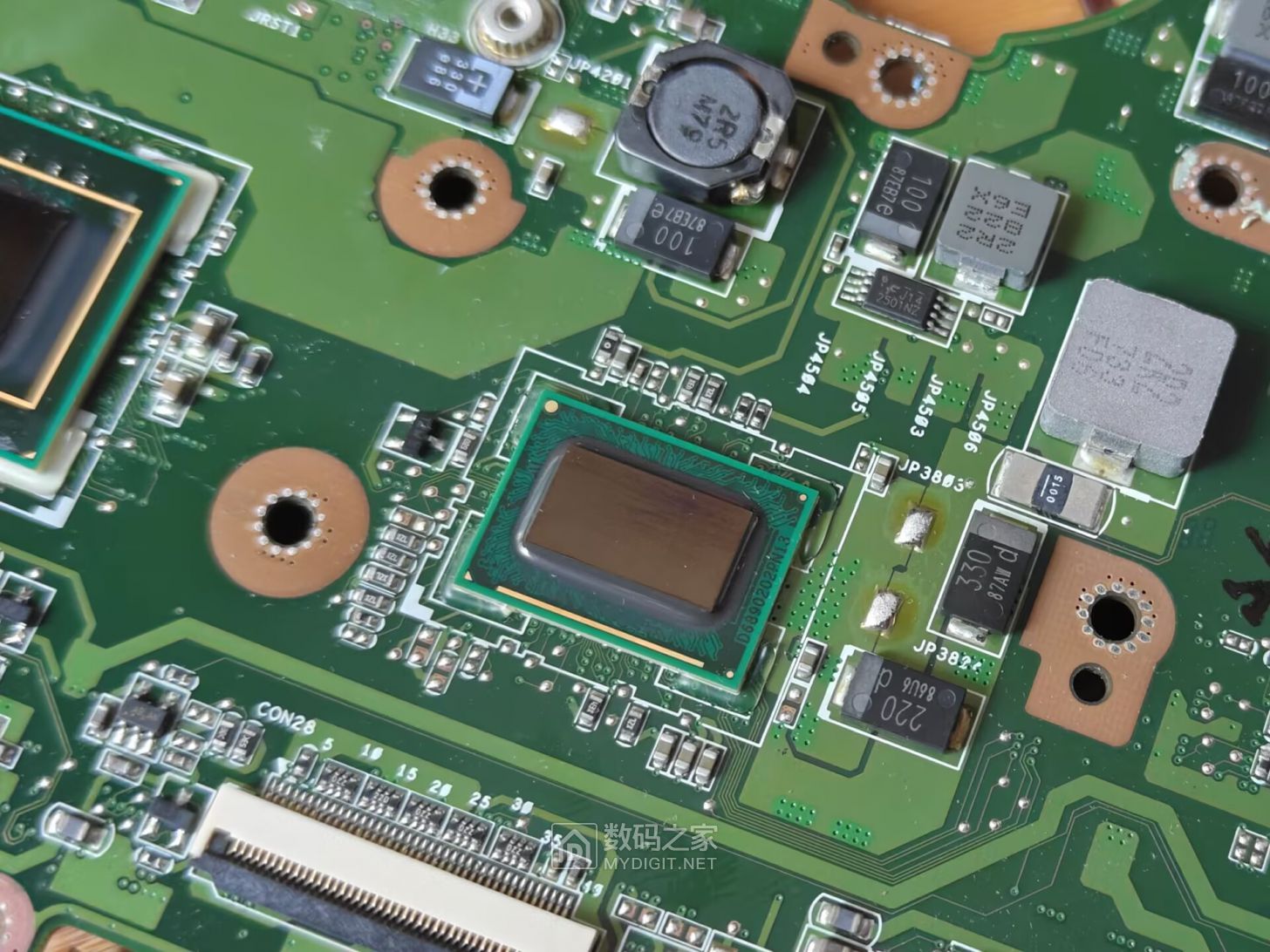

CPU：Intel Atom A110 800MHz，512KB二级缓存，400MHz前端总线（超低功耗单核）

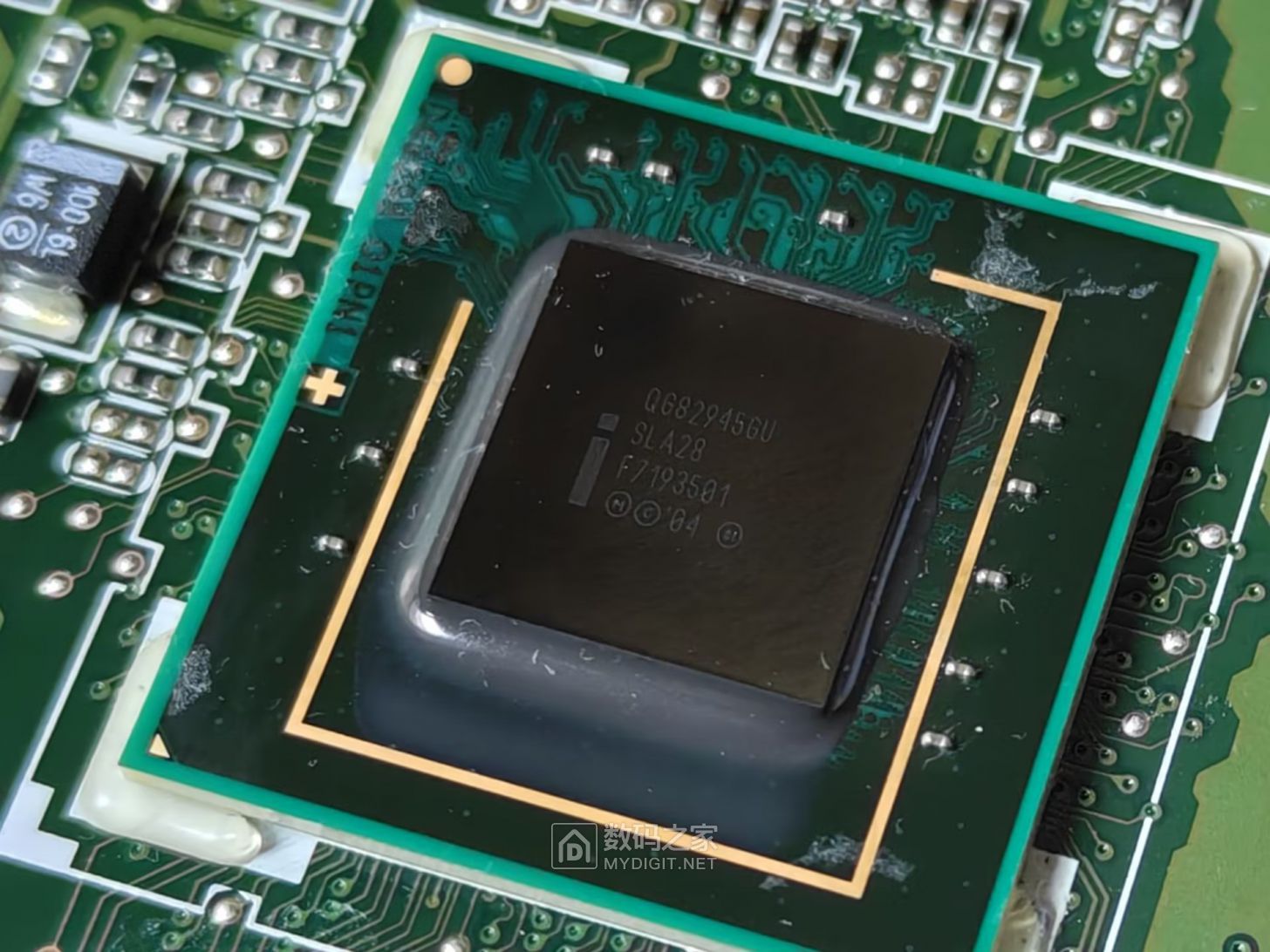

北桥芯片

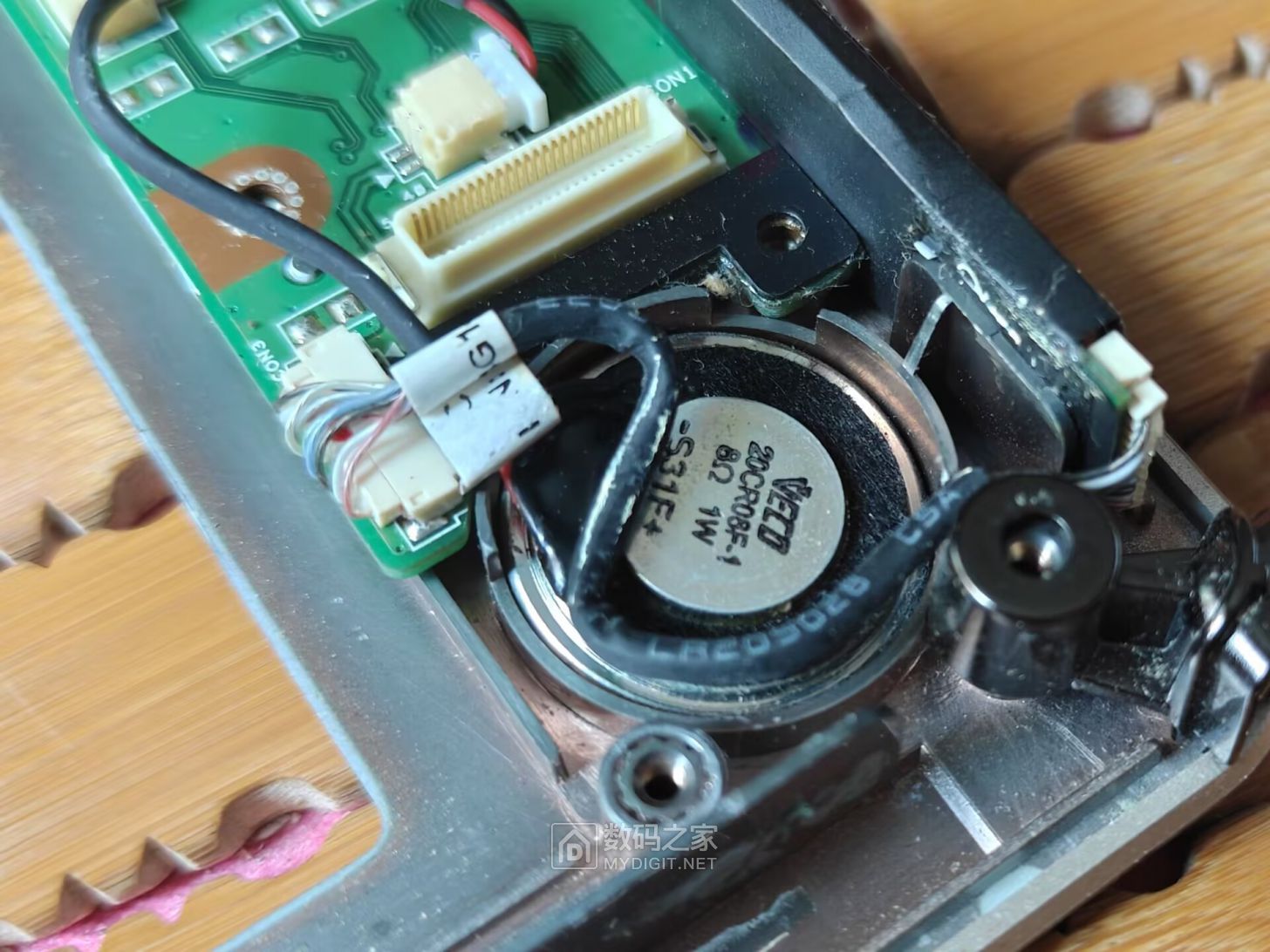

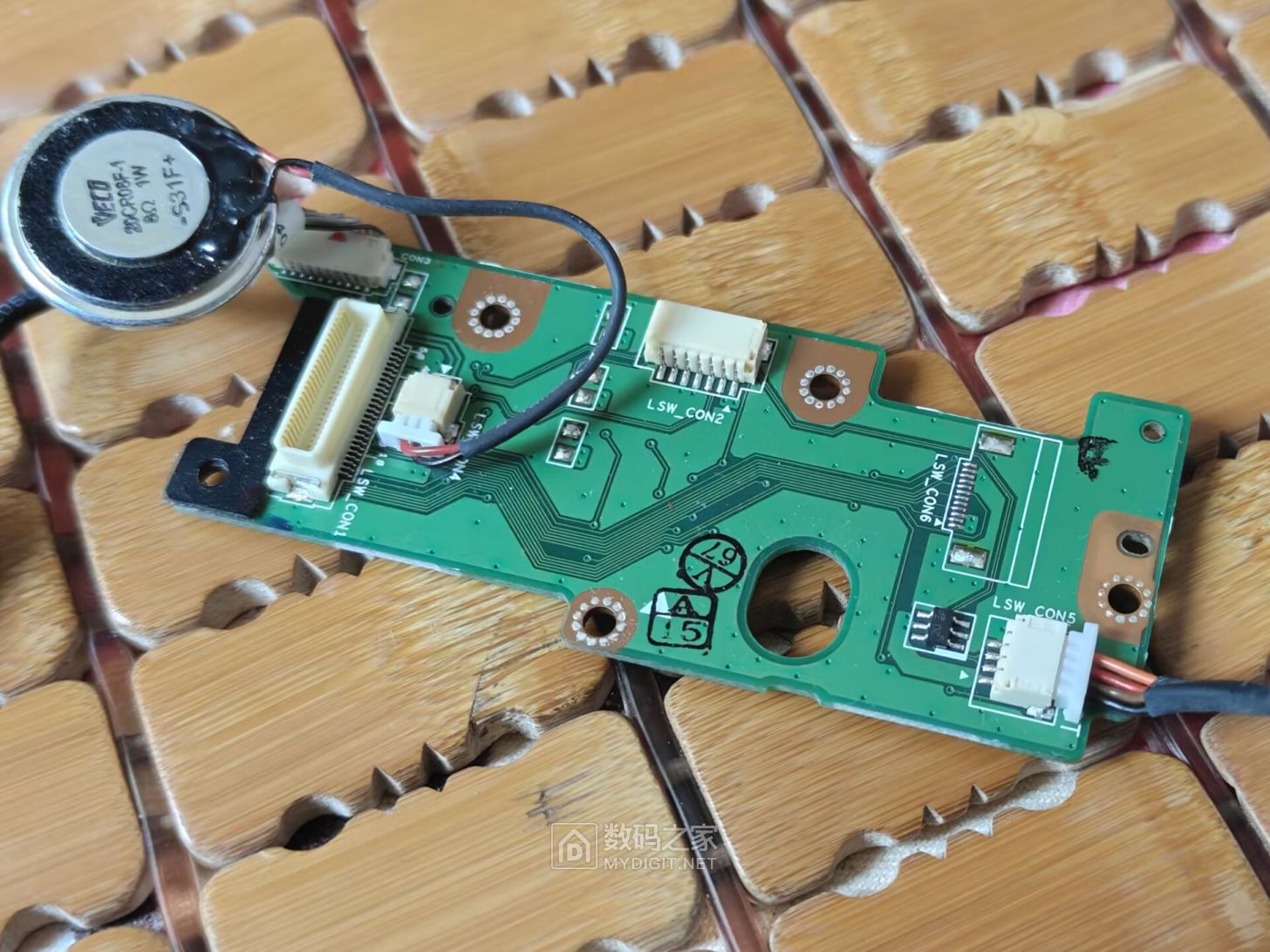

1W扬声器

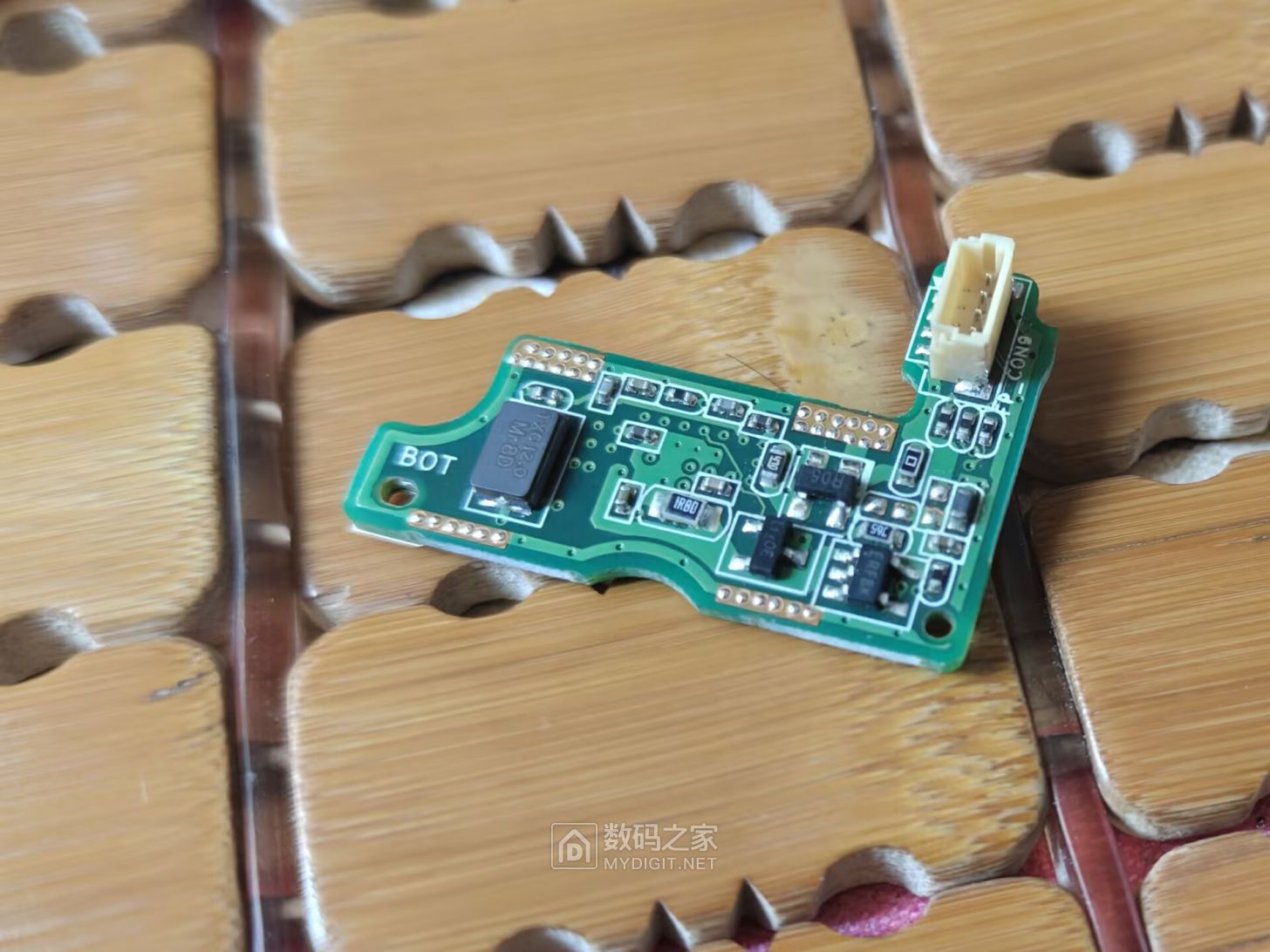

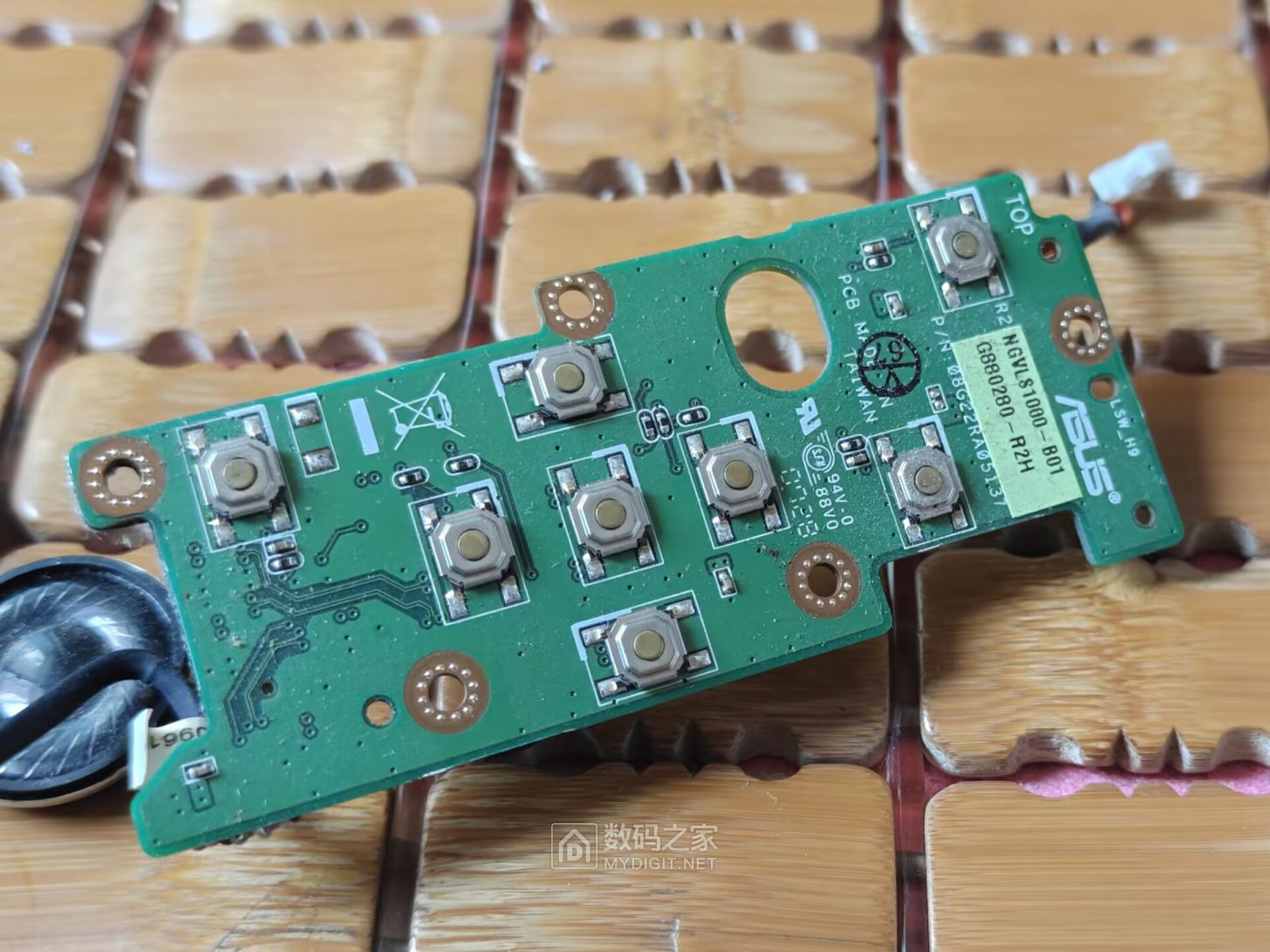

按键小板

类似IBM笔记本小红帽的光标导航

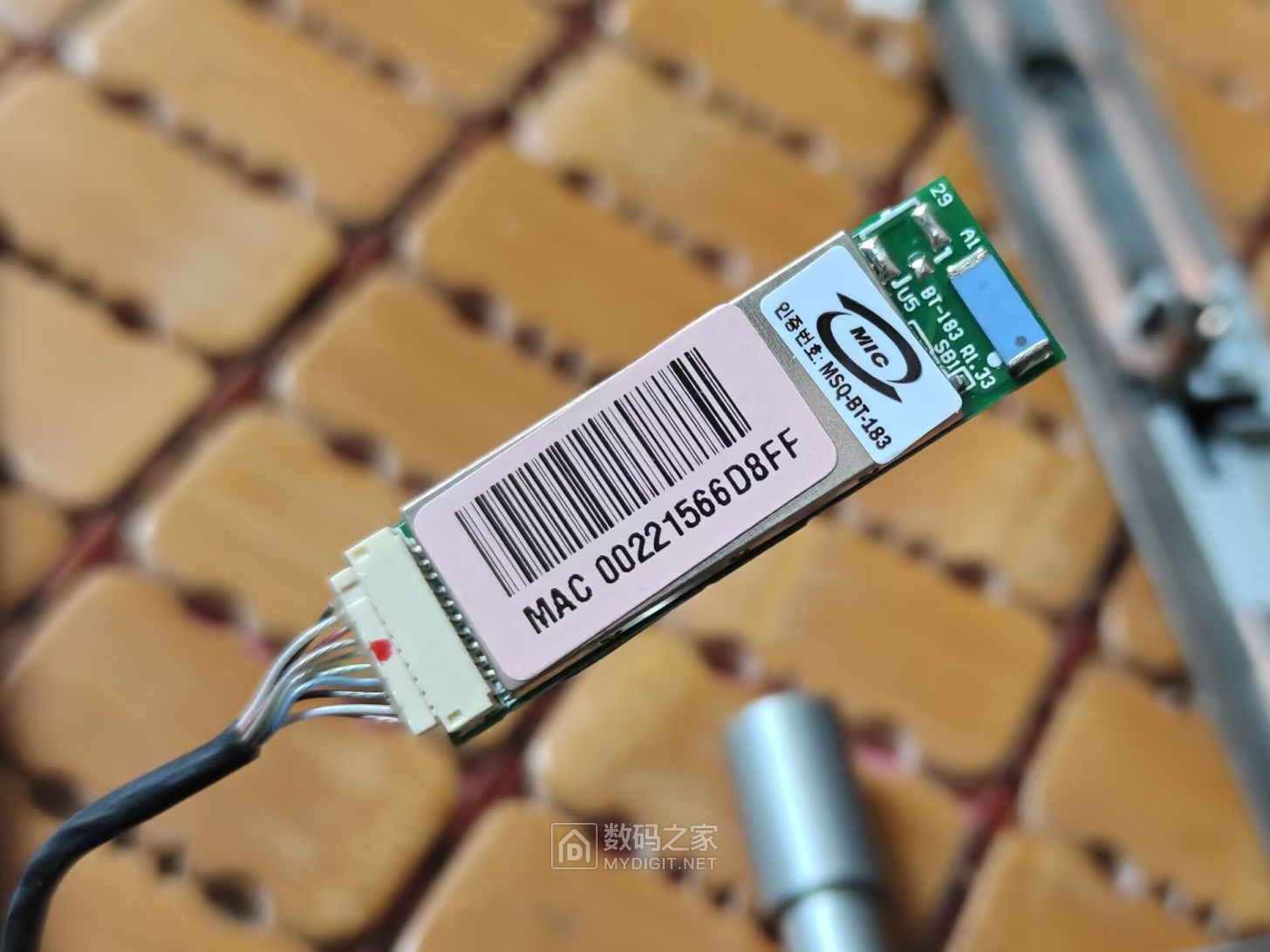

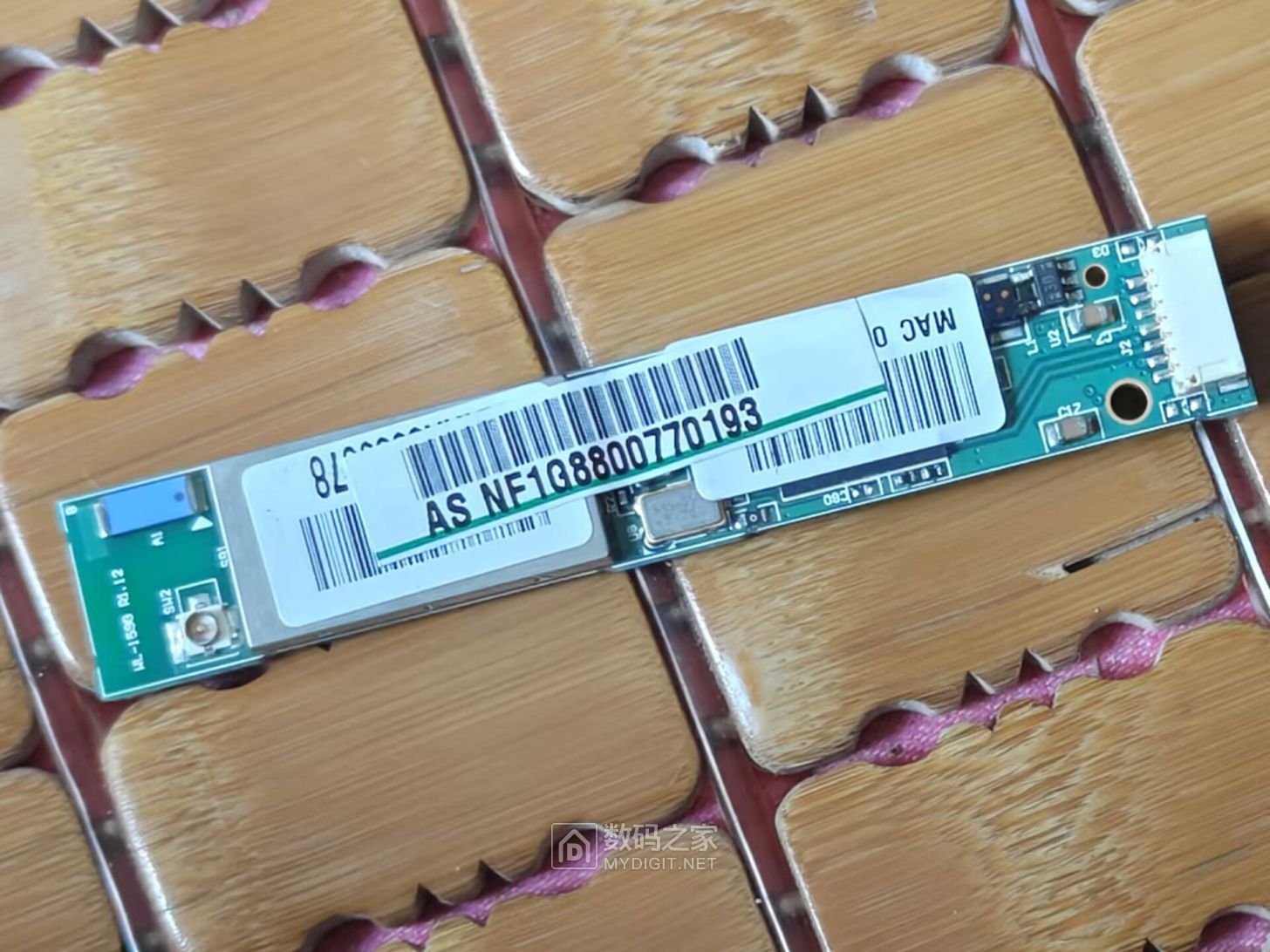

这个是串口蓝牙模块

WIFI模块

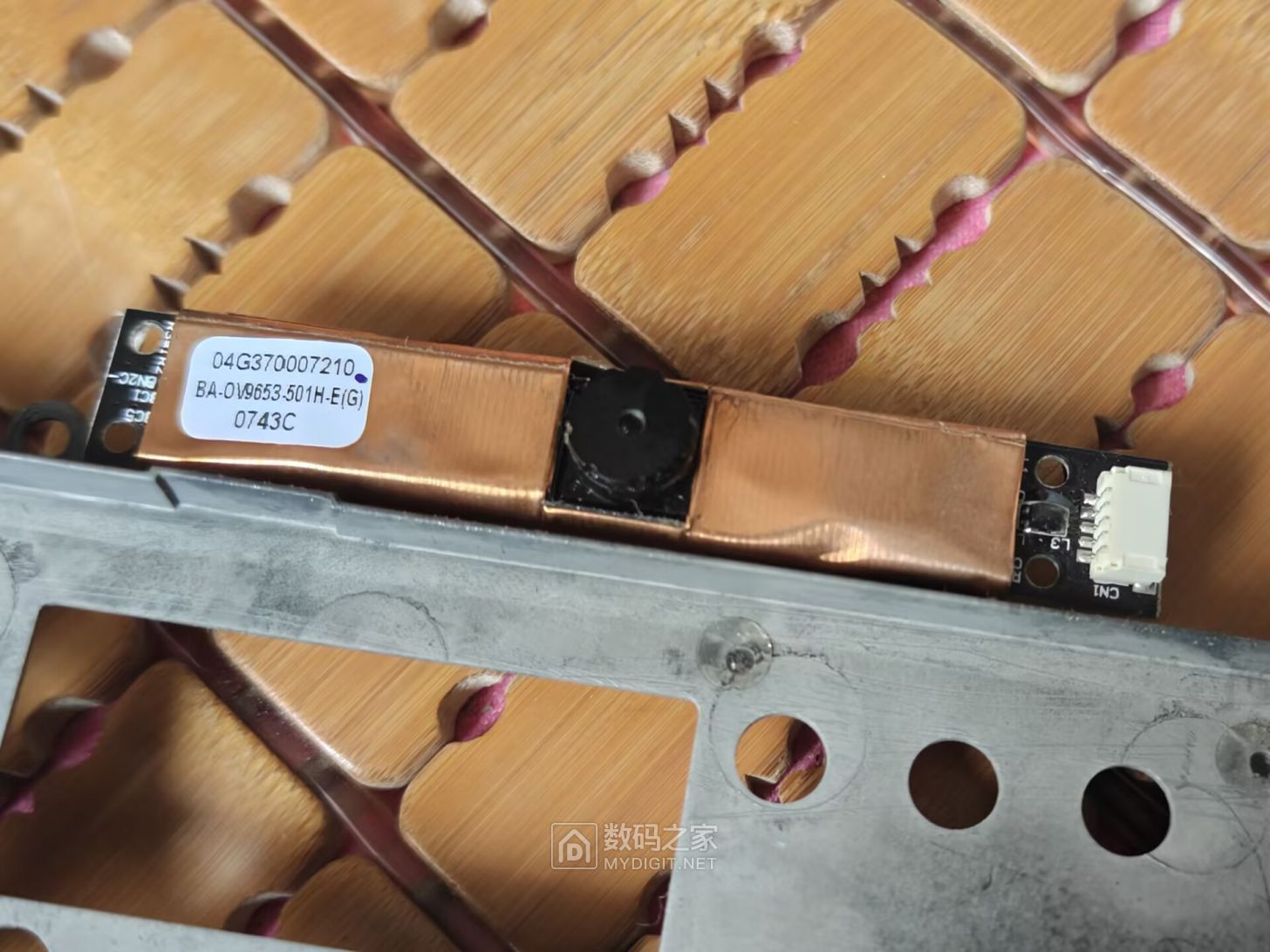

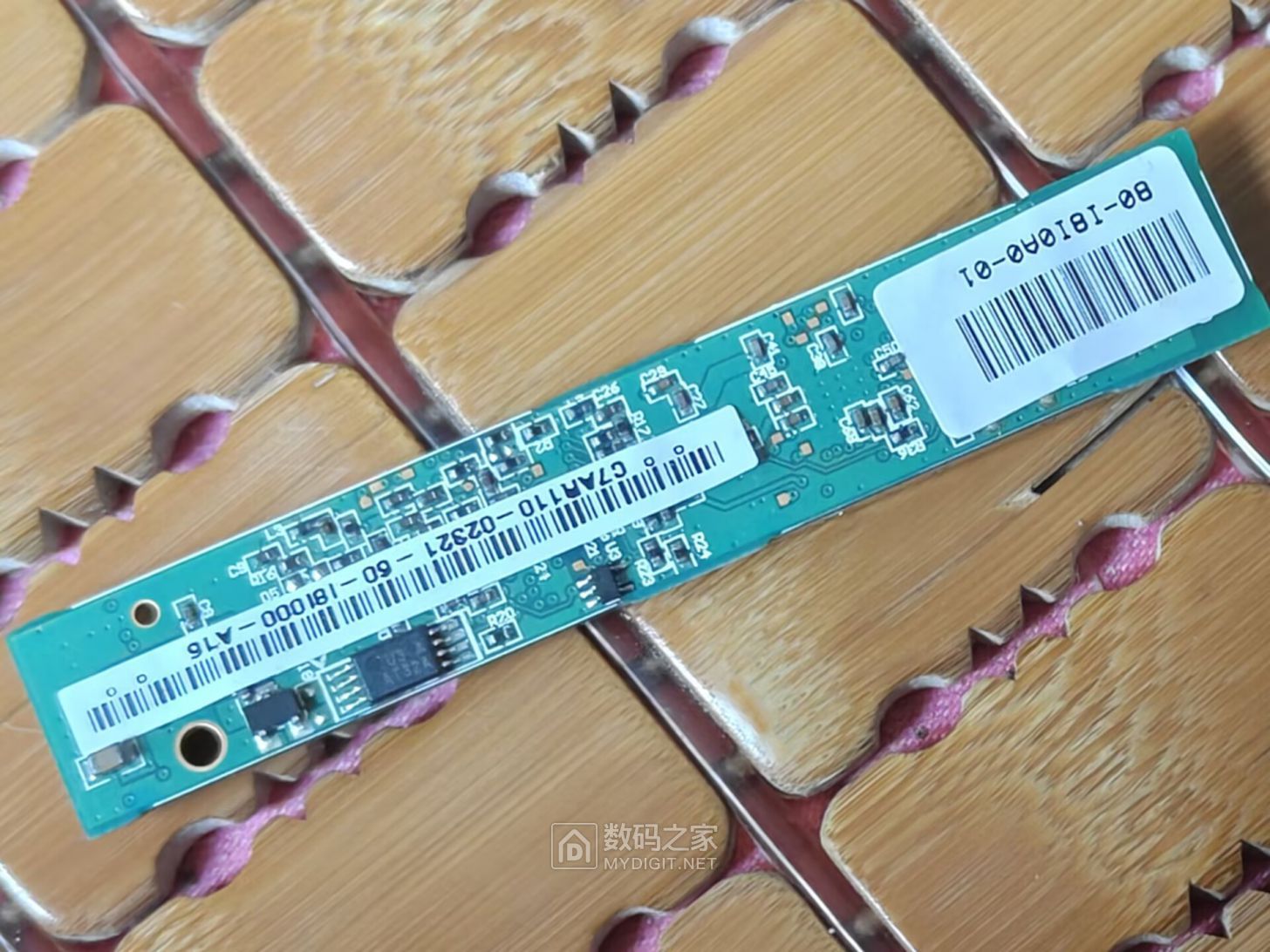

摄像头模块

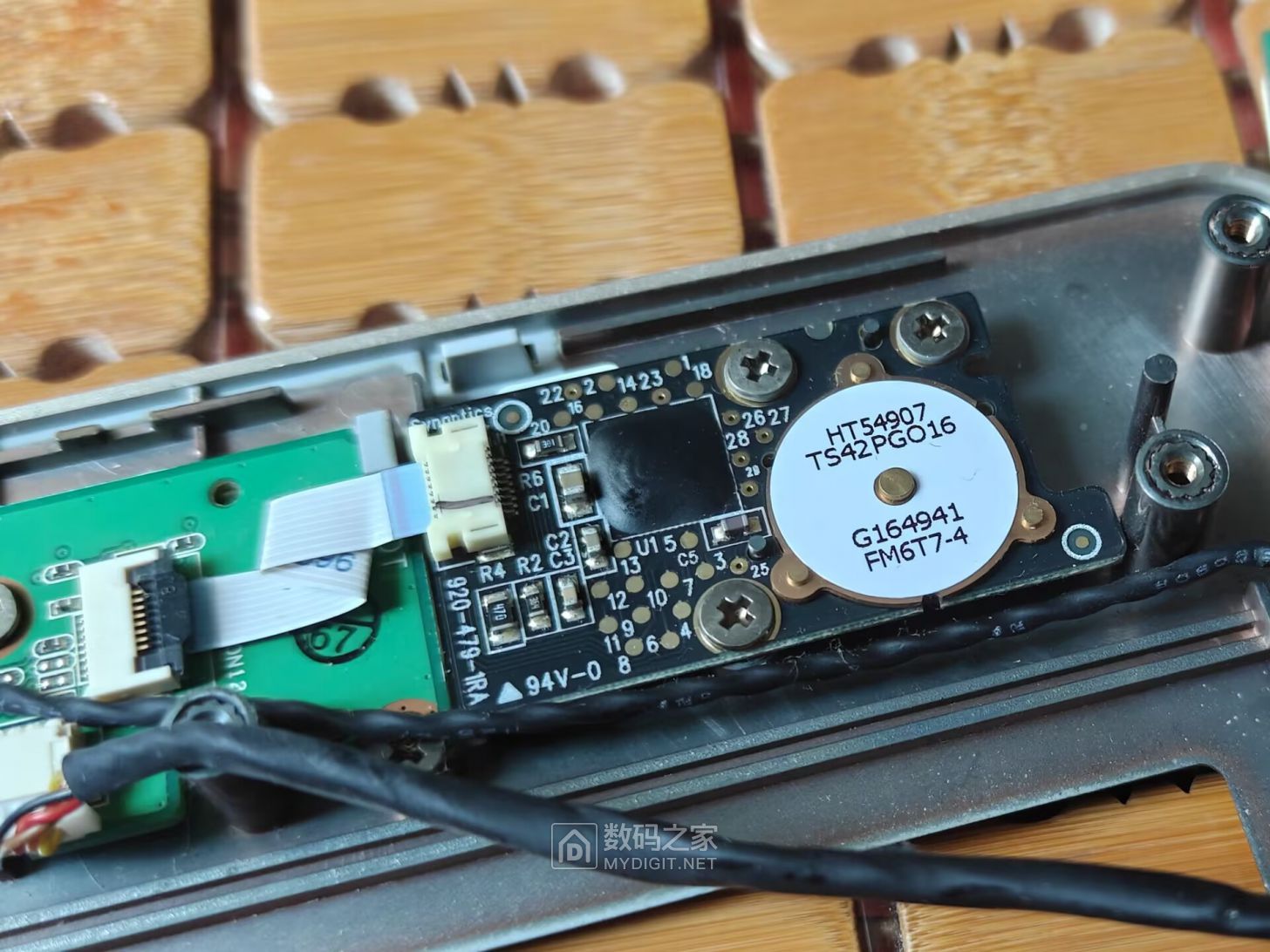

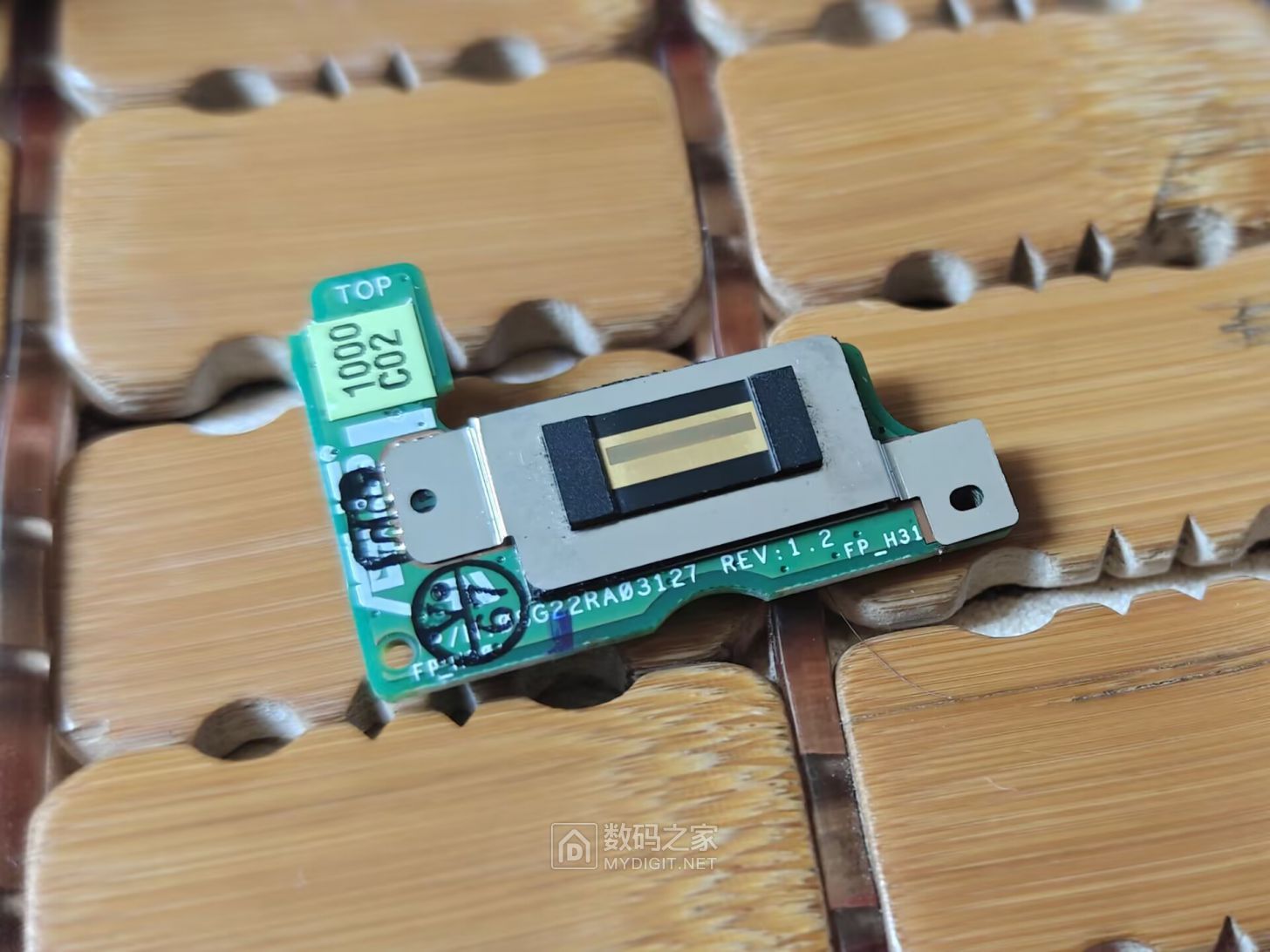

指纹识别模块

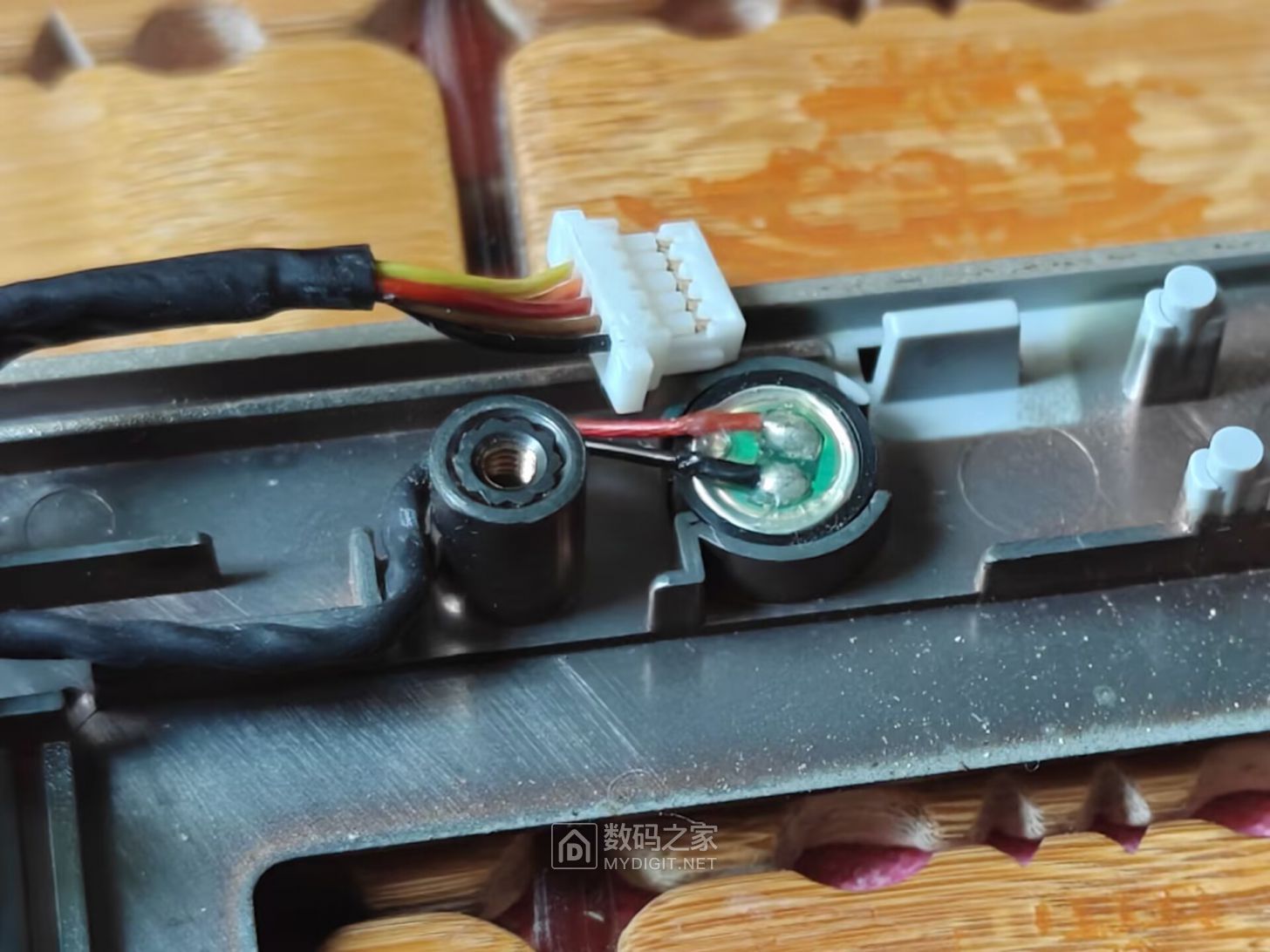

机身内置话筒

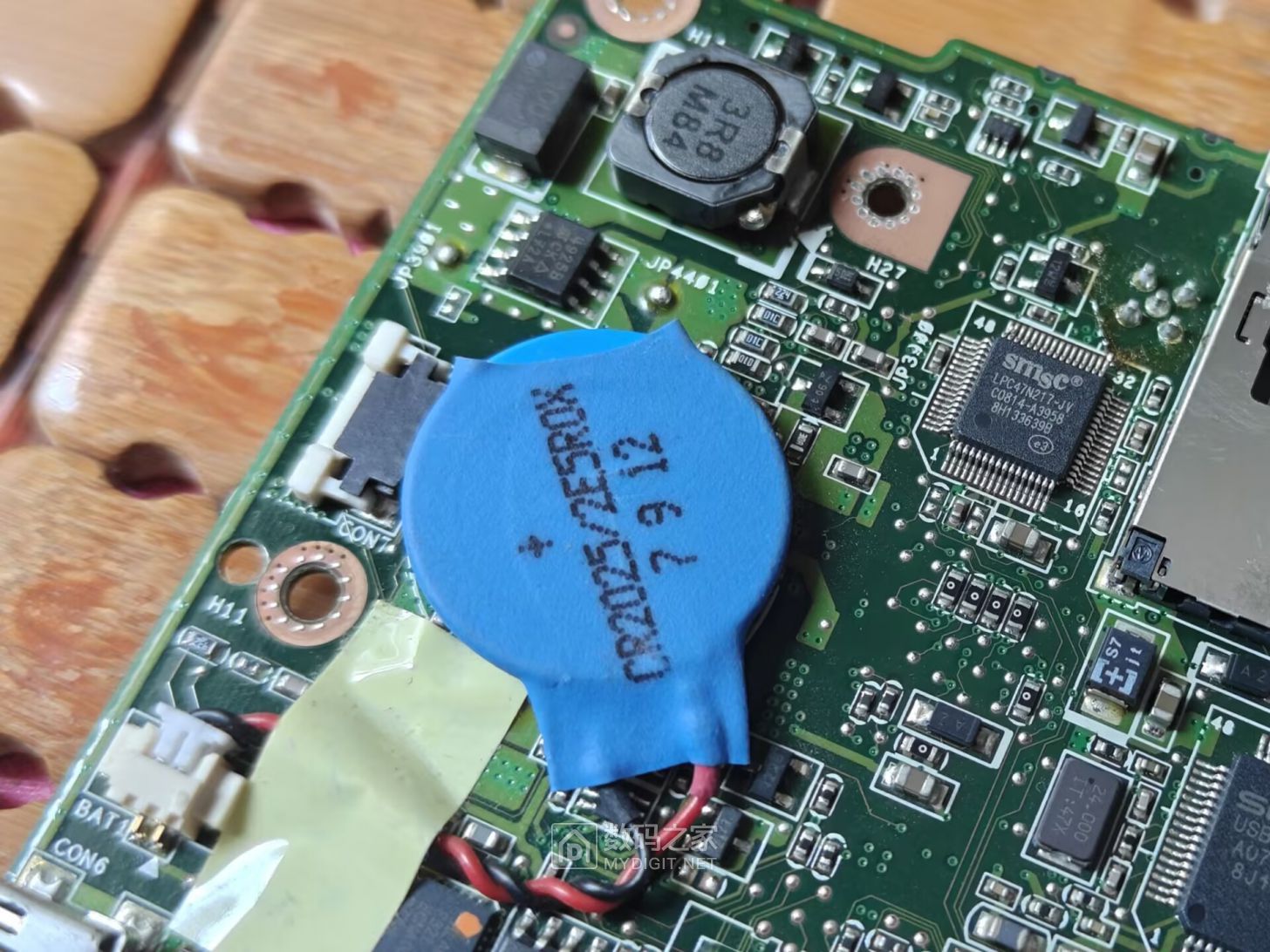

CR2025时钟保持电池上面是Super I/O 超级输入输出管理芯片

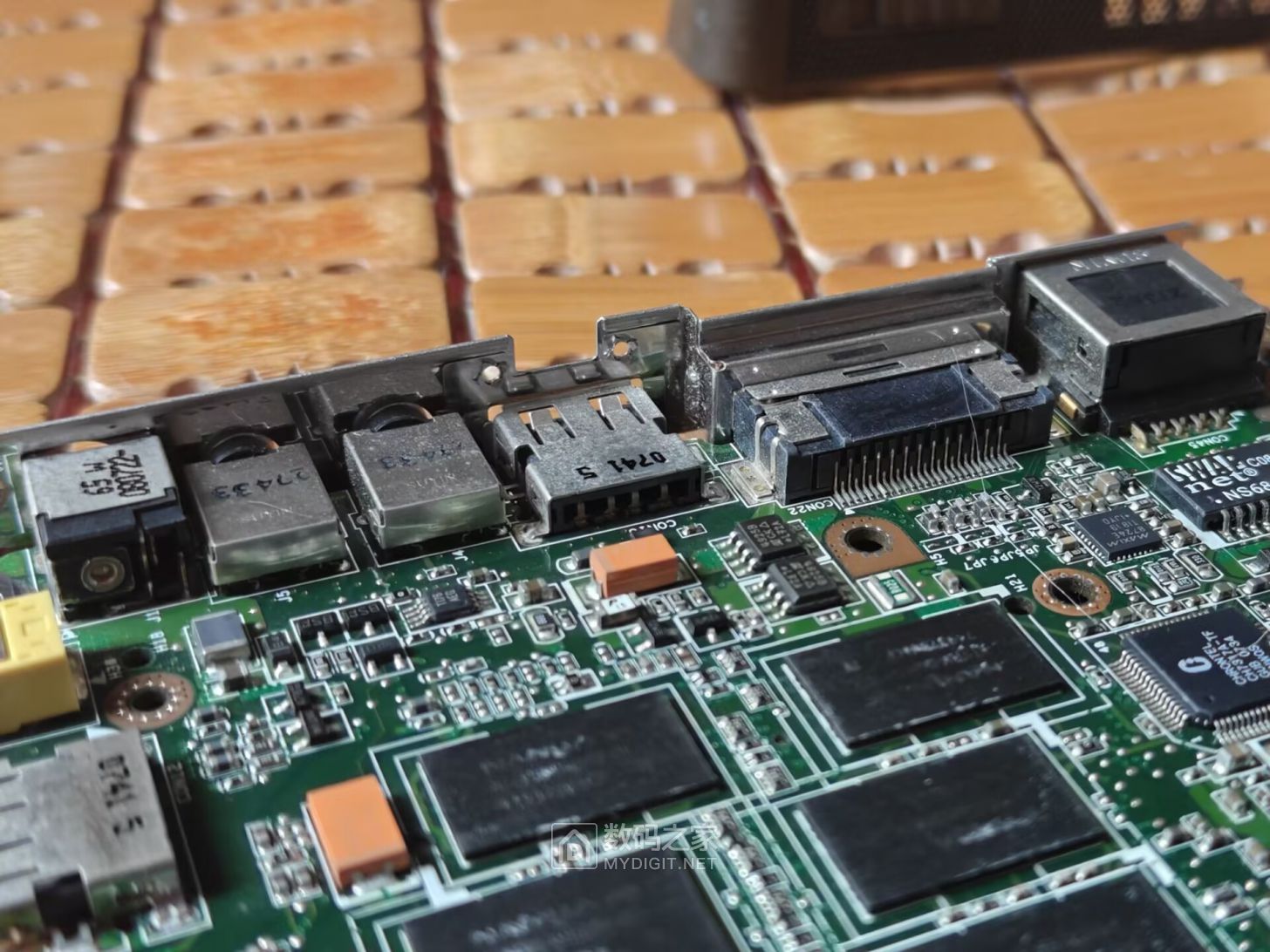

上面接口内部样子

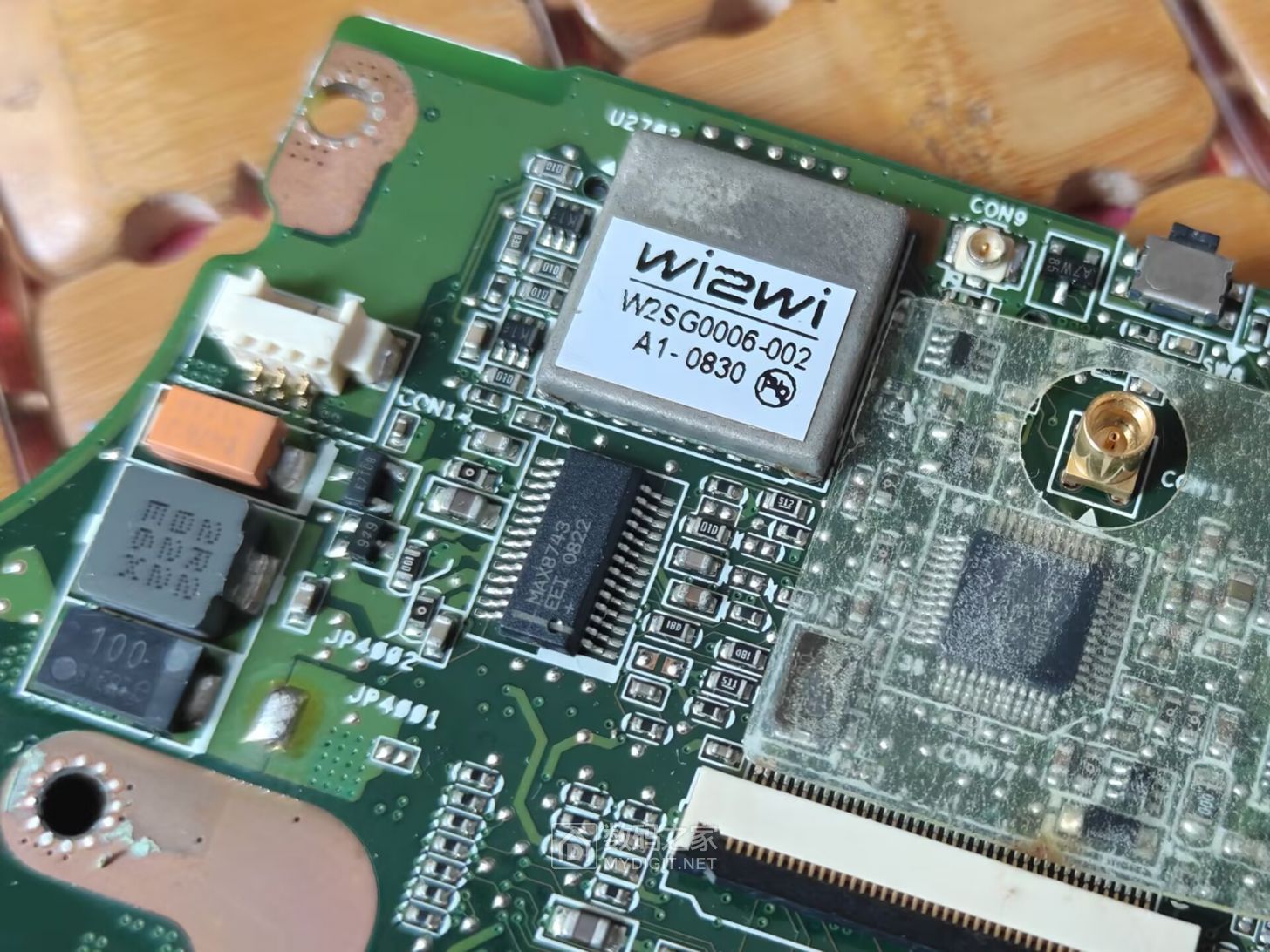

这里应该是GPS模块 WiZWi

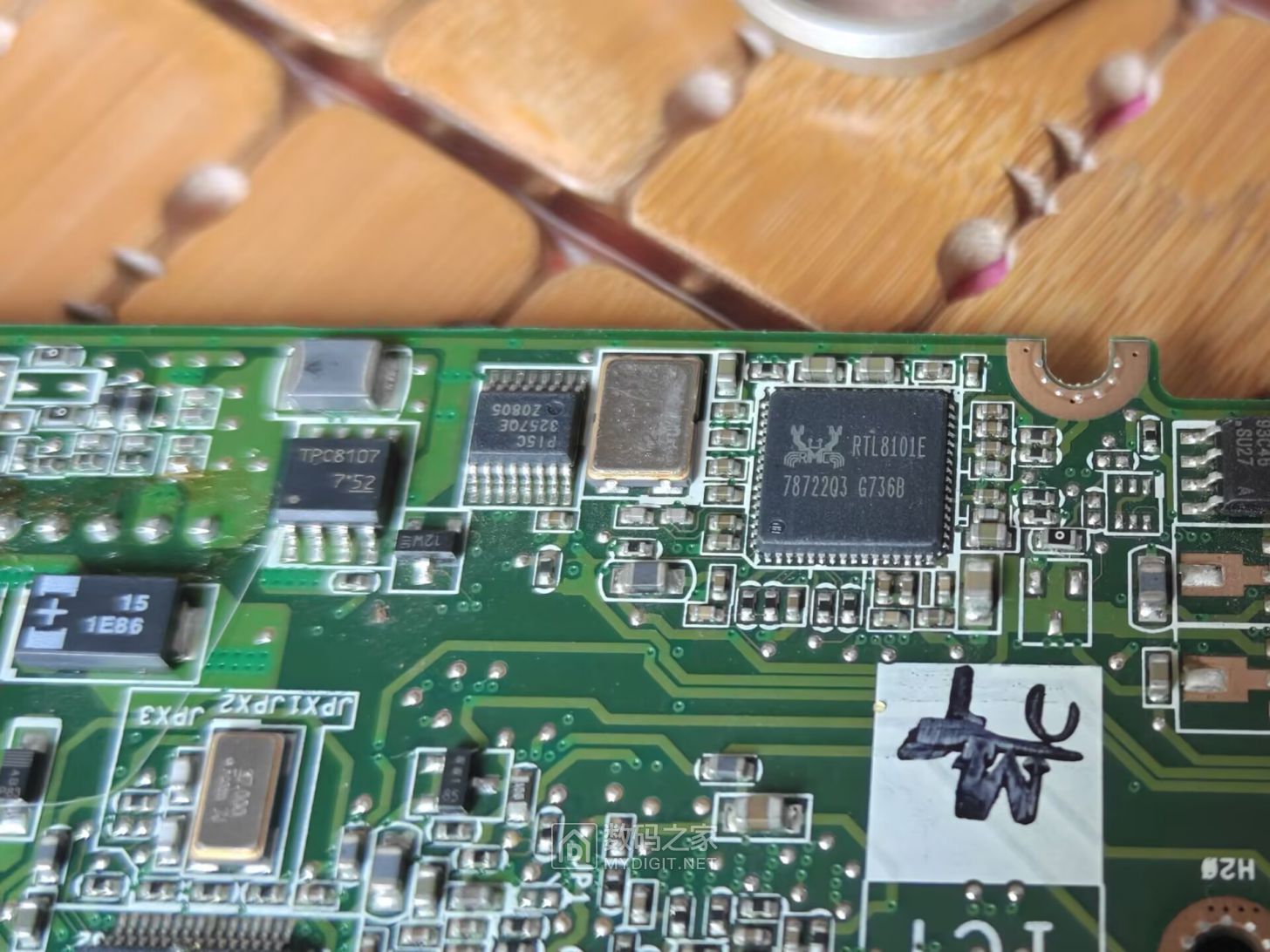

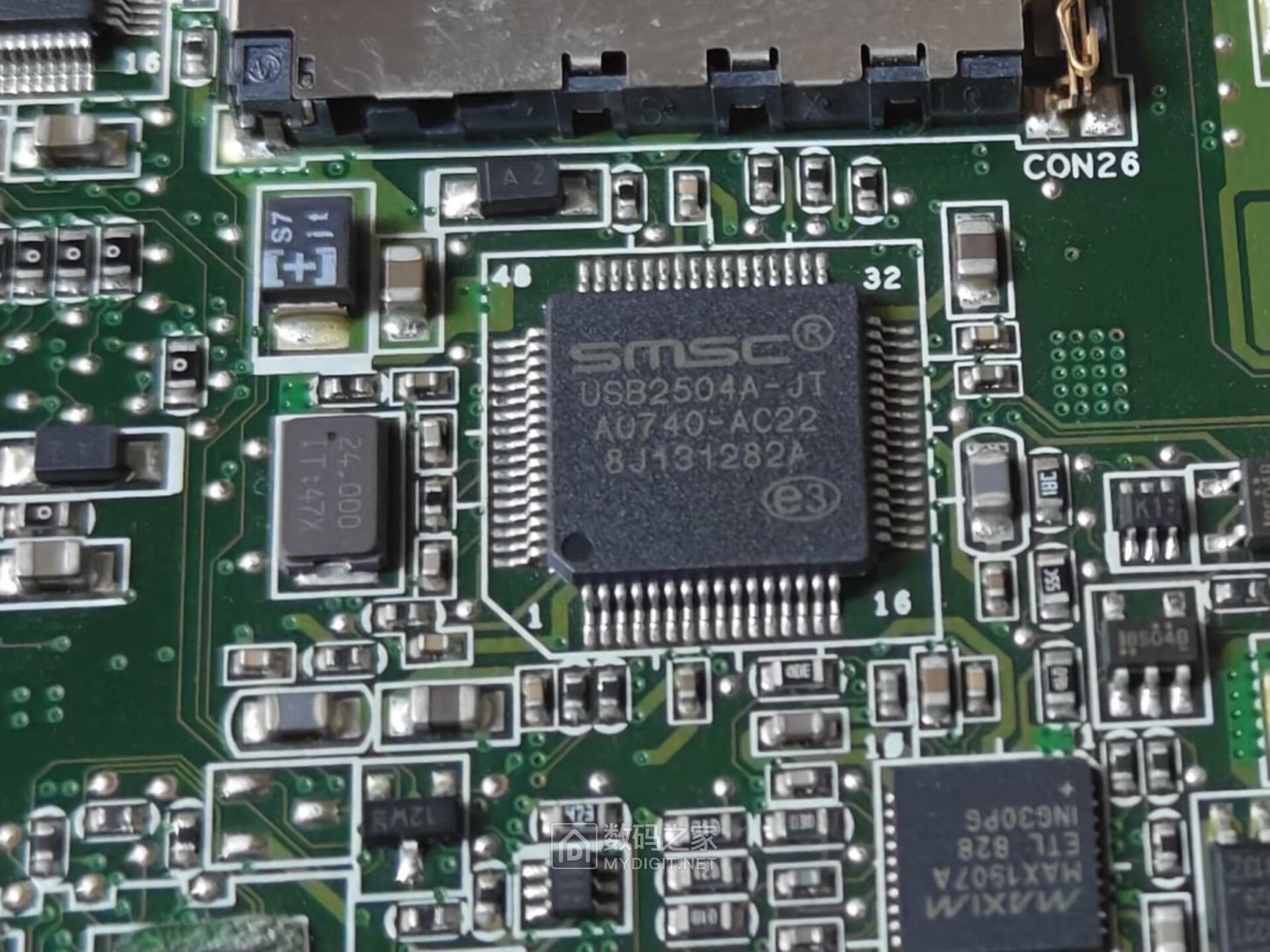

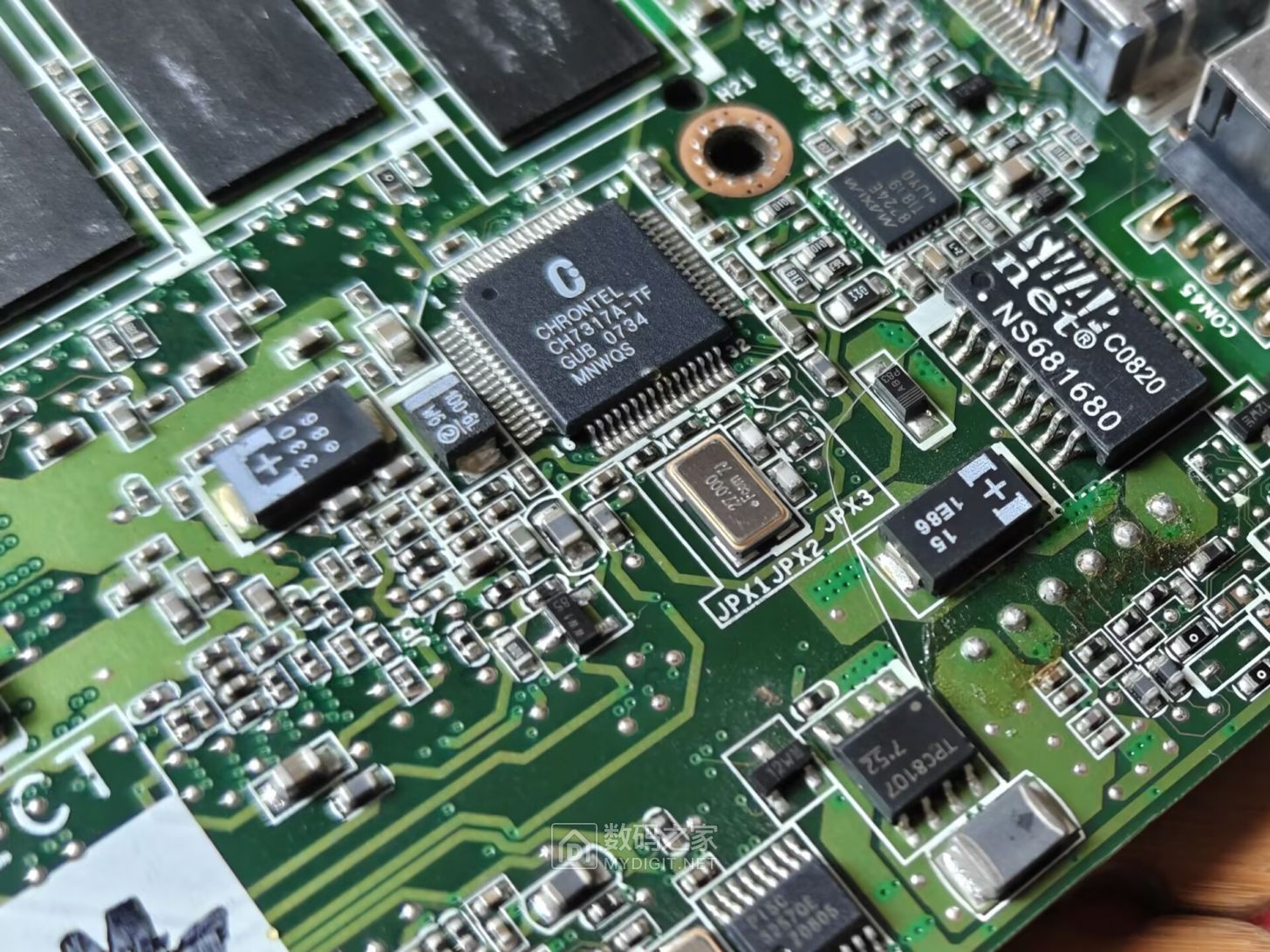

主板局部照片

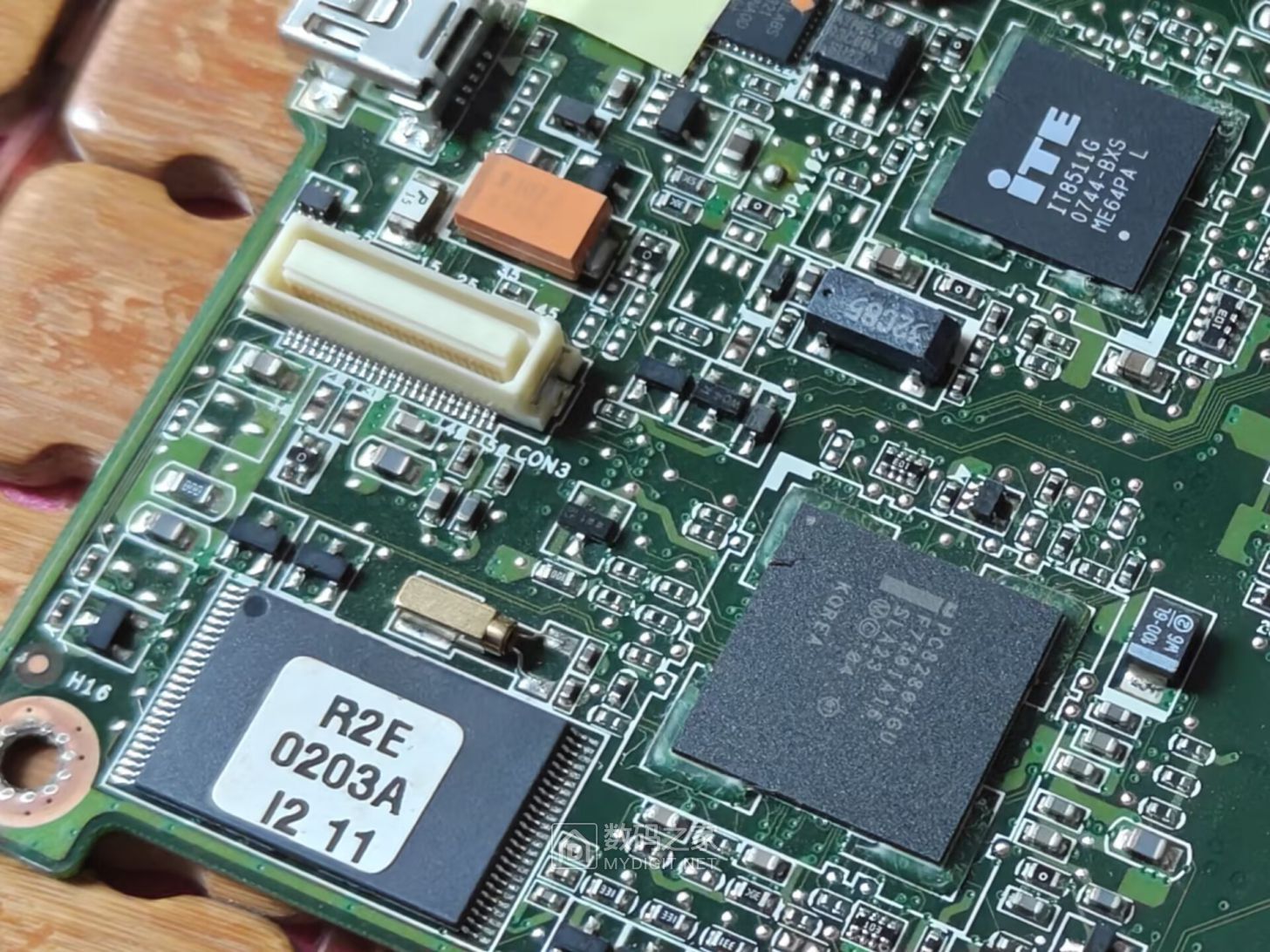

下面贴签的应该是BIOS芯片

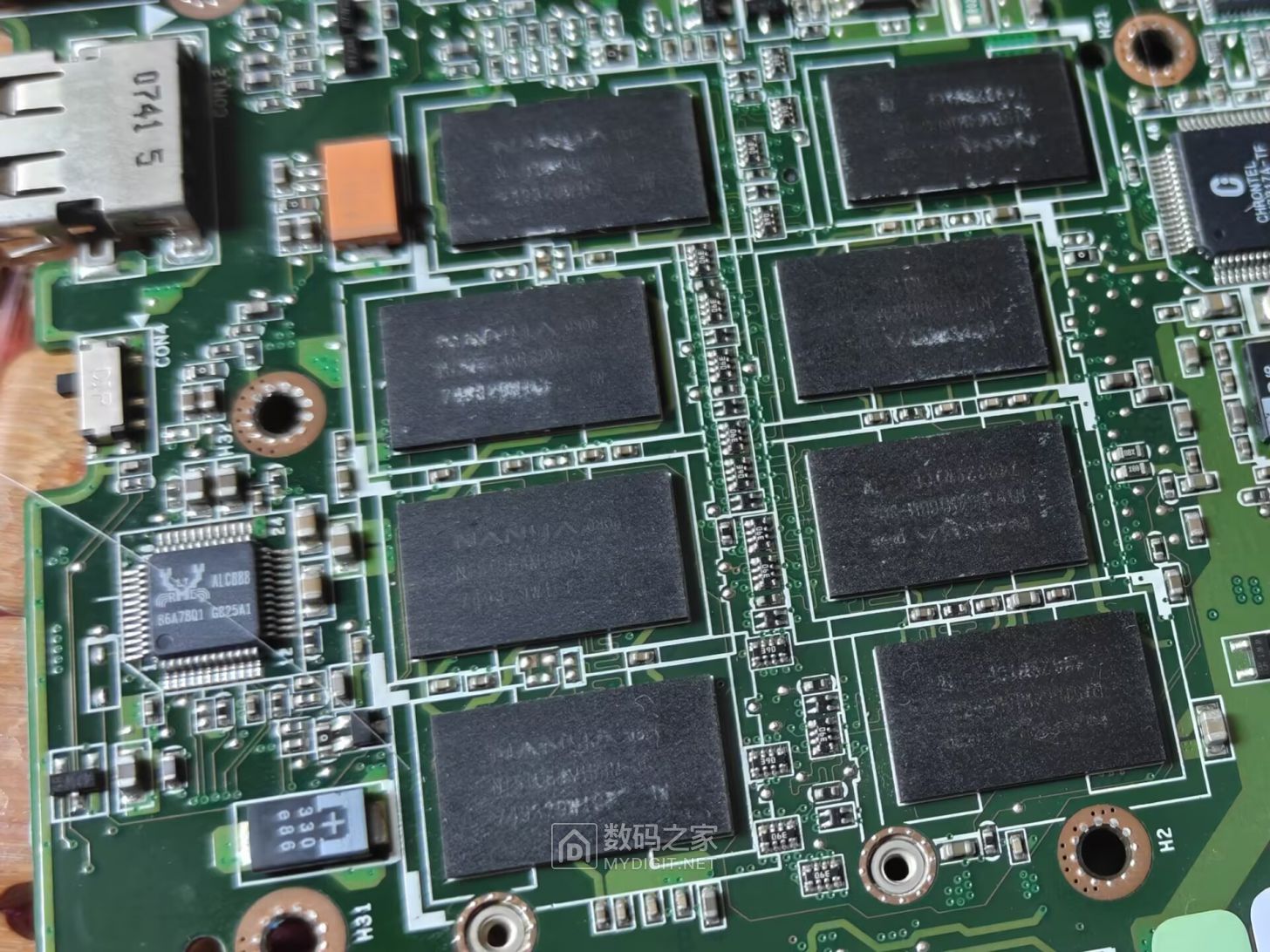

1G的板载RAM，没法升级，左边芯片是声卡芯片

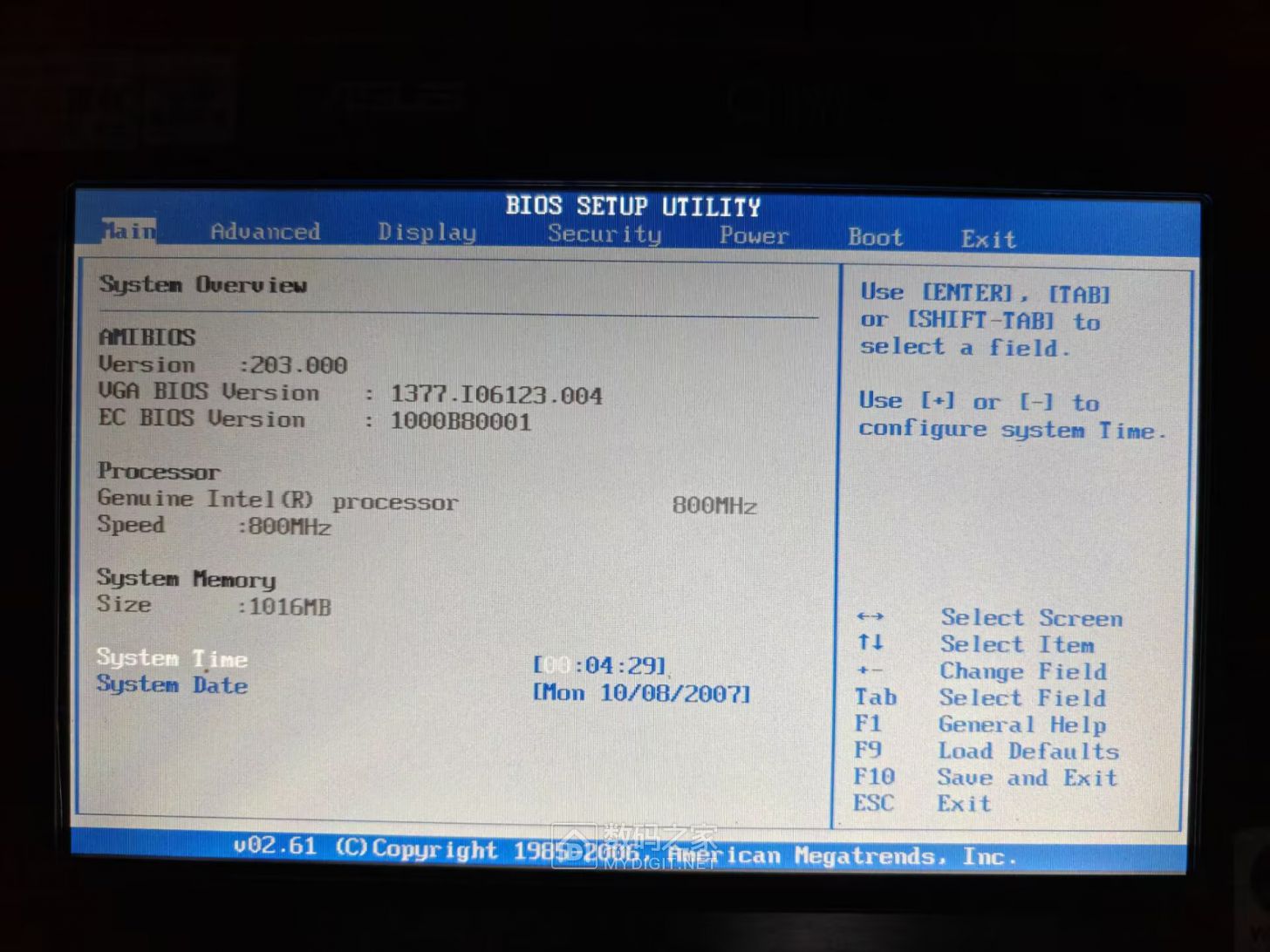

拆完装机，没拆坏

拆解完毕谢谢观赏！！！
