[其他] 无锡晶汇爱玛矢量控制器拆解

[复制链接]
dwh3606
发表于 2019-8-12 10:08:03 | 显示全部楼层 |阅读模式

爱科技、爱创意、爱折腾、爱极致，我们都是技术控

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 dwh3606 于 2019-8-12 15:11 编辑

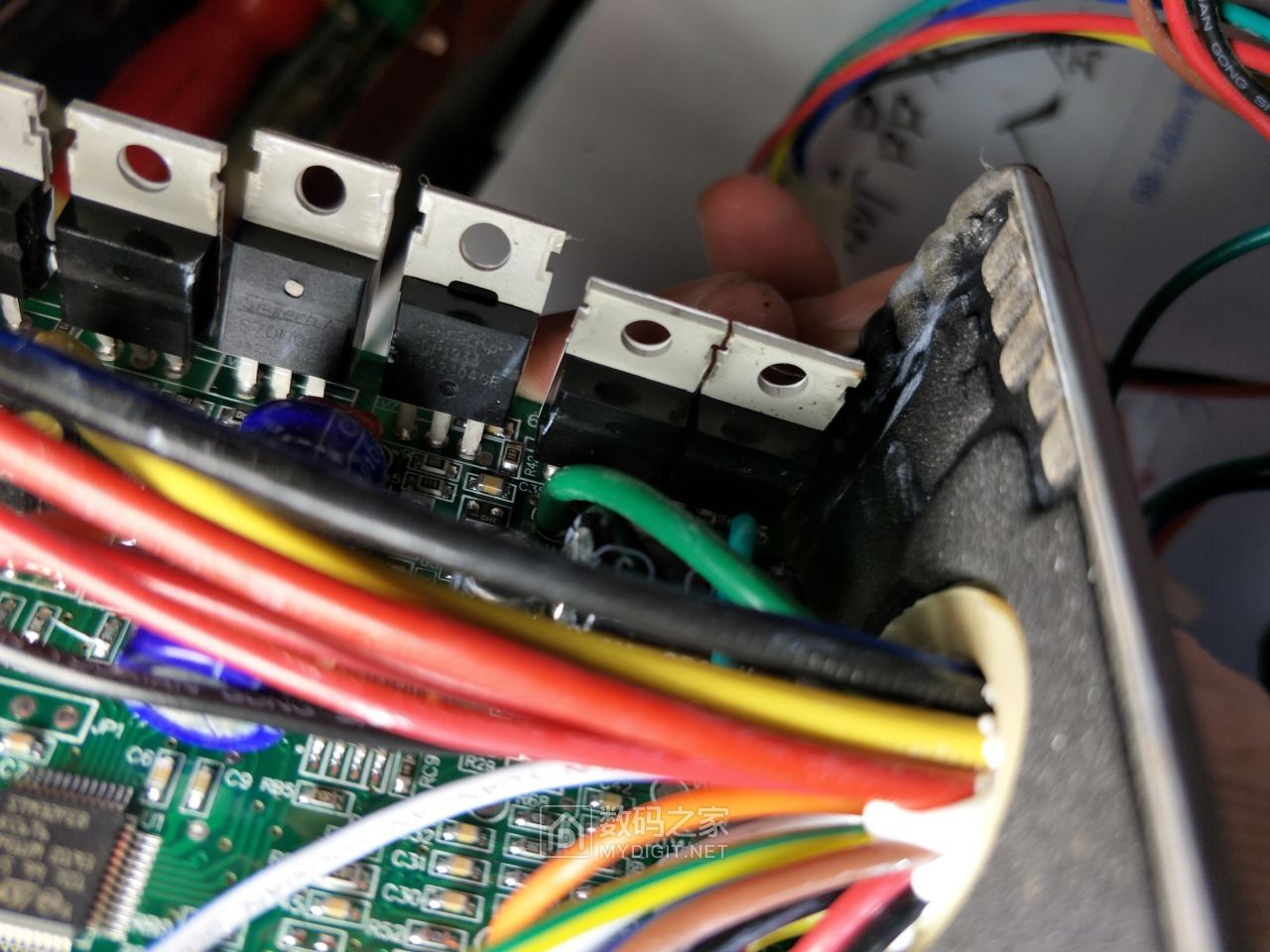

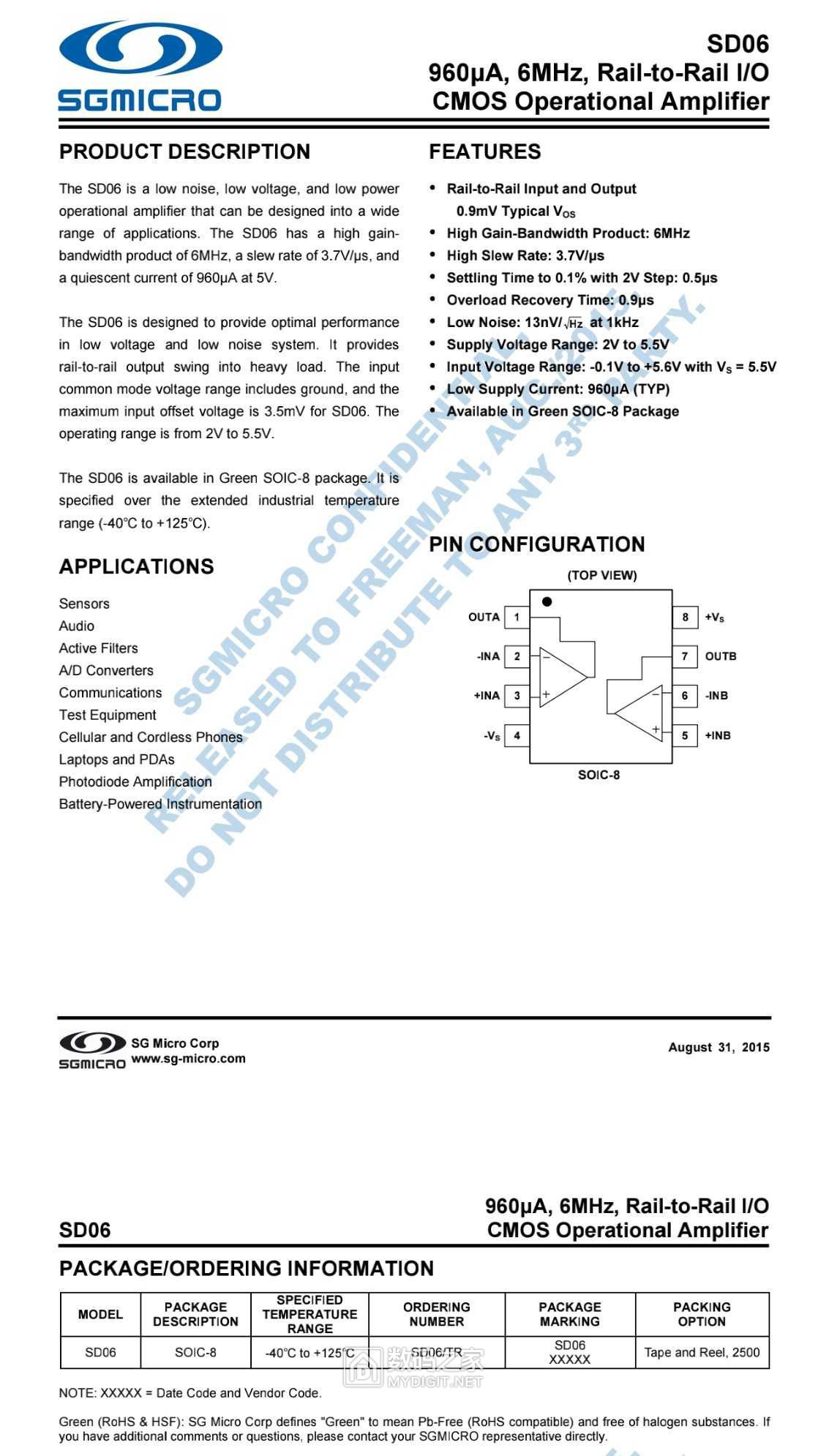

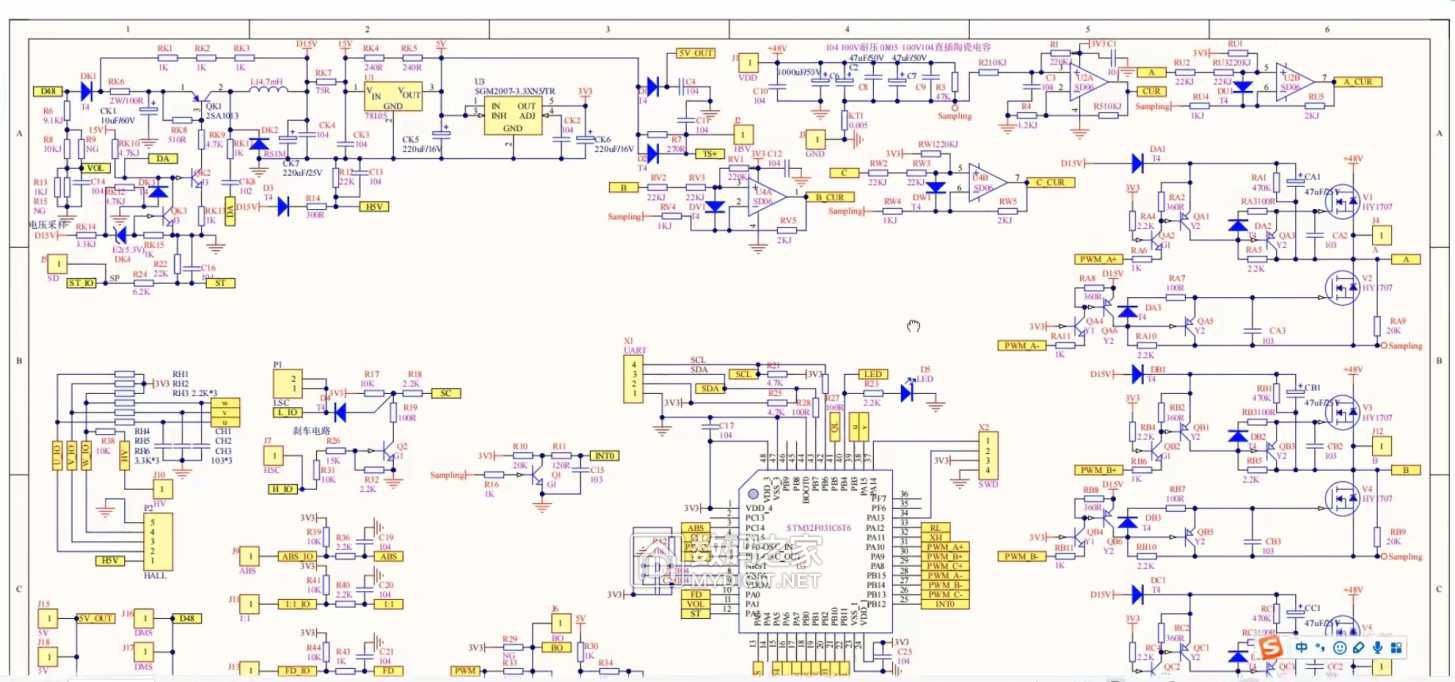

无锡晶汇爱玛矢量控制器，采用两个轨到轨运放SD06，每一相采用一个MDP1933场效应管作为上桥臂MOS管，下桥臂则采用两个S70N80R场效应管，共采用九个场效应管。

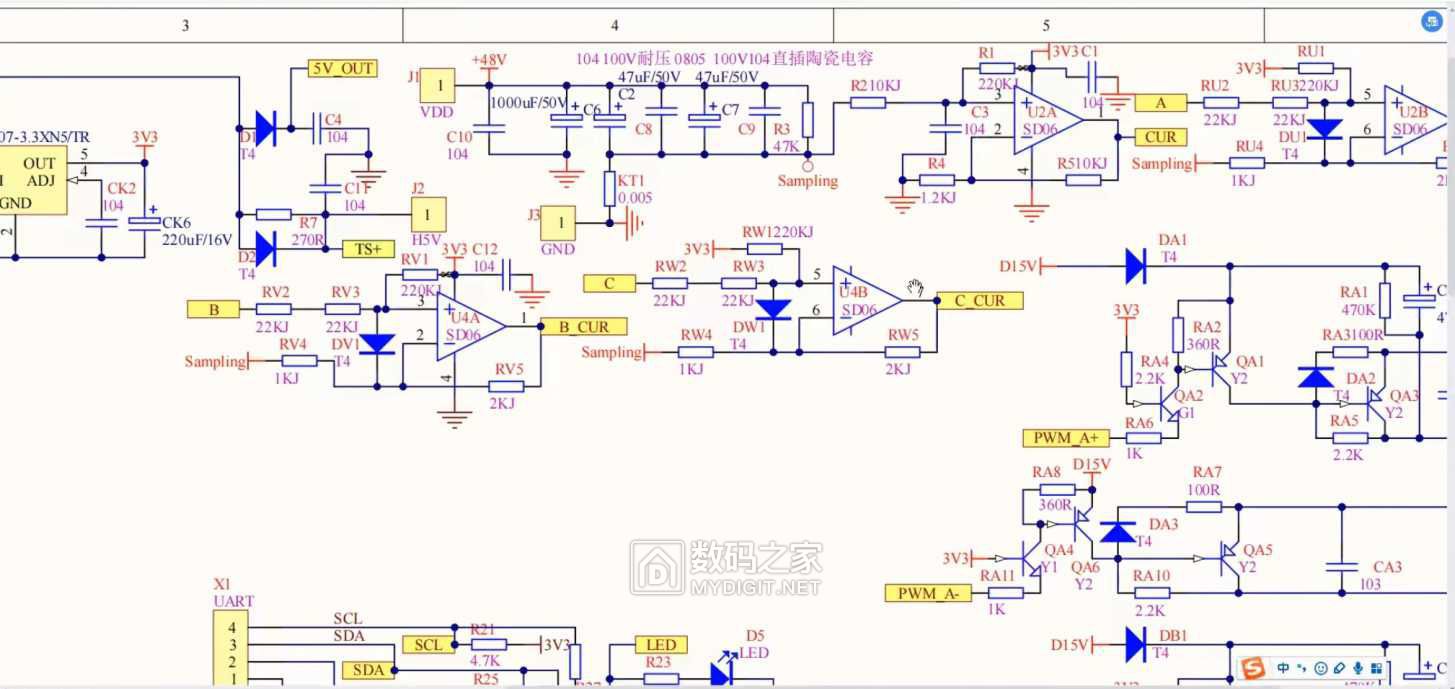

通过高速运放差分电路采集三相下桥臂MOS管的管压降，经过两片轨到轨运放SD06输入到单片机AD端口来获取重构相线电流。轨到轨运放SD06的其中一个运放通过采样康铜丝电阻两端电压，获取控制器的母电流。
参考：《基于MOSFET内阻的电流采样及相电流重构方法》
           《PMSM电机矢量控制之电流采样原理分析》
无锡, 爱玛, 矢量控制, 控制器, 拆解

打赏

参与人数 2家元 +30 收起 理由
x067 + 10 之前折腾车子，控制器不小心被烧了。.
家睦 + 20

查看全部打赏

相关帖子
回复

使用道具 举报

upzx
发表于 2019-8-12 10:18:32 | 显示全部楼层
标配的控制器貌似都区别不大，
回复 支持 反对

使用道具 举报

691492759
发表于 2019-8-12 11:01:28 | 显示全部楼层
我买的爱玛用的是博世 控制器
回复 支持 反对

使用道具 举报

whseen
发表于 2019-8-12 13:30:06 | 显示全部楼层
采集相电流的话，应该可以做出反电动势过零检测，无感无刷应急模式，平时用有感无刷启动。
回复 支持 反对

使用道具 举报

lookball
发表于 2019-8-12 15:27:23 | 显示全部楼层
看样子是输出正弦波的控制器？
回复 支持 0 反对 0

使用道具 举报

x067
发表于 2019-8-13 14:09:56 | 显示全部楼层
之前折腾车子，控制器不小心被烧了。
回复 支持 反对

使用道具 举报

ysscc
发表于 2020-7-9 21:46:19 | 显示全部楼层
我的是晶汇AMZWK4817YA，48V17A，120度相角，请问各位前辈，怎么能解除限速呢？
回复 支持 反对

使用道具 举报

发表于 2020-8-31 14:14:55 | 显示全部楼层
绝对是高手，要是再详细点就好了。谢谢分享！
回复 支持 反对

使用道具 举报

加旋
发表于 2020-8-31 14:57:30 | 显示全部楼层
可以修理控制器才是真正的高高手了:lol::sweat:
回复 支持 反对

使用道具 举报

lam_g_b
发表于 2020-10-11 01:36:09 来自手机浏览器 | 显示全部楼层
比较关心焊点旁边的字母代表什么功能
回复 支持 反对

使用道具 举报

春之宇
发表于 2021-6-7 09:03:30 | 显示全部楼层
感谢楼主无私分享！学到了
回复 支持 反对

使用道具 举报

215459943
发表于 2021-12-9 21:31:26 | 显示全部楼层
这个电流比一般新国标要高出4a，我的标18a
回复 支持 反对

使用道具 举报

lyz2
发表于 2021-12-11 18:32:09 来自手机浏览器 | 显示全部楼层
板上焊点接黑色0v，怎样接？大神们！
回复 支持 反对

使用道具 举报

lyz2
发表于 2021-12-11 18:47:36 来自手机浏览器 | 显示全部楼层
ysscc 发表于 2020-7-9 21:46
我的是晶汇AMZWK4817YA，48V17A，120度相角，请问各位前辈，怎么能解除限速呢？ ...

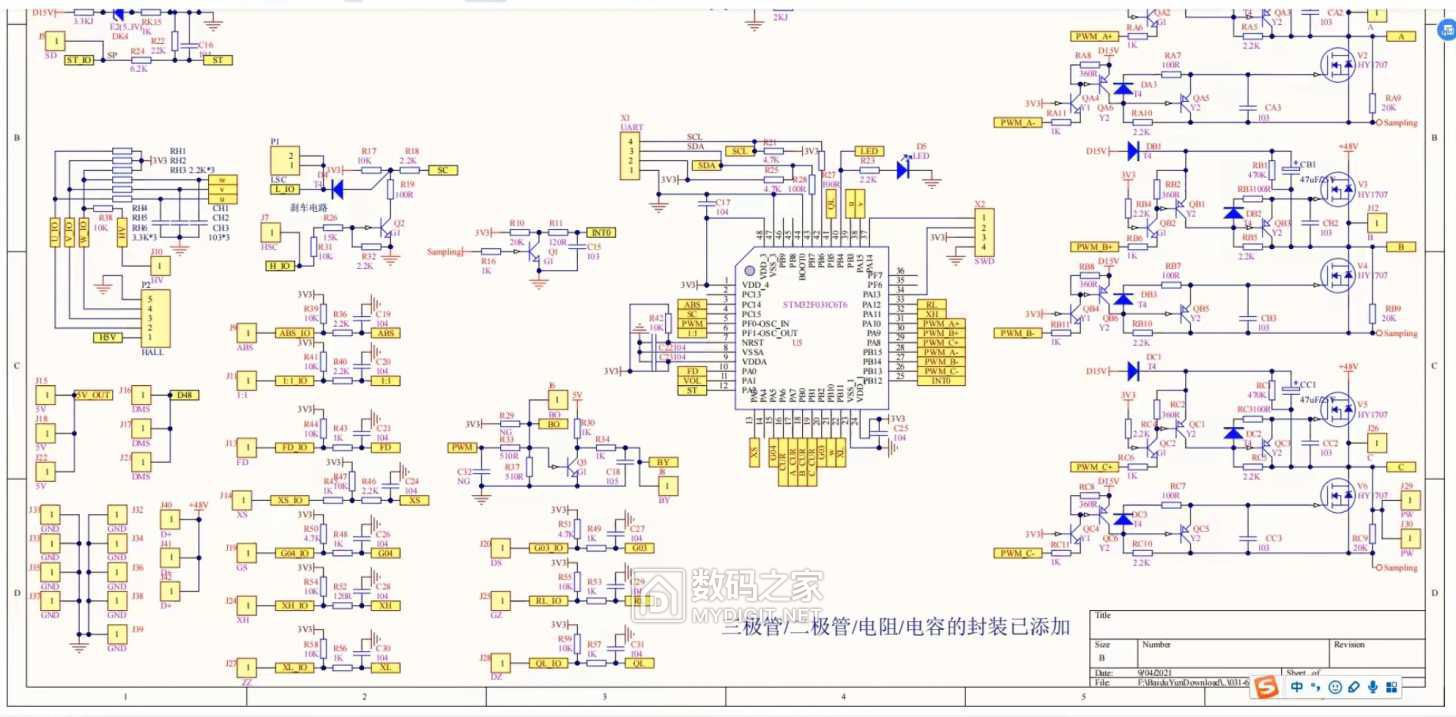

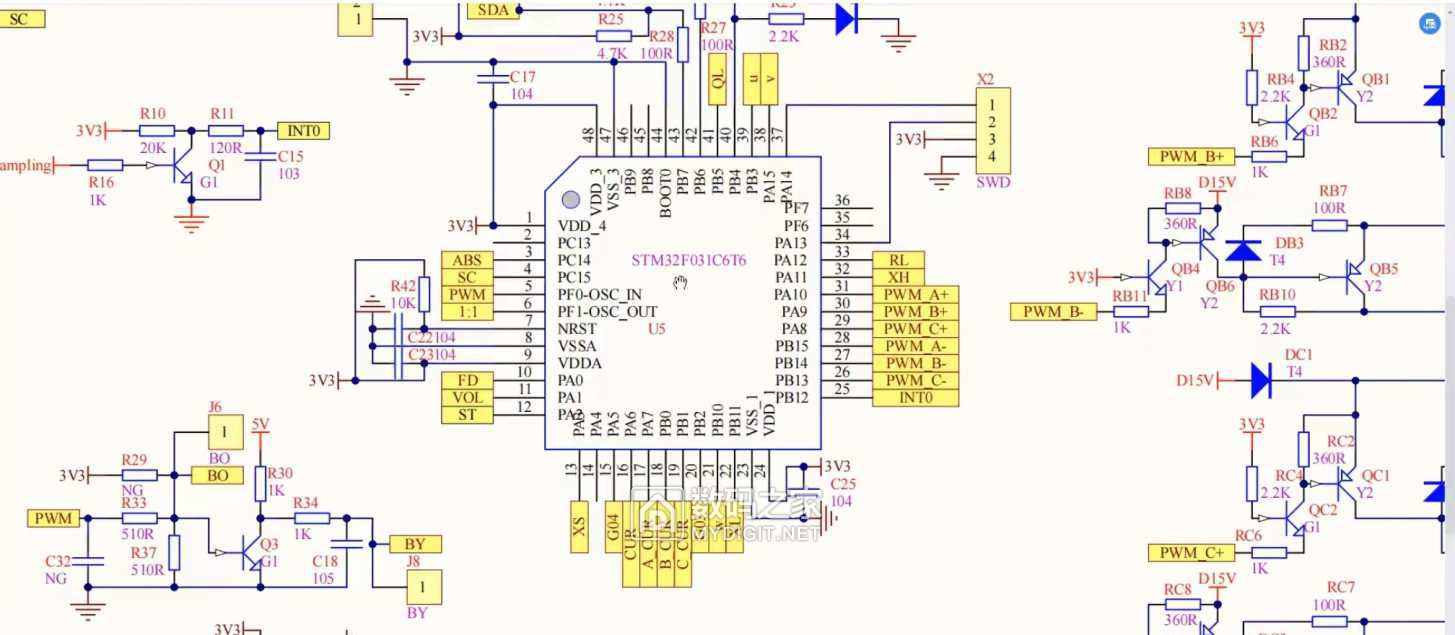

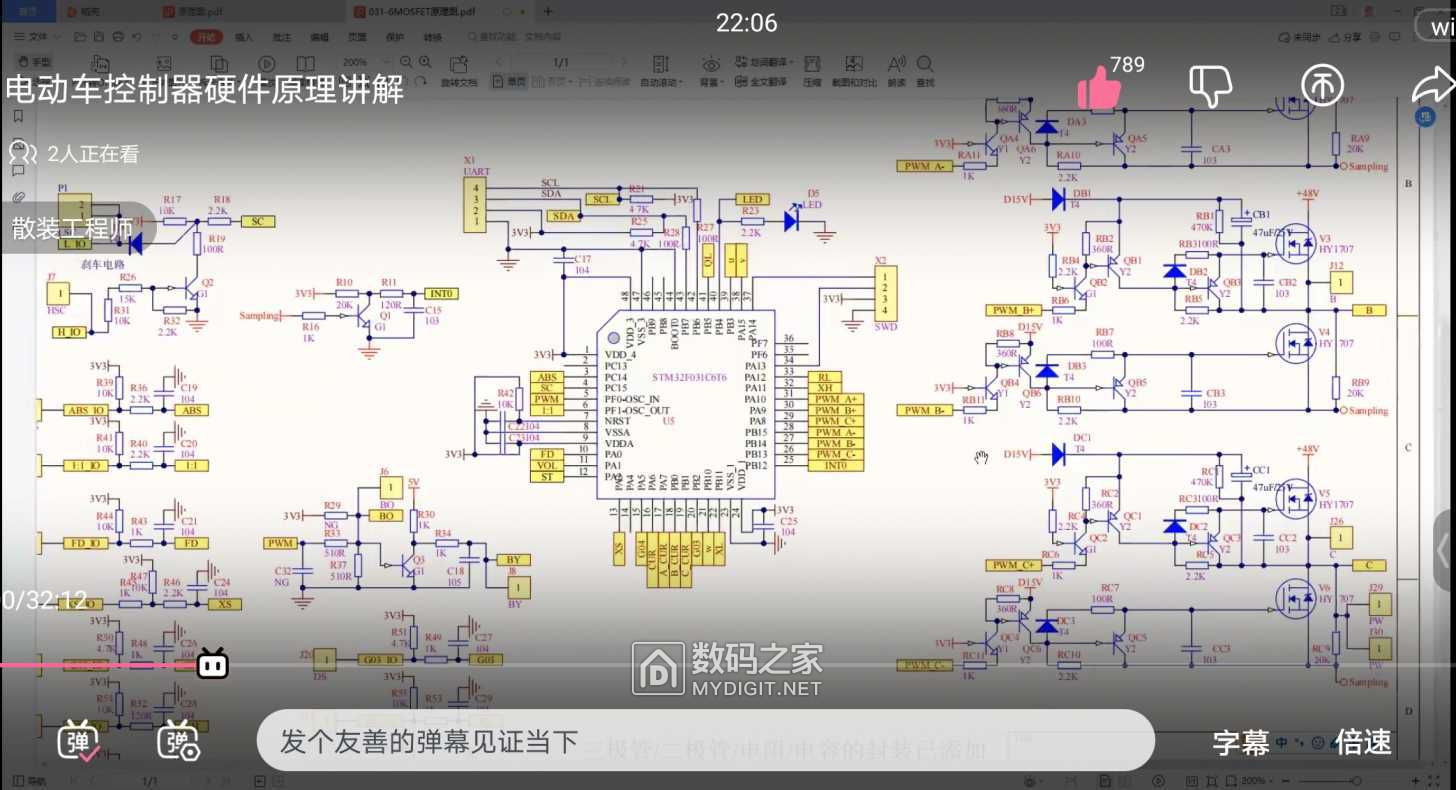

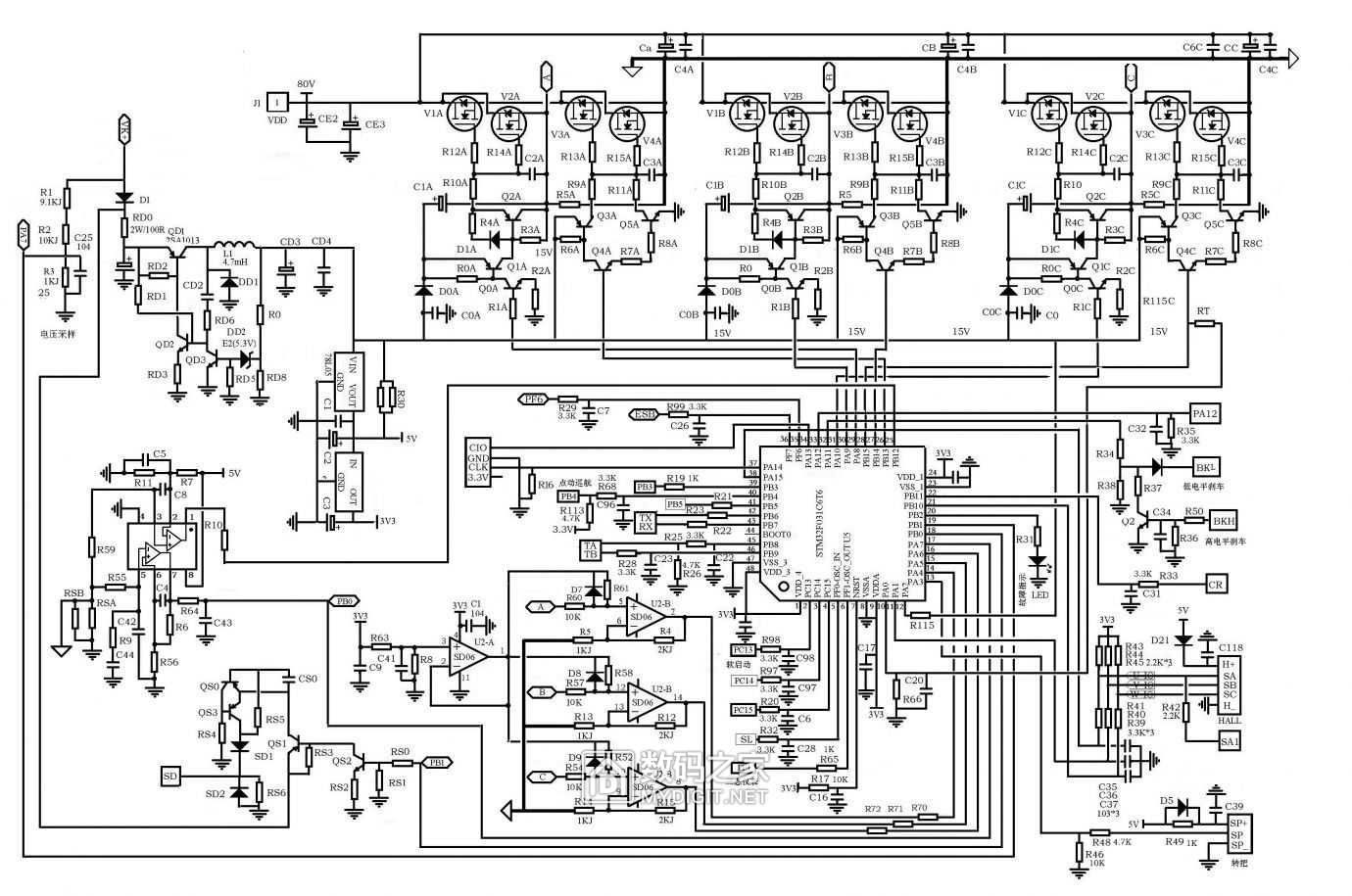

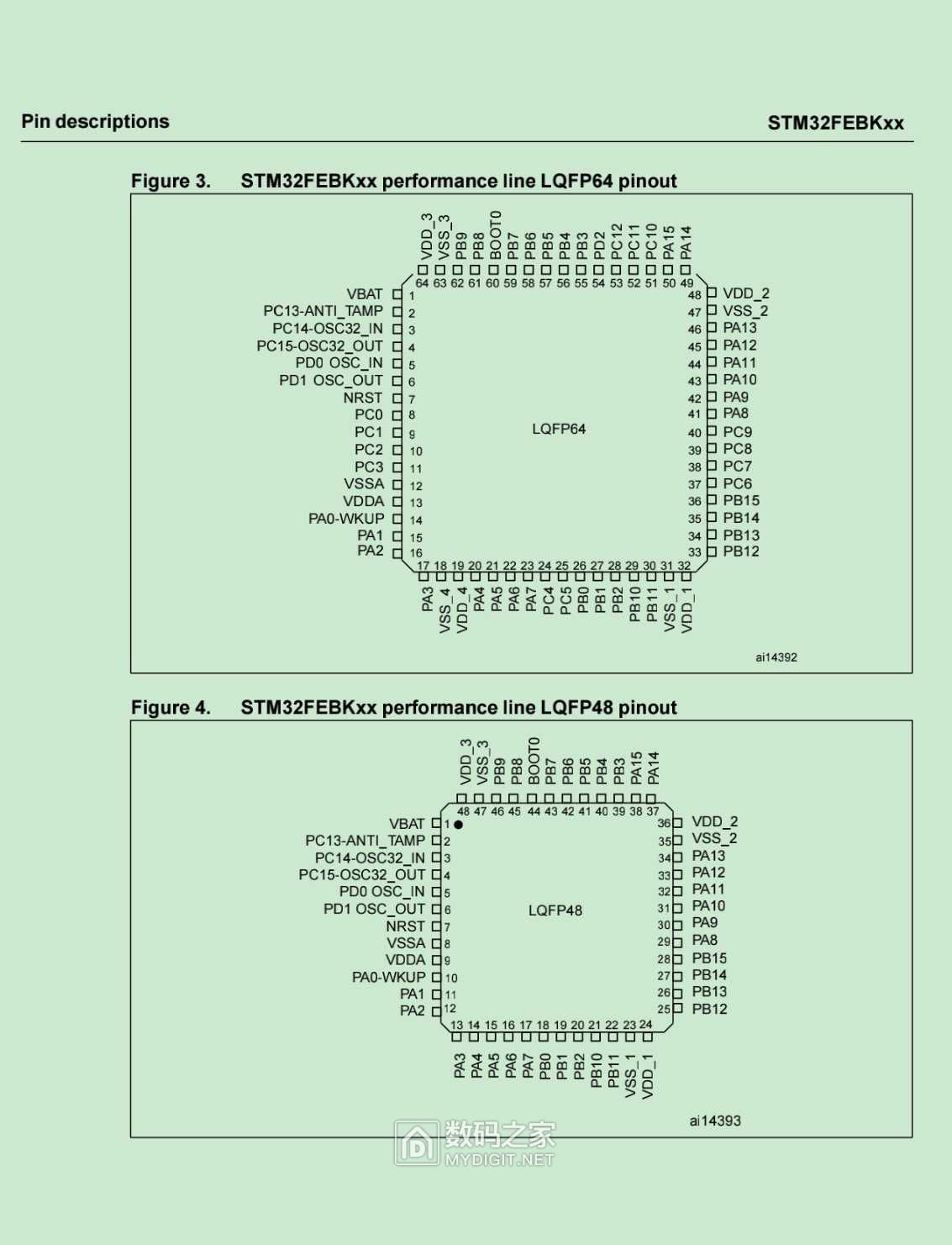

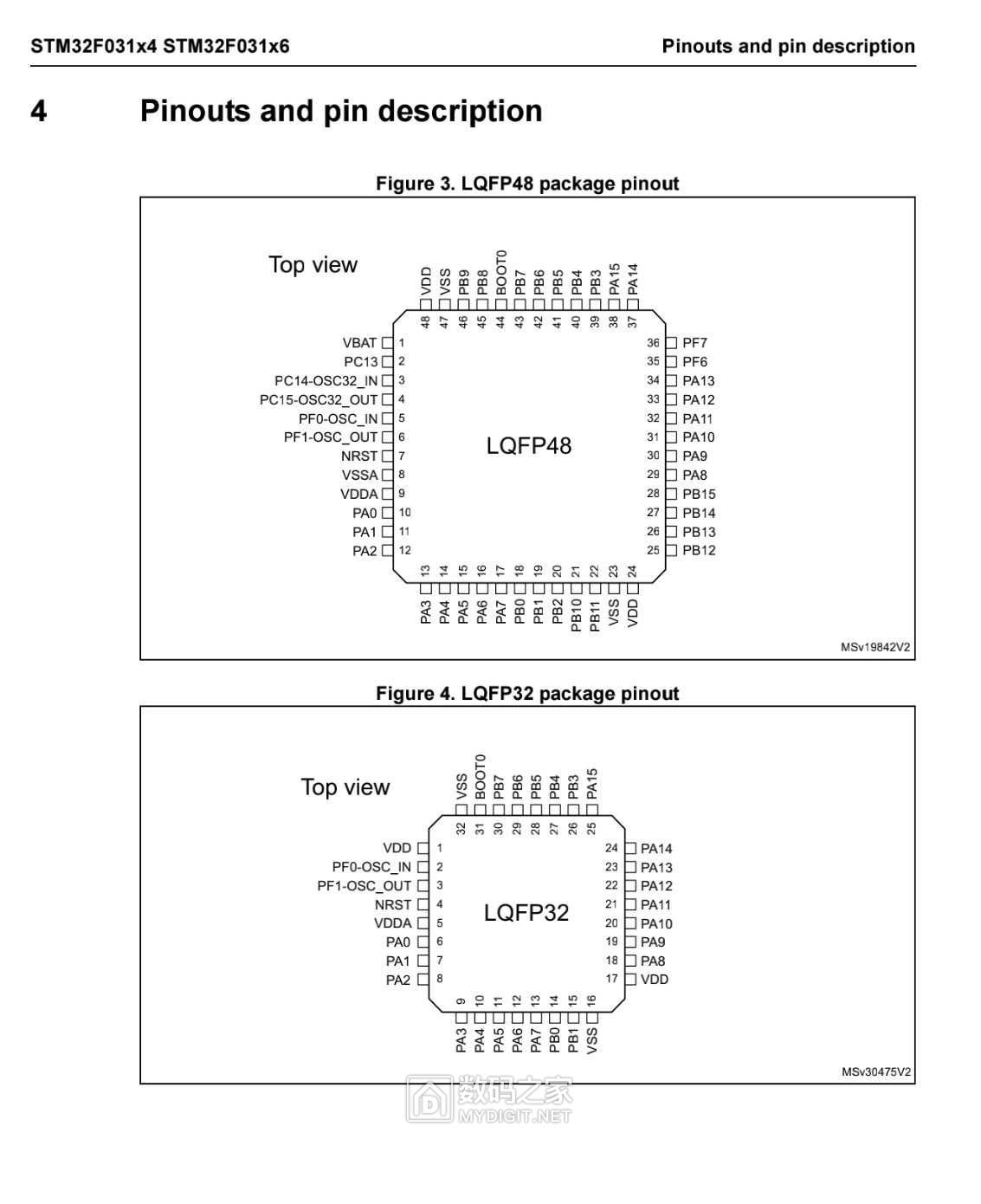

我有这个型号的控制器原理线路图和解除限速方法，但是不会弄
回复 支持 1 反对 0

使用道具 举报

hggi
发表于 2022-9-5 16:06:29 | 显示全部楼层
lyz2 发表于 2021-12-11 18:47
我有这个型号的控制器原理线路图和解除限速方法，但是不会弄

网上找了一圈也没找到   有解决限速吗？
回复 支持 反对

使用道具 举报

370206143
发表于 2022-10-22 11:14:51 来自手机浏览器 | 显示全部楼层
支持一下不错
回复 支持 反对

使用道具 举报

pdadet
发表于 2023-8-22 07:35:50 | 显示全部楼层
ysscc 发表于 2020-7-9 21:46
我的是晶汇AMZWK4817YA，48V17A，120度相角，请问各位前辈，怎么能解除限速呢？ ...

我的也是这个型号，哪位大神能说一下怎么破限速
回复 支持 反对

使用道具 举报

lwr650
发表于 2023-12-28 17:26:50 | 显示全部楼层
hggi 发表于 2022-9-5 16:06
网上找了一圈也没找到   有解决限速吗？

才22A，电机才350W，跑不了多快的。最多也就40。
回复 支持 反对

使用道具 举报

lwr650
发表于 2023-12-28 17:29:31 | 显示全部楼层
我是17A的，自己接了个E-ABS功能比机械刹车好用。
回复 支持 反对

使用道具 举报
