亿玲58.4V磷酸铁锂电池充电器拆解，线圈绕法首见，作工比较666

54211511 · 发表于 2024-12-7 22:13:12

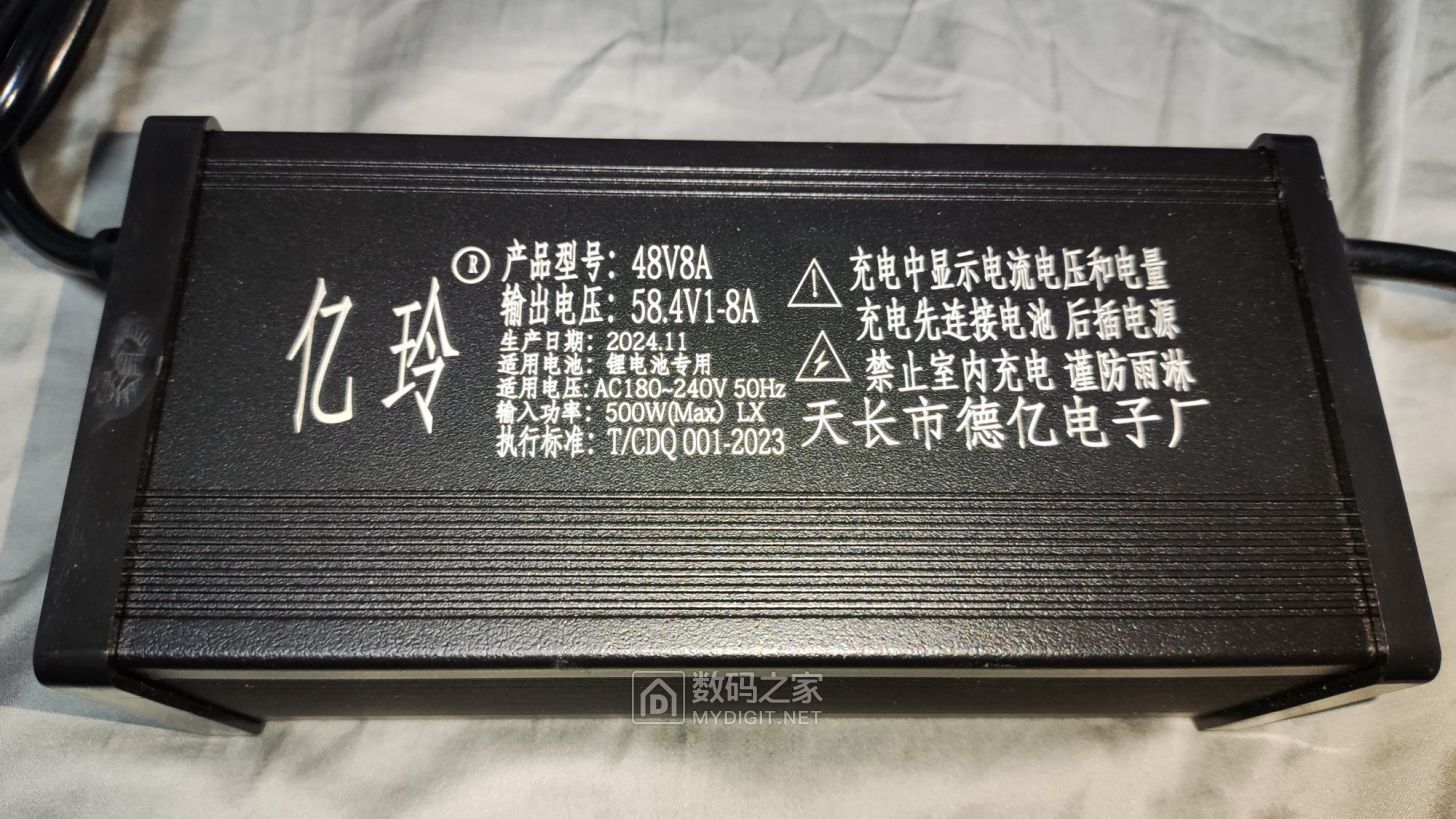

磷酸铁锂电池16串使用的，充电截止电压是58.4V，但充完没一会应该就直接会成53V左右的样子，断电电压是41V多

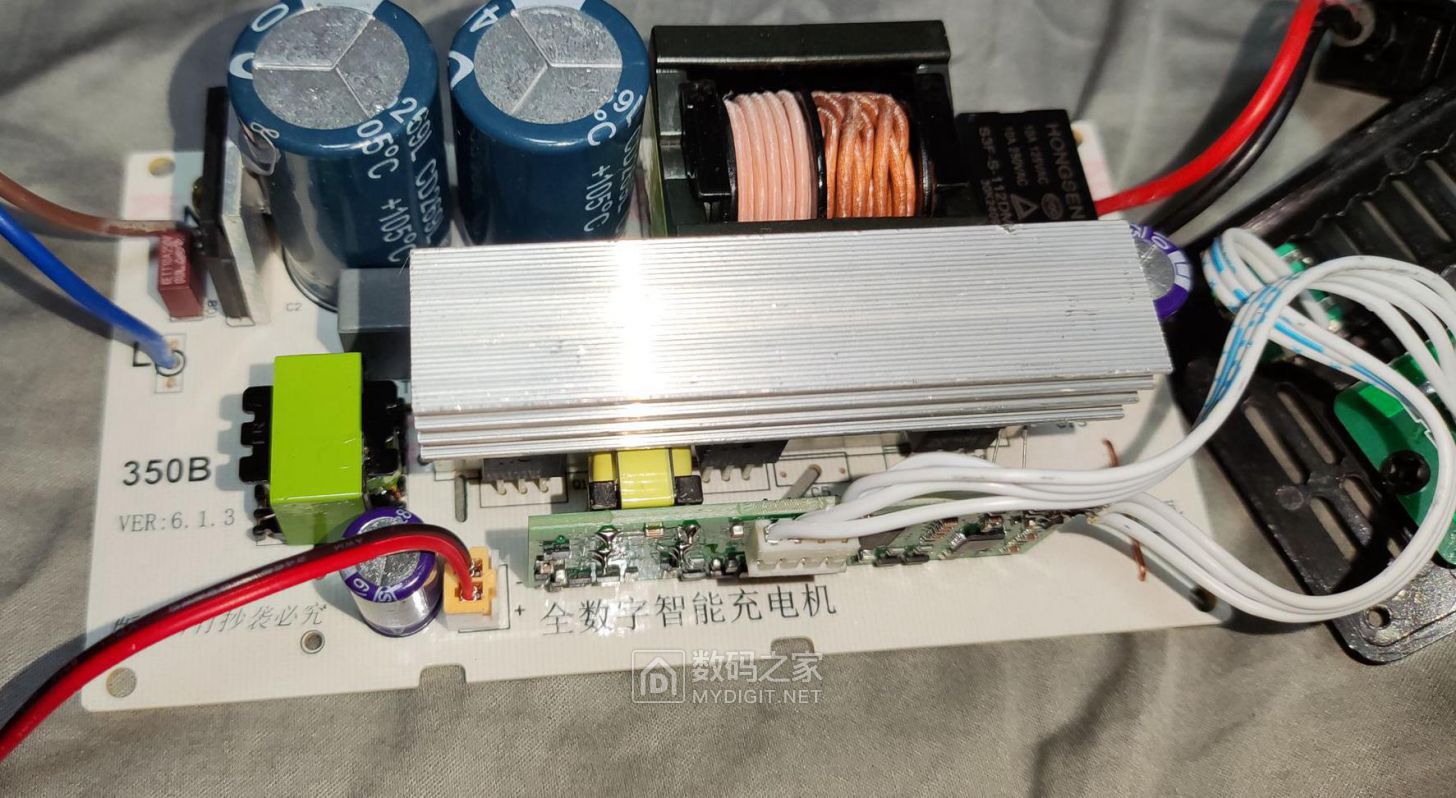

TB价是一百多，买电池送的，拆开看下

大致只能看懂

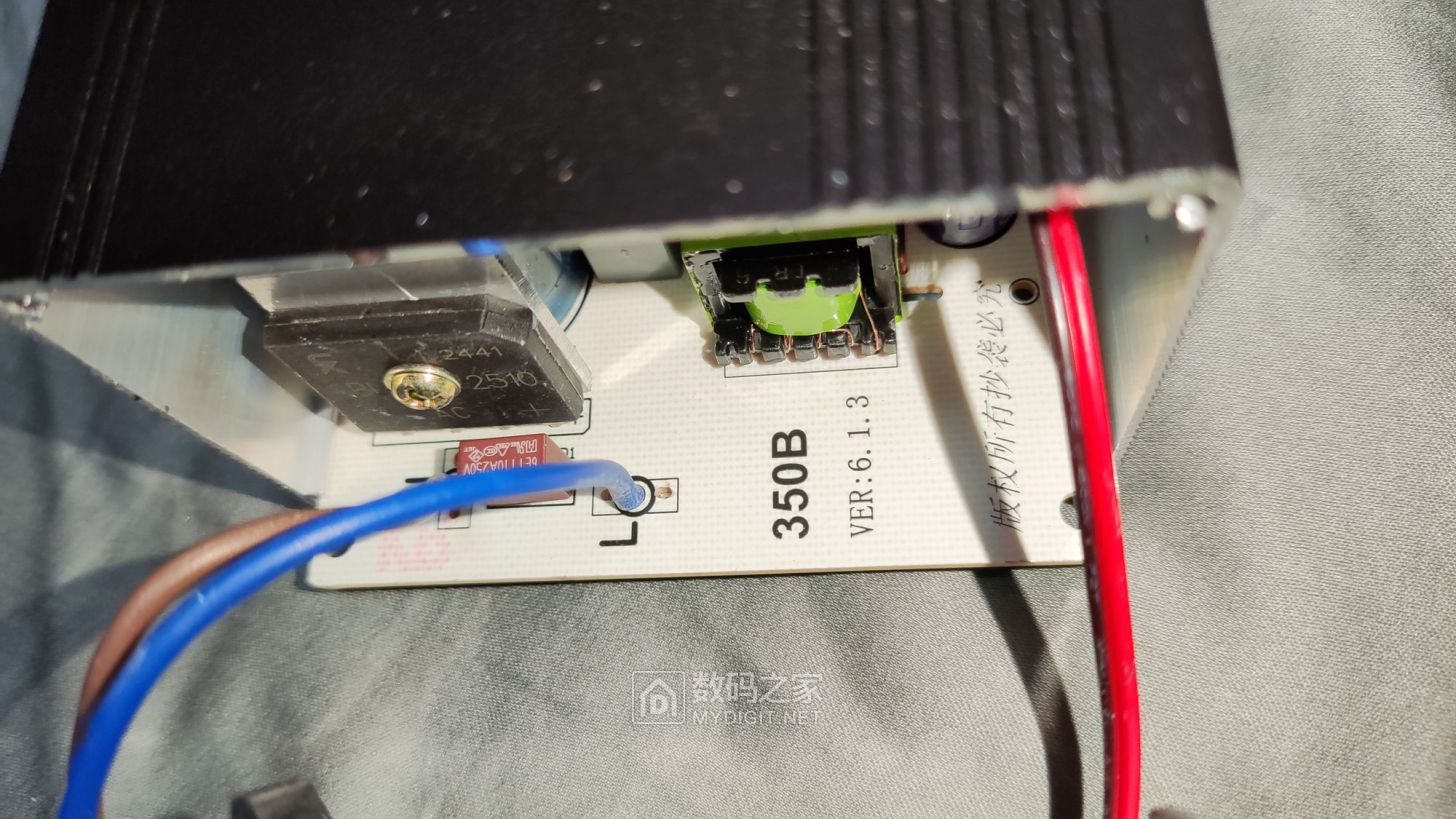

1.充电板设计时没有接地，所以三插10A头的地线直接没接（好歹剪掉吧，也不怕那个端子短触）

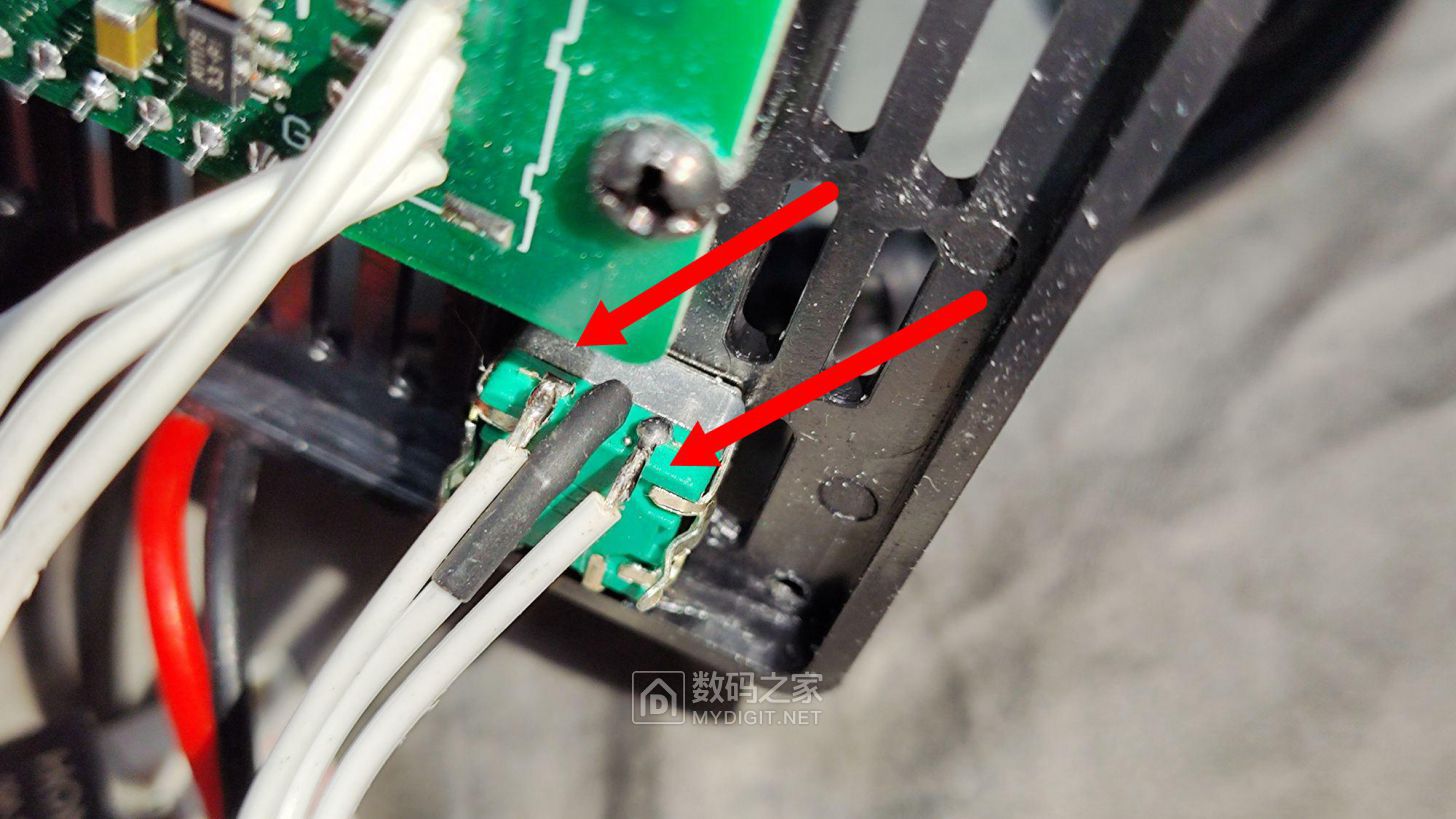

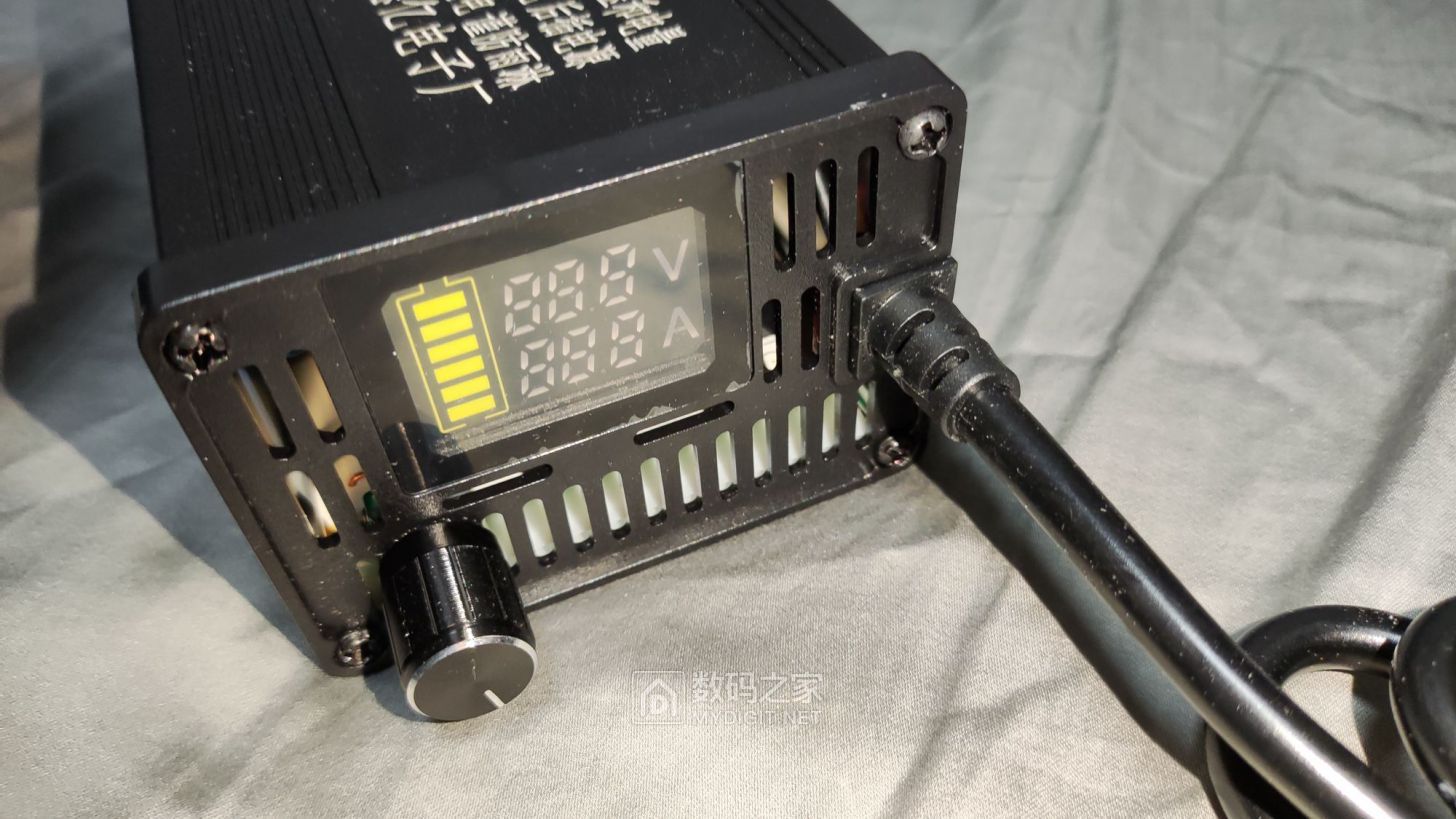

2.调节电流的旋钮处的电位器，3根线焊接，只有中间一根套了热缩管

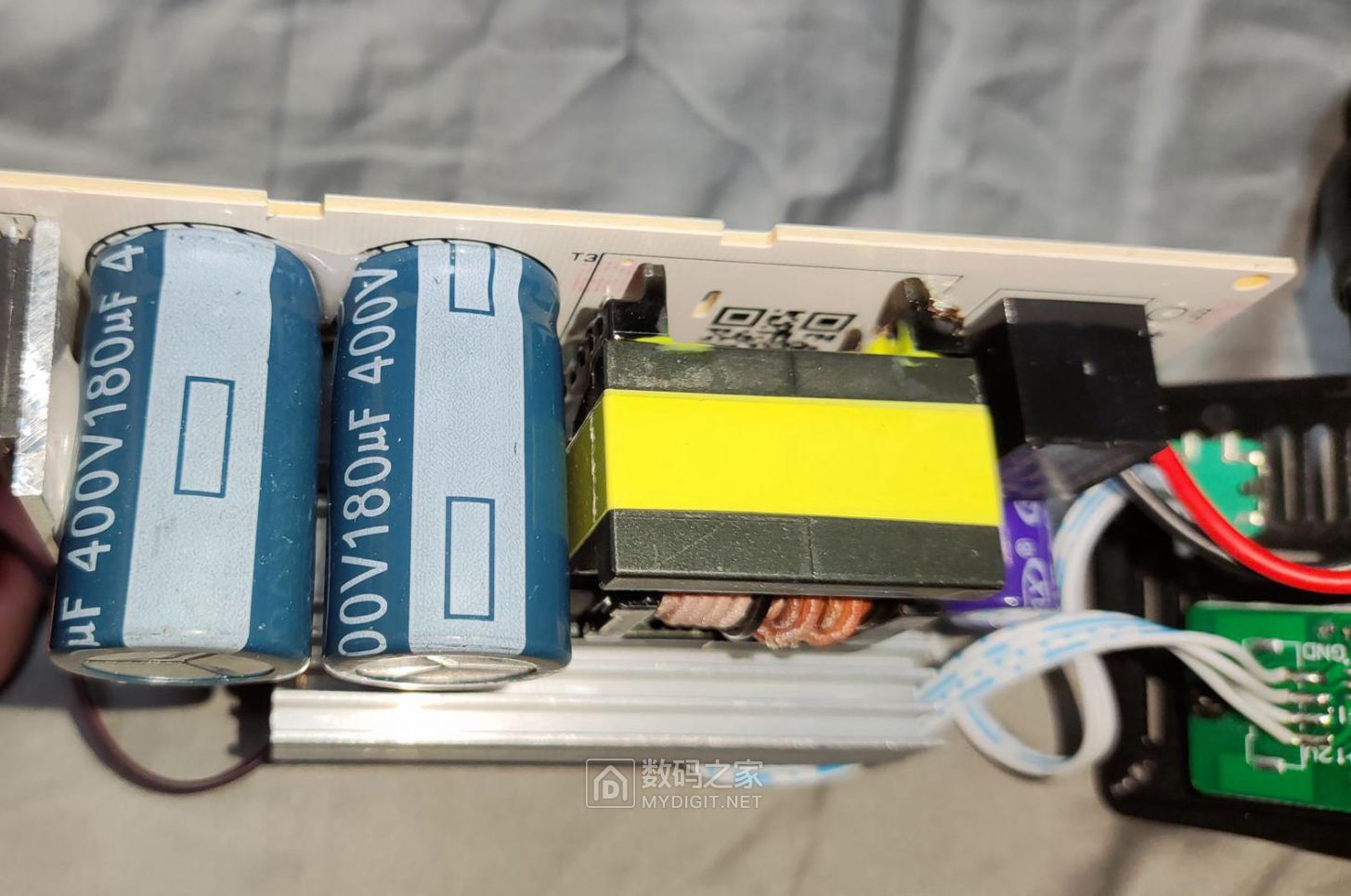

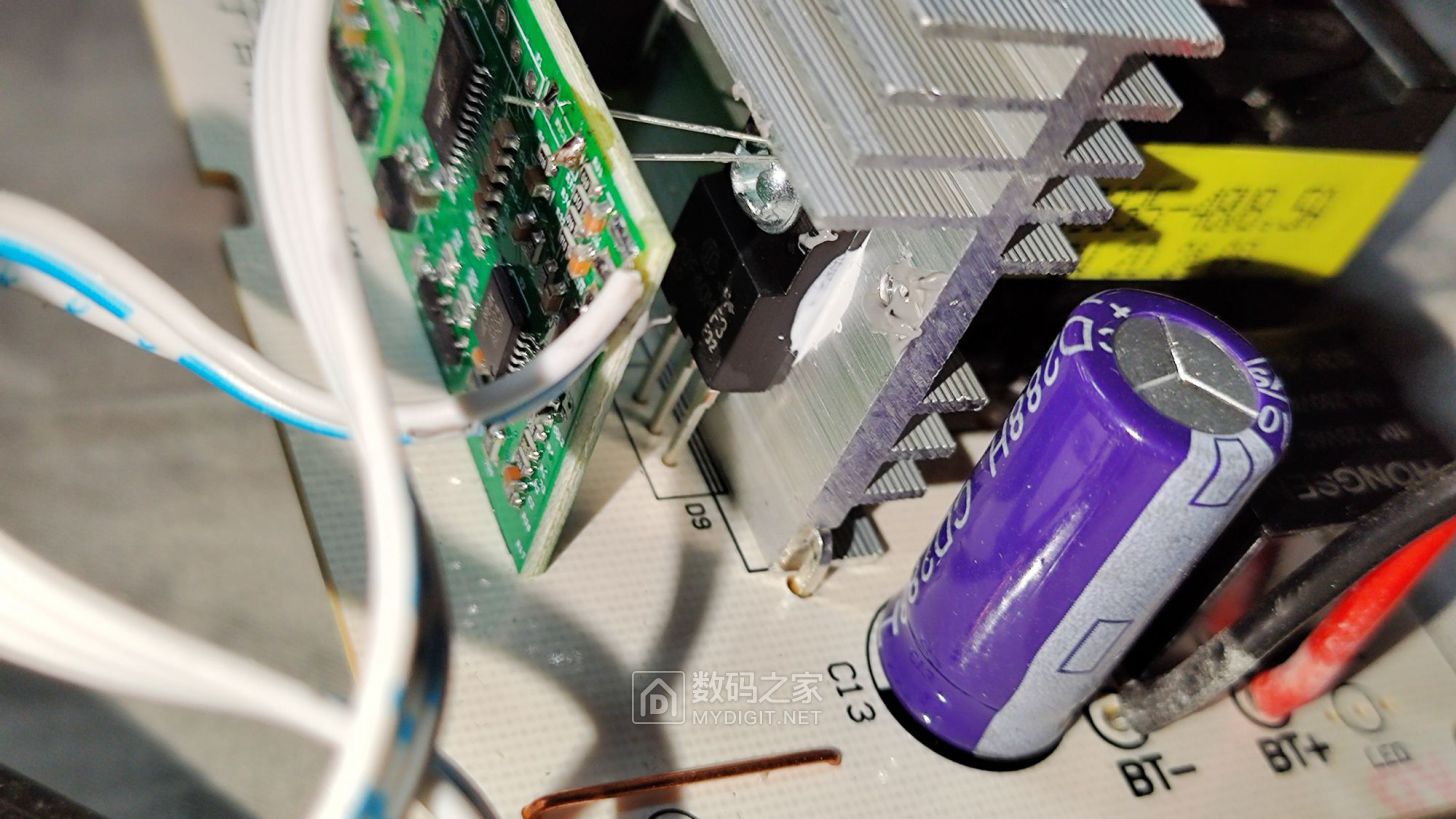

3.杂牌小电容和大电容，以后有机会换掉
4.输出端带继电器

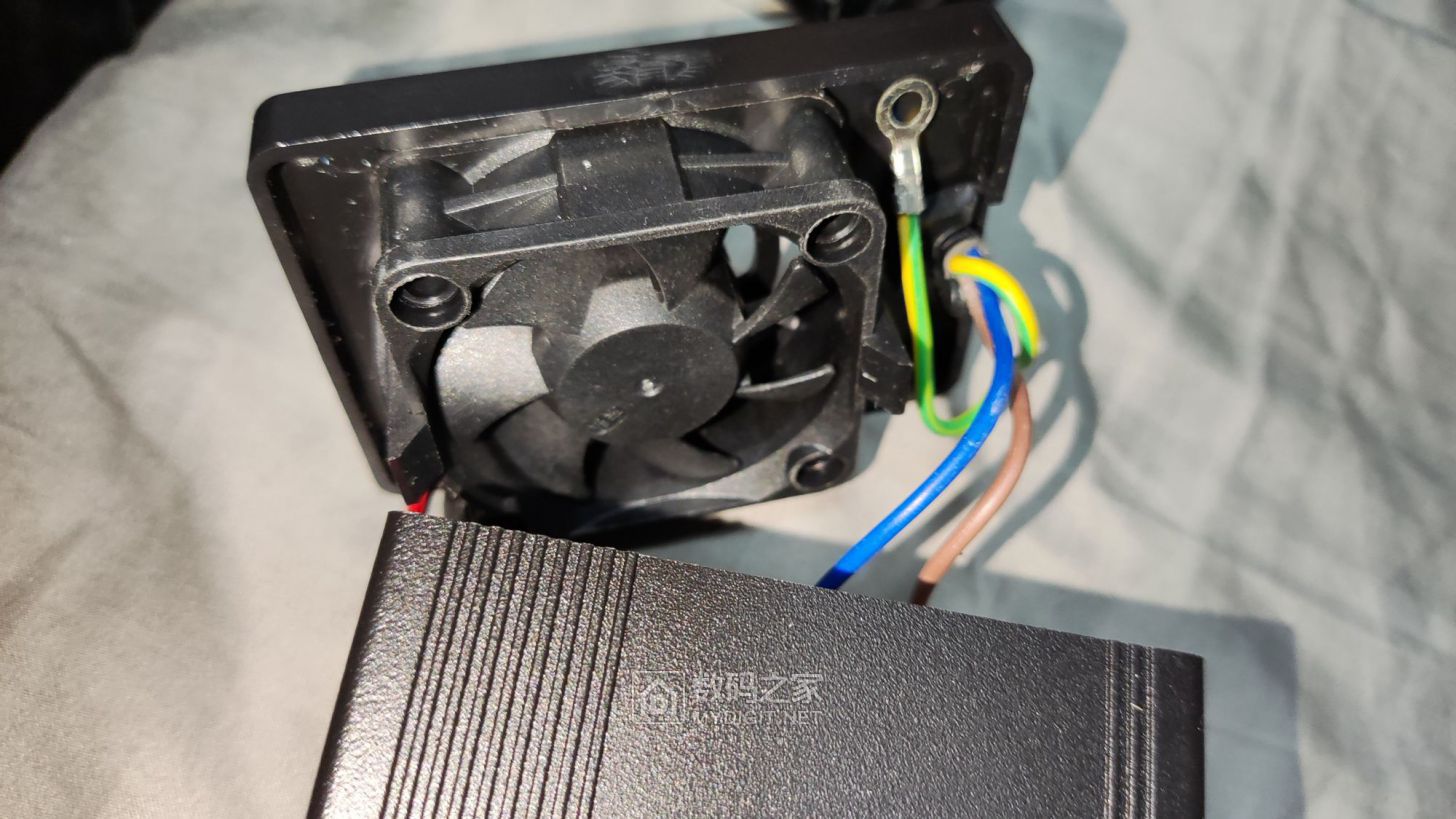

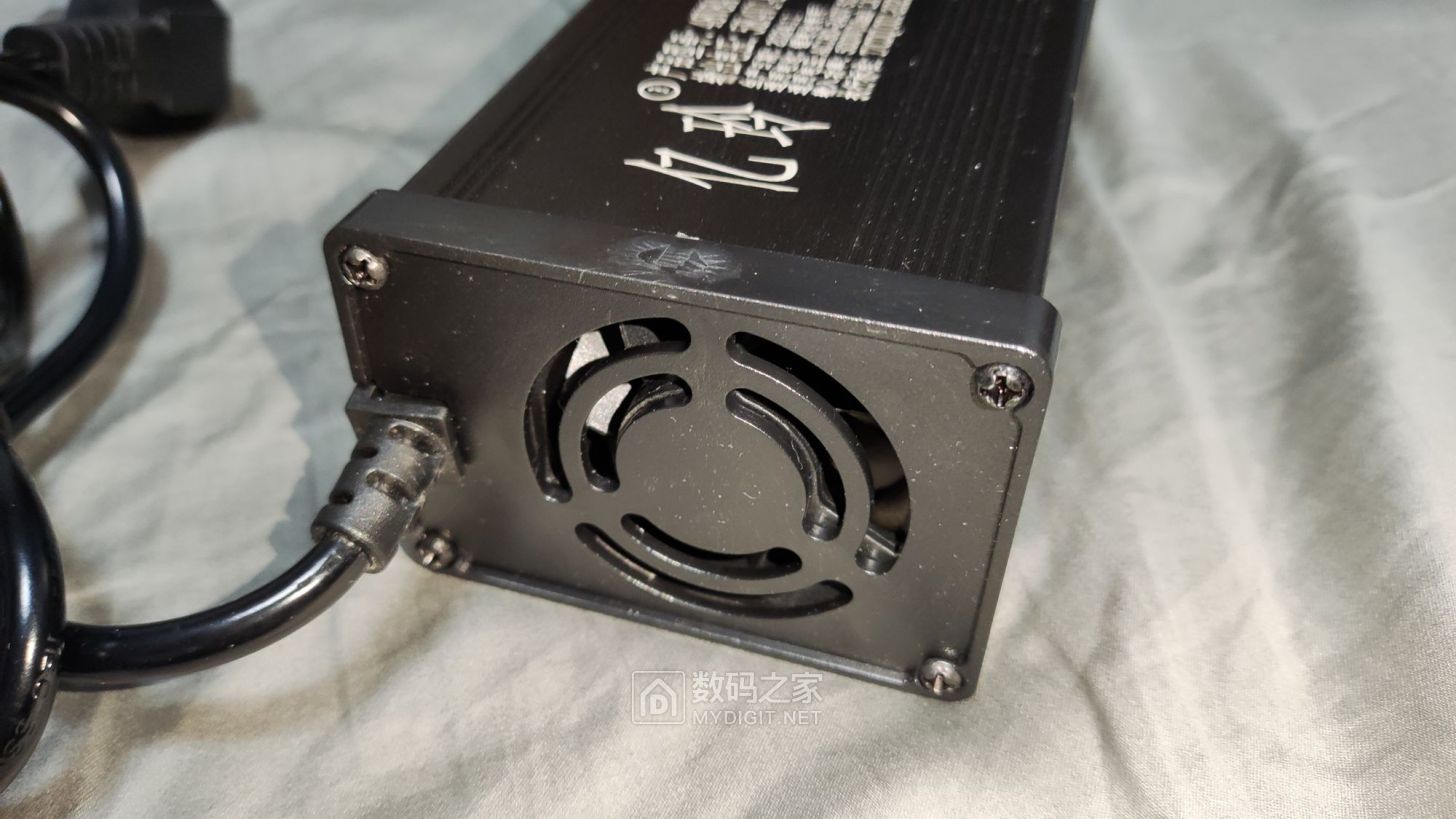

5.使用12V 0.12A 5020风扇，现在风扇都不用螺丝固定了，侧面塑料卡扣和四个角的塑料柱直接OK，进化了

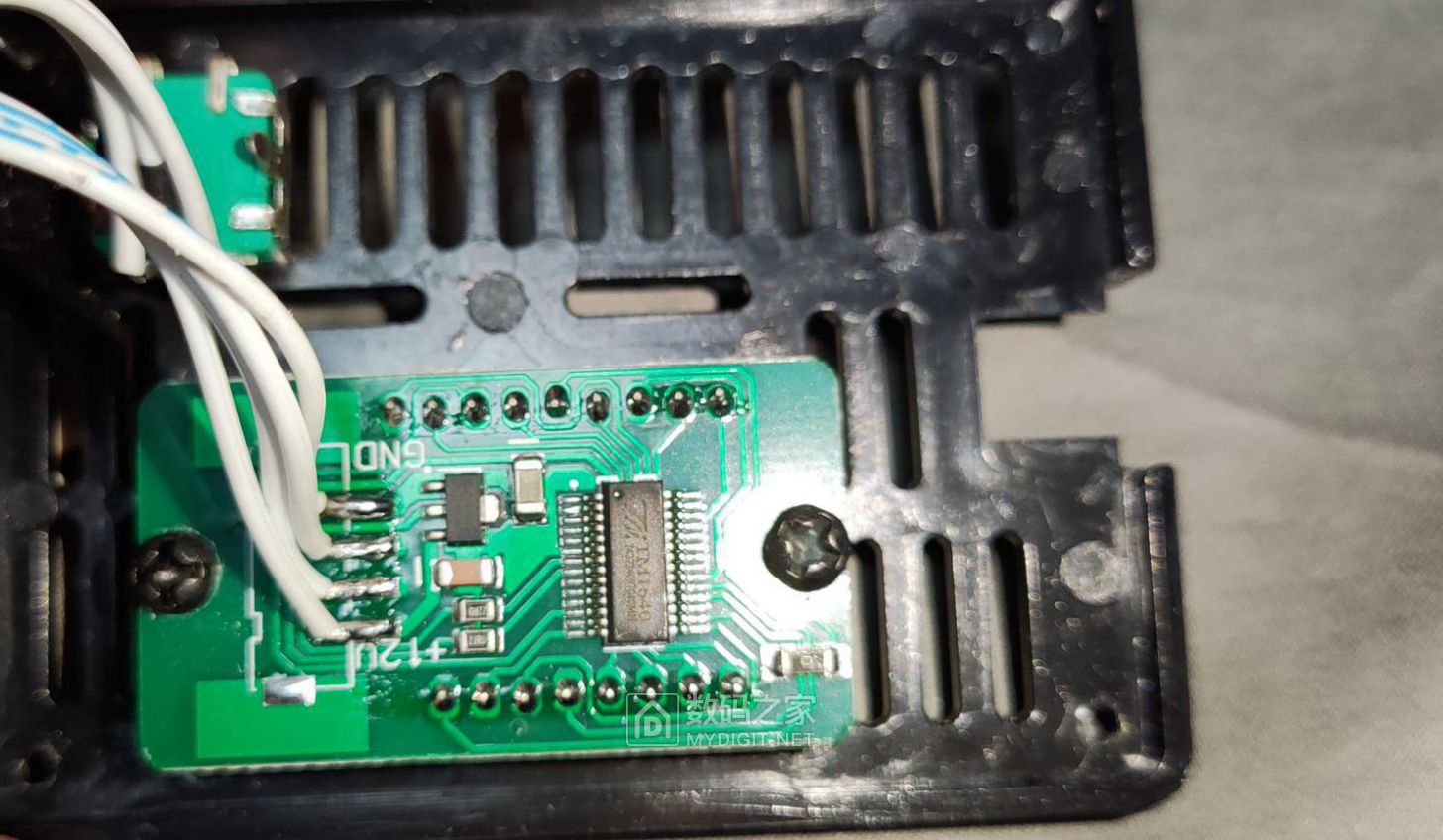

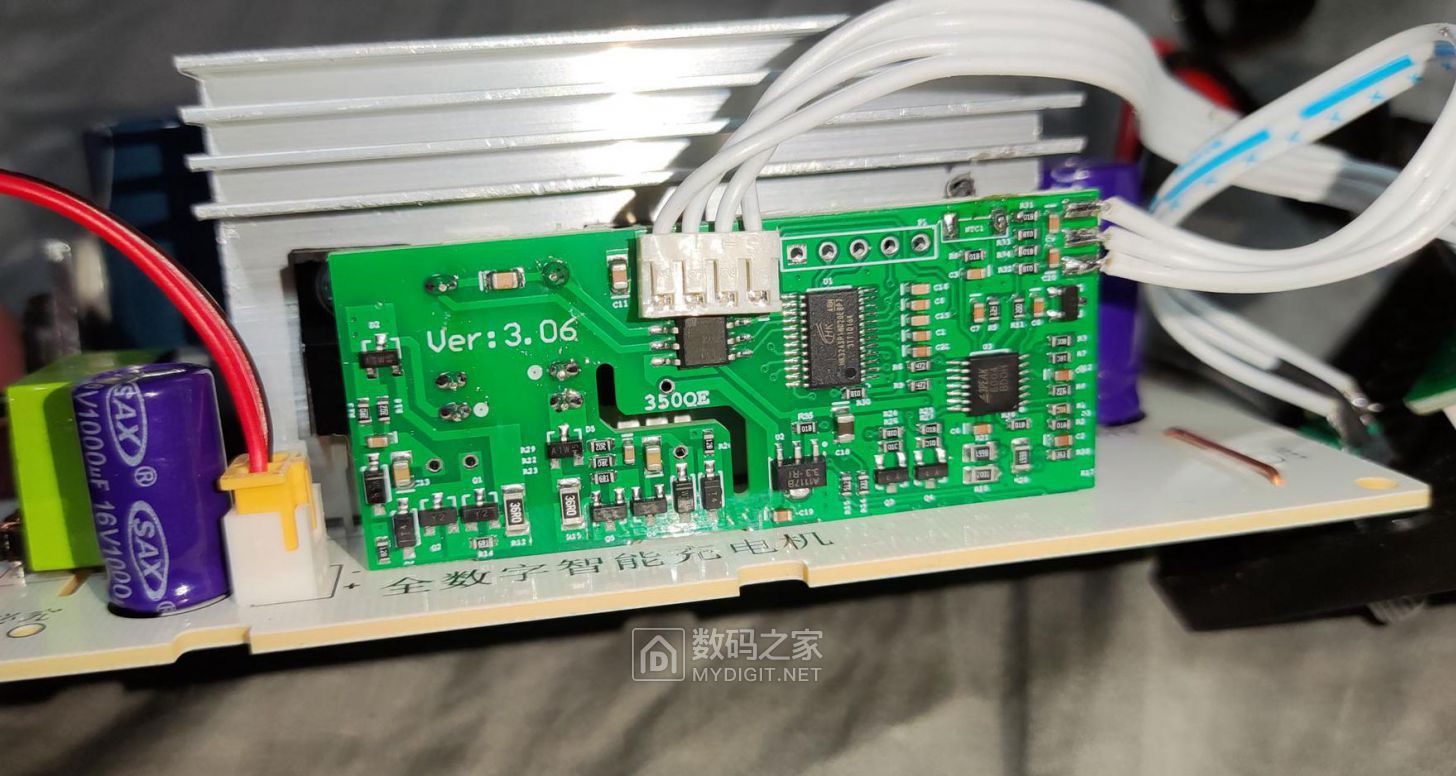

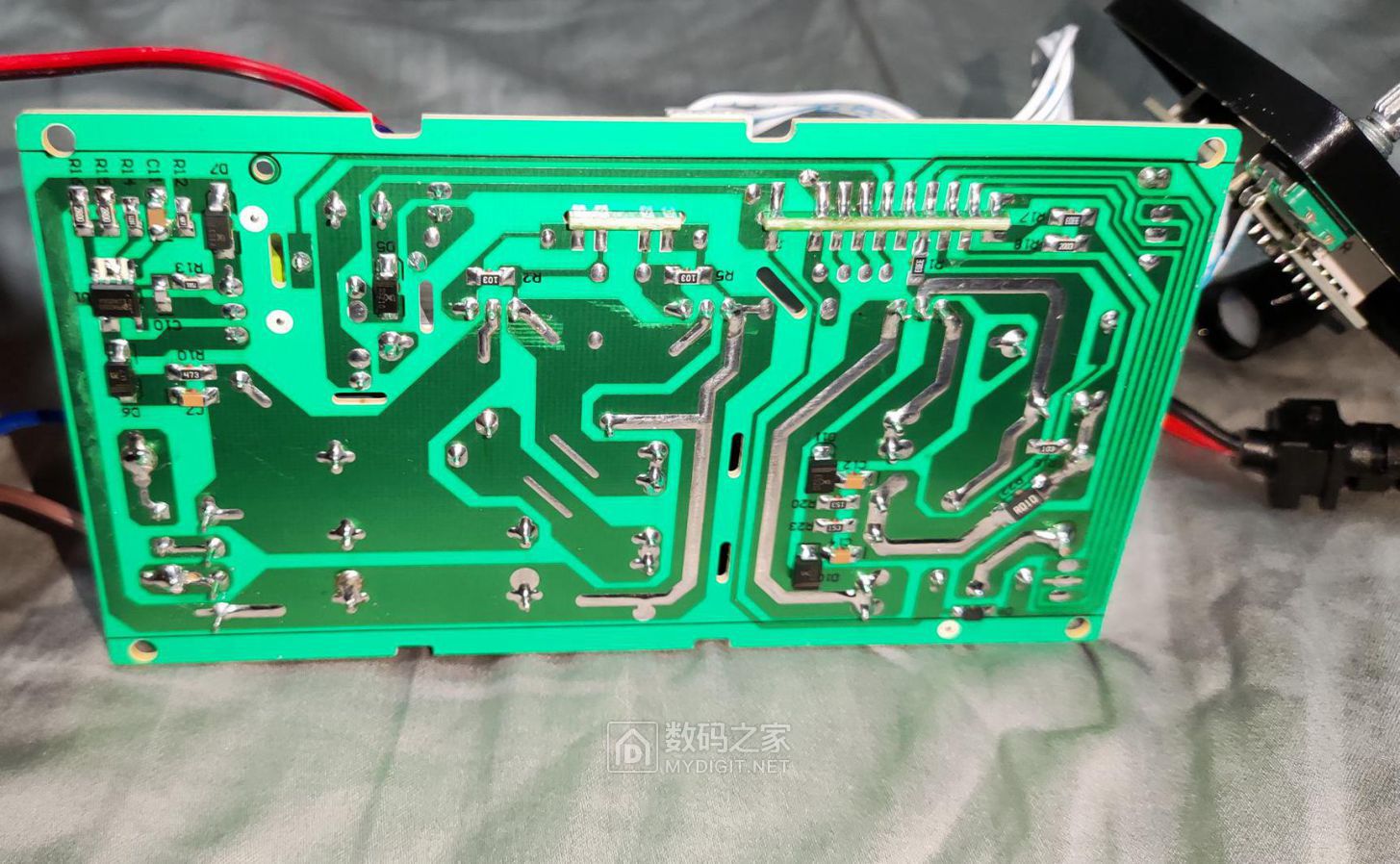

6.小板没刷三防漆，大板底部也没灌胶

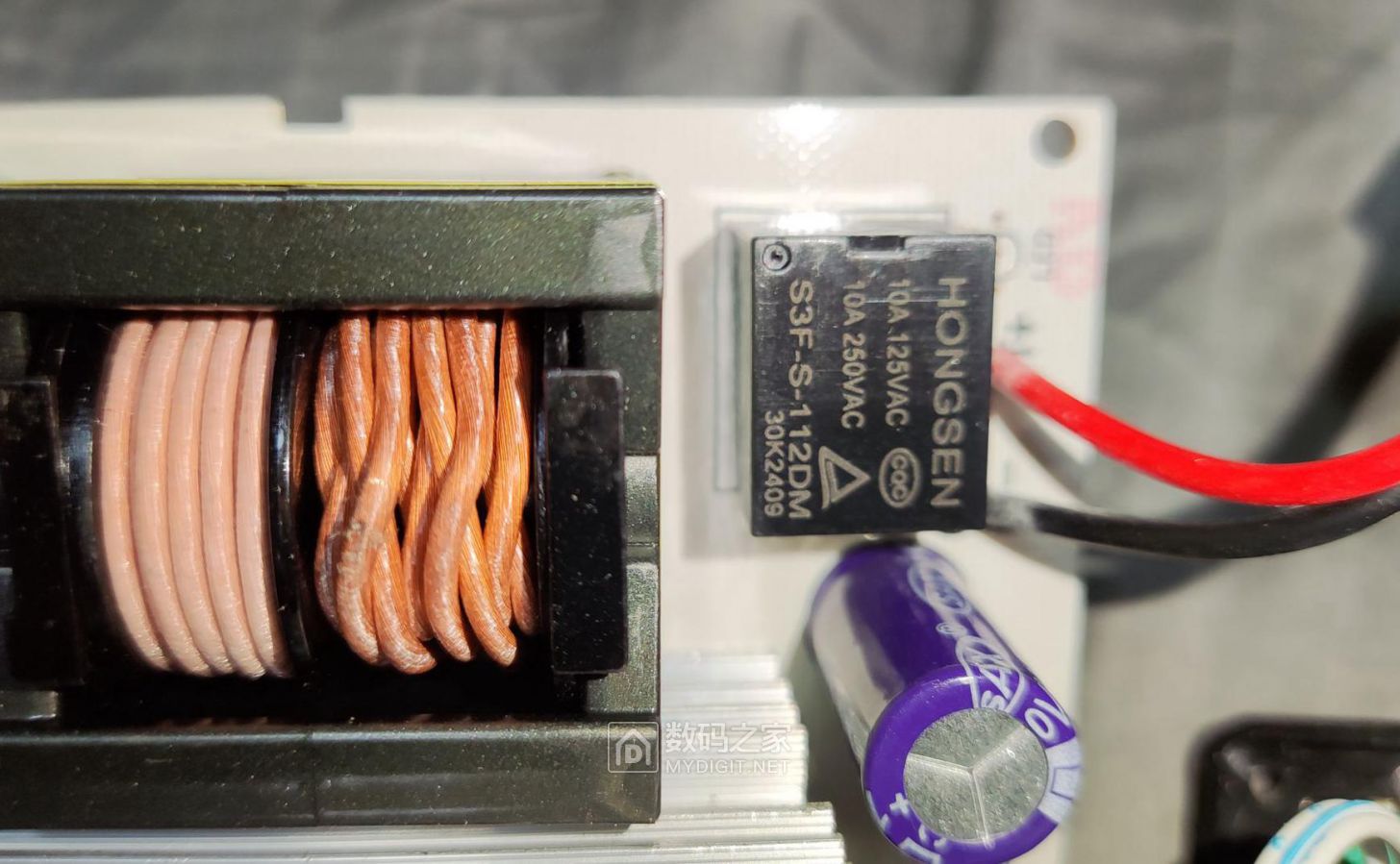

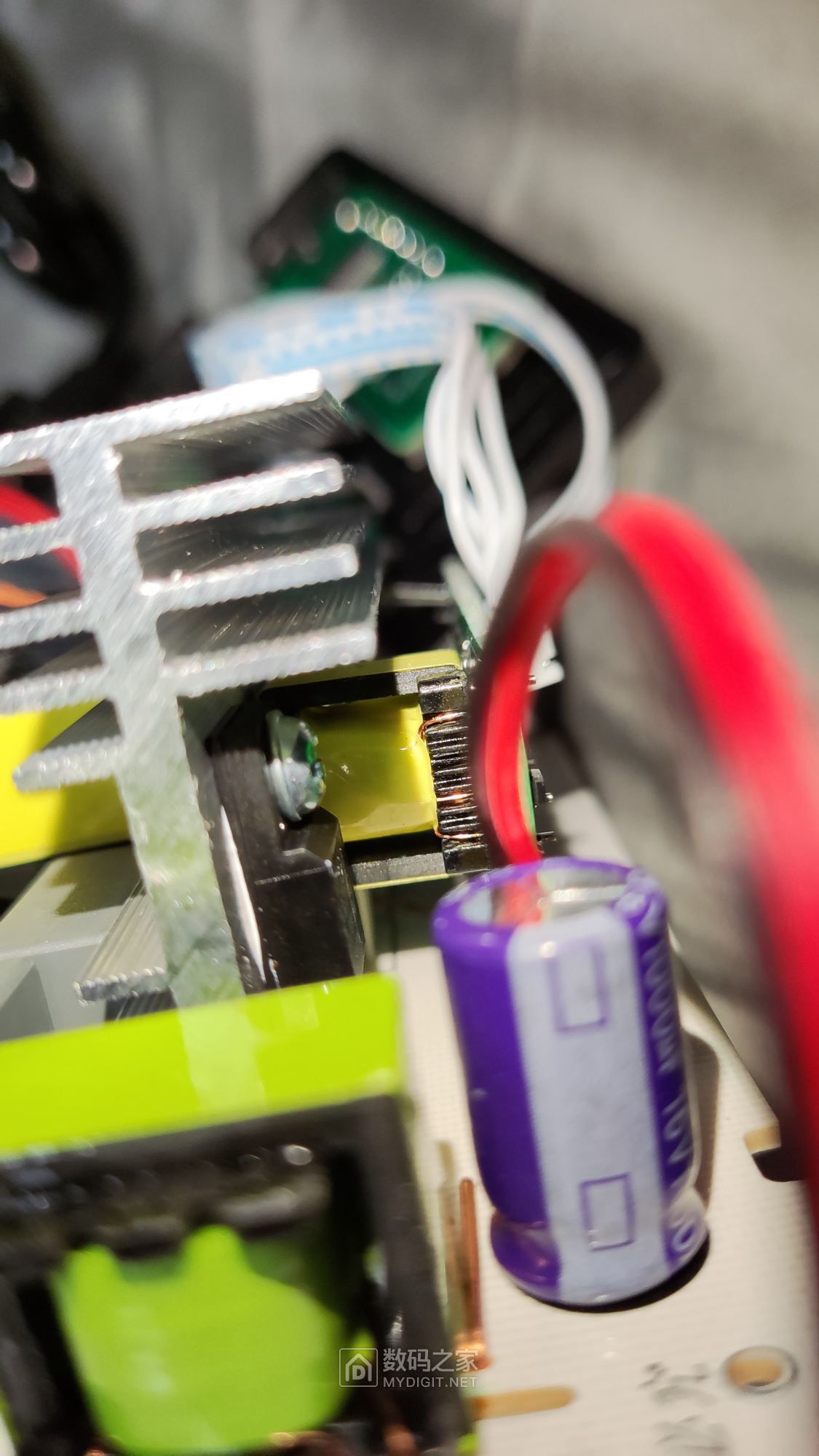

其他望大家指点，就不懂这个主线圈，上面有2种缠法的铜线，首次见到

没良心的 · 发表于 2024-12-7 22:19:40

这个变压器确实很别致啊

充电器总体做工看着挺不错的

zsljm · 发表于 2024-12-7 22:29:14

充电器可以呀

fqazwsx12 · 发表于 2024-12-7 22:34:01

磷酸铁锂电的电压要低一点吧？

我望云 · 发表于 2024-12-7 22:50:16

这个品牌21V电动工具的电源不怎么样

xxwwmm2017 · 发表于 2024-12-7 23:01:40

全数字智能充电器，有高大上的感觉。

yylvls · 发表于 2024-12-7 23:13:51

掉电53是正常的。磷酸铁锂是这样的。

银河哥哥 · 发表于 2024-12-7 23:22:20

不错

xfai · 发表于 2024-12-8 00:16:17

内部挺做工不错

leslie发 · 发表于 2024-12-8 00:43:53

交叉绕法，，可以降低分布电容

wy71h · 发表于 2024-12-8 00:53:13

王氏WX · 发表于 2024-12-8 07:17:45

220V端，也没见有抗干扰滤波元件呀？

tslaozhang · 发表于 2024-12-8 08:08:41

看样子还行啊

cba828282 · 发表于 2024-12-8 08:22:28

做工真不错

壹筒江湖 · 发表于 2024-12-8 08:46:12

怎么还有电位置调节？看上去像个焊台一样

yiguangqiang · 发表于 2024-12-8 08:59:10

貌似高大上啊，还带电压电流指示，电流还可与调节。。。
这分明就是一个可调电源啊。

ly0166225 · 发表于 2024-12-8 09:53:06

用料不错，比不少充电器好

YAORONGBAOBAO · 发表于 2024-12-8 10:11:19

看做工用料还真不错。

panmouse · 发表于 2024-12-8 10:22:44

用料足，做工讲究，11楼所言极是！

weln2016 · 发表于 2024-12-8 10:40:00

很多充电器变压器都是这种
