玩玩示波器的xy模式，看看这些图形你都试过没

人艰不拆了

哈哈，这个早实验的，最近看到那个示波器XT模式显示动画
真的很震撼，其实那个我也网上看到过，只是最近才知道是怎么实现的，
这个咱做不了，做些简单的

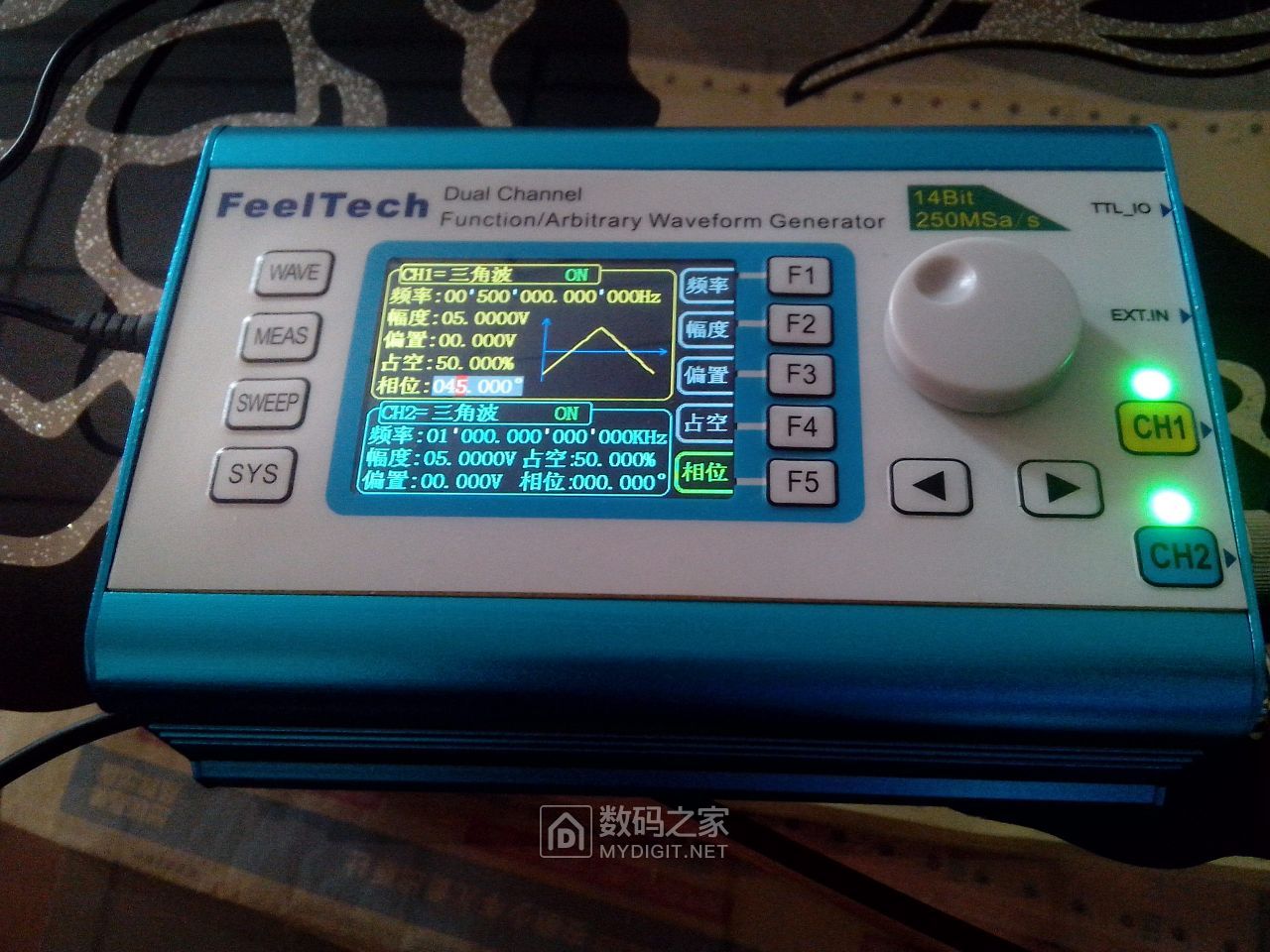

一般来说，必须有双输出信号源才行

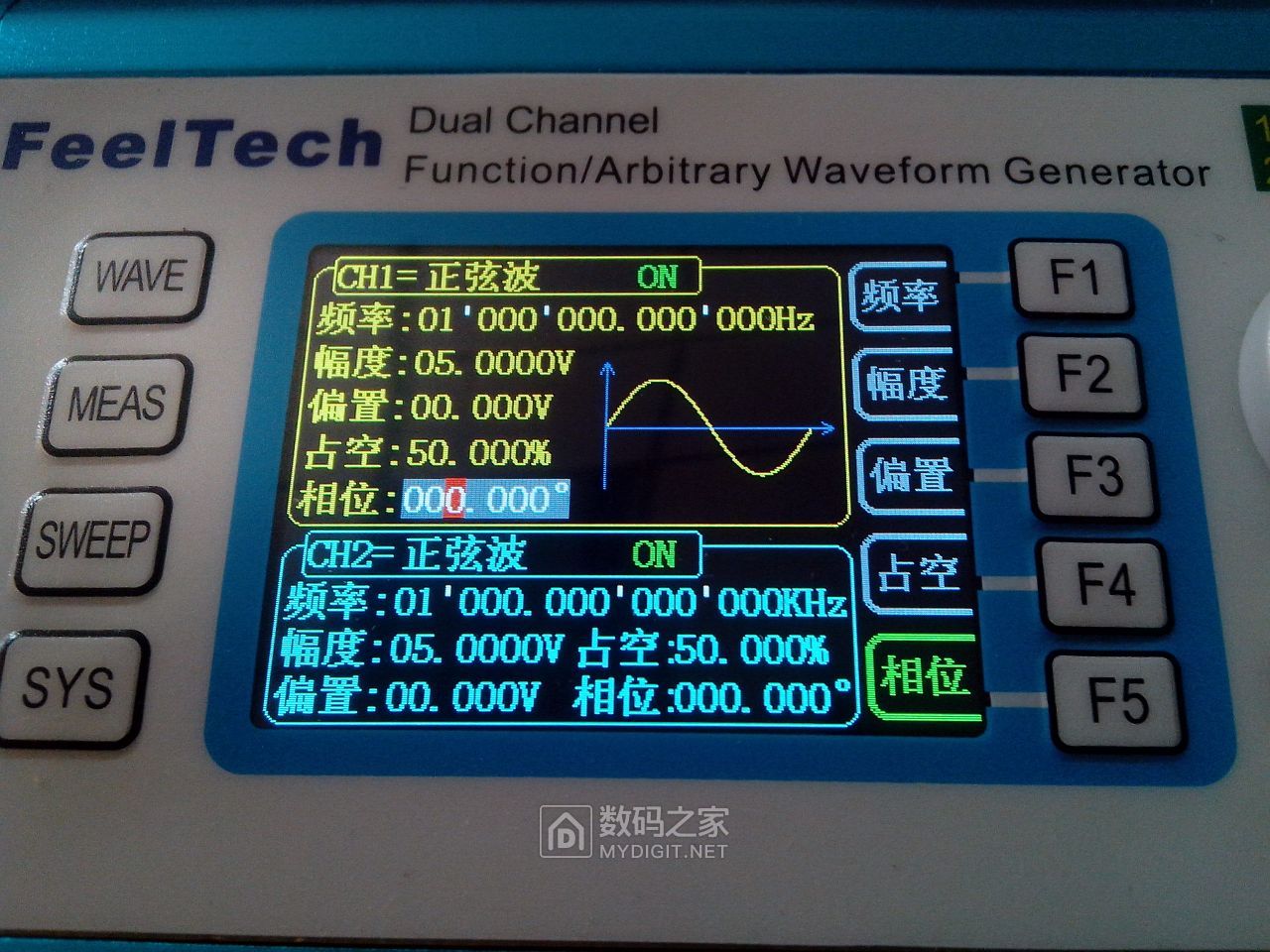

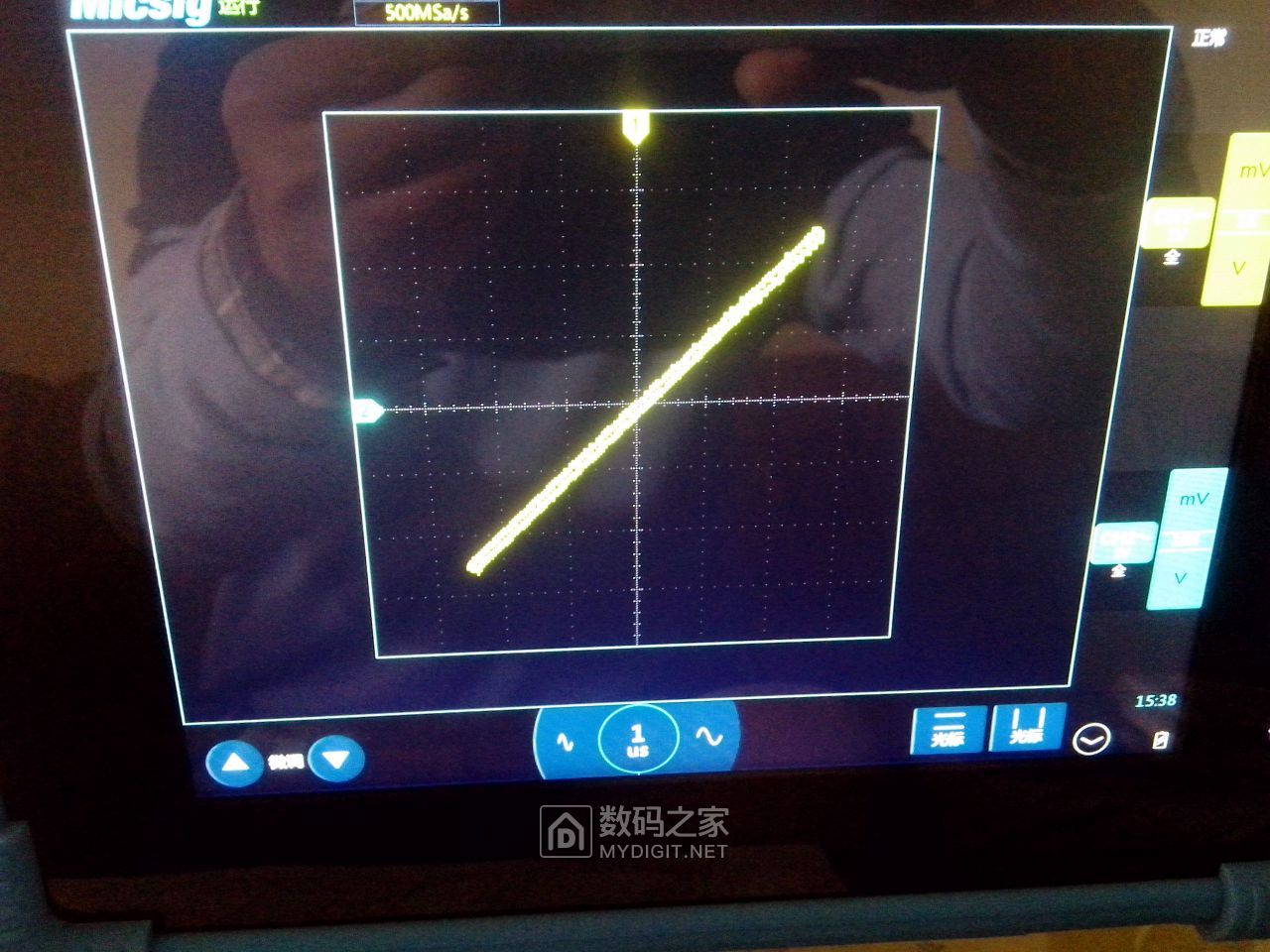

两个信号同频率，同相位与同幅度时的xy显示，应该是直线吧
我这个有点偏差啊

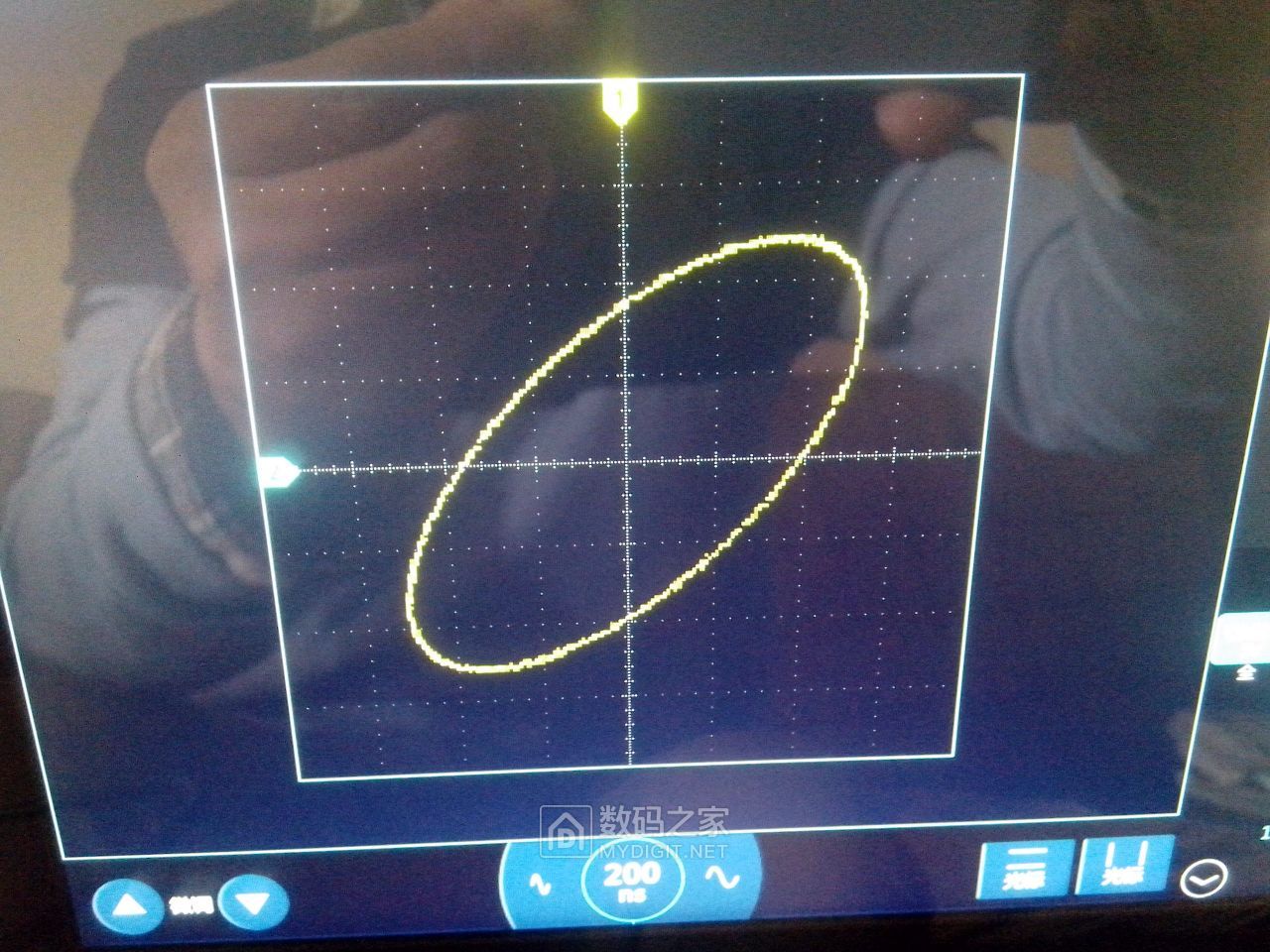

两个信号同频率，相位差15度与同幅度时的xy显示，




两个信号同频率，相位差45度与同幅度时的xy显示，



两个信号同频率，相位差75度与同幅度时的xy显示，

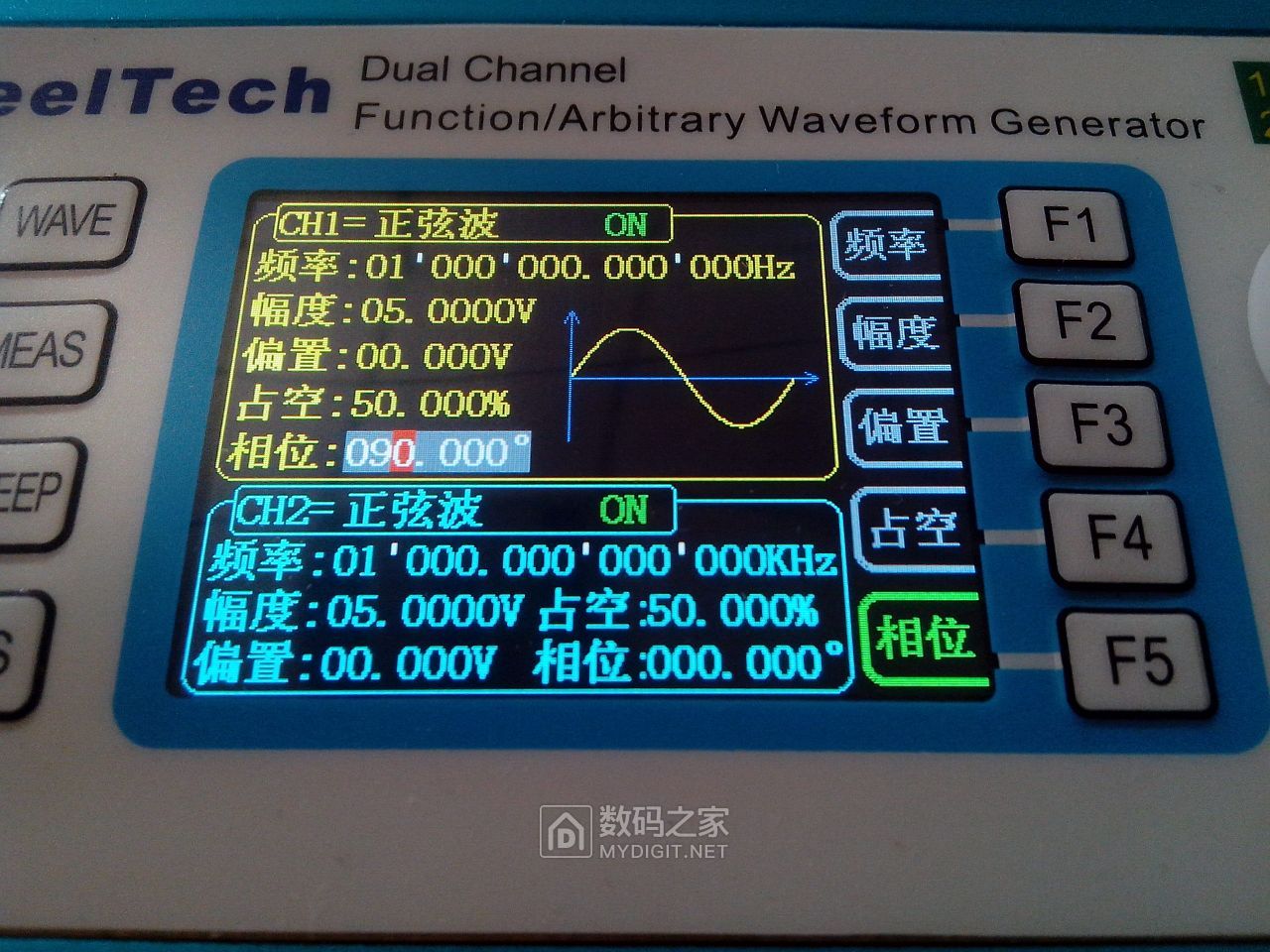

两个信号同频率，相位差90度与同幅度时的xy显示，

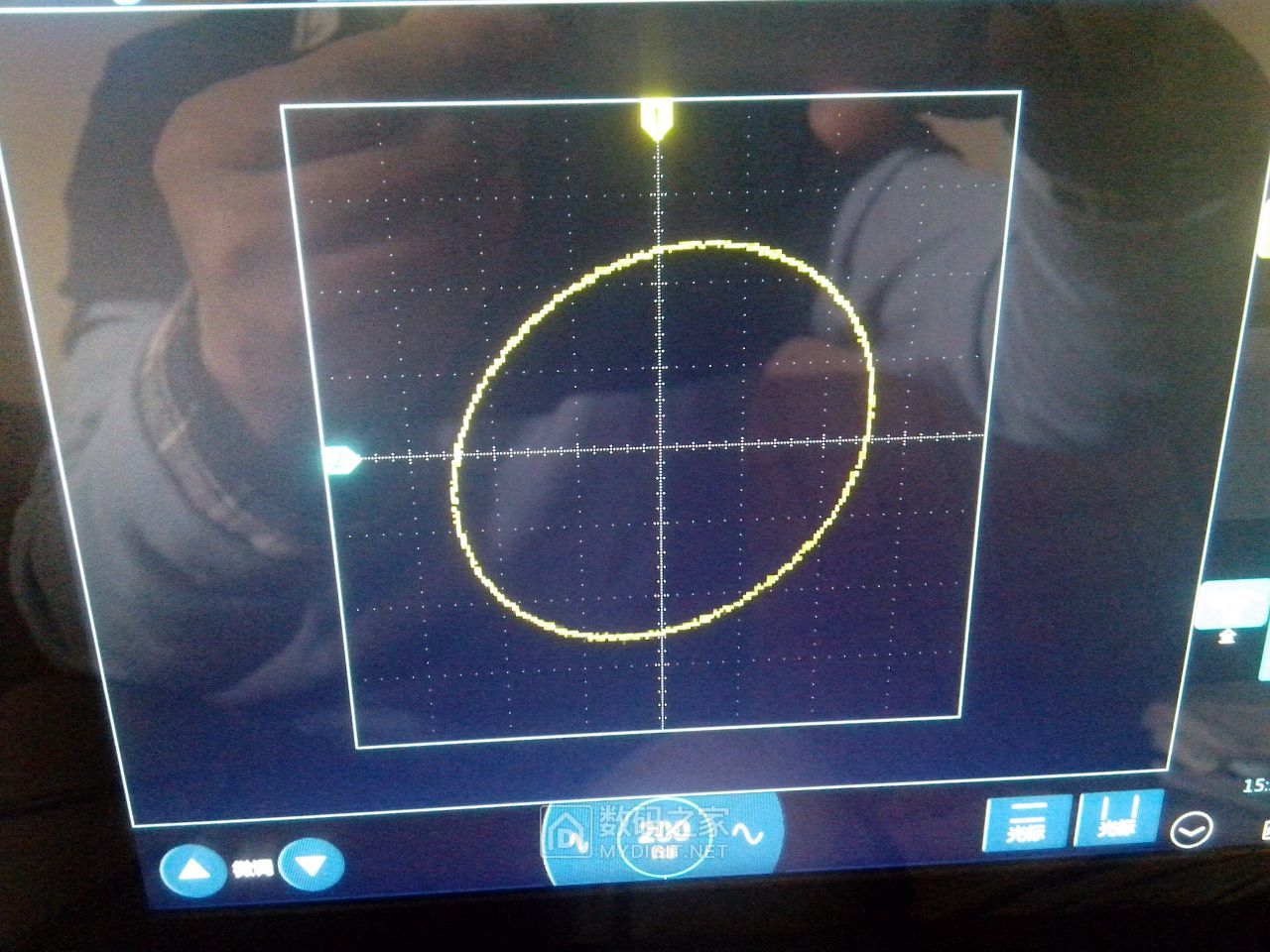

似乎不是很圆啊

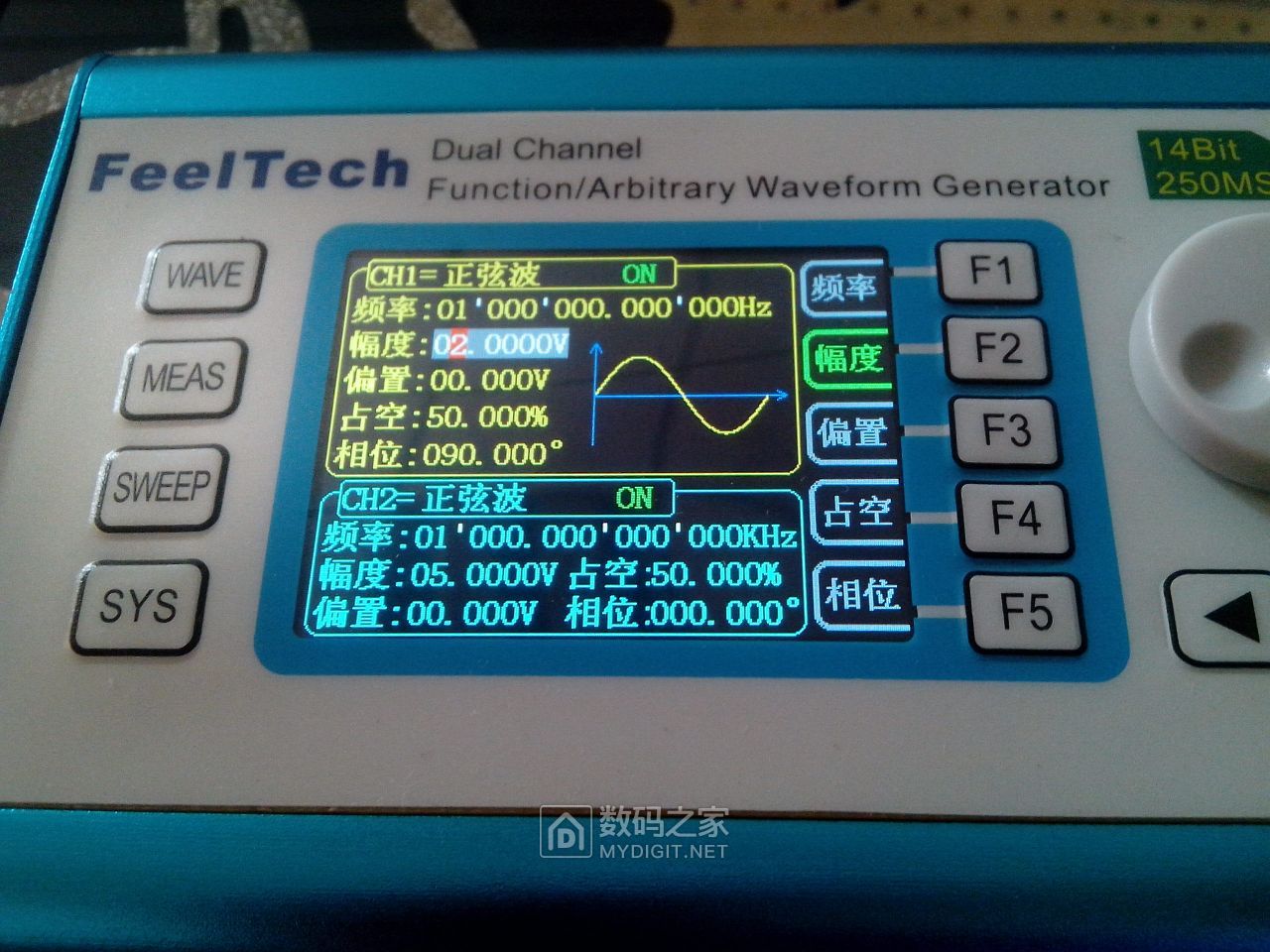

改变一个通道幅度，形状会轴向压扁或拉长
可见垂直方向是第一通道

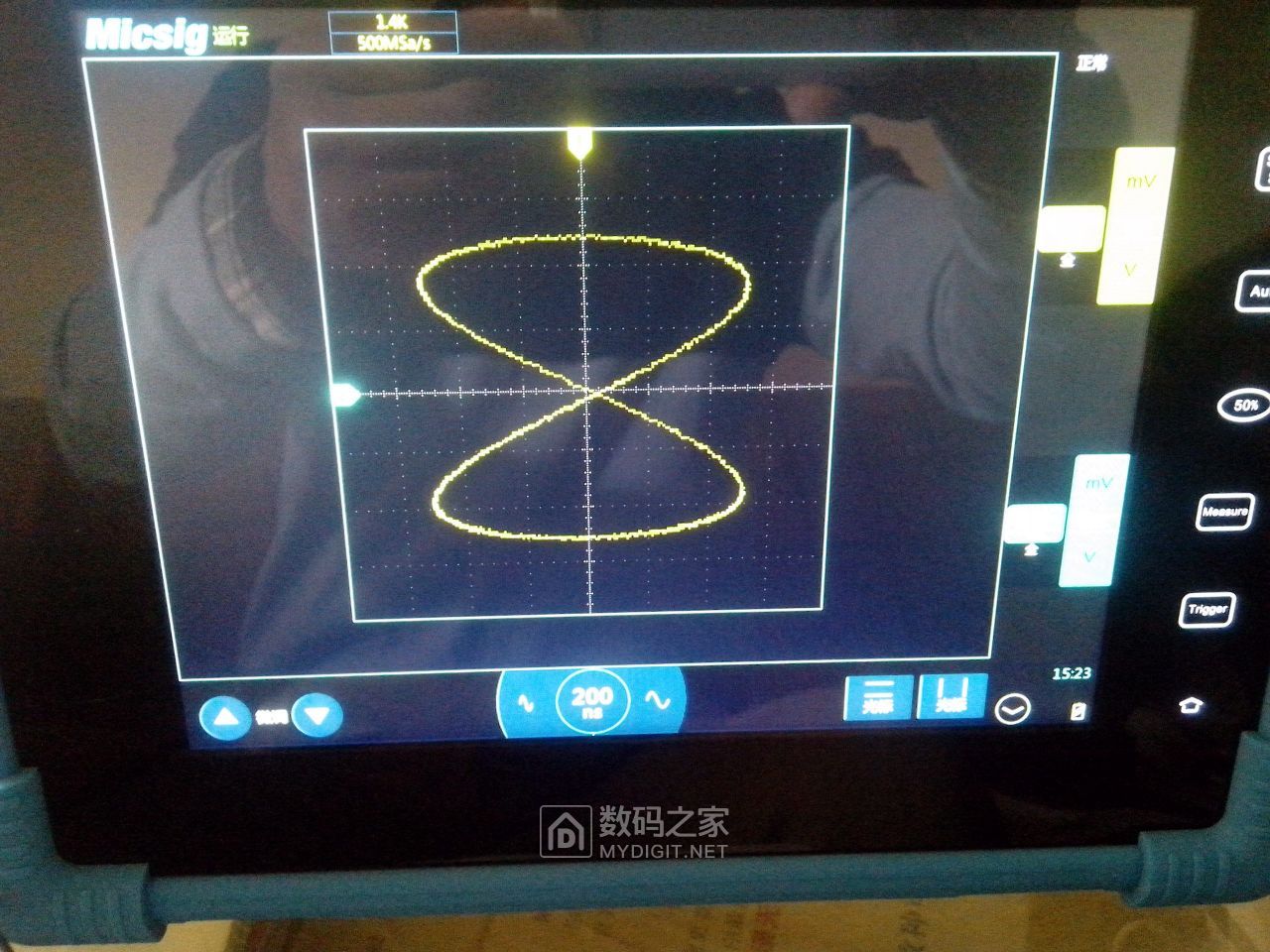

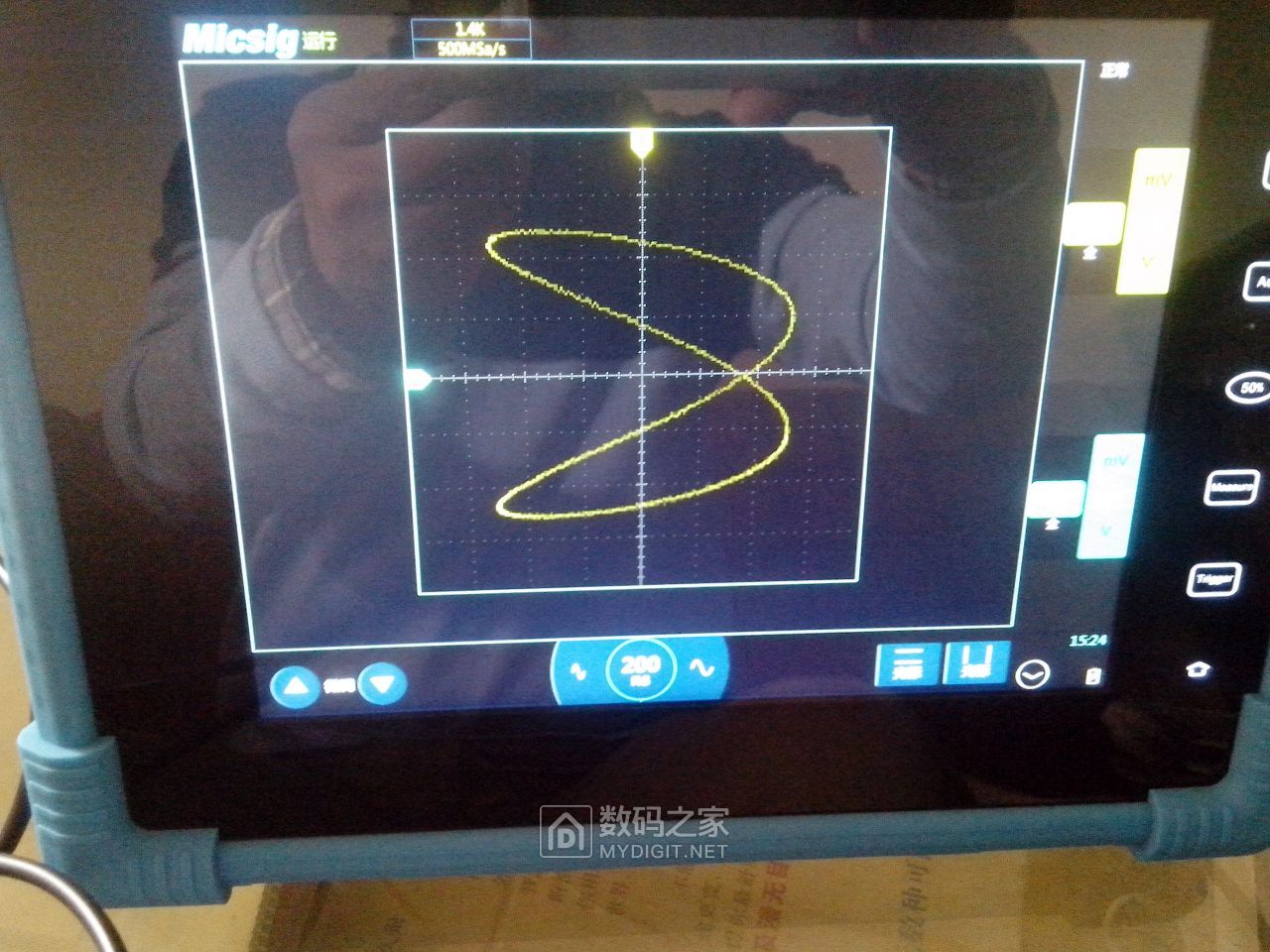

怎么输出8字，改变第二通道频率为第一通道2倍



改变相位差20度，扭曲8字



30度

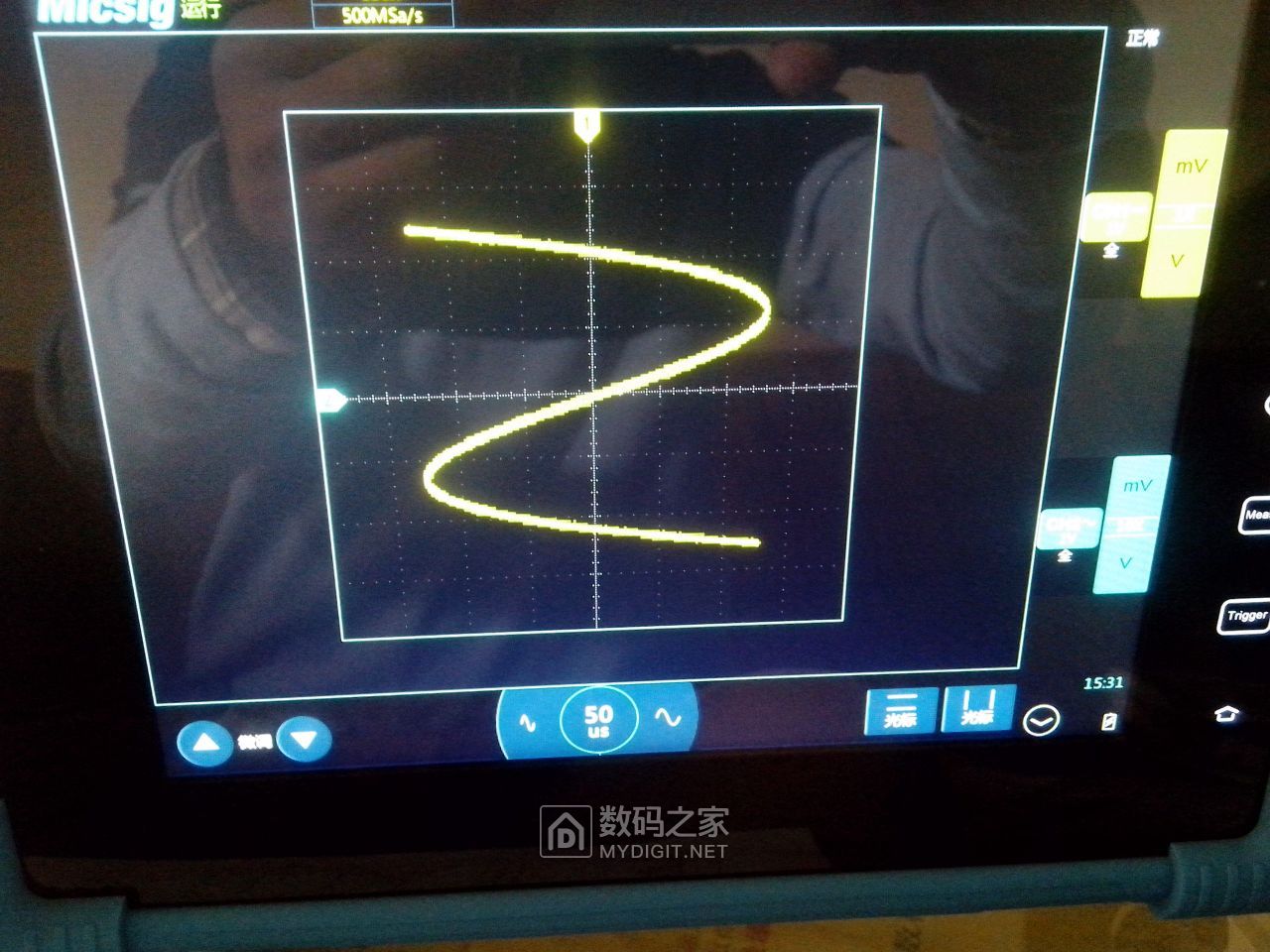

这叫什么形状呢


是使频率差3倍

佐罗的经典标志啊

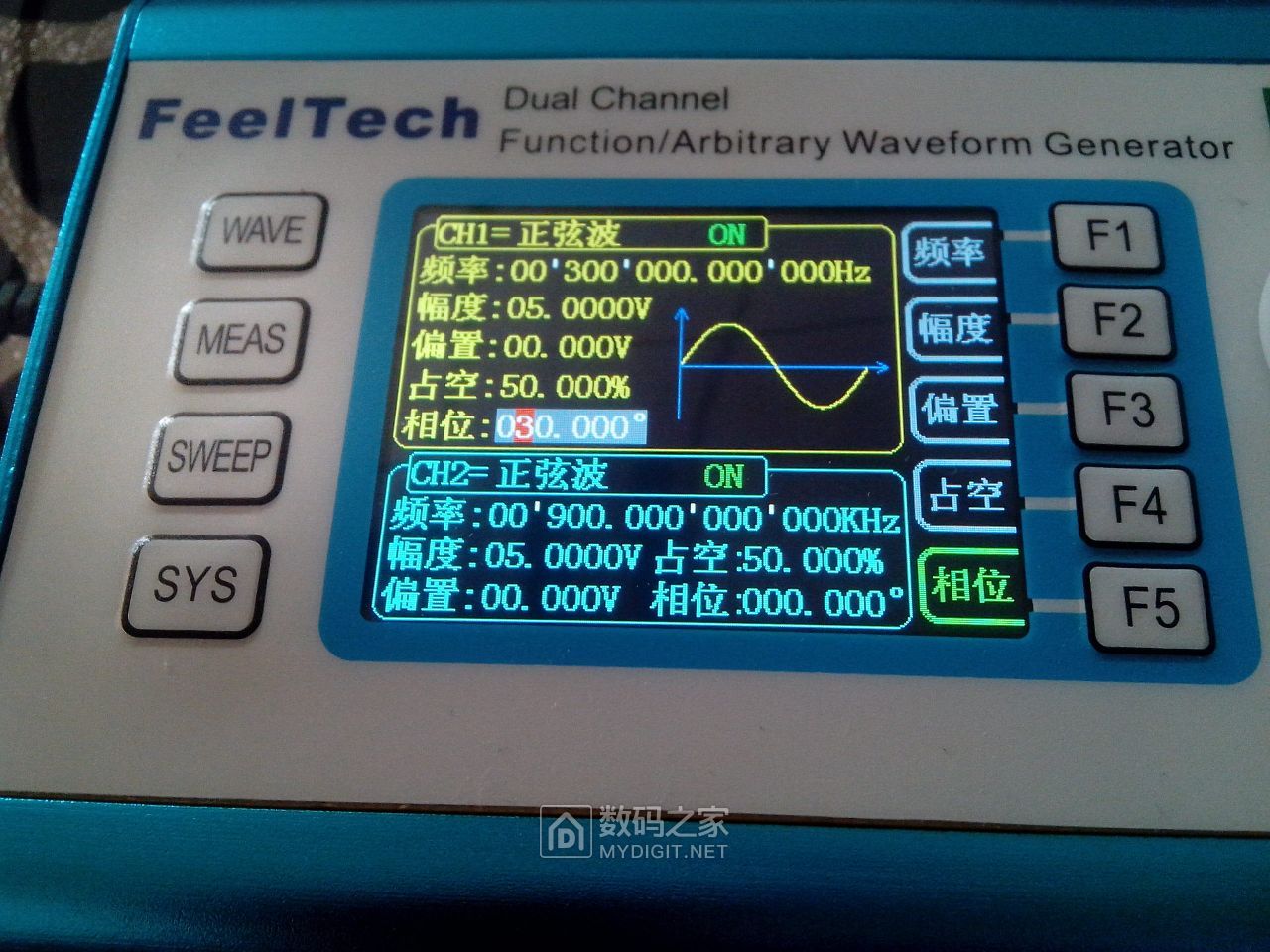

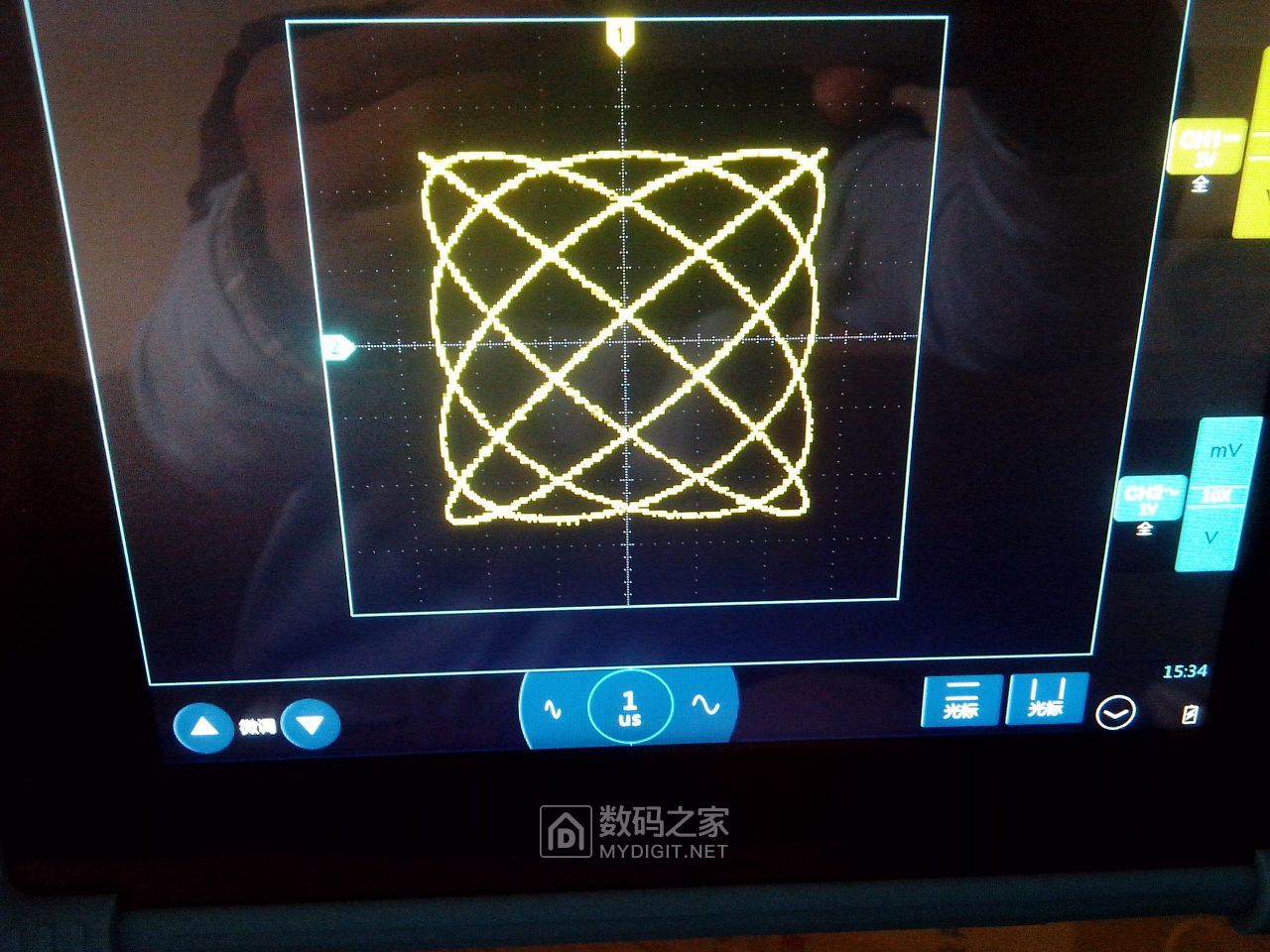

频率比8:9

鱼眼透镜的感觉


这个大家自己试试，频率比是多少吧

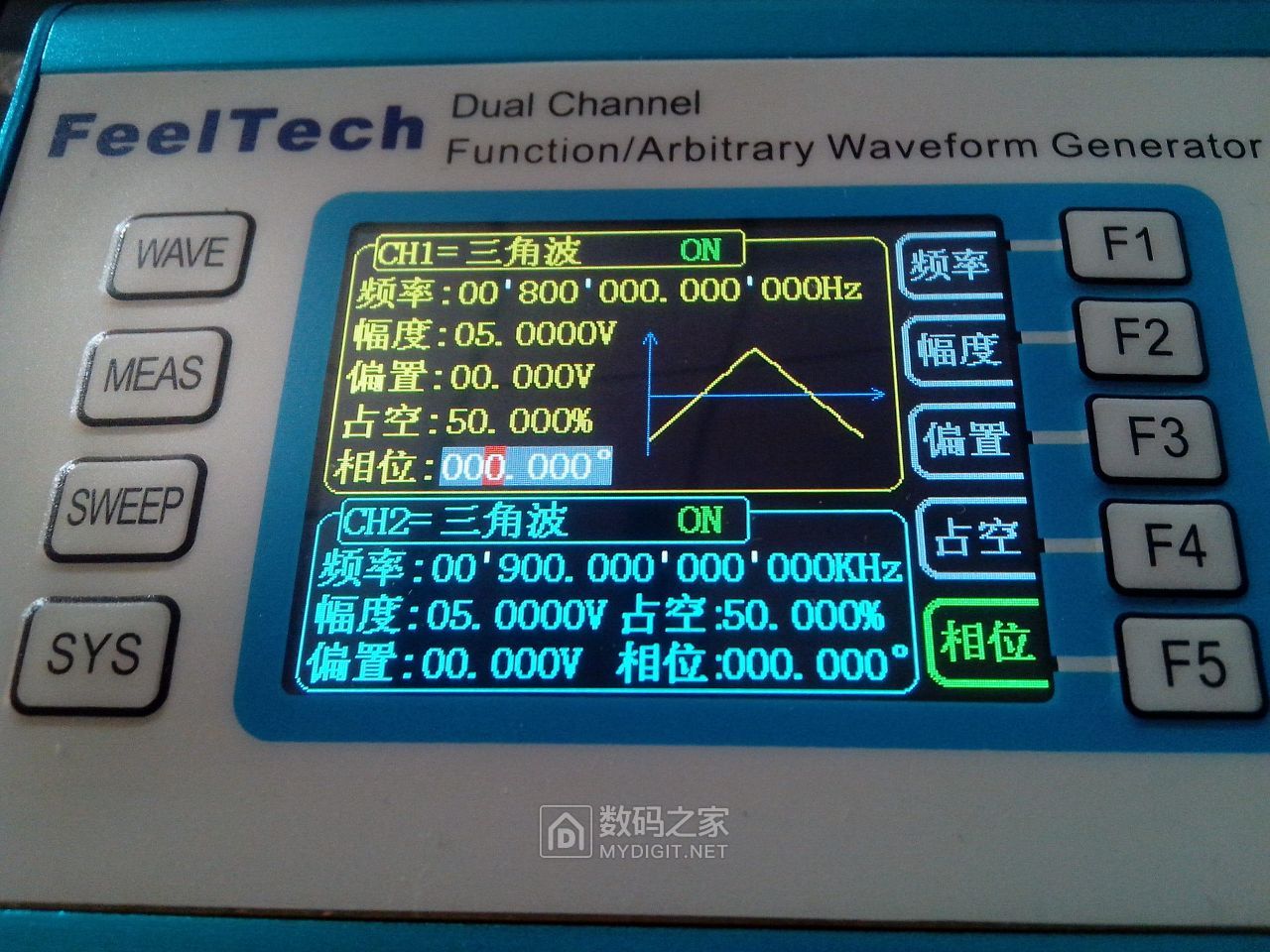

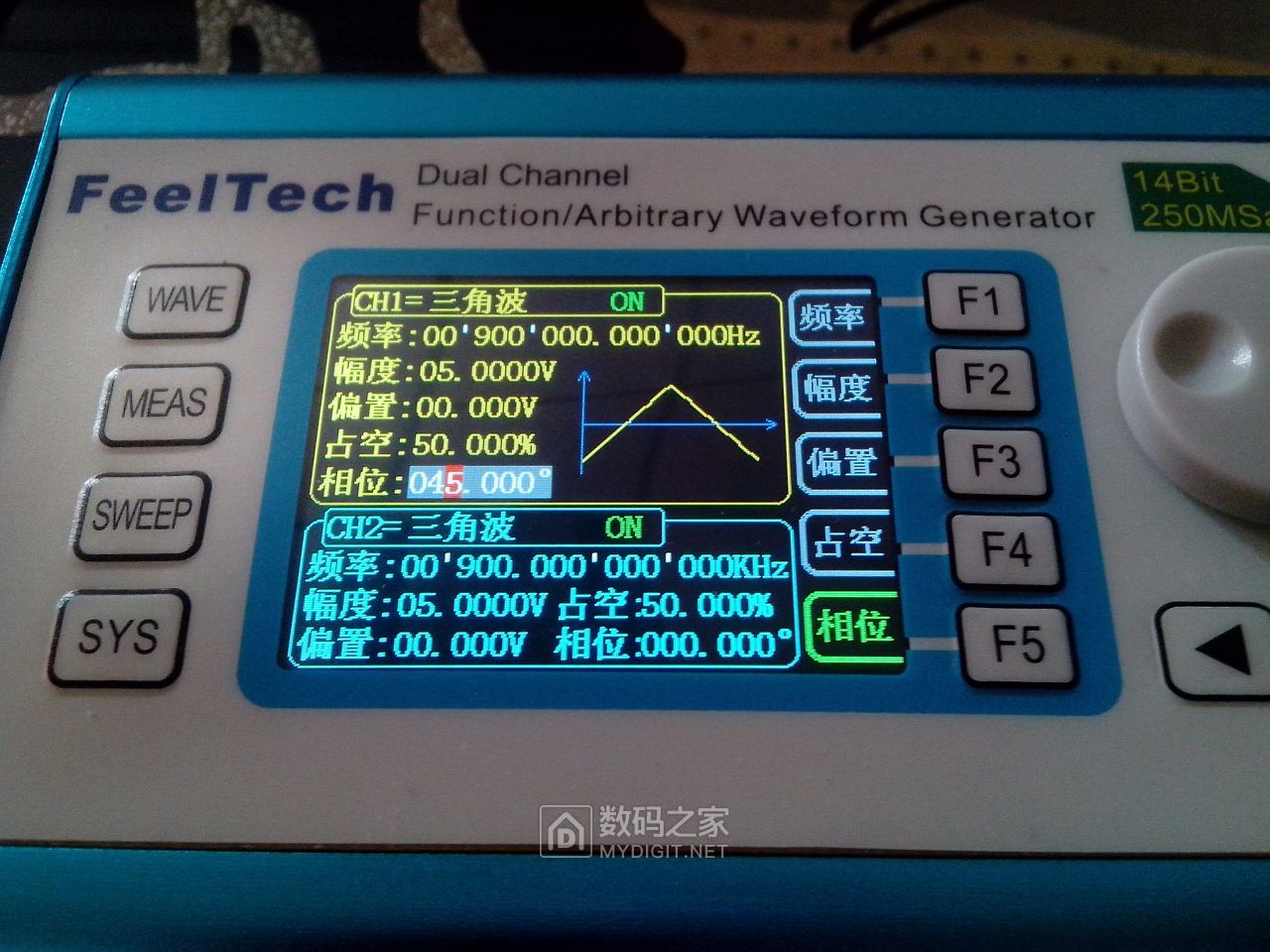

三角波其实也可以的

有点中国结的意思

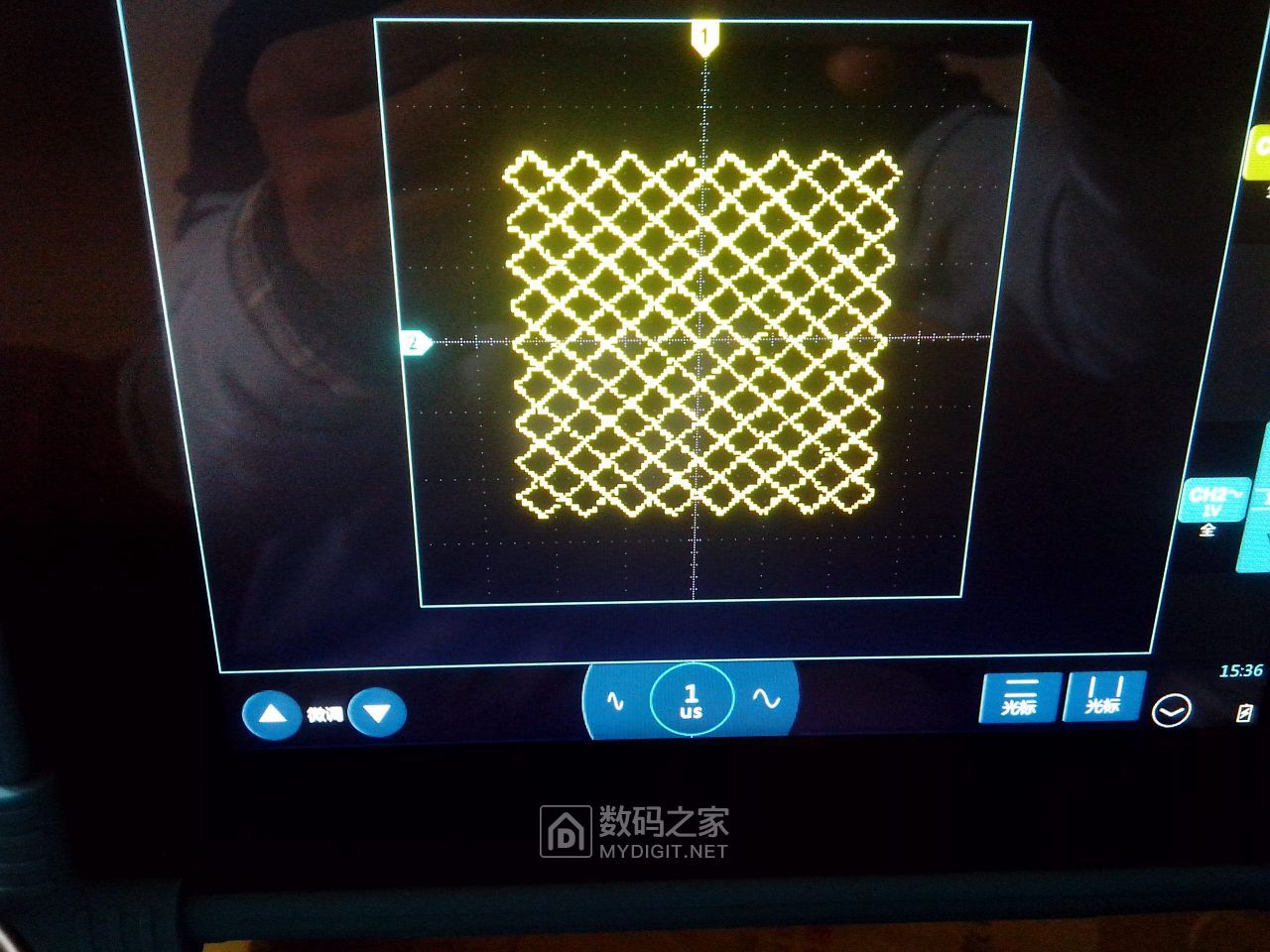

铁丝网


频率1:1:1，哈哈调和油，相位差90度

正方形


相位差15度

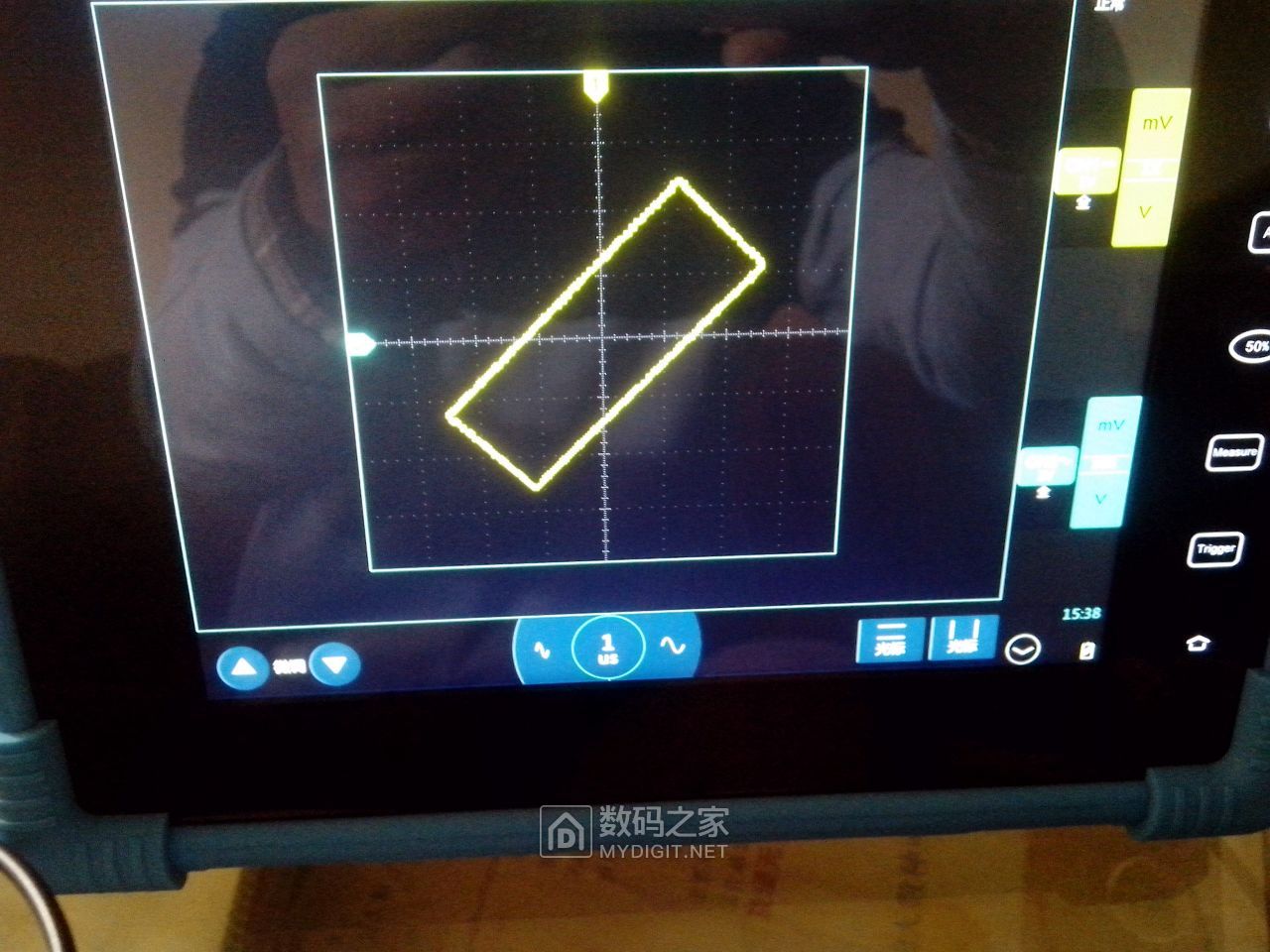

长方形


相位差0度，应该是斜直线


频率差一倍

这个其实就是直线8

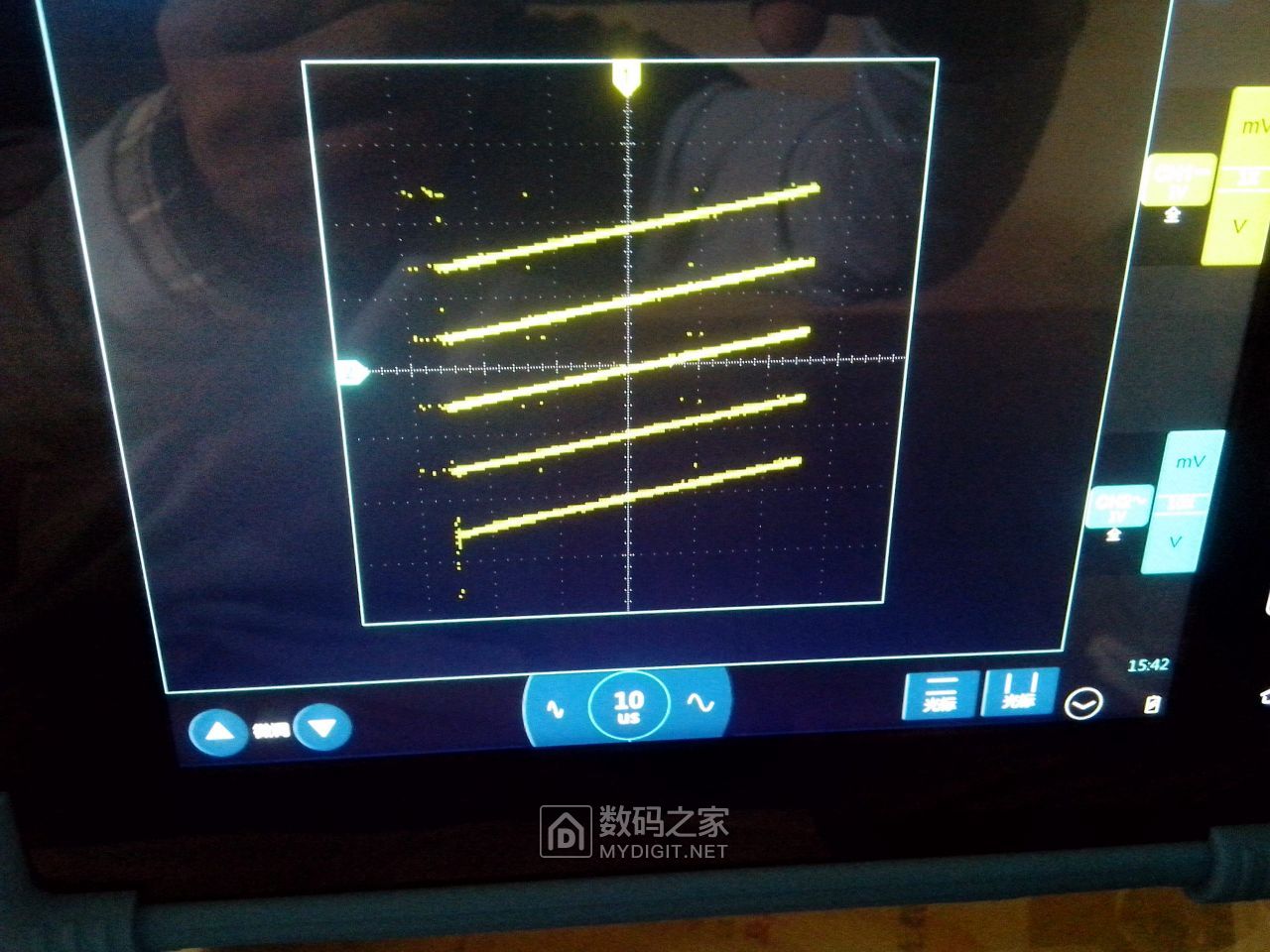

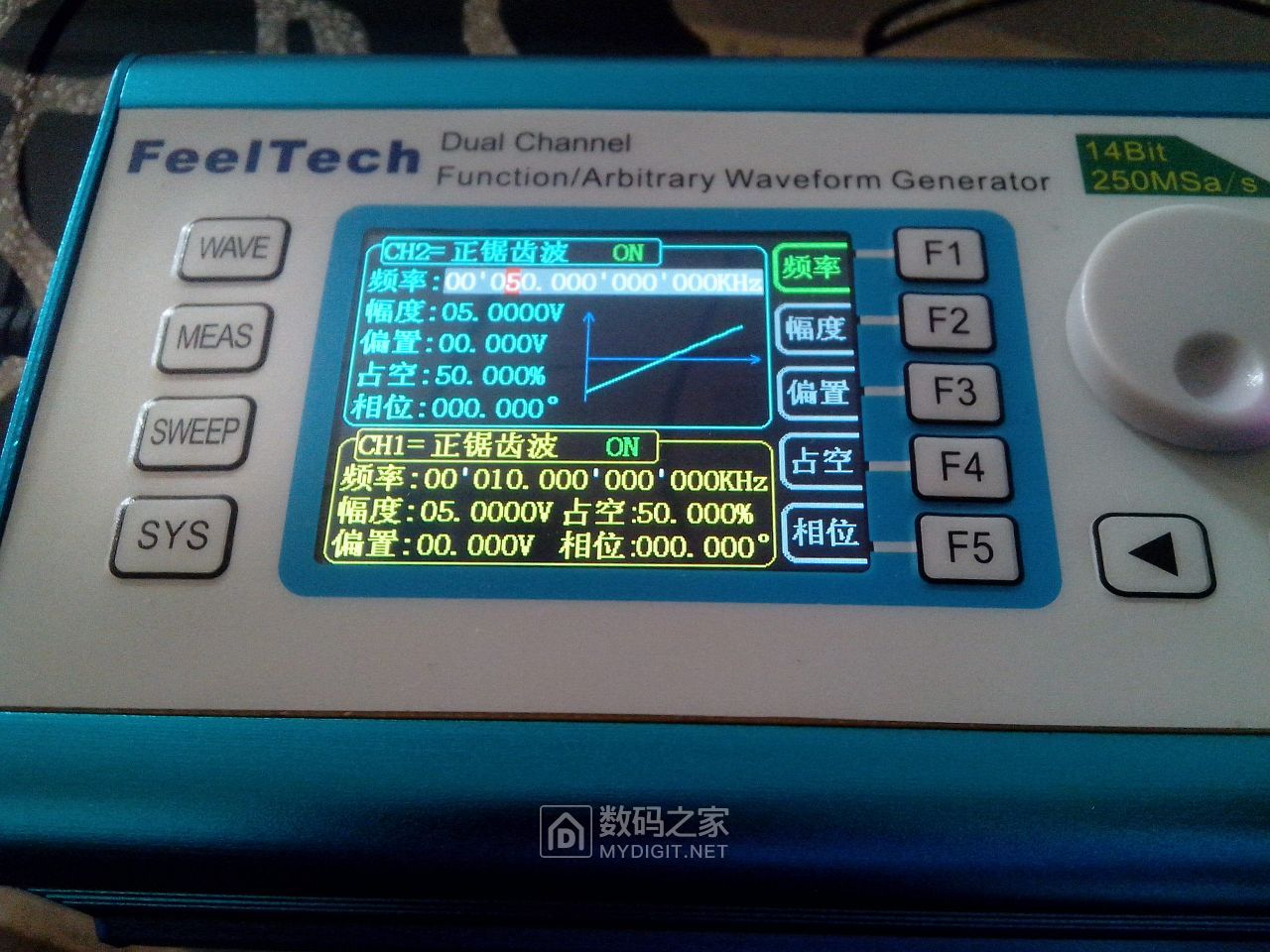

至于锯齿波

是这样的，剩下波形就没测试了


玩玩还行，实际似乎没什么用处了

温力口

谢谢分享。这叫李育沙图形，一个已知的波形再叠加一个未知的波形，从图形上可以判断未知波形的频率和波形，很早就玩过了。。。。。。。。:titter:

人艰不拆了

温力口 发表于 2019-3-22 08:38
谢谢分享。这叫李育沙图形。

哦，原来叫——鲤鱼杀啊，多谢温总，温总是不是叫——温柔杀啊:titter:

温力口

谢谢分享。。。。人奸同学的科研精神大大的表扬。。。。。。:victory::victory:

ybjun

设备真先进，没玩过

人艰不拆了

ybjun 发表于 2019-3-22 08:58
设备真先进，没玩过

哈哈，我只是买最基础的，贵的买不起，没什么先进的，:sweat:

李志路

之前看过一个  多种图形连续变化视频  很是奇特:lol:

人艰不拆了

李志路 发表于 2019-3-22 09:41
之前看过一个  多种图形连续变化视频  很是奇特

可能是一路信号是扫频输出的吧:loveliness:

李志路

人艰不拆了 发表于 2019-3-22 10:59
可能是一路信号是扫频输出的吧

https://www.bilibili.com/video/av1709918/

人艰不拆了

李志路 发表于 2019-3-22 12:05
https://www.bilibili.com/video/av1709918/

这个不是，这是用声卡输出的信号i

moontree

这个看着蛮好玩的。

zhkrid

蓝色线这种能显示出来不

人艰不拆了

zhkrid 发表于 2019-3-22 15:39
蓝色线这种能显示出来不

哈哈，反正我不会:sweat:

maskzippy

奸同学真会玩:lol:

人艰不拆了

maskzippy 发表于 2019-3-22 16:40
奸同学真会玩

有二师兄在，哪里有我的出场的机会啊:titter:

qrut

又瞎霍霍，这个信号发生器骗了多少帖了:huffy:

人艰不拆了

qrut 发表于 2019-3-22 17:22
又瞎霍霍，这个信号发生器骗了多少帖了

哈哈，什么叫骗啊，我只是科普一下，专家们可以无视:tongue:
