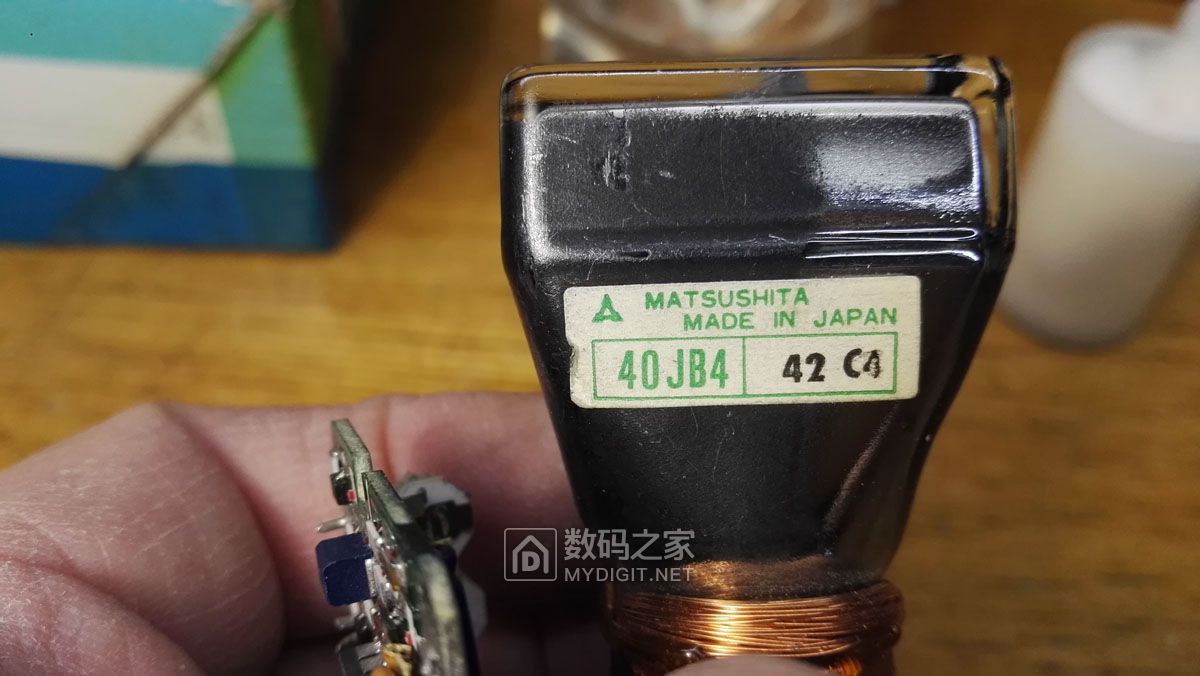

我收集了两种显示屏幕仅仅1.5吋的CRT示波管的示波器，一个是国产的SS-8001A型单踪示波器，另一个是松下的VP-5602A型双踪示波器。国产的机器大概是1980年左右的产品，松下的产品则是更早些年的产品，在松下发布这款机器后我们才开始仿造。 先看看国产的SS-8001A型单踪示波器，它是完全分立原件组成的，但它的1.5吋内刻线、矩形、绿色示波管用的是松下的产品，与松下的VP-5601A型单踪示波器的示波管完全一样。外形尺寸80x130x200mm。它的内部结构、电源配置、外形布置几乎是完全的仿制松下的VP-5601A型单踪示波器，这种示波器的关键元件就是1.5吋的内刻线CRT示波管，它点亮时发出漂亮的绿色荧光。

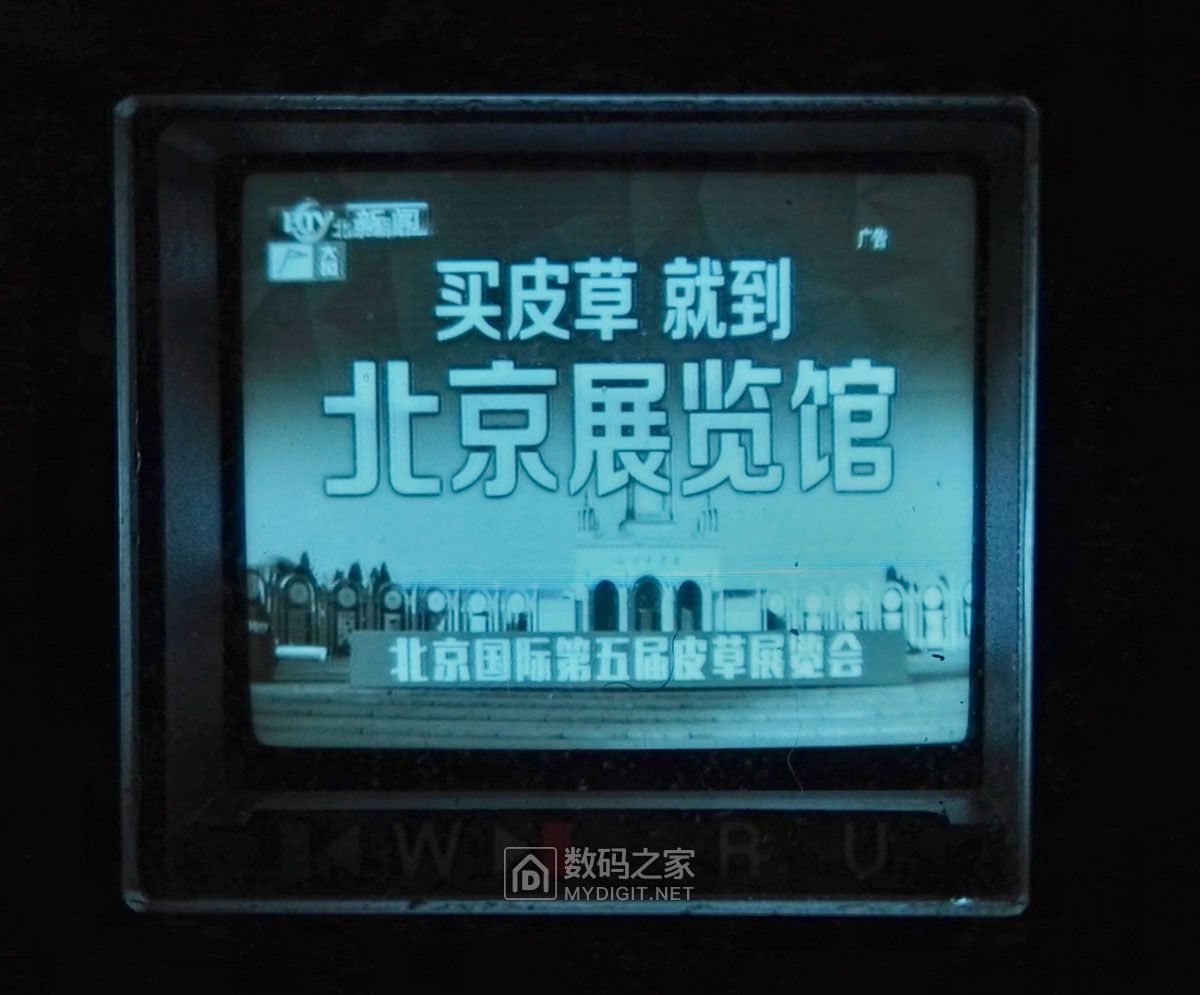

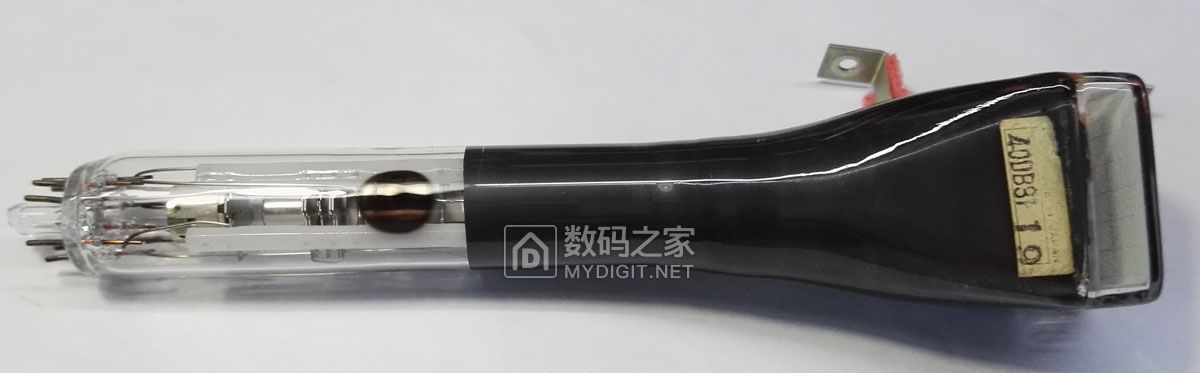

下图是这种1.5吋示波管与摄像机寻像器上1.5吋显像管的外形对比：
作为仪器用的示波管，虽显示面积与用于摄像机的显像管屏幕面积一样，但示波管的长度比显像管要长一些，作为静电偏转的示波管，偏转角比较小，失真小精度高。而电磁偏转的显像管，整体比较短，偏转角比较大，点亮多为白色，用于图像显示：

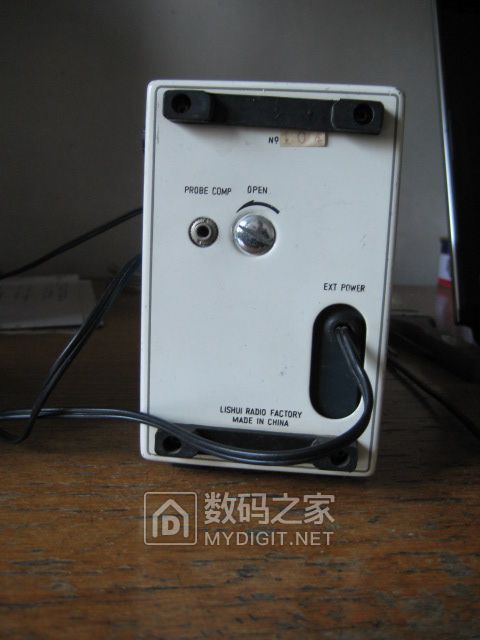

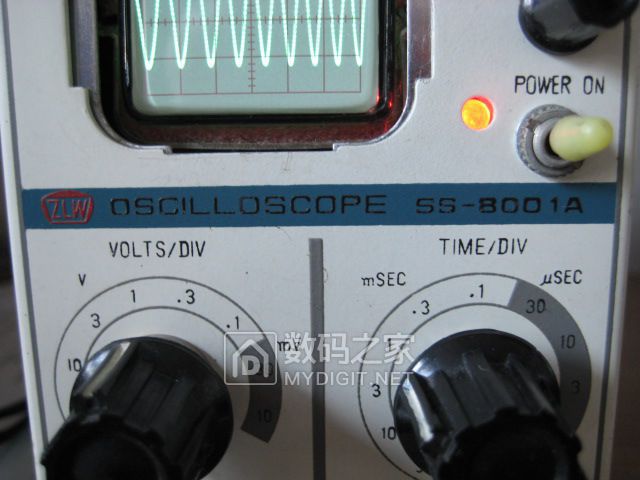

国产的SS-8001A型单踪示波器外形如下图：
这款国产机器的内部结构如下图：

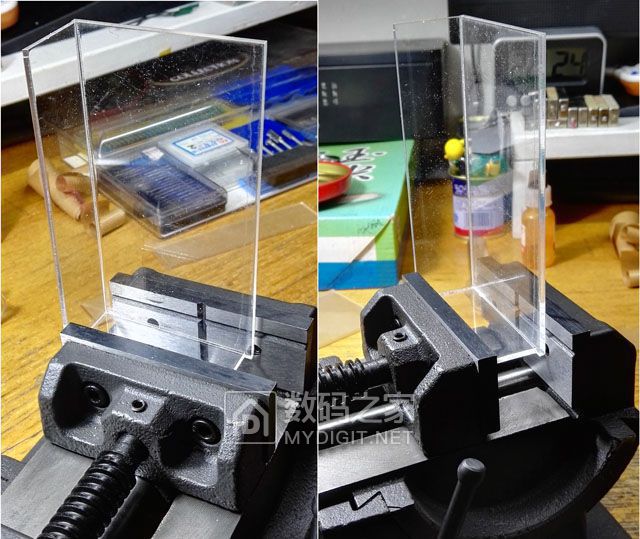

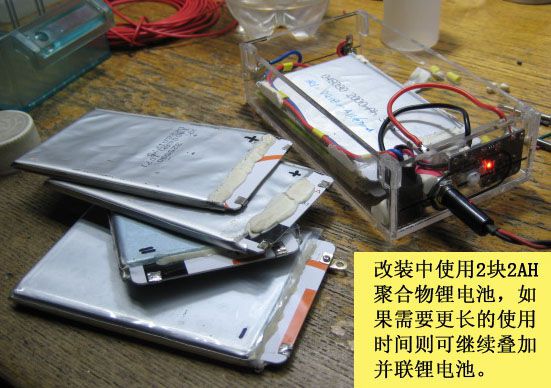

这台示波器的供电是交直流两用的，原设计交流时用6V稳压电源，直流供电用6V的免维护铅酸电池。现在我们可以用锂电池来给它供电，下图是自制的锂电池：

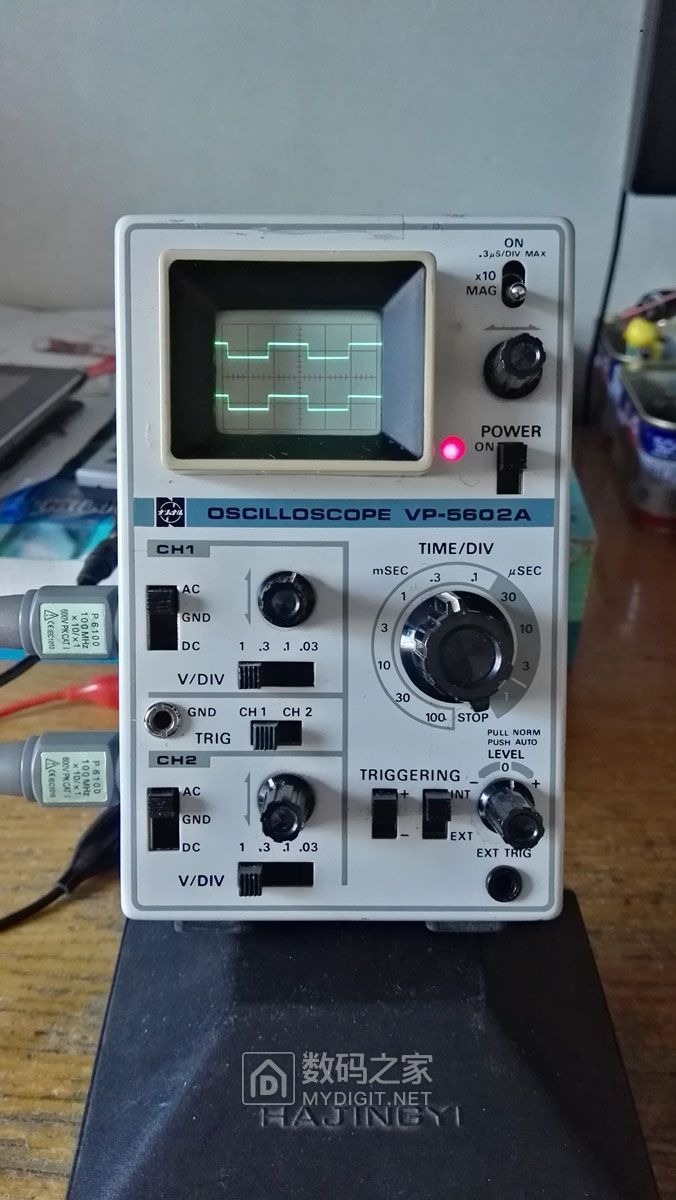

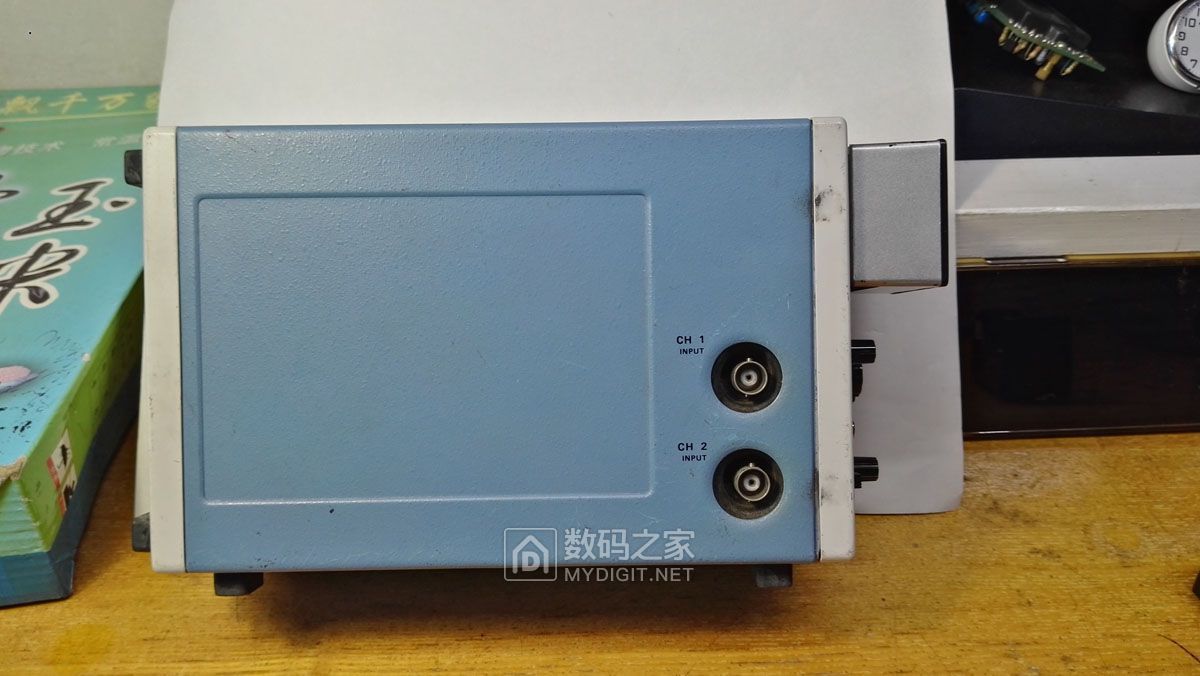

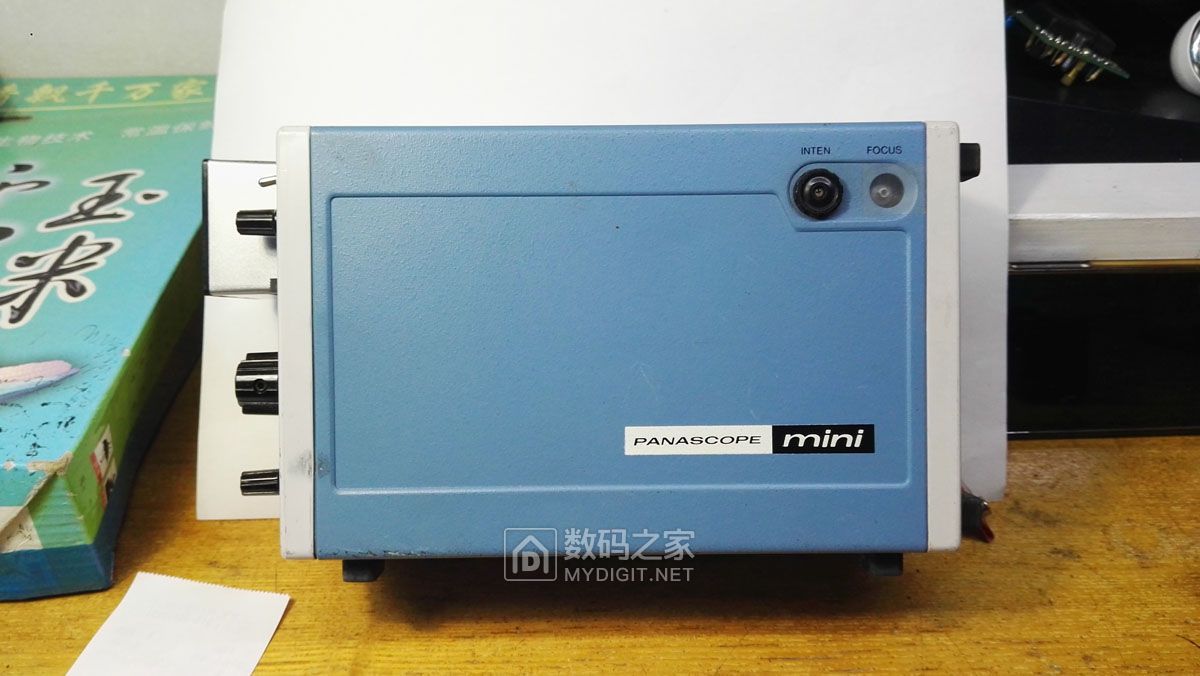

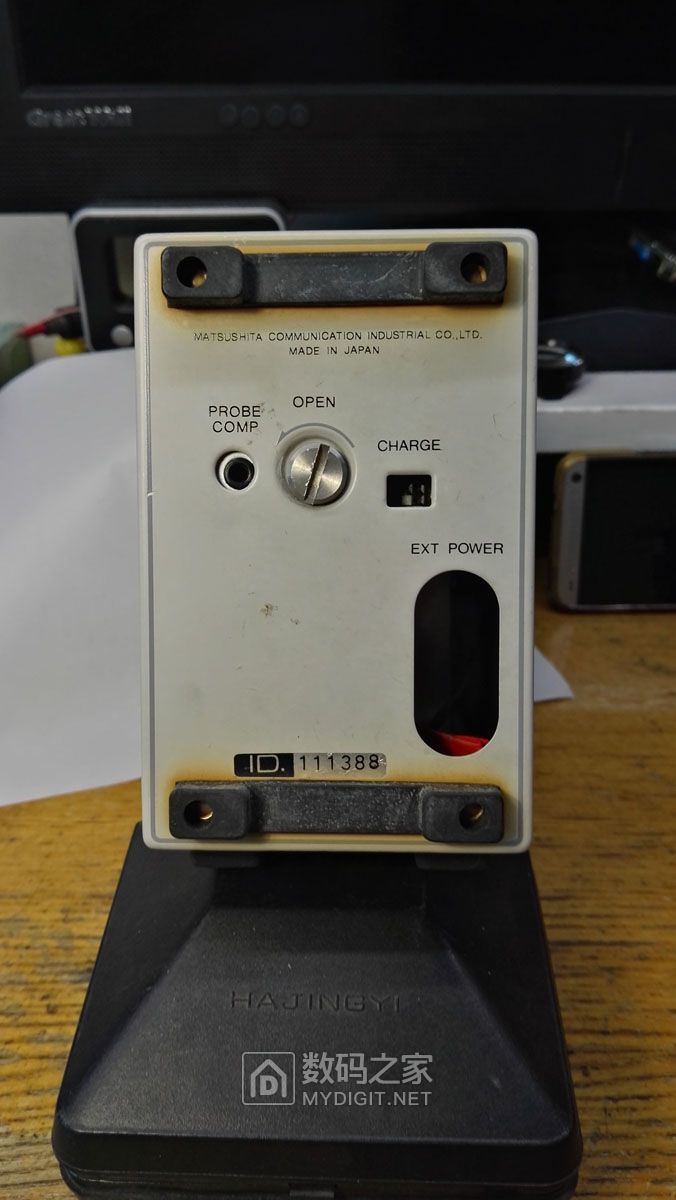

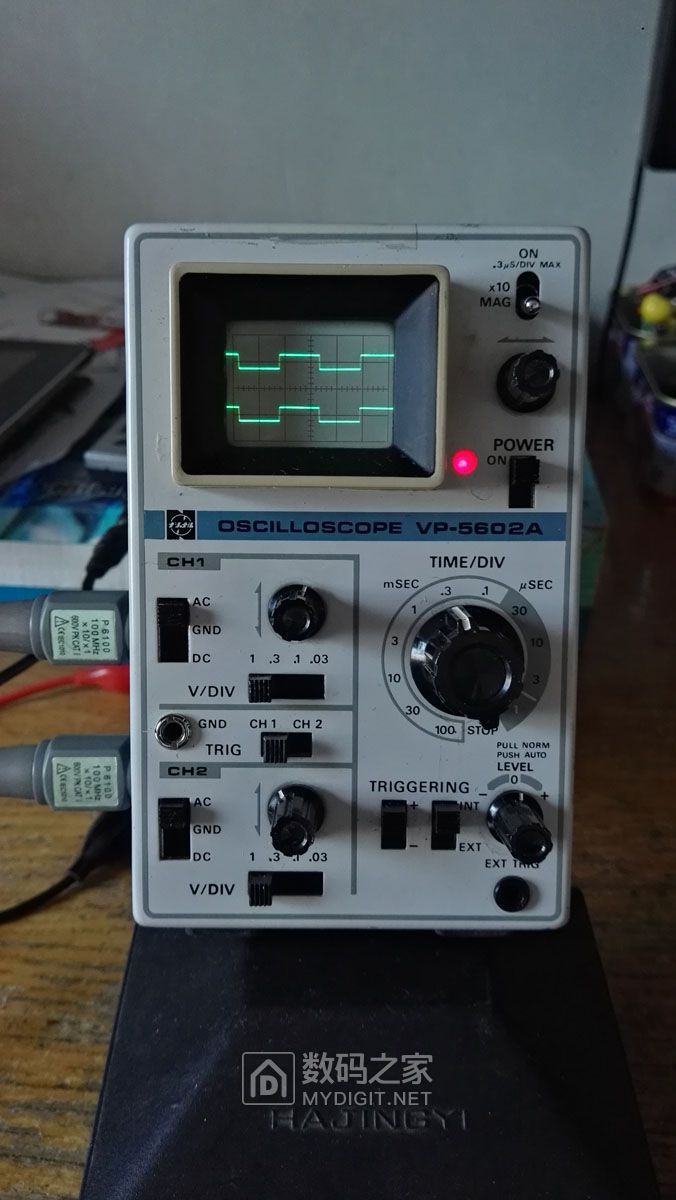

National VP-5602A型双踪1.5吋微型示波器，它是这么小巧、精致，令人爱不释手！松下的VP-5602A型双踪示波器外观：
当年这款示波器的松下广告图片：

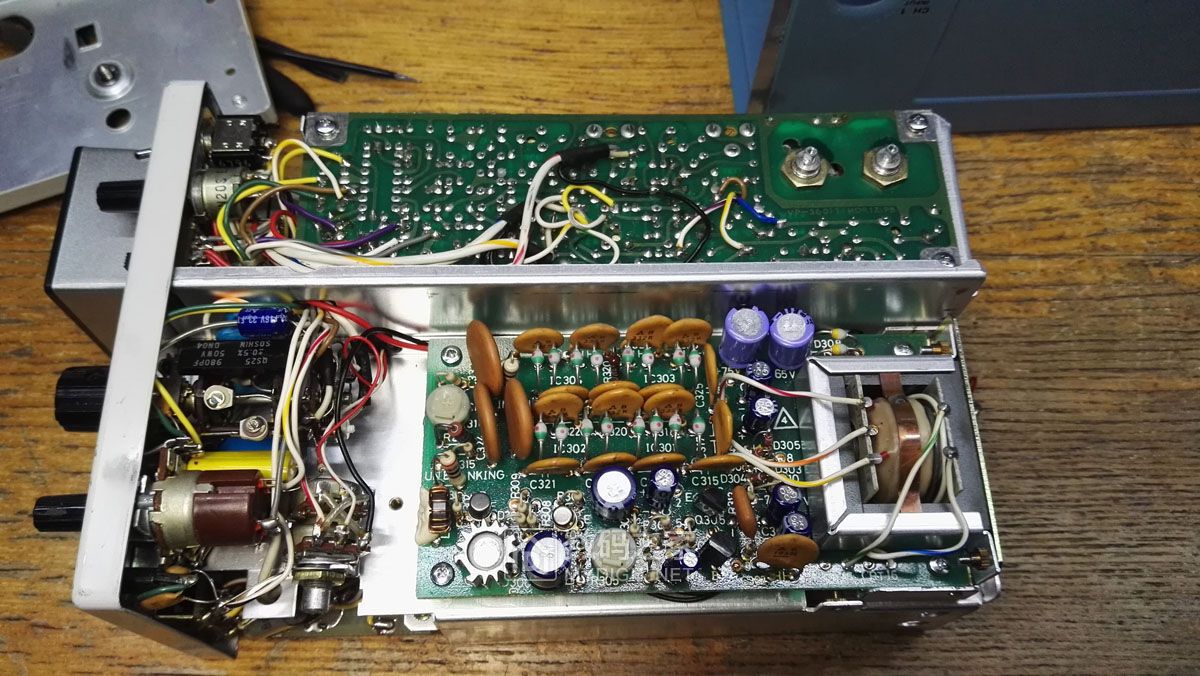

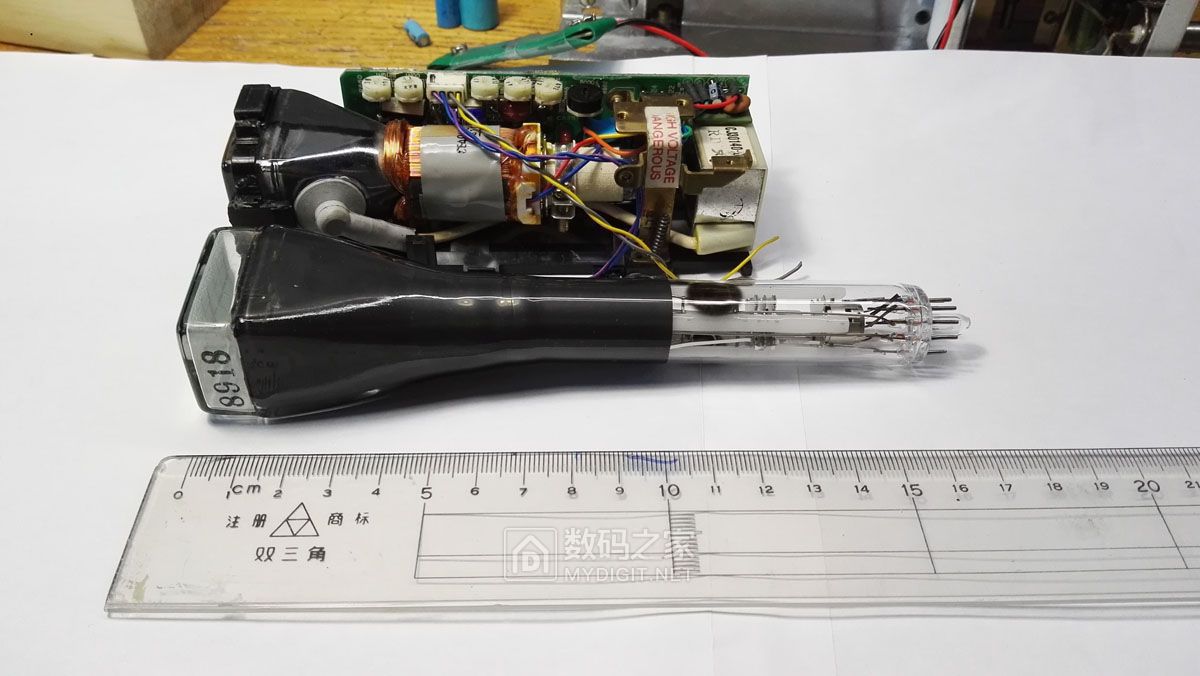

松下VP-5602A型双踪示波器的内部结构：
松下的VP-5602A型双踪示波器，基本电路也是全分立元件制作的，只是在双通道扫描的电子开关部分使用了一片集成电路，6V供电工作电流约400mA左右。电路板是双面环氧板，具有金属化过孔、有阻焊膜。已经有了自动焊工艺，元器件排列整齐，外壳和内部的冲压件非常精确、规矩，做工细致。相比之下，我们全仿制人家的东西，作为测量仪器，我们的元器件歪七扭八，手工焊接的质量那叫一个烂！双面板还没有过孔的金属化工艺！机箱也是粗糙极了。作为测量仪器，既然做一回干嘛不做到极致呢！这个时期我们的元器件水平好像比起人家，相差得不是特别远，经过几十年后，我们的基础元器件、集成电路的基础材料、制造母机、设计基础、工艺技术、设计软件都被人家甩下了一大截。如果不埋头苦干，没有底层的基础理论研究、基础工艺、化工材料科技、精密器械的制造母机、强大的工程设计软件，世界第二制造大国是没有根基的。
|
