拆一个报废的西门子 X光用的，TANK 高压发生器

78996544 · 发表于 2022-4-23 21:17:22

爱科技、爱创意、爱折腾、爱极致，我们都是技术控

您需要登录才可以下载或查看，没有账号？立即注册

x

本帖最后由 78996544 于 2022-4-23 21:24 编辑

今天继续拆一个 X光用的 TANK 高压发生器，多年前买回来准备当维修配件的，老古董的机型，没想到到目前，一个配件没用出去，已经成吃灰古董了
啥时心血来潮，重新DIY大功率高压发生器，或者DIY X光机，到时才可能用得上了

上图

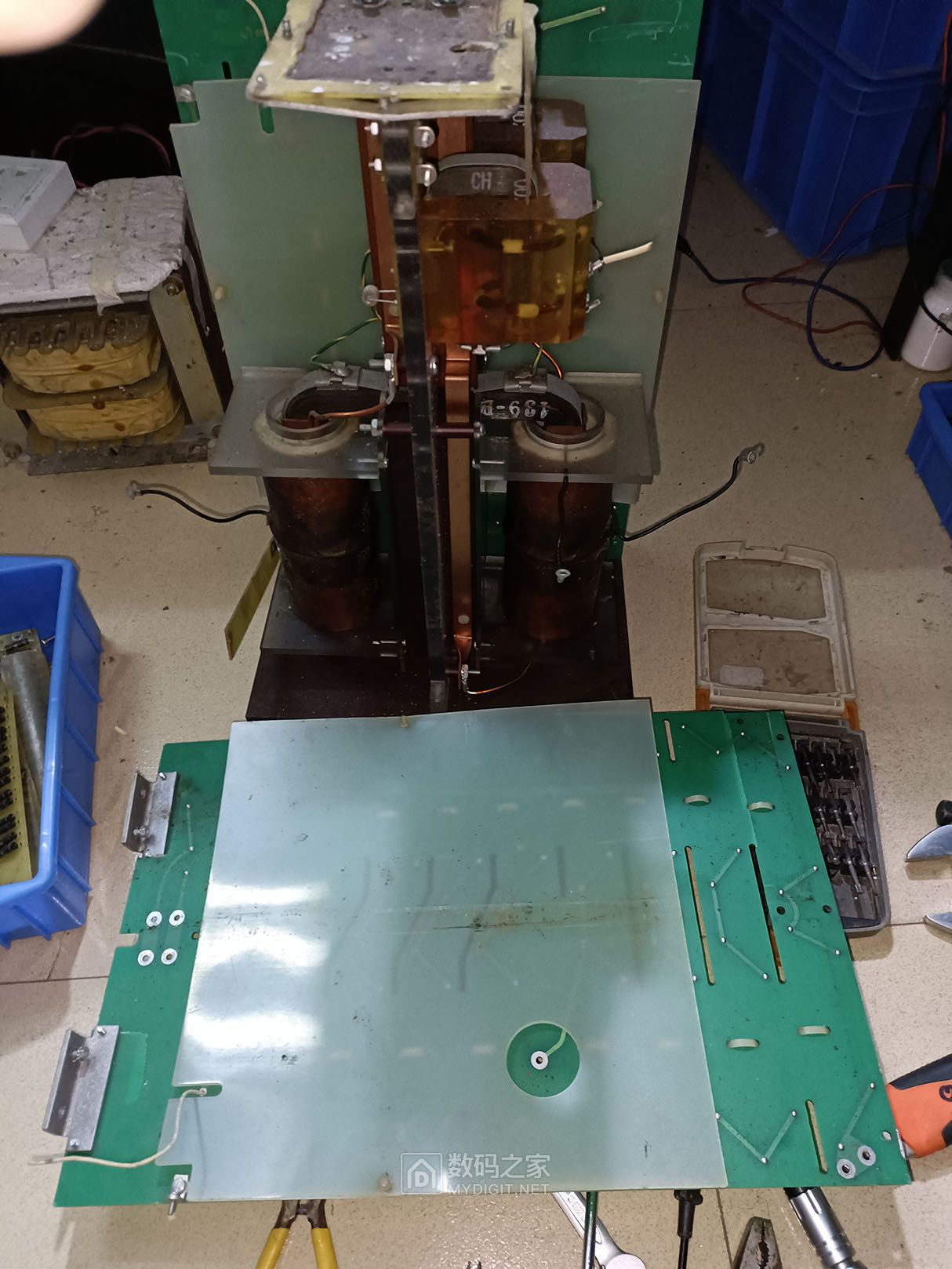

一观，已经不完整了，外壳和油都已经没有了，纯属配件

平时能接触这些设备的坛友并不多，为了各位观客能读懂帖，先简单说下原理，这个高压发生器，有两个高压变压器，两个灯丝变压器，每个高压变压器附带一块电容板两条高压硅堆半桥整流器，二倍压一组，然后形成正负高压，-70KV和70KV，合起来就是140KV

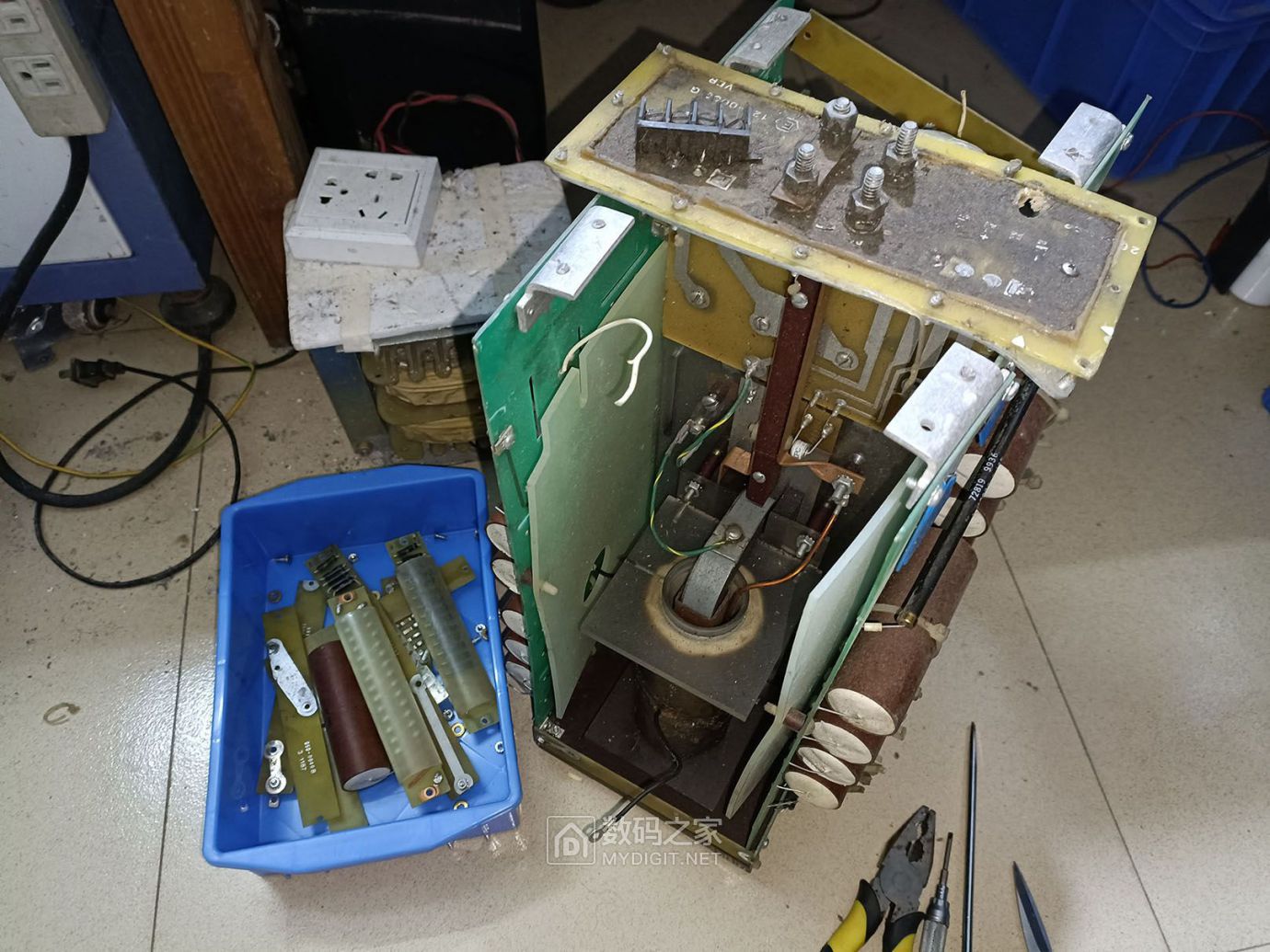

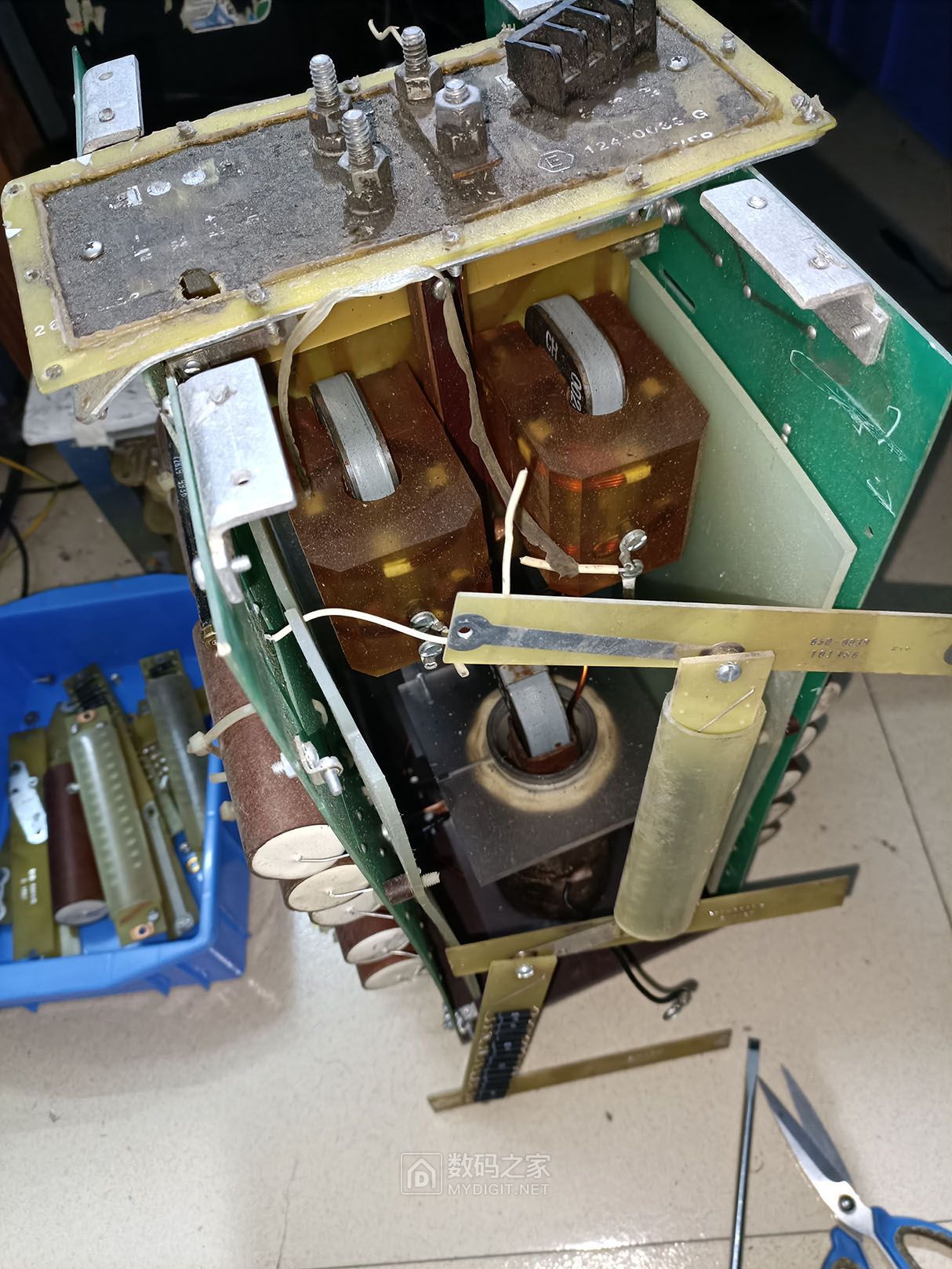

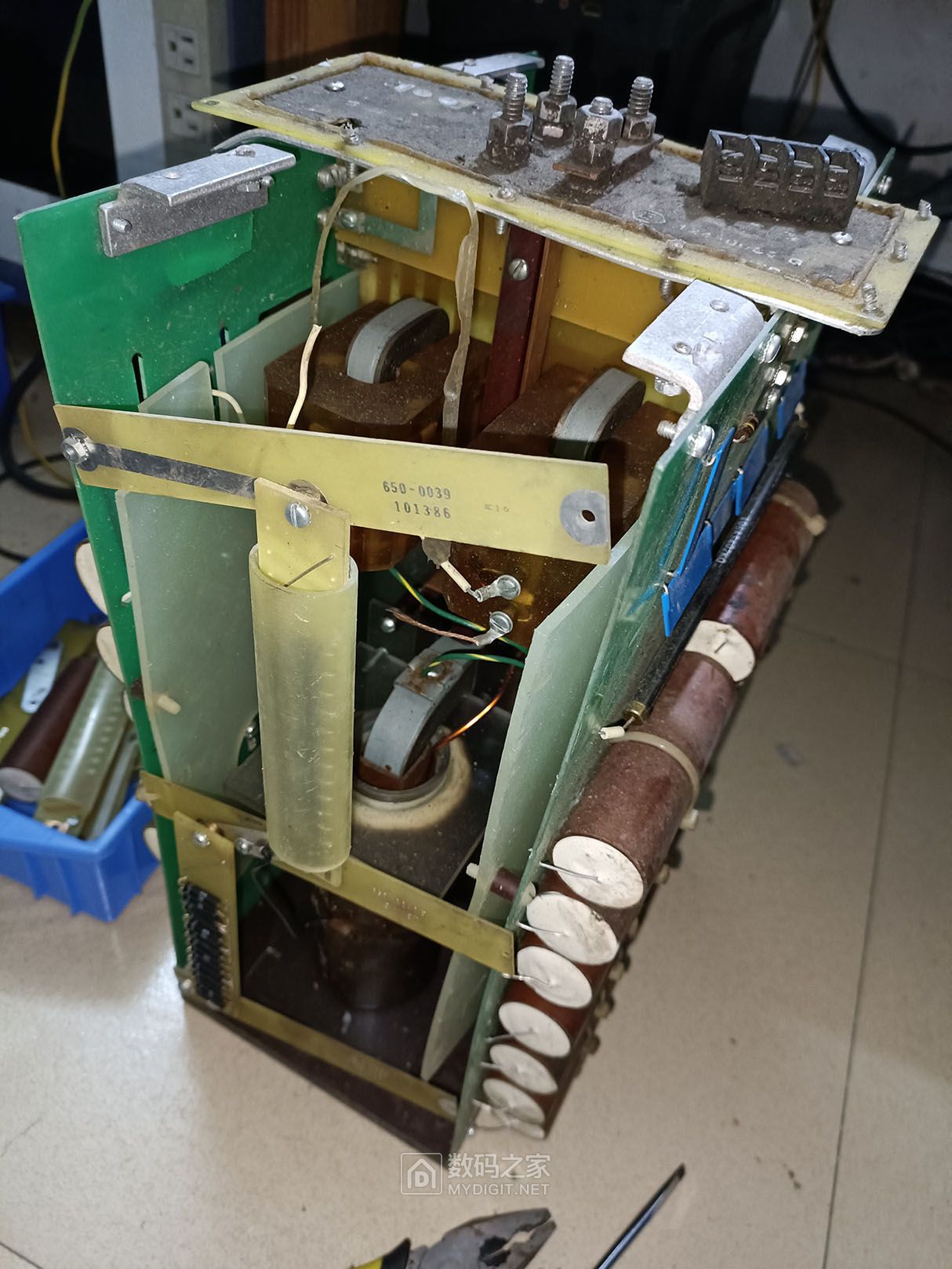

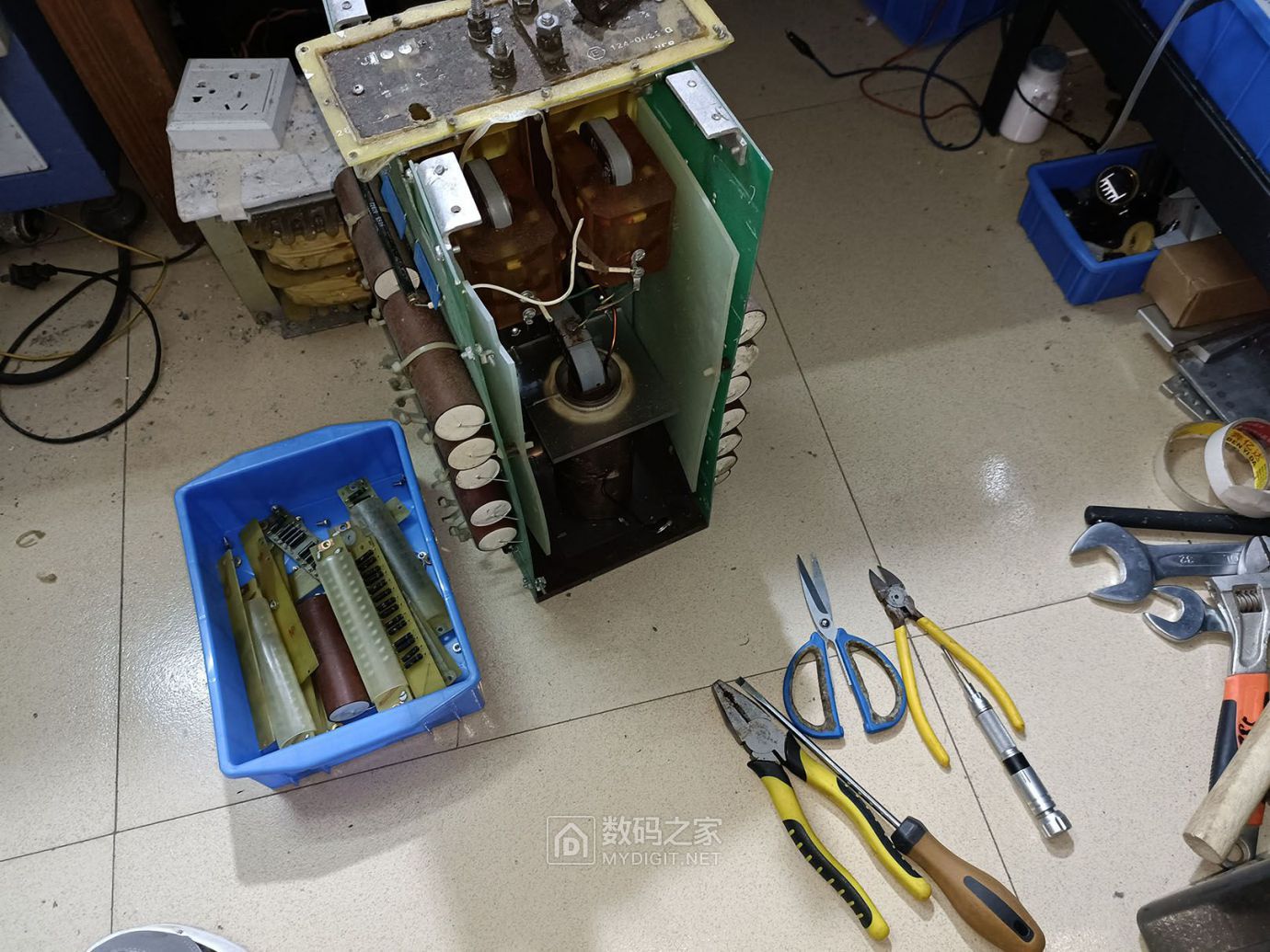

开拆，想当年，买回了的一个挺大的玩意呢，这个还是台高频机，工作频率大概在26KHz

整机都快发霉了，电容像炮仗一样

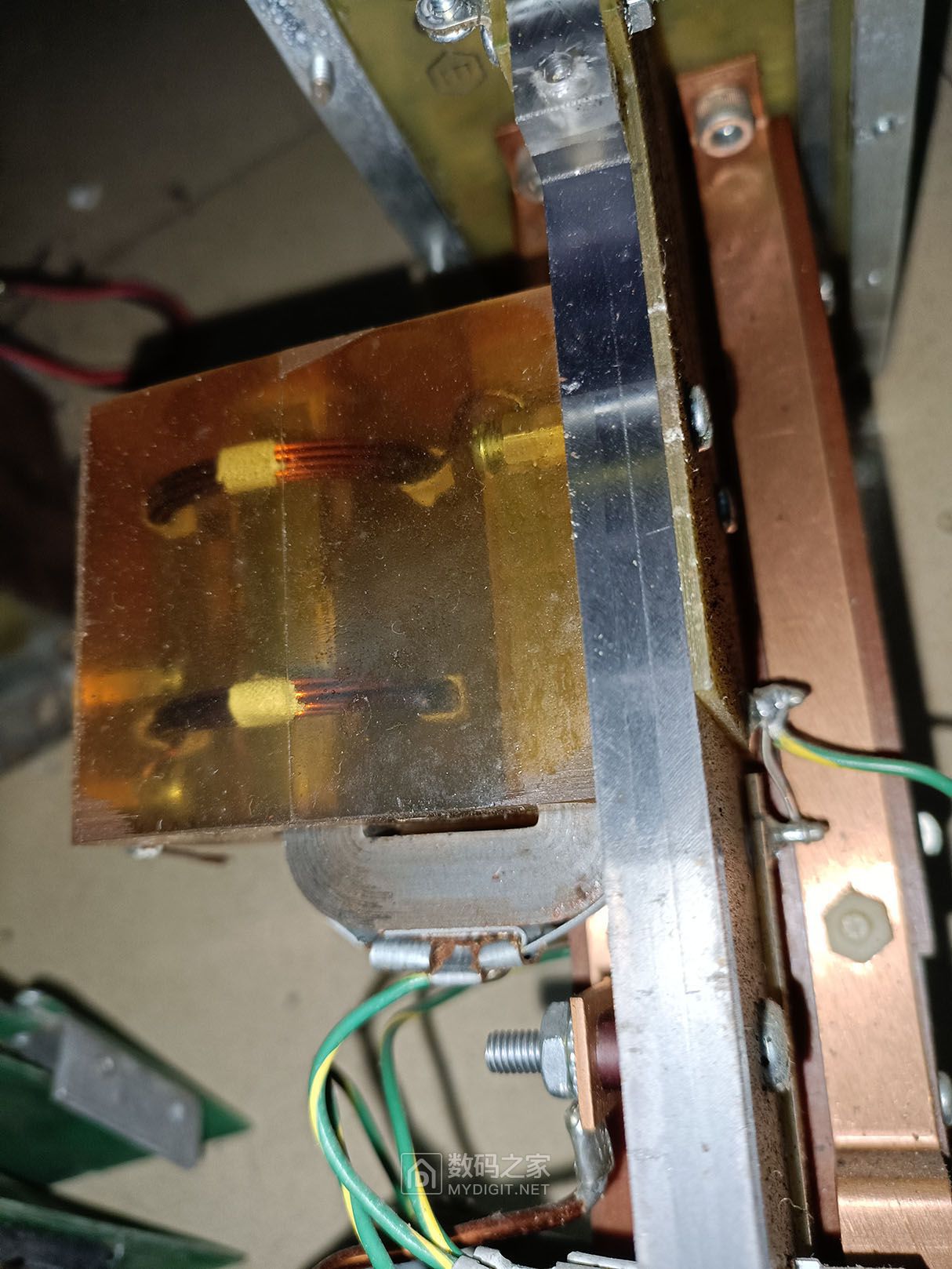

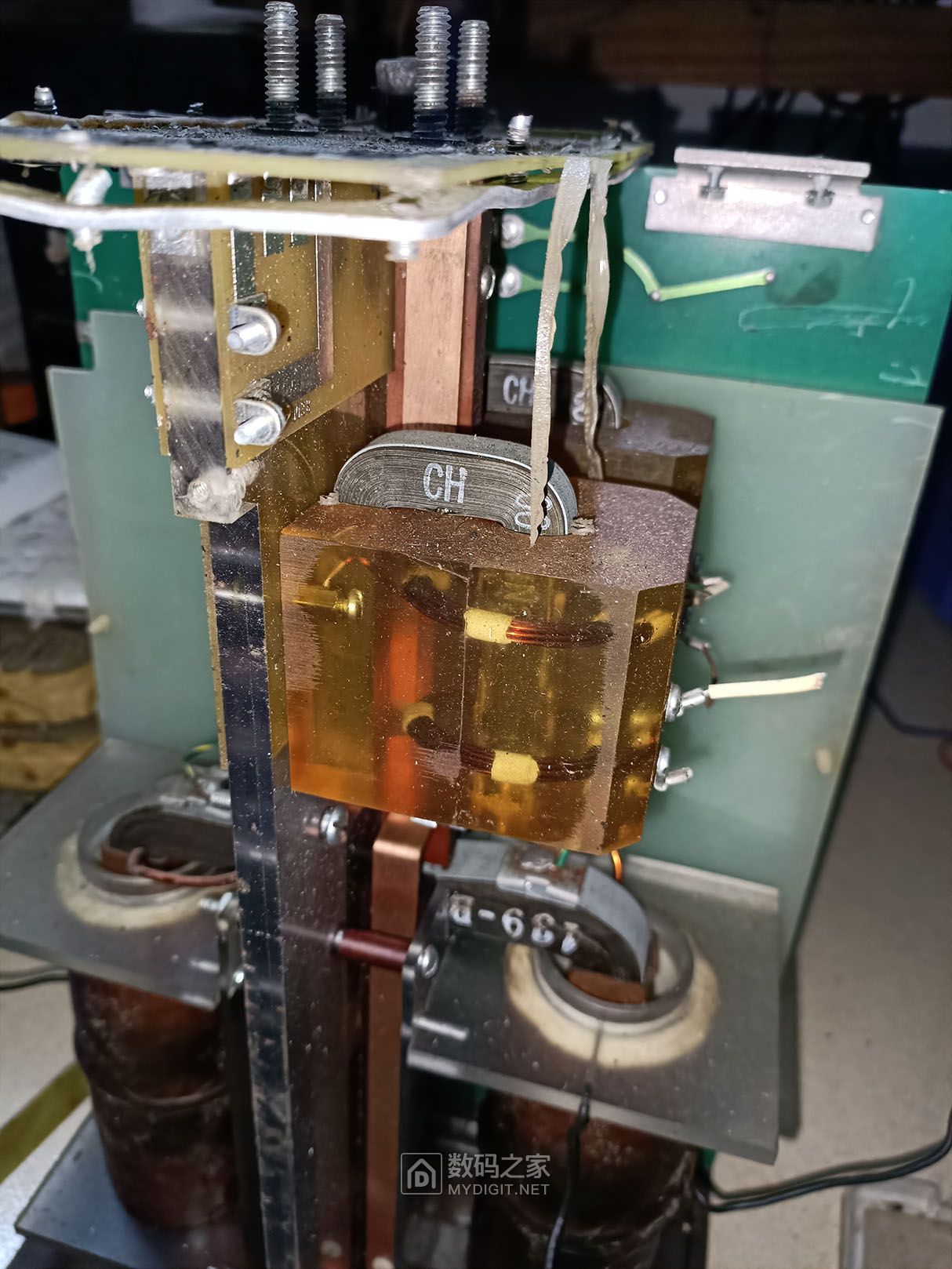

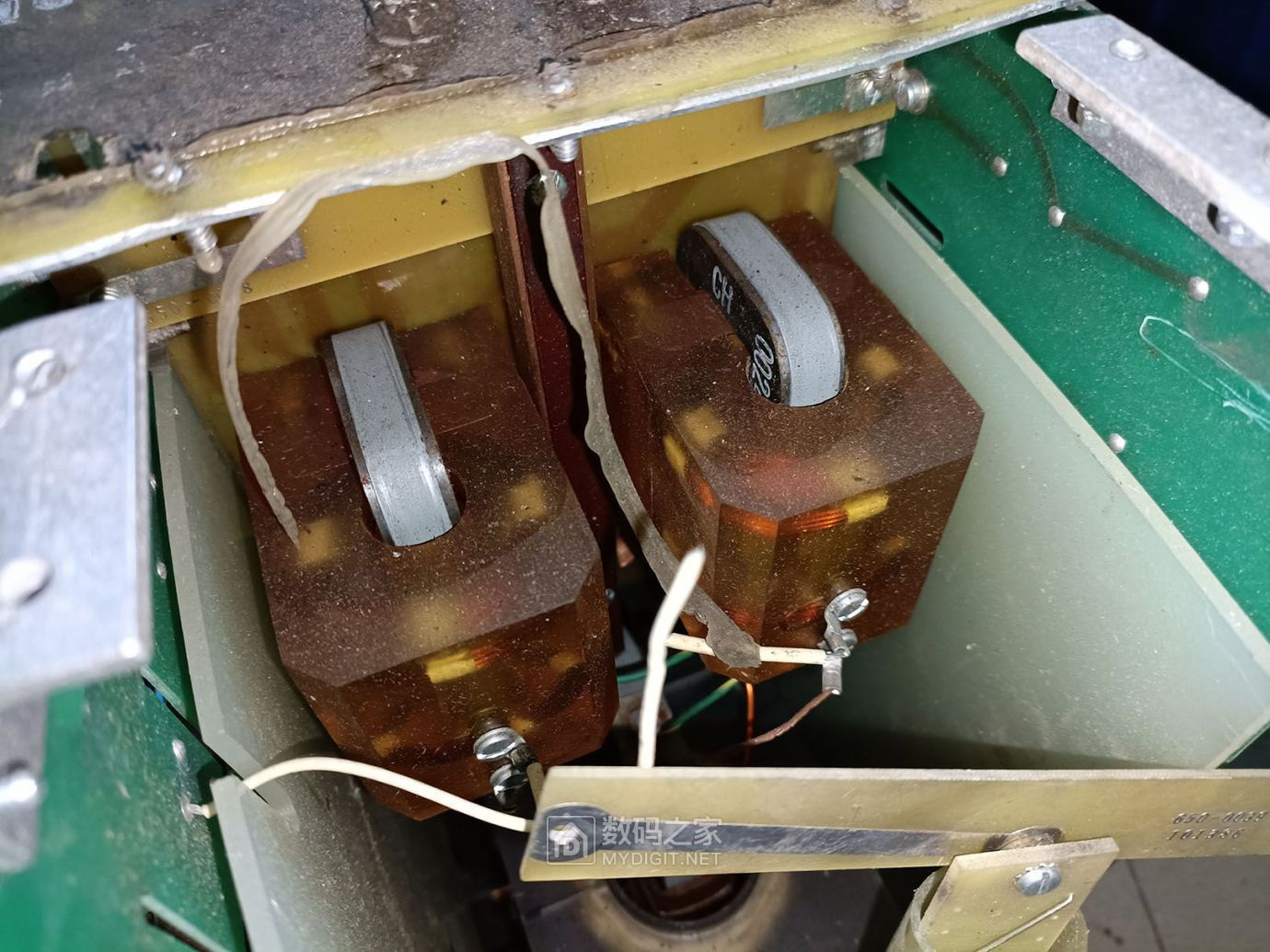

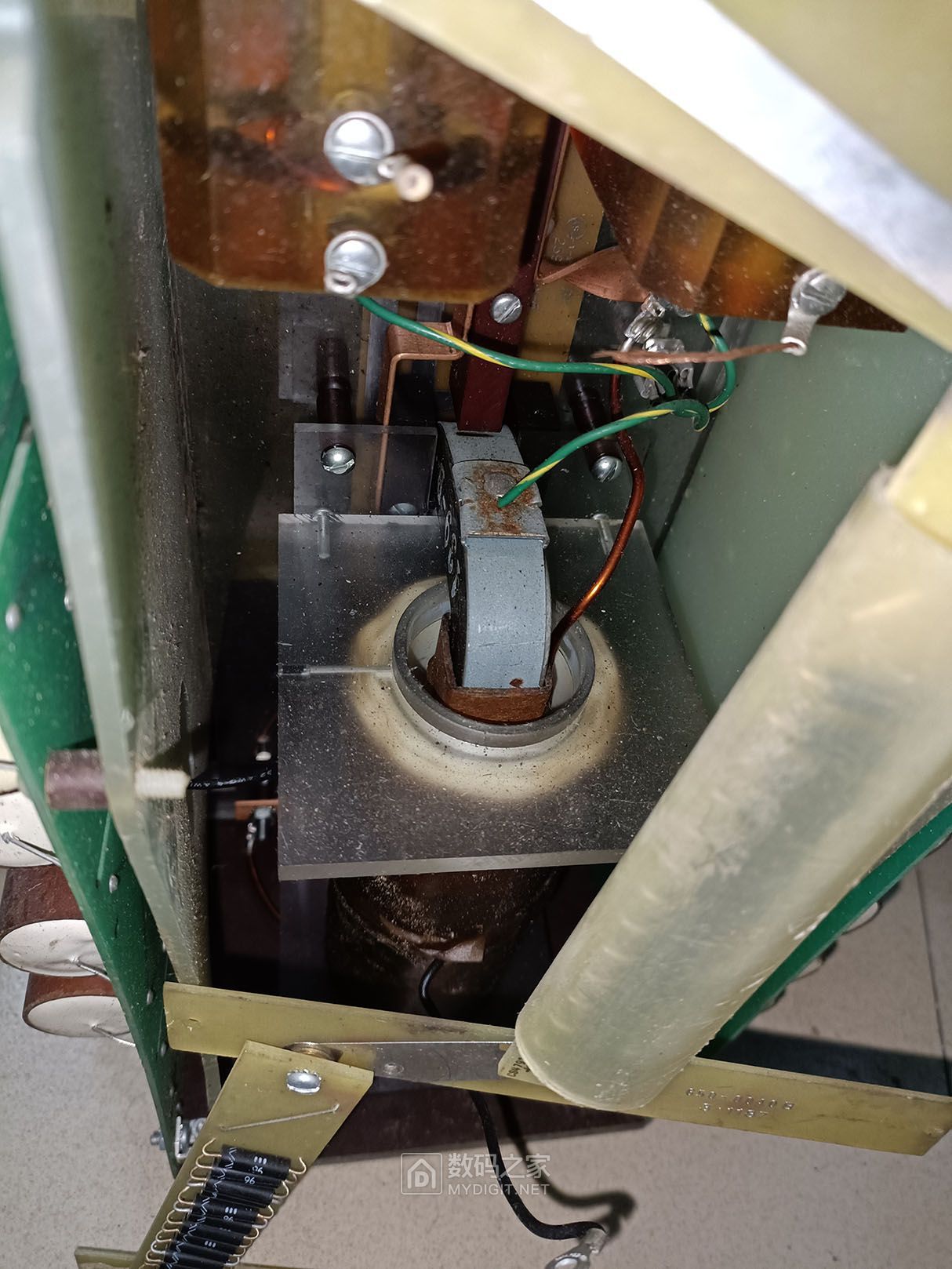

两个灯丝变压器，一个负责大焦点，另一个负责小焦点灯丝的供电，灌封的，结构很独特，灌封主要是隔离耐高压，高压工作是，二次侧最大会带有 -70KV 的高压

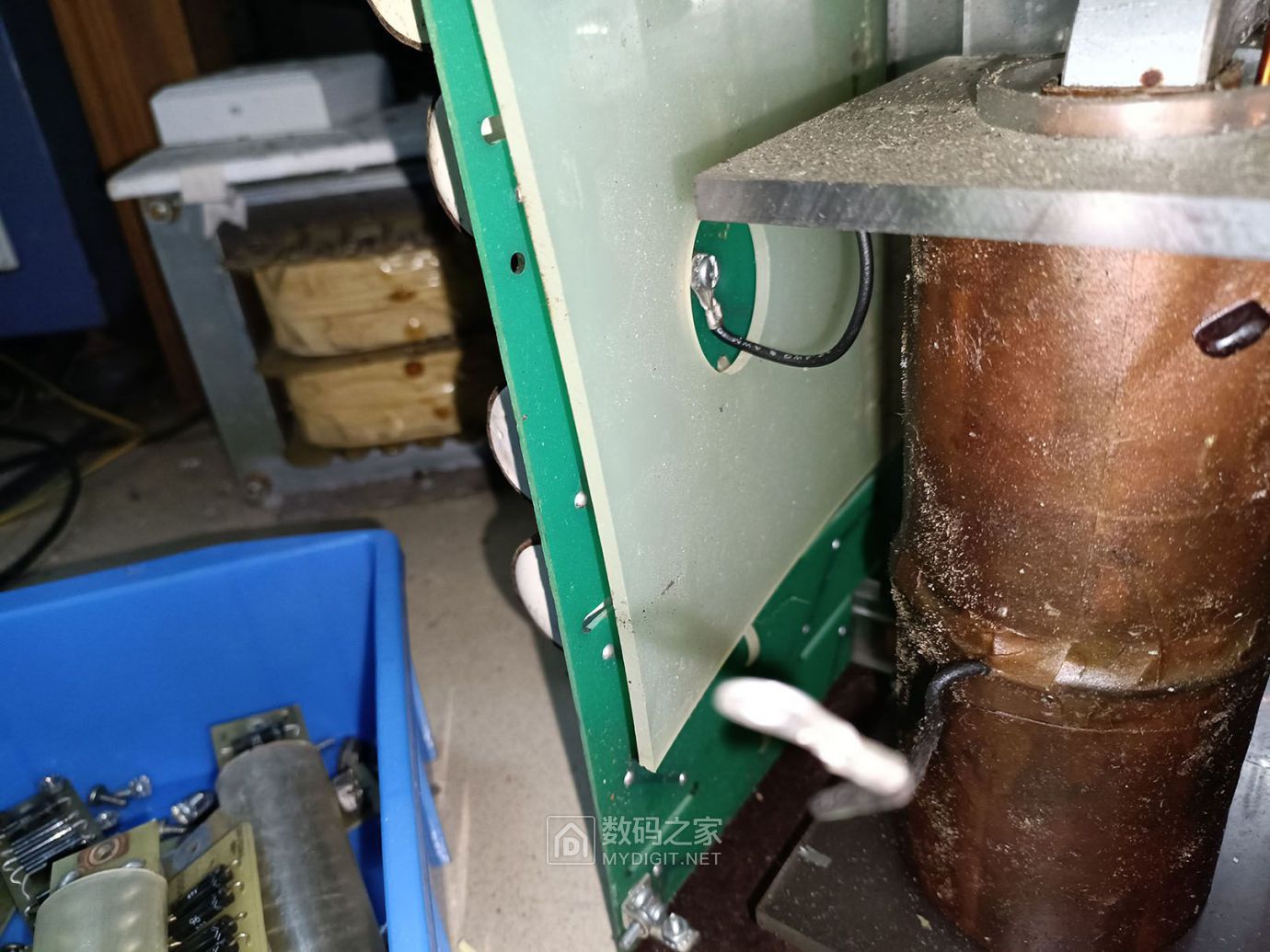

高压变压器

全是灰

很脏，报废了，懒得清理卫生了，直接拆，拆出来的边角料直接卖给废品站

都是补品级的元件呀，都是非标特殊器件，需要的时候买不出，不需要的时候用不上

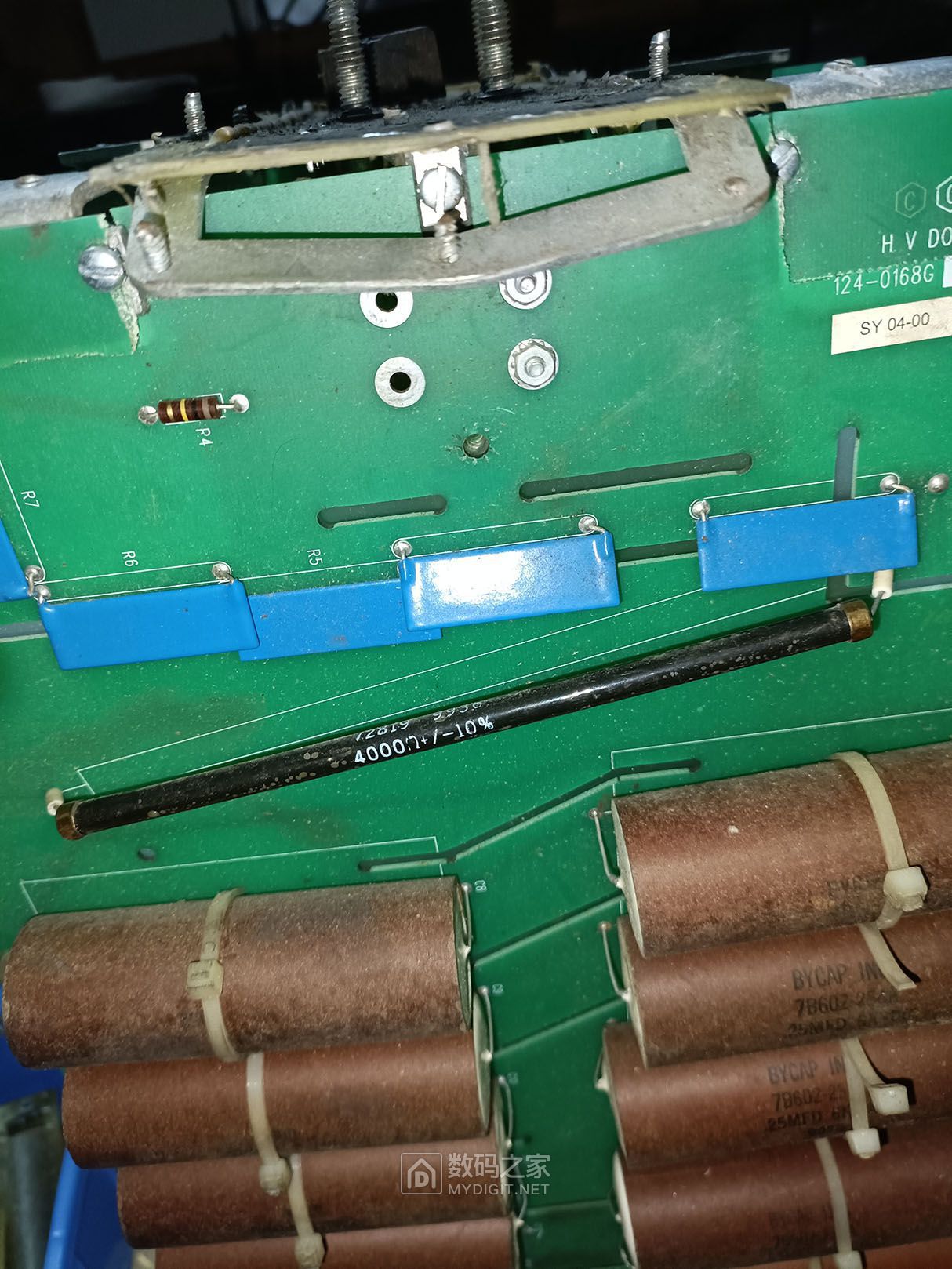

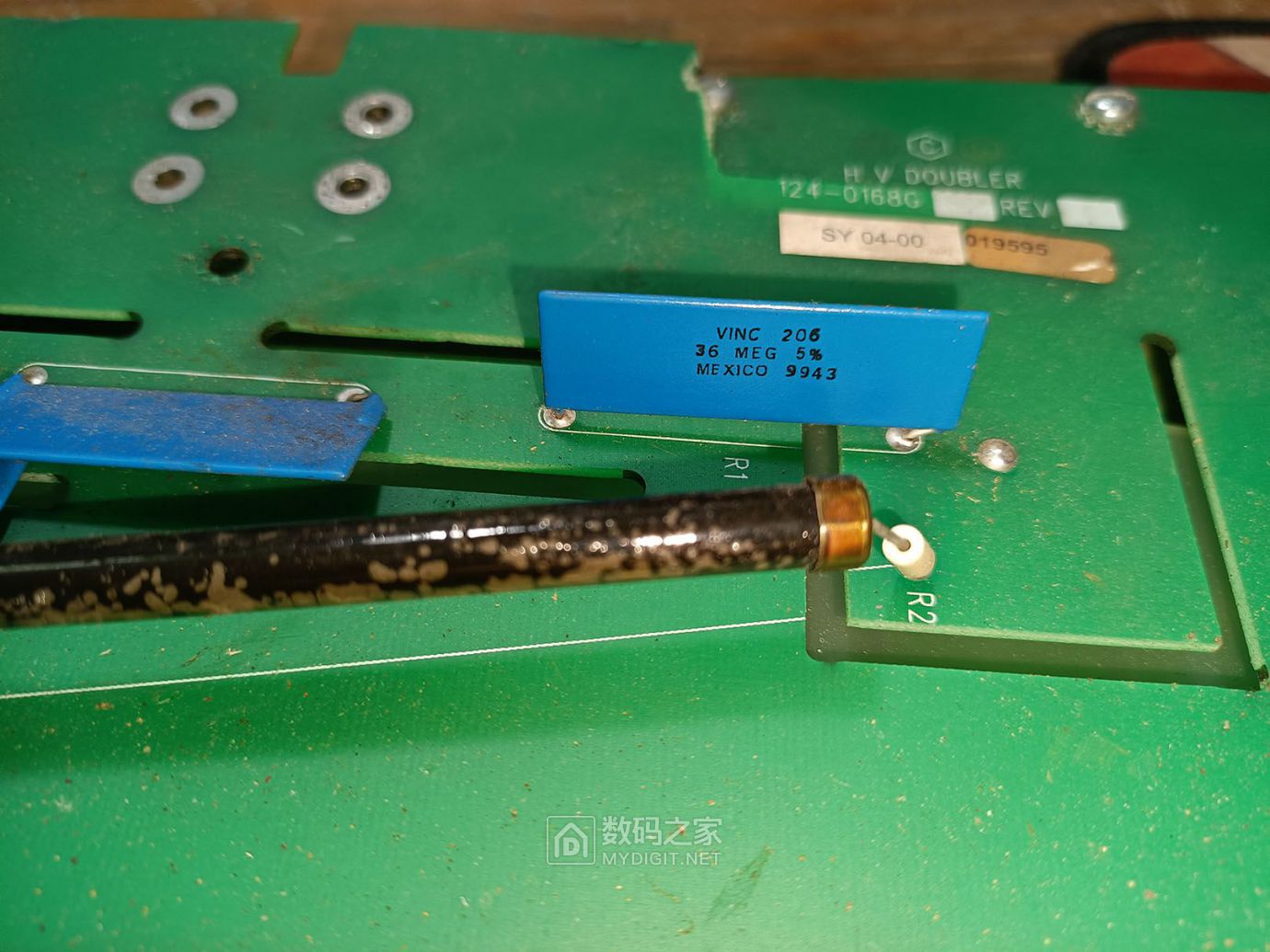

高压取样电阻，色环碳柱电阻，高压发生器里用的基本上都是无感电阻，无感电容

先天就少几个电容，不完整

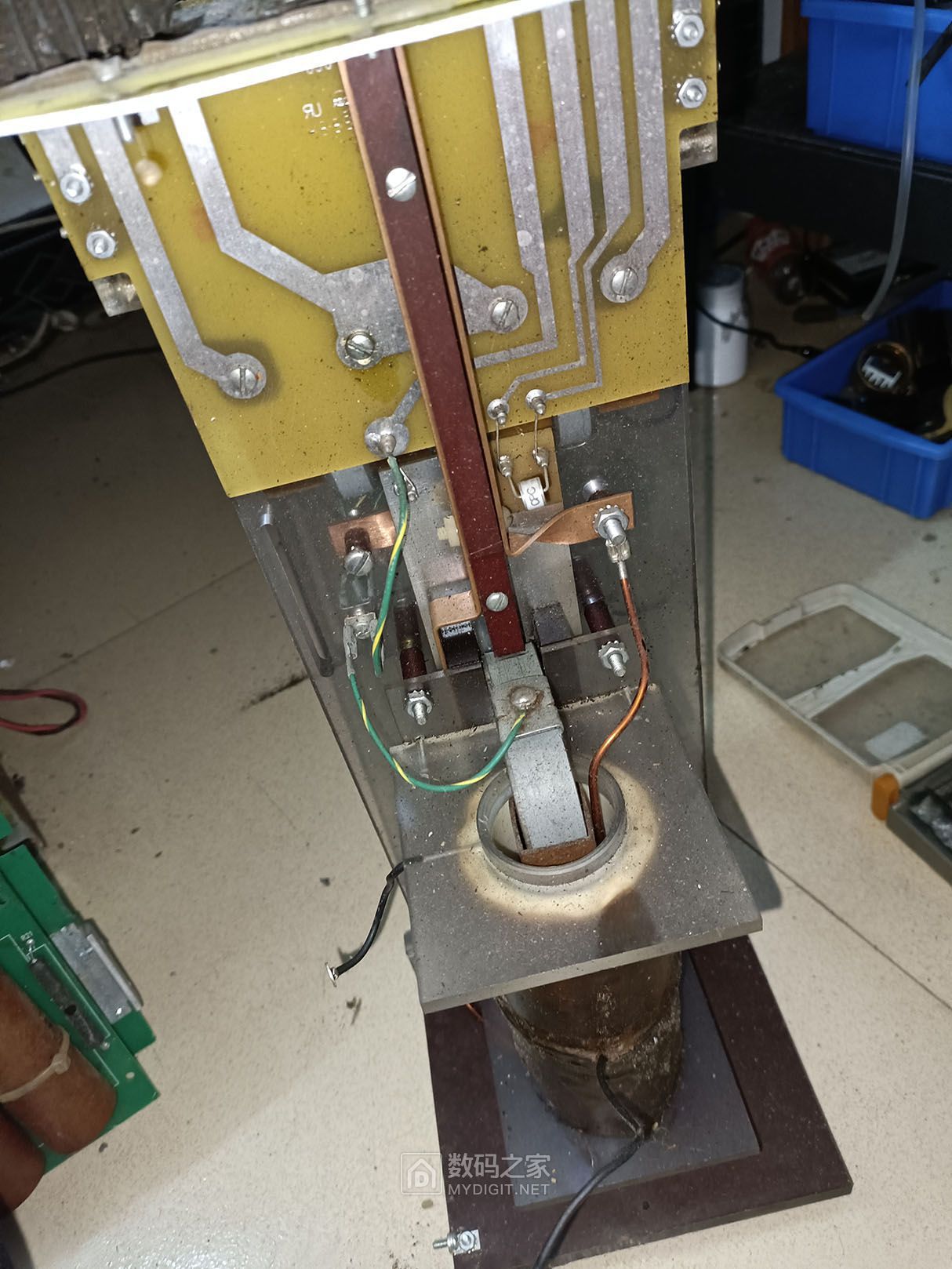

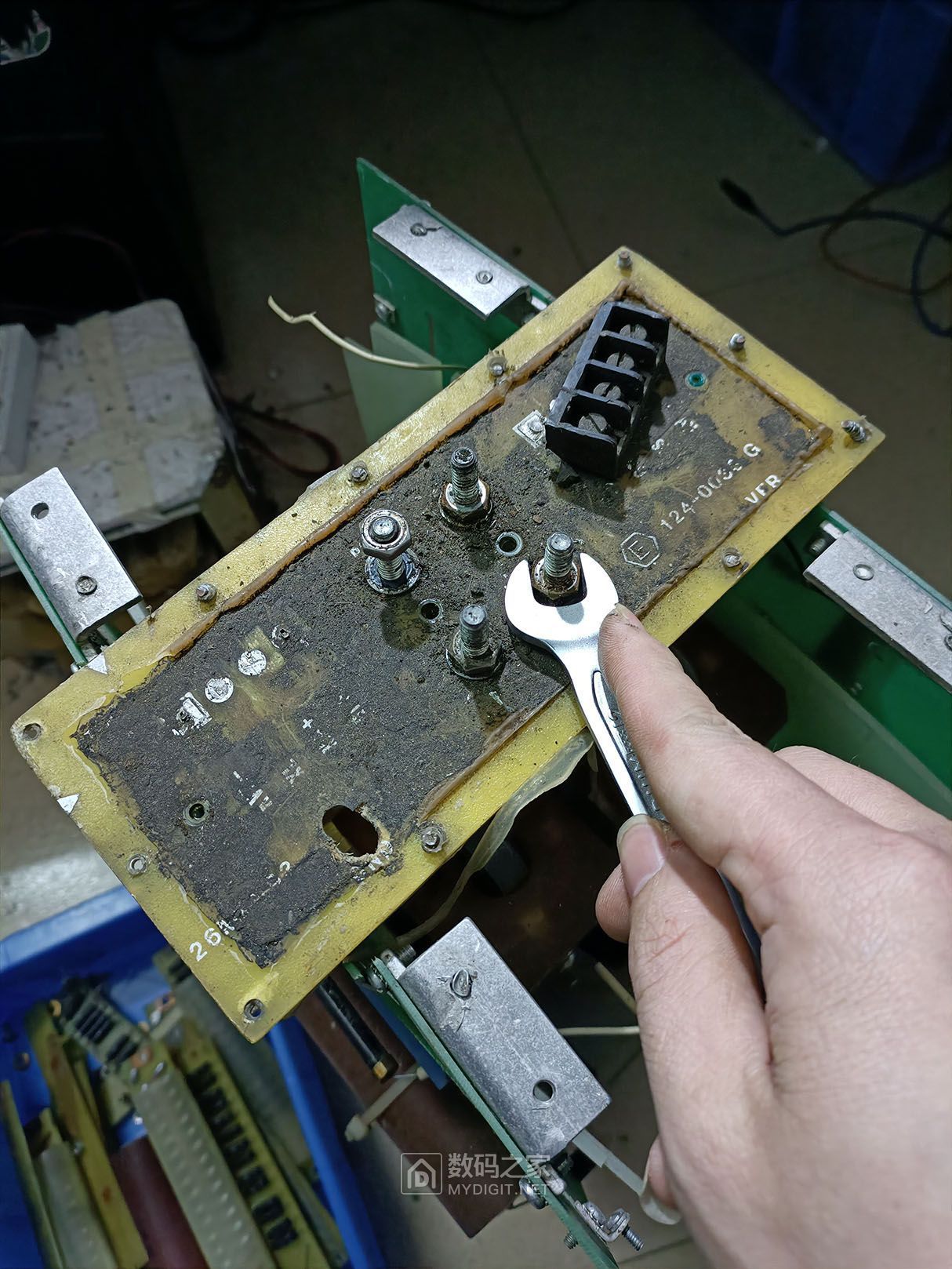

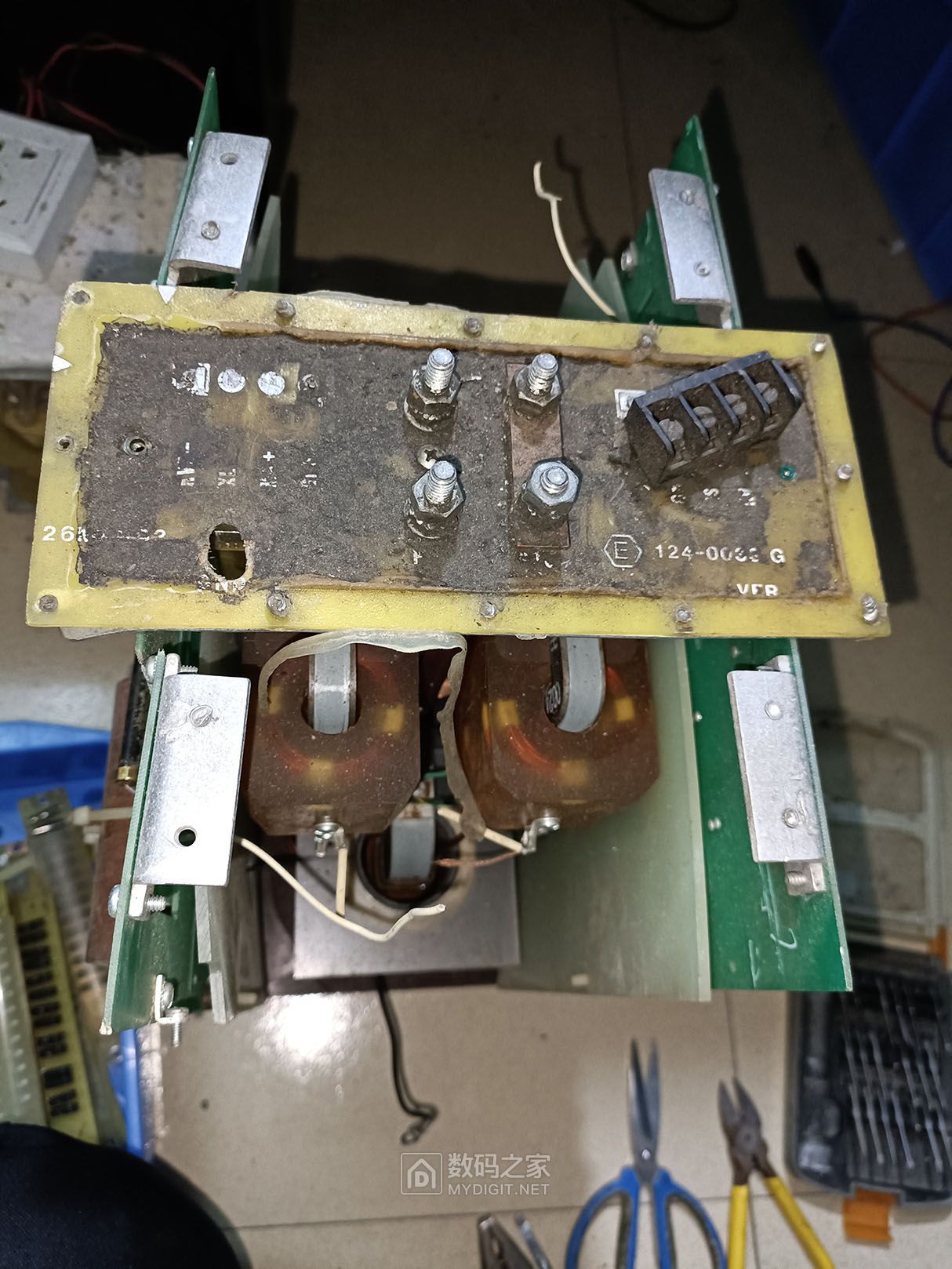

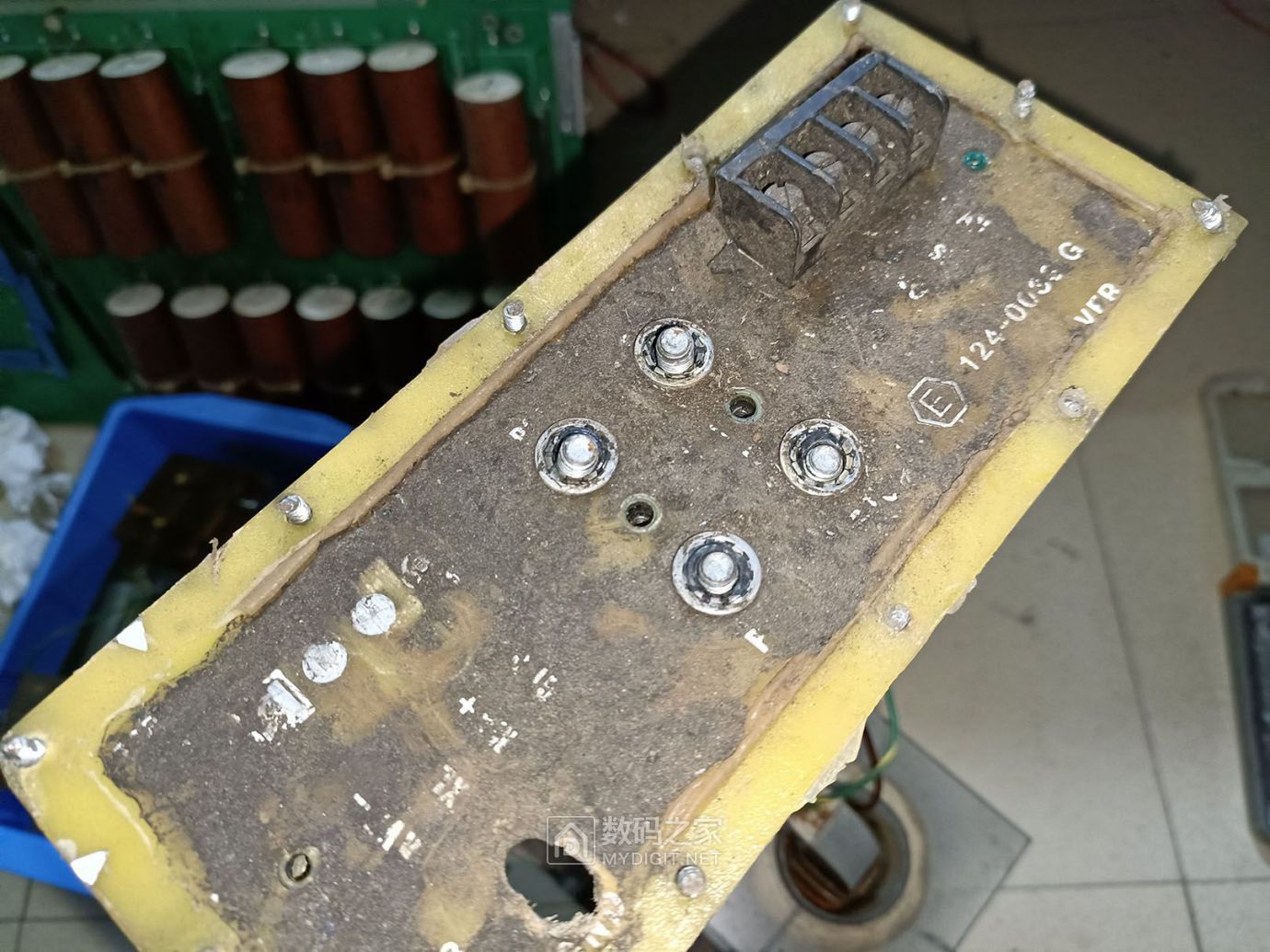

高压变压器接线于此

蟑螂都在高压变压器上面下蛋了，不过这蛋被变压器油侵蚀了，无法孵化，直接成标本了

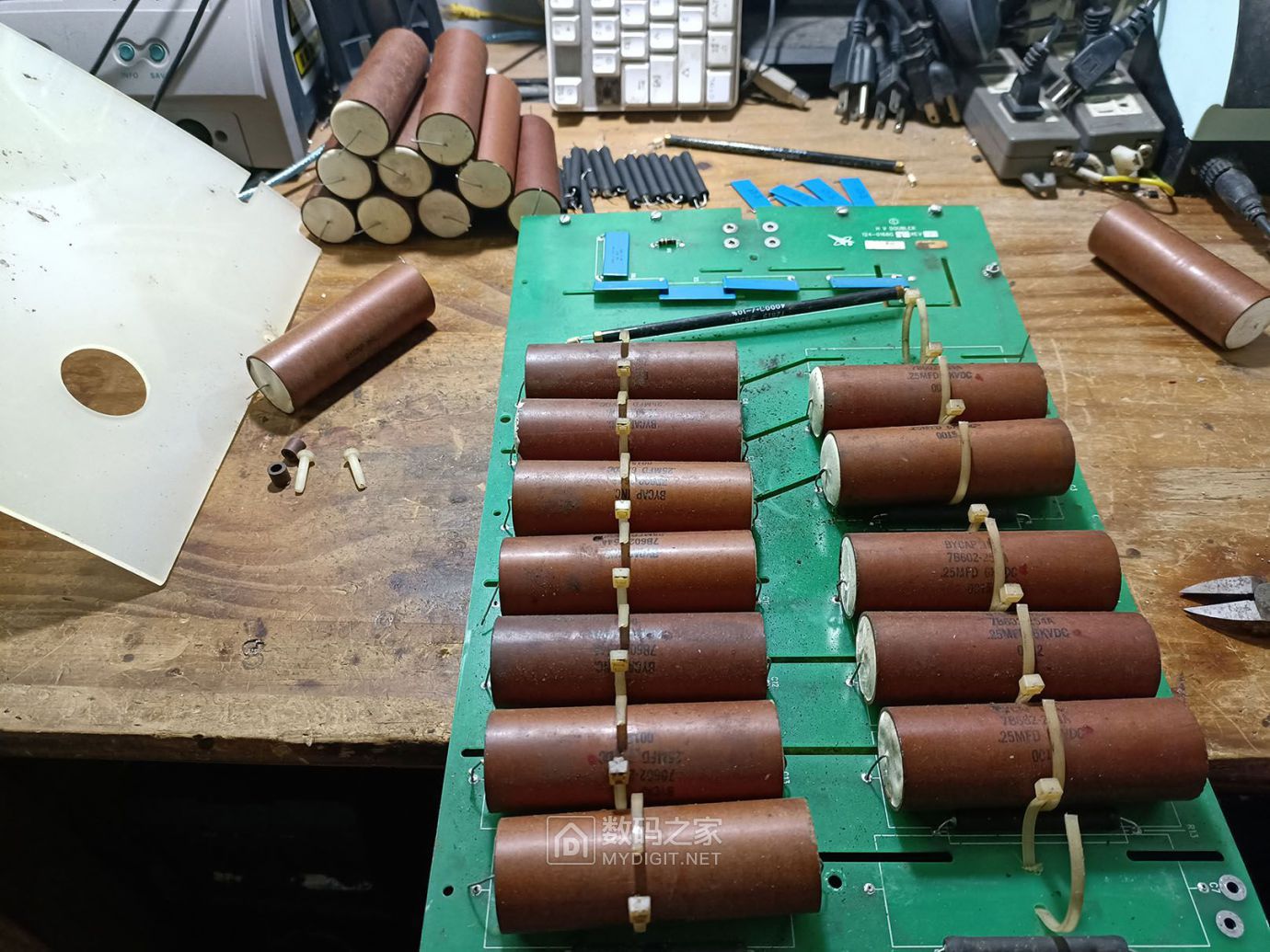

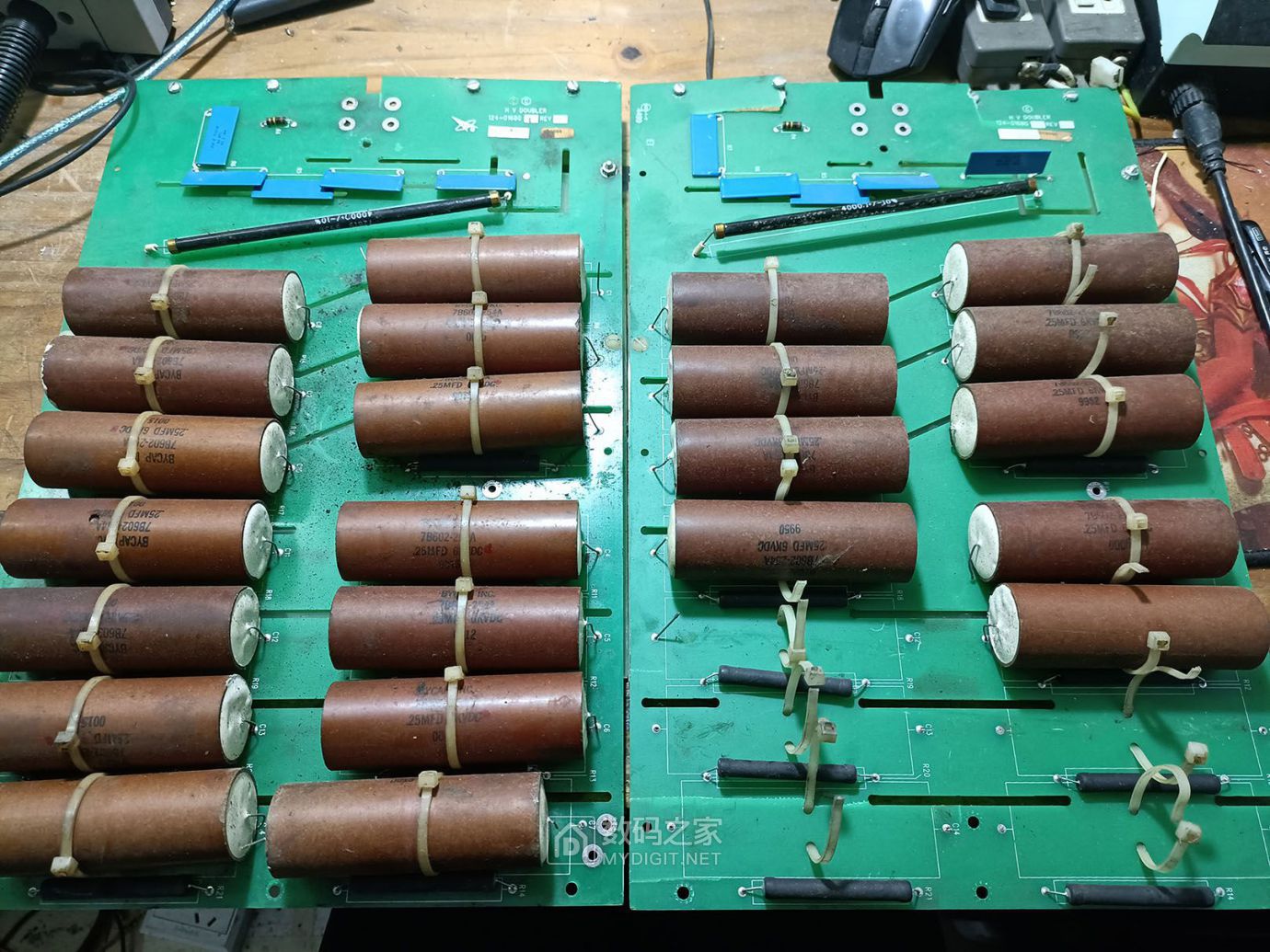

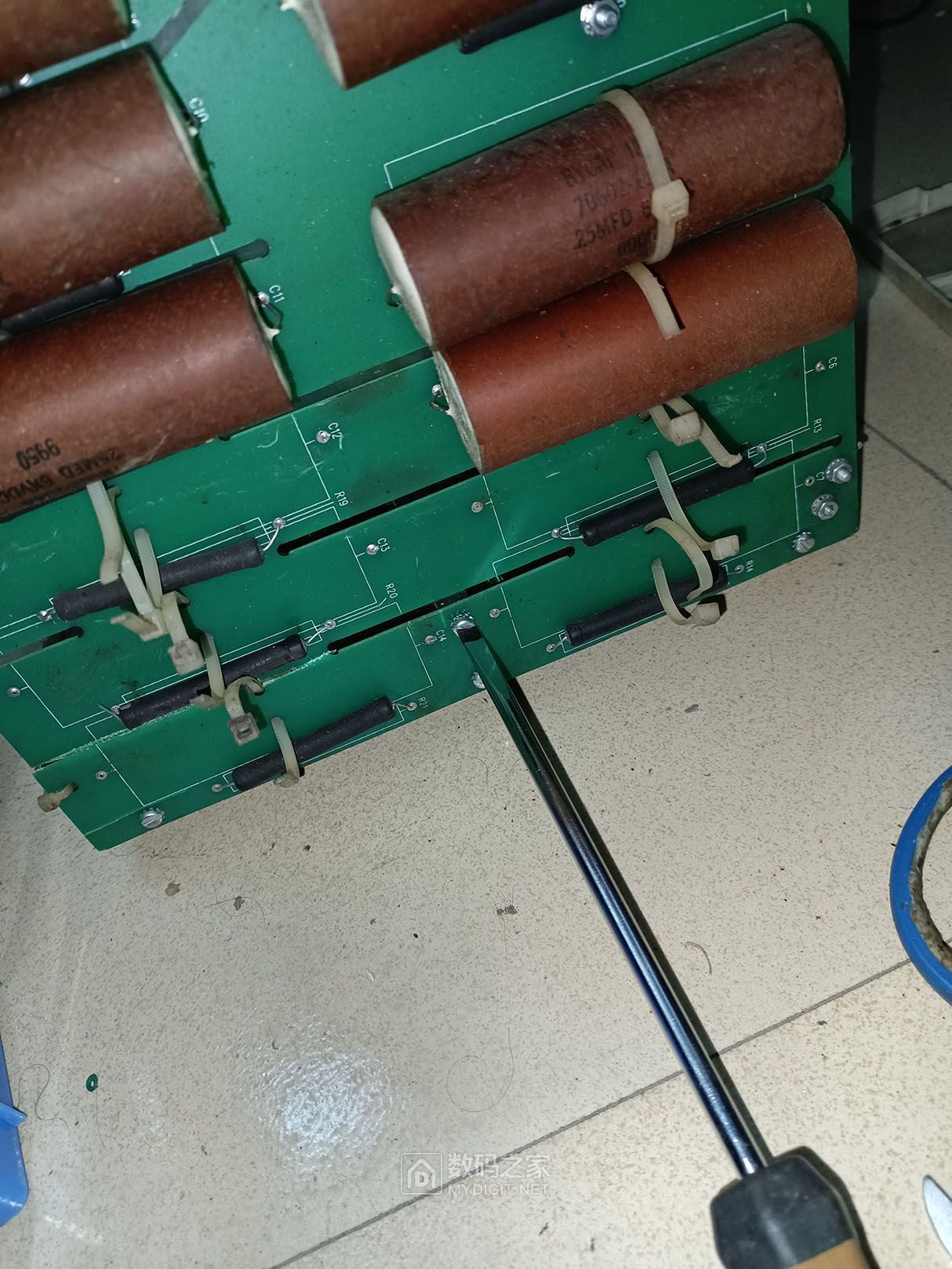

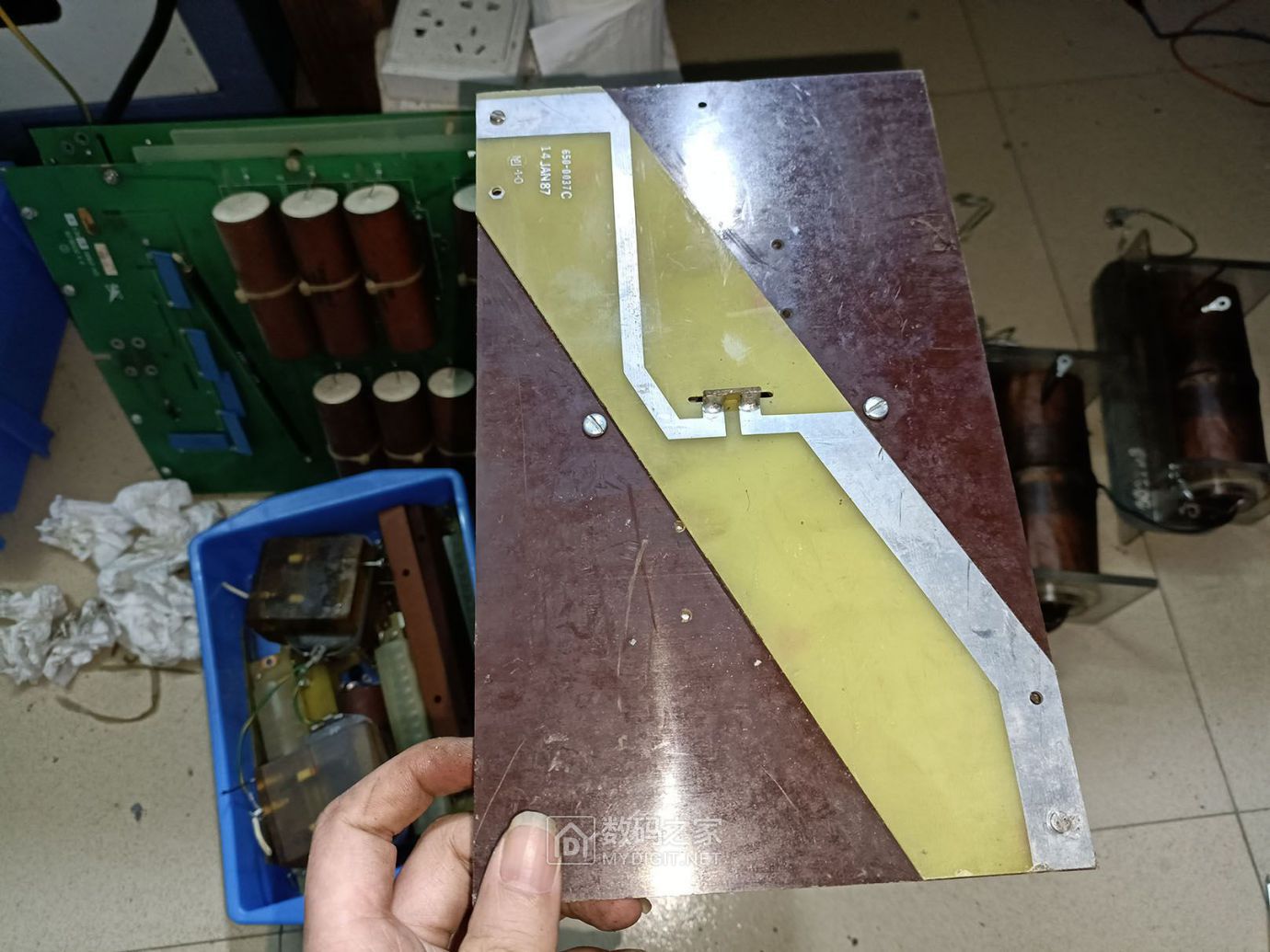

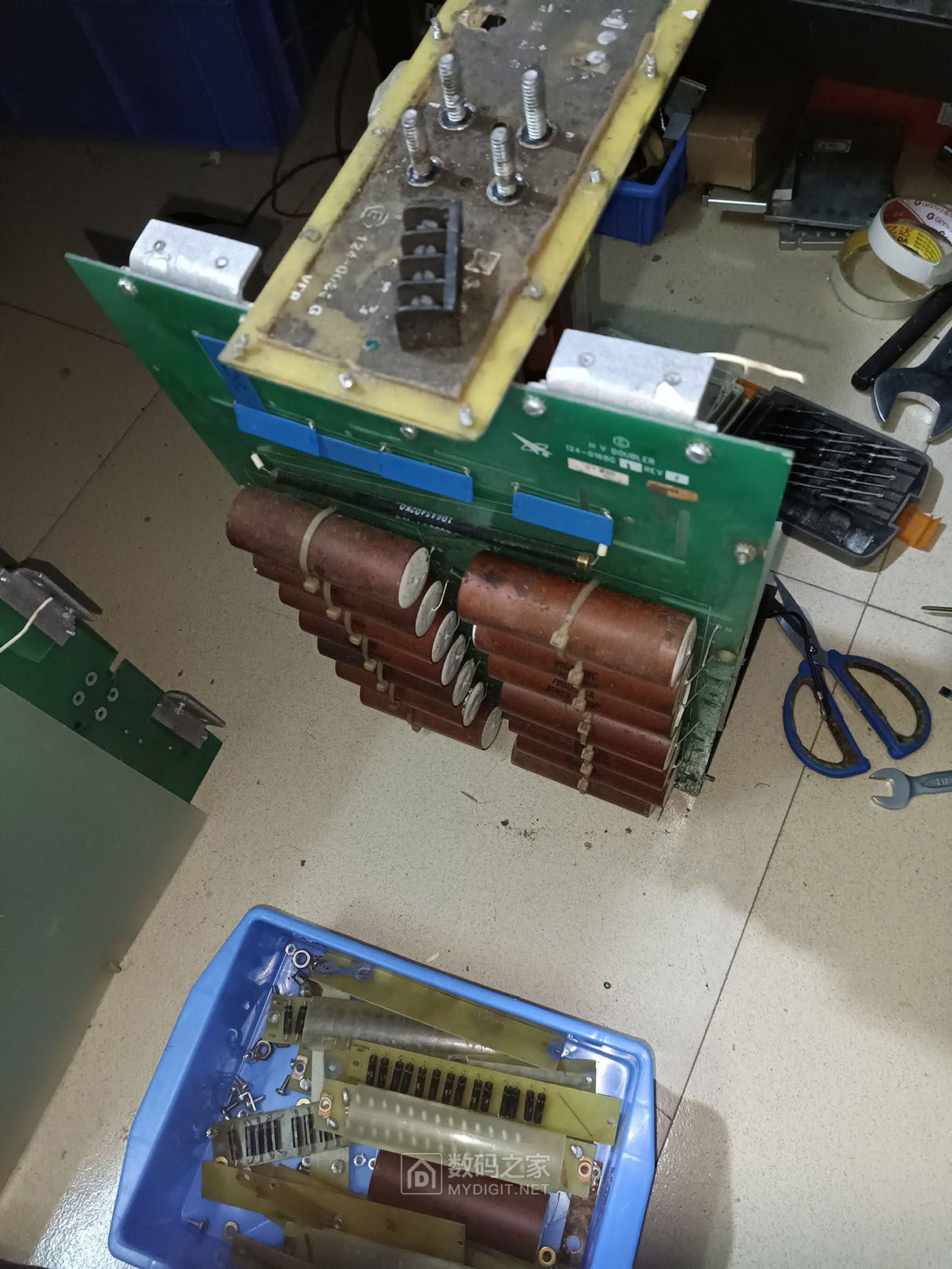

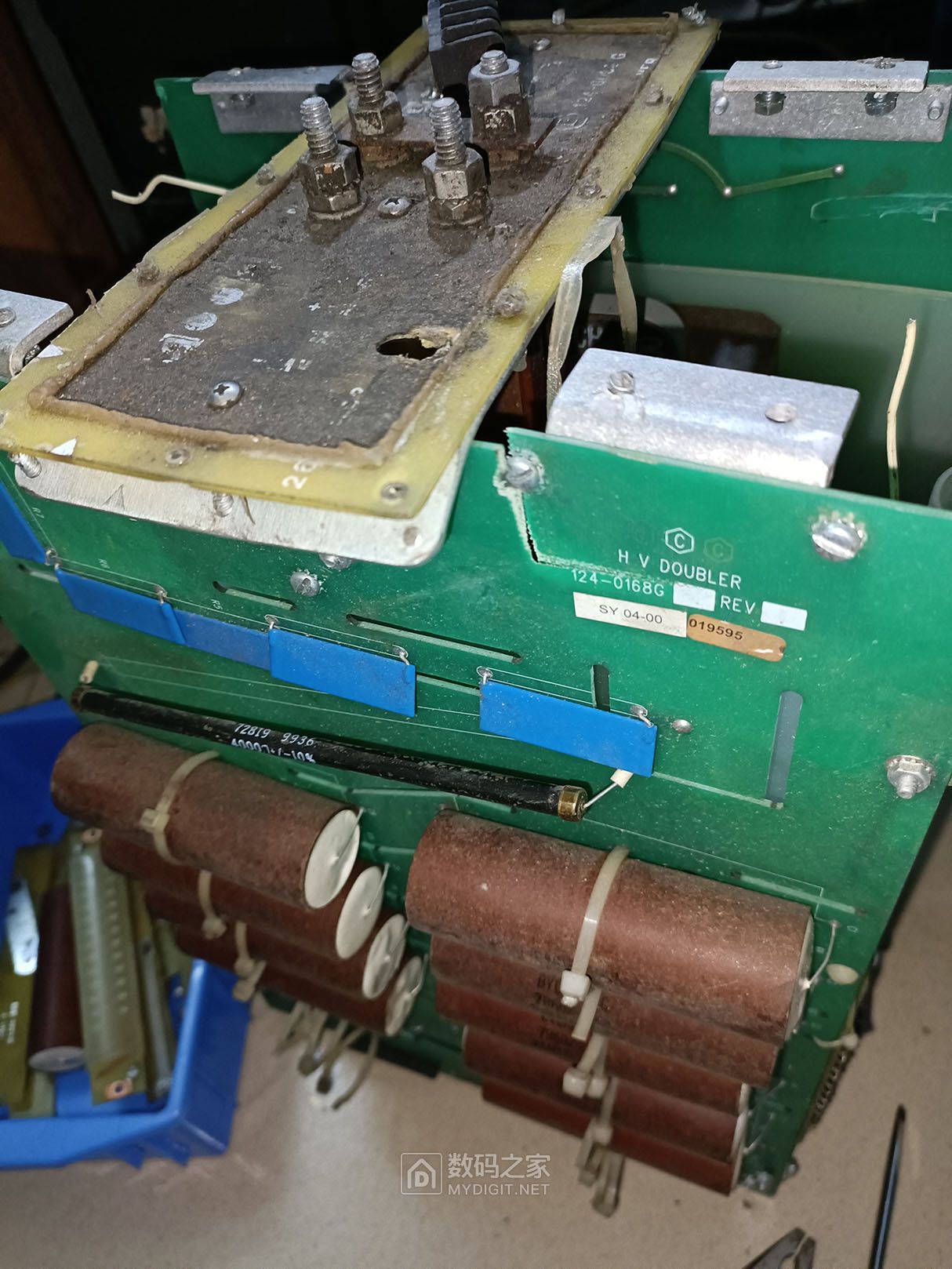

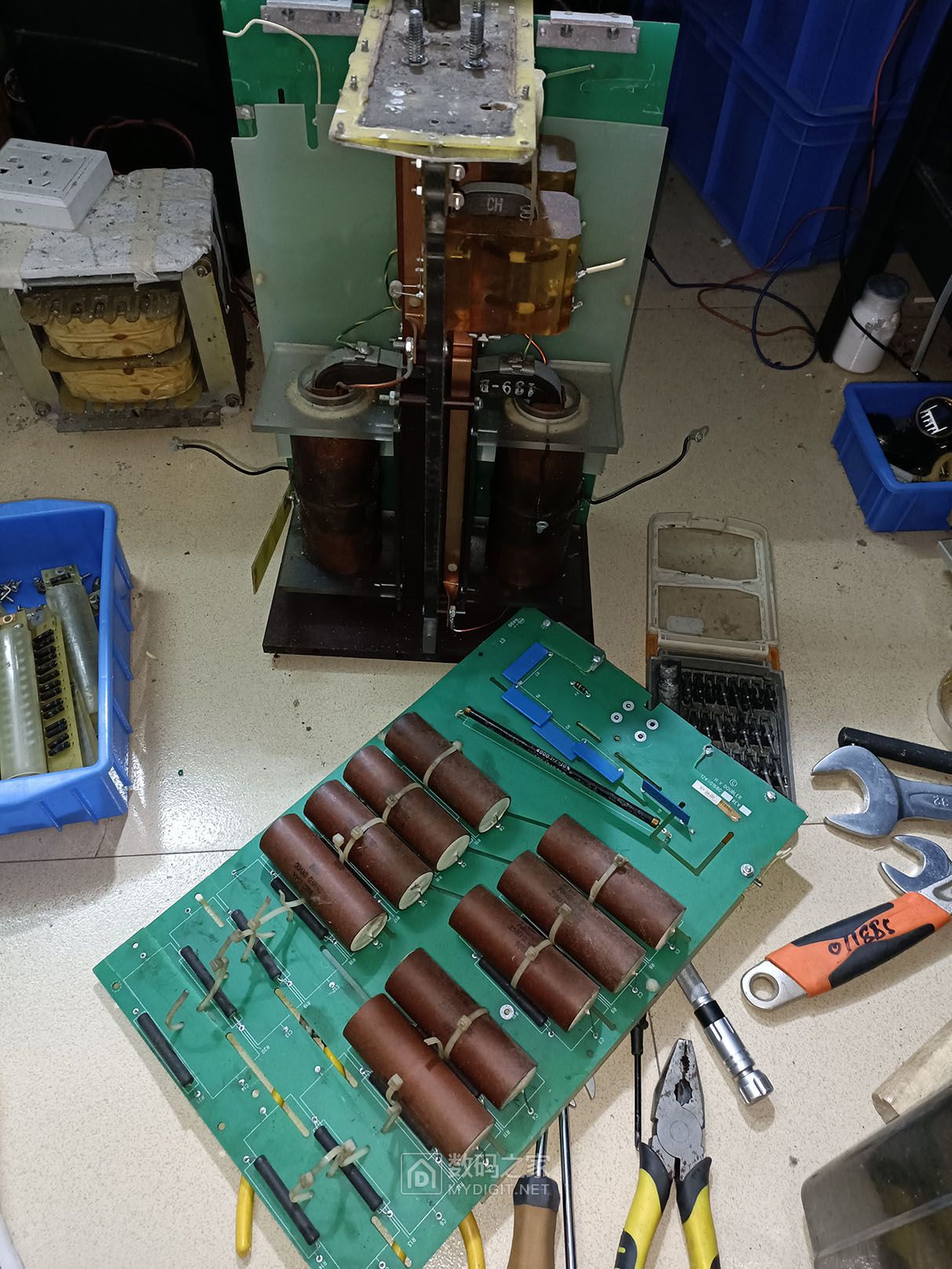

拆下电容板

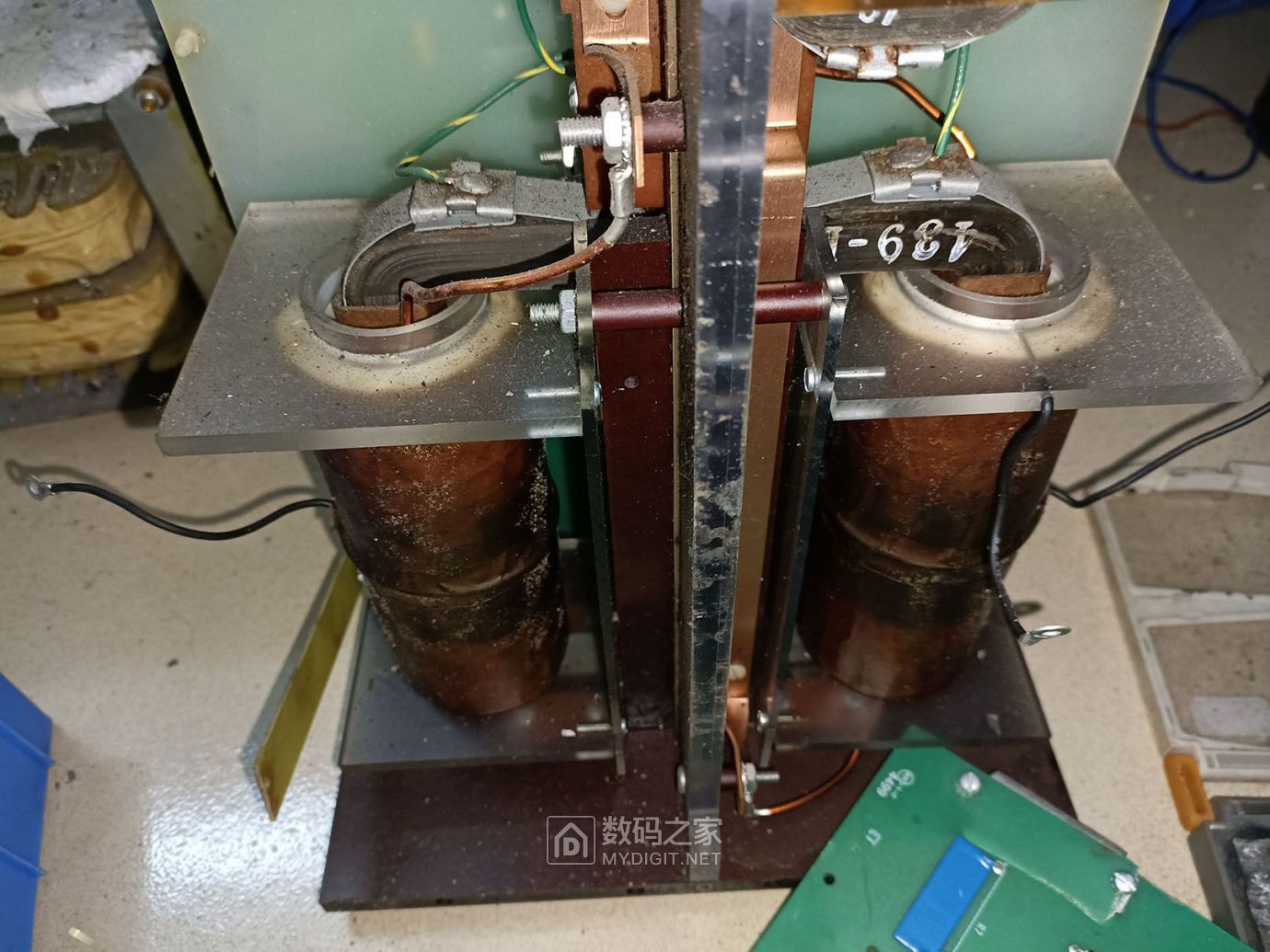

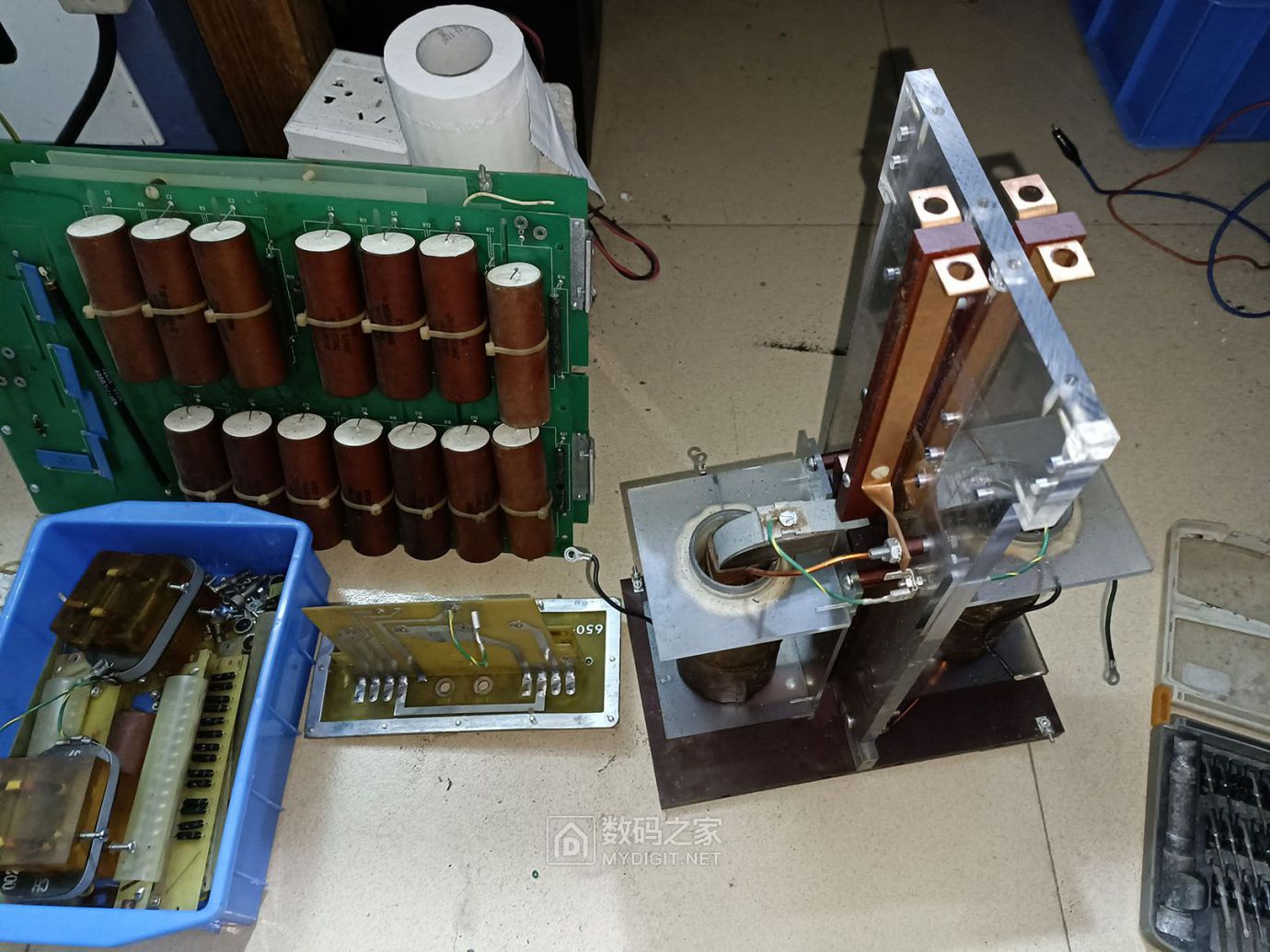

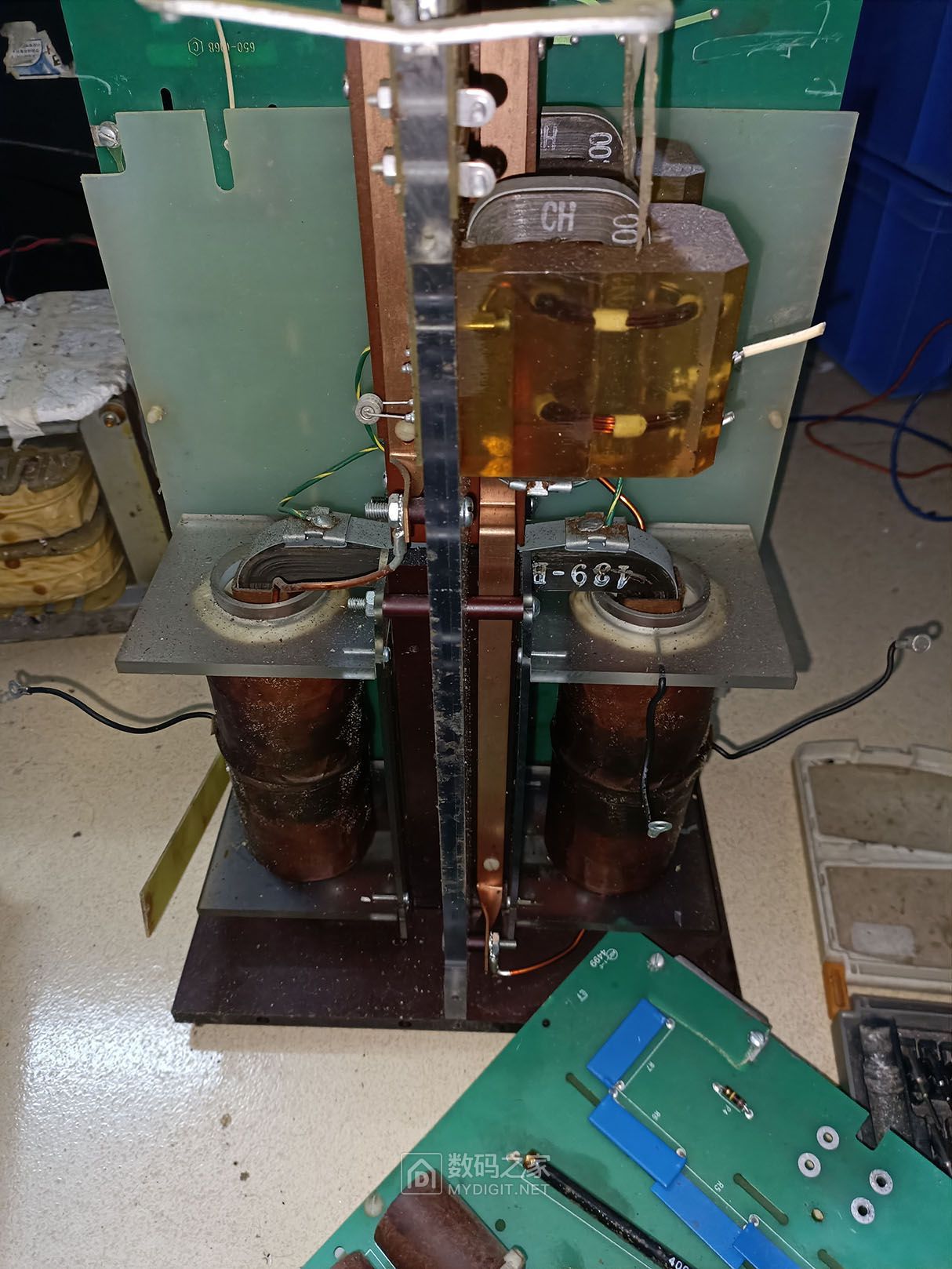

两只高压变压器

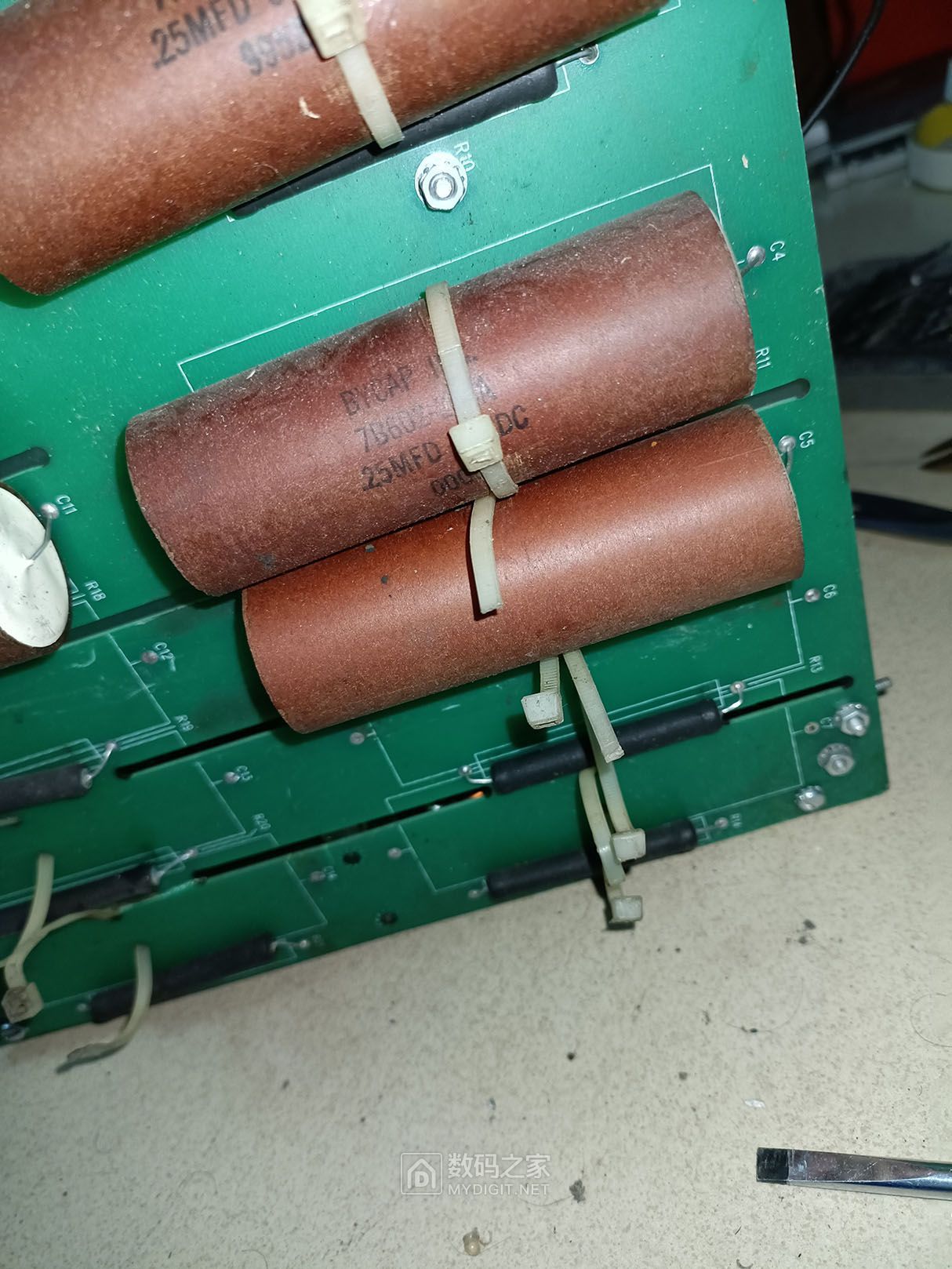

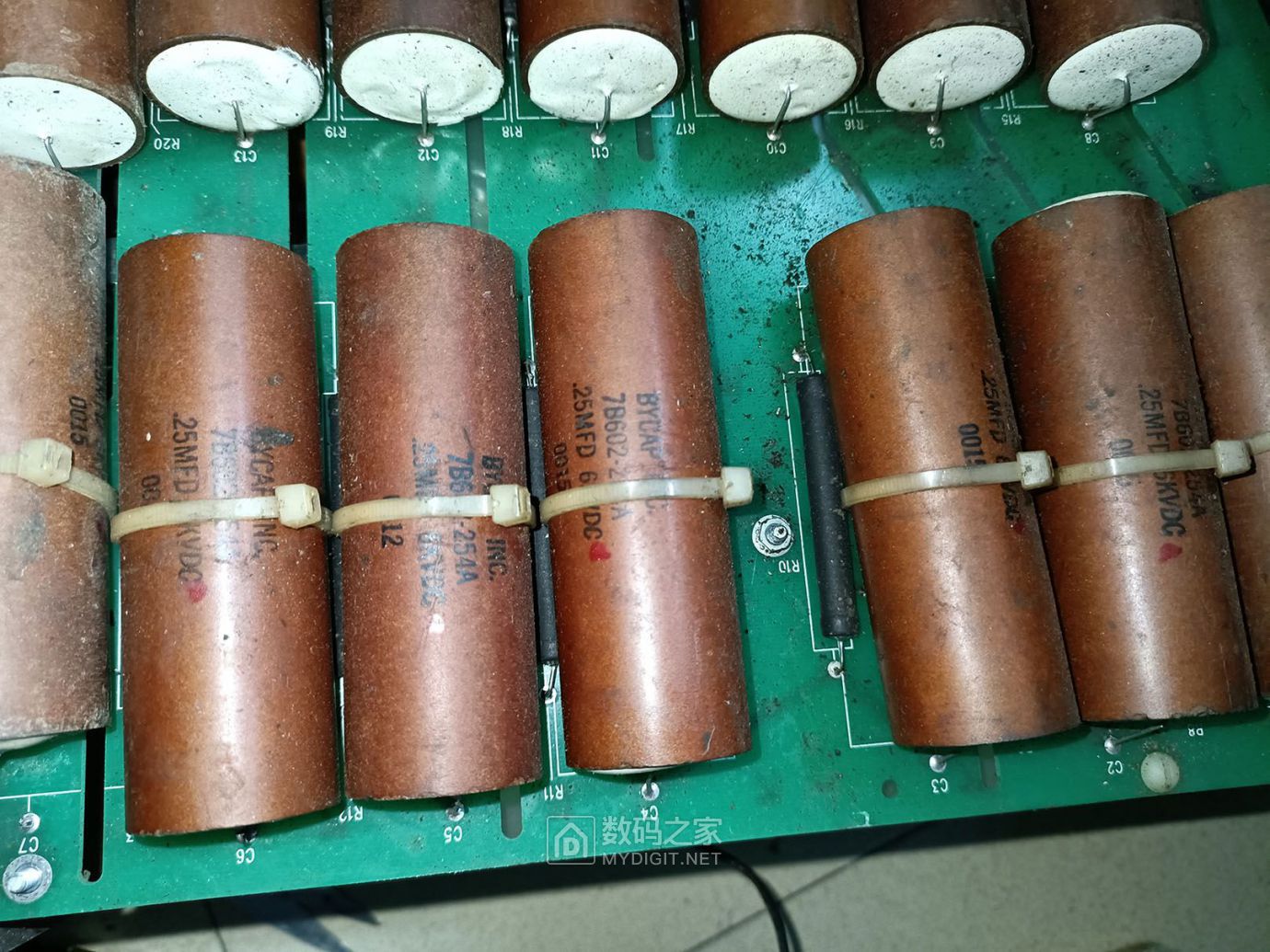

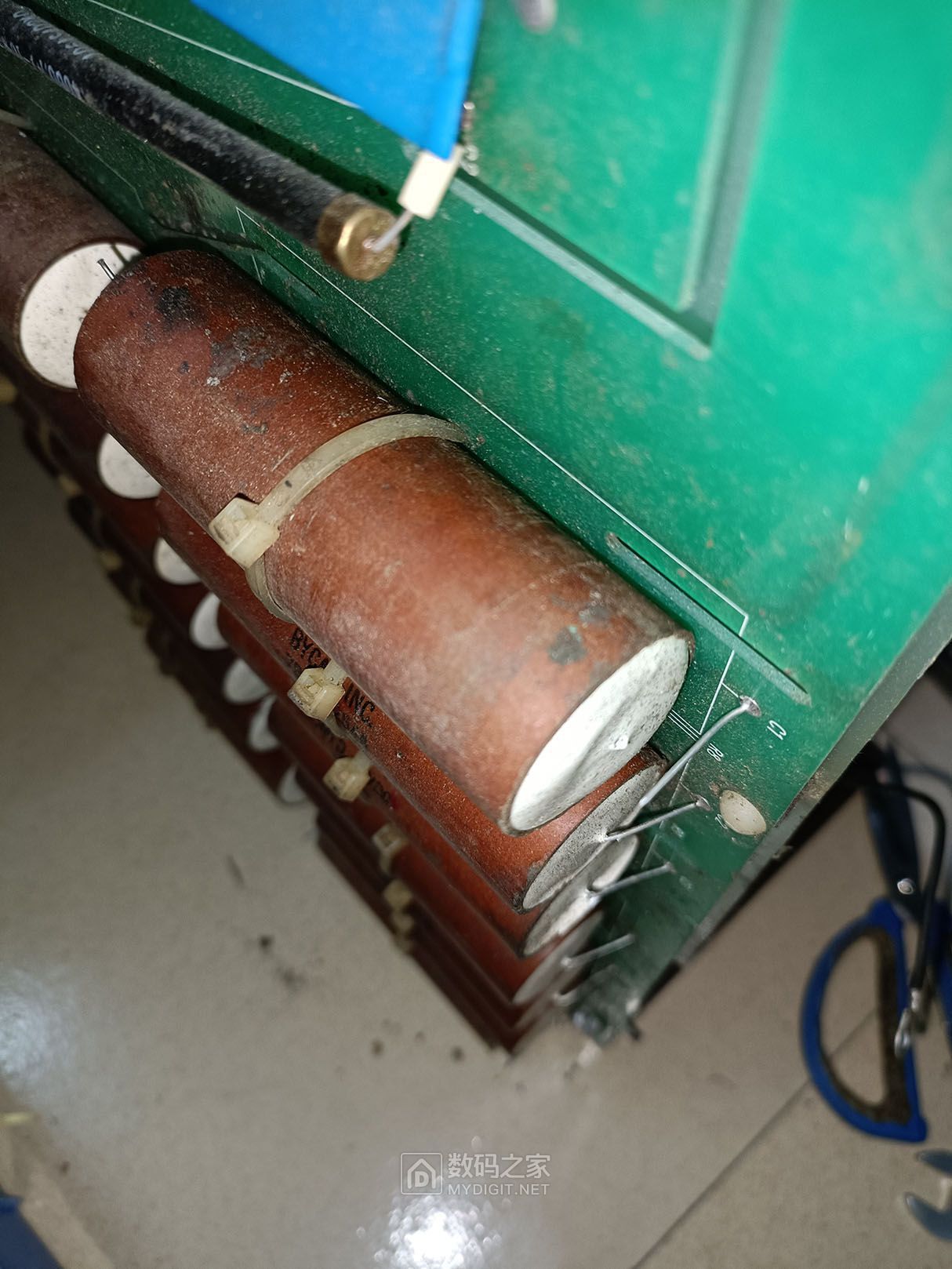

电容发霉了

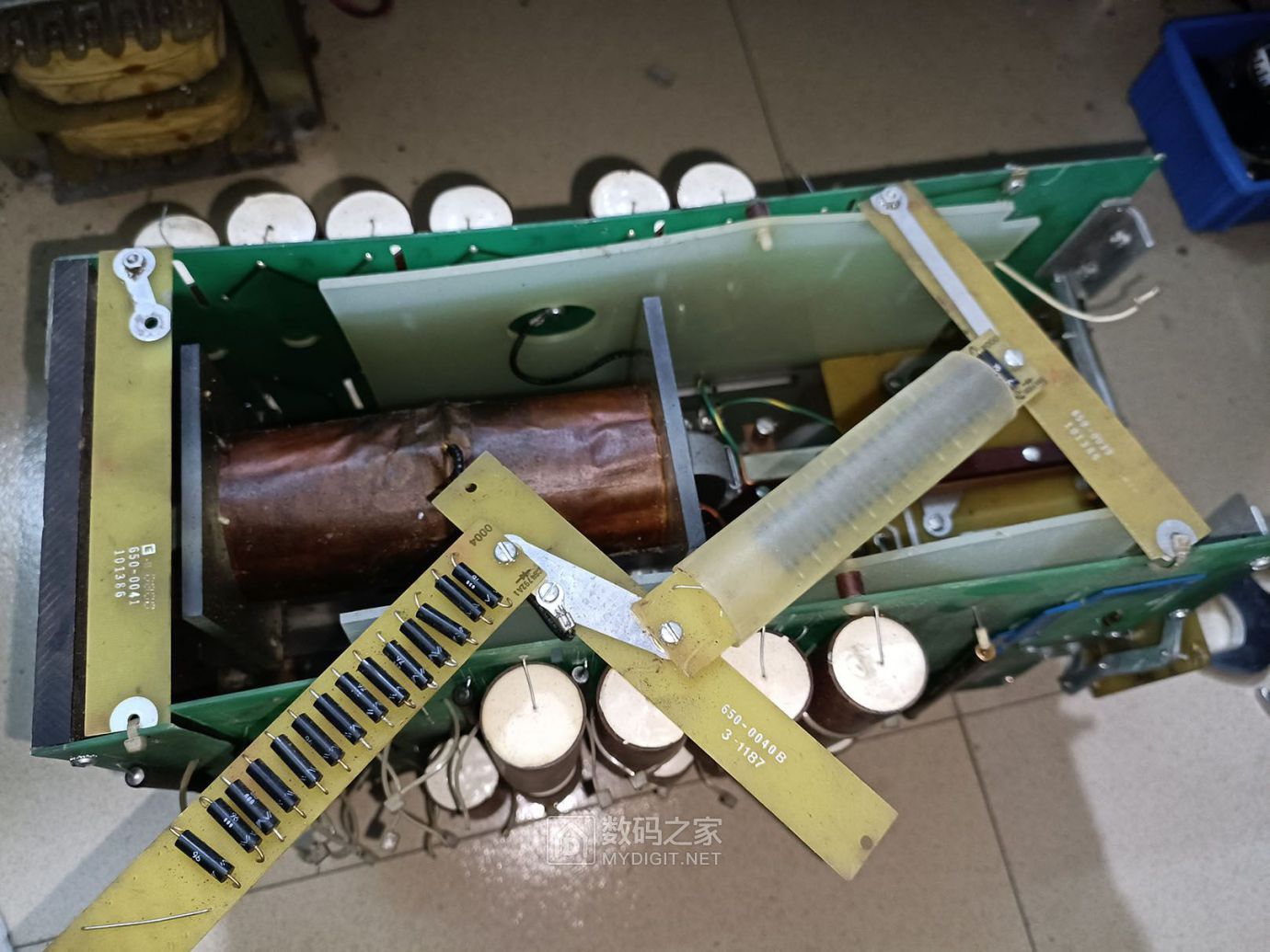

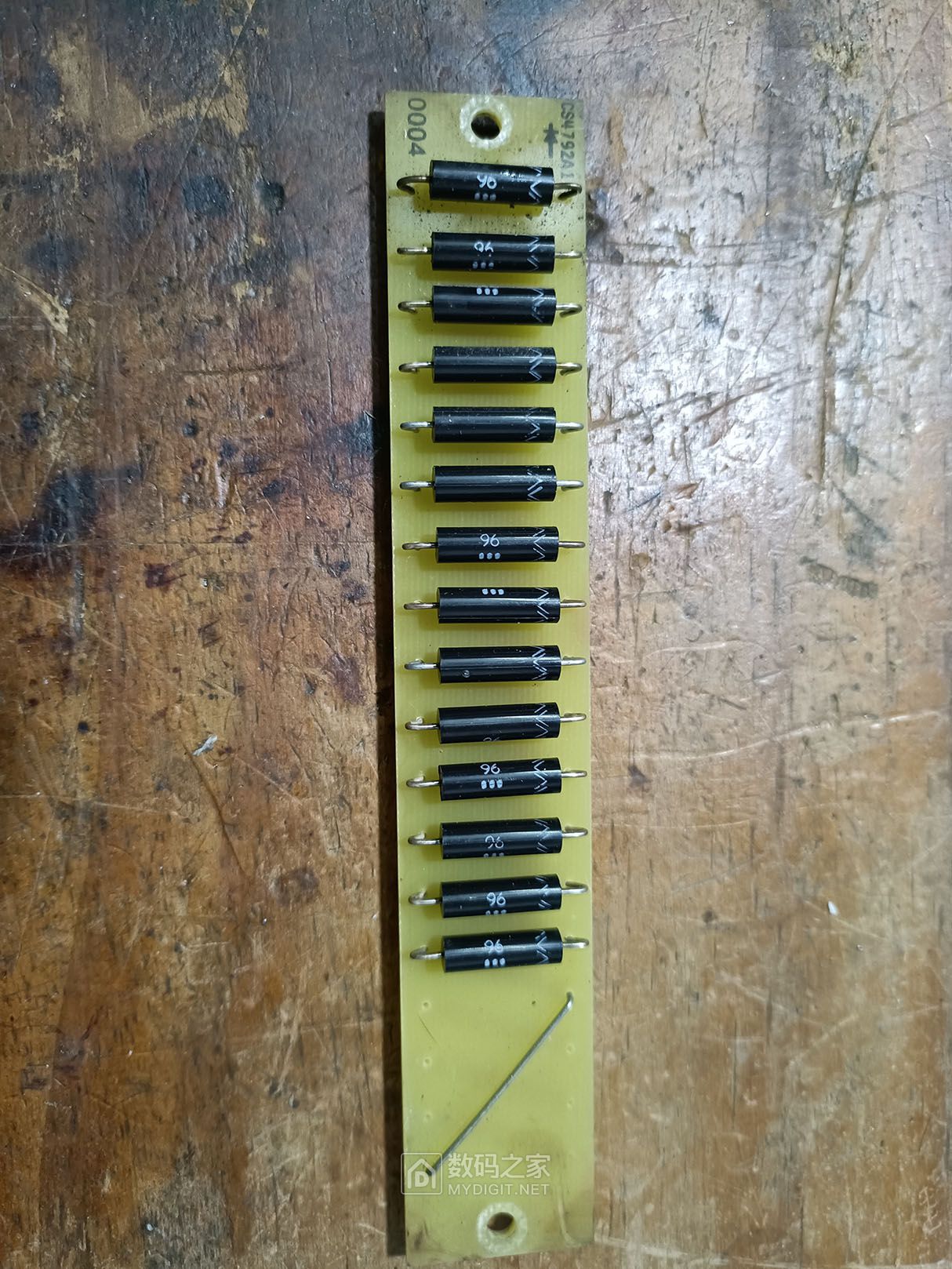

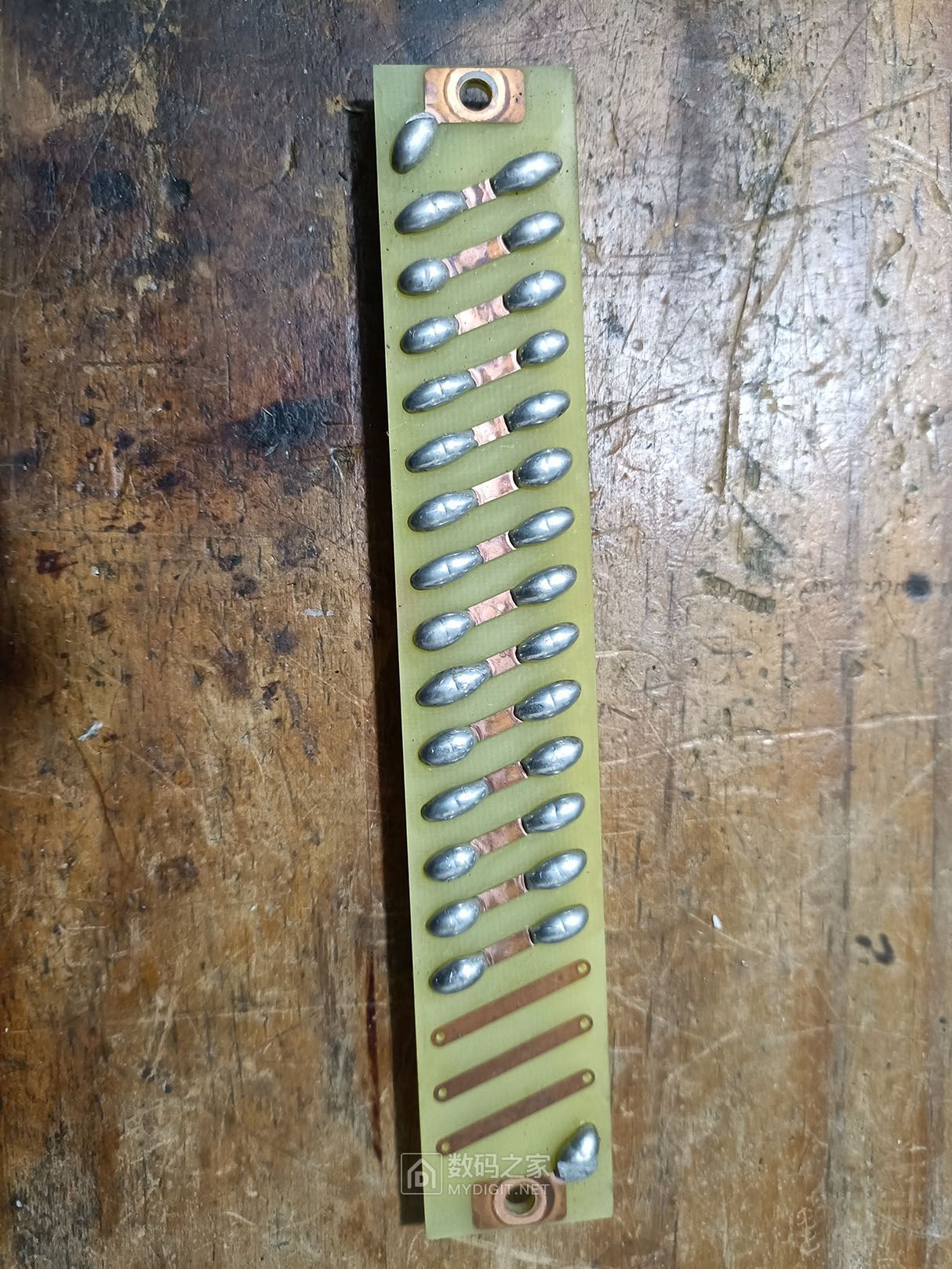

高压硅堆，由小耐压的高压二极管串联，提高整体耐压， 10KV一个硅堆，14个串联起来，耐压140KV 一组

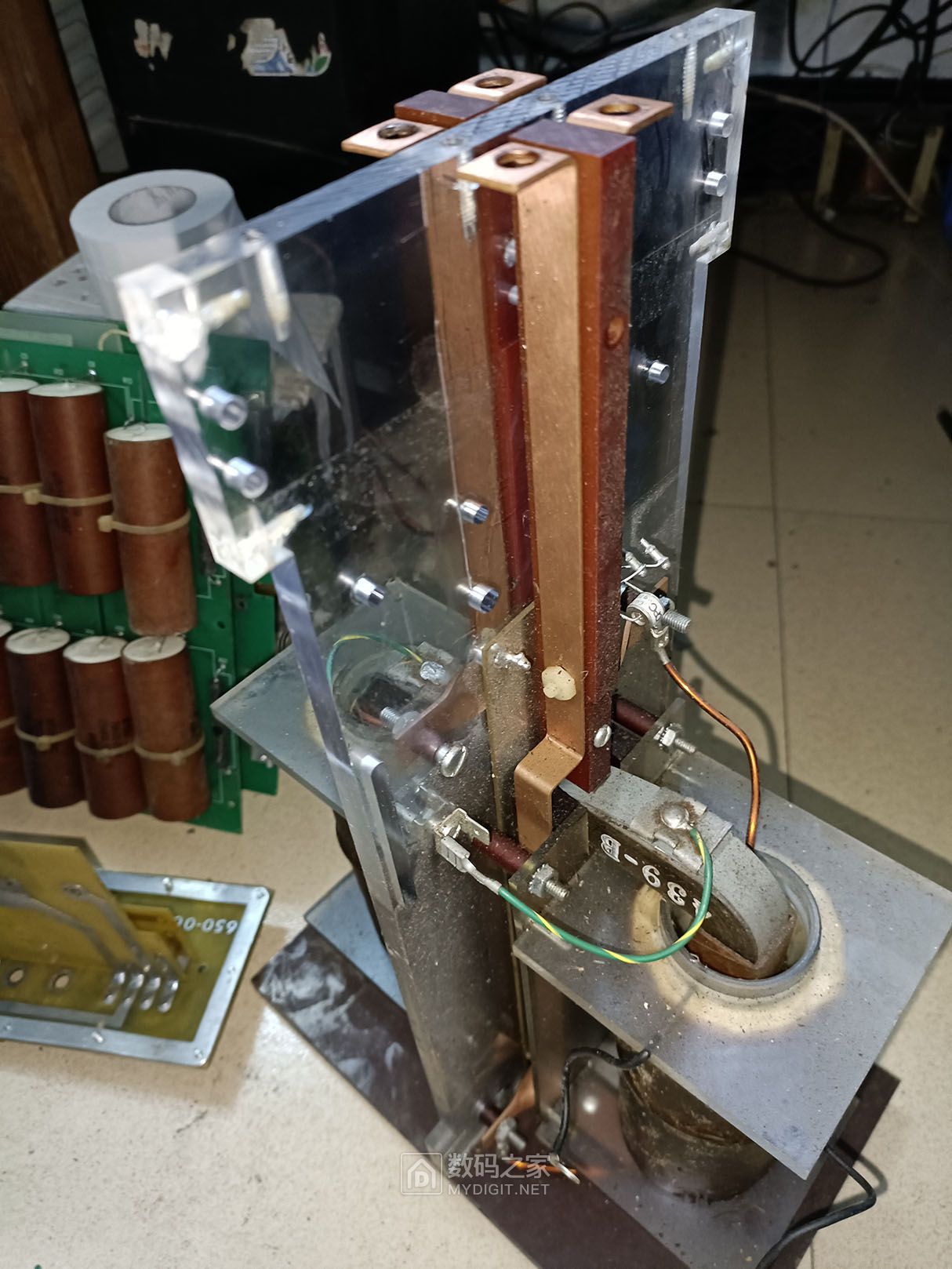

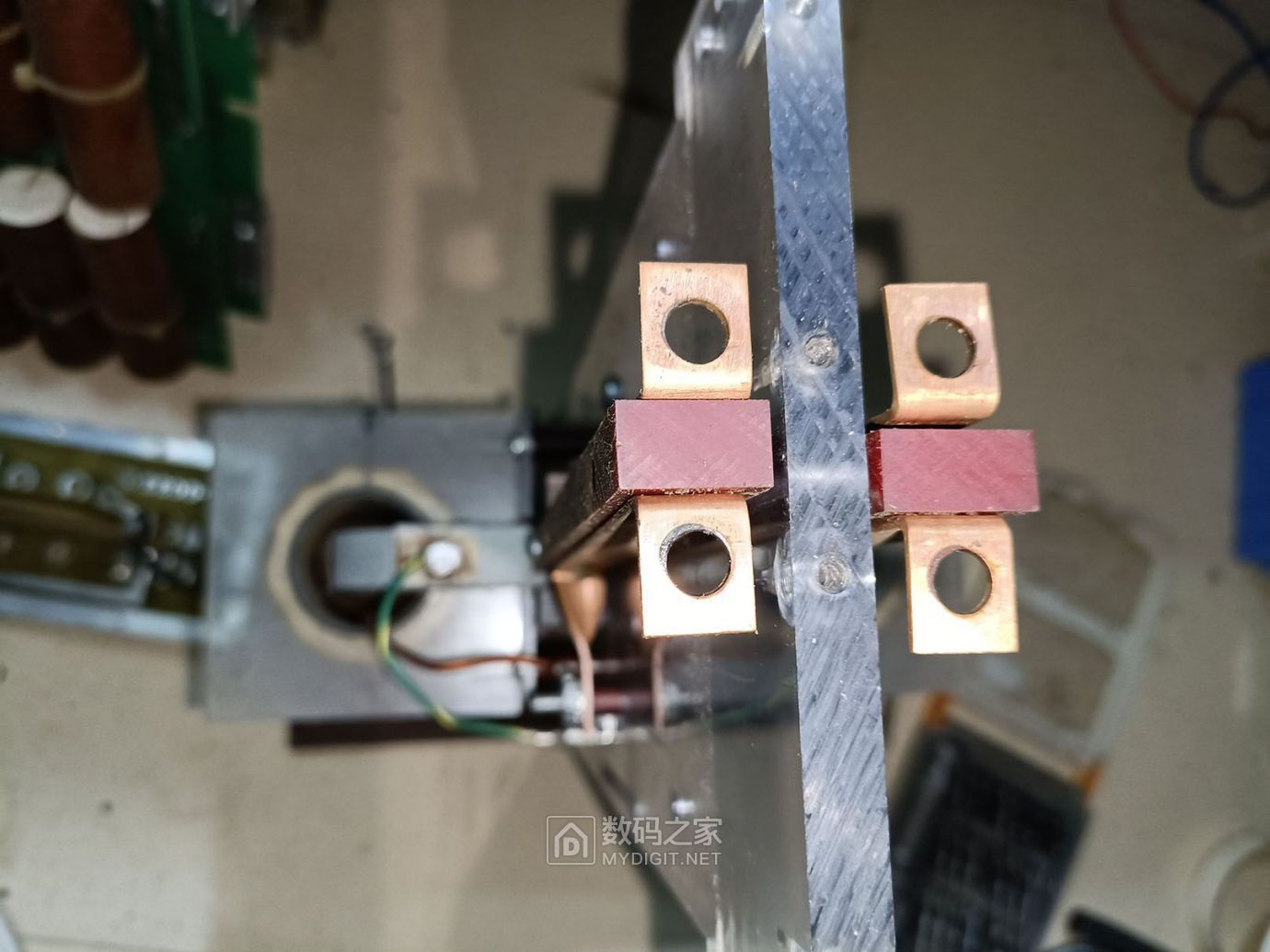

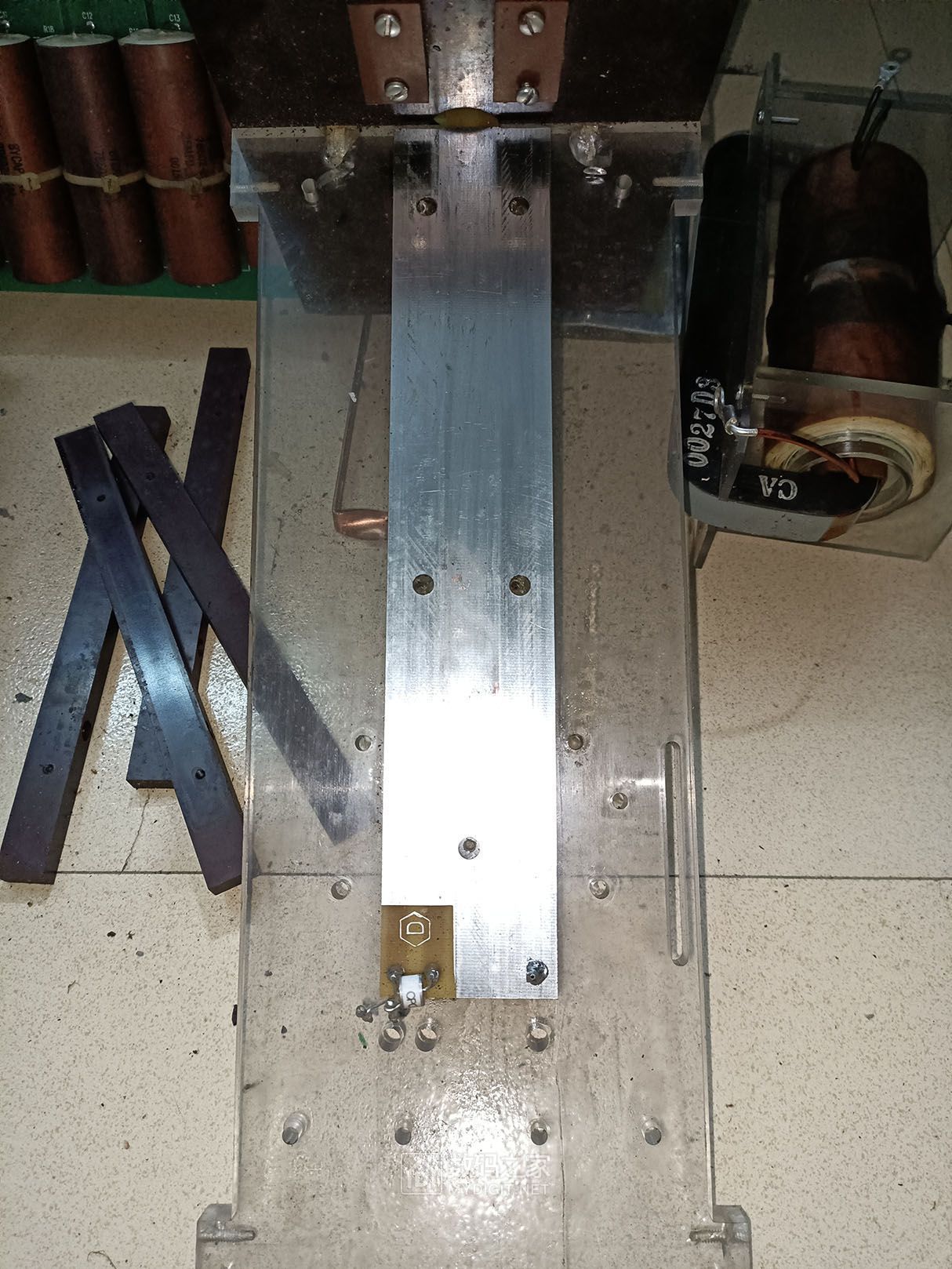

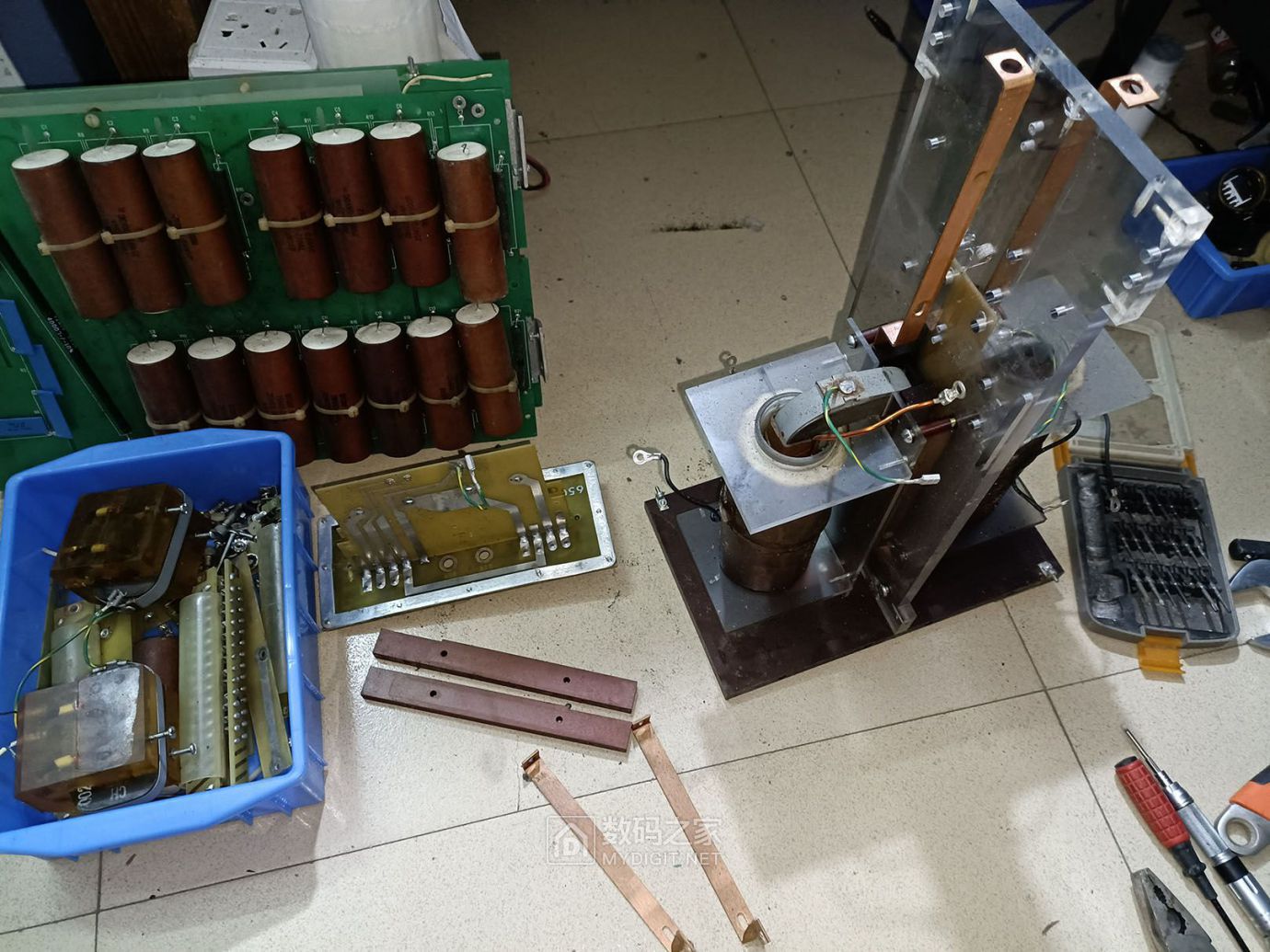

高变连线，用的紫铜排

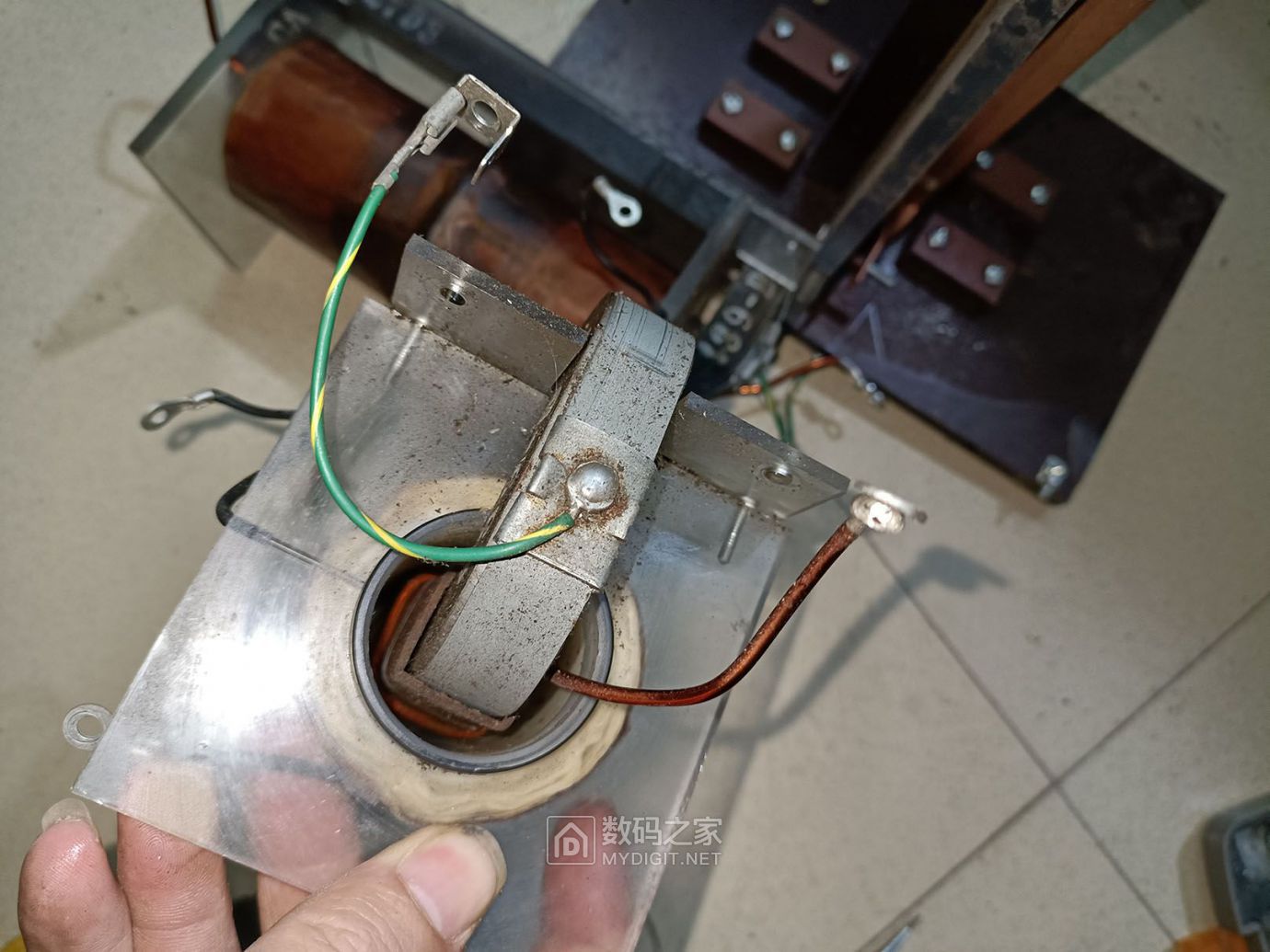

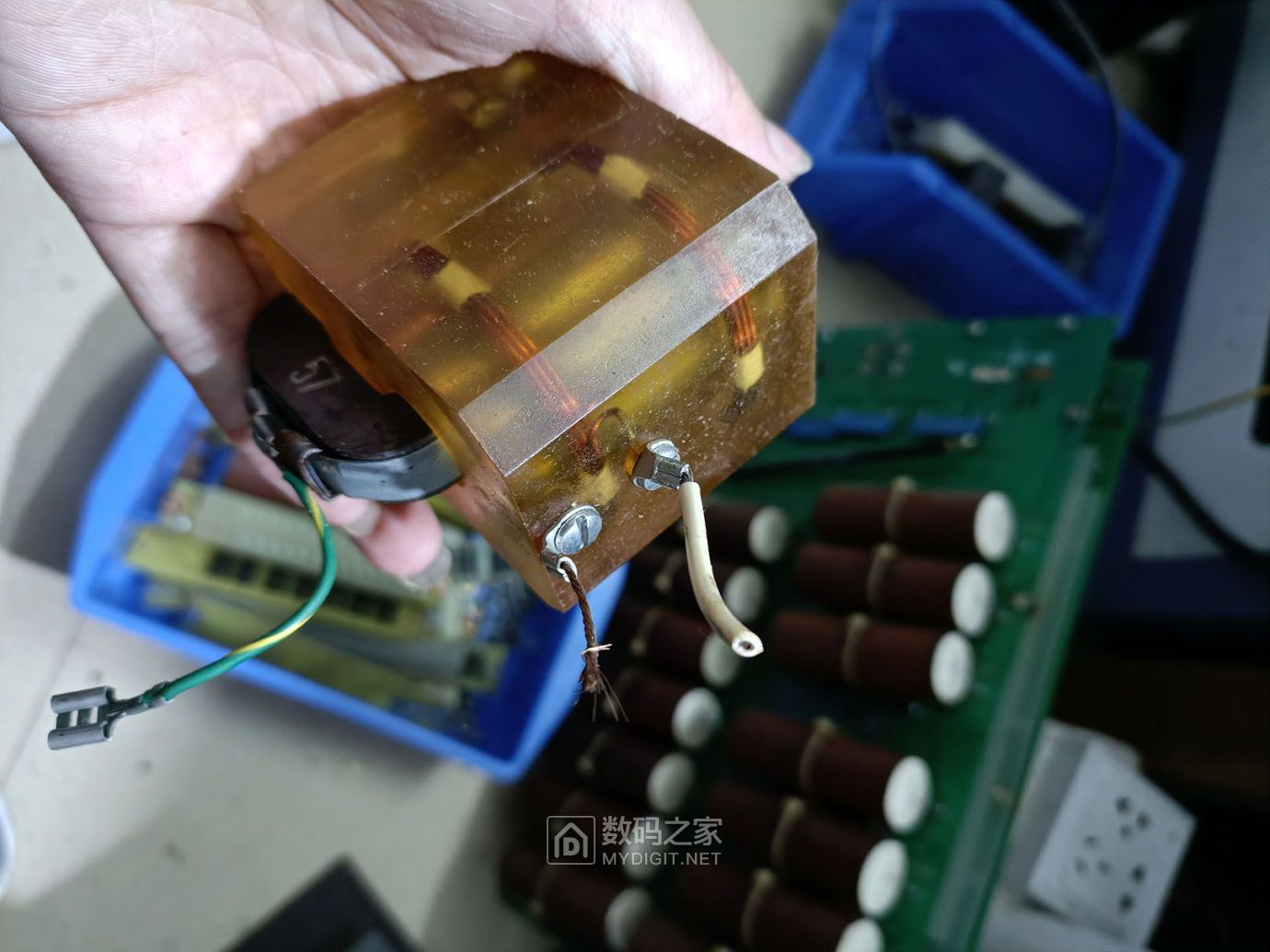

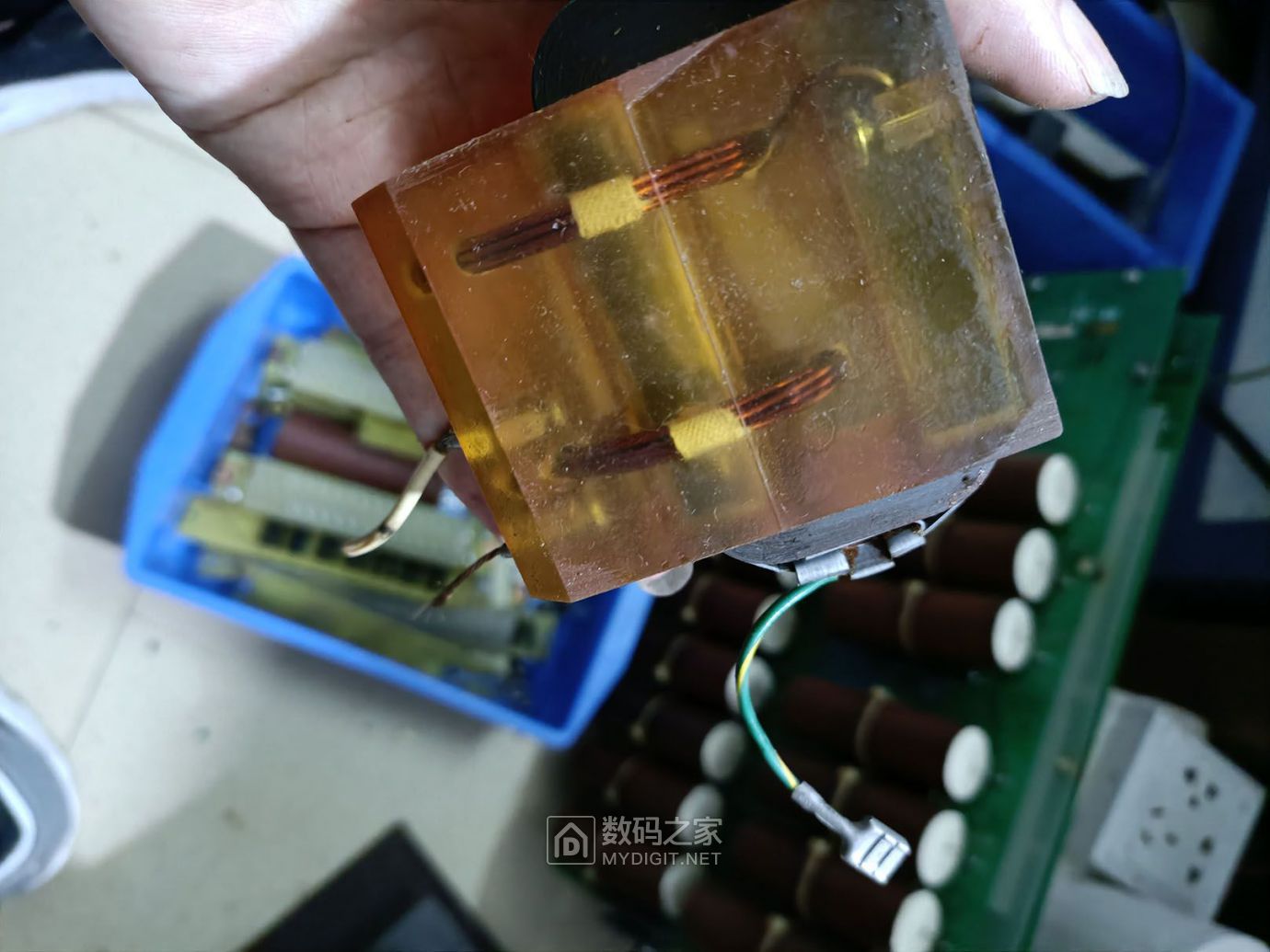

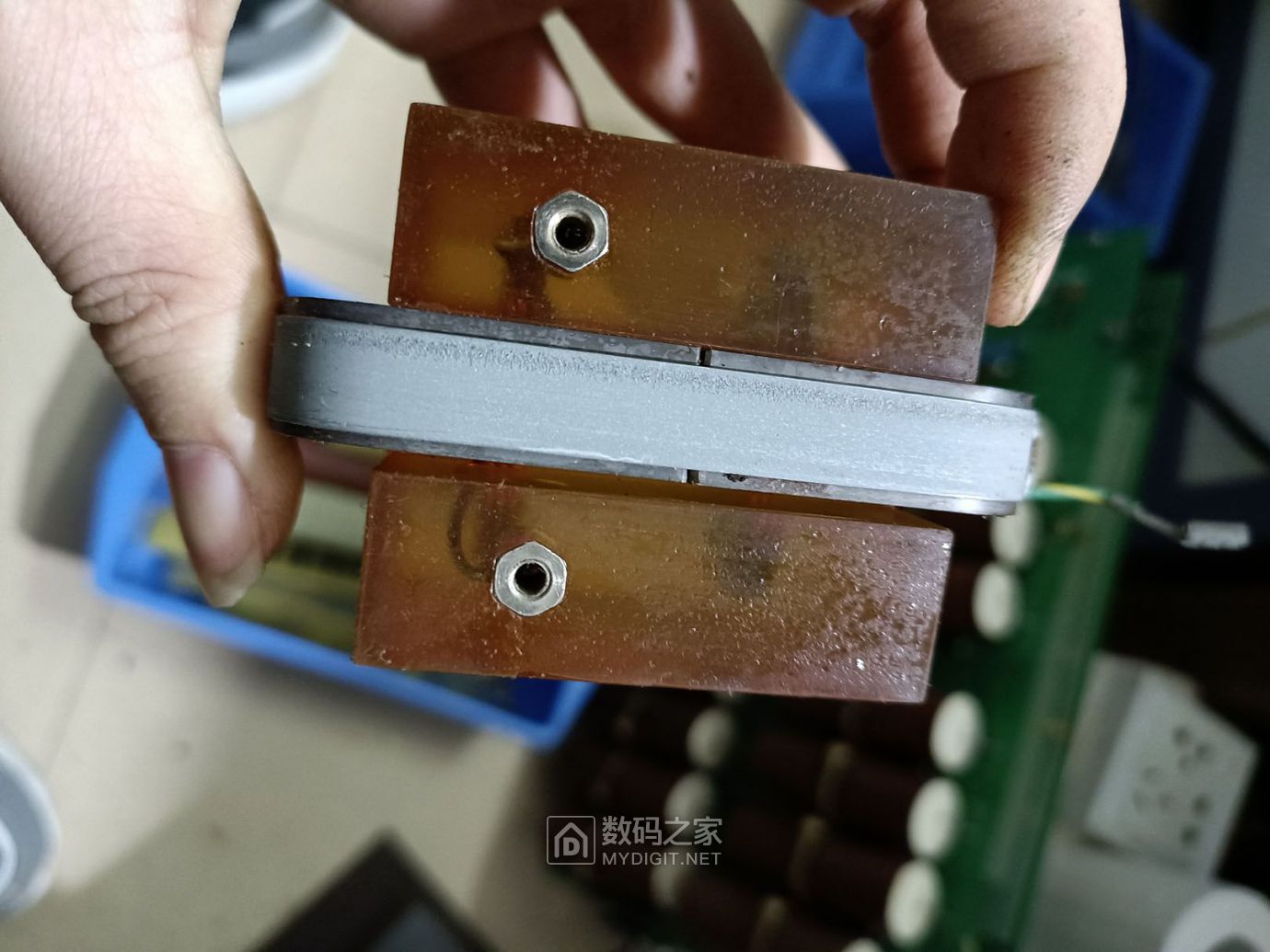

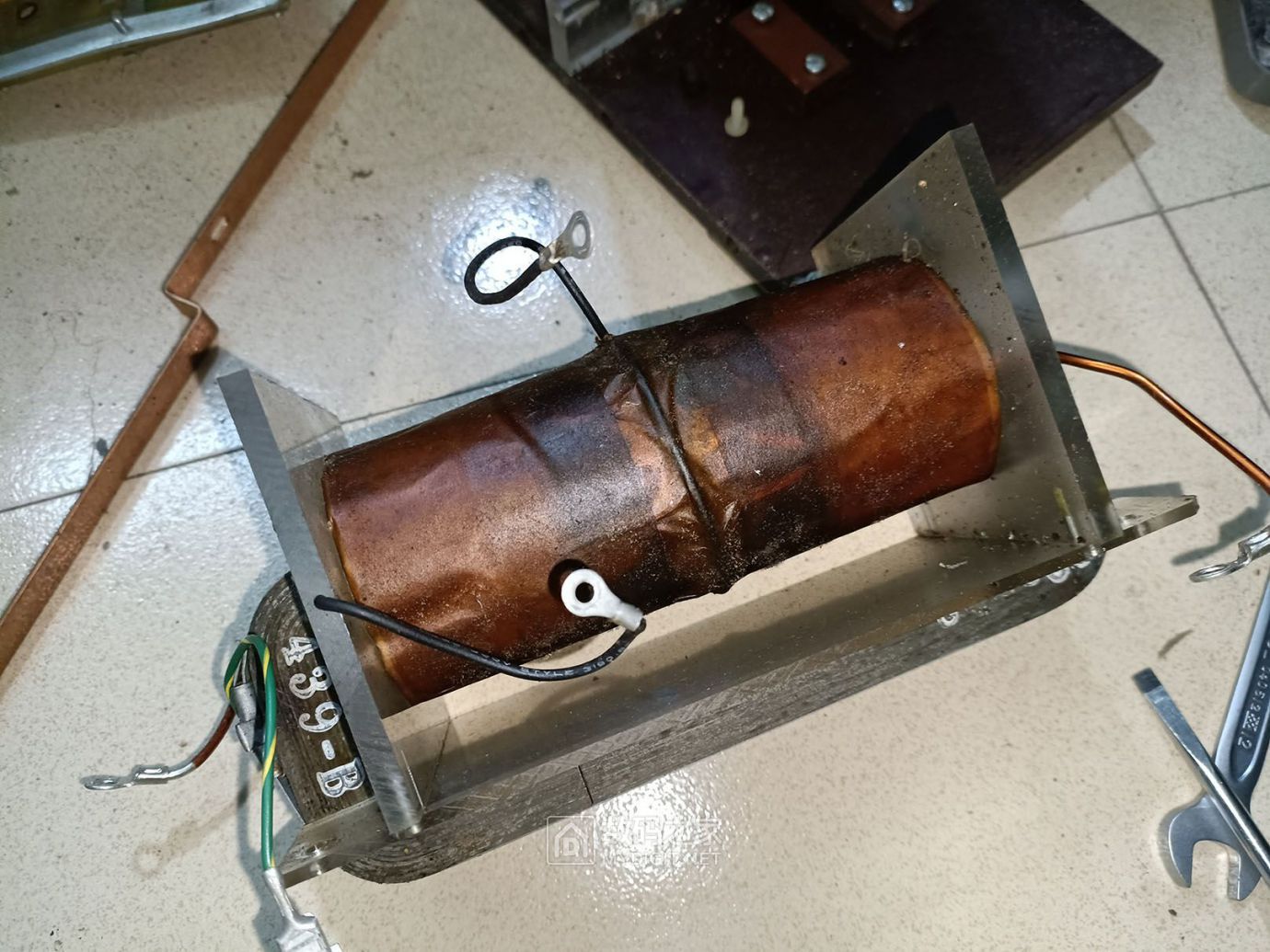

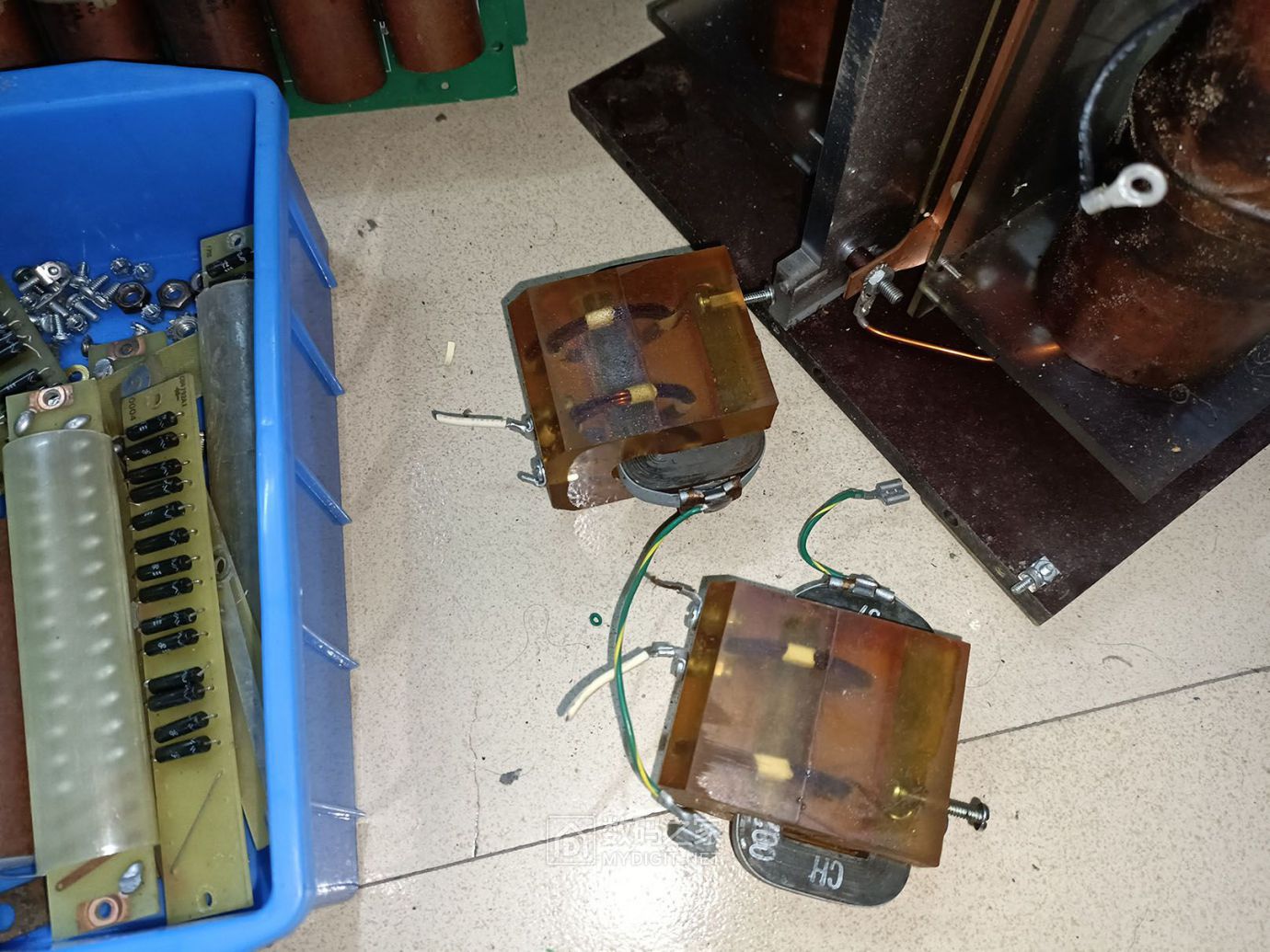

灯丝变压器，有机玻璃一体灌封，无法更改

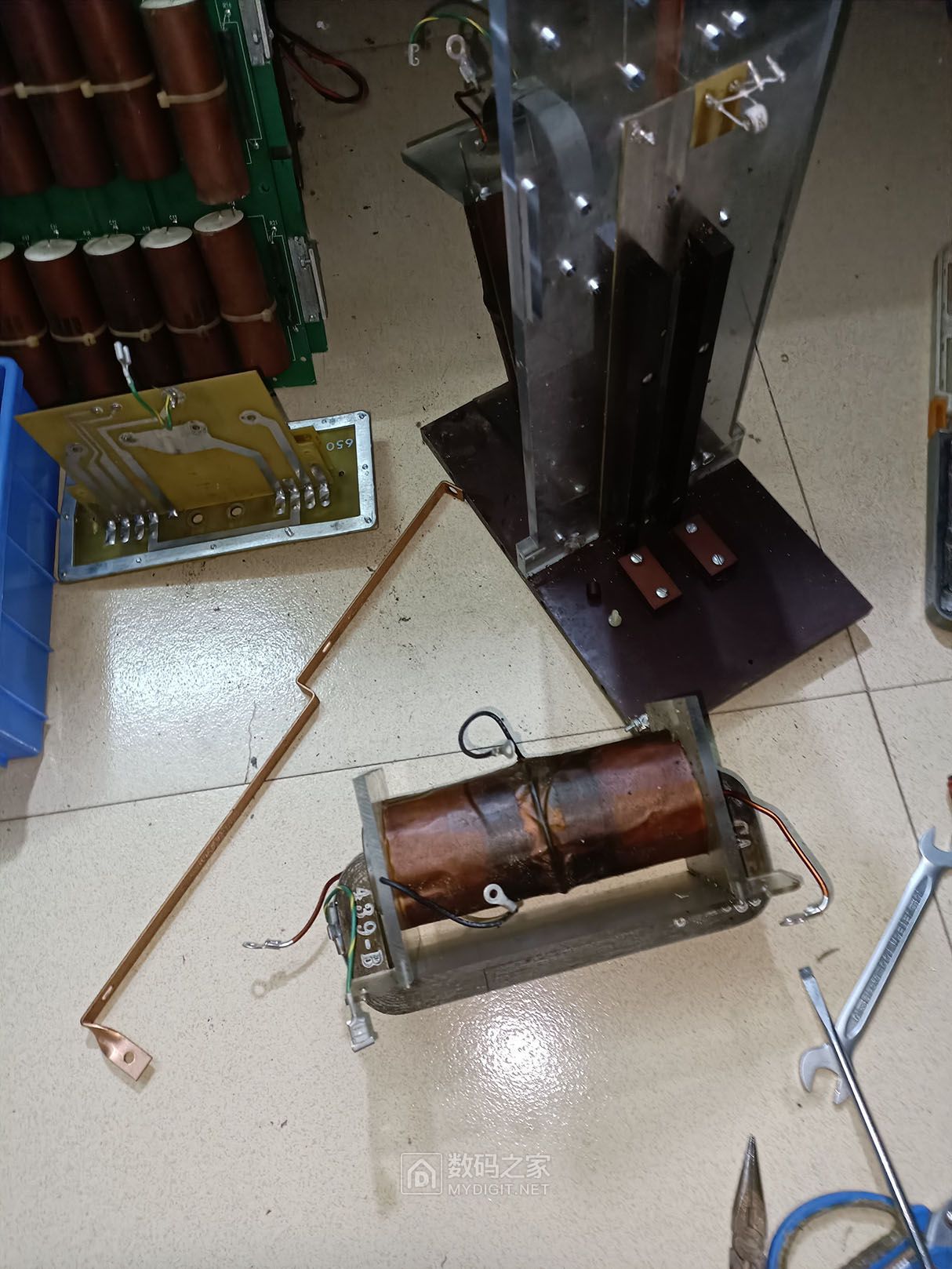

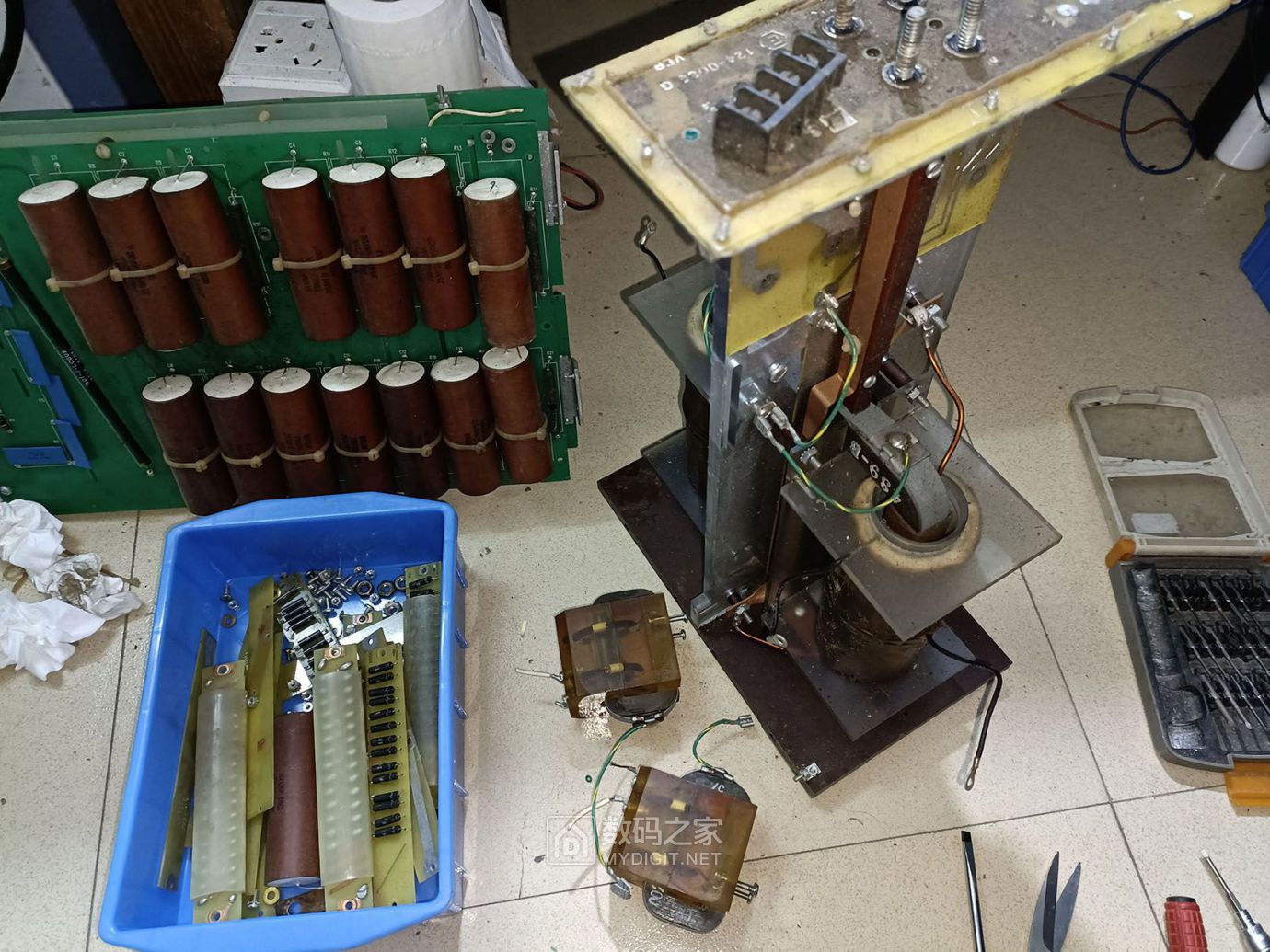

已经拆下两只灯丝变压器

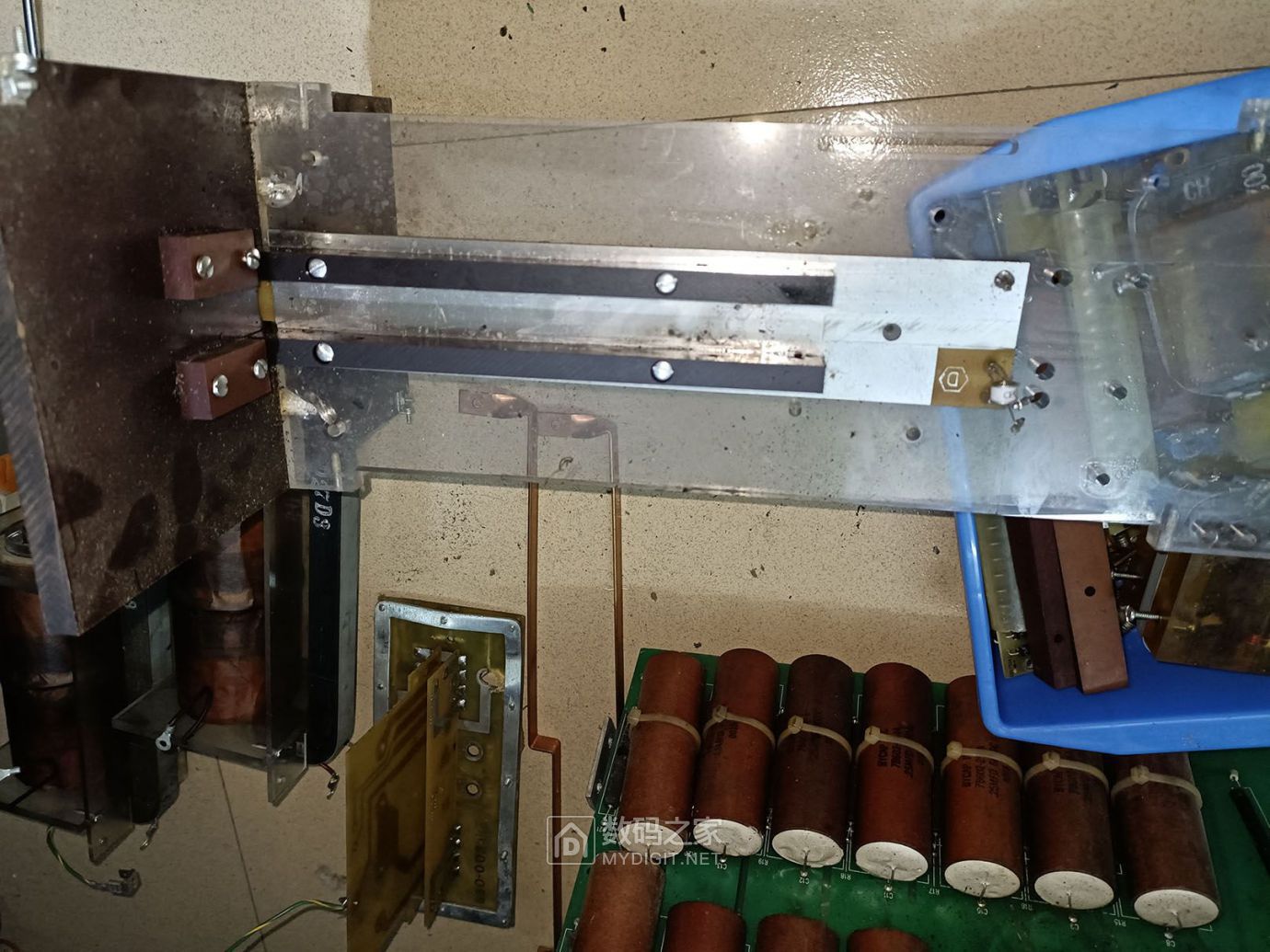

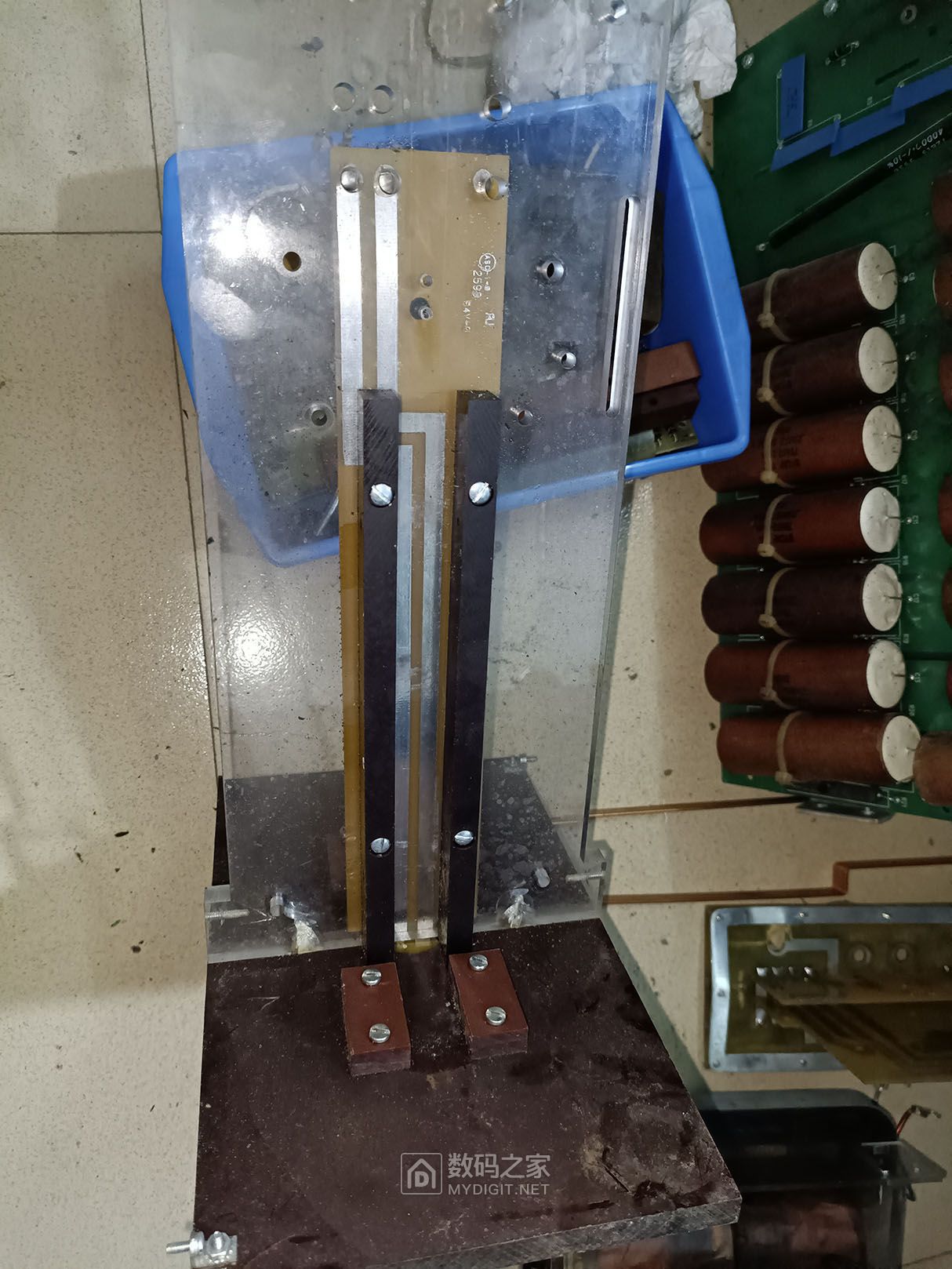

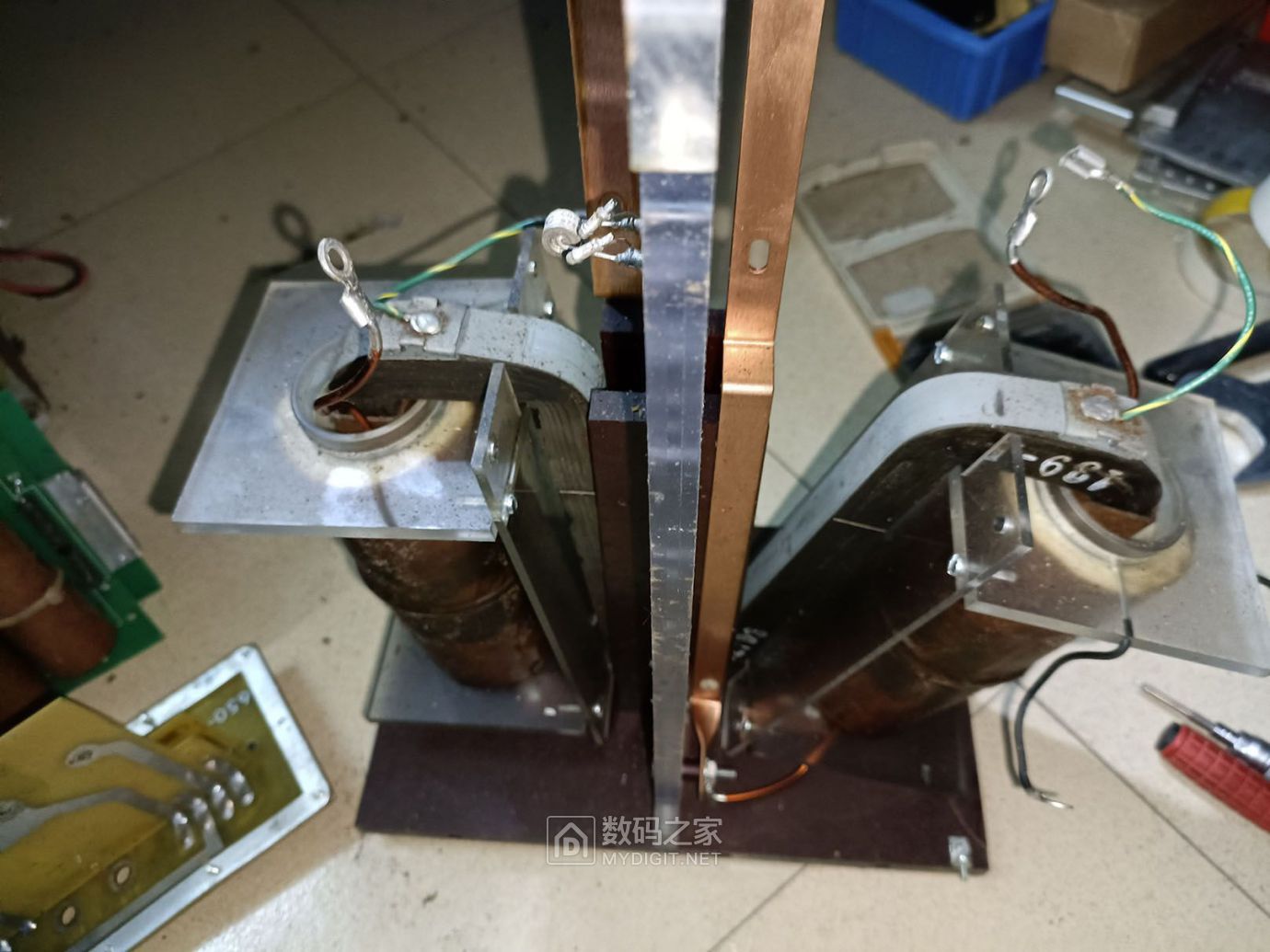

高压变压器的铜排，分两组，其实还是串联起来使用的

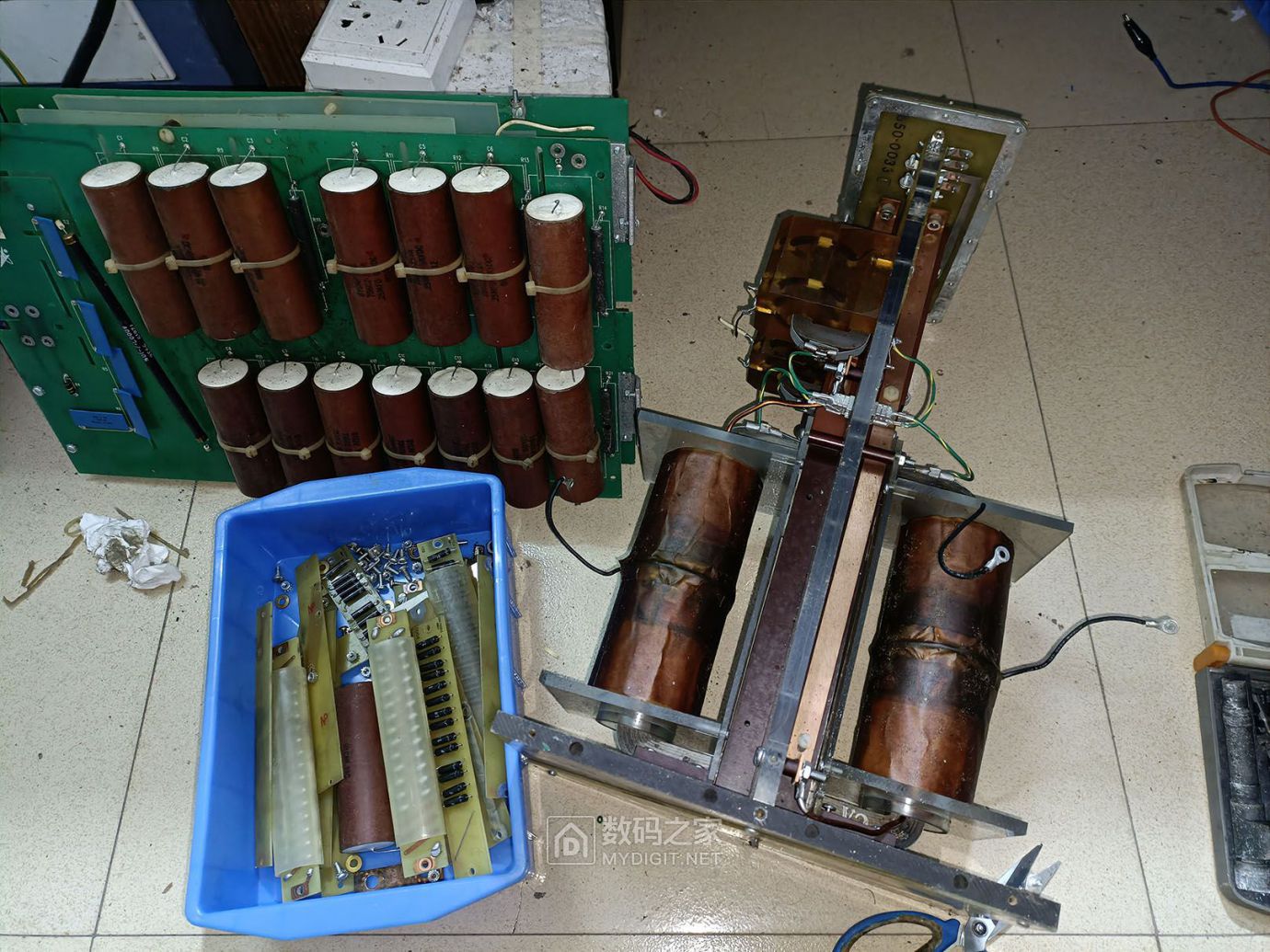

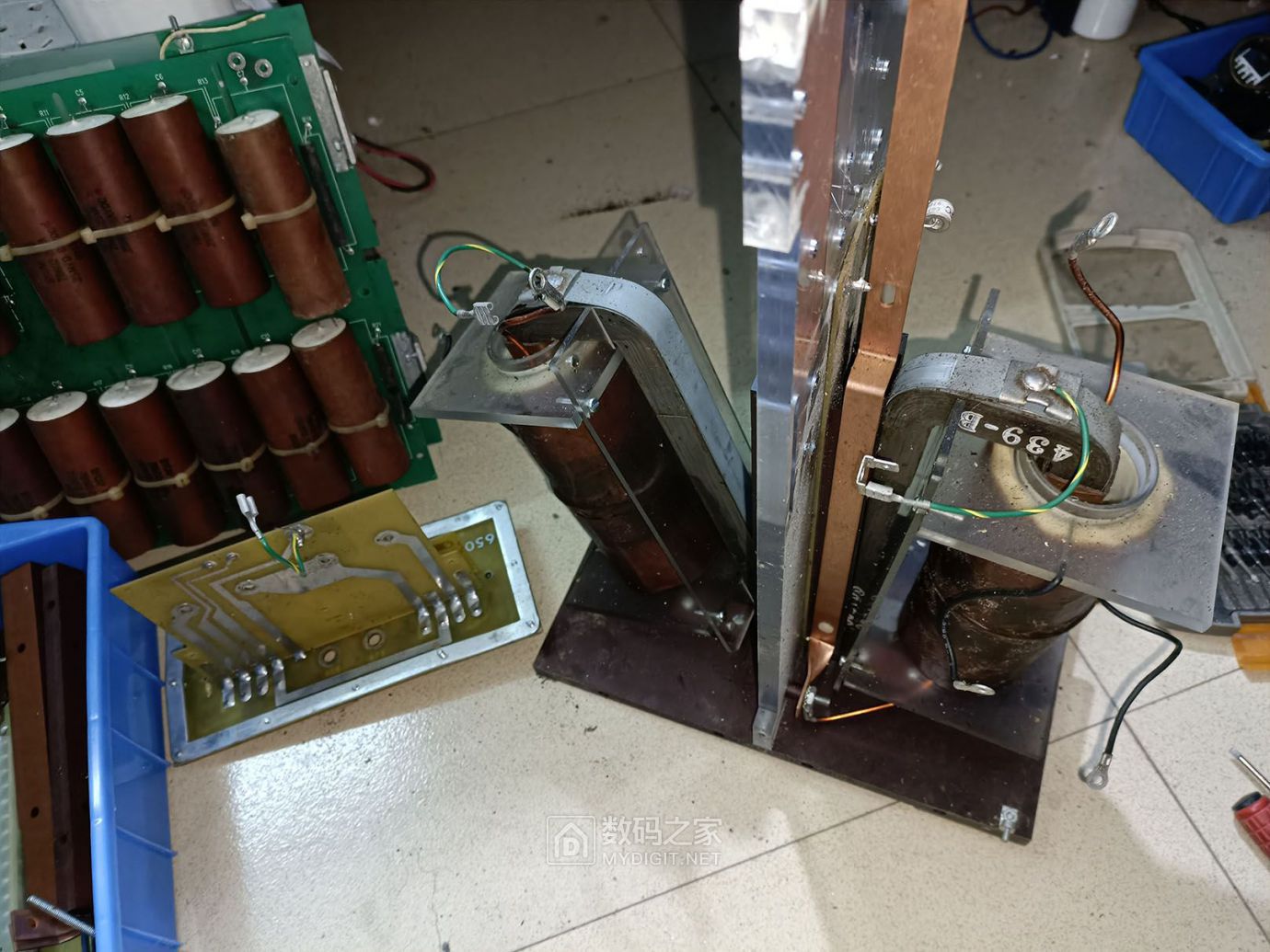

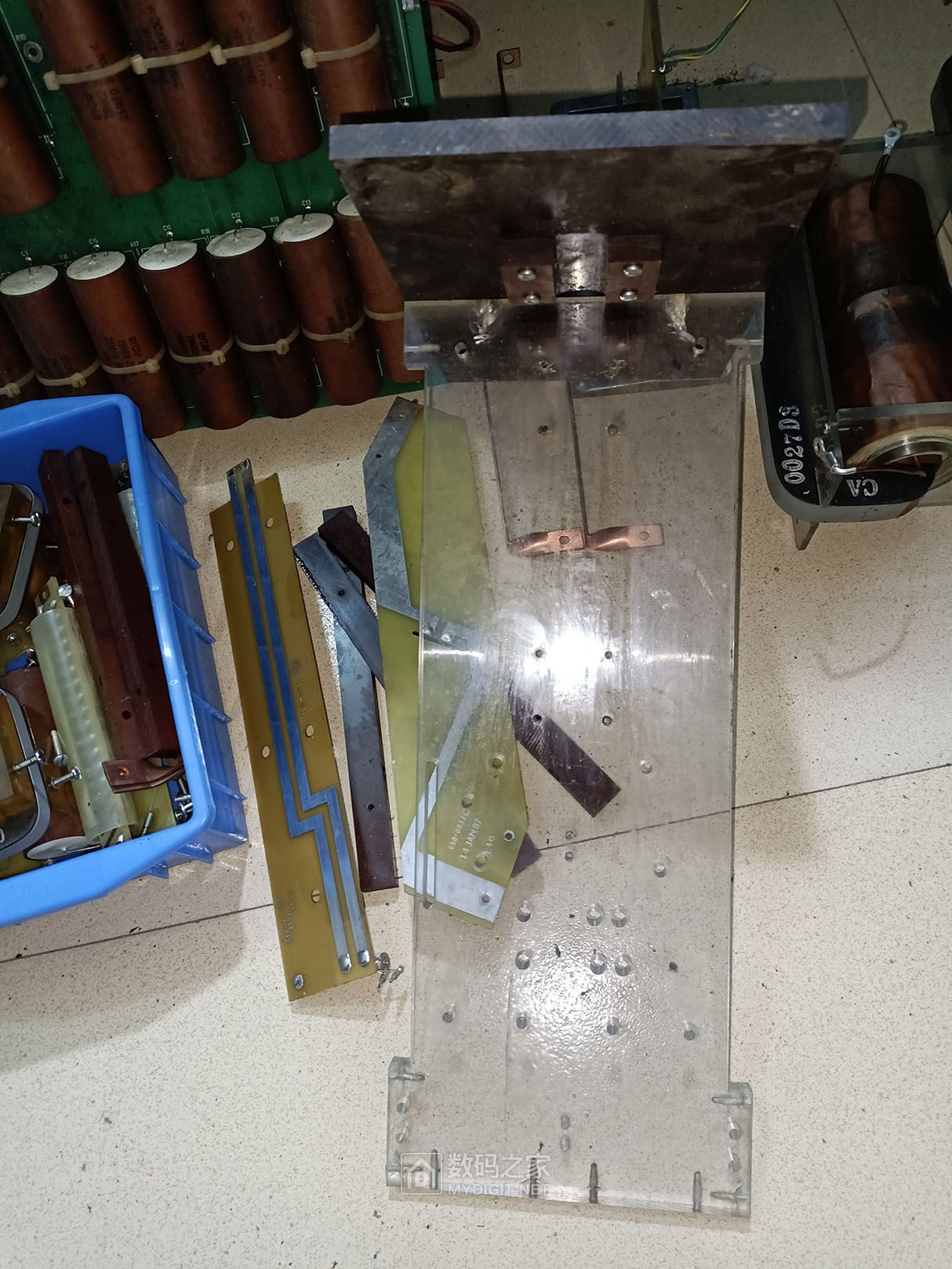

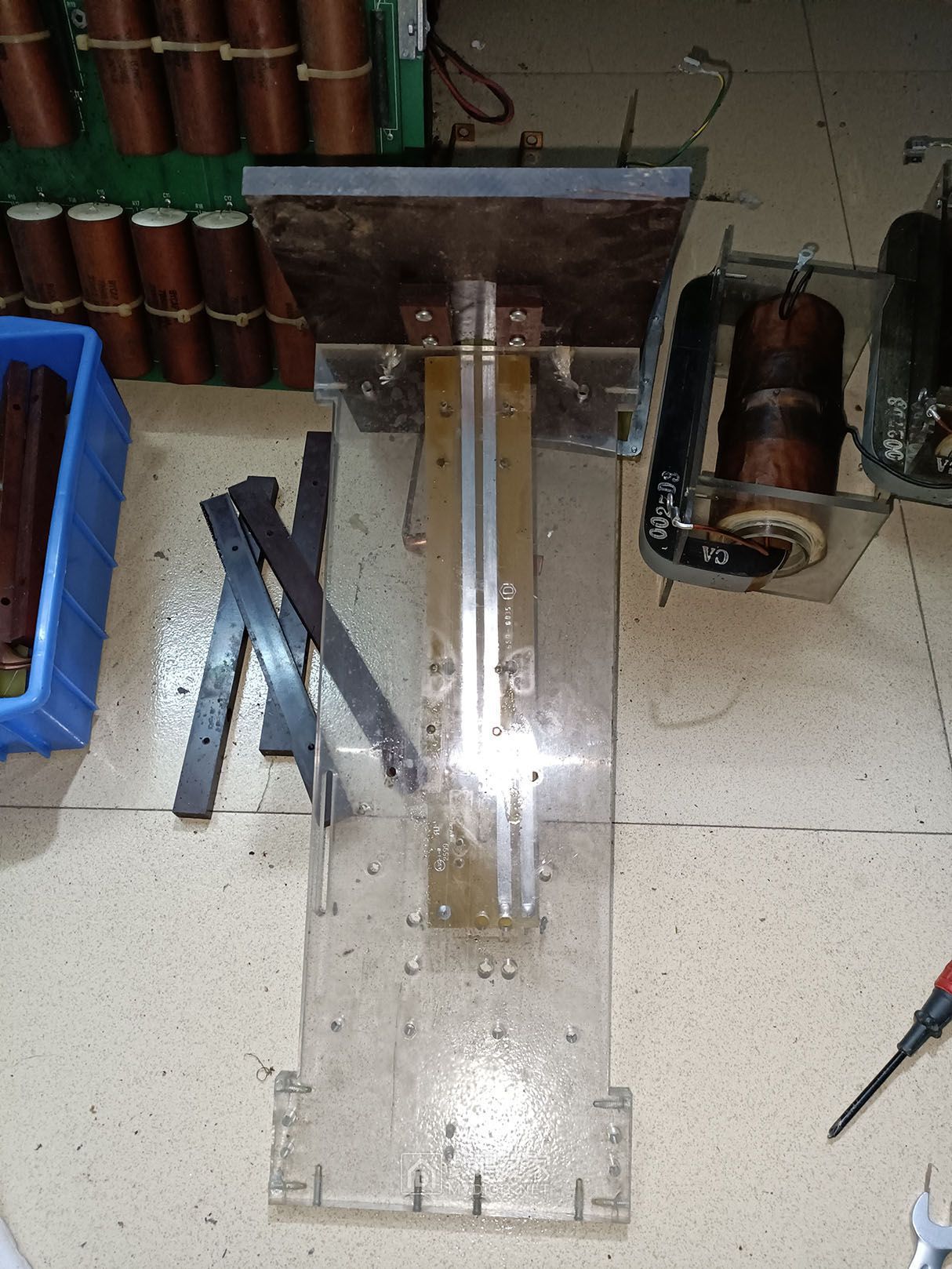

最后拆底座，两只高压变压器

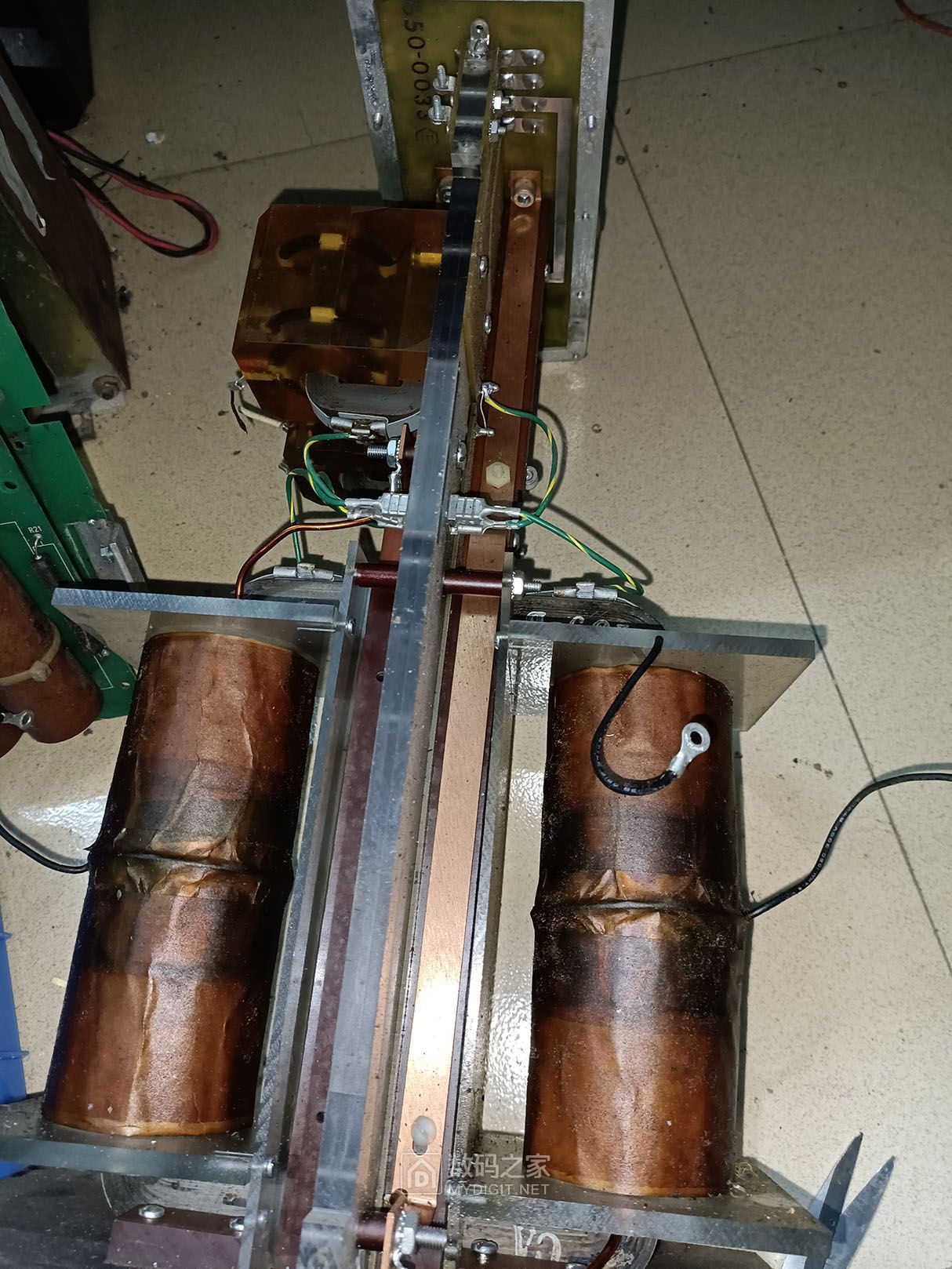

高压变压器

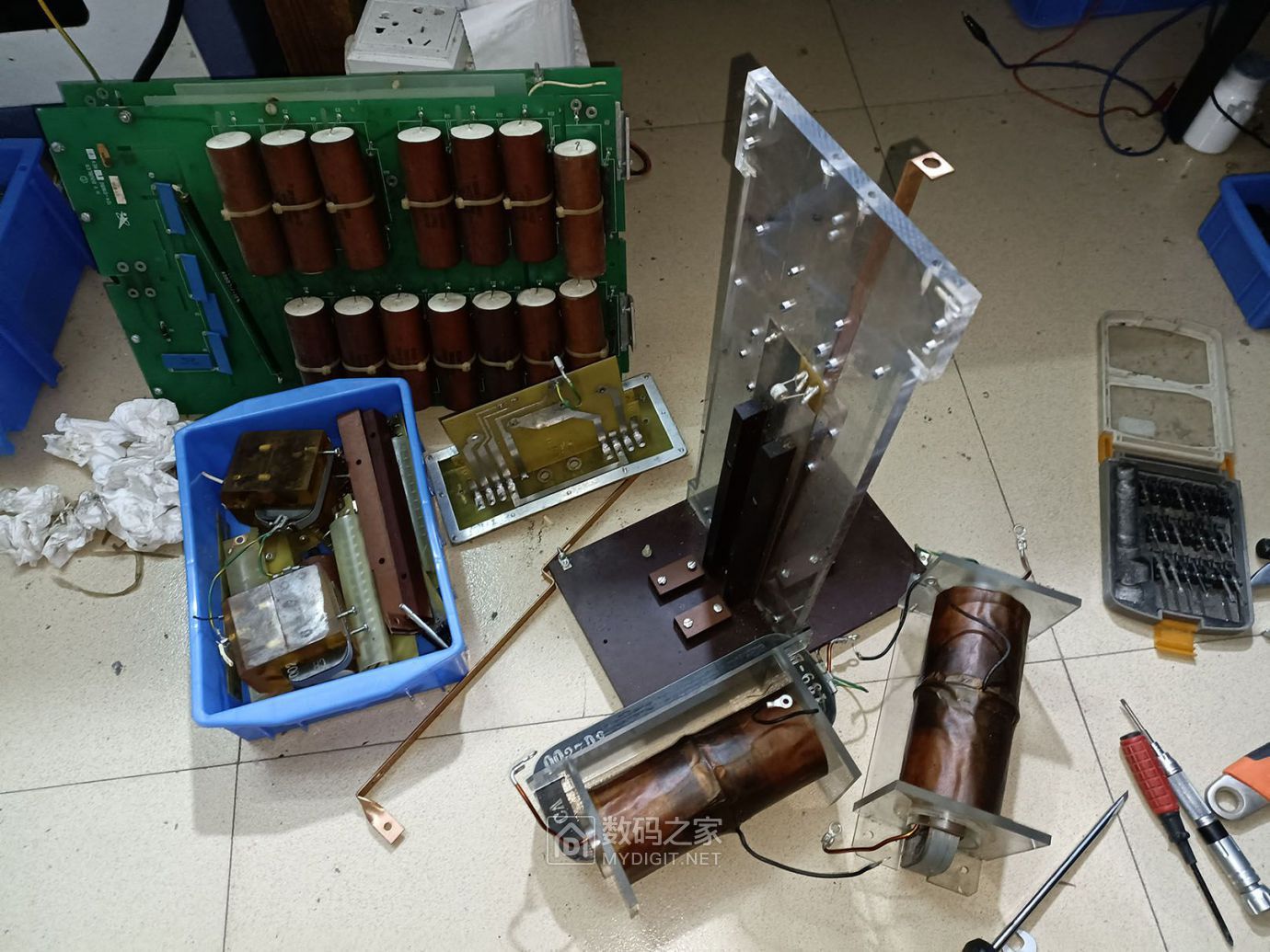

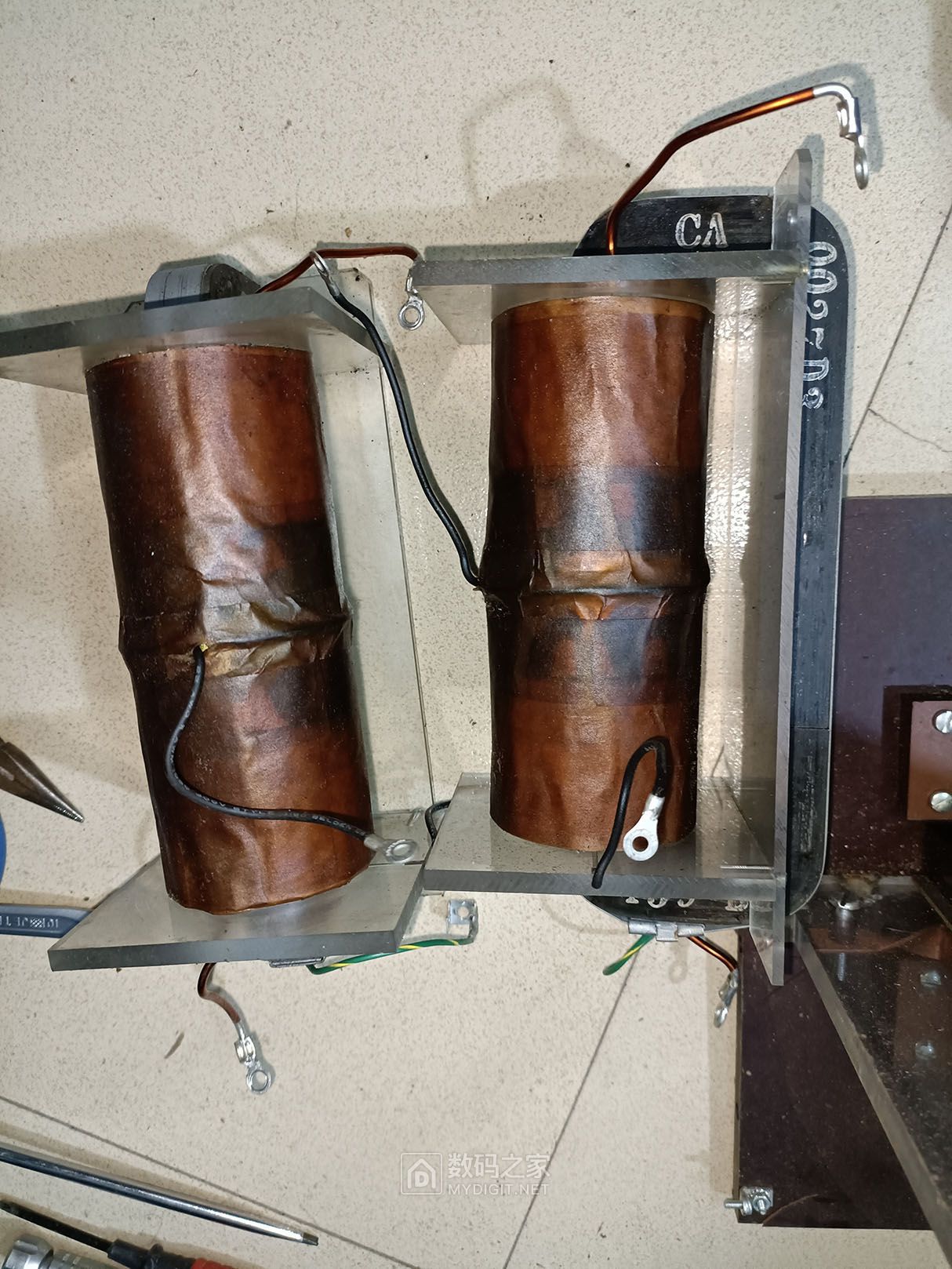

拆得两只高压变压器

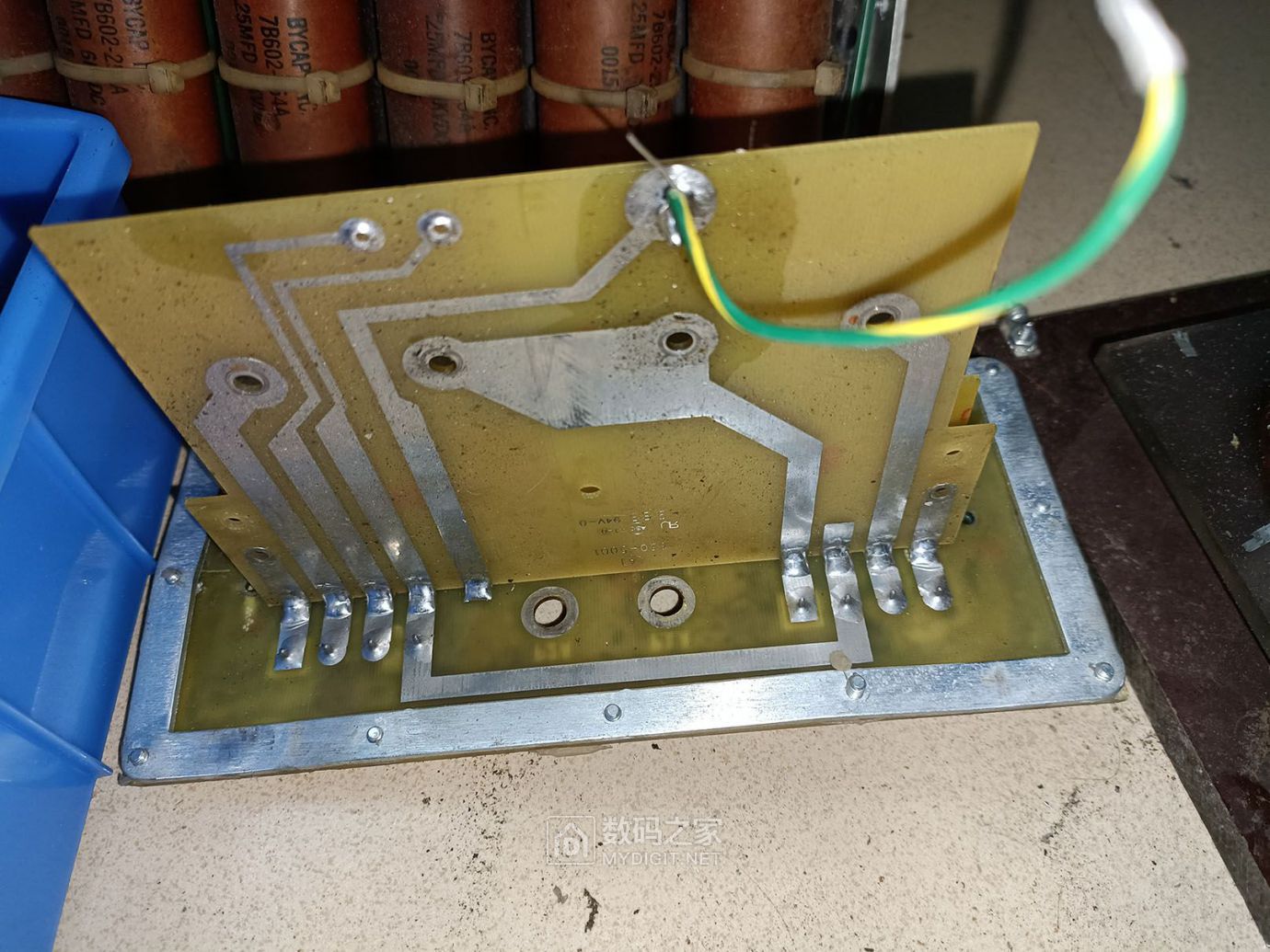

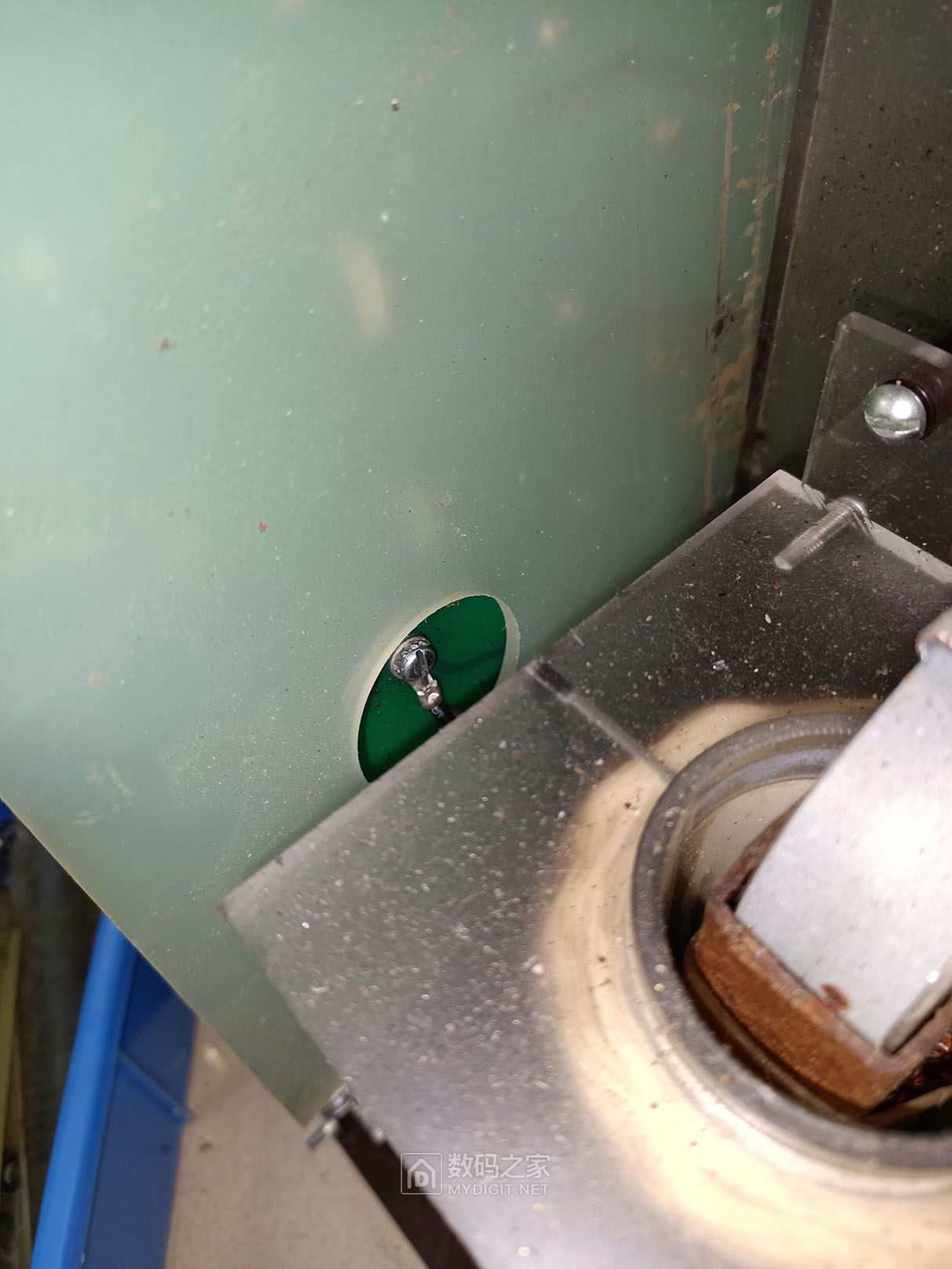

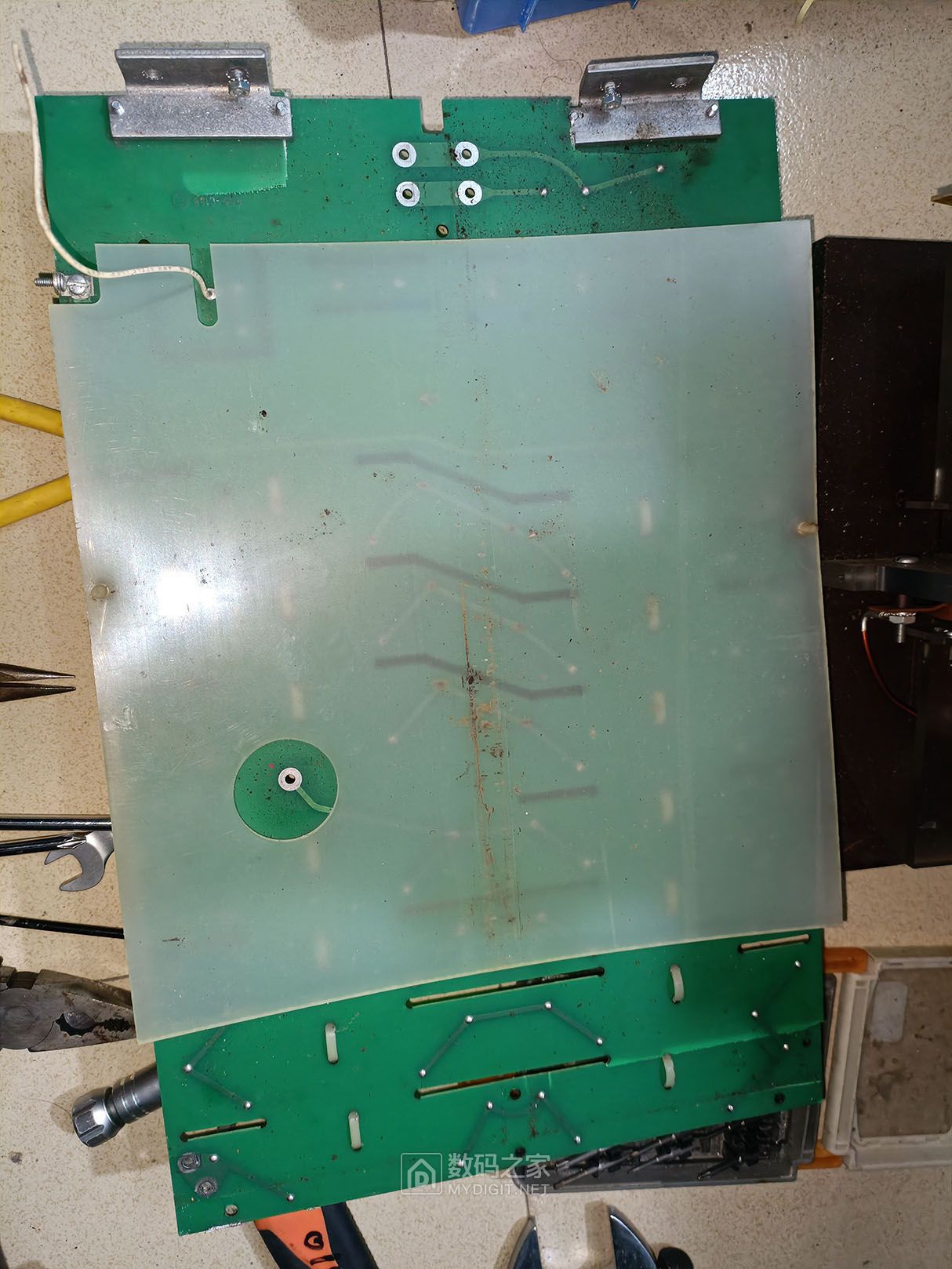

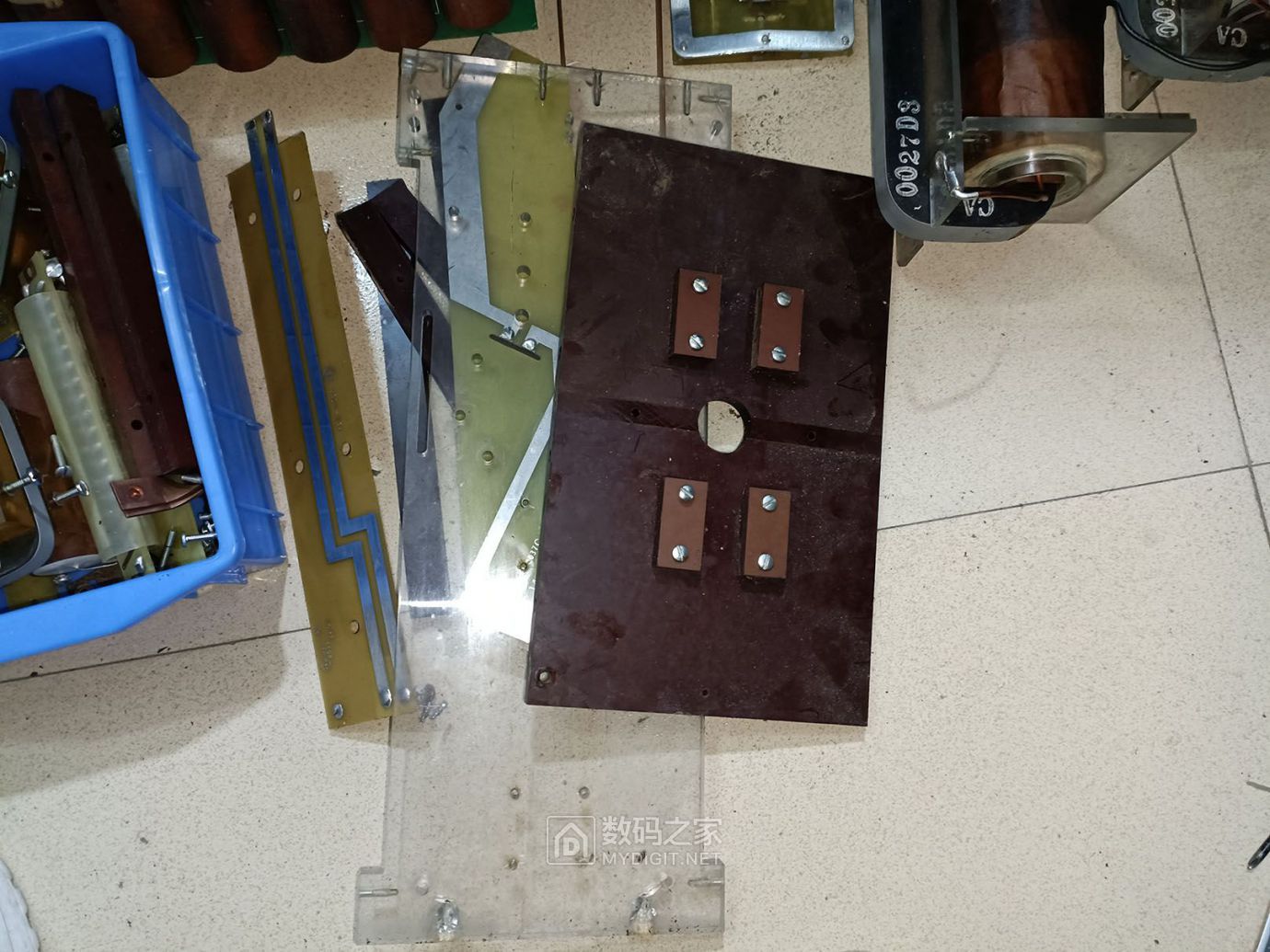

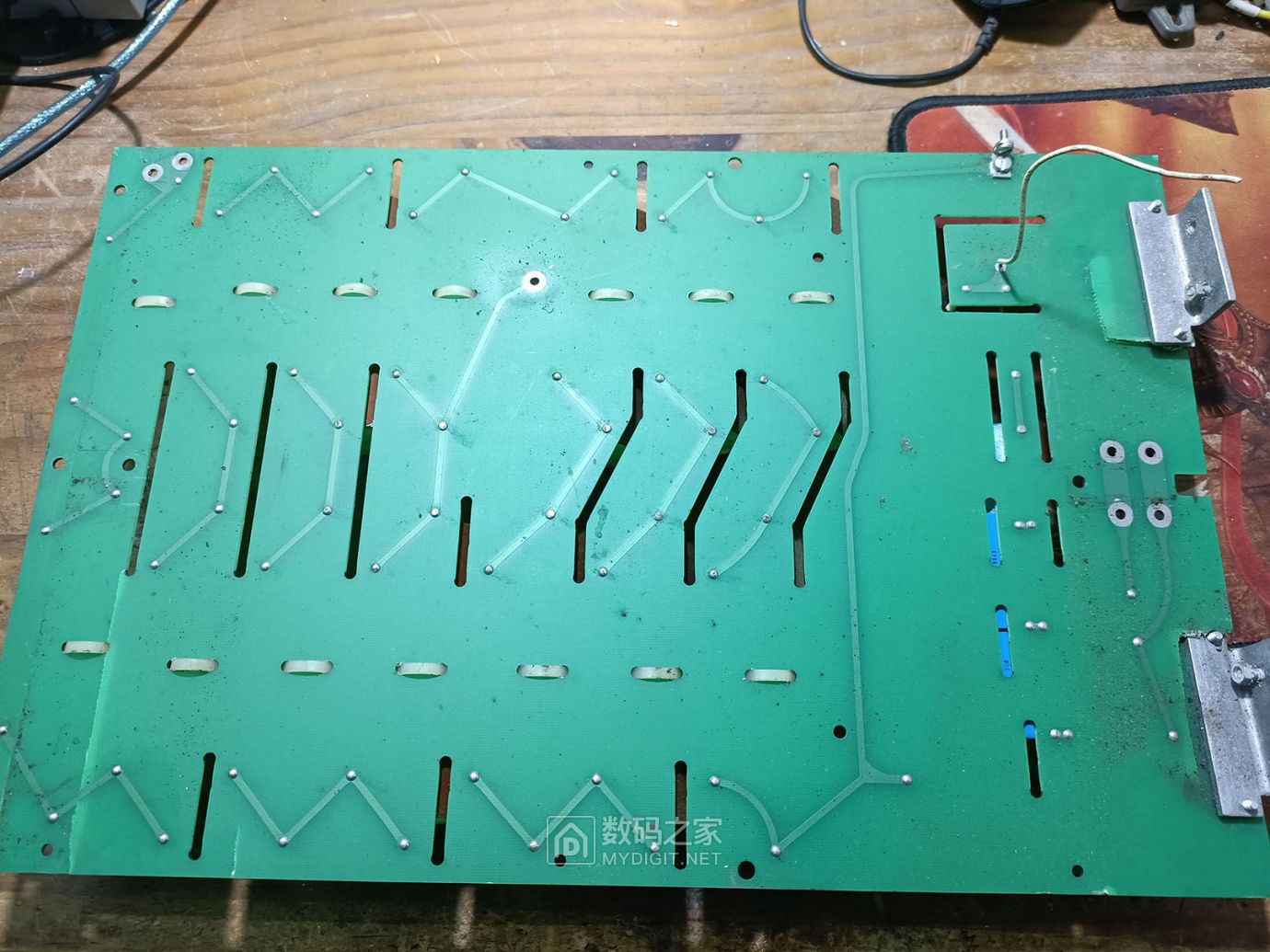

底板，还有线路，很奇怪的构造，连我都不知道具体作用

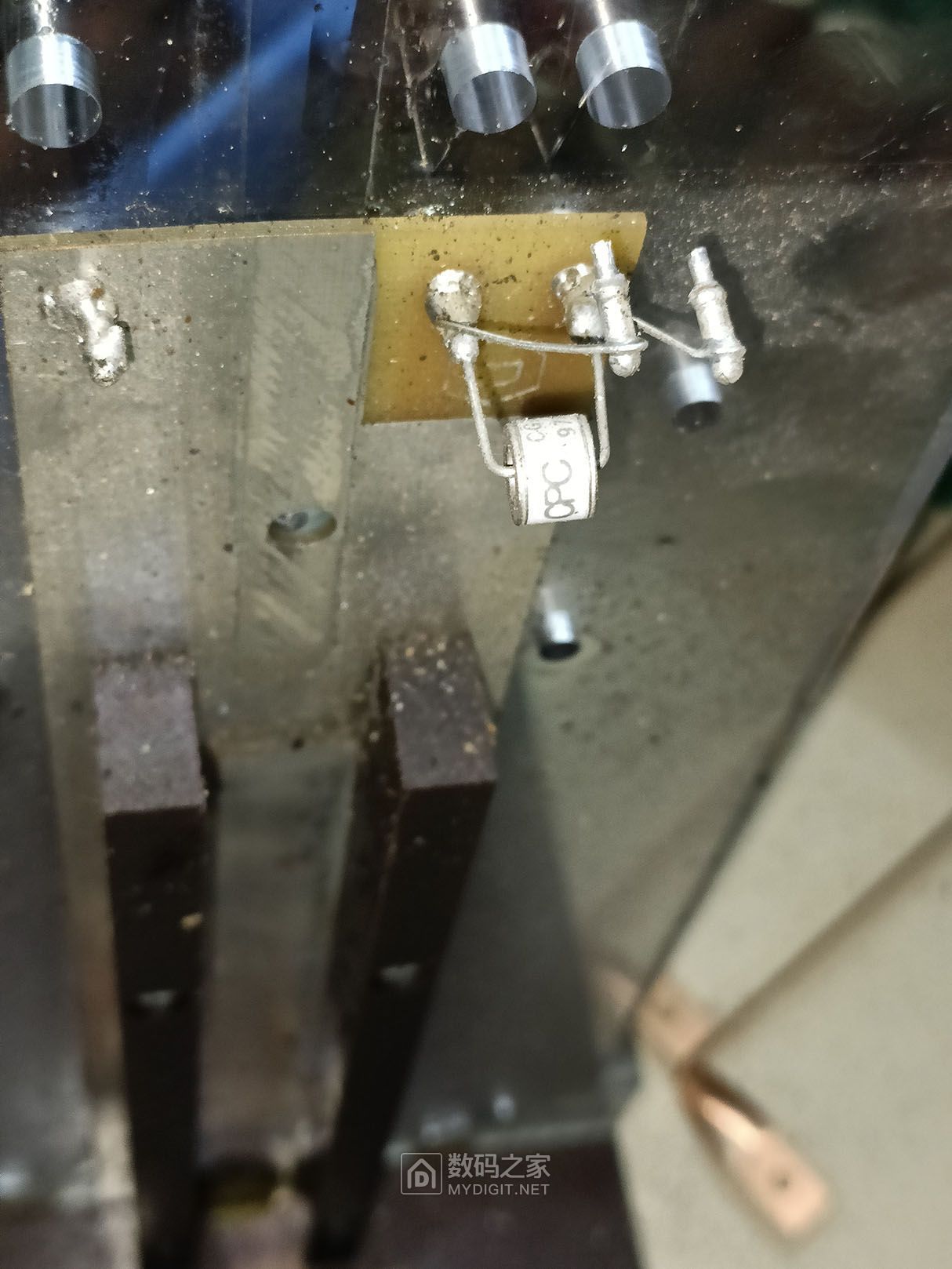

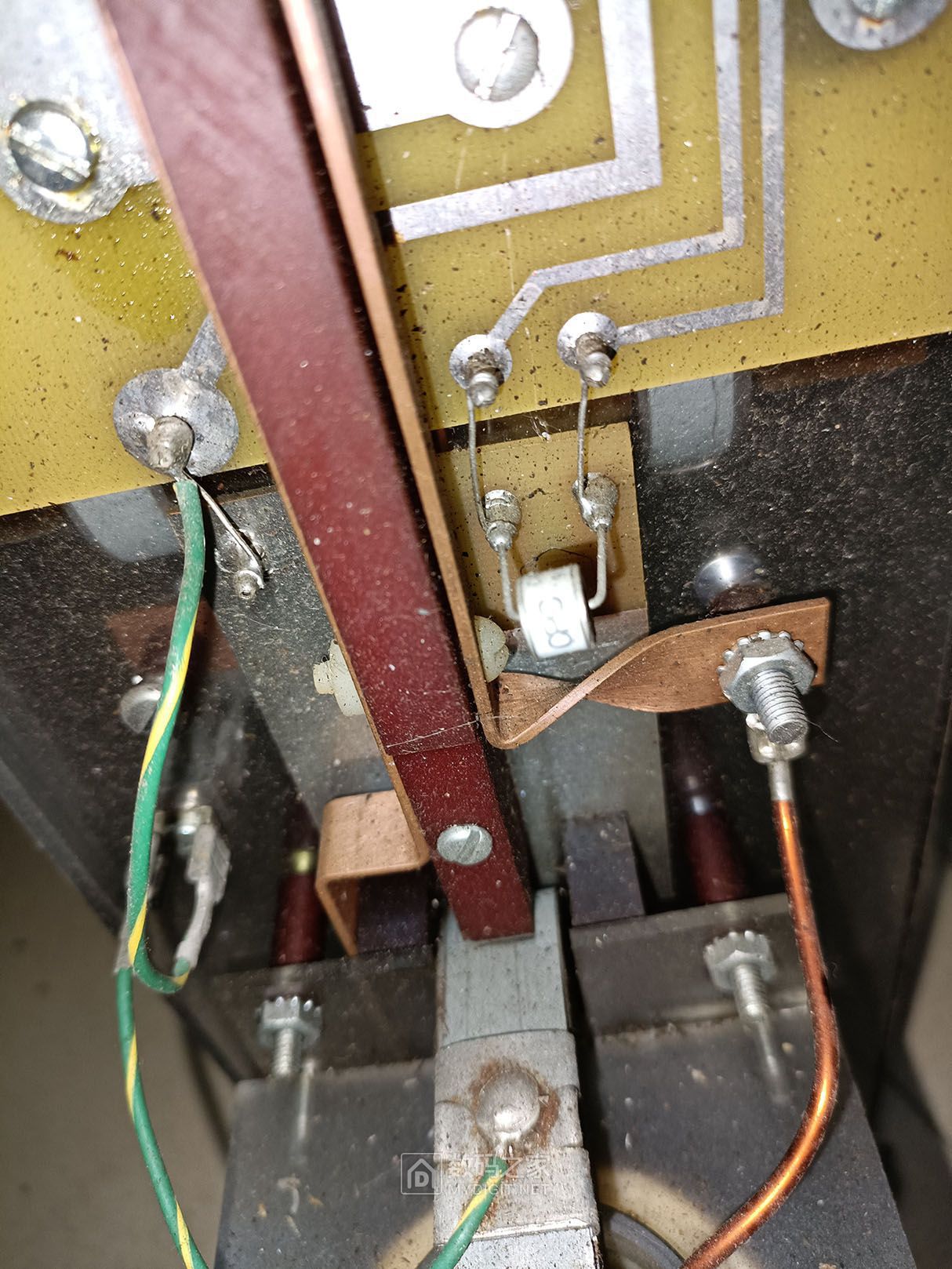

小小的放电管，抗高压的

这些都当边角料了，没用了

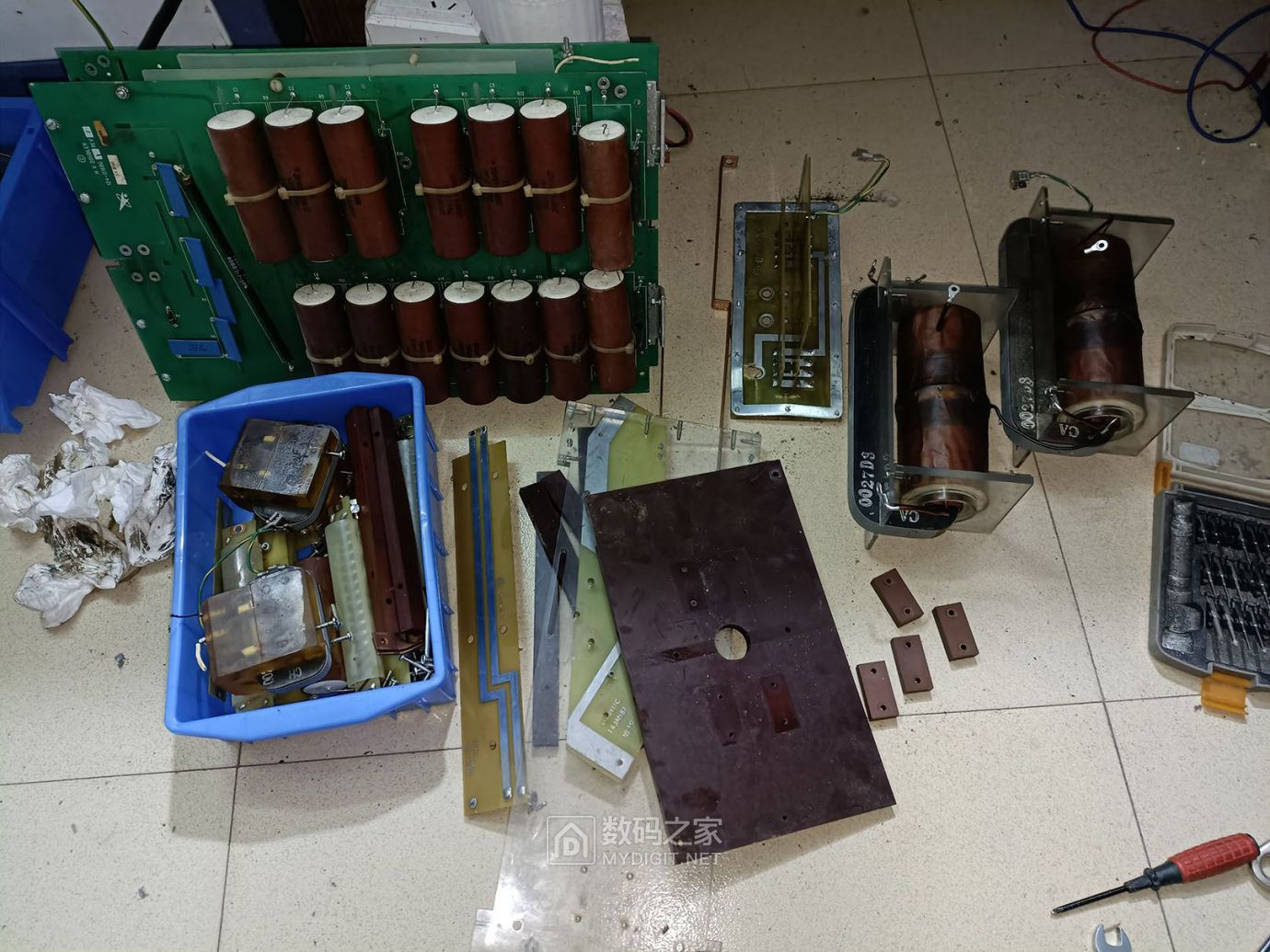

已经拆散

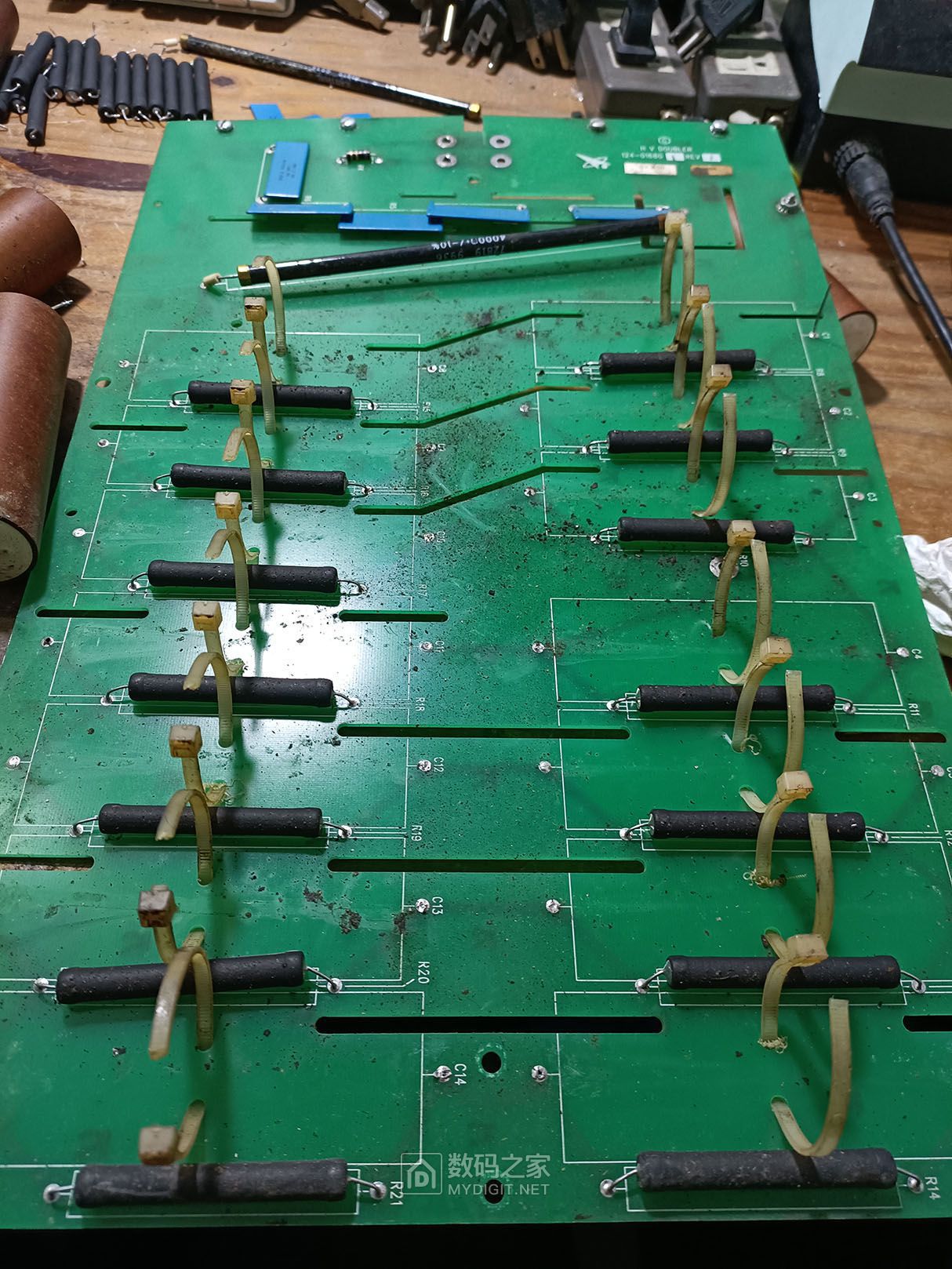

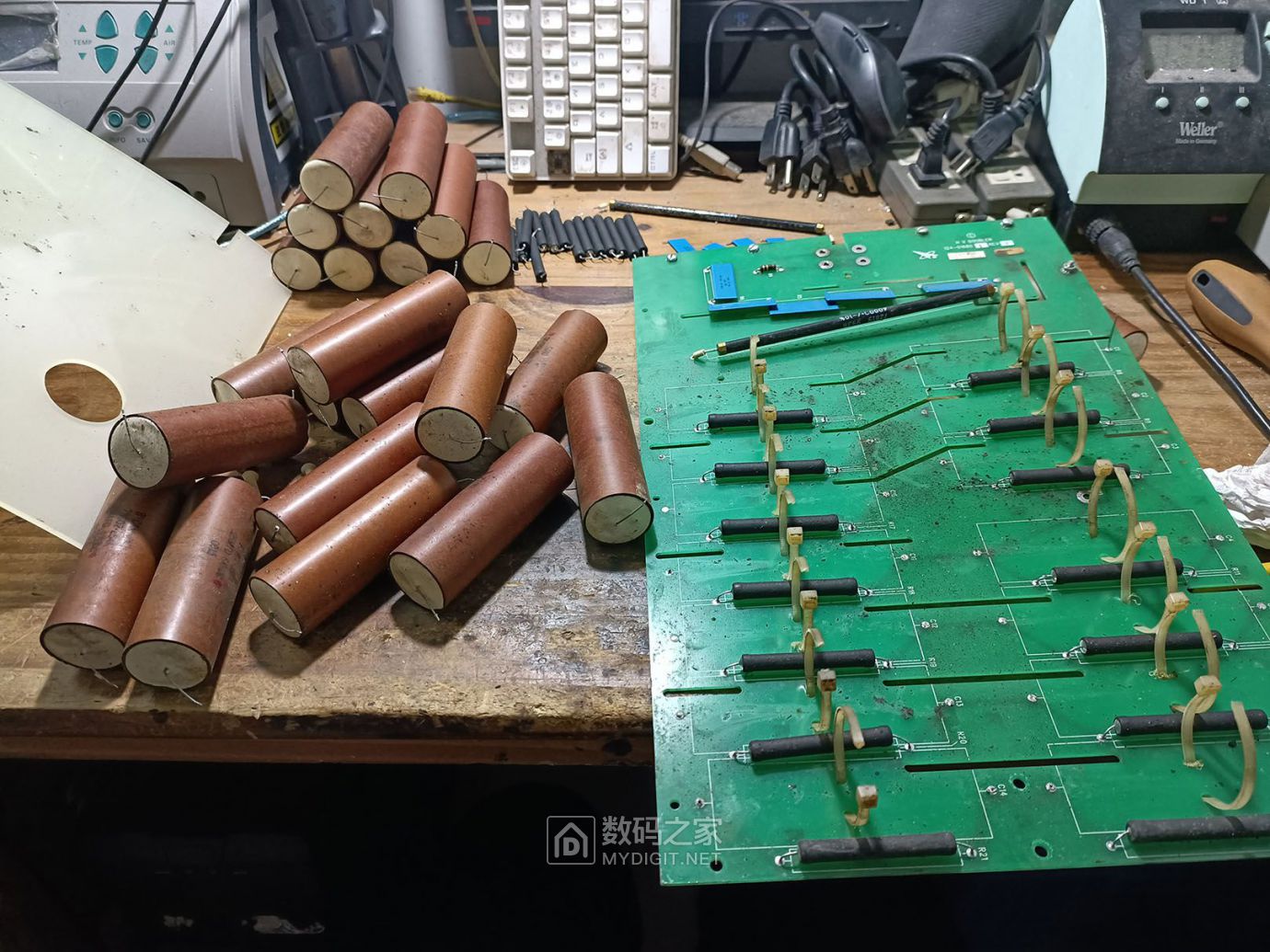

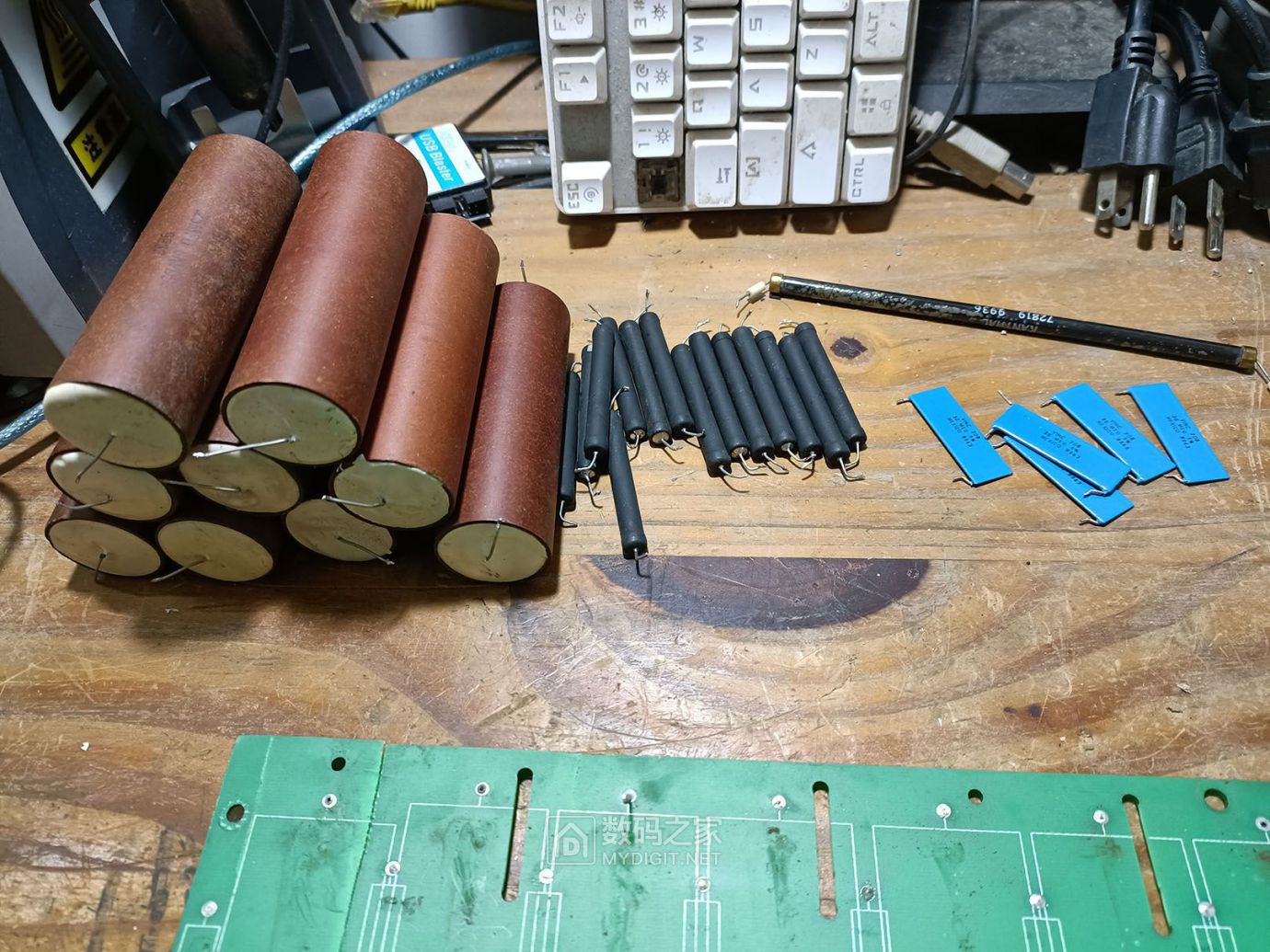

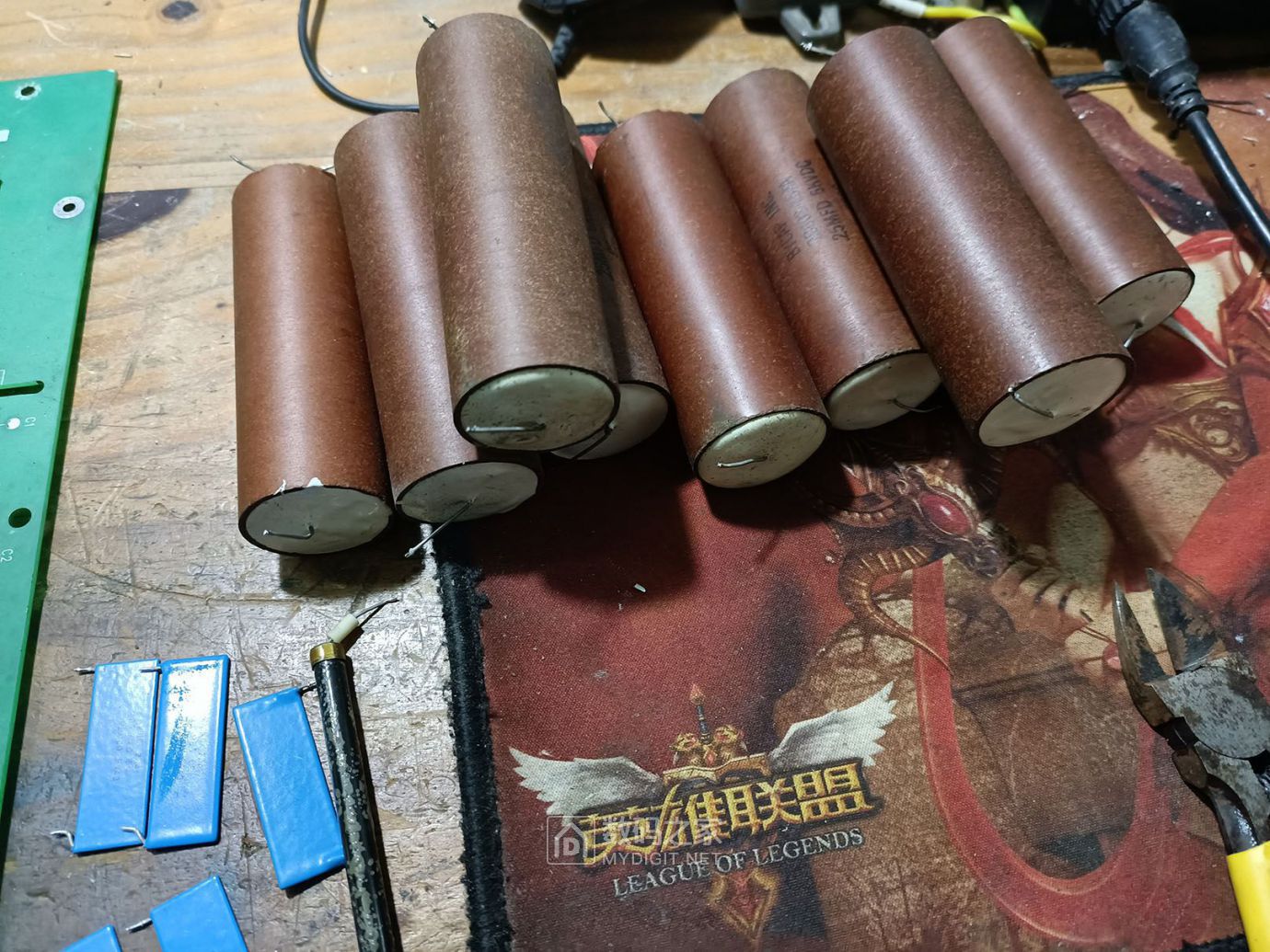

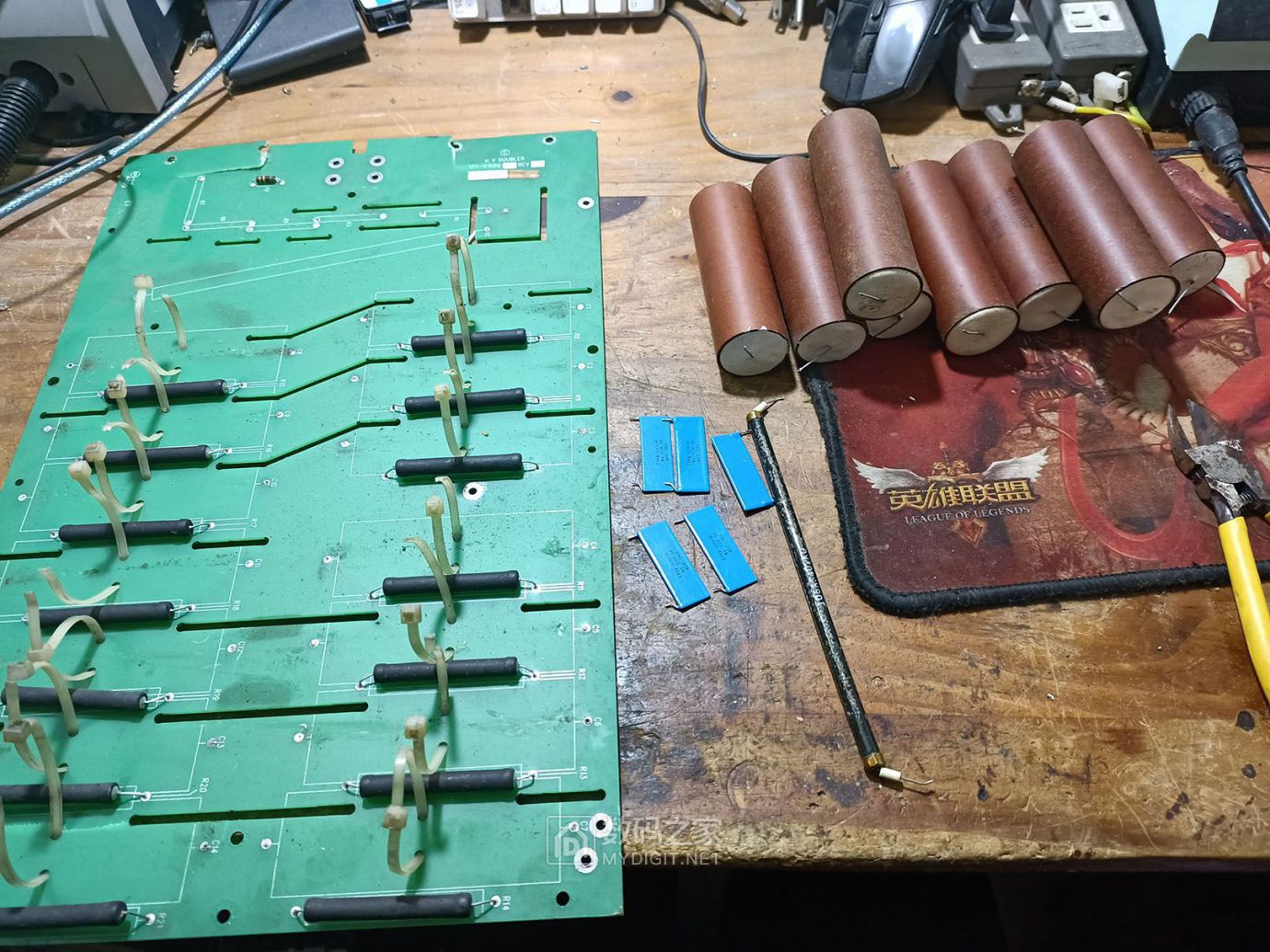

拆电阻电容

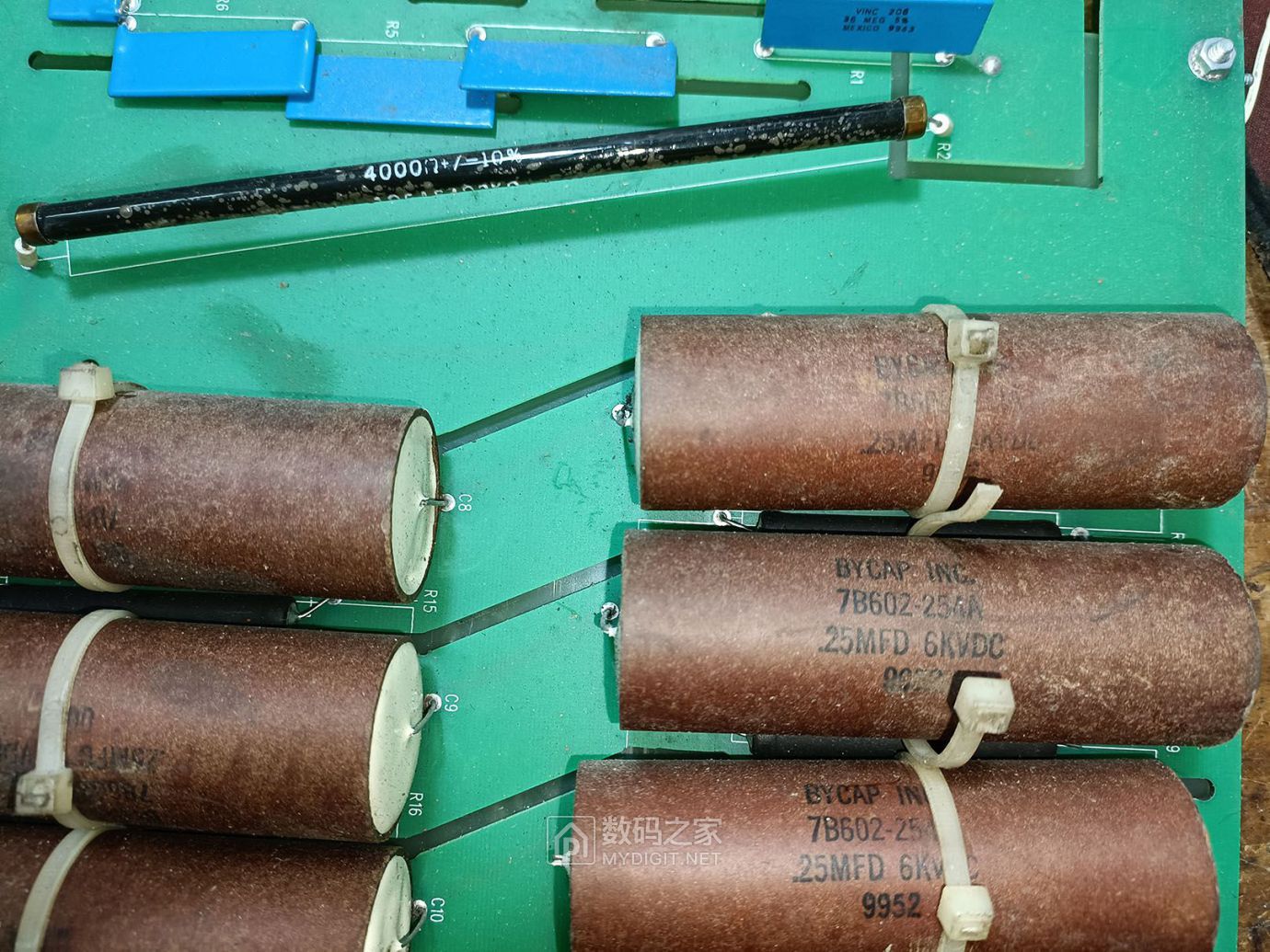

每个电容，还有均压电阻，怪不得这玩意那么耐用

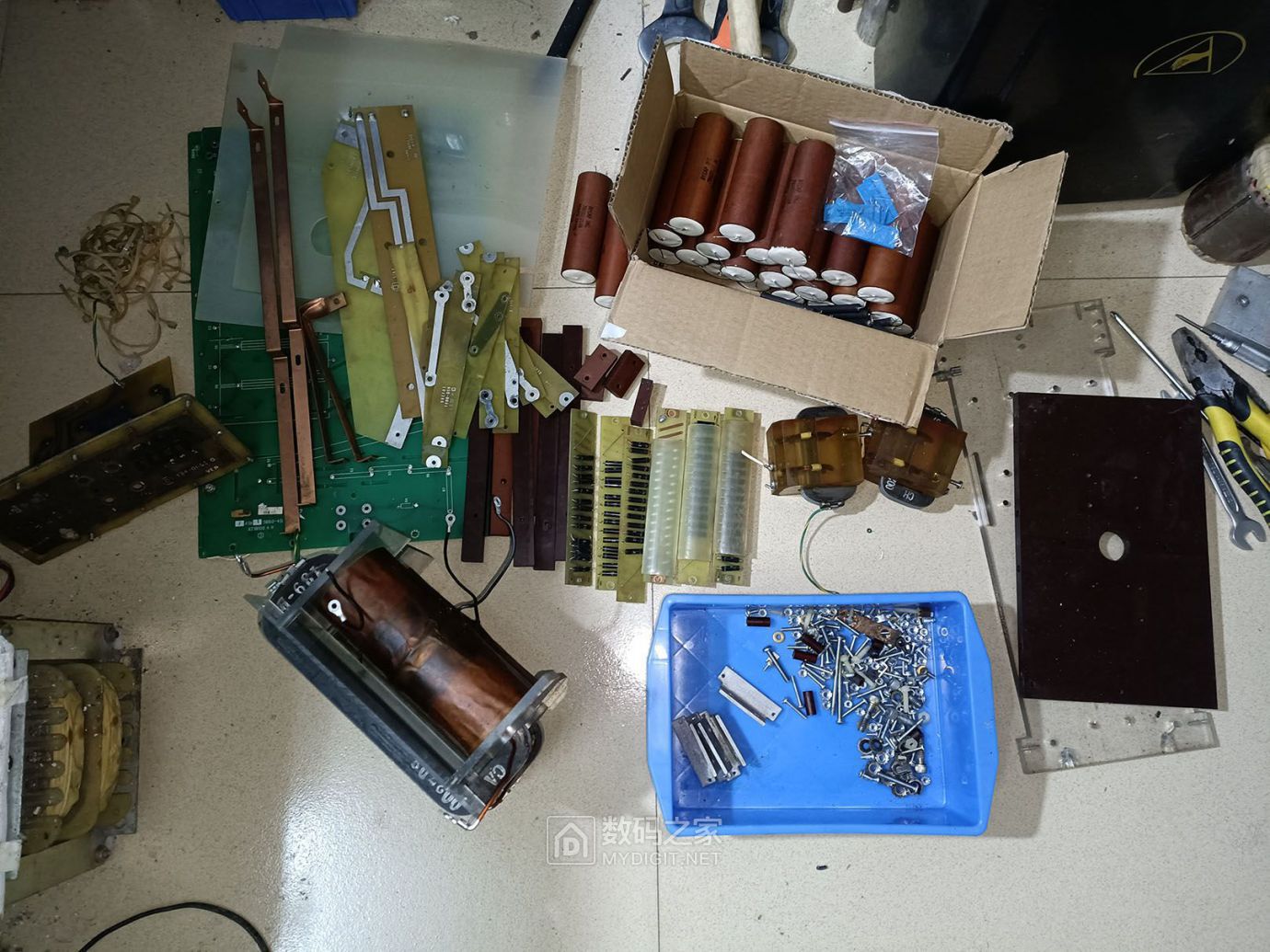

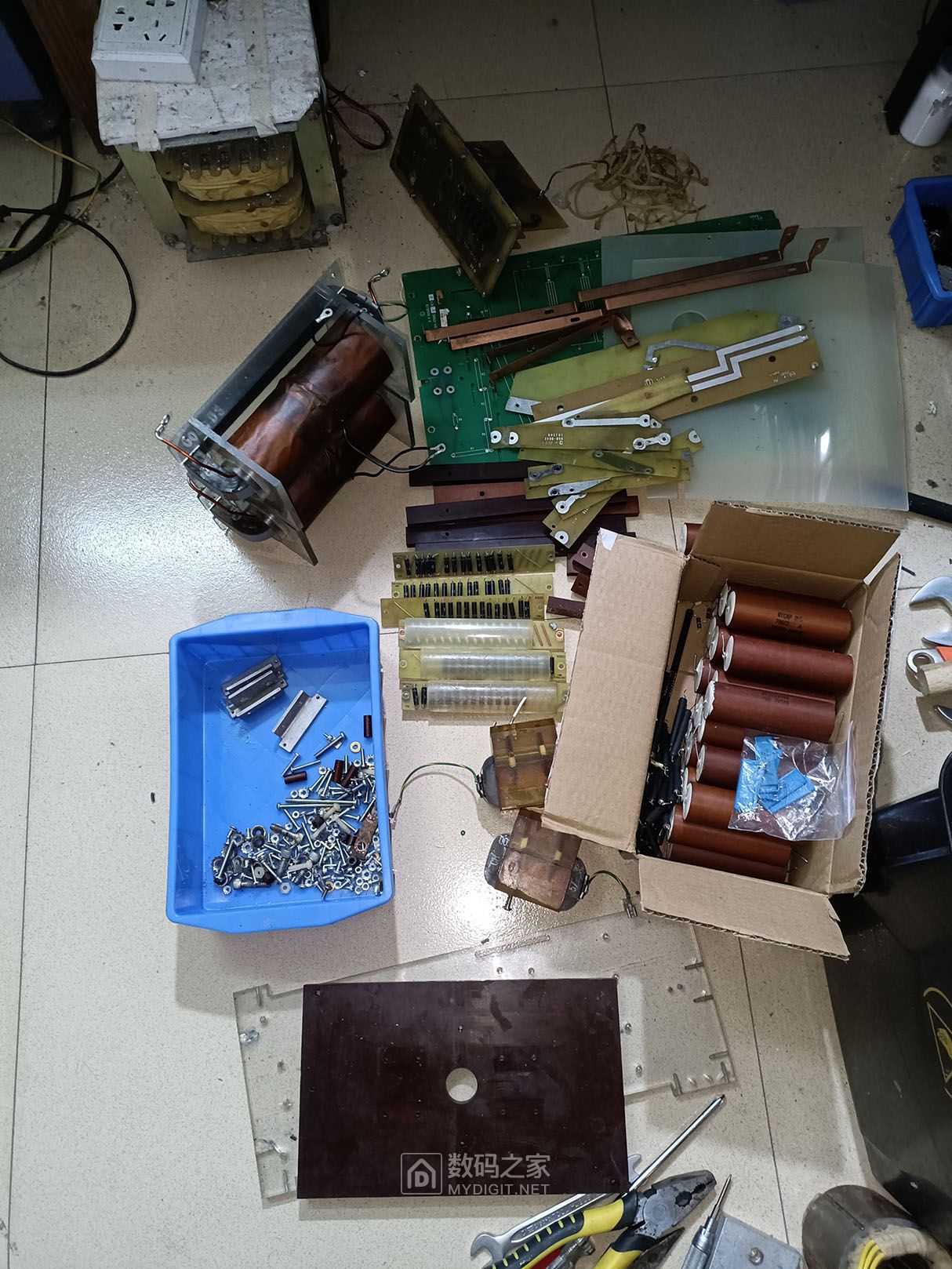

拆得一堆零件

西门子这个高压发生器估计太耐用了，所以搞维修，备的元件都没地方用，真是需要时找不到，不需要时用不掉呀！留着哪天DIY用了
