honeywell气体监测器拆解

brian7801 · 发表于 2023-1-20 01:37:15

本帖最后由 brian7801 于 2023-1-20 03:16 编辑

拆一个honeywell的气体监测器

外观，四个按键，LCD显示屏，盖子是往下翻开的

开盖，右上角原来有个蜂鸣器，拆掉了，左上角是传感器模块，主板卡在壳体里面

0802的LCD显示屏，几个接口

取出传感器模块

ARM的单片机

取出主板

主板背面

传感器模块背面

拆传感器

传感器模块是卡在单独的壳体里面

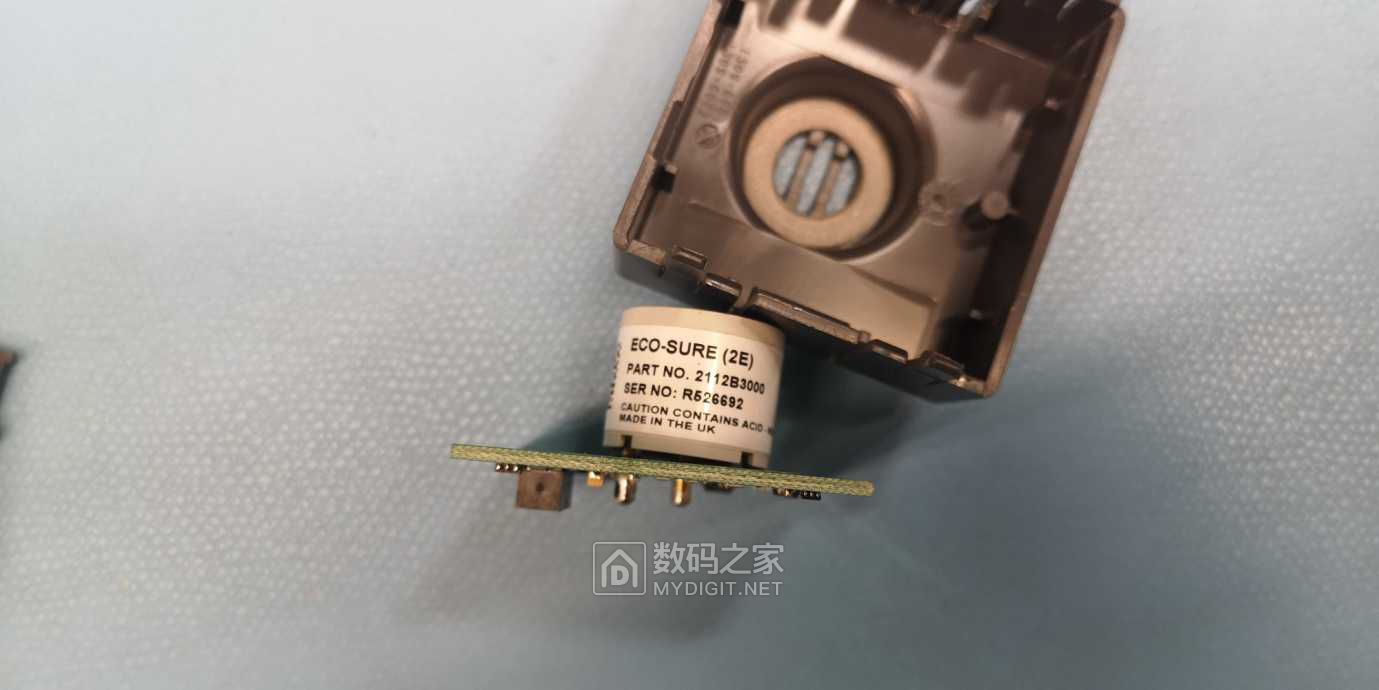

传感器特写

传感器电路板
