自制“调谐”型中波磁棒天线给TEF6686收音机使用

mr7

继上次临时制作的LC匹配中波天线后，继续作进一步完善封装。材料上没有利旧，实质上是全新自制一枚新的天线了。没办法，为了给TEF6686 DSP收音机能收到中波广播信号。前帖点击链接：临时搭建了一台DSP收音机（TEF6686）The radio is in the pocket！  以及  临时搭建了一台DSP收音机（TEF6686） PART2

DIY TIPS：
1、材料准备。Φ10mm*120mm绿漆中波磁棒一支，MUTSUMI PVC-2LXT16B7可变电容一个（也可用CBM-444HF或PVC-224C/F代替），内孔Φ10mm中空护线橡胶圈两个，Φ20mm PVC管长度130mm左右一支，Φ20mm PVC管适配管盖及卡码各两个，Φ22mm或Φ25mm电位器拨盘一个，SMA母座一个；














2、自制说明。中波天线线圈绕制，调谐端接可变电容大概绕70-100圈左右，另一端接收音机天线口绕10-15圈左右，没有严格限制，用多股纱包线（至少7股以上），尽量不要用漆包线。原理如国外爱好者提供的图片，线圈位置建议在磁棒居中位置。保护磁棒天线需套入两个橡胶圈在两端，然后放进PVC套筒内，可变电容塞进其中一个PVC管盖里，放进去之前要削一下盖子管壁，弄四个槽以便可变电容能塞进去。为了方便装卸，在另外一个PVC管盖加装SMA母座，便于收听中波时随时连接TEF6686收音机。最后，灌一点环氧树脂或904硅胶到PVC套管里，进一步固定好磁棒和可变电容。

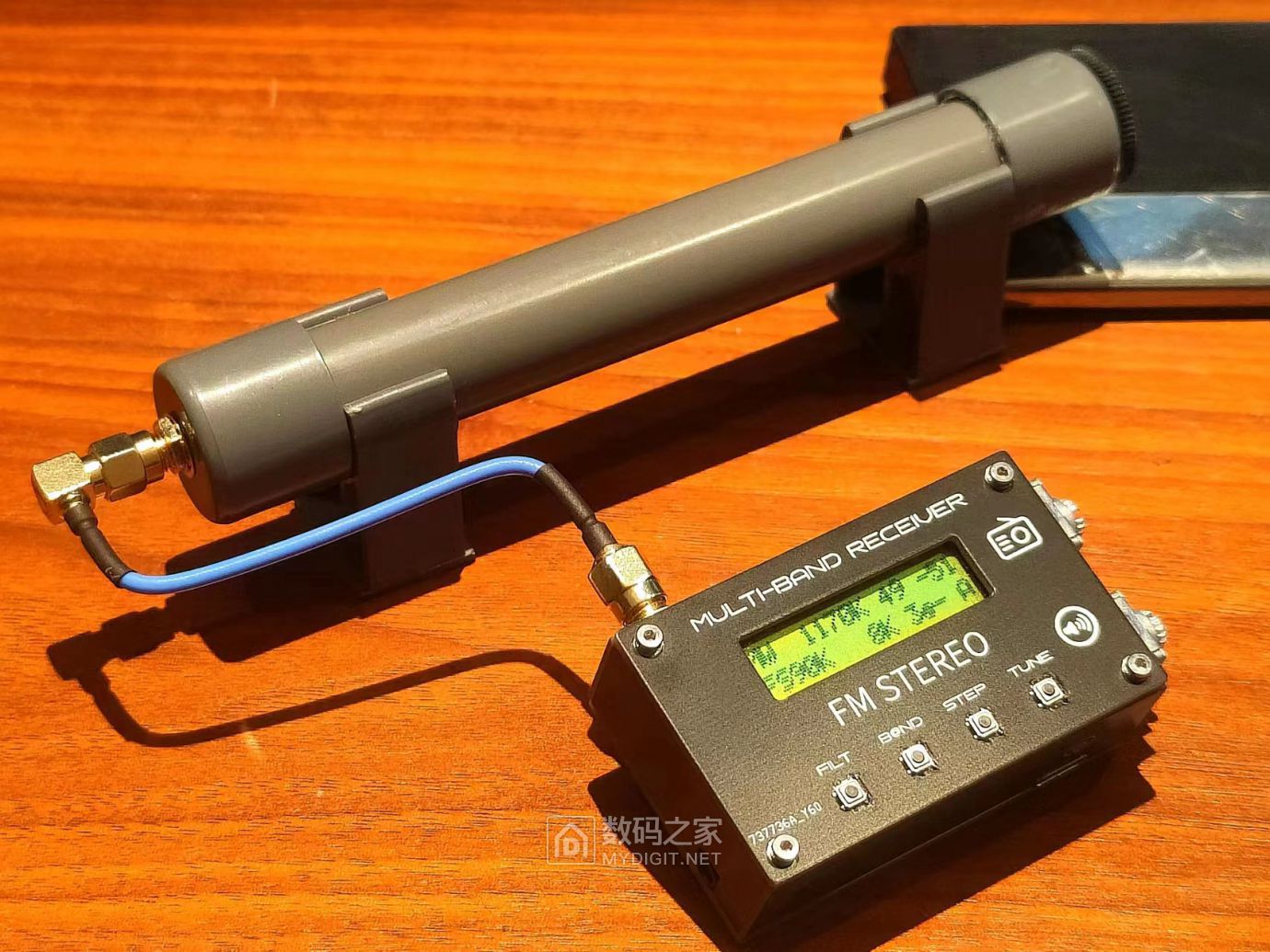

3、实测。继续在室内收听广州青少年广播频道MY FM，该电台是中波和调频同步广播的，调整TEF6686收音机频率到MW 1170kHz，通过调节可变电容观察到最差接收时电平值为19dBμv，细调可变电容最佳接收处时电平值为82dBμv，同样收听其他频点中波广播也是类似效果。同一位置改用德生PL36X系列跟机磁棒天线，接收电平值为47dBμv，这个对比貌似有点不公平，毕竟德生配套中波磁棒只有DIY磁棒的2/3左右且绕制线圈也有差异。仅供参考吧！








4、总结。这款DIY原理就是通过LC匹配，“调谐”到最适合当前频点。普通收音机的中波磁棒天线是固定好的，没法兼顾整个频段内各频点接收的最佳效果。这就是可“调谐”中波磁棒天线的优点。
强调一下，中波磁棒天线不会有什么高增益的，只有更好的适配而已。相信科学，相信自己，一起DIY……
