5V-24V 的输入电压进行充电，采用了两个芯片PW2303+PW4056

林百万666

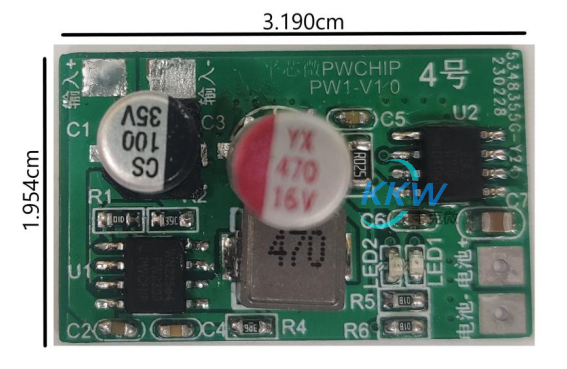

这是一个名为 "5V-24V 输入单节锂电池 1A 充电管理板" 的电路板，适用于便捷充电设备等应用。 它可以使用 3.7V 的锂电池组，可以通过多个电池并联或单个电池串联来组成，最大充满电压为 4.2V。 它可以通过 5V-24V 的输入电压进行充电，当充电时会亮灯，充满时会转灯，如果没有接电池，则会闪灯。


这个电路板的最大充电电流为 1A，它采用了两个芯片， 一个是 PW4056 锂电池充电管理芯片， 能够支持最大 1A 的充电电流， 适用于 1 节锂电池的充电。 另一个芯片是 PW2303 同步降压芯片， 可以将 5V-24V 的输入电压降压至 5V， 并且最大输出电流为 3A，具有降压压差很低、效率高等特点。
