拆板系列之五（拆功放板**外加一把羊毛**）

kkdkj · 发表于 2023-10-11 13:06:39

爱科技、爱创意、爱折腾、爱极致，我们都是技术控

您需要登录才可以下载或查看，没有账号？立即注册

x

本帖最后由 kkdkj 于 2023-10-12 09:09 编辑

这期拆板照片比较少，把薅的羊毛凑着晒晒吧。

这板也够老的了，来源都忘了。烙铁拆了这么多，剩下的不好拆了。

这集成块当年很牛B

应该是前置放大吧

先把散热片拆了，找电工用风枪，嗖嗖的就拆完了

这几天拆的各种板上原件

下边晒一些薅的羊毛。MOS管

NP双管

拍20个只发了19个，差一个不值得提，没找客服要

N、P 管双管模块，以前还想着用在什么地方呢，现在都忘了用在哪好了，反正是羊毛，不薅白不薅，到手再说

找个家

这些集成块都是羊毛，分门别类存放，用时好找

这就是少给一个那个型号，只发了19只

拍的电容忘了拍照，只有测试参数。没认真研究过电容，ESR＝3.1欧，这参数怎么样呢？

恒流源，一会测试稳压管

3.3V的偏低，后来查看手册，恒流电流太小的缘故

18V的测试值

20V的测试值

24V的测试值

加上以前薅的，一起存放，3.3V5.1V5.6V6.2V10.6V12V16V18V20V24V 常用的还有哪个值呢？回头再去薅

薅羊毛的成本，很少，或为0

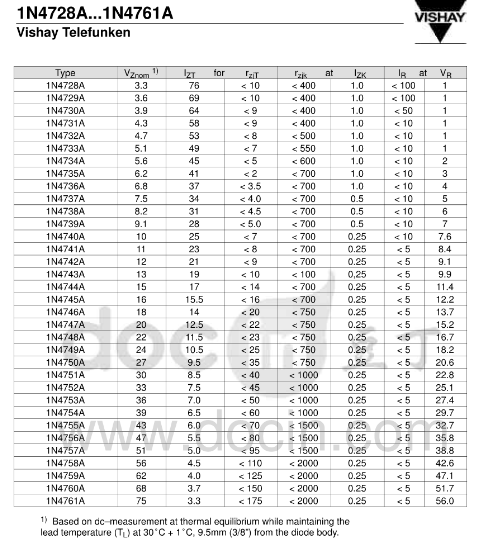

最后说一下稳压管的稳定电流值问题，发现稳压值越低稳定电流值越大。上边我的恒流源设定为20MA，所以，3.3V的偏低，其它都偏高。查手册，3.3V的Izt是76MA，而18V的Izt是14MA，所以才会出现这种测试结果。但是，手册中的跟实际测试的还是不大一样的，比如3.3V的，实测100MA时稳压值才是3.3V，就算是表有误差，感觉也不会这么大。100－76＝24，误差达36%了。

全贴完，谢谢关注！

kkdkj · 发表于 2023-10-11 13:16:17

这期拆板照片比较少，把薅的羊毛凑着晒晒吧。

这板也够老的了，来源都忘了。烙铁拆了这么多，剩下的不好拆了。

这集成块当年很牛B

应该是前置放大吧

先把散热片拆了，找电工用风枪，嗖嗖的就拆完了

这几天拆的各种板上原件

下边晒一些薅的羊毛。MOS管

NP双管

拍20个只发了19个，差一个不值得提，没找客服要

N、P 管双管模块，以前还想着用在什么地方呢，现在都忘了用在哪好了，反正是羊毛，不薅白不薅，到手再说

找个家

这些集成块都是羊毛，分门别类存放，用时好找

这就是少给一个那个型号，只发了19只

拍的电容忘了拍照，只有测试参数。没认真研究过电容，ESR＝3.1欧，这参数怎么样呢？

恒流源，一会测试稳压管

3.3V的偏低，后来查看手册，恒流电流太小的缘故

18V的测试值

20V的测试值

24V的测试值

加上以前薅的，一起存放，3.3V5.1V5.6V6.2V10.6V12V16V18V20V24V 常用的还有哪个值呢？回头再去薅

薅羊毛的成本，很少，或为0

最后说一下稳压管的稳定电流值问题，发现稳压值越低稳定电流值越大。上边我的恒流源设定为20MA，所以，3.3V的偏低，其它都偏高。查手册，3.3V的Izt是76MA，而18V的Izt是14MA，所以才会出现这种测试结果。但是，手册中的跟实际测试的还是不大一样的，比如3.3V的，实测100MA时稳压值才是3.3V，就算是表有误差，感觉也不会这么大。100－76＝24，误差达36%了。

全贴完，谢谢关注！

wslq · 发表于 2023-10-11 13:23:04

学习了，拆出来的这些零件还能用上吗？现在都是集成电路了，密度大体积小，这些老物件基本都淘汰了啊

苏州熊猫 · 发表于 2023-10-11 13:26:19

TDA2003不牛，

2004或2005才牛，还有TA7240AP。

后期还出过TDA2009，不过那时候汽车磁带机已经慢慢的不行了。

wjqok · 发表于 2023-10-11 13:30:20

几十年以后它们还在那里等着你把它们用在什么地方。
建议玩一些当下用得着的东西。

sunnyquan · 发表于 2023-10-11 13:33:42

现在都懒得拆了，买新的省事，大件值钱的可以拆，可能楼主从事专业工作，用的多！

wfzdm · 发表于 2023-10-11 13:34:35

有些年头的东西了

wfzdm · 发表于 2023-10-11 13:38:10

是不是发重了，我看到了两个一样的帖子

st911 · 发表于 2023-10-11 14:07:23

只有我还不懂怎样薅羊毛吗

wangxiangtan2 · 发表于 2023-10-11 14:29:42

羊都被薅秃了啊老哥

kgmx · 发表于 2023-10-11 14:32:46

羊毛薅的不少

，这都不用拆器件了，直接用新的

alangxl · 发表于 2023-10-11 14:40:39

盒子够不够用？我那有些之前撸的没标示，有些都不知道是什么型号了

菜鸟GG · 发表于 2023-10-11 14:51:38

厉害！

xsd620521 · 发表于 2023-10-11 15:14:00

厉害了我的哥

我不是小连 · 发表于 2023-10-11 15:16:46

天天领红包现在就给一块钱了没啥用

人艰不拆了 · 发表于 2023-10-11 15:20:48

楼主拆起来比我还狠！

bennanhaier · 发表于 2023-10-11 15:21:12

一串的圈圈在转呀

玛德陛下 · 发表于 2023-10-11 15:45:04

薅的没劲了，放着用的到的很少了

wxhjsr · 发表于 2023-10-11 15:52:26

做东西的时候嫌少了，总是各种缺，不做东西的时候嫌多了，没地方堆。

猪小呆 · 发表于 2023-10-11 16:10:59

MOS管是真货吗？
