谈谈万用表直流电压档的内阻

dayibalang

之前看到本坛一个高阻测量的帖子（https://www.mydigit.cn/thread-422667-2-1.html）发现好像有些坛友对万用表的内阻不是非常清楚。这点一般测量时不会对测量精度有明显影响，但对于有些情况还是需要注意的。帖子中有坛友反推出内阻，其实绝大多数手持表的内阻是不用推算的。下面简要分类介绍一下。
1不带前端电子开关方案的手动量程数字万用表dcv输入电阻为10MΩ。dcmv输入电阻具体设计不同可能为高阻也可能不是（10M等）
2带前端电子开关方案的手动量程数字万用表dcv输入电阻为*V 11.1111MΩ，*0V 10.101MΩ，*00V 10.010MΩ， 1000V 10.001MΩ。dcmv输入电阻具体设计不同可能为高阻也可能不是（10M等）
3自动量程数字万用表dcv输入电阻为*V 11.1111MΩ，*0V 10.101MΩ，*00V 10.010MΩ， 1000V 10.001MΩ。dcmv输入电阻具体设计不同可能为高阻也可能不是（10M等）
4 acv和acmv需依据输入电路设计而定，如果前端是交流耦合，那么直流电阻是高阻，交流阻抗视频率而定。如果是前端直流耦合那么参考前面的直流电阻。
举个例子

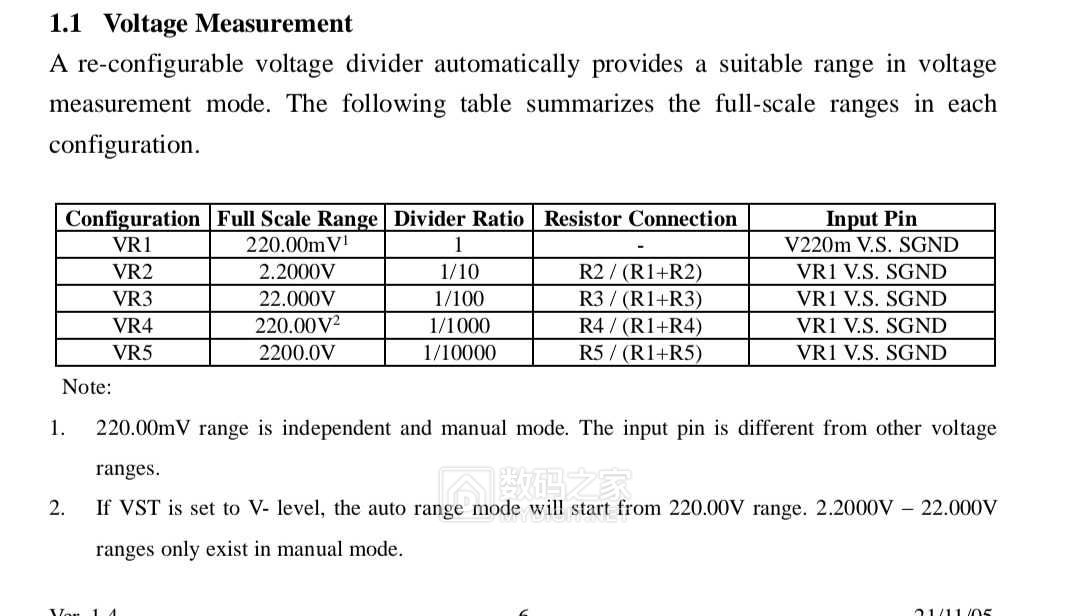

这个差异的根本原因在于分压电阻。
一种是9M/900k/90k/9k/1k串联在一起，中间抽头分压。
一种是10M和1.1111M/101.01k/10.010k/1.0001k分别串联分压。

zhee123321

高手科普，进来学习一下，辛苦了

joanzeng0325

原来DCV的内阻: 各量程的内阻还不一样呀。我一直以为是一样的。

瞳教授

我用的UT61E+写的是大于10M

mynew

我了解到这个内阻，还是从UT33A学到的

http://bbs.eeworld.com.cn/thread-610552-1-1.html

dayibalang

joanzeng0325 发表于 2023-12-10 14:58
原来DCV的内阻: 各量程的内阻还不一样呀。我一直以为是一样的。

有的各量程一样，有的不一样

我是不会修

9M  900K  90K  9K  1K。。。。。基本都是手动量程的表，这种基本所有量程内阻都是10M=9M+900K+90K+9K+1K
而10M，1.111M，101.01K，10.01K，1.0001K。。。。这种都是自动量程的，比如1.111M/（10M+1.111M）是X1V量程的分压。10M+1.111M，就是此量程下的内阻，101.01K/（10M+101.01K）就是X10V挡分压，10M+101.01K就是这个量程的内阻。

dayibalang

我是不会修 发表于 2023-12-10 22:17
9M  900K  90K  9K  1K。。。。。基本都是手动量程的表，这种基本所有量程内阻都是10M=9M+900K+90K+9K+1K
...

现在手动量程的表也有不少是和自动量程一样的输入电阻
