[军事] 全网首拆 法国凯瑟林 Thales Sophie ir 单兵手持制冷热成像拆解

    [复制链接]
发表于 2024-5-30 12:14:18 | 显示全部楼层 |阅读模式
凯瑟林 thales shopie ir 单兵手持制冷热成像,由于它的LWIR技术,索菲- lr给你的优势,通过“模糊的环境”,如雾,油烟和灰尘穿透,但也反对太阳目标探测和提高白天目标识别。

索菲- lr是用于战场和恶劣条件的远程热成像仪。

先来整个机器的外观图







拆掉螺丝 打开上盖 惊艳如图 精美的做工 还有那可爱的飞线(或许那时候的PCB尤其软硬结合板比较珍贵的缘故)




上盖里面是XILINX fpga做的LCD驱动,一块屏幕通过光学结构同时让两个目镜都可以看到 巧妙的设计

目镜驱动板



能工巧匠般的光学共享结构



接下来 拆掉图像处理主板采用的是THALES 自家生产的TSCB35302AVD 找不到资料 或许功能类似FPGA 另一个是ADSP芯片






旁边的小尾巴是斯特林制冷机的连接线,下面一层主编就是探测器的模数转换小板俗称AD板





CLC949 为12BIT 20M的高速ADC 探测器模拟信号通过运放放大后再转给ADC进行转换为数字信号 再通过逻辑IC进行处理


下面接着欣赏内部的结构设计






振镜扫描成像,双视场变换结构 变焦结构




拆掉制冷机和探测器



斯特林制冷机和探测器是这个机器 最核心的东西,也是价格最贵的东西,这个在当年可能需要好几万美金







该款探测器是256X4(记忆中的参数)如有错误希望纠正 ,这款机器成像是扫描出来的 分辨率好像是512*7xx 效果震撼


引用高德红外关于长波红外的介绍

长波红外,波长范围为8~14μm

中长波红外主要是探测的目标物体自身辐射的红外光谱,受目标物性、应用场景等多因素影响,中长波红外探测器各有优劣。目标温度是影响探测器选择的主要因素之一,不同温度物体的红外辐射在不同波段的能量密度具有显著差异。从220K到380K,目标在长波波段的有效辐射都远大于中波波段的辐射;随着目标温度的升高,中波的绝对辐射量很快增加,有效辐射比例迅速上升。

探测器材料好像忘记了 哈哈 有懂的人在评论区发出来

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?立即注册

x

打赏

参与人数 13家元 +348 收起 理由
北落师门 + 30 謝謝分享
newnet1234 + 30 謝謝分享
jf201006 + 30 謝謝分享
兰陵 + 30 长见识了。
微醉 + 30 謝謝分享
aping365 + 30 優秀文章
微笑的先生 + 30 原創內容
aacyxjz + 12
hongo + 15 原創內容
moontree + 21 謝謝分享

查看全部打赏

 楼主| 发表于 2024-5-31 09:47:15 | 显示全部楼层

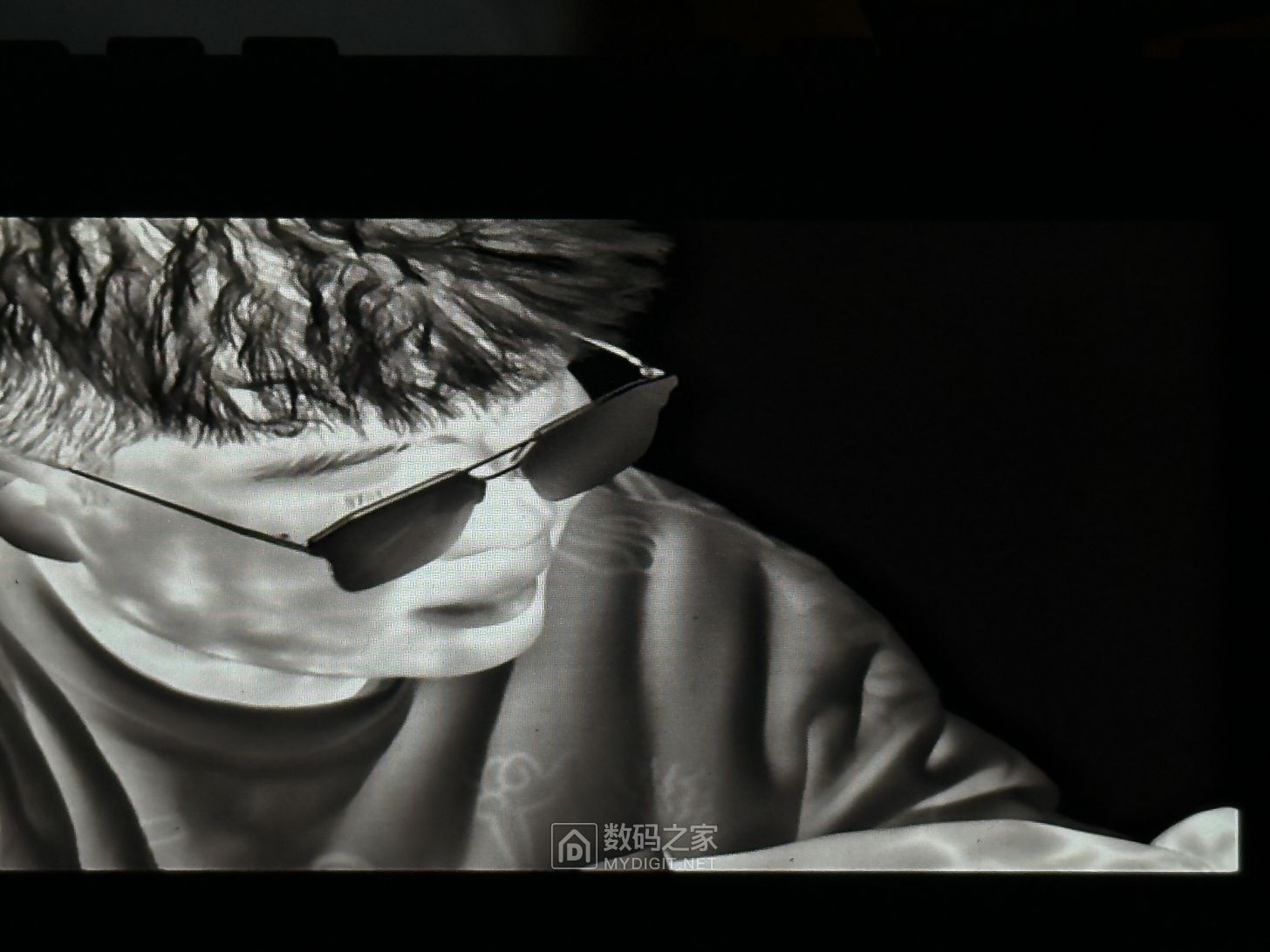

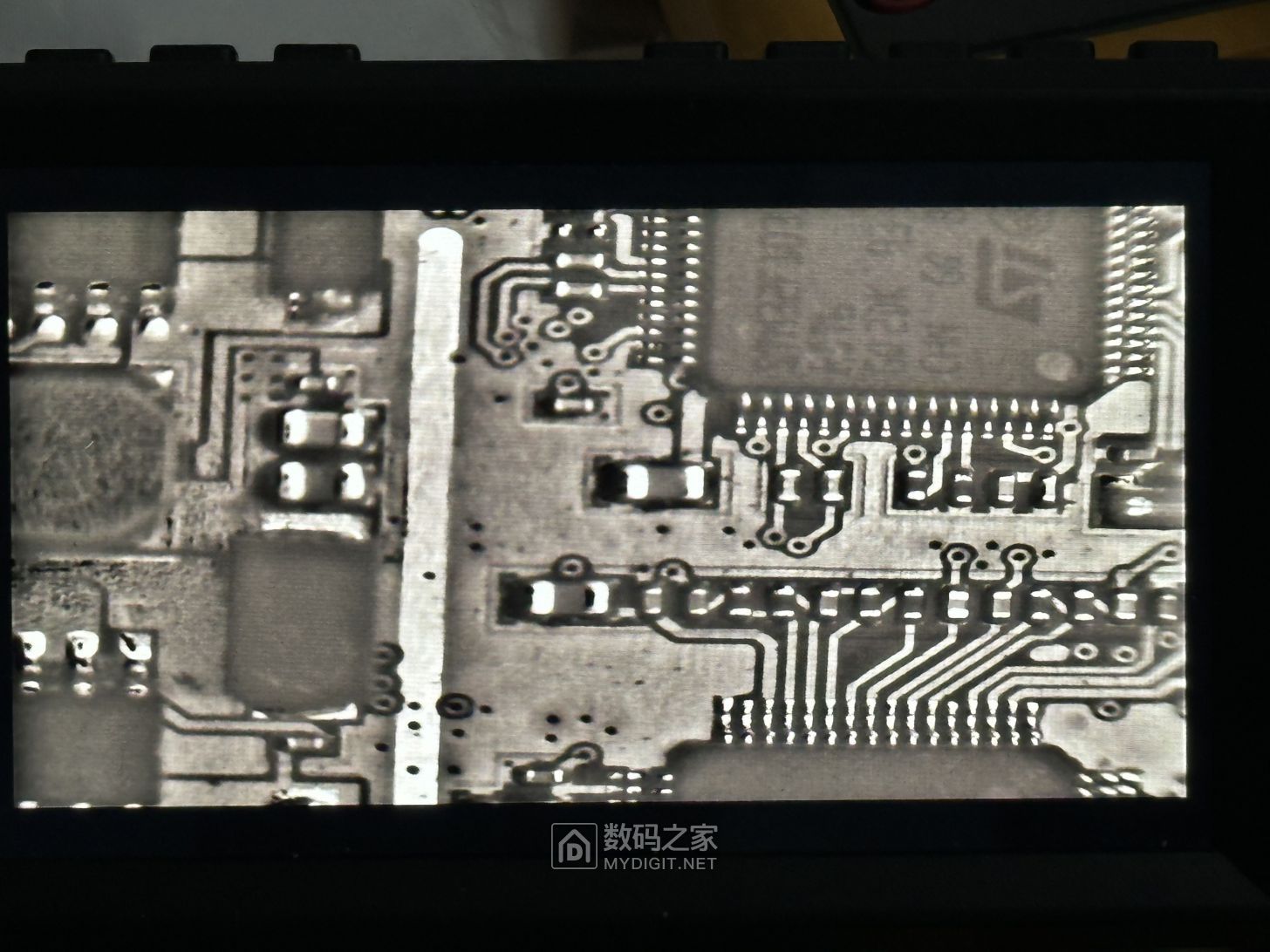

这个图像也是基于斯特林制冷机的短波红外测试图
