MPPT太阳能控制板的电感量如何计算？

猪小呆 · 发表于 2024-10-17 10:01:12

本帖最后由猪小呆于 2024-10-17 10:02 编辑

看坛友分享的帖子撸了两块太阳能控制板：https://www.mydigit.cn/thread-476304-1-1.html

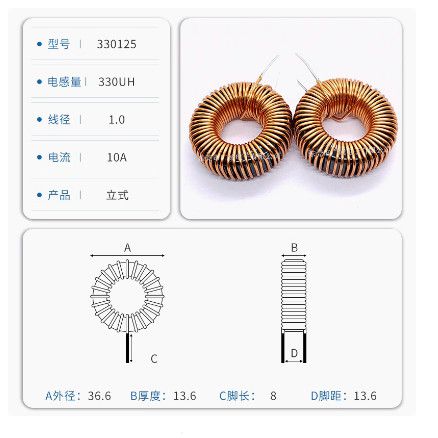

板子不带电感，需要自己配一个，原机电感是这样的，根据尺寸估算可能是330125的电感，但是电感量多大不知道：

网上搜了一下找到一篇文章，讲电感量如何计算的，但是我看不懂：https://blog.csdn.net/liht_1634/article/details/142679646

坛友们帮忙看看，100V输入的电压，降压后最大电流是12V 20A或者24V 20A，电感量用多大合适？

aladdincp · 发表于 2024-10-17 10:26:55

标记下等大牛解答谁有这个型号的成品能拆看下就好了

猪小呆 · 发表于 2024-10-17 14:58:05

没有人算，还是自己来吧。因工作频率未知，假设也是500Khz，电流变化量也是40%：
1.占空比12V/100V=12%,T=1/500Khz=2us
2.Ton时间=2us×12%=0.24us
3.设定电感电流变化量△iL=40%×Iout=40%×20A=8A
4.电感感量L=（100V-12V)×0.24us/8A=2.64uH（为何这么小？）
5.电感峰值电流=20A+8A×0.5=24A

猪小呆 · 发表于 2024-10-17 15:07:33

假设输入电压是18V，再来算算看：
1.占空比12V/18V=66.66%,T=1/500Khz=2us
2.Ton时间=2us×66.66%=1.33us
3.设定电感电流变化量△iL=40%×Iout=40%×20A=8A
4.电感感量L=（18V-12V)×1.33us/8A=0.99uH（为何变的更小？）
5.电感峰值电流=20A+8A×0.5=24A

猪小呆 · 发表于 2024-10-17 15:16:29

假设频率是100Khz，电流变化量也是40%：
1.占空比12V/100V=12%,T=1/100Khz=10us
2.Ton时间=10us×12%=1.2us
3.设定电感电流变化量△iL=40%×Iout=40%×20A=8A
4.电感感量L=（100V-12V)×1.2us/8A=13.2uH
5.电感峰值电流=20A+8A×0.5=24A

猪小呆 · 发表于 2024-10-17 15:21:35

aladdincp 发表于 2024-10-17 10:26
标记下等大牛解答谁有这个型号的成品能拆看下就好了

根据计算，可能一个22uH的电感就够了，电流要大，25A最好

aladdincp · 发表于 2024-10-17 17:44:24

猪小呆发表于 2024-10-17 15:21
根据计算，可能一个22uH的电感就够了，电流要大，25A最好

深藏不露也是大牛

哟内1 · 发表于 2024-10-18 06:37:21

猪小呆发表于 2024-10-17 15:21
根据计算，可能一个22uH的电感就够了，电流要大，25A最好

我买的就是这个，但我是盲猜的

leifeng · 发表于 2024-10-19 16:21:51

我这边安装了个68uH，20A的电感，外借20V 1A的太阳能电池板，电池接的是12V的3串磷酸铁锂电池，简单测试了一下，在太阳能板开路电压21.34V，短路电流848mA的情况下，大约提供了468mA的充电电流（另外一个MPPT充电器可以提供600mA），但是冲了一会，两个就差不多了（可能和电池有关，这个电池快满电了）。
实际测试MOS的PWM频率，实际是34.9k，我还买了33,47,100uH 20A的电感，明天再测试一下，看看哪个好一些，主要测试实在是太热了

电感/频率：

aladdincp · 发表于 2024-10-19 18:00:08

哟内1 发表于 2024-10-18 06:37
我买的就是这个，但我是盲猜的

你好麻烦帮忙确认下是否能通过软件修改电池类型啊？如果能修改我准备入手2块这个半成品板子铁锂电池（保护板）逆变器买太阳能板折腾起来，谢谢你了！

猪小呆 · 发表于 2024-10-19 22:25:20

本帖最后由猪小呆于 2024-10-19 22:46 编辑

leifeng 发表于 2024-10-19 16:21
我这边安装了个68uH，20A的电感，外借20V 1A的太阳能电池板，电池接的是12V的3串磷酸铁锂电池，简单测试了 ...

可以用47uH的电感试试，注意电感的体积也是一个重要的因素，体积太小可能也不行，原机电感好像是33mm外径的，如果太阳能板功率不大估计电感买28mm外径(加上线也要32mm左右了)的也可以。下面是计算结果：
------------------------------------------------------
频率是35Khz，假设电流变化量40%：
1.占空比12V/100V=12%,T=1/35Khz=28.57us
2.Ton时间=28.57us×12%=3.428us
3.设定电感电流变化量△iL=40%×Iout=40%×20A=8A
4.电感感量L=（100V-12V)×3.428us/8A=37.708uH
5.电感峰值电流=20A+8A×0.5=24A

猪小呆 · 发表于 2024-10-19 22:31:45

20V，35Khz计算：
1.占空比12V/20V=60%,T=1/35Khz=28.57us
2.Ton时间=28.57us×60%=17.142us
3.设定电感电流变化量△iL=40%×Iout=40%×20A=8A
4.电感感量L=（20V-12V)×17.142us/8A=17.142uH
5.电感峰值电流=20A+8A×0.5=24A
