将1欧姆分成10份简单，如果将1欧姆分成1000份呢？

mynew

长话短说，发现了这么一个电阻箱，可以提供 1欧姆的调节变化量，这一欧姆被分了1000份，每一份都是1毫欧，并且准确度是  0.2%，叹为观止。拿 DT4282 和 HP34401A 测试，确实每一次拨盘转动，都能反应在读数加1上。




找来一份拆机图，以我们平时的认知，拿一根导线，用毫欧表测试，随便动一下，就几毫欧，而这电阻箱却能提供 0.2% 的分度，这是如何做到的？

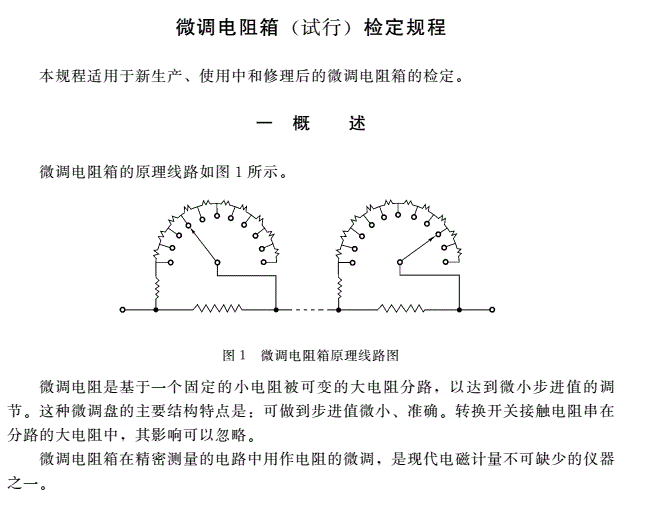

以及还有规范

solarshen666

漆包线的电阻是标定好准确的

wjqok

不是分了1000份，是分了10x10x10，3个10份，

sumandigit

这个串并联组合比较巧妙

人艰不拆了

是1欧姆的0.2%，就是2毫欧吧，不可能是1毫欧的0.2%，我不信这个电阻箱它能准确到这个程度

ixc1227

wjqok 发表于 2024-11-1 13:19
不是分了1000份，是分了10x10x10，3个10份，

你没看懂电阻箱上的原理图吗？就是1000份啊。第一个转盘分成10份，第二个转盘是把第一个转盘中的一份再分成10份，第三个转盘是把第二个转盘中的一份再分成10份啊。。第一个是0.1，第二个是0.01，第三个是0.001。

dirtyacc

起始电阻10R，就是所有接触点、引线调整到10.000R。这种触点稳定性那么高吗

soma

这东西比我年龄还大啊

majiwu1234

我也不知道怎么分的，但是很佩服设计者的聪明智慧，能有0.001欧的分辨率，精度这个高的电阻箱，对于测试某些微弱的电信号还是很实用的。比如检测毫伏值的指针式表也是用的很小很小的电阻分压的。

wjqok

ixc1227 发表于 2024-11-1 13:34
你没看懂电阻箱上的原理图吗？就是1000份啊。第一个转盘分成10份，第二个转盘是把第一个转盘中的一份再分 ...

类似的东西我有3个，档位10x10x10x10x10x10六个调节的的

gl542400

只要用心料到位，  哪个年代都有好东西。

sdaviy

很奇怪那时候的标准源是什么

sjtx1971

dirtyacc 发表于 2024-11-1 14:01
起始电阻10R，就是所有接触点、引线调整到10.000R。这种触点稳定性那么高吗

这钟波段开关的触点稳定性高，接触电阻低，它的工作原理是用多个薄铜片组成的多刀同时压在铜块上硬摩擦，简单可靠

linksys123

人艰不拆了 发表于 2024-11-1 13:33
是1欧姆的0.2%，就是2毫欧吧，不可能是1毫欧的0.2%，我不信这个电阻箱它能准确到这个程度 ...

这个精度0.2%是指总阻值10～11.11Ω的0.2%，也就是最大误差会有20mΩ左右
不过，这种线绕低精度电阻箱通常精度裕量都很大。手上的0.1级电阻箱，实际精度基本能到0.02%～0.01%

mynew

不知道如何做到接触电阻忽略的。

上面说到“转换开关接触电阻串在分路的大电阻中”，还是不解...

人艰不拆了

mynew 发表于 2024-11-1 15:33
不知道如何做到接触电阻忽略的。

上面说到“转换开关接触电阻串在分路的大电阻中”，还是不解...

我怀疑它说的不对，恰恰相反，看图里切换的电阻似乎才是阻值很小的样子，而这些固定电阻阻值很大就不像是10欧姆的电阻，理论上也说不通，虽然说得似乎有道理，除非有更巧妙的排列也许能实现

红河螺

人艰不拆了 发表于 2024-11-1 16:21
我怀疑它说的不对，恰恰相反，看图里切换的电阻似乎才是阻值很小的样子，而这些固定电阻阻值很大就不像是 ...

是你理解不对。说明书说的很明白，你把电路图上的电阻值标上就容易理解了。串联电阻100欧以上，接触电阻最大不过几毫欧。整体电阻几乎就是没有接触电阻。这种计数到毫欧的电阻应该是四线输出的吧，2线就没有太大意义了。

这么多开关组合功能只是微调，10欧到11.110欧。

wgsd

这个设计真的可以忽略接触电阻，实在是高明。看看假设是我画的这样取值，是否接触电阻接近1欧也不超0.2%的指标误差。

shiyutong

起始电阻11.110欧姆~~~~小电阻上并联大电阻~~~大家平时精确调整电阻不都是这么干嘛，，，，

我有时候取微弱信号这样做：三个可调电阻连续与上一个可调电阻的动臂和下臂并联。

dayibalang

电阻的调整可以通过并联和串联来实现。
一般的电阻箱是通过串联，微调电阻箱是通过并联调整的。具体用哪种关键在于把接触电阻串联在远大于它的调整电阻上。
