DIY ESP8266-12s/ESP01S测试板

coolboy7 · 发表于 2024-11-17 19:50:41

爱科技、爱创意、爱折腾、爱极致，我们都是技术控

您需要登录才可以下载或查看，没有账号？立即注册

x

玩物联网用便宜的EPS01S做了一个远程遥控的开关，价格便宜，可IO口太少了
现在玩EPS8266-01S，可控制的IO口多，就是测试麻烦，要焊接测试，淘宝网上测试板价格又高，还是自己DIY个测试板方便些。

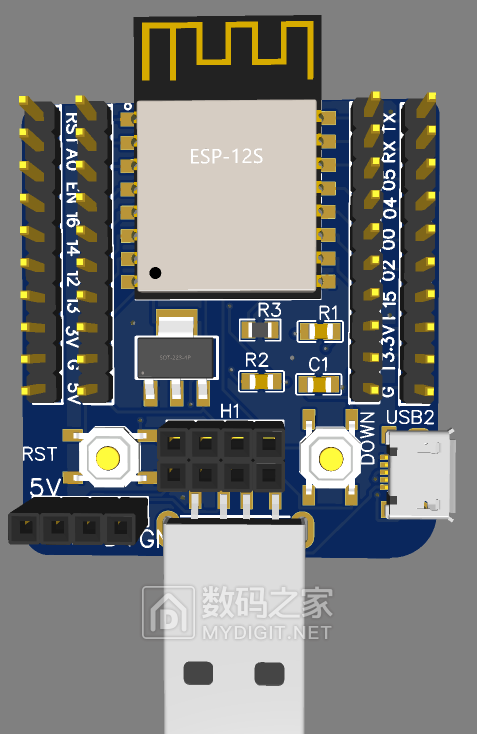

在立创开源广场的找到一些图，自己修改了一下
如图

打板后回来焊接验证，用ESP01S和ESP8266-12S验证了，可刷固件。

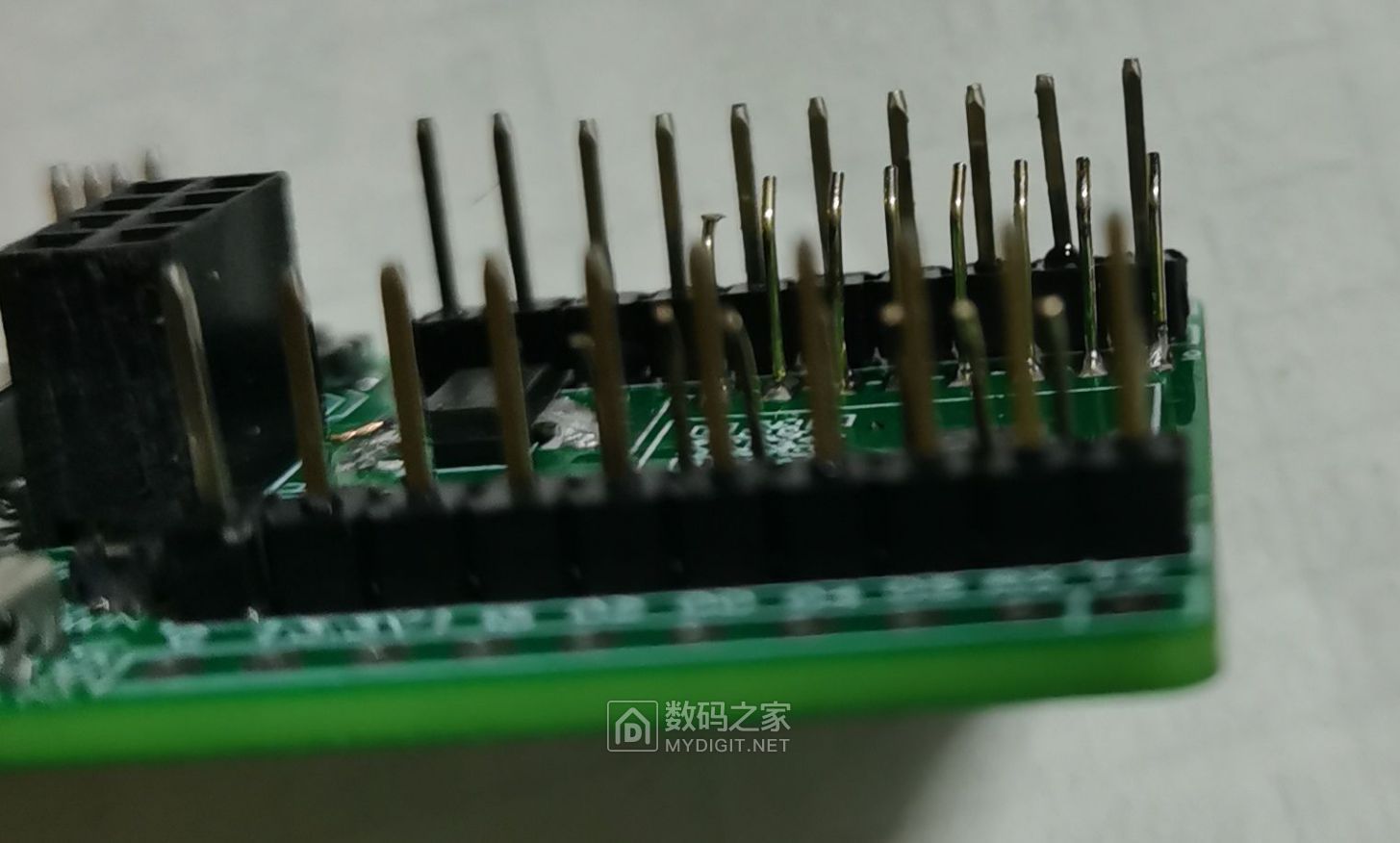

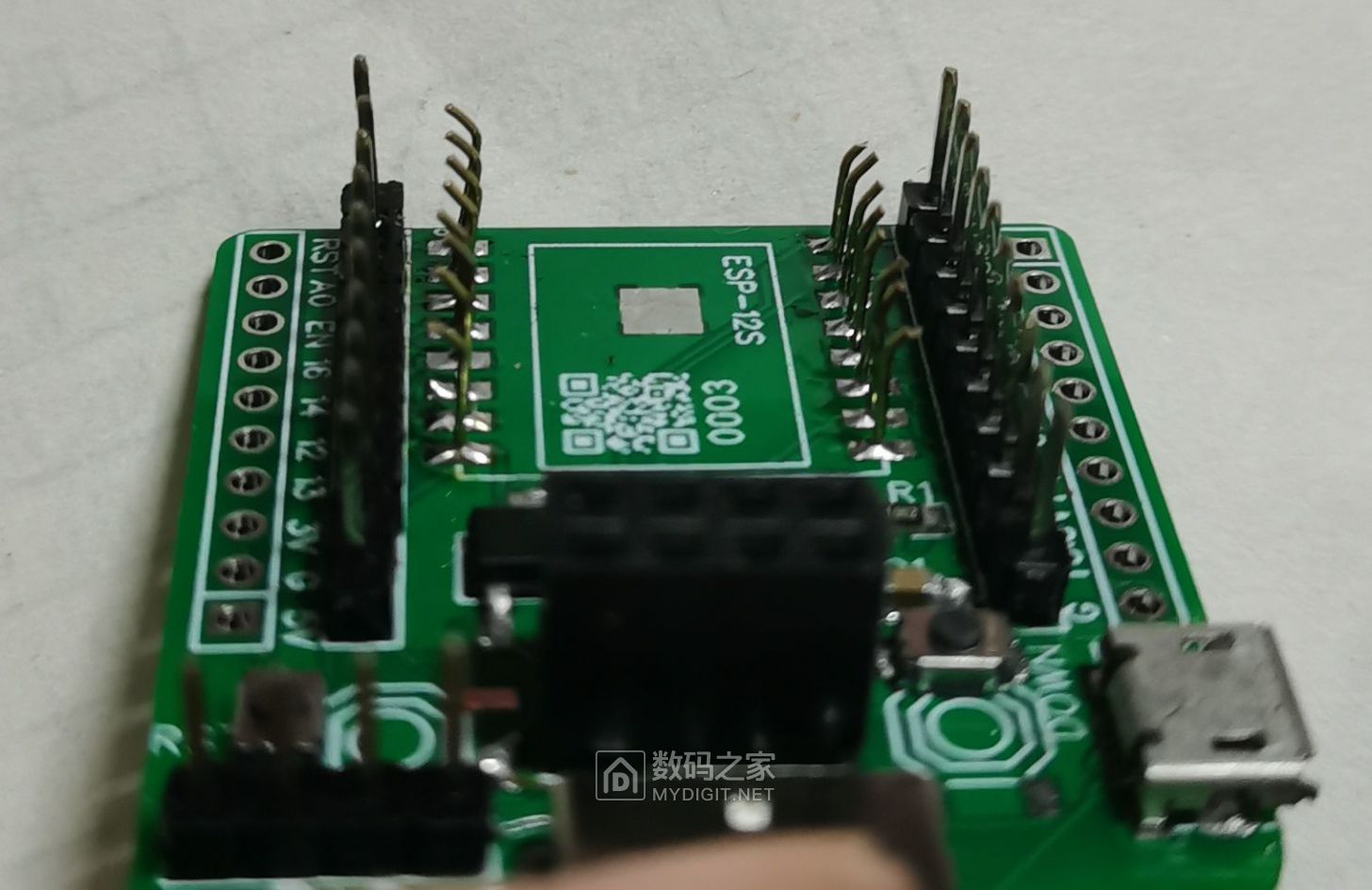

由于没有图中2个按钮，换了2 个2脚的按钮，中间插ESP12S的是用铜针焊接的。
铜针不好找啊，准备在网上买的，价格以点小贵，还是自己想办法吧，最后想到用废百兆坏路由器上的网口里面的有弹性的铜针，
截成1CM一段，焊上去后效果不错，有弹性可以卡住ESP12S的邮票孔，舒服！

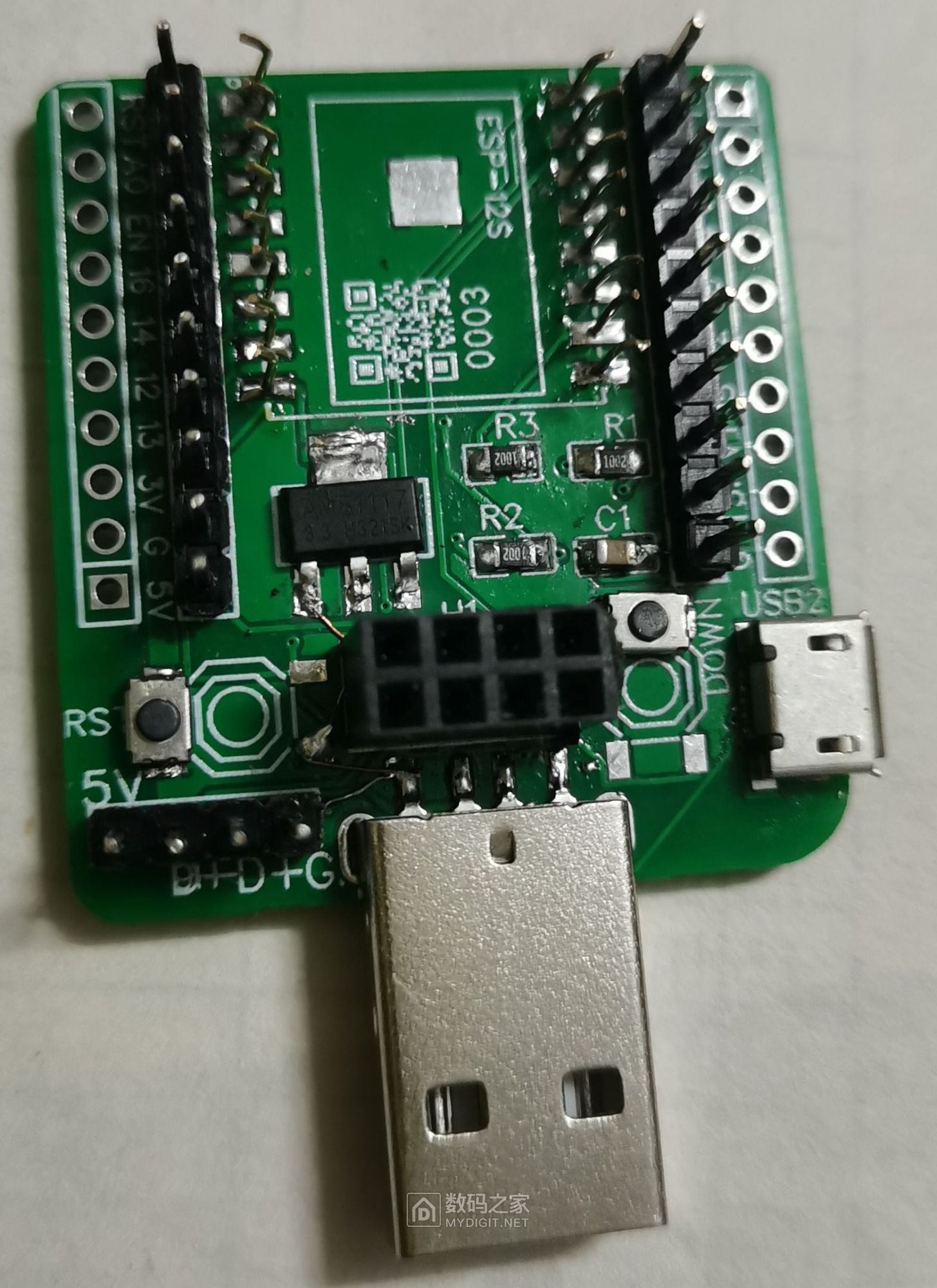

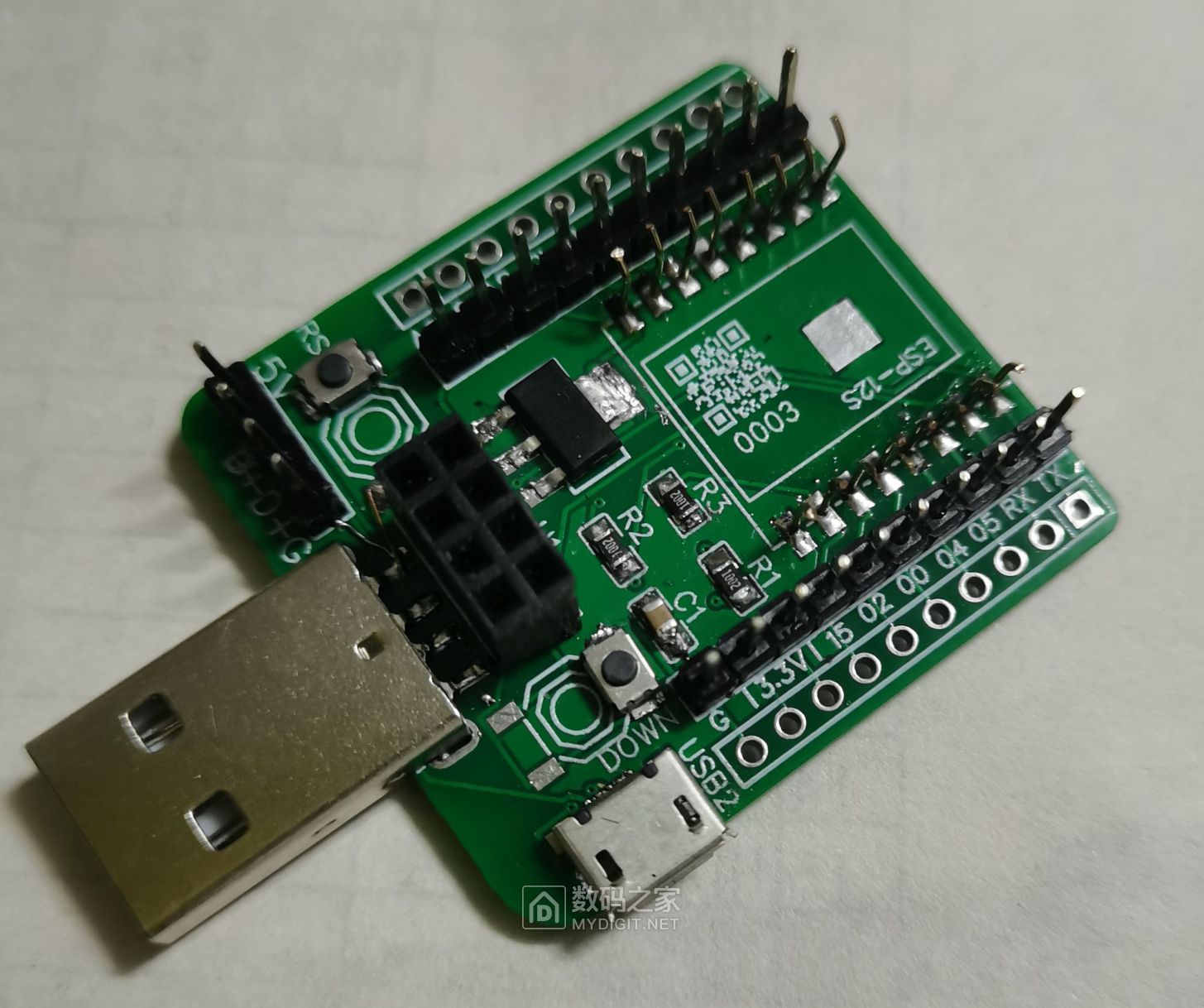

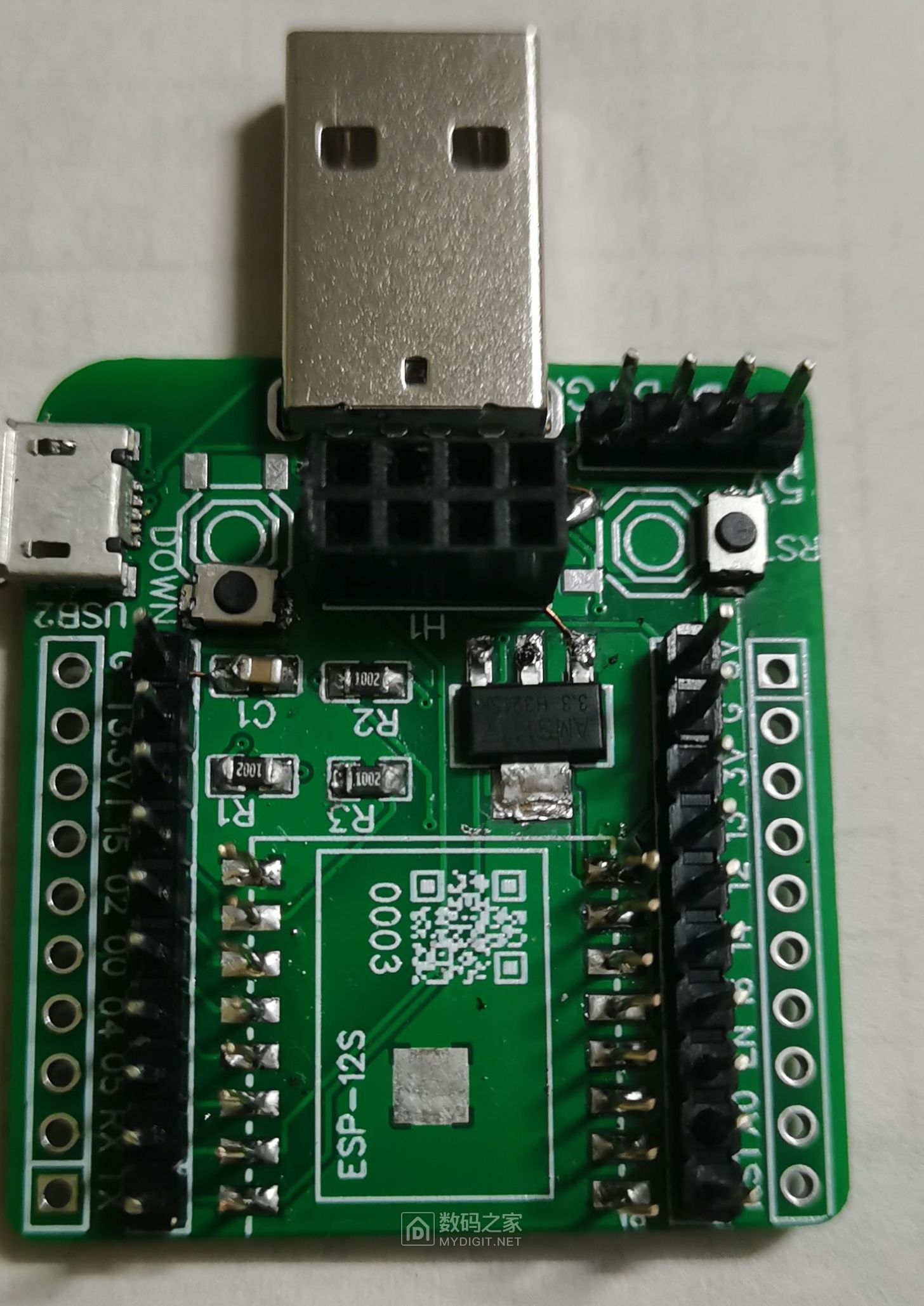

焊接过程就不展示了，成品如图：

使用方法：按住DOWN键不放，再按RST键5秒放开，等3秒左右就可以放开DOWN了，这时就进入下载固件模式。刷完固件，按RST重启，可以测试固件了。
