为了碟醋，包了顿饺子~稳先微WSCY4058与手持消球差放大镜

棒子棒 · 发表于 2024-12-2 13:30:58

本帖最后由棒子棒于 2024-12-2 18:40 编辑

前段时间12块包邮买了120个电子yan的电路板

接着正好看到8139老师的帖子：稳先微WSCY4058充电电压+电流编程电阻测试总结表格，另外换新装备打妖怪了
又正好前段时间挑战维修老笔记本内存插槽失败，深感需要配一个放大镜。
搜淘宝拼多多上99.99%的商品各种参数乱标胡说八道，靠谱的蔡司或者小日本鬼子几个品牌的又过百元有点肉疼。
于是恶补了一下光学基础，结论是想要效果好，必须是镀膜消球差镜片，于是下手，用红包9块9淘了个望远镜上的消球差胶合镜片回来
正好又为那120个电路板用到猴年马月发愁

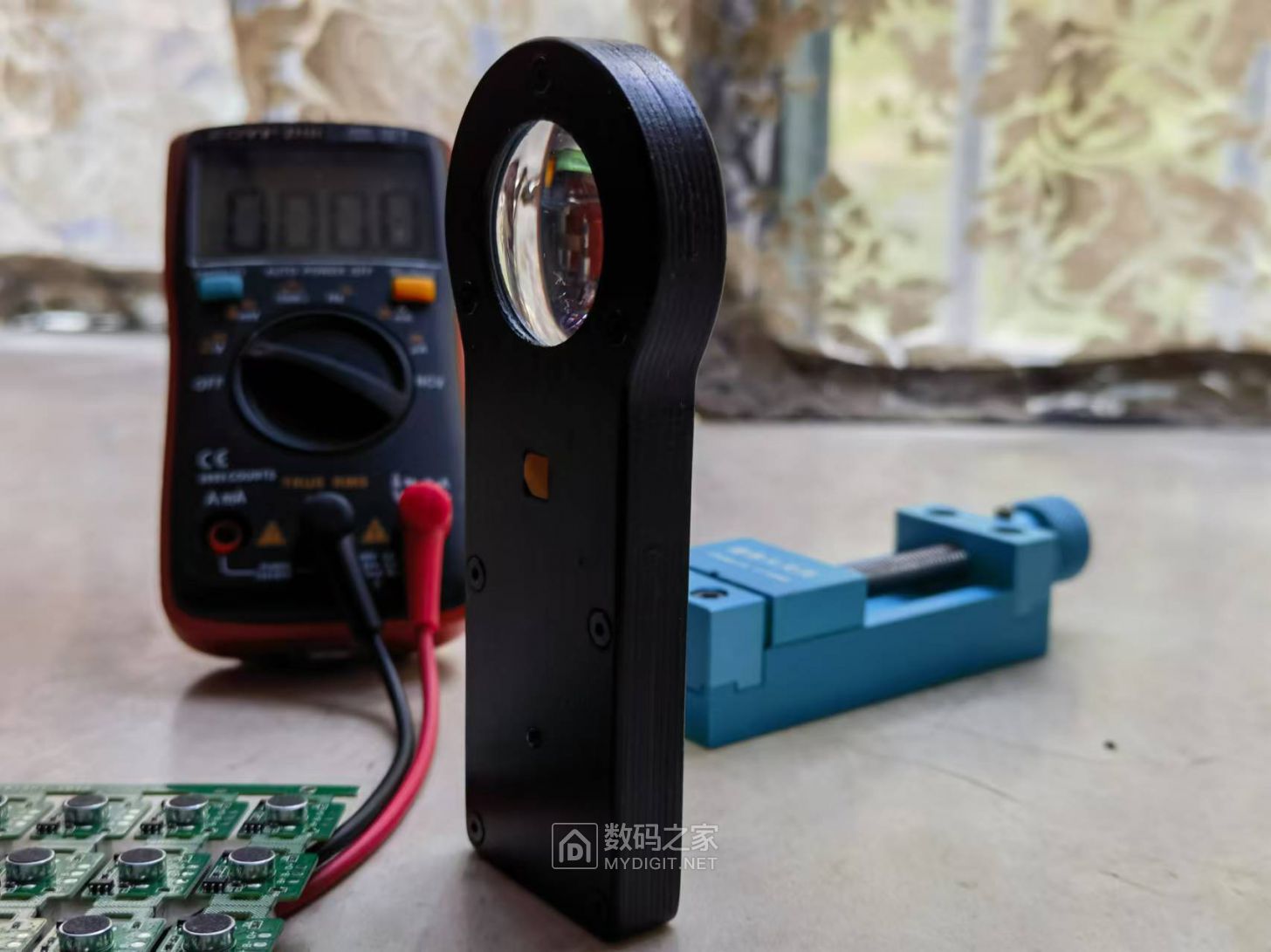

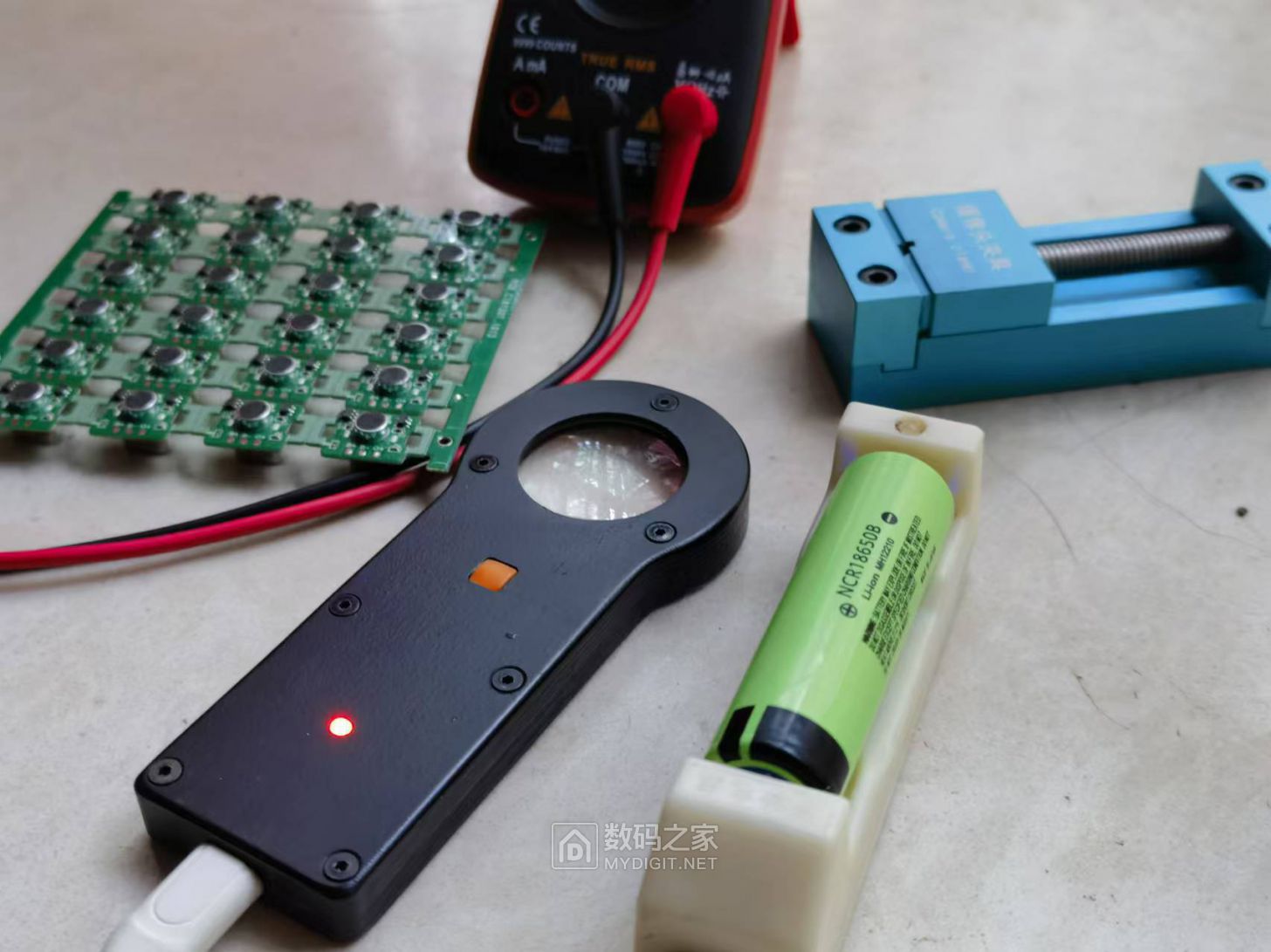

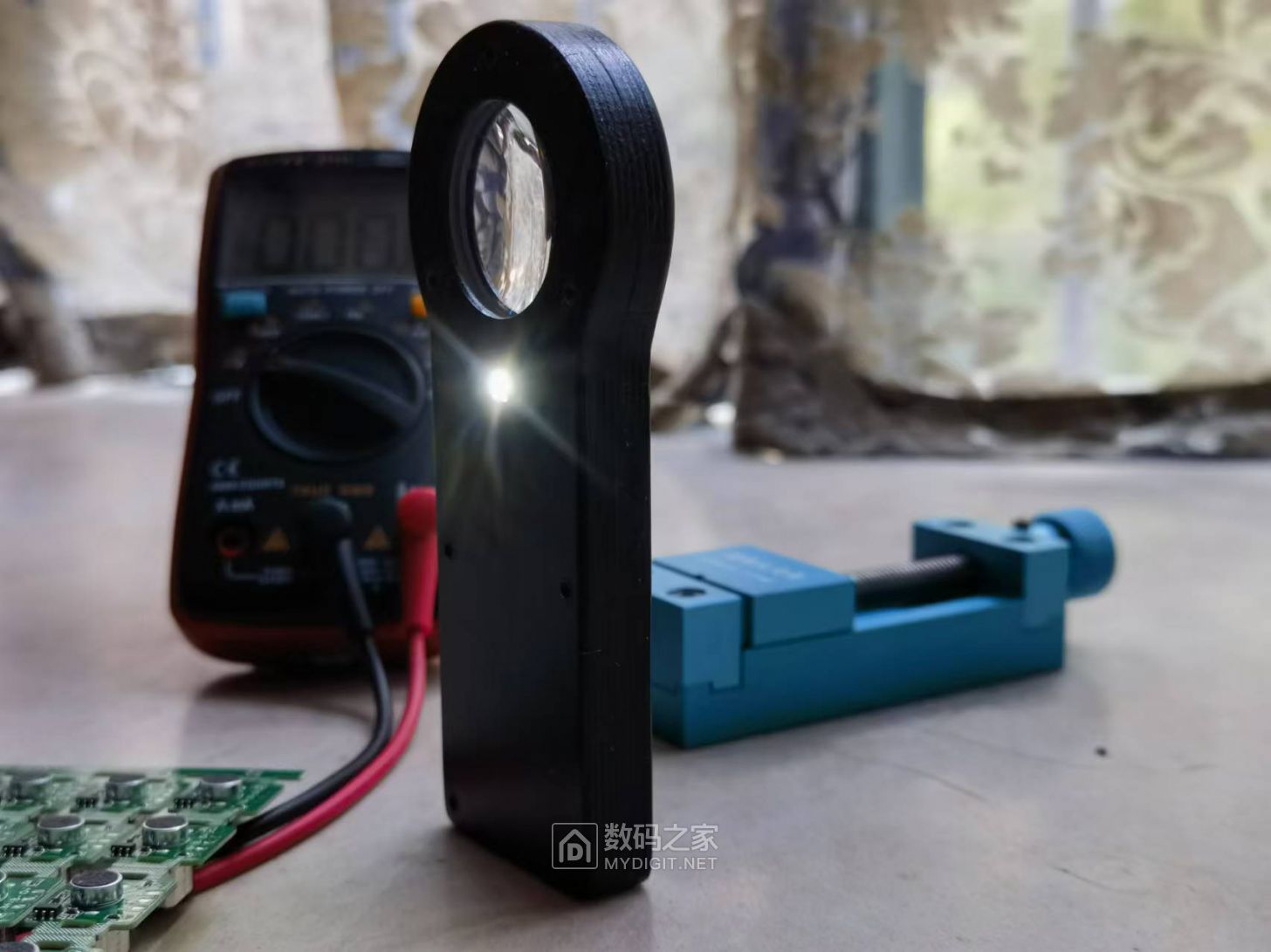

至此，水到渠成，瓜熟蒂落，上图，成品镇楼先

基本参数：
镜片：直径31mm，焦距54mm，消色差胶合光学玻璃镜片
开关：成品单键双稳态开关
电池：内置200mah锂电池，带保护板
照明LED：3W灯珠降功率使用，电阻限流（3个330Ω并联），实测工作电流15ma，理论照明时间＞10小时
充电：稳先微WSCY4058充电电路板，外接红色LED指示充电状态

棒子棒 · 发表于 2024-12-2 13:37:05

二楼视频效果

手机不太拍得出放大效果，实际看起来放大效果更好一点
重要的一点是它在焦距范围内，看东西基本不变形，这种放大倍数，一般的放大镜球差很严重了，严重影响体验

棒子棒 · 发表于 2024-12-2 13:42:15

本帖最后由棒子棒于 2024-12-2 22:05 编辑

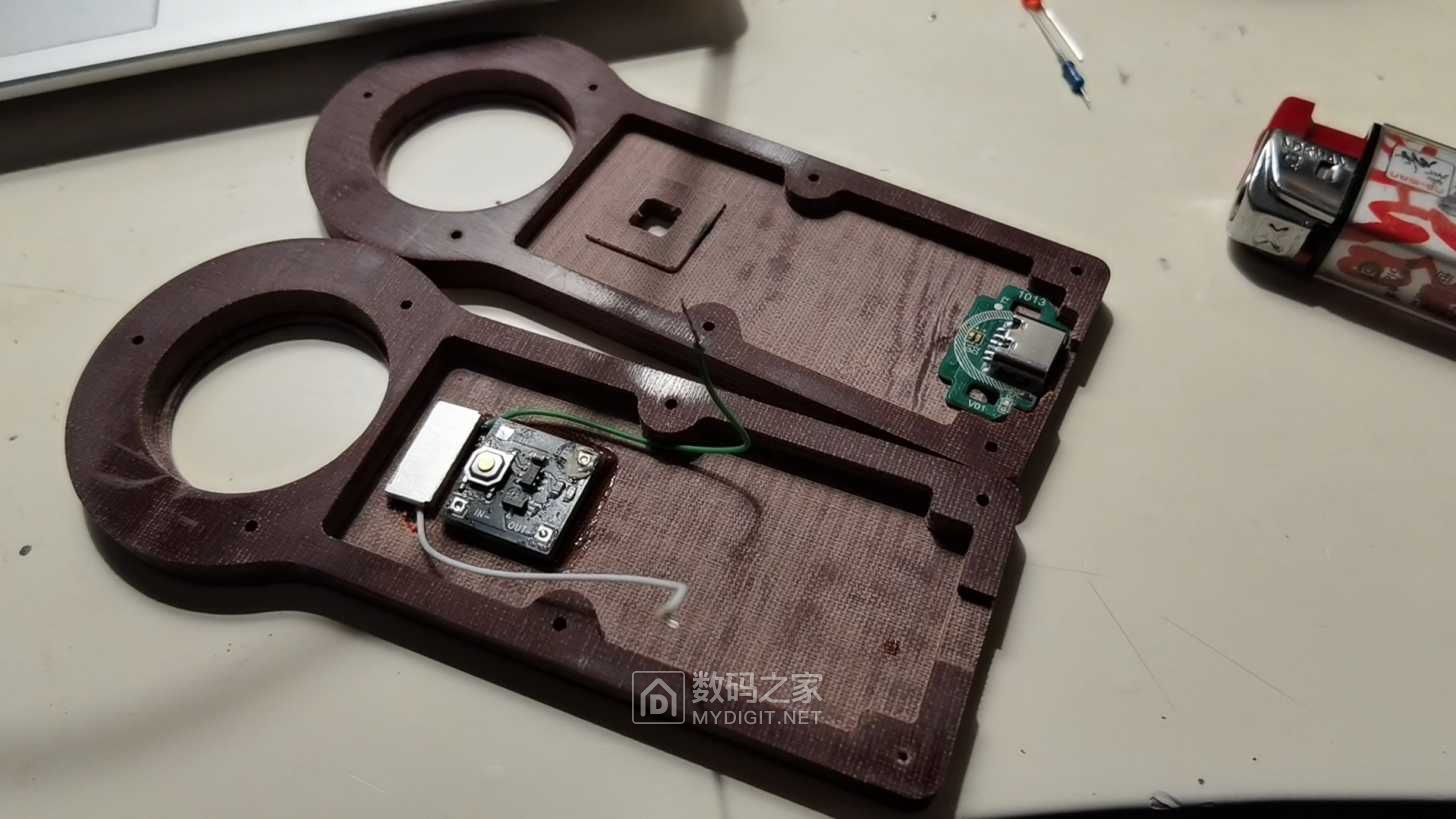

CAD线稿、三维模拟和实物内部结构图
请忽略我的渣焊接技术

棒子棒 · 发表于 2024-12-2 13:47:21

本帖最后由棒子棒于 2024-12-2 13:49 编辑

镜片，消球差胶合镜片，看这边缘厚度就比普通镜片靠谱

镜片参数

直径：31mm
焦距：54mm
这算几倍？5倍？比淘宝拼多多99.99%的号称60倍的放大效果好多了

棒子棒 · 发表于 2024-12-2 14:01:23

本帖最后由棒子棒于 2024-12-2 14:11 编辑

一些过程图，这个是为了利用成品LED基板，给铝基板打磨成适合的安装尺寸
这里用上了我自己做的桌面水磨机
感兴趣可以瞧瞧自制桌面型水磨机

confessor · 发表于 2024-12-2 14:13:14

现场直播么？》

st911 · 发表于 2024-12-2 14:13:55

镜片效果不错，看焦距，是目镜的镜片

棒子棒 · 发表于 2024-12-2 14:16:23

confessor 发表于 2024-12-2 14:13
现场直播么？》

发完啦发完啦

这是已经做好了的，做的过程没有太多拍照，
最终成品结构上还是略有瑕疵，不是太满意，但基本达到我的设想
暂时先用着，满足使用要求是完全没问题滴

棒子棒 · 发表于 2024-12-2 14:28:05

st911 发表于 2024-12-2 14:13
镜片效果不错，看焦距，是目镜的镜片

应该是天文望远镜的目镜，我也不太懂，想着效果不好就运费险退了
结果效果很好，完全满足要求

confessor · 发表于 2024-12-2 14:30:51

棒子棒发表于 2024-12-2 14:16
发完啦发完啦
这是已经做好了的，做的过程没有太多拍照，
最终成品结构上还是略有瑕疵，不是太满 ...

刚才找了一下，没找到消球差镜片，倒是消色差镜片很多。不知道楼主能不能分享一下镜片的链接。谢谢！

majiwu1234 · 发表于 2024-12-2 14:34:26

看来做一个高倍率的放大镜也不容易啊，需要时间和构思啊；做好了，成本很低；我觉得，买个显微镜更合适。

棒子棒 · 发表于 2024-12-2 14:37:24

confessor 发表于 2024-12-2 14:30
刚才找了一下，没找到消球差镜片，倒是消色差镜片很多。不知道楼主能不能分享一下镜片的链接。谢谢！
...

哦我的表述不严谨，就是消色差镜片，色差球差产生的机理差不太多的，消了色差，基本自然也就消了球差，反之亦差不多然

这是我的粗浅理解，实测也确实是边缘变形极大改善
链接如图，好用敬请加分，我是来发帖赚积分的

棒子棒 · 发表于 2024-12-2 14:40:43

majiwu1234 发表于 2024-12-2 14:34
看来做一个高倍率的放大镜也不容易啊，需要时间和构思啊；做好了，成本很低；我觉得，买个显微镜更合适。 ...

国内劣币驱逐良币的情况还是很普遍
都不好好做，都TMD乱标参数胡说八道，都搞9块9包邮
只能寄几做了
显微镜属于高烧，我就瞎玩玩，那个实在用不上啦

confessor · 发表于 2024-12-2 14:47:57

棒子棒发表于 2024-12-2 14:37
哦我的表述不严谨，就是消色差镜片，色差球差产生的机理差不太多的，消了色差，基本自然也就消了球差，反 ...

谢谢分享，这就去撸一个试试看

邪恶海盗 · 发表于 2024-12-2 14:53:35

那个小板是4056的吧，可惜太多又价格高了点，如果3－5块包邮20个还比较好，实在用不了那么多...

二○二四年十二月二日

panmouse · 发表于 2024-12-2 15:01:56

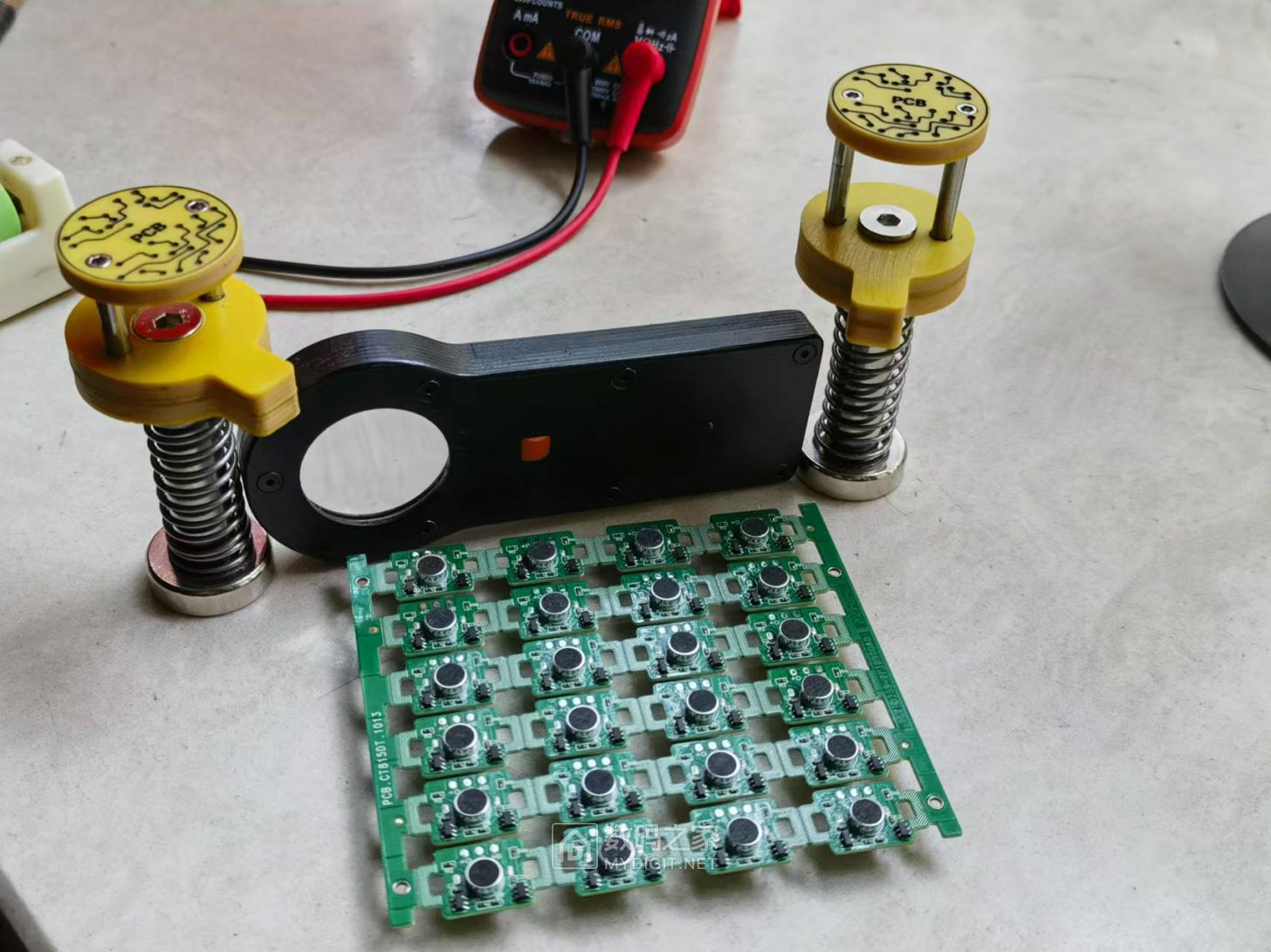

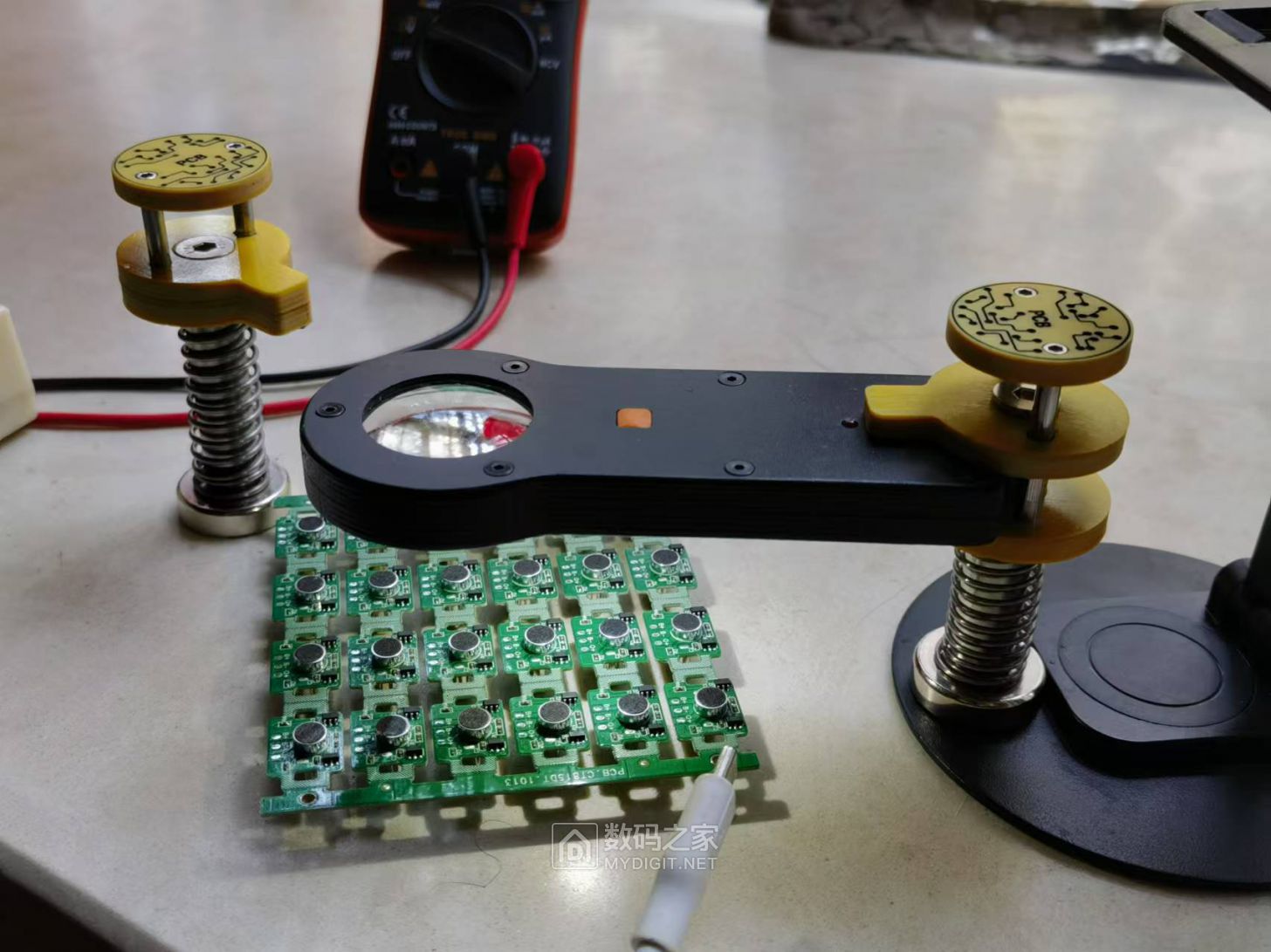

这种手持放大镜不方便操作，又要双手拿着物品，又要手持放大镜，还是固定在支架上面方便观察

棒子棒 · 发表于 2024-12-2 15:06:35

panmouse 发表于 2024-12-2 15:01
这种手持放大镜不方便操作，又要双手拿着物品，又要手持放大镜，还是固定在支架上面方便观察
...

一物一用
你说的那是另一个项目

棒子棒 · 发表于 2024-12-2 15:07:09

邪恶海盗发表于 2024-12-2 14:53
那个小板是4056的吧，可惜太多又价格高了点，如果3－5块包邮20个还比较好，实在用不了那么多...

确定一定及肯定，是4058

没良心的 · 发表于 2024-12-2 15:26:35

这是要做成品出售吗？

邪恶海盗 · 发表于 2024-12-2 15:26:49

棒子棒发表于 2024-12-2 15:07
确定一定及肯定，是4058

4058先进多少？

二○二四年十二月二日
