Keils EMI FILTER滤波器模块拆机

wuren

这个滤波器应用挺广泛，之前我们消防报警线路有高频干扰，乱报警，用这种滤波器后就稳定了。

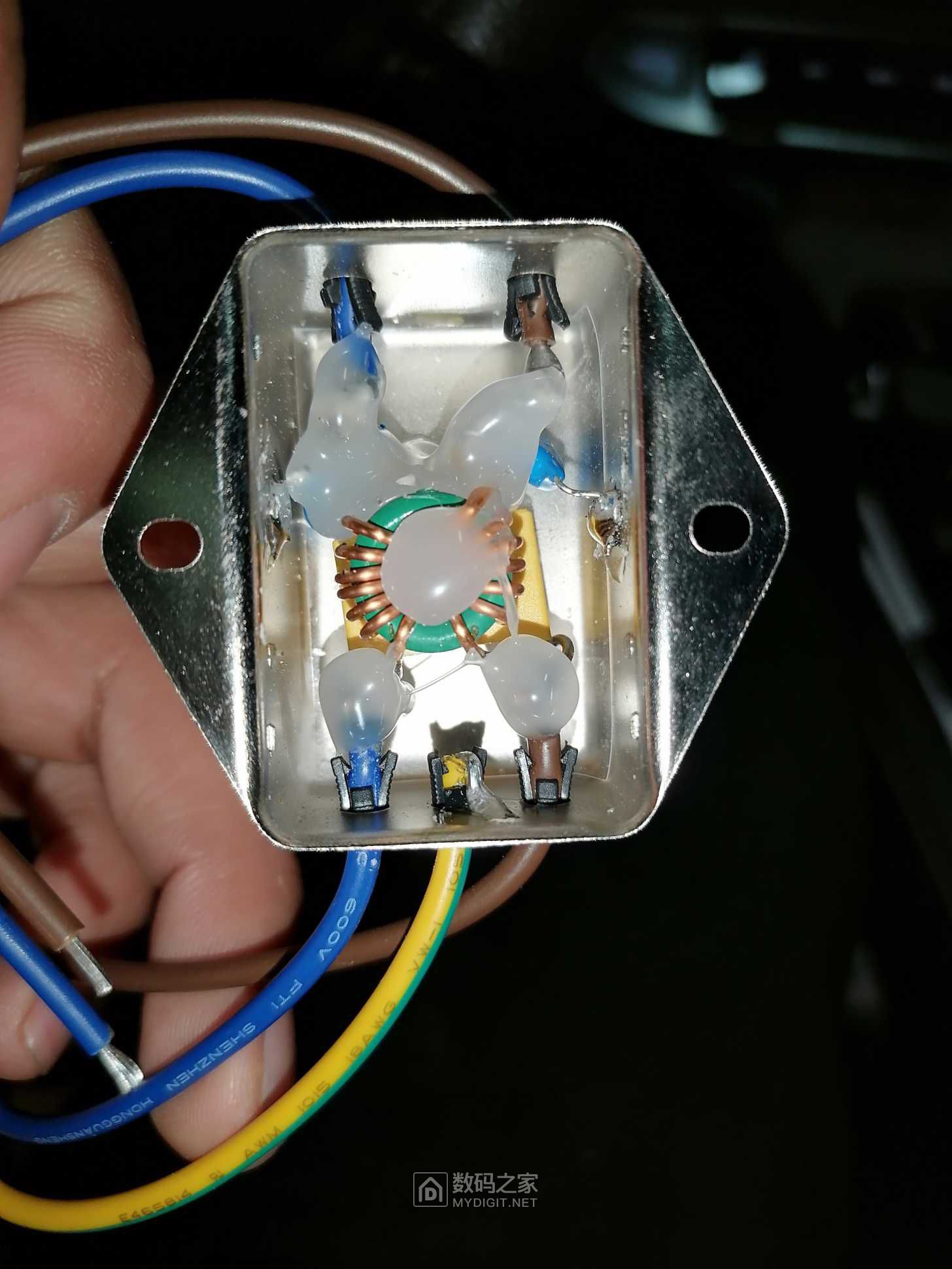

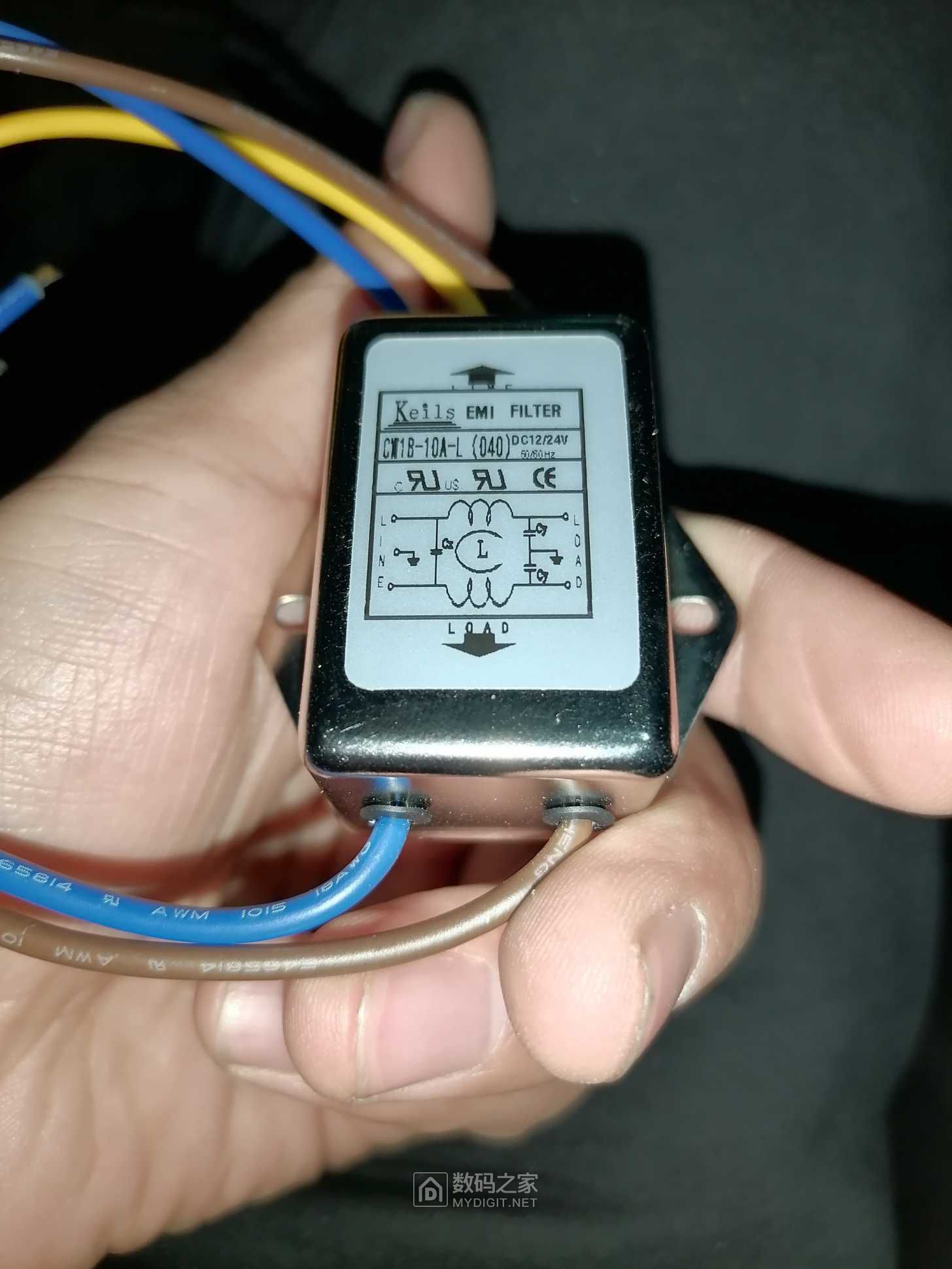

一直没有研究内部结构，网上买一个拆开看看，这个是24V的，重量特别轻。之前单位用的都是实体店买的220V的，比这个略重一些。
这个大概8元买的，简单拆开看一下，对比好一点的电源前级用的EMI滤波电路，它可逊色多了。

xjmar

直流的，示意图是交流的。

邪恶海盗

只有一颗电感，旁边那个蓝色的是啥？


二○二五年一月十六日

wjqok

低劣产品

m3132427

好的开关电源一般用不到这个

panmouse

热熔胶把档次拉低了！

soma

就一电感电容啊

阿伟

低压直流的，里面的绝缘处理比较简单。

人艰不拆了

好简单啊，哈哈

冰凌若水

邪恶海盗 发表于 2025-1-16 19:02
只有一颗电感，旁边那个蓝色的是啥？

LN对外壳，y电容？

liuhaob

看着好简陋啊

wwsztqs

高频开关电源也就够了

wuren

冰凌若水 发表于 2025-1-17 08:56
LN对外壳，y电容？

对，是Y电容，貌似不应该买低压的，应该买220V的，这东西估计向上不能兼容，不安全

aygcmy

soma 发表于 2025-1-16 21:58
就一电感电容啊

有电容，蓝色的是瓷片电容。这个做的确实有点垃圾，好的都是用专用的封灌胶固定的

aygcmy

邪恶海盗 发表于 2025-1-16 19:02
只有一颗电感，旁边那个蓝色的是啥？

瓷片电容

神的余韵

邪恶海盗 发表于 2025-1-16 19:02
只有一颗电感，旁边那个蓝色的是啥？

电容

jesuswfh

比较简陋，外面的盒子可以利用

风采飞扬

邪恶海盗 发表于 2025-1-16 19:02
只有一颗电感，旁边那个蓝色的是啥？

一个共模电感，一个X电容两个Y电容。

shaohabbit

没有电容，比较不容易坏。

bennanhaier

风采飞扬 发表于 2025-1-17 11:20
一个共模电感，一个X电容两个Y电容。

外加一个铁壳屏蔽罩。
