用我的逻辑芯片测试板测个CD4013

侯闲

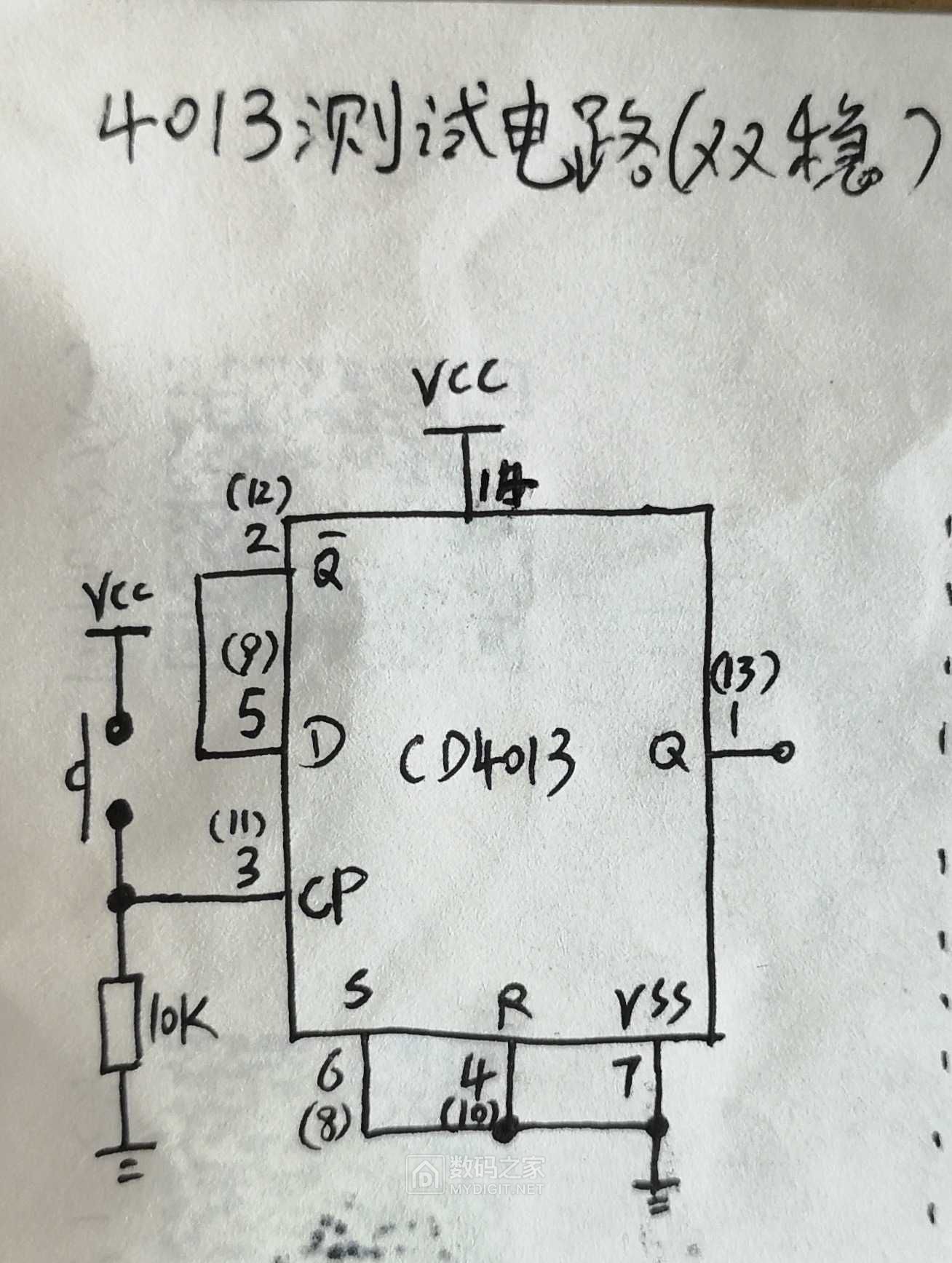

先照电路图用跳线把芯片跟触发电路，状态指示灯连起来

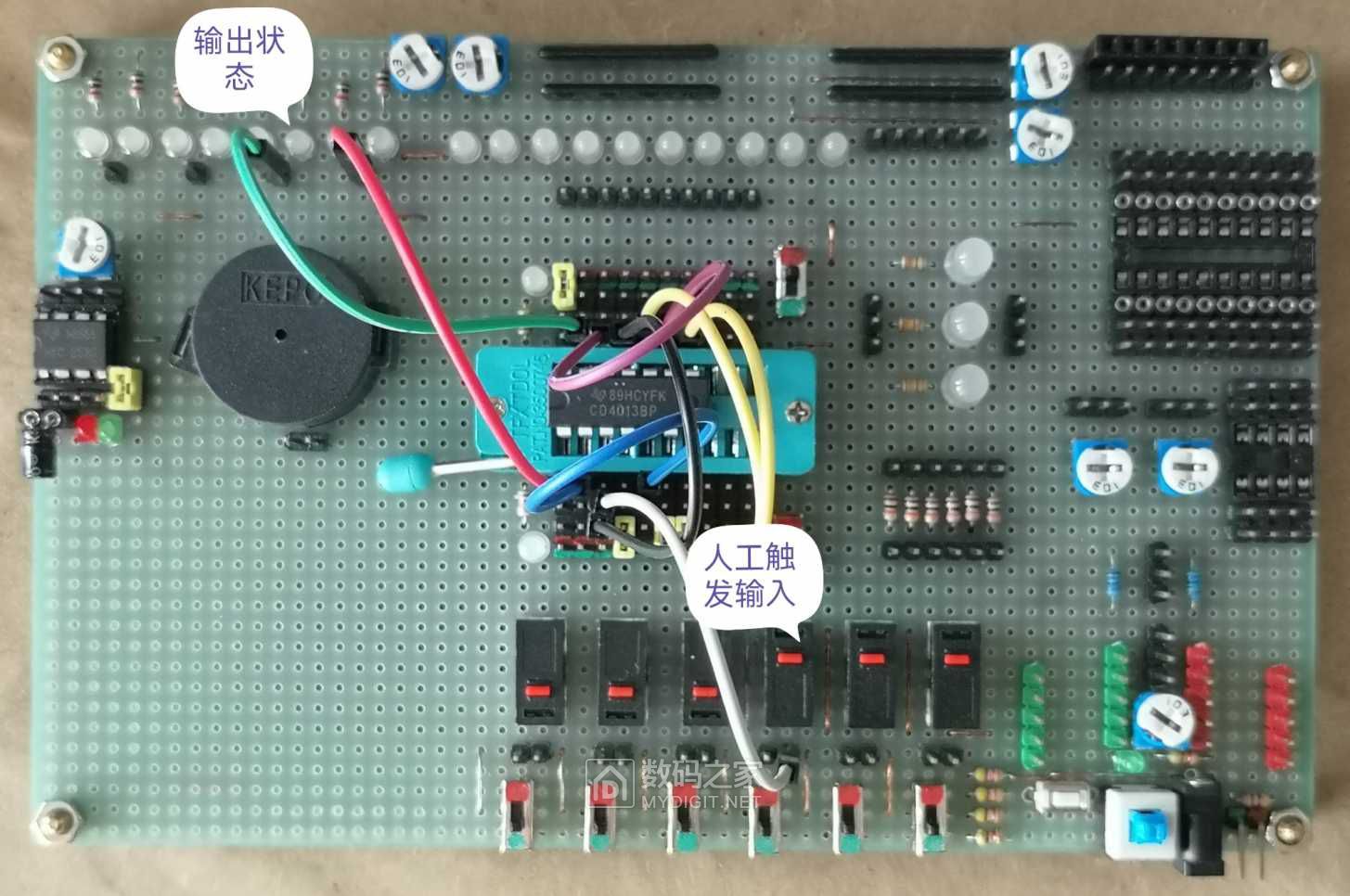

下面这个是人工触发

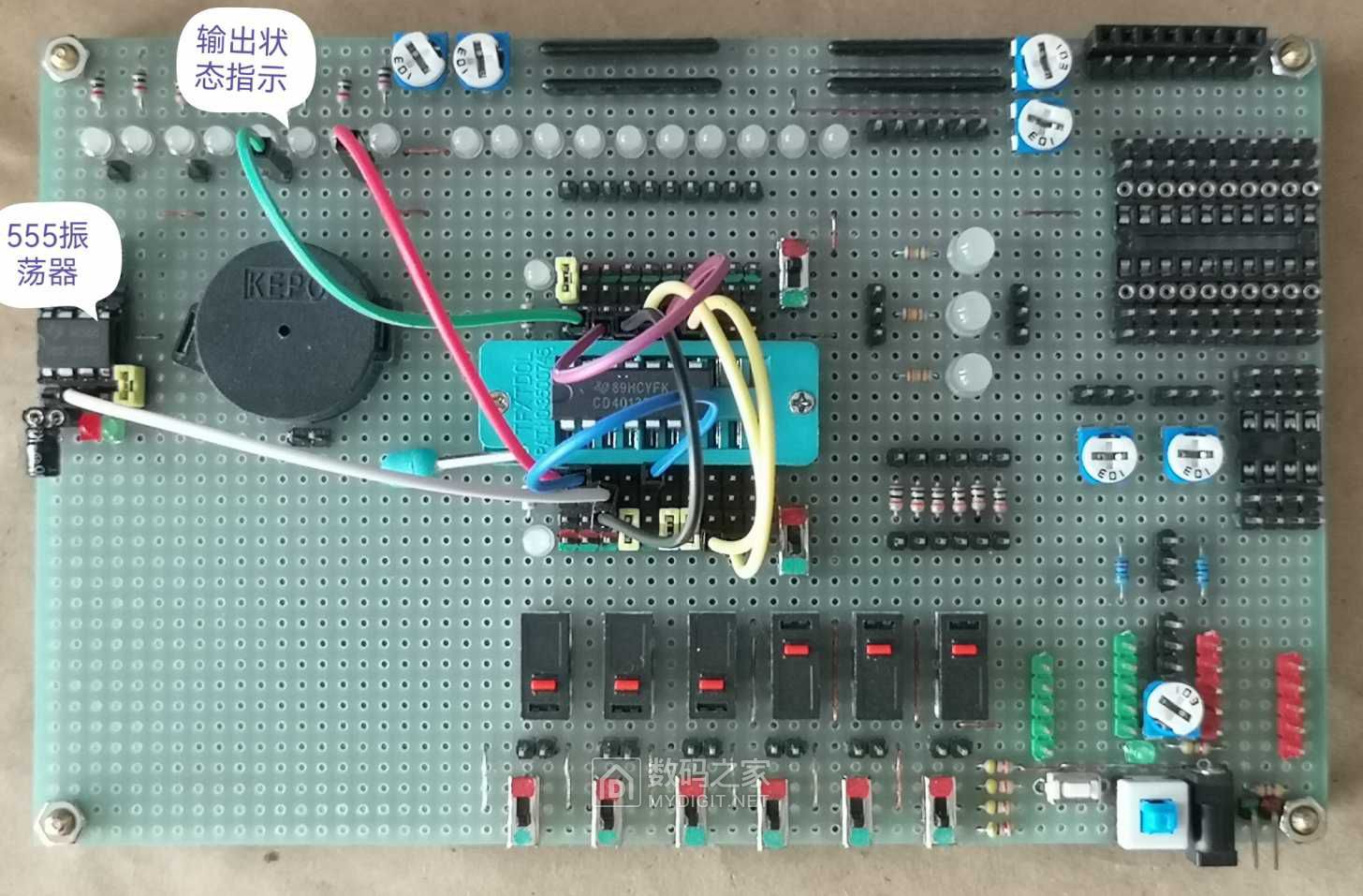

下面这个是555振荡器触发

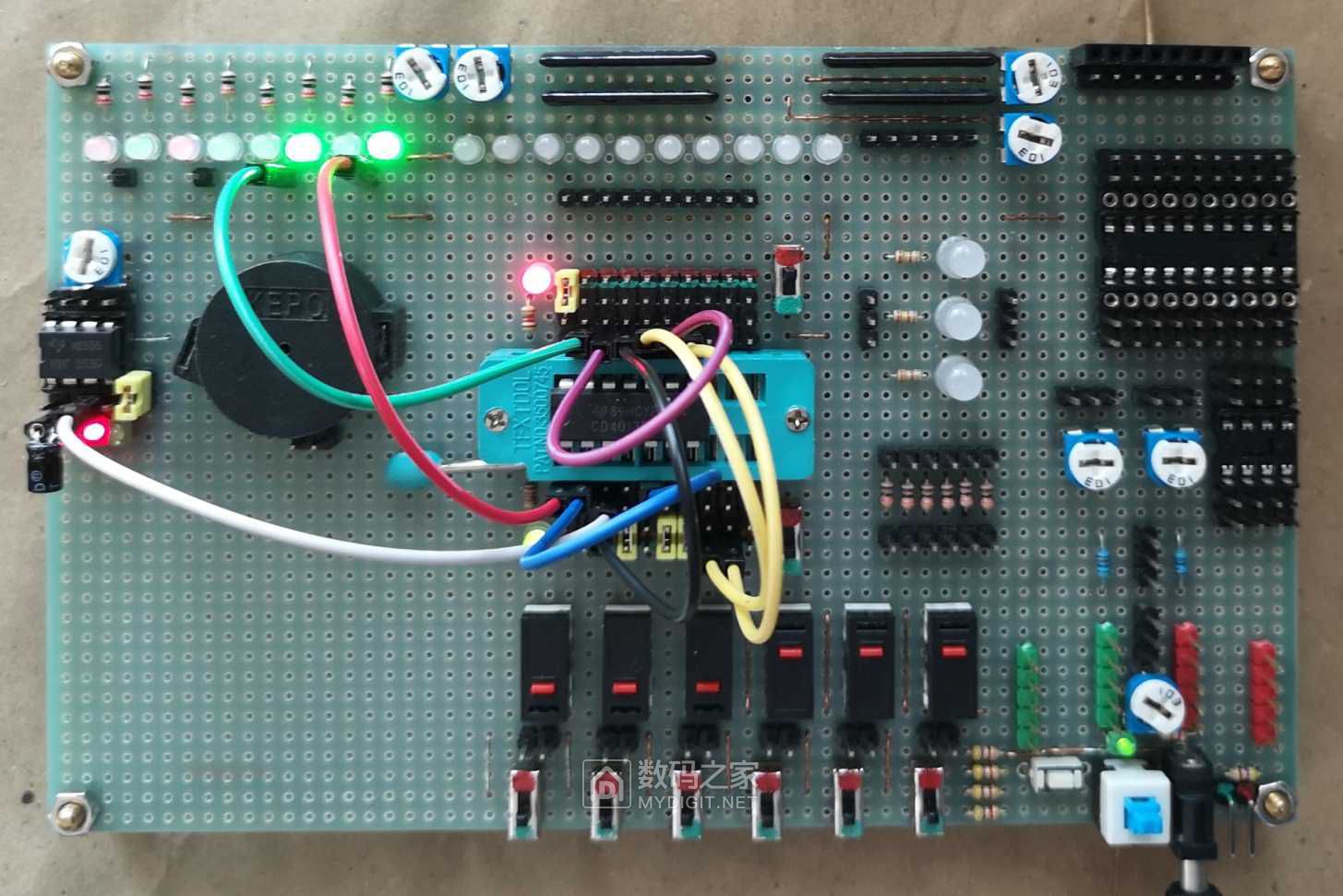

先看555振荡器触发：

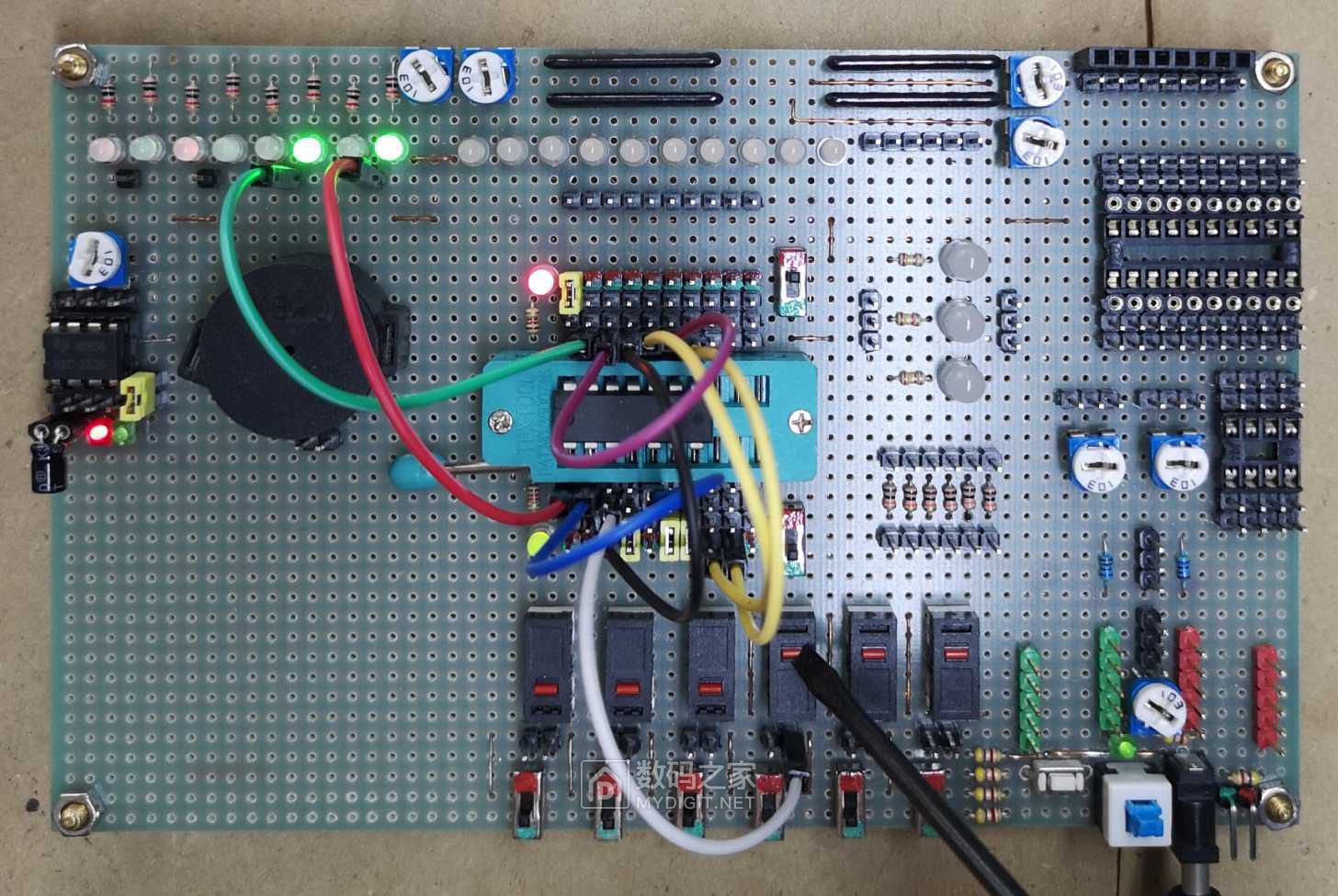

这是低电平输入状态

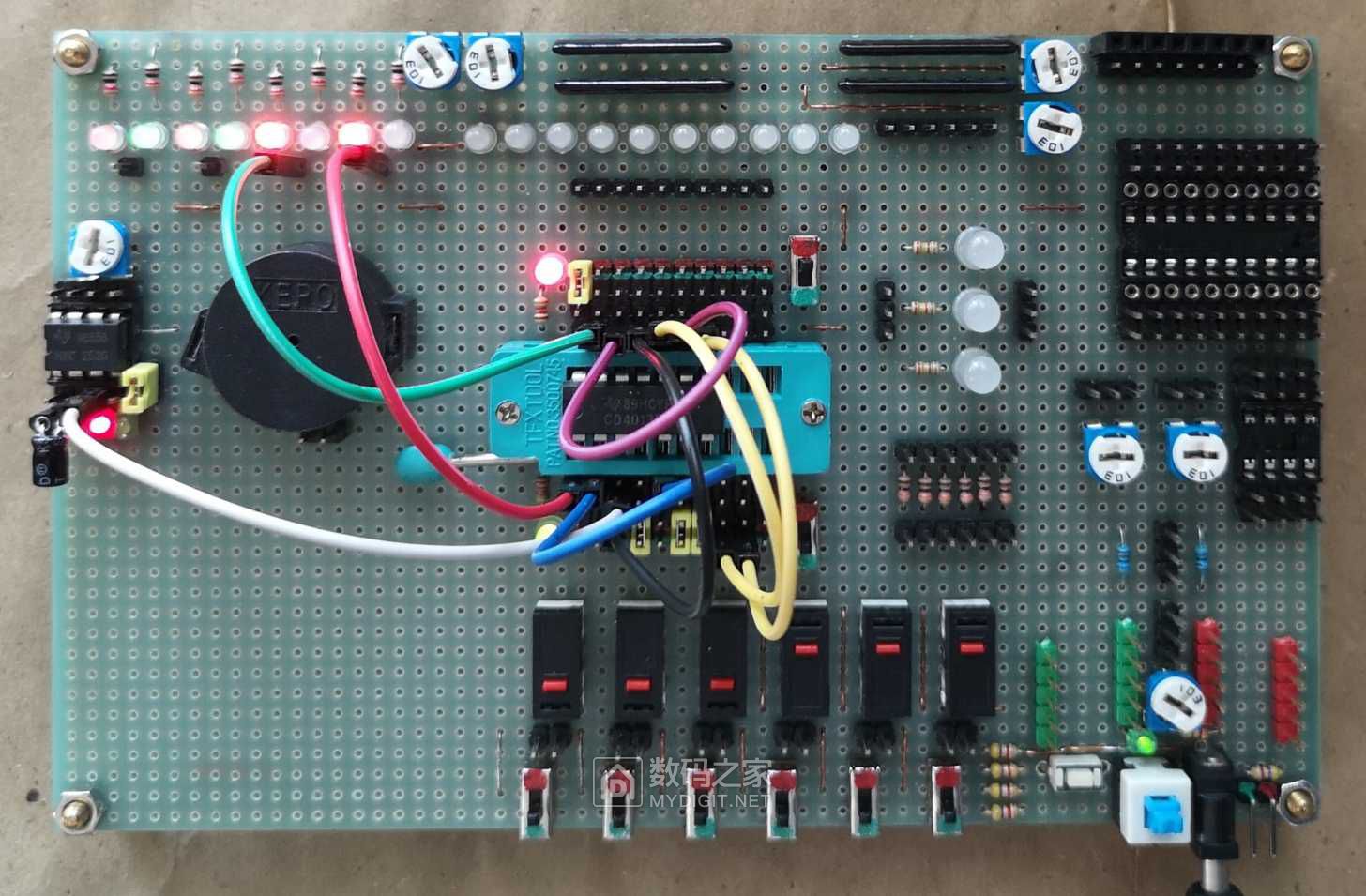

低电平转高电平，输出反转

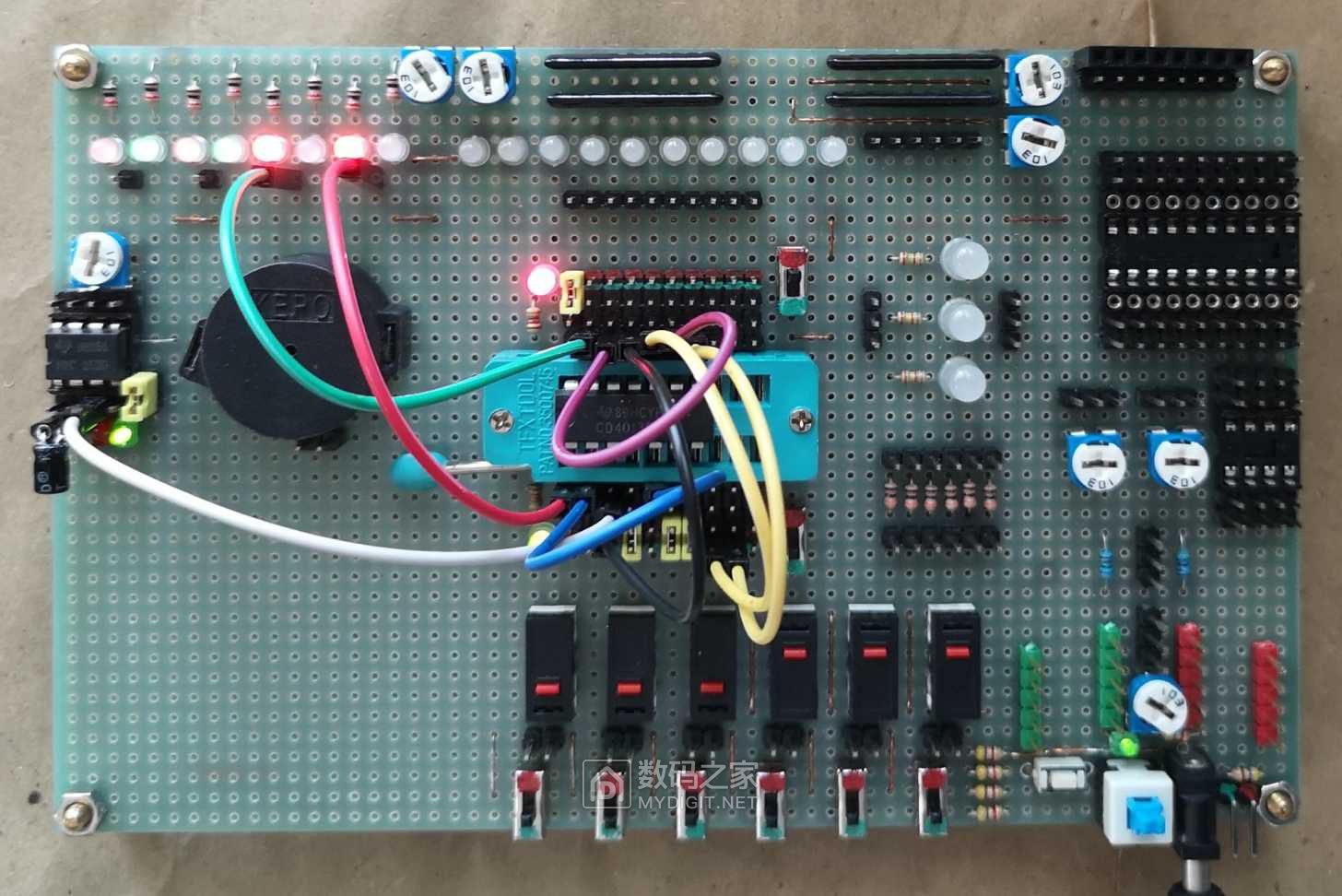

变回低电平，输出不变

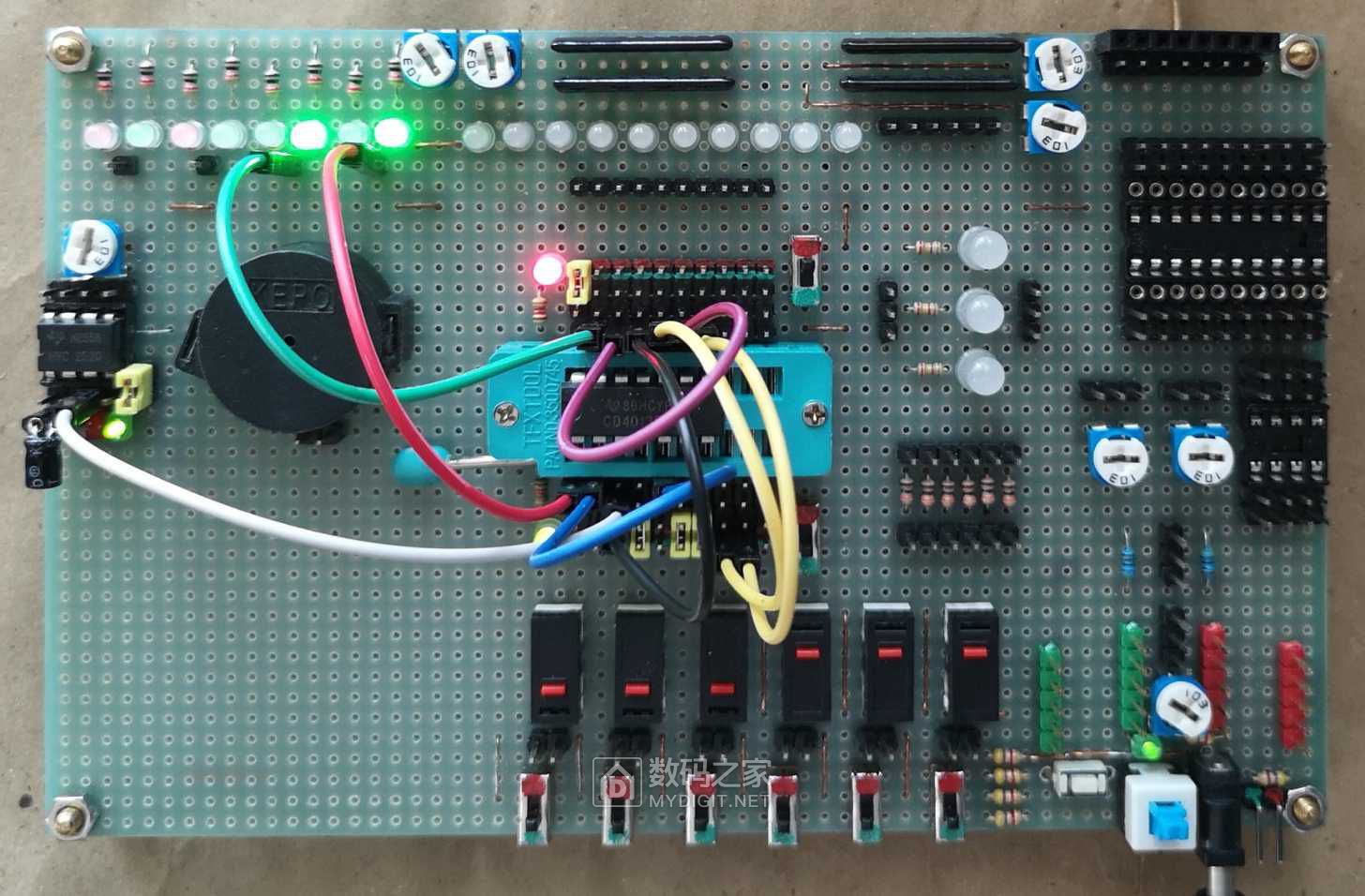

再次，低电平转高电平，输出翻转

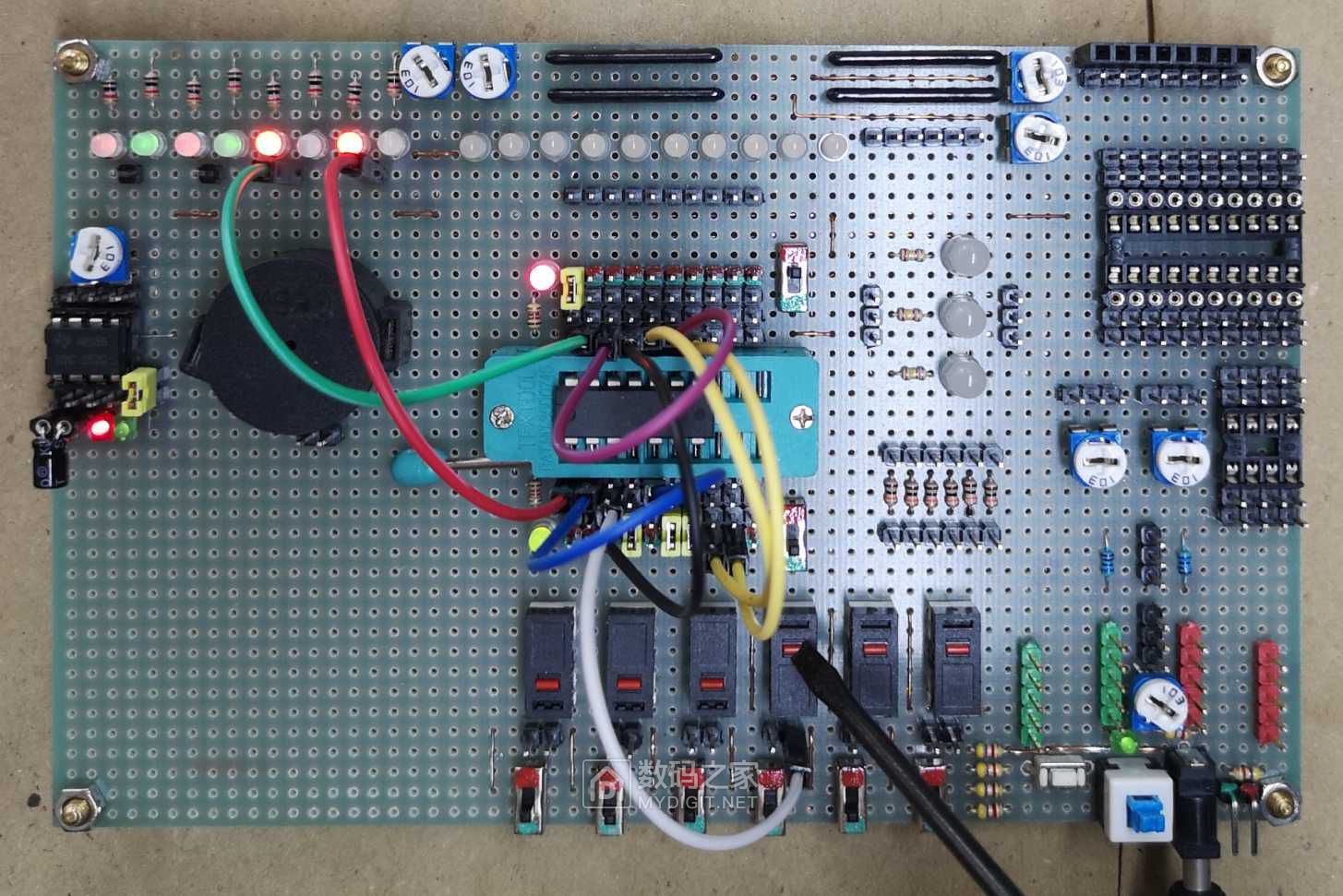

变回低电平，输出不变

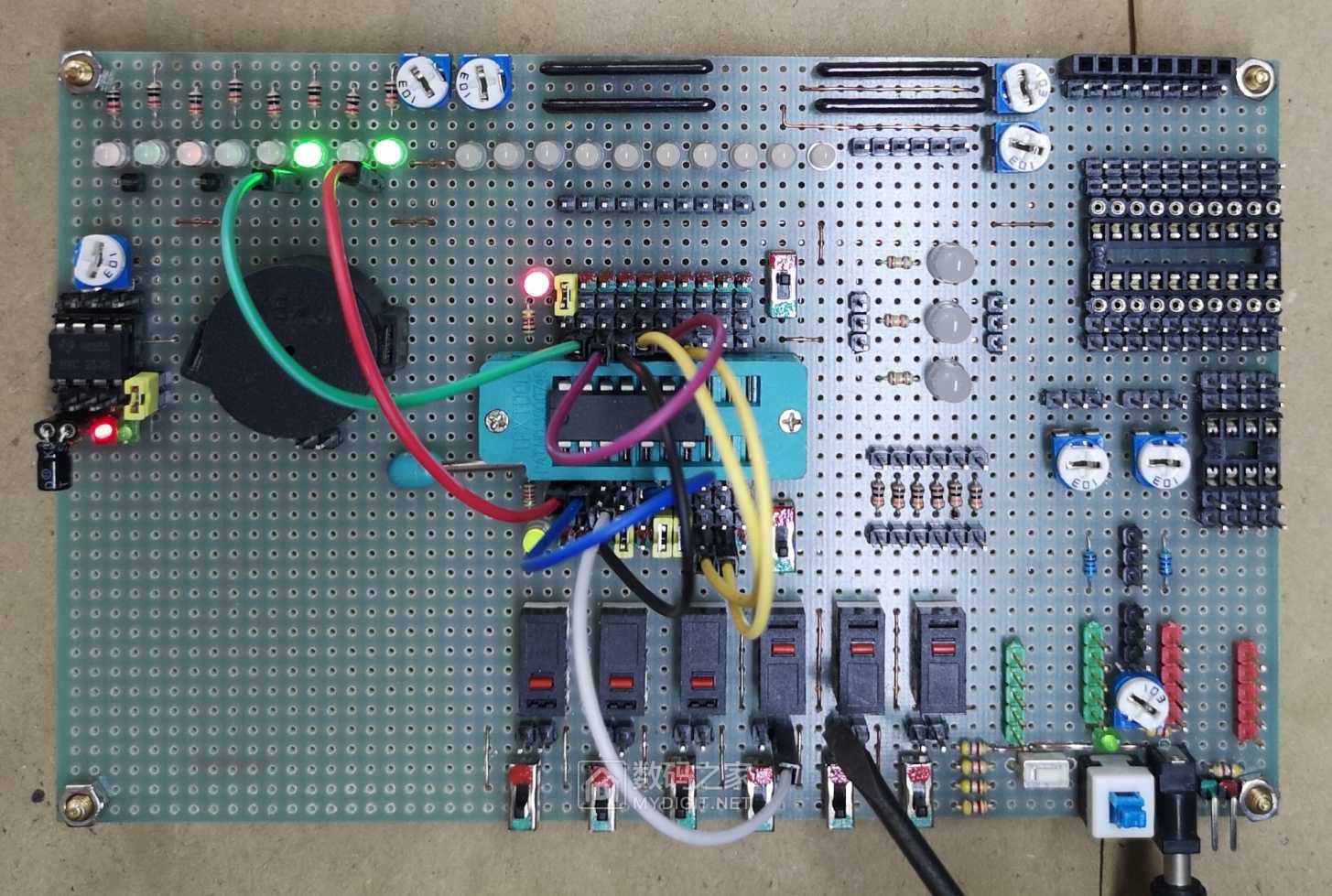

再看人工触发:
这是没给上升沿信号前


给一个上升沿信号，输出反转


再一个上升沿信号，输出再次反转

---

做了个逻辑芯片测试板，可以测试74系列，40系列的各种门电路、触发器等等
