MOS管符号含义---笔记

xw801 · 发表于 6 小时前

本帖最后由 xw801 于 2025-11-10 15:57 编辑

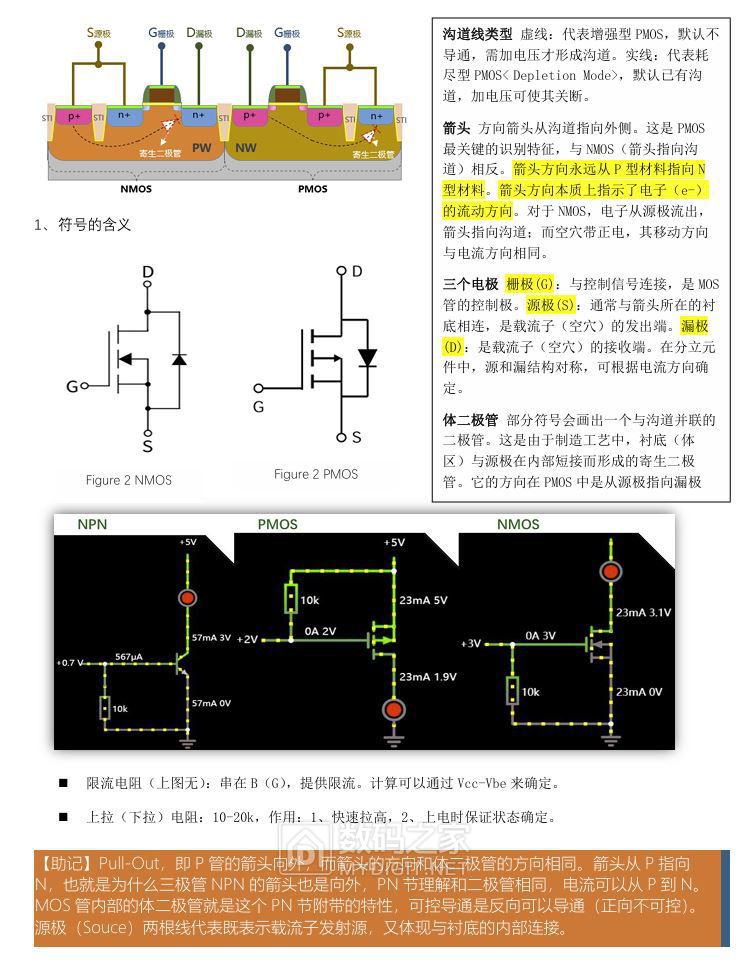

如果和我一样经常记不住MOS管的符号，我这个学习笔记希望能有帮助！

【助记】Pull-Out，即P管的箭头向外，而箭头的方向和体二极管的方向相同。箭头从P指向N，也就是为什么三极管NPN的箭头也是向外，PN节理解和二极管相同，电流可以从P到N。MOS管内部的体二极管就是这个PN节附带的特性，可控导通是反向可以导通（正向不可控）。
源极（Source）两根线代表既表示载流子发射源，又体现与衬底的内部连接。
