HY2120的7.4V锂电池保护板设计：从3A到10A五套量产级电路方案分享

KKW117

HY2120-CB两节锂电池保护芯片

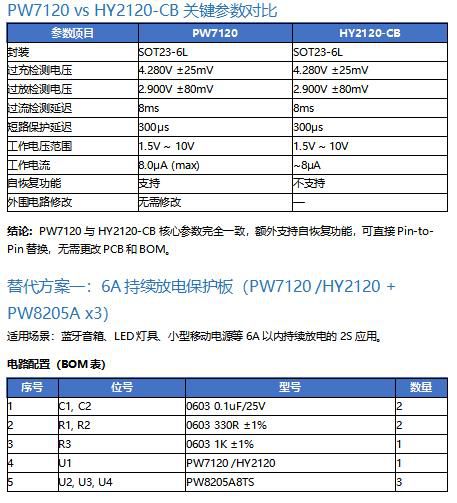

HY2120-CB简介与替代需求

HY2120-CB是市场上广泛使用的两节串联（2S）锂电池充放电保护芯片，采用SOT23-6L封装，集成过充电保护、过放电保护、过电流保护和短路保护功能，广泛应用于蓝牙音箱、电动工具、矿灯、无人机等7.4V/8.4V锂电池保护板设计中。

然而在实际产品应用中，HY2120-CB存在一个关键痛点：不支持自恢复功能。当保护板因过流或短路触发保护后，必须通过插入充电器或重新上电才能恢复正常工作，这在很多应用场景中造成不便，影响用户体验。

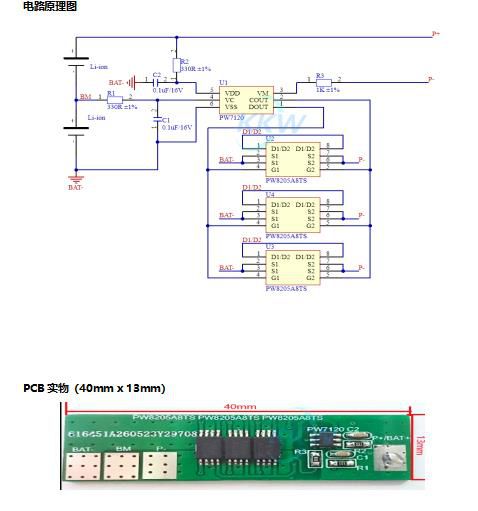

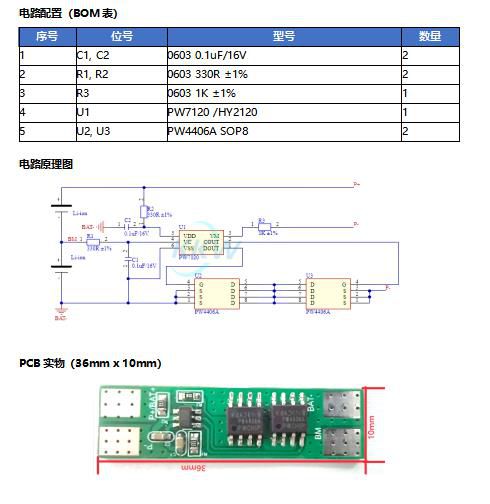

替代方案二：8A持续放电保护板（PW7120 /HY2120 + PW4406A x2）

适用场景：电动工具、手持终端等需要较大放电电流的2S应用，SOP8封装MOSFET便于焊接。

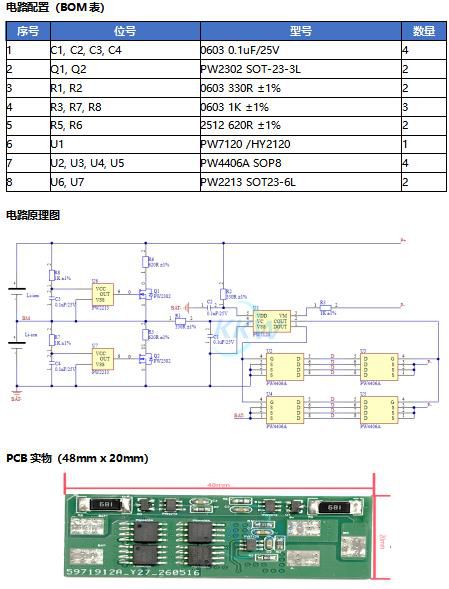

替代方案三：8A + 电池均衡保护板（PW7120 /HY2120 + PW4406A x4 + PW2213）

适用场景：高品质电池组、长循环寿命需求的设备，需要电池均衡功能防止电芯压差扩大。

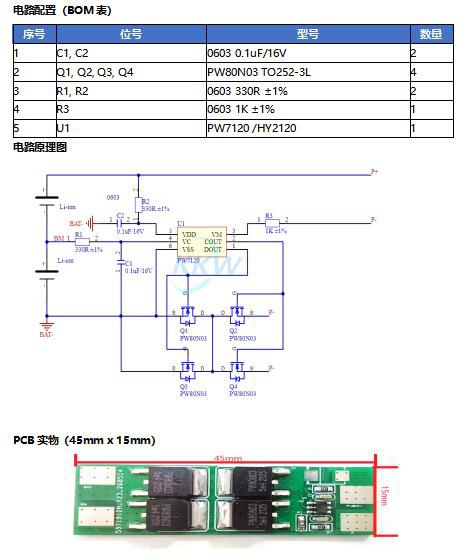

替代方案四：10A大电流保护板（PW7120 /HY2120 + PW80N03 x4）

适用场景：电动工具（电钻、角磨机）、电动滑板车、大功率矿灯等10A以上持续放电的2S应用。

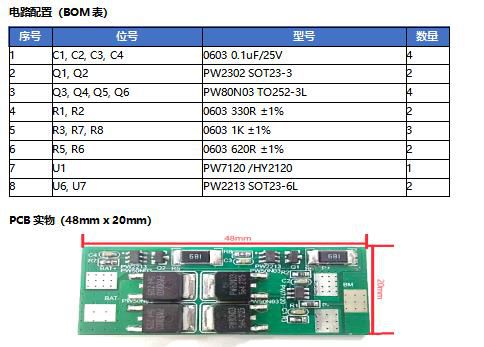

替代方案五：10A + 电池均衡保护板（PW7120 /HY2120 + PW80N03 x4 + PW2213）

适用场景：大功率设备长期使用，需要兼顾大电流放电能力和电池组均衡维护。
