视频演示：http://v.youku.com/v_show/id_XMTgxOTAwMjY0MA==.html?spm=a2hzp.8253869.0.0&from=y1.7-2
英达电子： https://shop59632334.taobao.com/
英达电子实用型电子模块系列—— 新版新功能，WIFI智能家居控制开关。不提供纸质说明，说明看以下详情，包装清单不含有供电线。
圆通运费很合适，全国大部分地区5元，一盒可以包邮圆通，一盒是4只。
在不方便接宽带的用场合，可以用插手机卡的4G转WIFI路由器来联网，随着无线路由器的越来越智能，部分路由器会自动跳转到5G，我们产品不支持5G，用wifi开关要关闭掉5G功能。
2016年我们的诚意设计产品，单个重200克左右，电子控制已经进入智能时代，随着WIFI和智能手机广泛普及，物联网远程开关几乎是必不可少的，万物互联，智能家居是大势所趋，本产品手机客户端app在线，远程控制电器的开关，查看电器设备的开关状态，支持安卓和ios系统，安装上美观的工控外壳，可应用于家居智能化改造、办公室智能化改造、工厂智能化改造、农林渔牧智能化改造等项目，日常家庭中，忙碌了一天傍晚下班时，在手机上打开空调和热水器的开关，到家时清爽休闲无需再等待，忘记关掉家里的电器开关，长期出差在外，查询和关闭功能显得更加重要和实用，2G、3G、4G网络在线也可以，支持智能定时预约开关，手机掉电关机也会全自动控制。
一手产品，程序运行稳定，线路设计简单合理，硬件可靠，可广泛适用于智能家居控制、电机控制开关、全自动控制设备、自动测试老化、企业办公厂房、无线物联网等集中自动控制开关场合来使用。
注意：目前设备使用范围仅限国内，如是在国外使用需定制可联系，仅限批量用户。（国内用的是阿里云，国外是亚马逊云。）

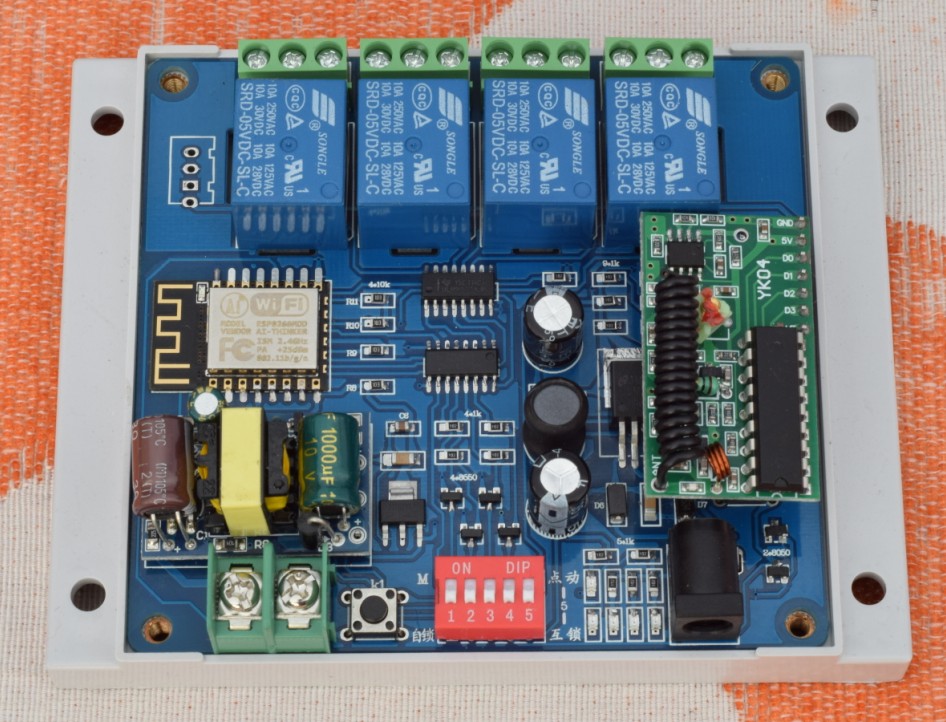

图片真实拍摄，PCB线路板9.3厘米X8.7厘米，可以安装上图配套外壳。
本产品采用的是国内知名服务商的阿里云方案，接入的是阿里巴巴的云计算服务平台，网络数据稳定不拥堵反应快，说的再直白一点，即使有天小店倒闭或者是不再生产本产品，你都不用担心自己手里的产品不能用，只要阿里巴巴还在、阿里云还在，手上的app软件还在，模块就能正常使用，大品牌后台支持不必担心。

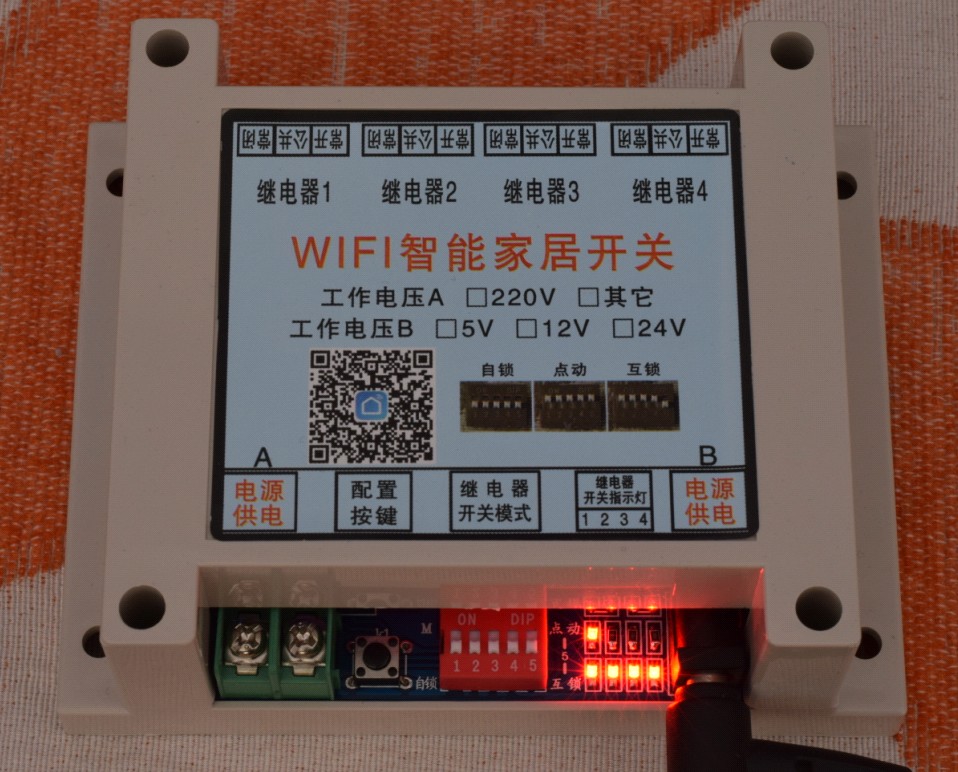

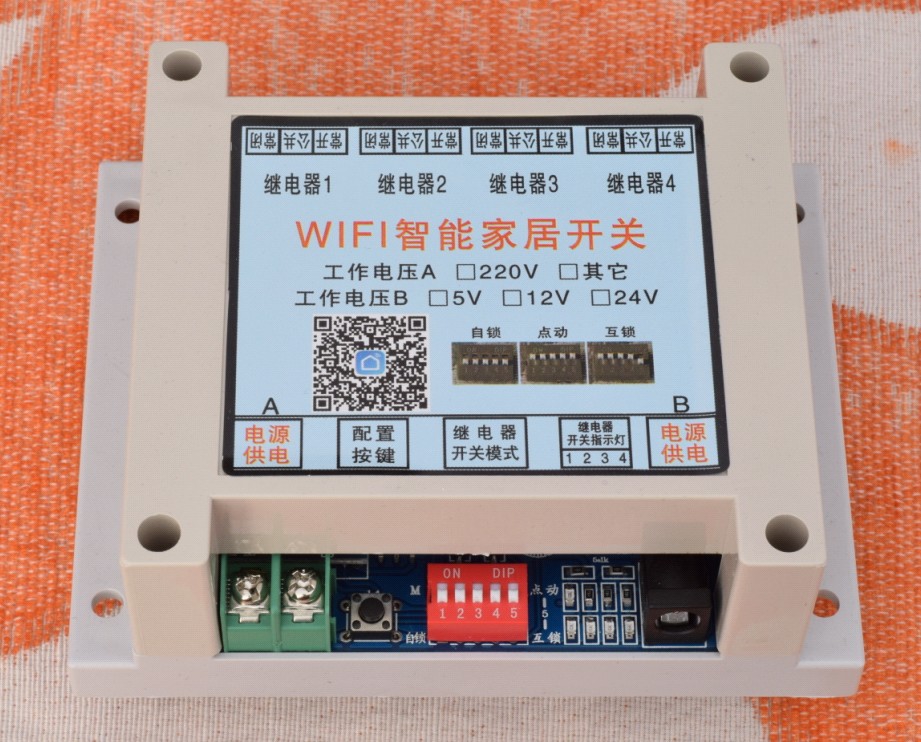

WIFI智能家居开关接口及显示，从左向右依次是：220V供电接口，触发配置按键 K1（初次配对路由器使用），继电器开关模式设置（自锁/点动/互锁），继电器开关指示灯，电源供电接口，前端输出依次是继电器开关1到继电器开关4：
继电器开关设置模式拨码说明：从左向右依次是开关12345，1— 4对应的是继电器1— 4，支持自锁点动互锁工作模式，客户app端实时同步不延迟，点动或是互锁模式由拨码开关5决定，上为点动下为互锁，支持一个模块出现自锁和点动双重模式，例如开关1、2是自锁，开关3、4是点动，例如有买家改装线路2路控制了电路，1路控制了电脑的开启用，用处绝不止于此。（互锁是只能开启一个开关的特性，自锁和互锁同时存在有冲突的情况，所以还是最好全部开启）如图说明：
自锁模式：点一下继电器启动，再点一下继电器关闭 （可应用于灯具、电器开关、智能停车位等常见日常开关）
点动模式：点一下继电器启动，继电器1秒后自动关闭，批量用户支持定制时间长度。（可以应用于点动卷闸门改装）
互锁模式：点一下继电器启动，同时上一个继电器关闭，同一时刻只有一个继电器会开启（可用于电机正反转，电动门改装、门禁开关）
经常会遇到固定时长开关，例如国旗上升时间是固定的46秒，电动卷帘门上行时间基本固定，例如12秒，如有需要客户50套以上支持定做延时时长，详情联系客服来谈。
市电电源降压模块采用成熟稳定的隔离电源方案，安全性大大提高，本身具有过压过流过载保护，交流电压范围是 85 V ~ 265V， 50/60HZ ，直流电压范围是 100V ~ 370V。
说明：220V版本右侧DC5.5接口默认是8-36V的，都可以使用的。

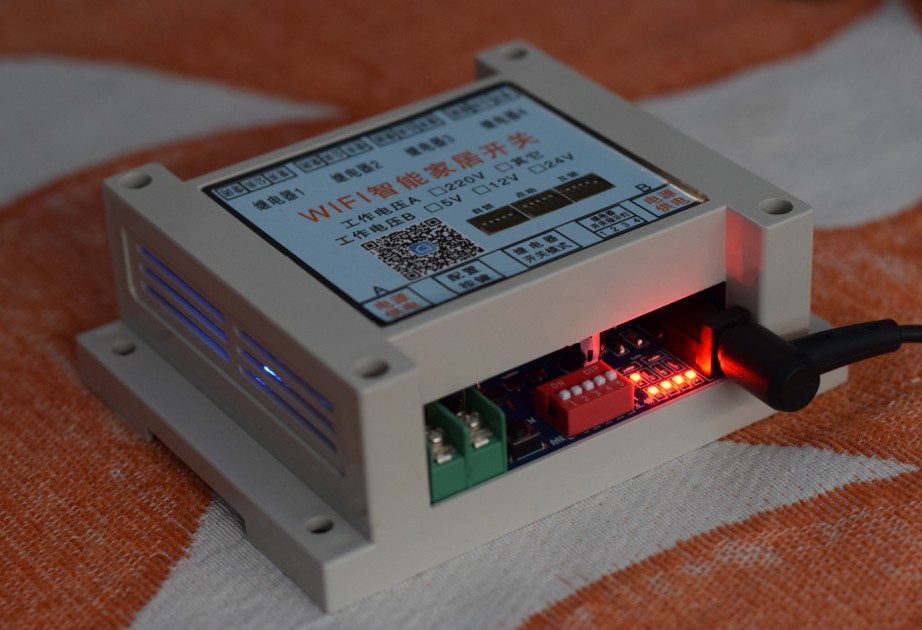

外壳采用的是轨道安装方式，背面有标准的安装槽，方便用户固定安装。

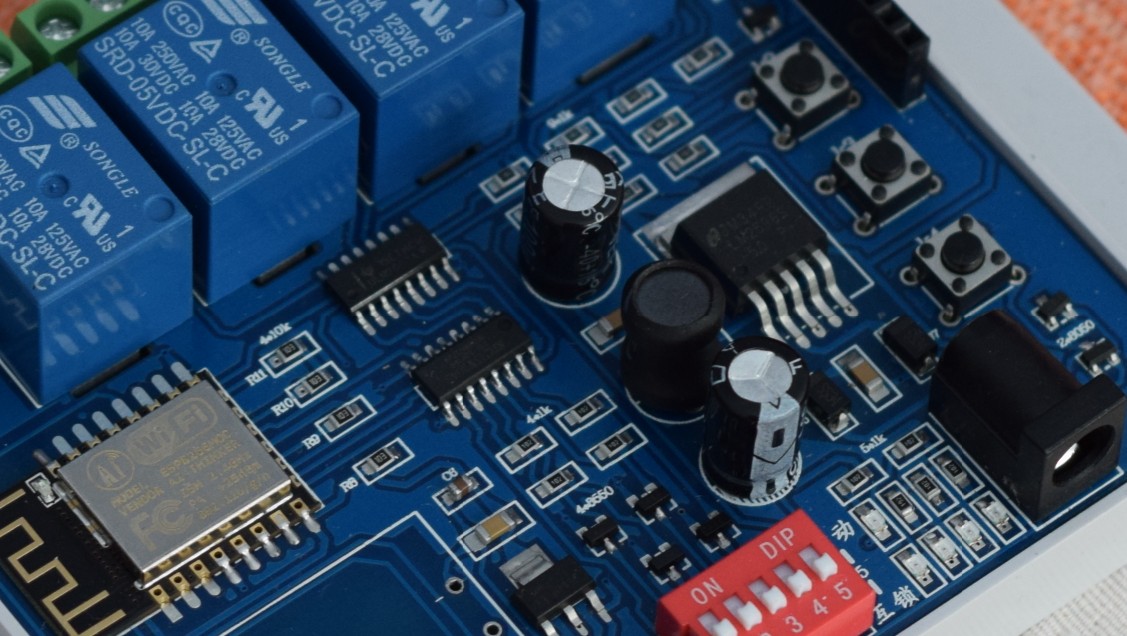

内行来看细节，贴片元件采用专业回流焊焊接，非人工焊接，线路板背面继电器走线可以再焊锡，能过大电流。
整板功耗大概范围是80ma（继电器不启动）——420ma（继电器全部启动）。
可以支持添加本地433/315M无线遥控功能，RF射频 固定码型，电动卷帘门门禁用户可用互锁模式。

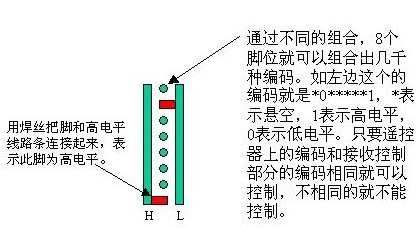

RF射频板说明：默认出厂不予焊接编码区，需要随机焊接提前说明，数量多要加收人工费，焊接方法如下（H代表高电平1，L代表低电平0，不焊接是悬空，遥控器和接收板对应即可一对一控制）：
免费提供手机app调试软件，全新升级app操作界面，公司信息进一步做了屏蔽，扫描以下二维码安装到手机即可： （或到应用市场下载：智能生活－智慧家居）
淘盘图片（内含app扫描图说明）： http://yunpan.taobao.com/s/1RTpPLLkqY1 (提取码：GaQEFL)

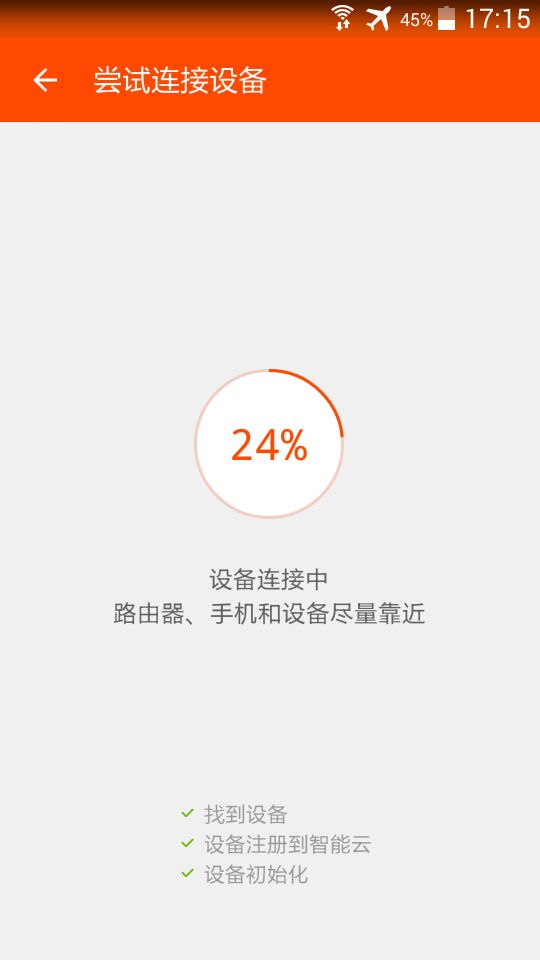

扫描外壳上的二维码下载app 客户端到手机(以下是以安卓为例进行说明) ，选择手机号所在区域，输入手机号，并点击“获取 ”按钮获取短信验证码，输入短信中验证码，可登录系统；进入app点击底部“添加设备”，app有2种配网模式，快连模式和热点模式。默认是快连模式，模块上指示灯快速闪烁，选择可正常连接上网的WIFI并输入密码（图1），点击“下一步”；速配过程寻找模块中（图2）：

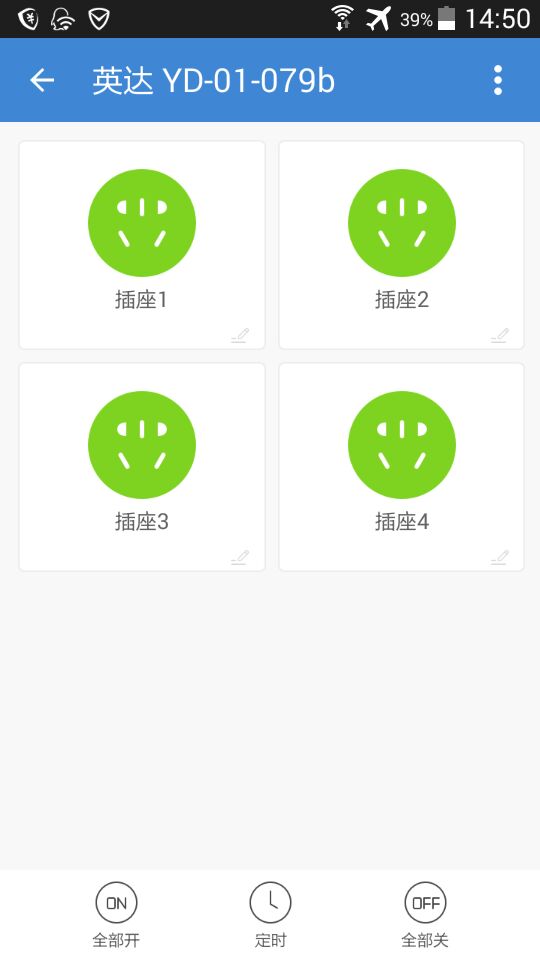

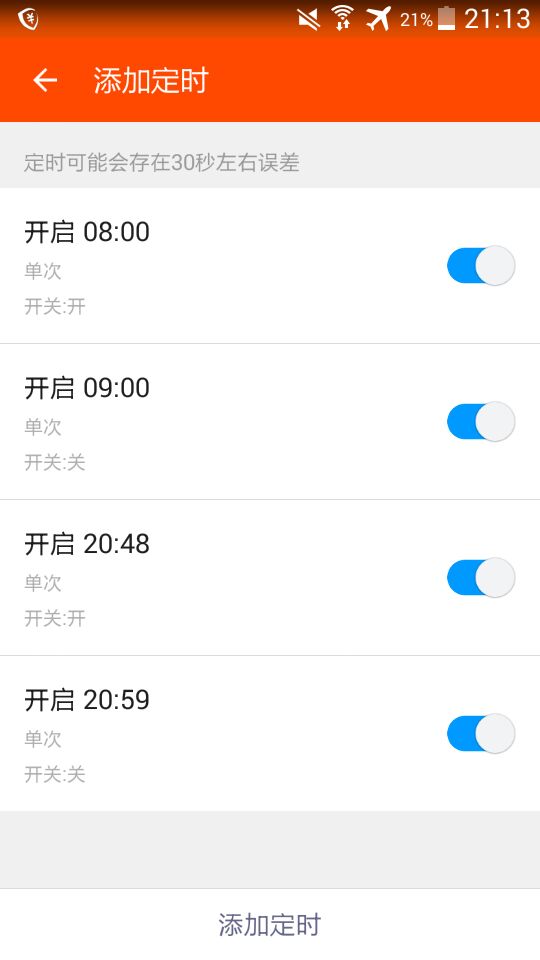

添加模块设备确定完成，模块led指示灯会一直长亮，配置成功点击底部的“我的设备”就能分别控制本模块的4个开关了（图1）一个app支持控制多个模块，可以界面“添加设备”添加多台设备进行控制，通过分享的方式也可实现多部手机控制一个模块，支持预约定时开关，点击“定时”进入预约定时界面（图2）。
说明：K1、K2、K3、K4 四个按键同时具有本地控制功能，短暂按下可控制开关继电器1到继电器4。
支持预约时间定时开关，是服务器来全自动控制，手机掉电关机也会正常启动与关闭，这样解释吧：比如设置好时 间早上7点电饭锅开始焖米饭，就可以安心睡觉休息了，就算手机关机饭也会给你做好的， 网络服务器一分钟扫描 一次定时时间，一般会有1--2分钟的延迟情况，这是正常的。 注意一点：继电器开关设置到什么状态，比如说点动模式，这里的定时开关也会是点动模式。
采用松乐原装松乐继电器做为输出，继电器的输出常开常闭端子与板子内电路隔离，可以实现控制更高电压设备，比如220V电灯，强电使用者可做，普通买家为了安全不建议超过安全电压50V！

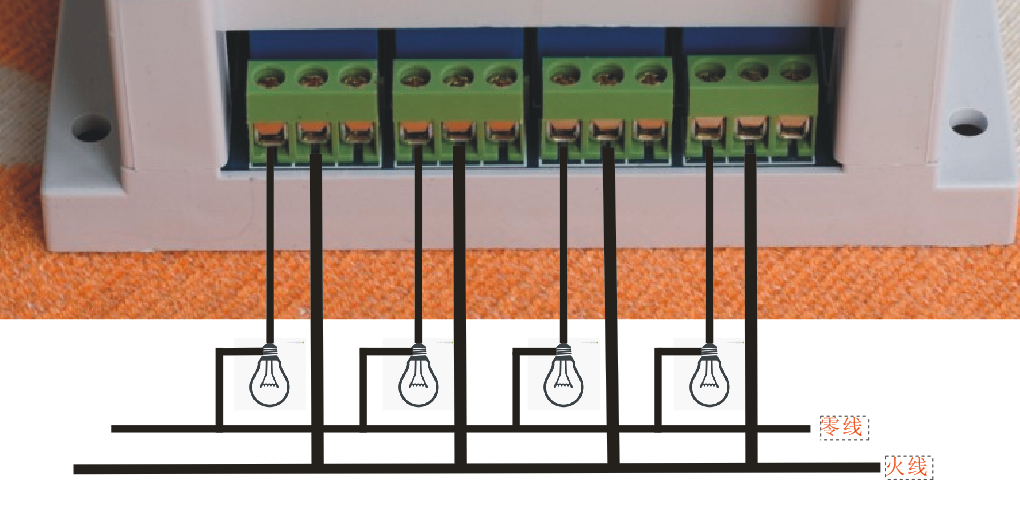

继电器常识：一般情况下接线是公共端和常开端，继电器就相当于一个开关，灯亮时公共端和常开端是相通的，灯灭时公共端和常闭端是相通的，从而控制后续设备的工作和停止！常开端口最大负载能力：直流0-30V/10A，交流0-250V/10A
常闭端口最大负载能力：直流0-28V/10A，交流0-125V/10A （只要被控电器最大工作电压和功率在范围内，就能放心使用。）
以下左图图为继电器关闭状态，右图为继电器开启状态：
自主设计软硬件，PCB线路布局（ydtx是我们店铺字符缩写）：
|
|
