谈谈自制低成本冷焊机

林华信

林华信

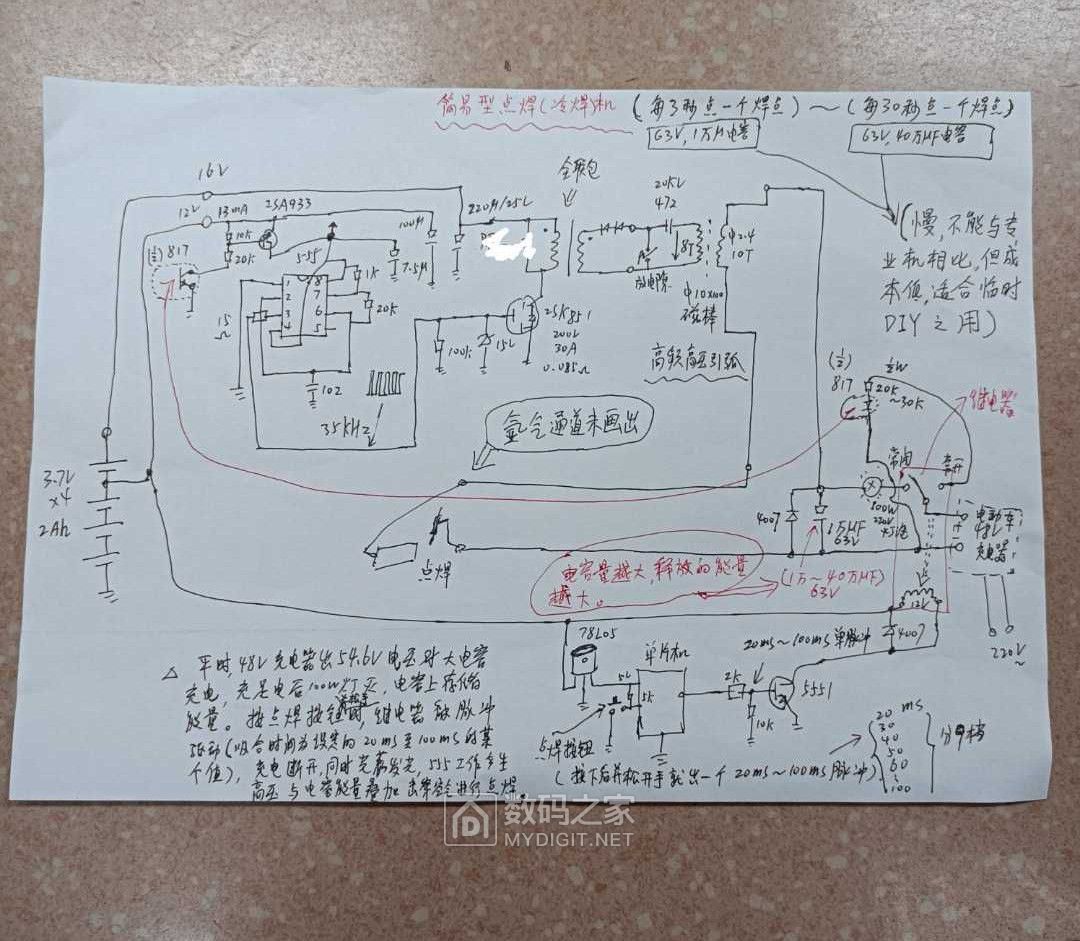

没用大功率场管作控制大电流的通断，起弧后大电容的能量与高压同时叠加，击穿空气形成熔池。熔池的大小与储能电容的大小有关，电容用在1万UF至40万UF之间接入电路(可设多个并联功能的刀闸开关控制接入回路的电容数量)，以应对焊不同工件的需求。一经触发，放电到电容上的电压低到不能续弧为止就是一次点焊完成。待电动车充电器再次把电容充满，又可进行下一次点焊。氩气控制电路未画出，只画了主电路。

林华信

围观的人多的话，后面会继续发帖，把冷焊机进行到底。

林华信

力求能自制的就不去买，真正践行草根精神

不笨后悔

板子还能免费打板嘛？？？

mistersheng

谁有真正的冷焊机，不是氩弧焊改的那种拆开看看不就知道大概原理了！

sjtx1971

也有这个想法，冷焊机原理简单，就是控制电路麻烦，原来想着控制电压来限制电流，但是发现这种方案电流不准，而且需要大功率电源，不然焊接速度跟不上，后来考虑这东西的电压60V-80V，电流估计也就一二百安，想参考点焊机的控制电路，把单脉冲改成可调连续脉冲，用单片机+大功率MOS管来控制电流，可是又不懂编程，所以就想想了

st911

sjtx1971 发表于 2022-11-25 18:27
也有这个想法，冷焊机原理简单，就是控制电路麻烦，原来想着控制电压来限制电流，但是发现这种方案电流不准 ...

有成品脉冲数和时间都可调的模块。

sjtx1971

st911 发表于 2022-11-25 18:31
有成品脉冲数和时间都可调的模块。

好像是氩弧焊的挂件，不知道能不能单独使用，而且卖的也不便宜

o535913

这个东西应该叫电弧单次点焊机，有点时候确实只需要一两个点。
我觉得还可以继续简化， 充电器和电容直接并联不用管了，仅靠高压起弧电路进行控制就行。
网上有个人也做了一套简易的, 甚至没用氩气, 直接柠檬酸和碳酸钙生成CO2来保护的, 效果也可以.

还有钨针焊枪也可以自制, 尽量选无放射性的钨针.

icespirit

你这个是不是接氩弧焊机手柄控制器那里？即将直流氩弧焊机弄成冷焊机使用的?如果是我也制作过，但是最后失败了，如果你的方案能成功，非常有兴趣。我家里的是普通直流氩弧焊机没有脉冲的，焊接薄板完全不行

o535913

icespirit 发表于 2022-11-25 19:22
你这个是不是接氩弧焊机手柄控制器那里？即将直流氩弧焊机弄成冷焊机使用的?如果是我也制作过，但是最后失 ...

有外接控制板进行改造的.
氩弧焊调好电流什么的也能焊接薄板吧, 不锈钢护栏扶手什么的不都是这么焊的嘛

wqwq212

焊接的原理就是利用高温瞬间融化焊件，再冷却凝结，冷焊机也就是精准控制焊件熔点温度的技术。

wznanan

这个版块里有相关帖子，是用电池组作为电源的，可以增加超级电容组来加大负载能力。冷焊机DIY  胆小的勿进
https://www.mydigit.cn/thread-299335-1-1.html
(出处: 数码之家)

feetprint

围观学习中

cyghayd

顶帖字数补丁

leolink

好像要控制电流，以及放电时间。

33333333

一样有这想法，不用MOS开关管，直接电容充满电后高压引弧，电容充电用3000w56v通信电源，引弧板，引弧电感都有现成氩弧焊机配件卖，成本不高，再设计个控制电路搞定。电容估计得40万到100万uf，真货估计不好买。可惜一直没时间折腾。希望你能将设想变成现实。另氩弧焊改的点焊试过用co2保护，效果不好。

33333333

林华信 发表于 2022-11-25 11:18
围观的人多的话，后面会继续发帖，把冷焊机进行到底。

一样有这想法，不用MOS开关管，直接电容充满电后高压引弧，电容充电用3000w56v通信电源，引弧板，引弧电感都有现成氩弧焊机配件卖，成本不高，再设计个控制电路搞定。电容估计得40万到100万uf，真货估计不好买。可惜一直没时间折腾。希望你能将设想变成现实。另氩弧焊改的点焊试过用co2保护，效果不好。

haihaojj

sjtx1971 发表于 2022-11-25 18:27
也有这个想法，冷焊机原理简单，就是控制电路麻烦，原来想着控制电压来限制电流，但是发现这种方案电流不准 ...

等费尽各种精力，浪费大量资金DIY出来，成品一下降到你D的价格十分之一，那时候的心情
