最近搞点小制作，需要重新LAY一块板子。
需要对应的孔位，对应的零件能对上原来的外壳。
板子是这样的。首先当然是要扫描仪伺候啦。
可能有的友好的朋友要喷我了，你这不是CHAO板吗？
非也，我是要把一个收音机改一下，用原来的外壳。
板子不抄，只是用原来的孔位。好，废话少说。下面开始第一种方法：

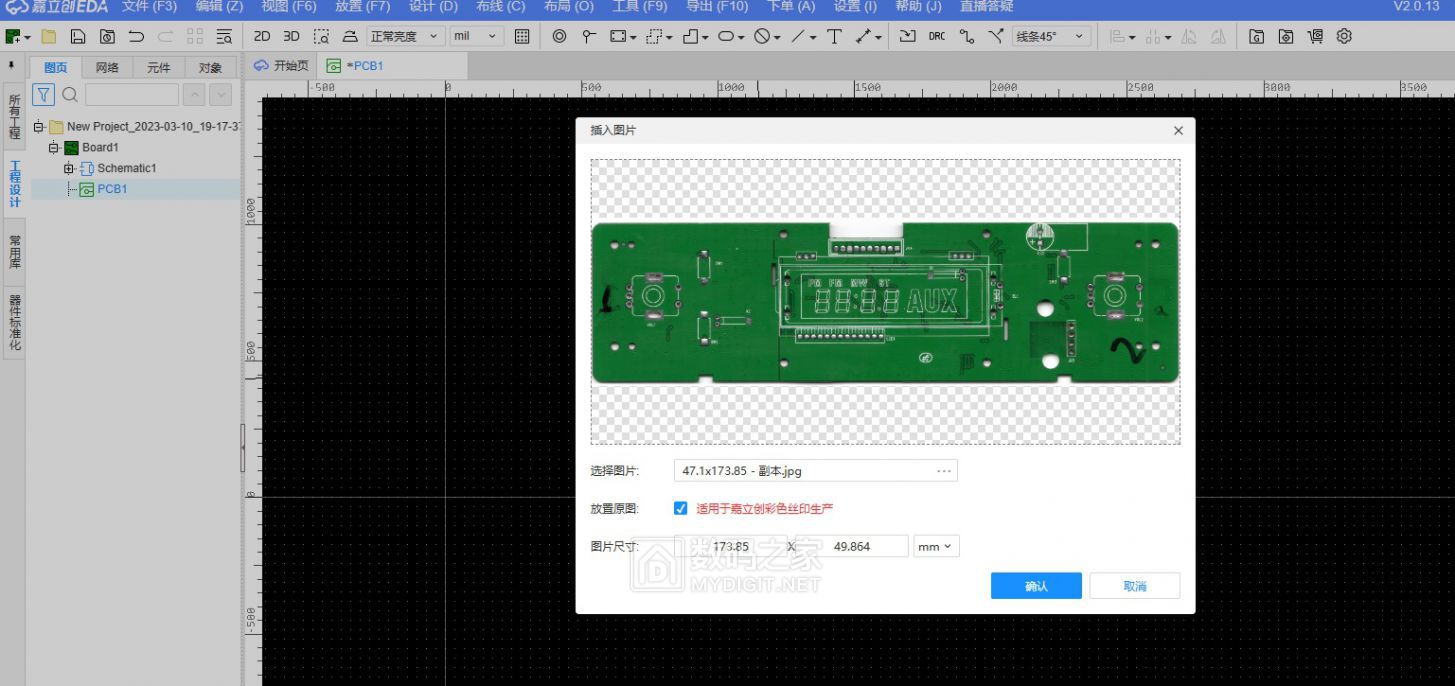

直接导入图片，像这样：
黑乎乎的，红彤彤的，一大块浆糊。咋办？
别慌，待我到小画家里面修改一下
再导入
好像还是不行呢。。。
别慌，再想想办法：
像这样抠一下，还是在小画家里面抠：
好像可以了呢，哈哈：
但是尺寸不对耶。。。别慌，向一休哥求救！
我查一下实际尺寸是多少，
当初扫描的时候测量了，顺便写在文件名里面了
好，再调整一下：

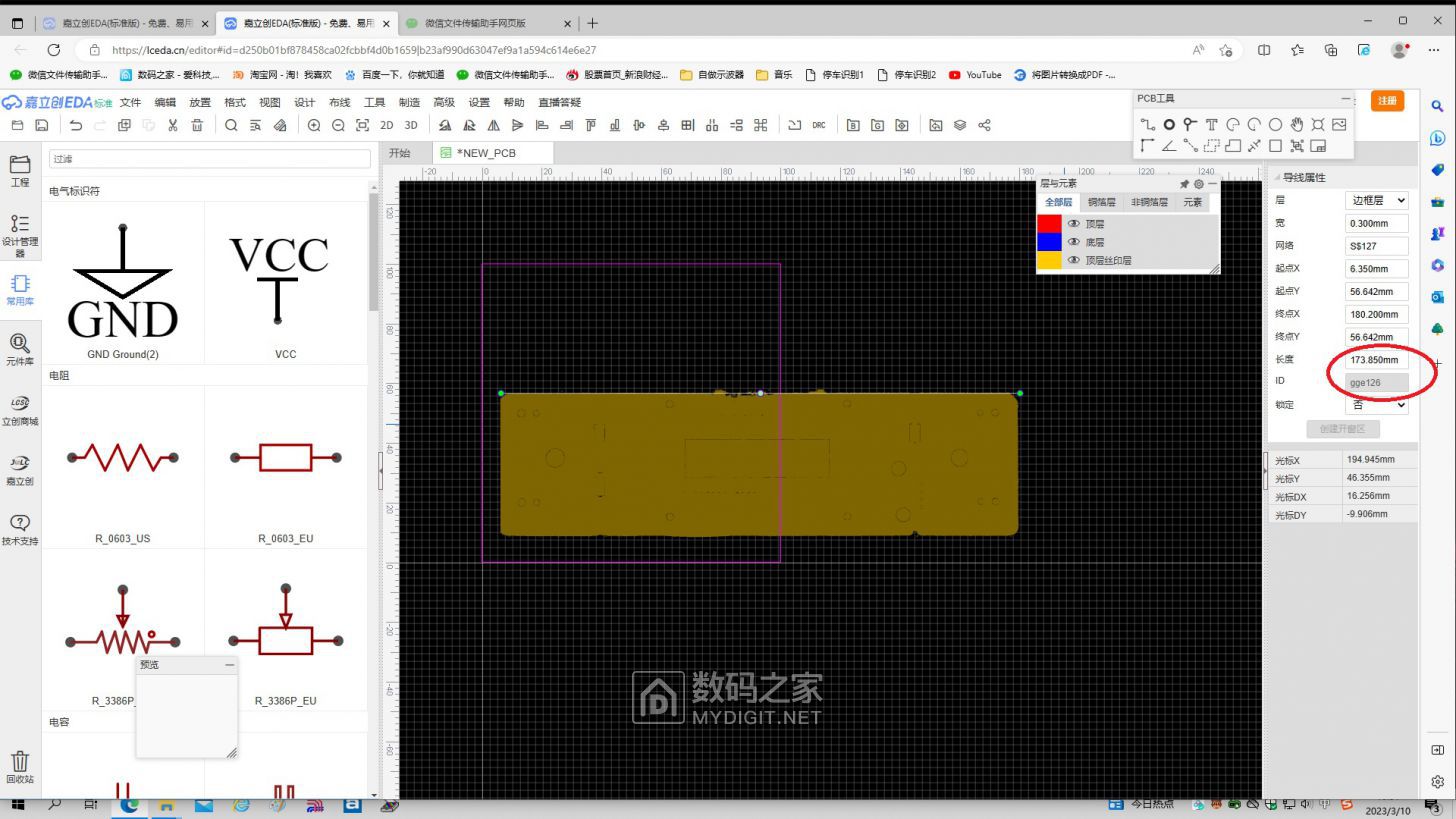

在这个地方删除并输入实际长度173.85
可是，长度对了，宽度又不对了，这可咋办？
可能又有人喷：你是认真的吗？
别慌，这个和当初扫描出来的长宽比例有关，
我画根线测量一下：
为方便观看，先把红色浆糊调成黄色浆糊：

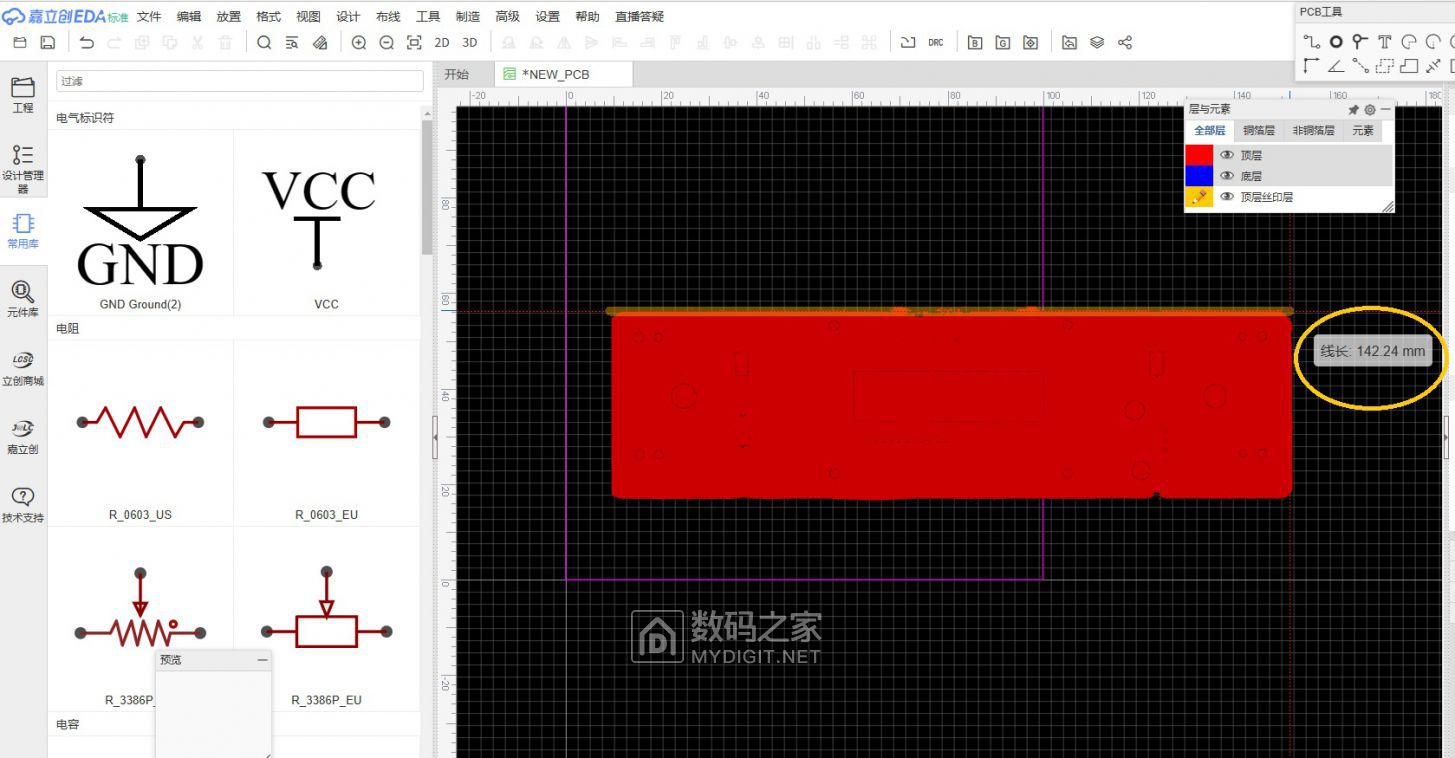

头尾画一根外框线条173.85
长度对了，宽度也画一根47.1的， 但是稍微短了些，我微调到47.5；
所以说想要提高精度，素材尽量不要用手机，用扫描仪失真会低一些。
然后把外框移动一下。使其完全对准黄色浆糊。
好，下面把黄色浆糊和外框移动到原点：
（其实不移也行，但是会造成后面孔的位置尺寸等不够直观）
顺便调成白色浆糊了（文本层）

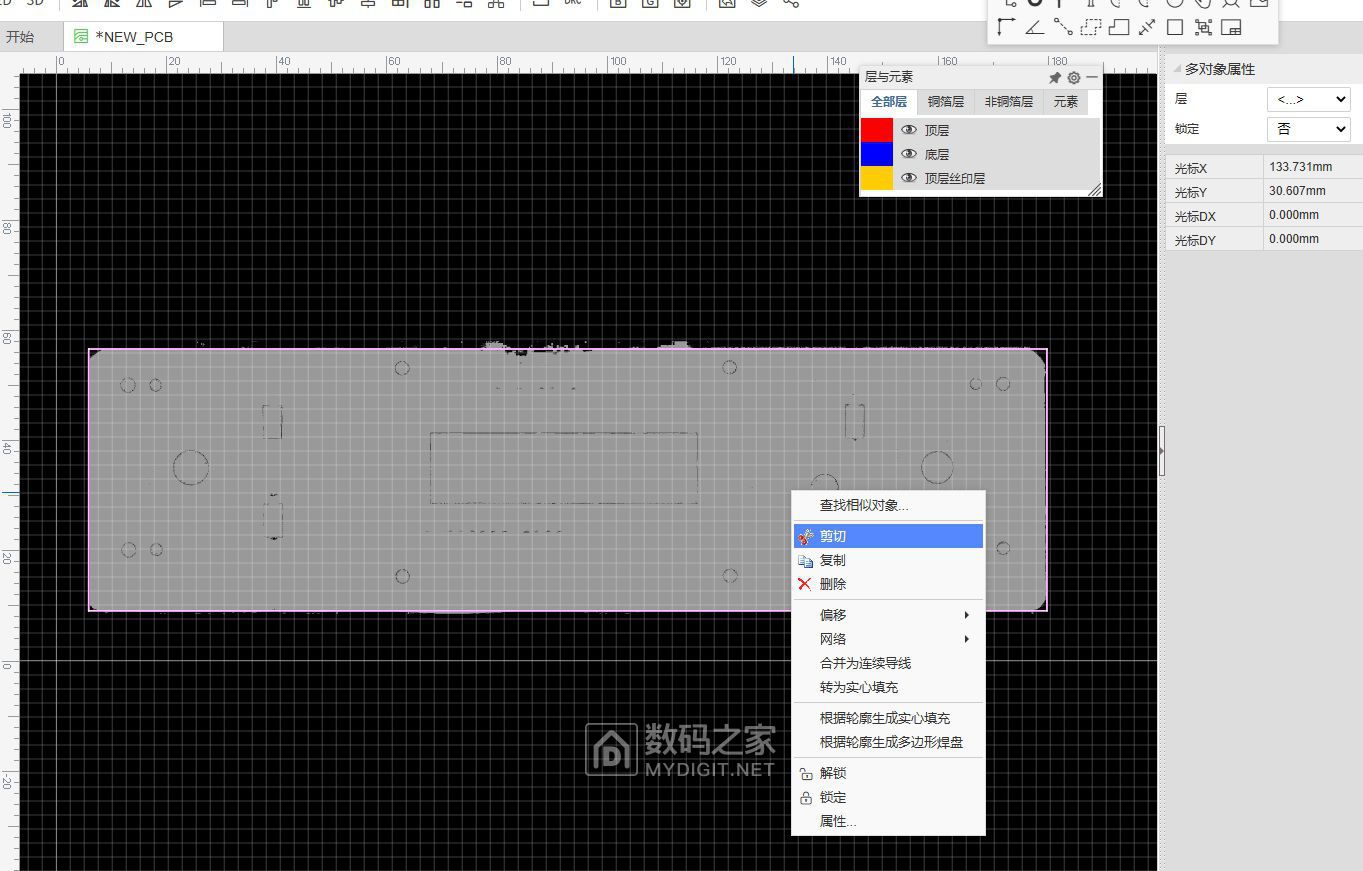

全选并剪切下来
选择左下方的点
移动到原点，注意看右边的数据0,0,
预防软件对原点的吸附不够强烈产生错误。
锁定，这些就是后面工作的基准了：

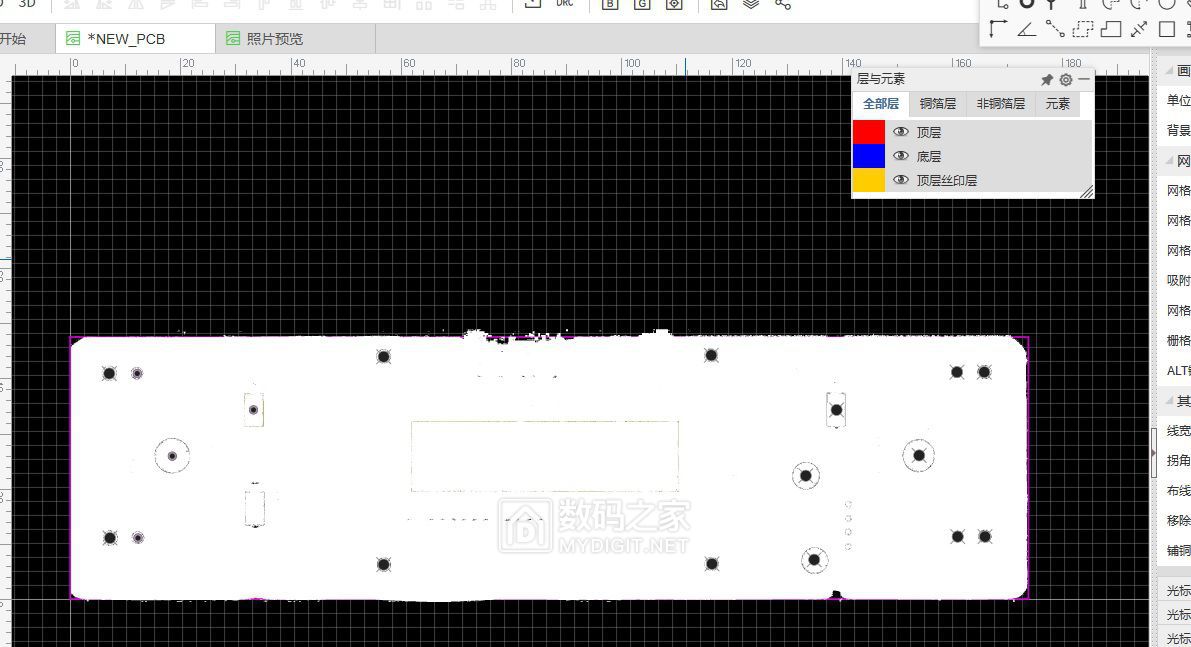

然后就是在上面画过孔或者是画孔了，画丝印辅助线也行：
放大来看是这样的，性感吧哈哈，不要想歪了哦。
好，想咋画就咋画呗：
您要是不喜欢文本层也可以换成别的层。

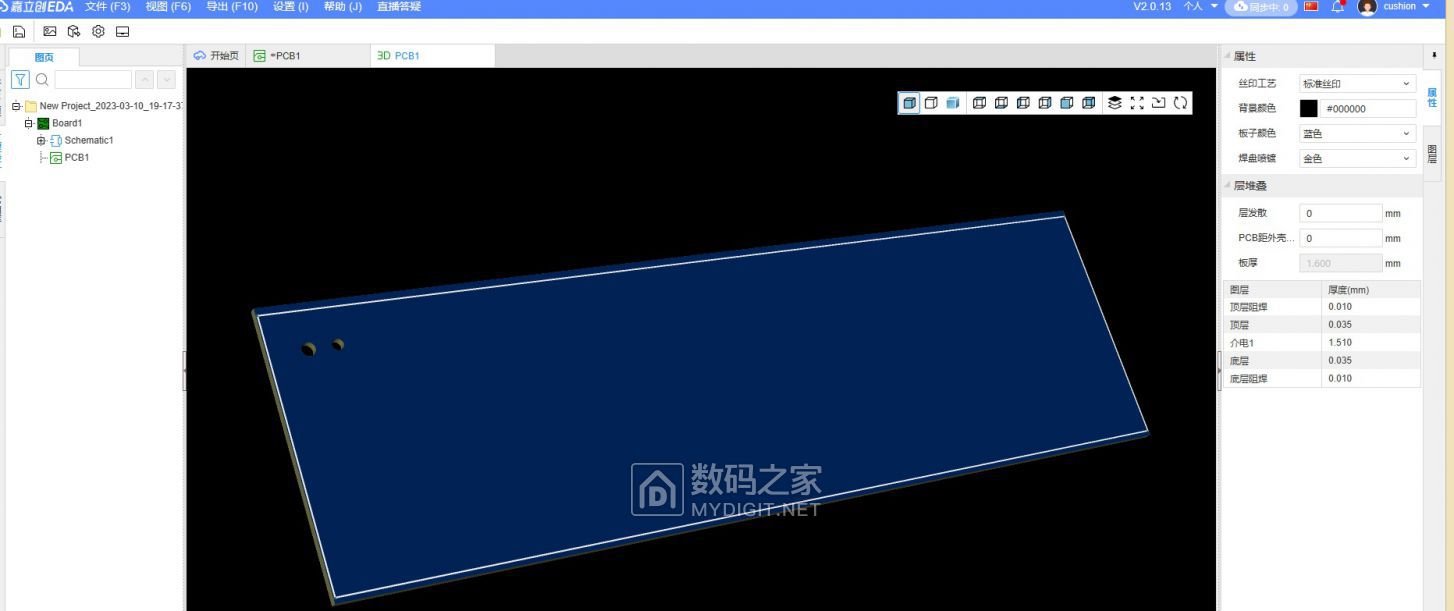

预览一下，是不是您想要的效果？
有的人说太复杂了，我不会小画家，我不想搞这么复杂。
那好吧，我介绍第二个办法，用IMAGEJ：
还是这块板：
打开这个几十M的精品软件IMAGEJ：
直接OPEN打开图片
调整比例
怎么调请看圈圈重点：
调好比例我们来测量一下：
像这样就可以测量了：
这里面是一些上次别的项目的测量结果，可以删除的
大胆删除吧。DONT SAVE
不好意思，不是选第一个四方按钮，是要选第四个按钮、有根直线那个按钮直观一点，
测出来171点多，不对吧？
别慌，原来是图片不够饱满，绿色边缘和画布边缘不在一起，
可以进去图片编辑软件，把画布左右两边的小白边去除（注意是去除不是拉伸哦！），
得到新素材：
重新打开，可以留意到变成4098像素了：
再次输入SCALE比例，然后重新用直线测量工具一测量，173点72，基本一致了。
好找两个孔位中心测量一下，30，也对了。
这样一个个测量下来之后，自己手工搞一个草图，
就可以根据每个尺寸在LAYOUT软件里面画板子了。
还有的朋友说太难了，那好，用ProENGINEER吧，也可以像立创EDA那样搞，而且那个软件更强大更简单。
但是要画电路板的话，还得从PROE转DXF又转过来画板子的EDA，限于篇幅这里不再展开：）
【晚间更新，感谢POSY兄提供思路，发现立创PRO版本可以实现，感觉和用PROE类似】
第三种方法如下：
先去设置打开这个秘技，
同样的导入图片
图片的比例，剪切白边等请参考上面的方法一方法二。
我把它设置成文本层了，然后随手画个顶层的丝印参考，
剪切黏贴到原点0,0请参考上面的方法一
好的，可以用立创PRO版画了，用起来速度比标准版慢一些，快捷键也不太一样。
预览一下。其他后面的步骤大家应该都会了：）
有兄弟说还是想用标准版画板，那么可以这样，
先在PRO版定位画参考，输出DXF，
然后再去标准版输入DXF，
如以上图片所示。
P.S.无论用什么办法，搞完之后可以按照1比1打印出来和实物对一下，验证一下。
祝各位大大工作顺利，生活愉快！谢谢光临！
|
