各种电源适配器盲改电压的安全方法图解

jf201006

好久没有动手了，发一个分动手的帖子
坛友手上应该有剪线的电源，有些做工还是比较好的，电压可能不合适，改成所需要的电压用起来。
本帖给出一个不用太关心电源采用什么方案，且比较安全的方法。


第一个电源：

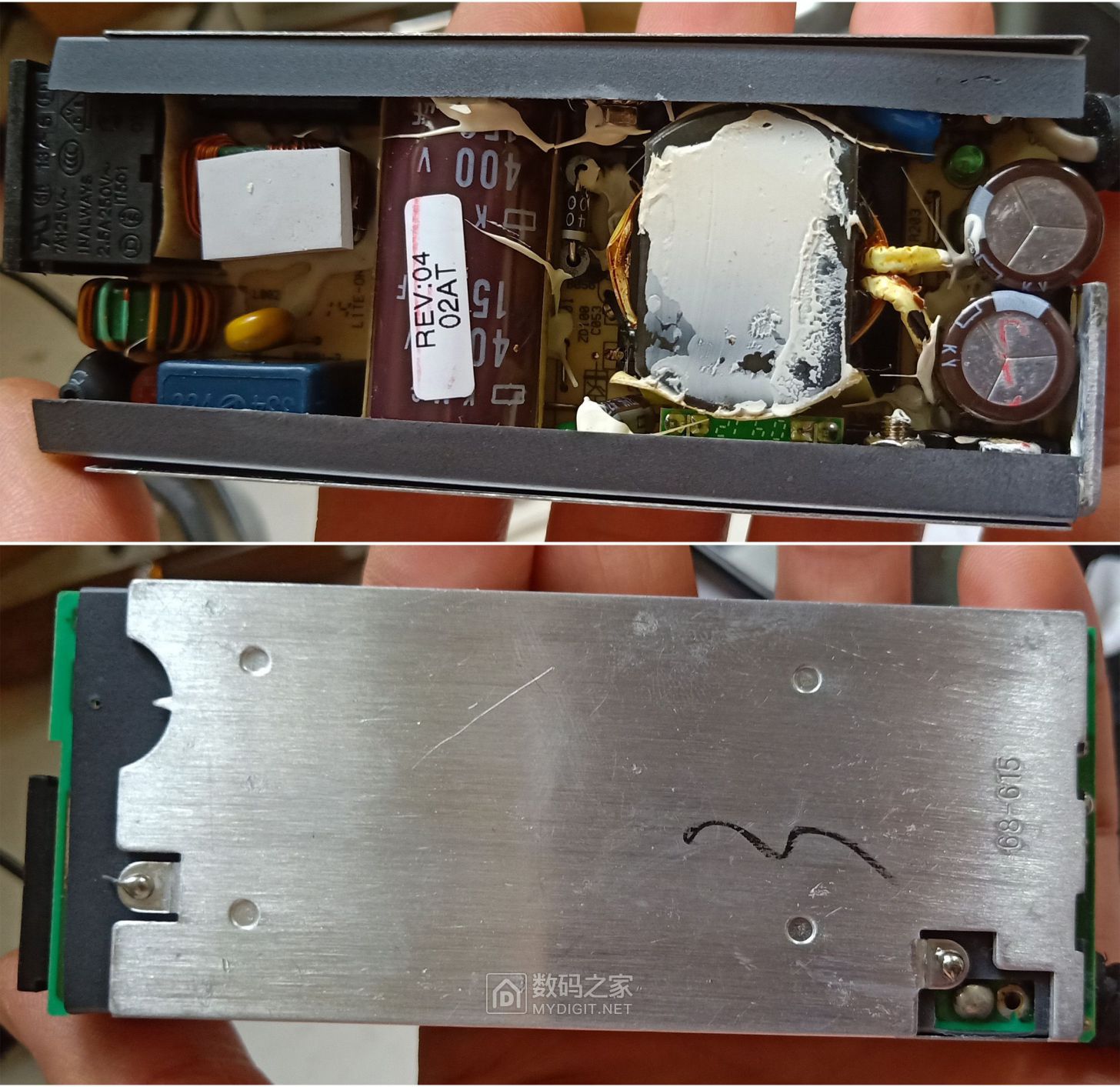

拆开，

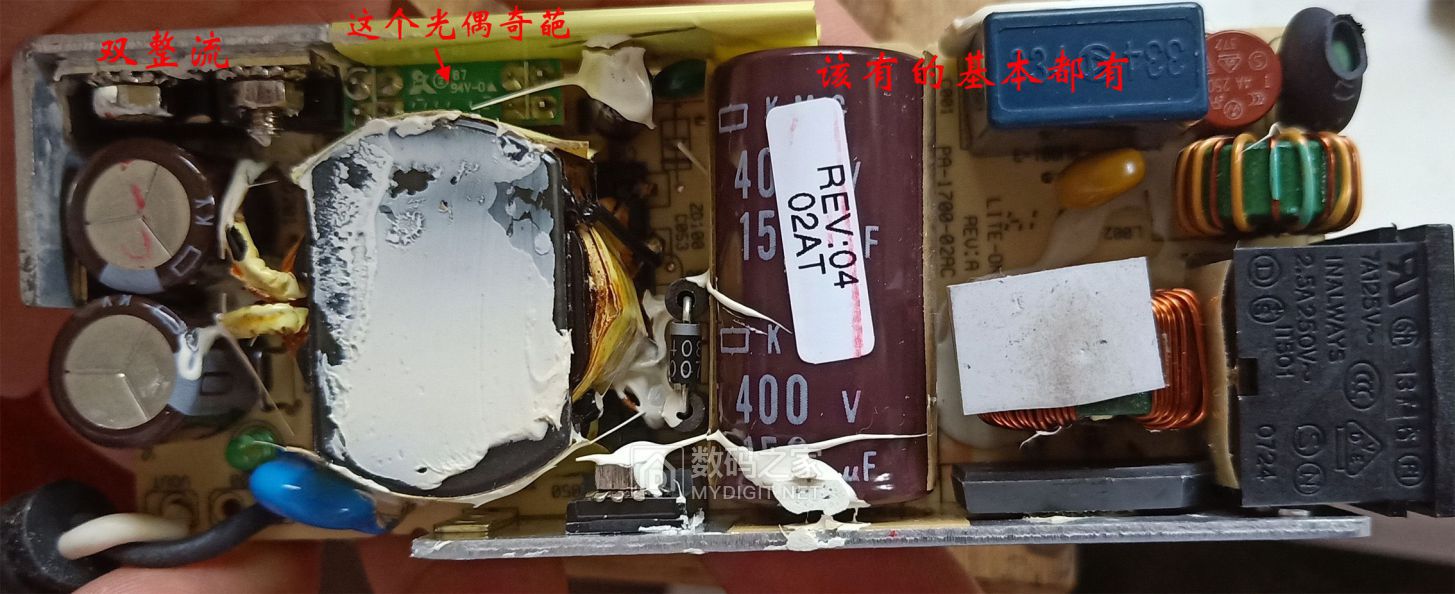

主板正面

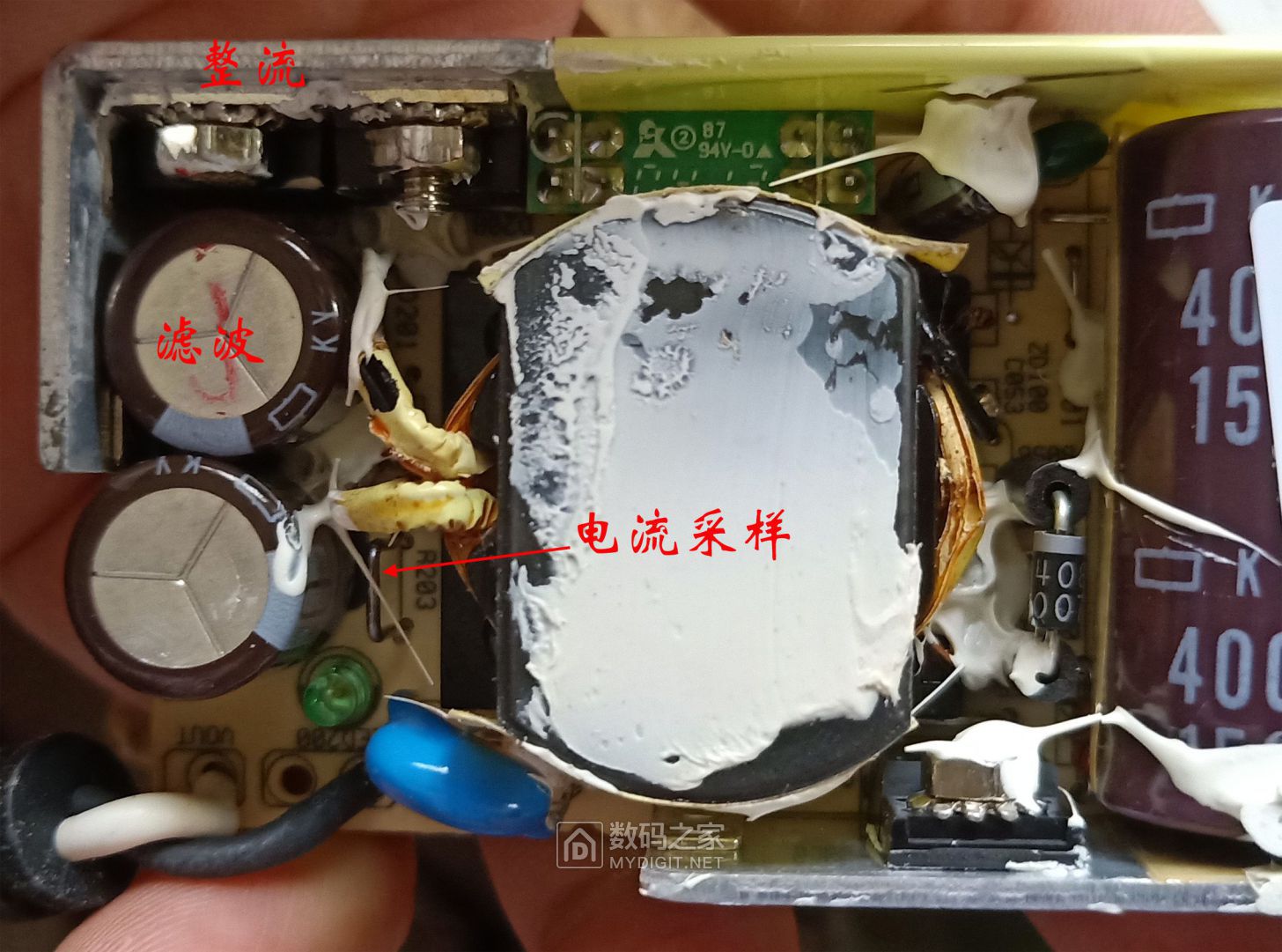

低压侧正面

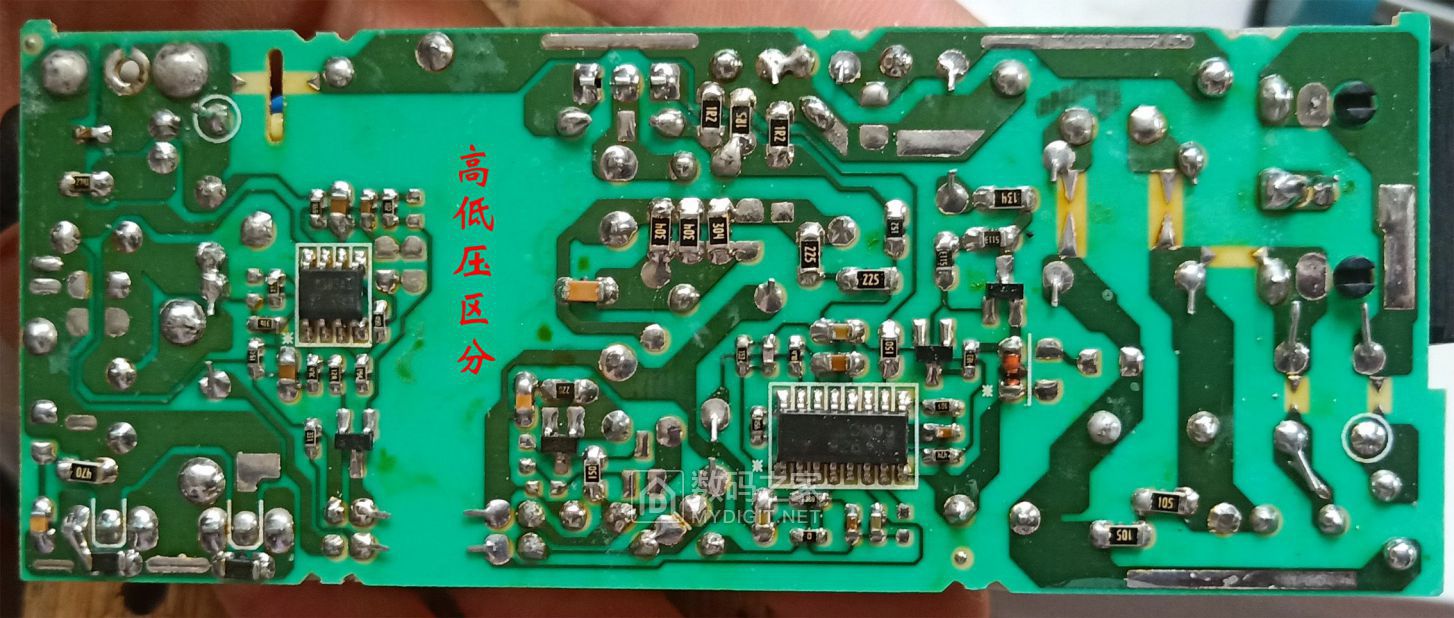

背面

高低压核心，

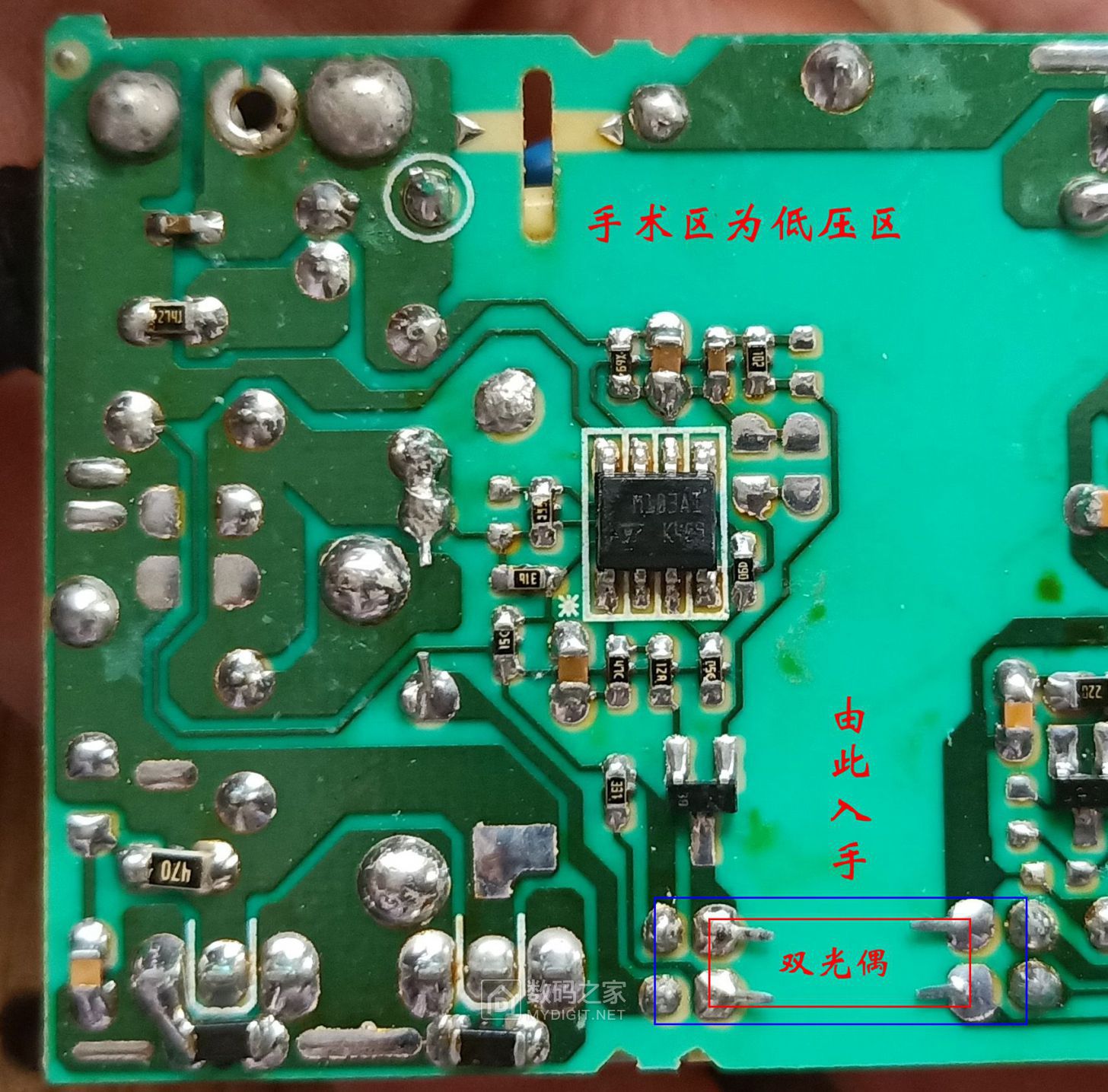

这个电源使用了双光偶，入手点就是这里

测量过程和改的过程都使用外接可调电源！

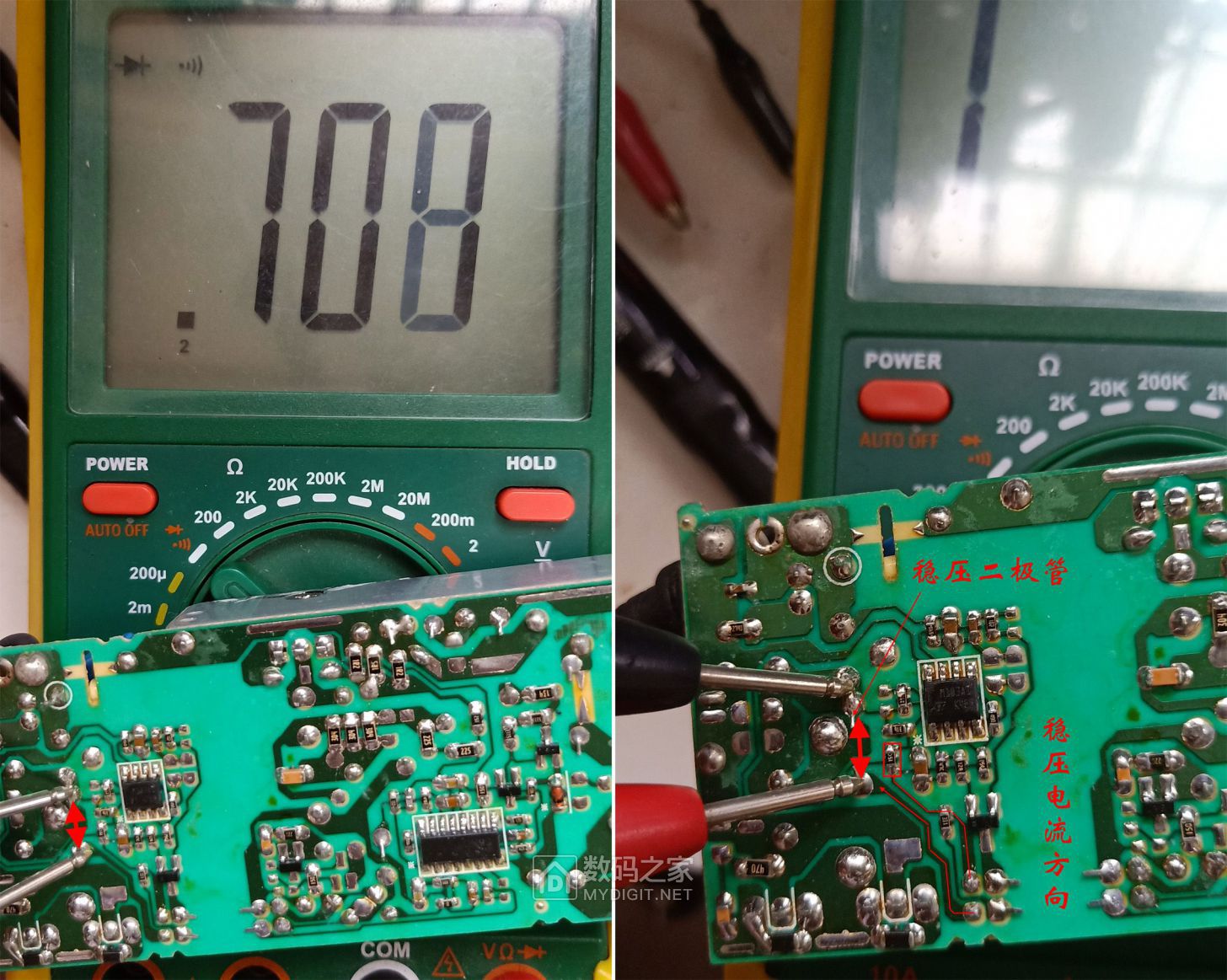

先确定稳压用的是哪个光偶，用电阻档测量光偶的输出端，也就是3、4脚。
电源的输出端接可调电源（正对正，负对负），增加电压，观察哪个光偶导通。

另外一个光偶就是限压使用，也可以用同样方法测量，

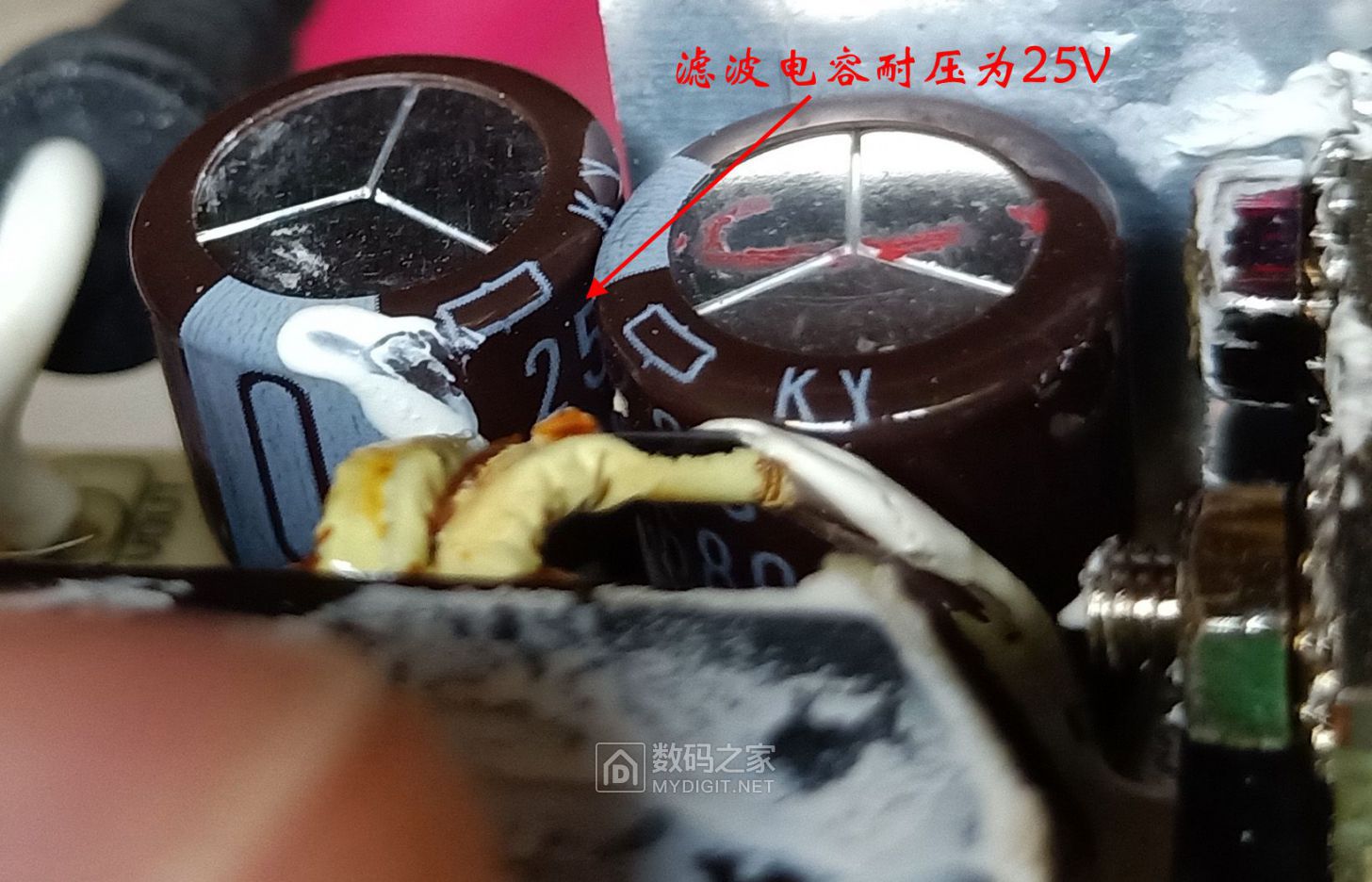

同时可以检查输出滤波电容的耐压

改后电压超过电容耐压的，要更换高耐压的电容。
限压原理就是光偶串在一个稳压管的回路中，当输出电压高于稳压管和光偶的压降和时，光偶导通。

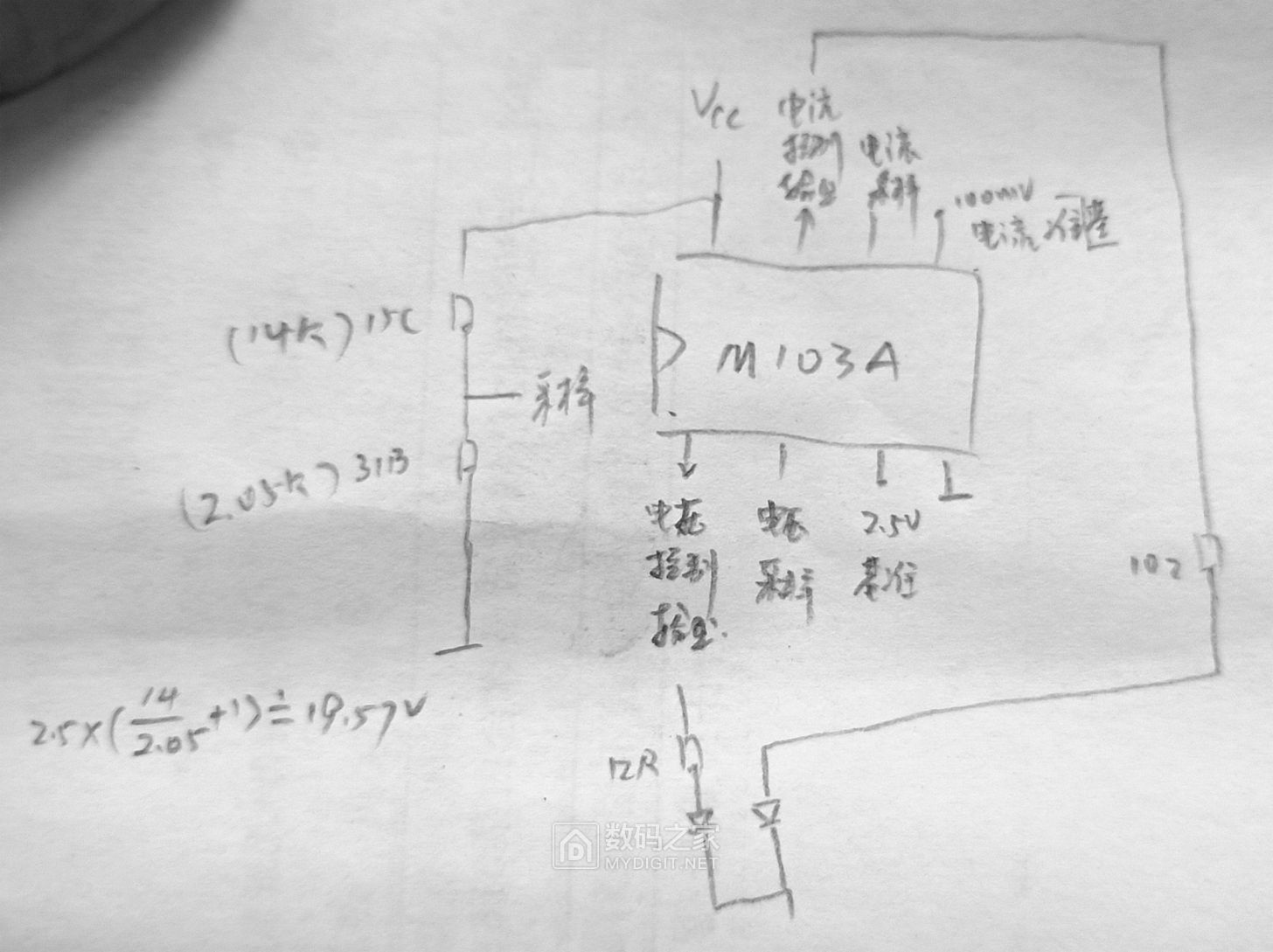

由于这个电源还有限流控制，稳压光偶同时还受控于限流的控制。
就是稳压控制和限流控制通过“或“的关系控制光偶，”或“是由两个二极管完成的。

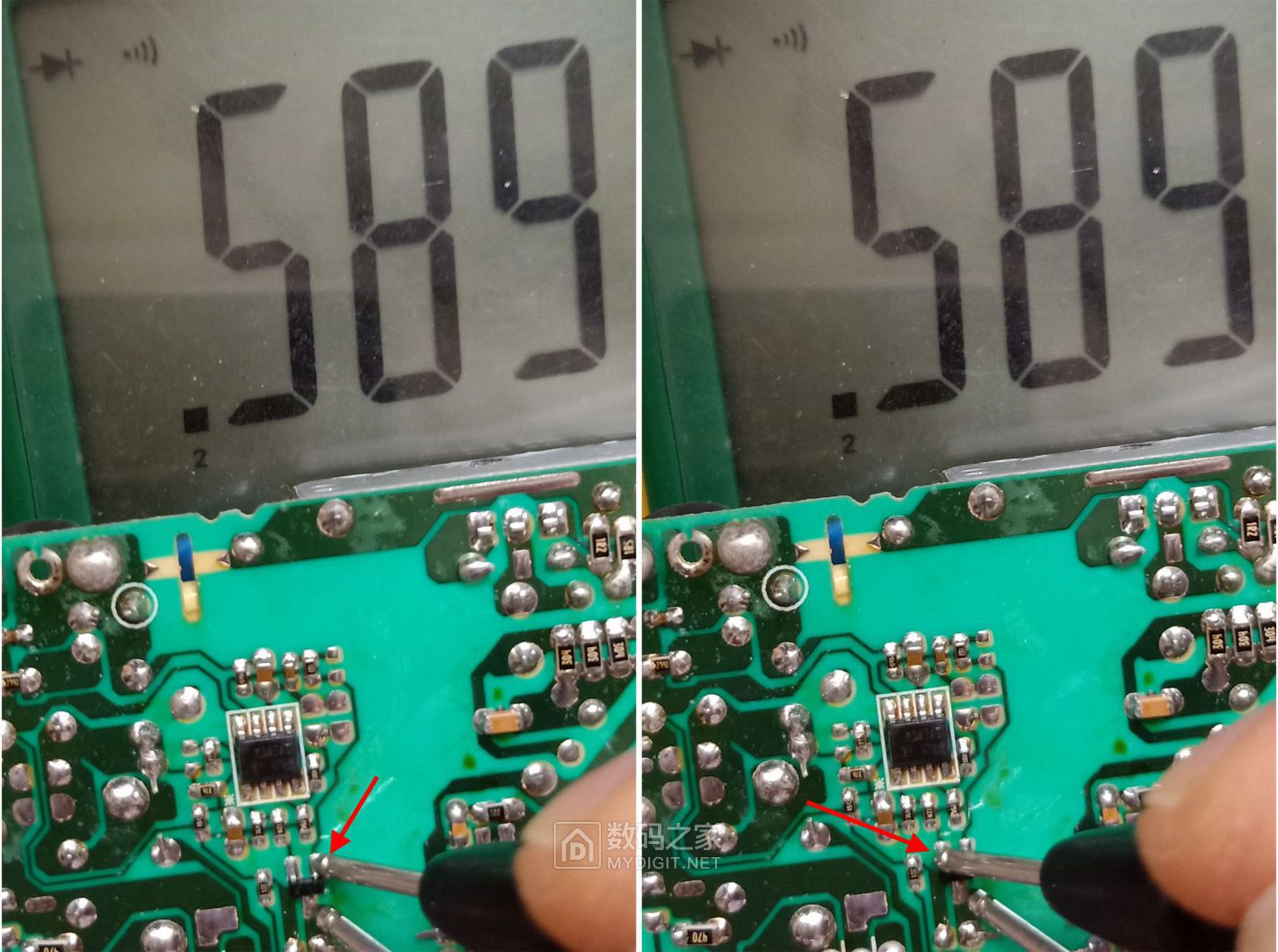

本电源使用了一个SOT23封装的双二极管

两个二极管还要找出稳压控制所使用的二极管，仍然使用可调电压注入电压，调整电压，观察哪个二极管的输入有变化。

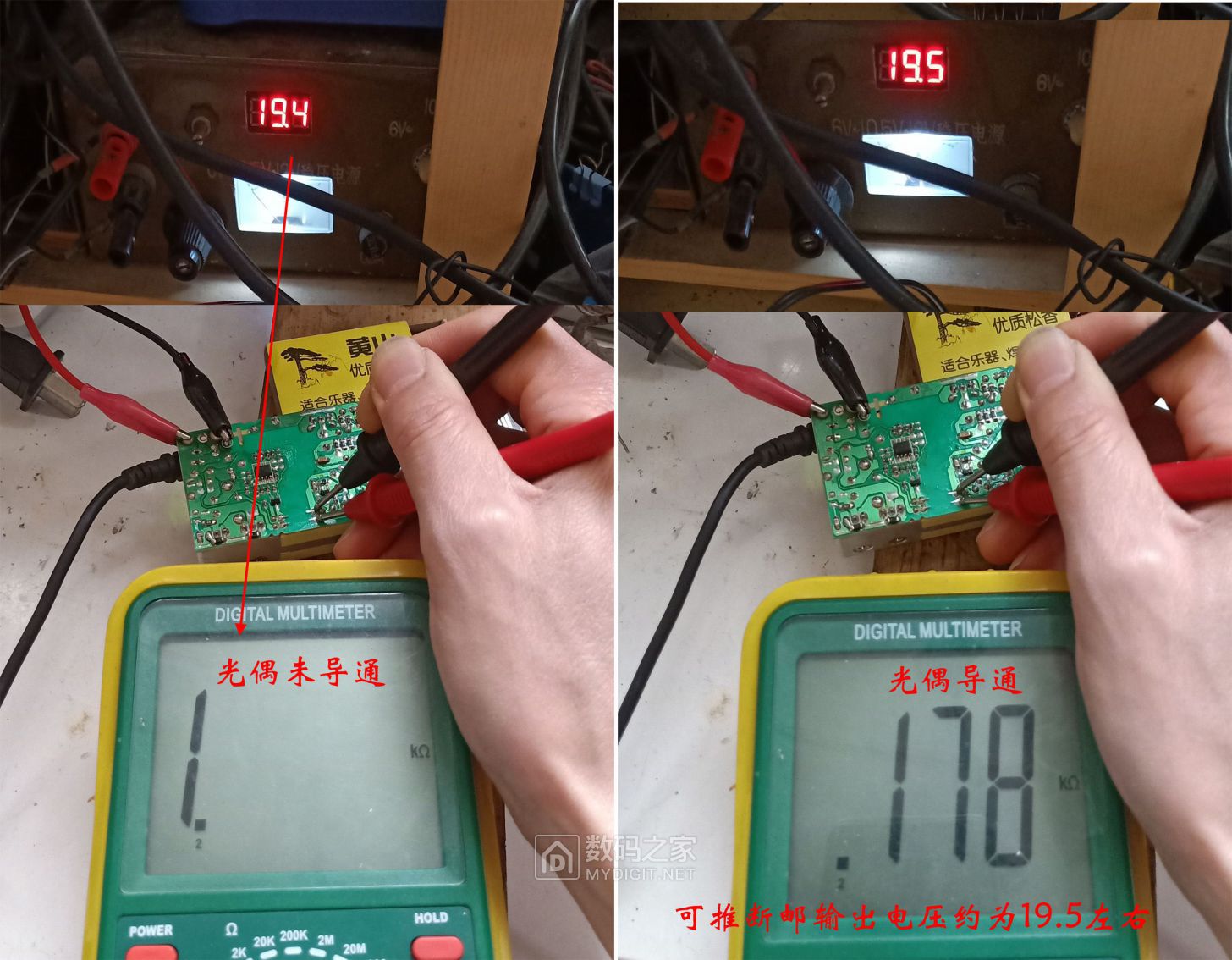

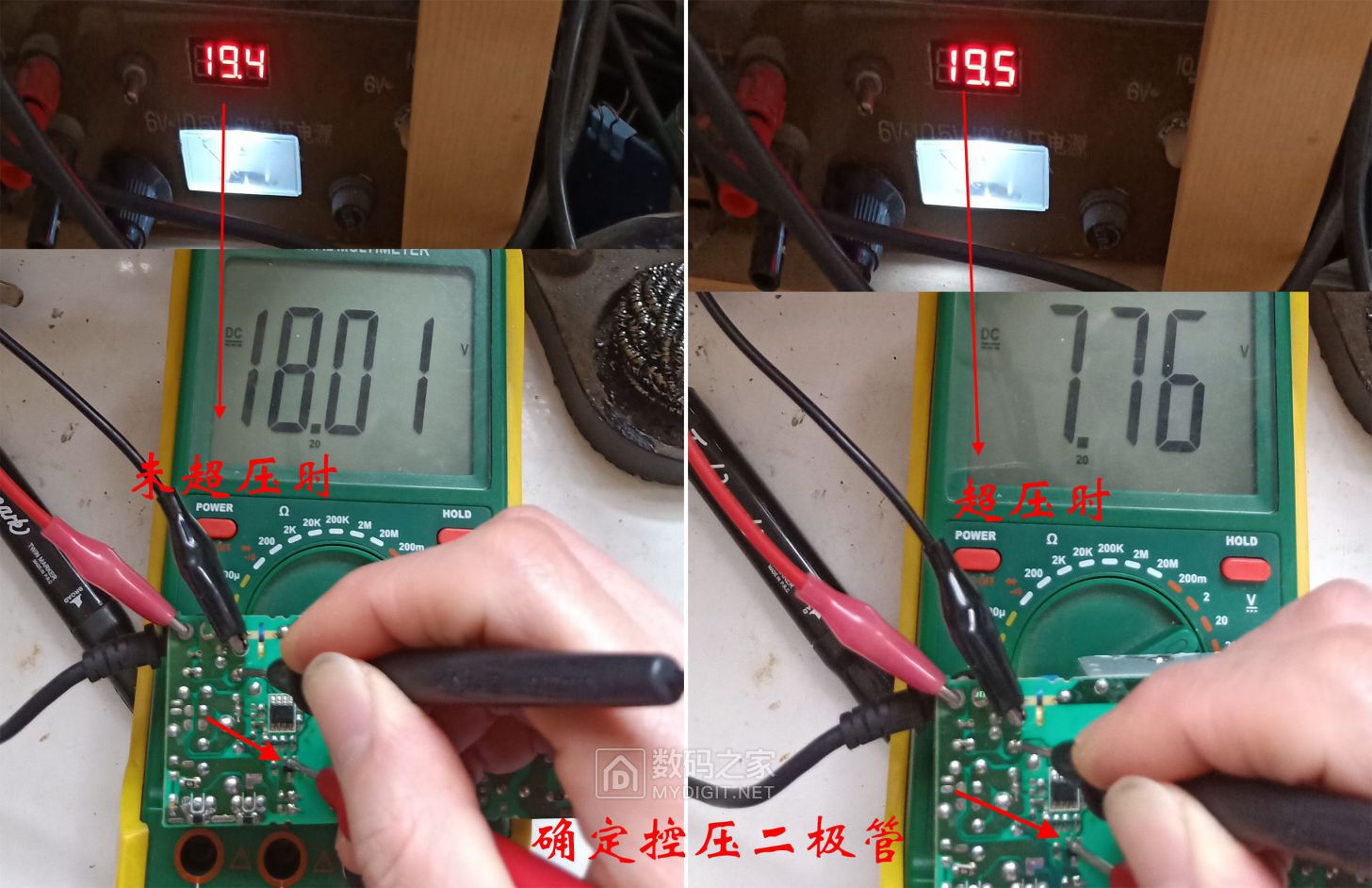

本电源有19.4V时，两个二极管输入都没有变化，当输出19.5V时，有一个二极管的输入明显变低

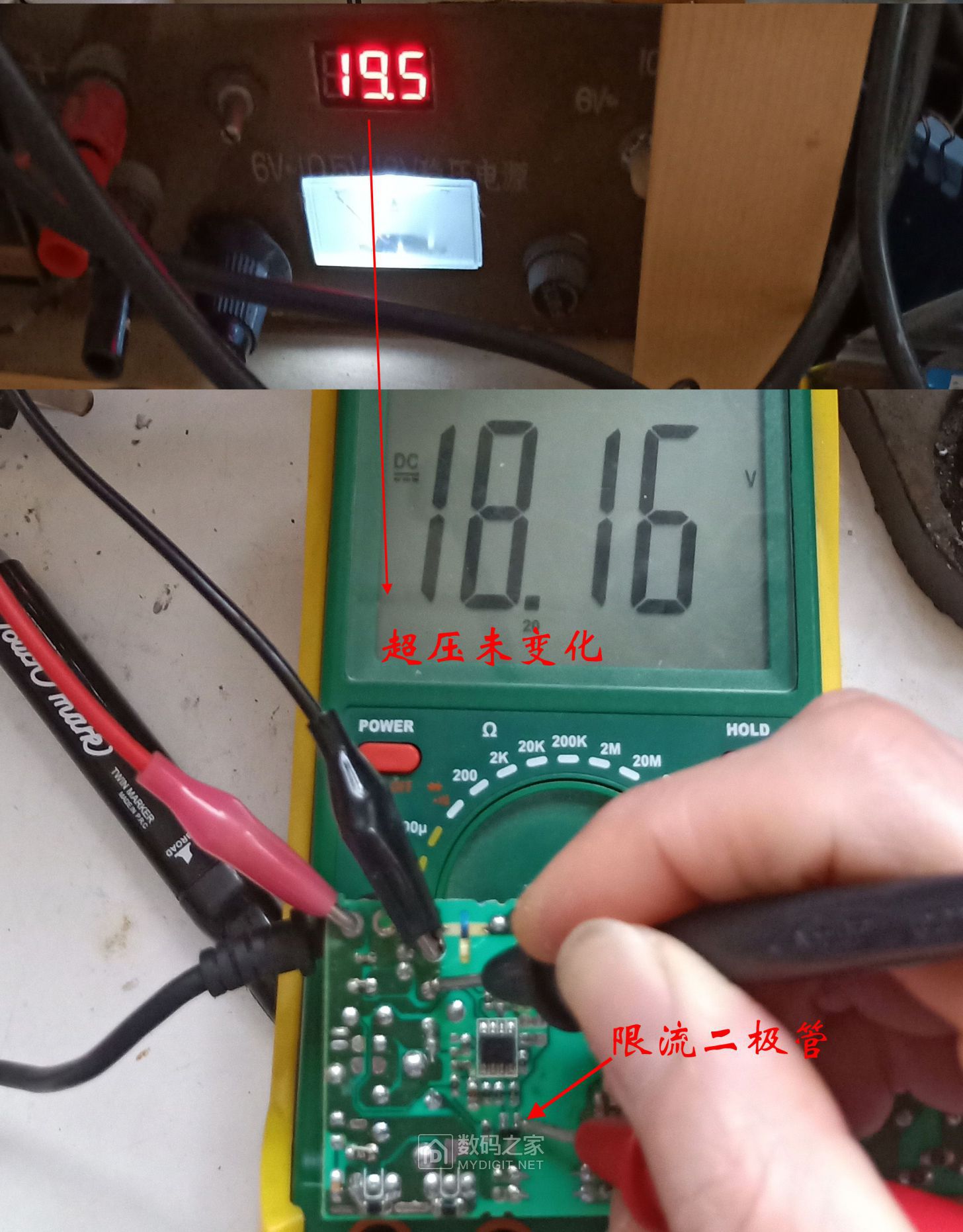

这个没有变化的二极管就是限流使用的

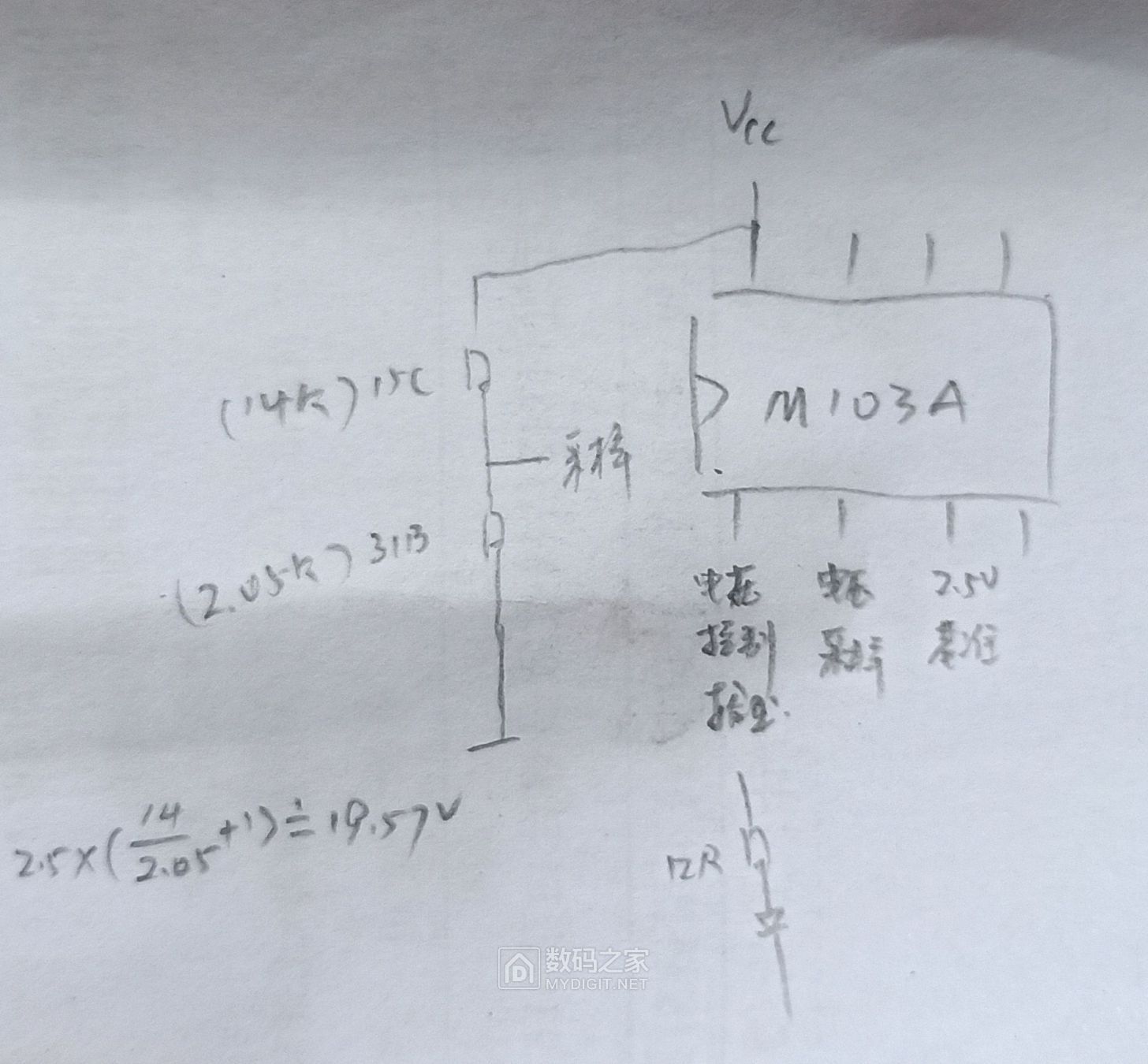

这样就可以确定出调压要改的电阻了，一般都是精度比较高的电阻，丝印也是”4位数“

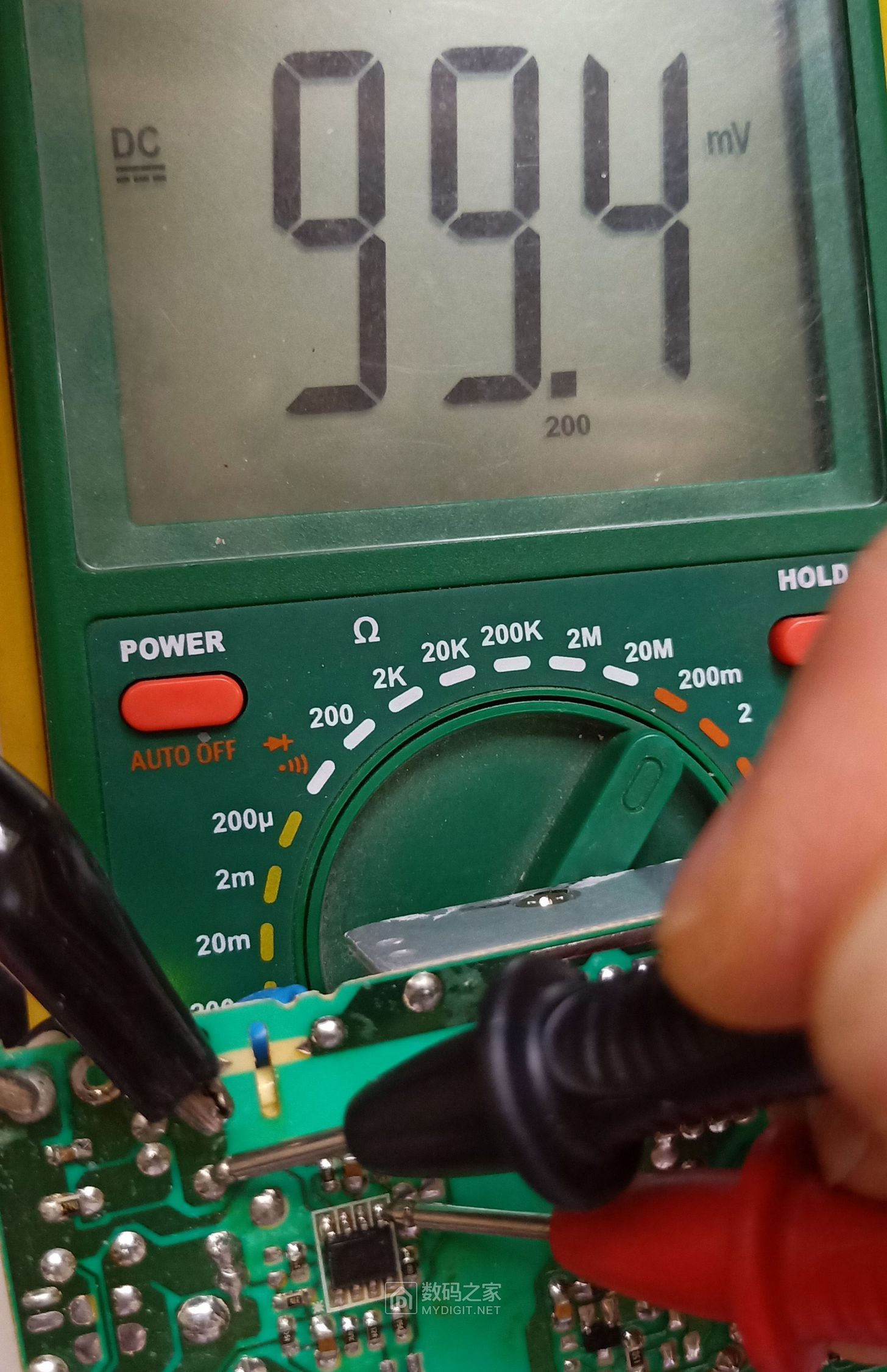

这里多测量了一下限流部分

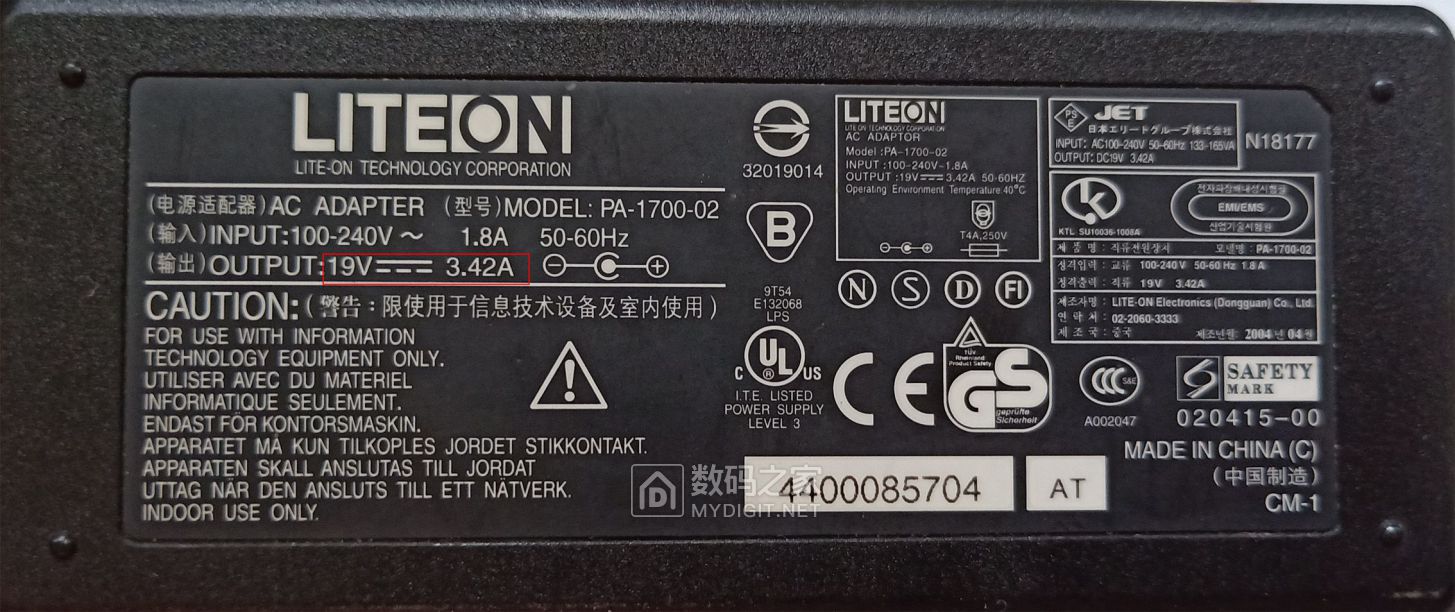

由于原来给出的参数是3.42A，这里就不改了。
如果要改，可更换电流采样的电阻或康铜丝。

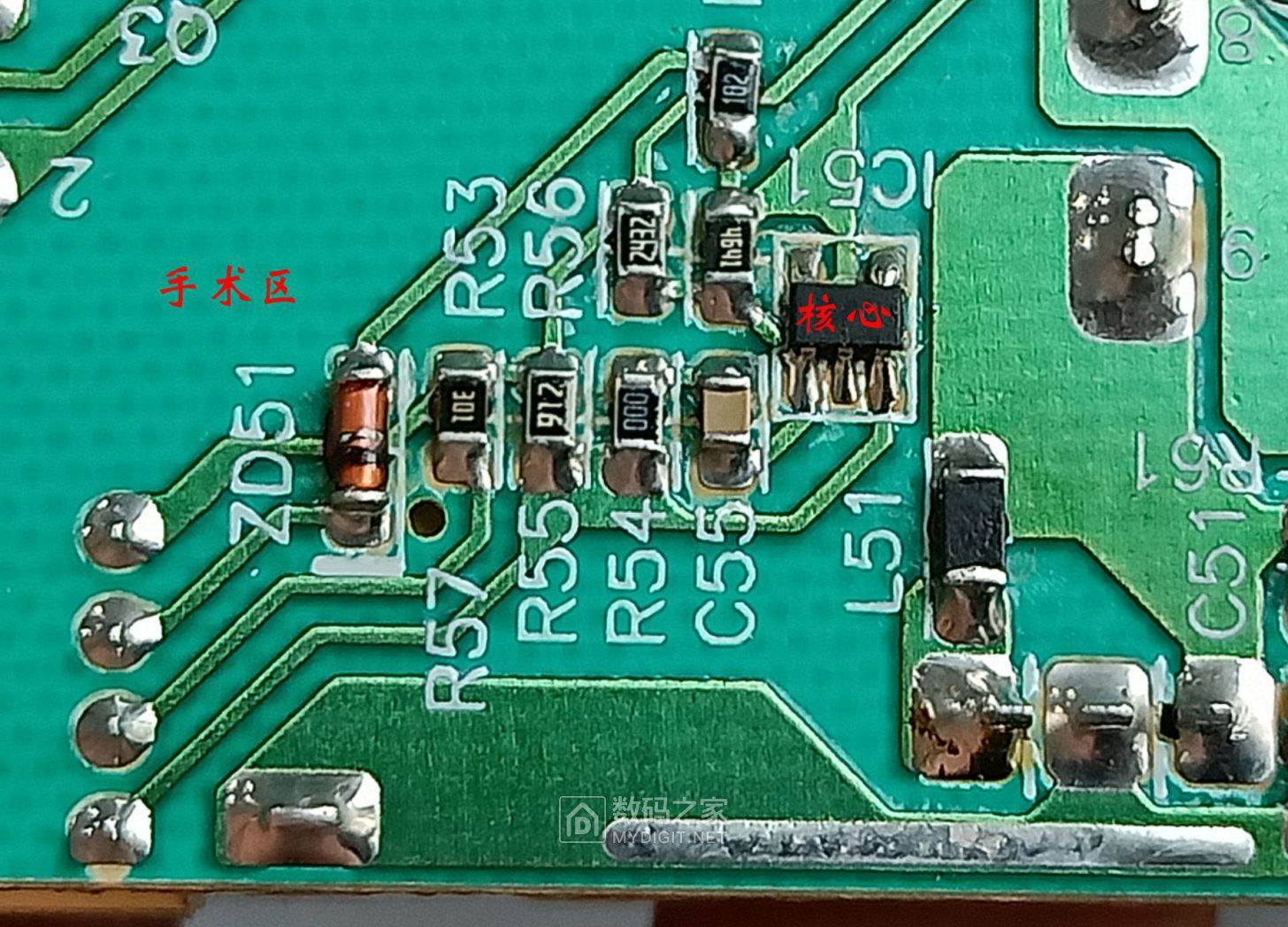

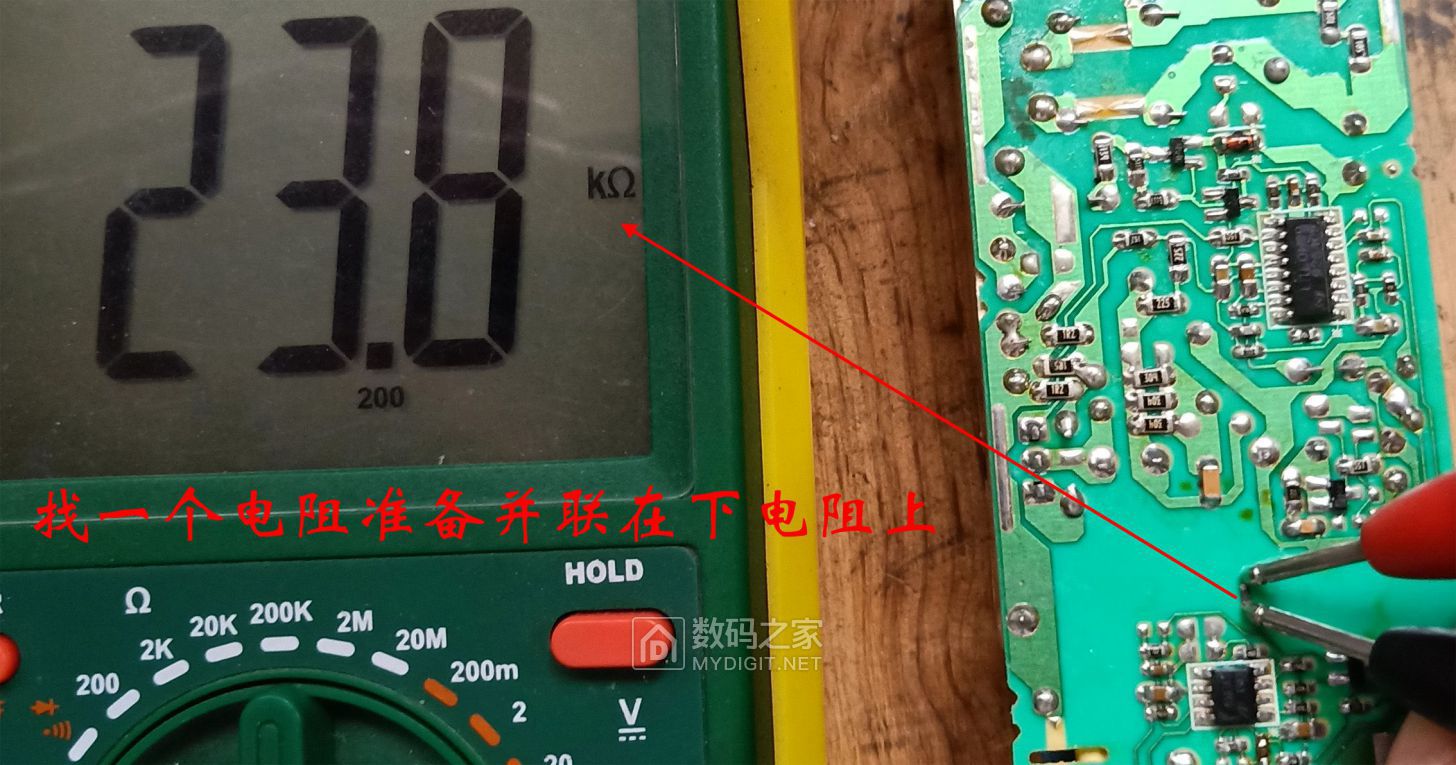

这里要提升电压，找一个电阻，准备并联在分压电阻的下电阻上。
如果的降压，要并在上电阻上。

并好后用可调电源进行初步验证：

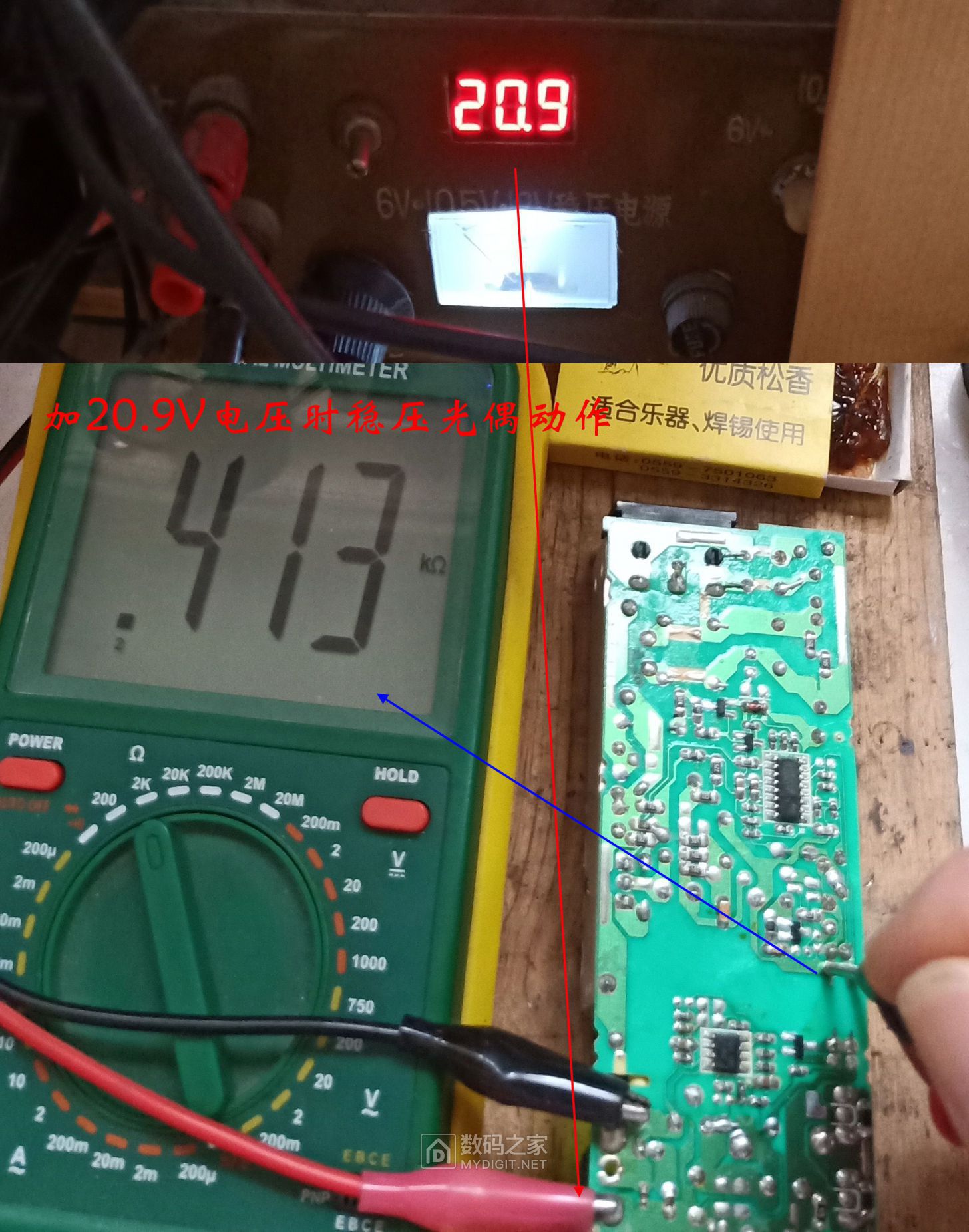

仍然是注入电压，测量控压光偶的输出，观察电压多高是光偶导通

确定是安全范围内，

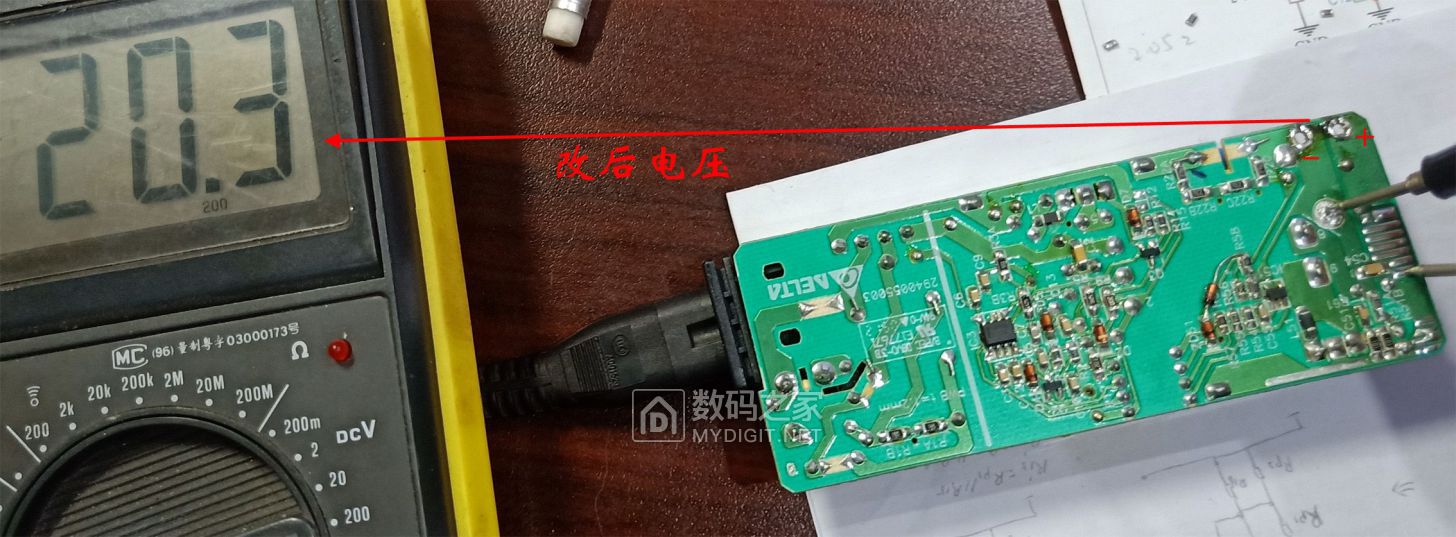

上市电进行测量

这个改完能干什么呢？

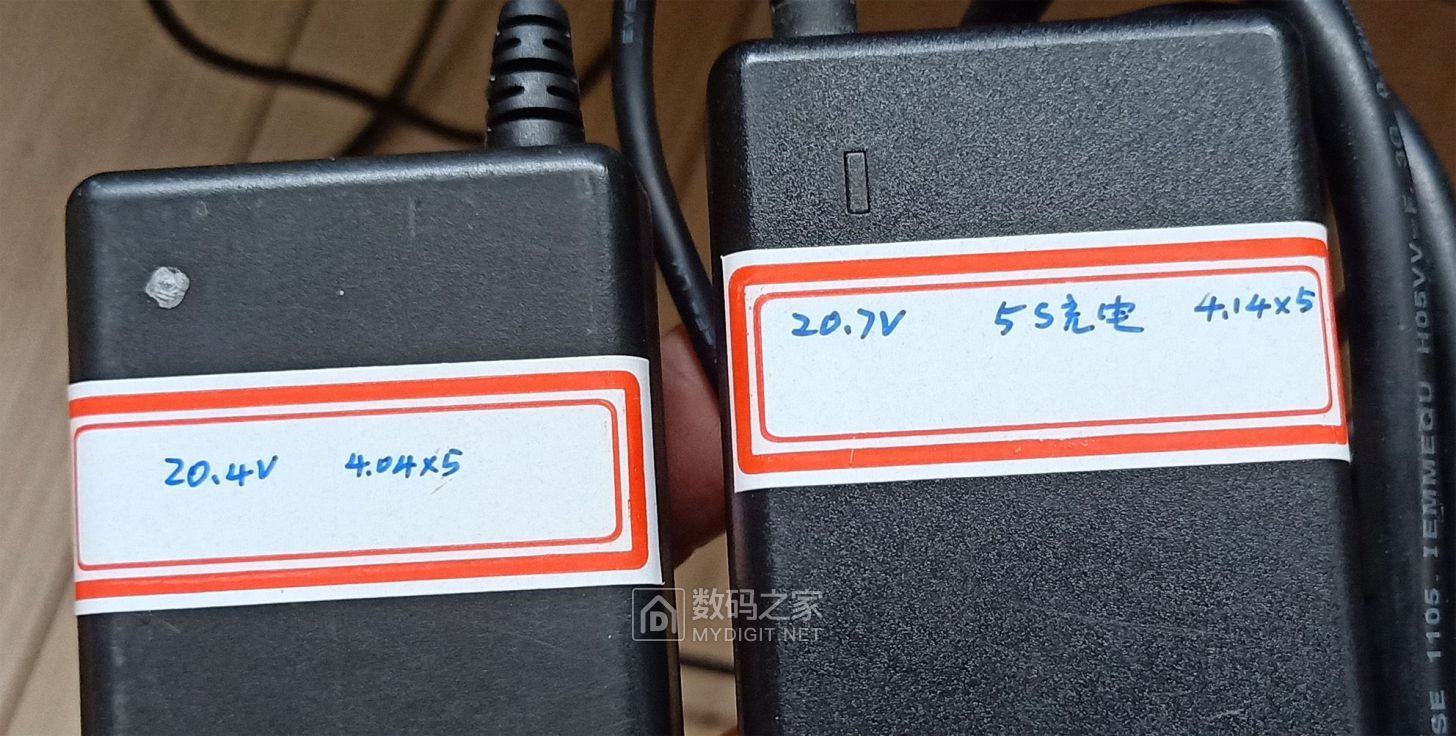

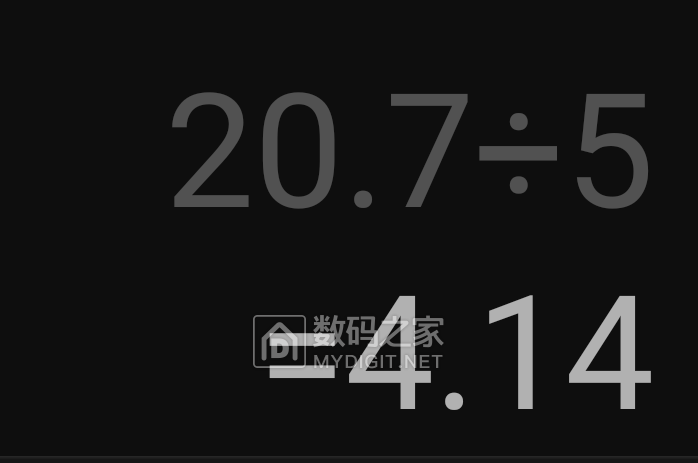

5串锂电充电吧。

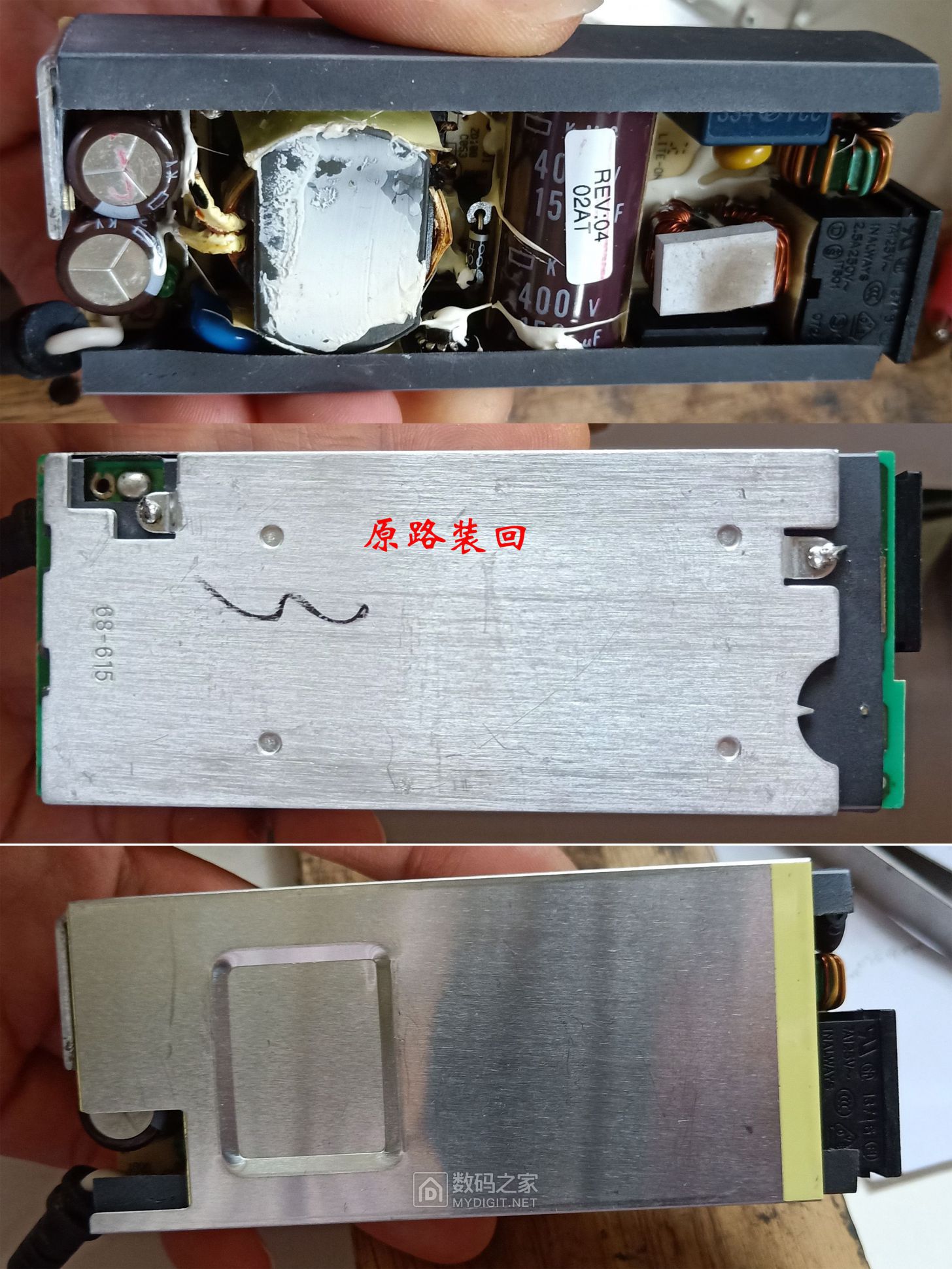

原路装回

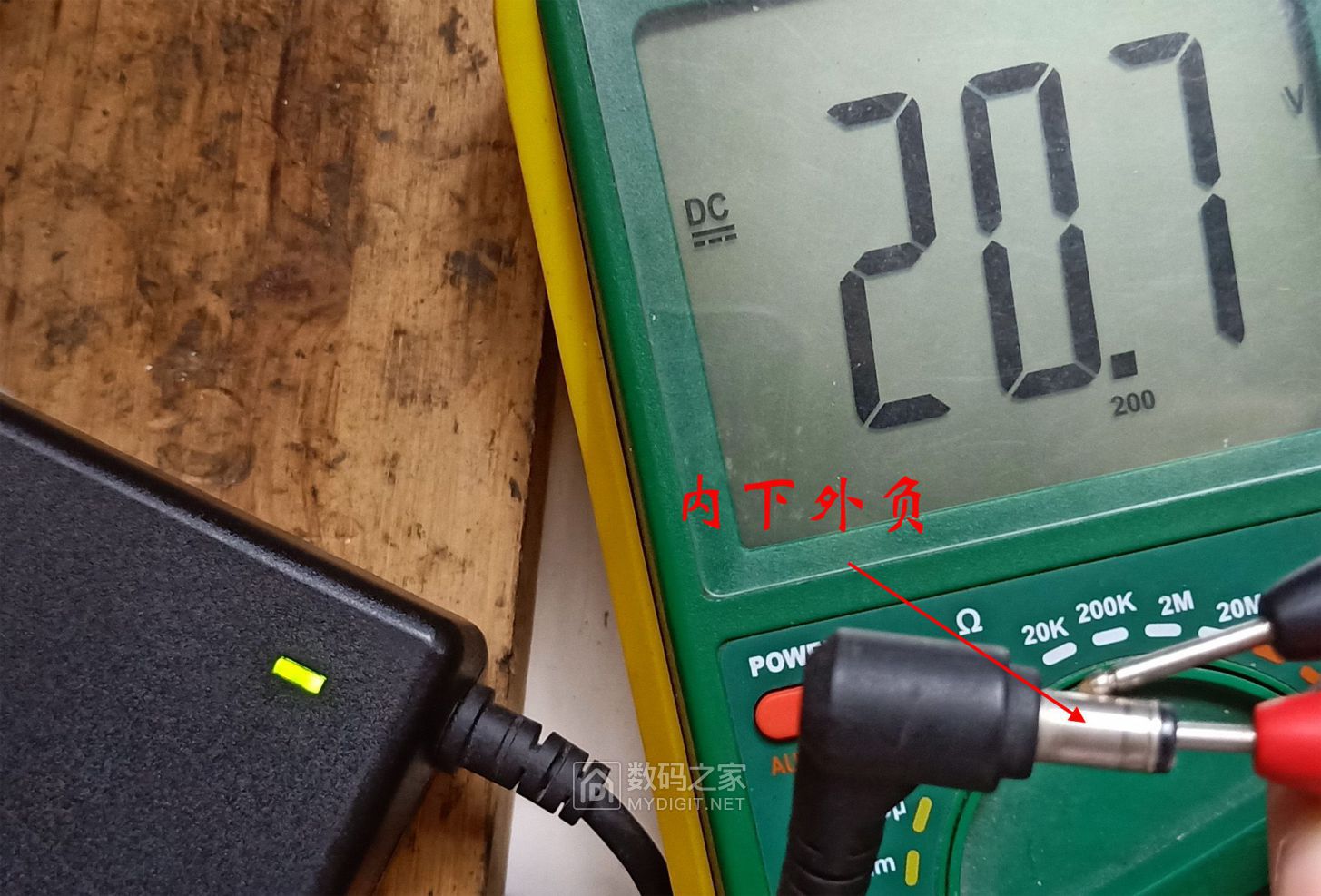

测量一下，最后的确认很重要！




第二个电源：

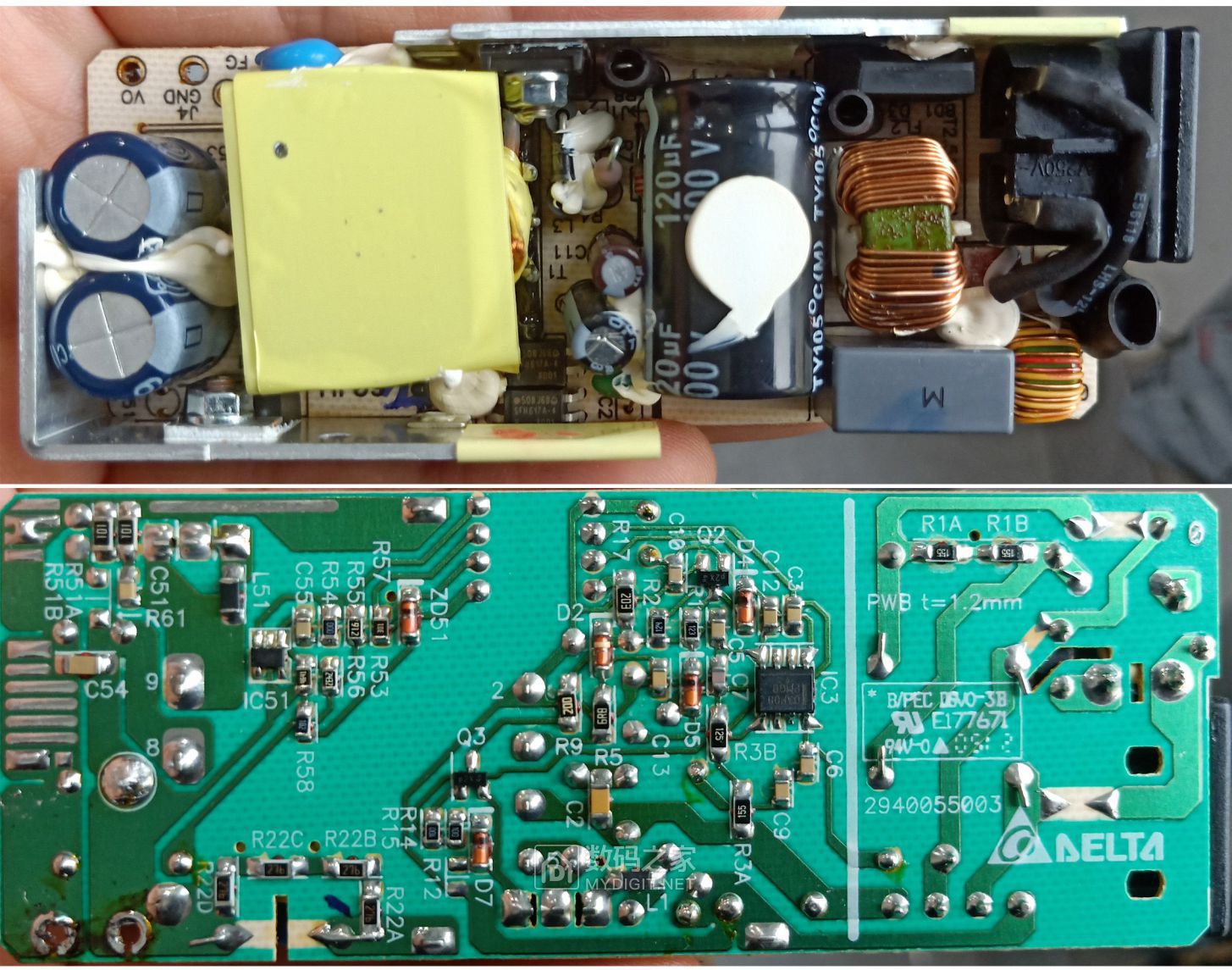

不知名的电源，

主板情况

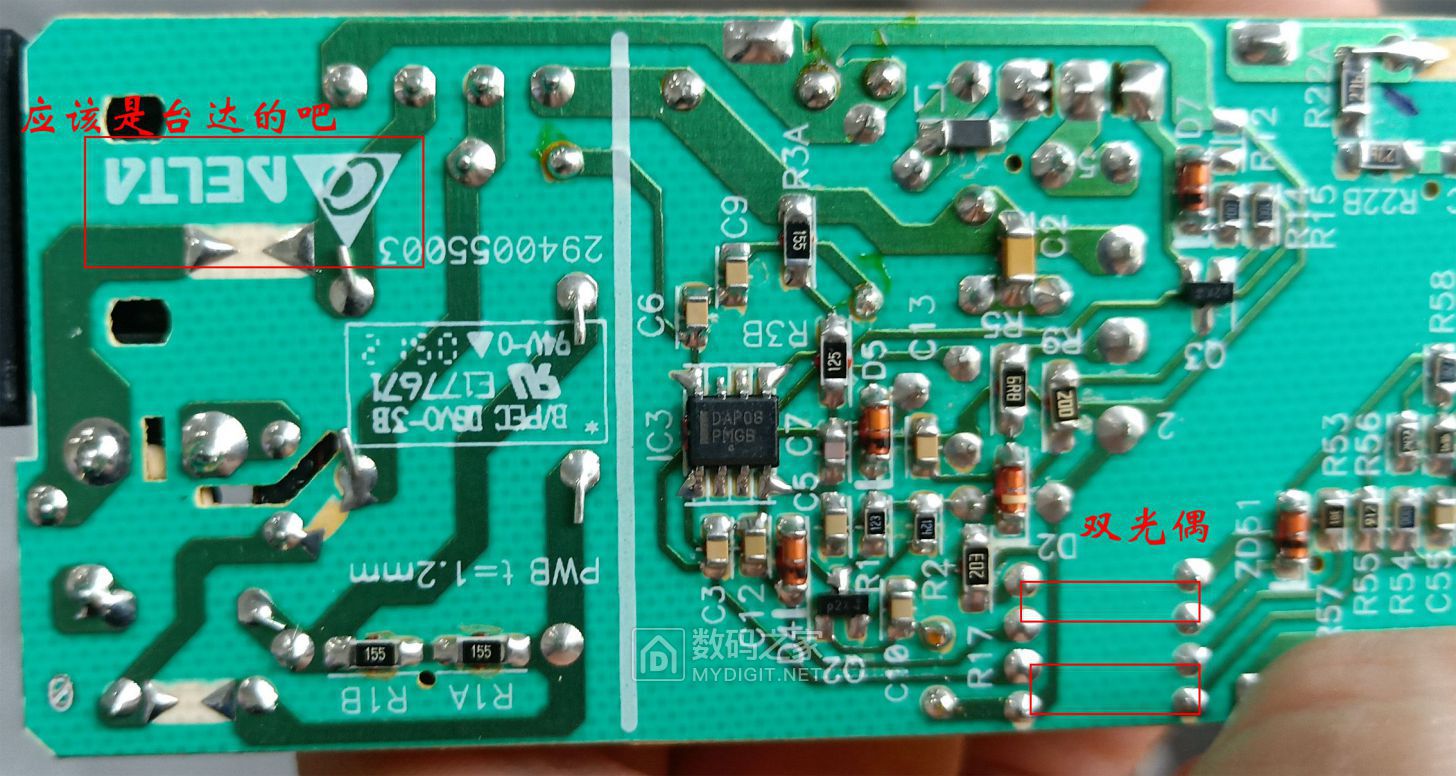

整机方案

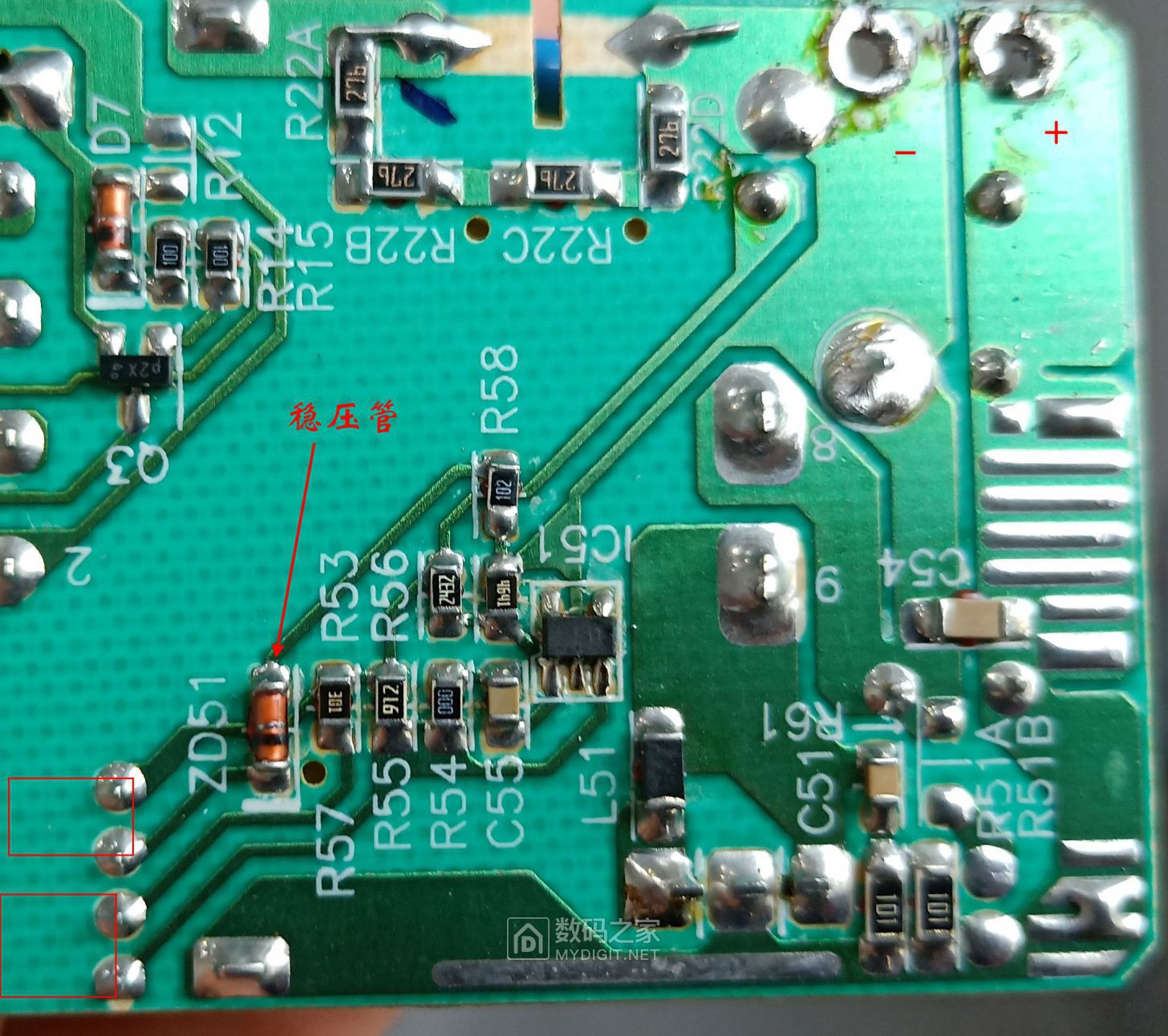

重点看低压侧，老眼昏花，看不清方案。
只能看出是双光偶，且有一个光偶是限压的。

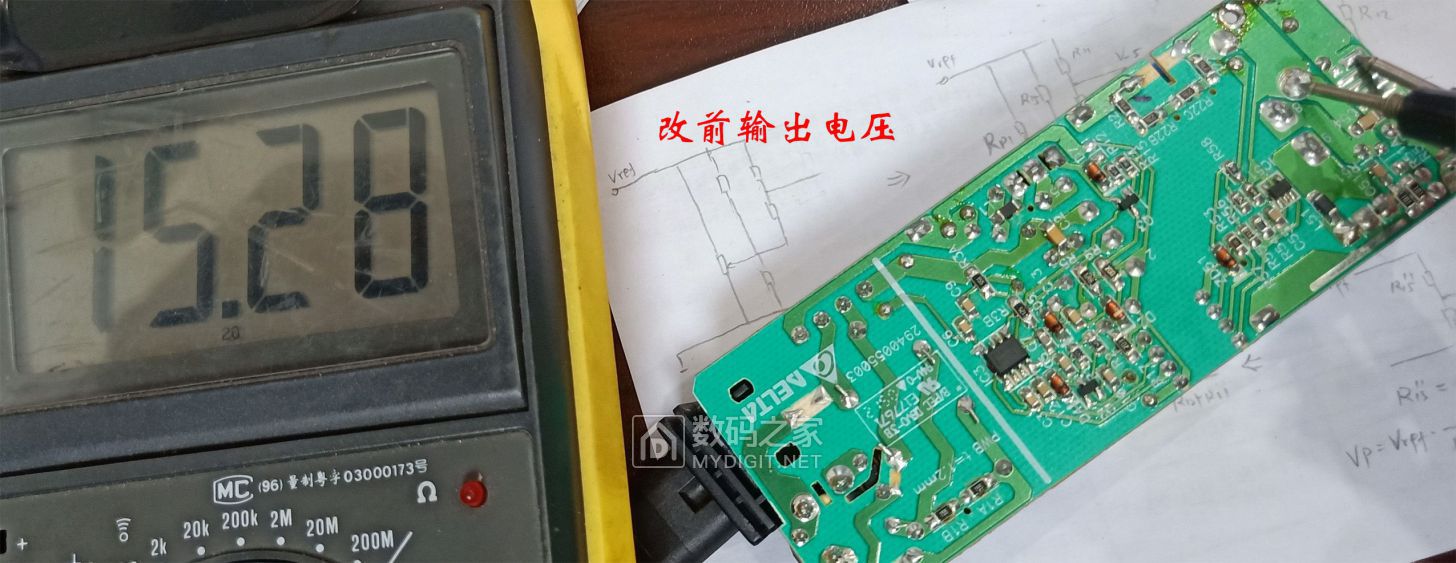

测量一下输出，15V。

改前情况

R53和R56是分压电阻。ZD51是限压二极管。
电压改法如前，一般情况下，下电阻都是小于上电阻的，可以区分出哪个是下电阻。

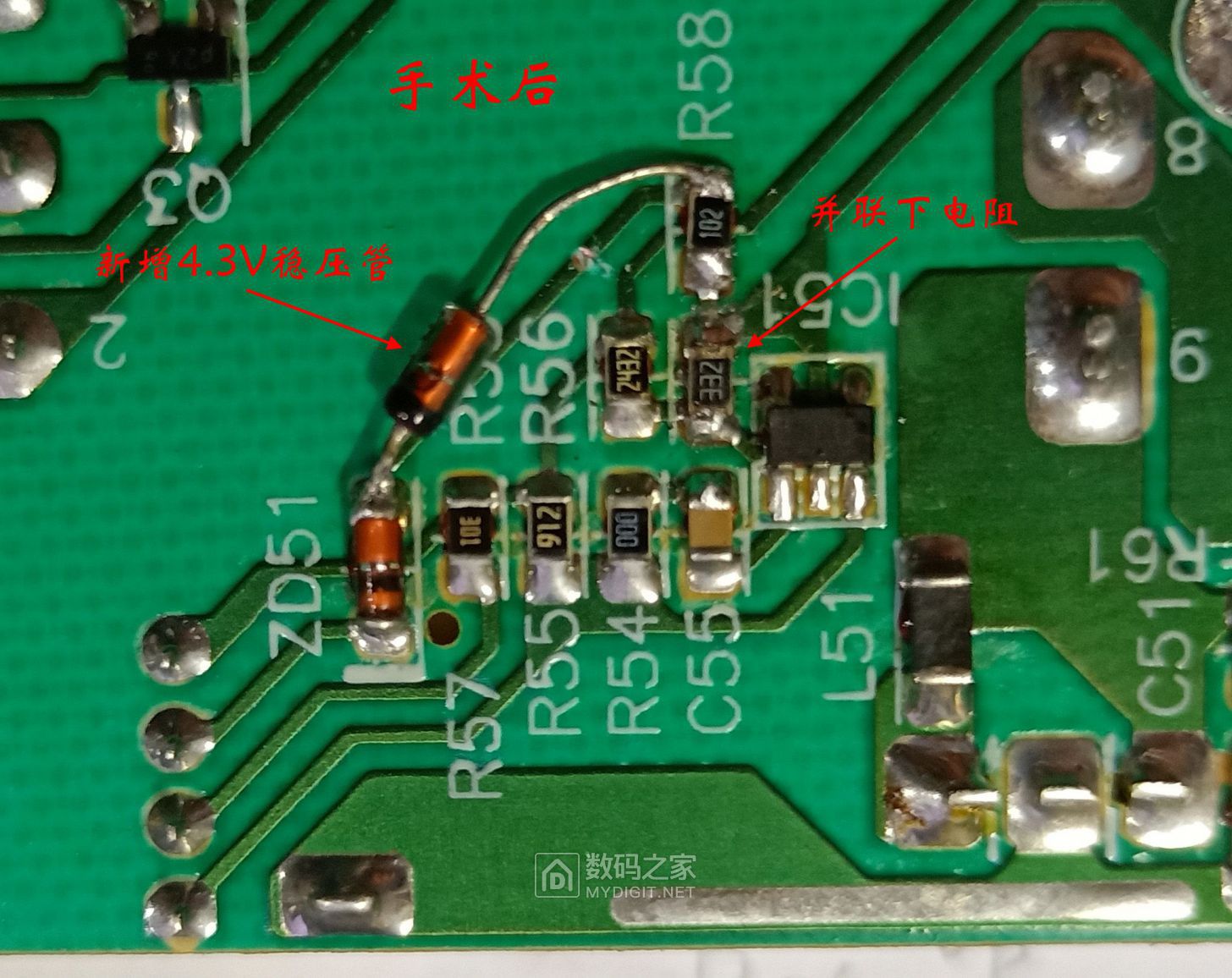

这个同时要改限压，在原稳压二极管回路中串入一个4.3V稳压管。

改后测量输出稳压方法同前。

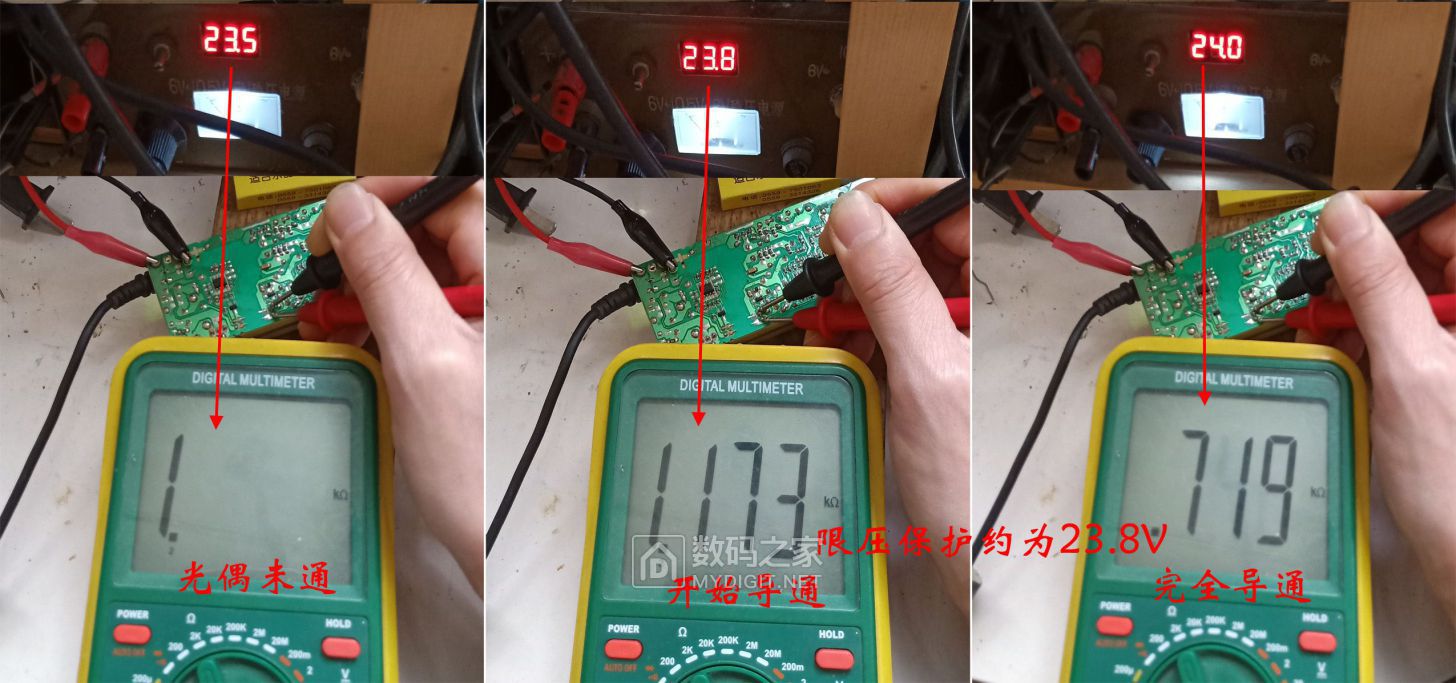

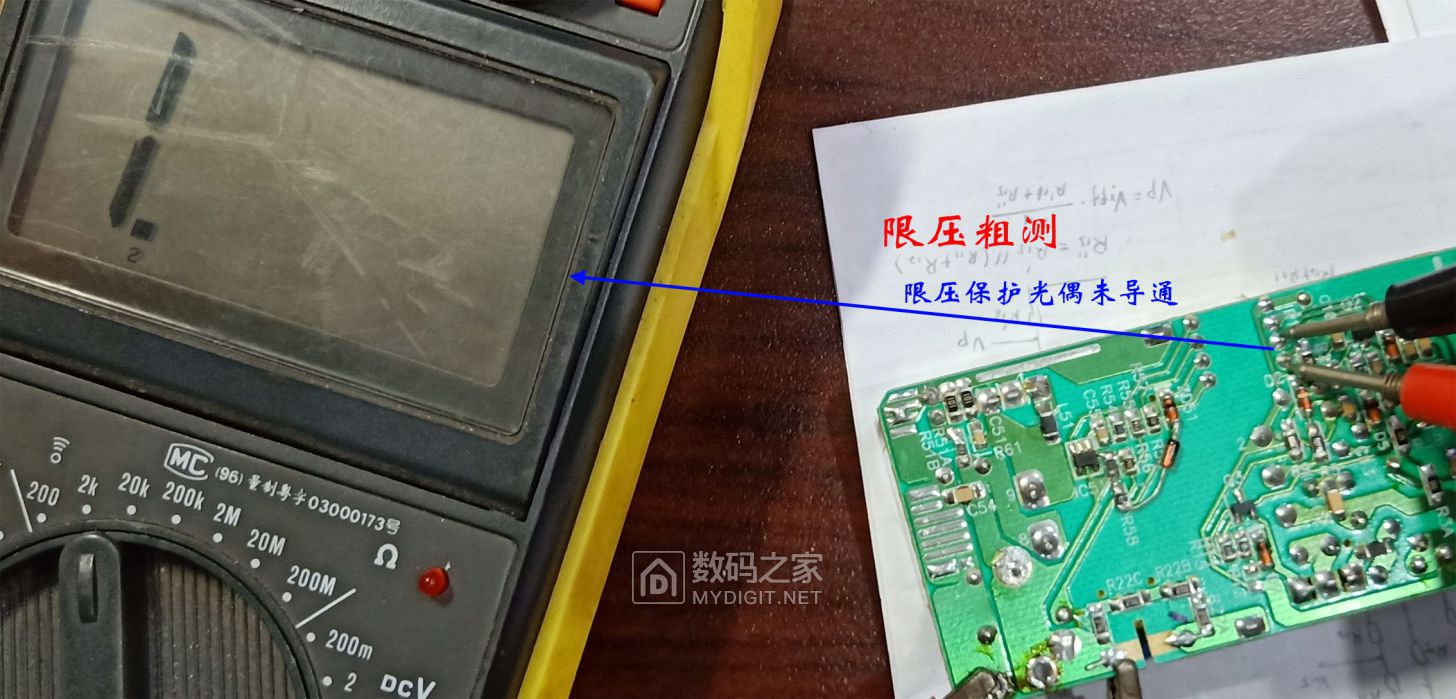

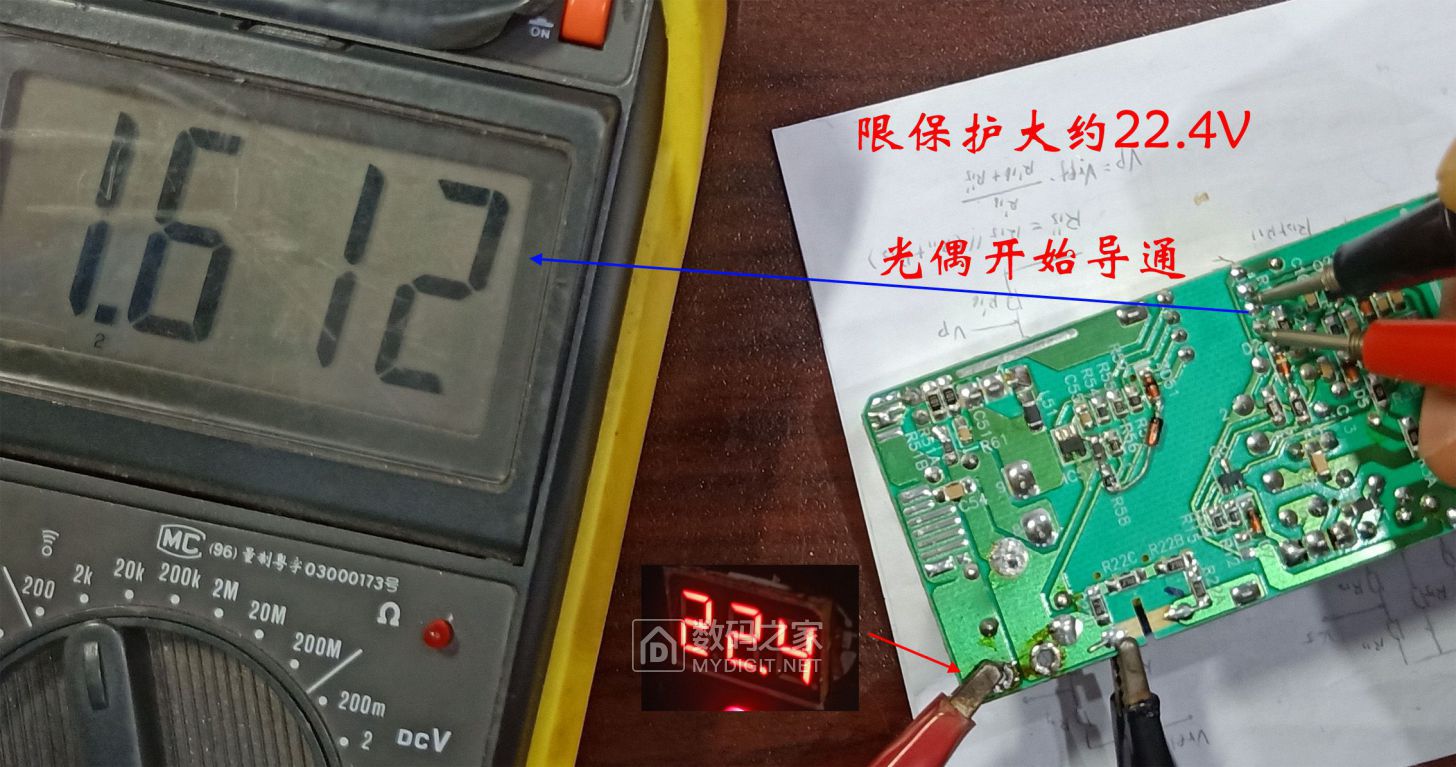

限压的测量出是使用可调电源注入电压，

调到限压光偶导通时，看可调电源的电压是多少，大概限压值就是多少。
这个电压的限压值约为22.4V，因为输出滤波电容耐压是25V的，基本安全。

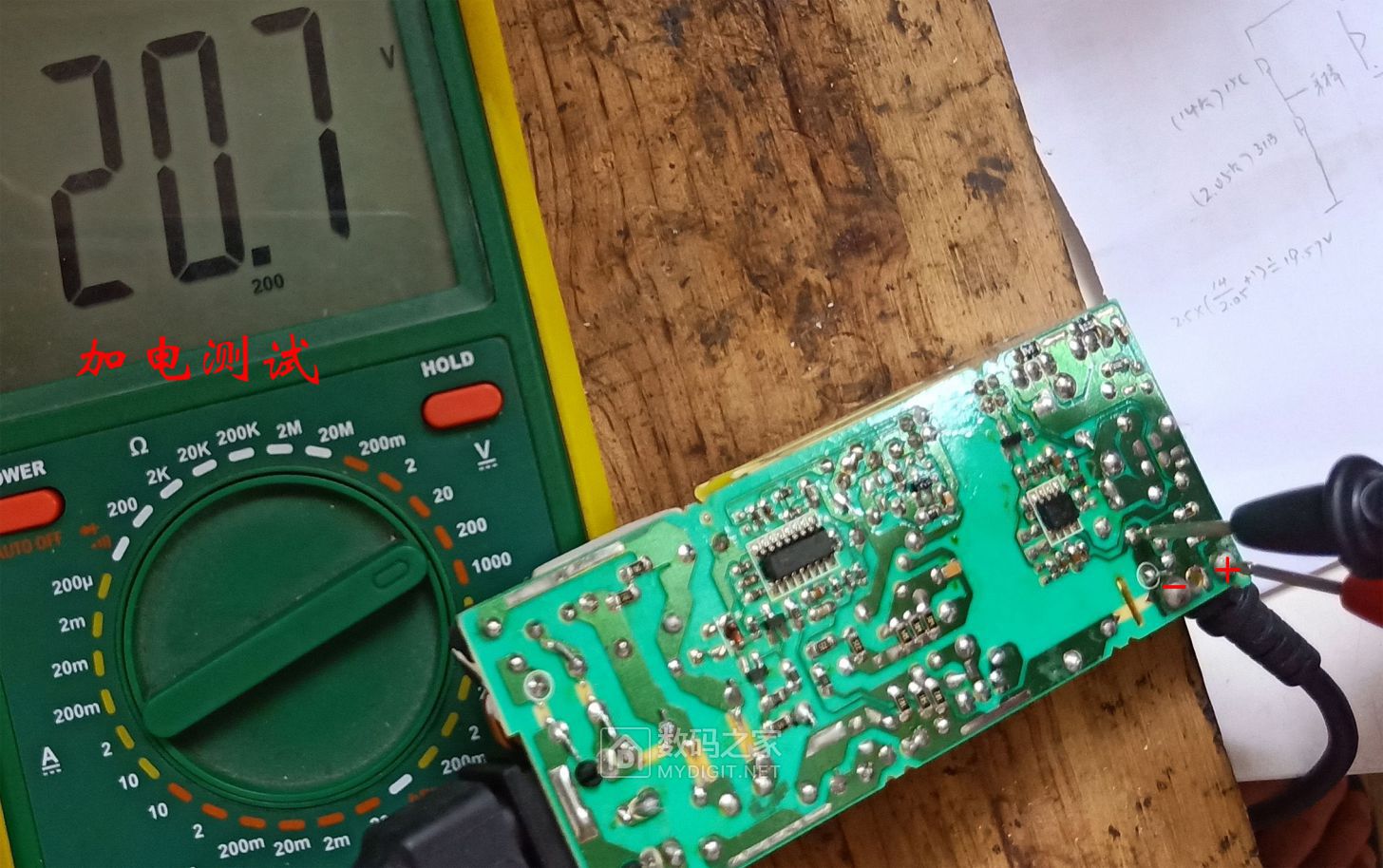

最后加市电测量

正常。
两下改后的电源，估计是吃灰的命运


总结：
改电路的过程中使用可调电源，比较安全。
先找到控制稳压的光偶，可以顺藤摸瓜找到分压电阻，同时可以对改后电压使用可调电源电压进行初步测量。
有限流的，一般使用同一光偶控制，也可以找到，改变电流采样或分压电阻进行即可。
有限压的电源，改高电压后，会没有输出，或输出很低，要改限压用的二极管，一定要确认输出滤波电容的耐压！

谢谢观赏！
祝坛友们天天好心情！！
