这个问题有点不解，求解惑，1.2寸的LCD不接VCC,GND也能正常点亮屏幕？

gigb · 发表于 2023-6-22 16:43:51

爱科技、爱创意、爱折腾、爱极致，我们都是技术控

您需要登录才可以下载或查看，没有账号？立即注册

x

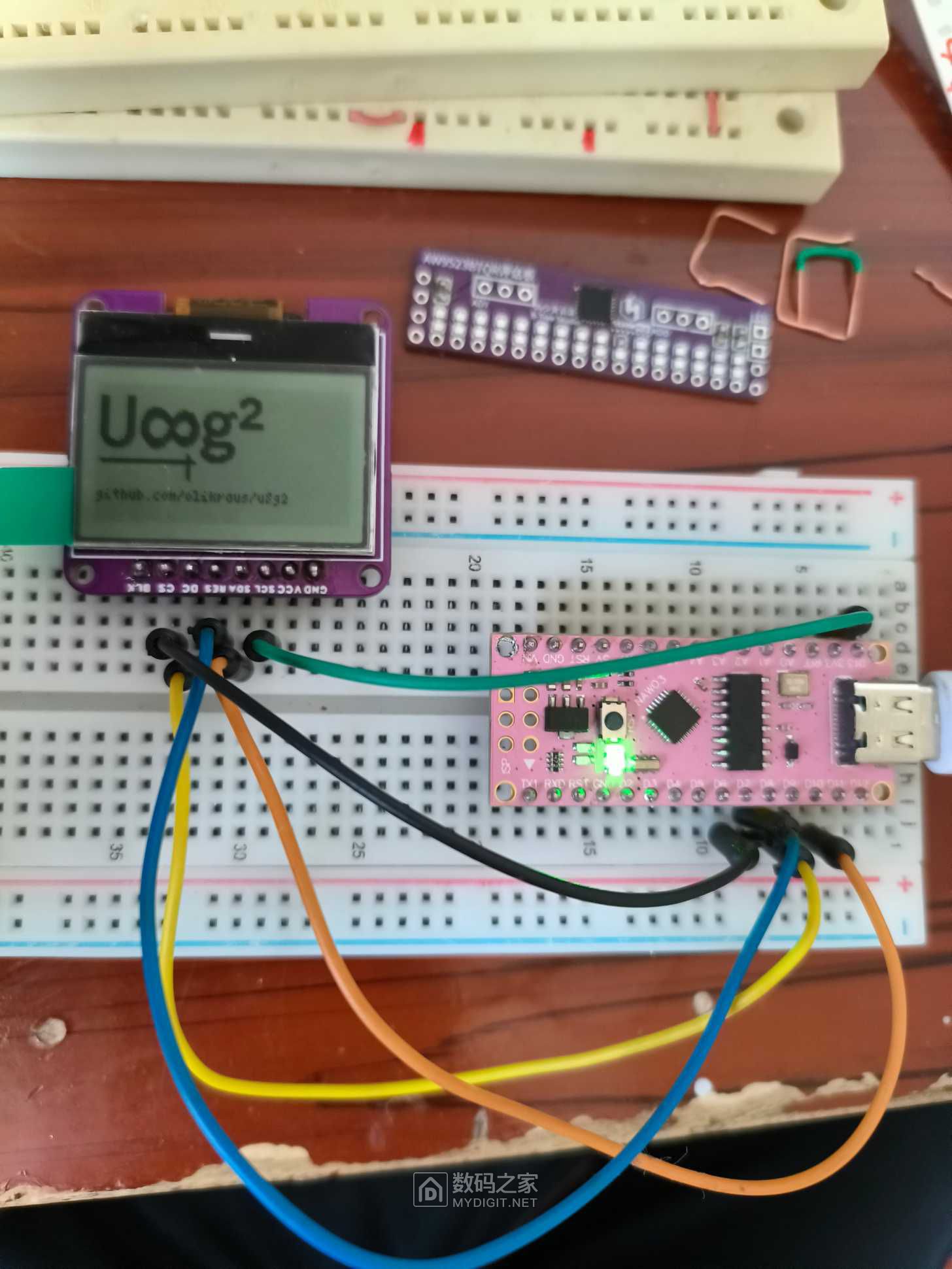

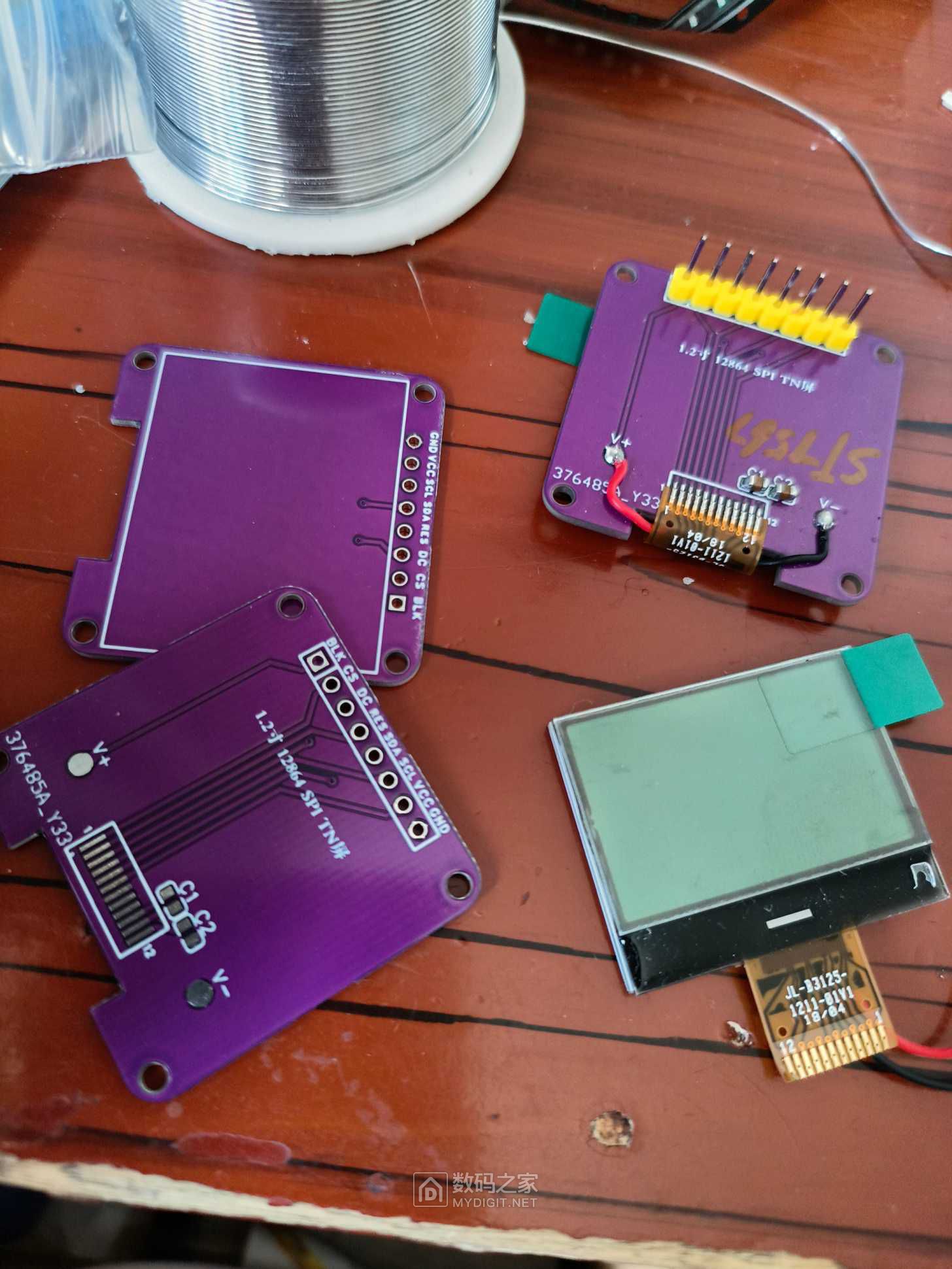

前段时间淘了几块1.2寸的LCD，嘉立创打了板，焊接好进行测试，测试时发现如下图不接VCC,GND也能正常点亮屏幕，有点不明白了，有清楚这是为何的大佬给指点一下

慕名而来 · 发表于 2023-6-22 20:55:11

至少如果不接通GND的话通讯信号无法形成回路吧。

gigb · 发表于 2023-6-22 21:45:22

慕名而来发表于 2023-6-22 20:55
至少如果不接通GND的话通讯信号无法形成回路吧。

我也觉得很奇怪，按道理应该是要接vcc,gnd的，但就这样点亮了

触景情伤 · 发表于 2023-6-22 23:27:43

试过不接vcc可以，不接Gnd好像不行…

decai · 发表于 2023-6-23 08:29:15

一般芯片的io都有钳位二极管,包括液晶.所有当其中有一个io为地的时候.就可以通过io上的二极管形成一个浮地.电压约0.5v左右.
同样的,有一个io为高.则形成一个虚电.同样低于vcc0.5v左右.这个虚的电源对于一般用电很小的液晶来说已经可以带动了.
有万用表你可以实际测试一下就知道.vcc和gnd一量就可以比对.如果大电流的器件.该高电平或低电平的io可能因为超过其保护能力会烧毁.
